Особенности замены термостата на ладе гранте 8-клапанной

Отличия в конструкции термостата.

В конструкции термостата применён клапан другой конструкции в отличии от клапана 21082. Тарелка клапана имеет внешний диаметр 29 мм, а клапан 21082 имеет диаметр тарелки 32 мм. Замена одного клапана на другой возможна, благодаря выточке в корпусе термостата под клапан 21082. Если ставите клапан 21082 , то лучше притереть посадочное место пастой для притирки клапанов. Не требует притирки обрезиненный клапан Лузар 21082. Для любителей температуры 90-92 градуса термоэлемент ТН 4898.92(J)Его тоже нужно извлечь из корпуса и притереть с притирочной пастой минут 5-10(желательно). Наилучшим вариантом для замены родного термоэлемента будет WAHLER 3091.92D. он имеет один посадочный диаметр, но обрезинен и не требует притирки.

Термостат – это незаменимая деталь в каждом транспортном средстве, будь то большегруз или легковой автомобиль, как Лада Калина. Если термостатное устройство выходит из строя, требуется его немедленная замена. Почему это может произойти? Как правильно выполнить процедуру замены термостата на Ладе Калина? Своим опытом делятся автолюбители в этой статье.

Как проверить термостат

Проверку термостата можно осуществлять в два эта, но один из способов проверки довольно трудоемкий и чаще всего от него отказываются.

Первый способ

Для осуществления проверки термостат должен быть снят. Так же необходимо подготовить инструмент и материалы, которые будут использоваться для проведения работ.

Что понадобиться:

• Кухонная плита или горелка;
• Градусник;
• Емкость с водой;

Демонтированный термостат погружаем в емкость с водой и кипятим его на плите до температуры в 85°C (определить температуру поможет градусник, помещенный в воду). При достижении температуры в 85°C термостат должен открыться полностью, если же он открывается значительно раньше, значит, он неисправен и подлежит замене на новый.

Второй способ

Для проверки этим методом демонтировать термостат нет необходимости, но проверку нужно осуществлять на остывшем моторе. Запускаем двигатель и прогреваем его до рабочей температуры. В тот момент, когда двигатель нагрелся до 70°C, необходимо потрогать патрубок большого круга (это нижний шланг радиатора), он должен быть холодный. Если же шланг прогревается уже на 70°C, то необходимо менять термостат, так как он неисправен.

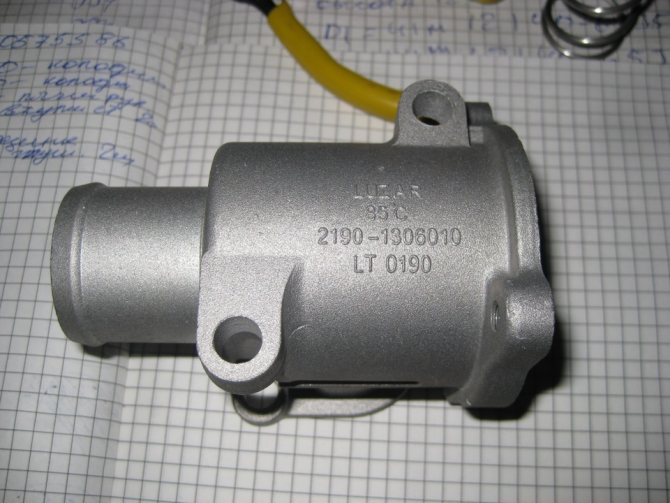

Сколько стоит термостат LUZAR?

Цена термостатовLUZAR ниже оригинальных изделий. В то же время качество соответствует либо же превосходит качество оригинальных (устанавливаемых на заводе-производителе) аналогов.

Мы ответим на все Ваши вопросы о производстве, установке, использованию и местах продажи по бесплатному телефону 8-800-555-8965.

код Luzar LT 0192

OEM номер: 2190-1306010-92 2190-1306010 21200-5PA0A 2190-1306100

Температура открытия, ?С: 92

Применяемость для А/М

Фирменное наименование – LT – LuzarThermostat

Термостаты необходимы для того, чтобы направлять поток охлаждающей жидкости системы охлаждения автомобильных двигателей – тем самым обеспечивается регулирование температуры охлаждающей жидкости.

1. при повышении температуры (как правило, на уровне ≈80ºC) основной клапан термостата открывается с одновременным закрытием перепускного клапана;
2. радиатор включается в охлаждающий контур;
3. температура охлаждающей жидкости падает;
4. при понижении температуры происходит обратный процесс.

При необходимости. подробнее

Фирменное наименование – LT – LuzarThermostat

Термостаты необходимы для того, чтобы направлять поток охлаждающей жидкости системы охлаждения автомобильных двигателей – тем самым обеспечивается регулирование температуры охлаждающей жидкости.

1. при повышении температуры (как правило, на уровне ≈80ºC) основной клапан термостата открывается с одновременным закрытием перепускного клапана;
2. радиатор включается в охлаждающий контур;
3. температура охлаждающей жидкости падает;
4. при понижении температуры происходит обратный процесс.

При необходимости приобрести термостат для автомобиля, Вам нужно знать несколько простых правил.

Работа автомобильного термостата характеризуется двумя параметрами:

Ресурс автомобильного термостата зависит от степени профессионализма производителя и имеет зависимость от следующих моментов:

• конструкции термостата
• сопряжения деталей
• технологии производства
• технических возможностей производства
• используемого сырья и материалов
• уровня контроля готовой продукции

В свою очередь, точность срабатывания авто термостата «раскрывается» несколькими показателями:

• температура начала открытия
• скорость открытия
• высота подъема клапана
• давление, при котором клапан герметичен в закрытом состоянии

При выборе термостата следует помнить, что от указанных показателей будет зависеть два разновекторных требования к работе системы охлаждения – с одной стороны, быстрой прогрев двигателя (и, следовательно, комфортная температура в салоне автомобиля) и, с другой стороны, момент «подключения» к охлаждению радиаторного контура («большого круга охлаждения») для избегания перегрева двигателя. Именно термостат решает важнейшую и противоречивую задачу – добиться оптимальной температуры двигателя, при этом обеспечив отсутствие перегрева, поступление горячей жидкости в радиатор отопления и комфорт в салоне, сгладив эффект «термошока».

Простейший метод проверки термостата – опустить его в горячую воду, и контролировать рабочие показатели, указанные выше.

LUZAR производит термостат как для легковых, так и для коммерческих и грузовых автомобилей.На сегодняшний день в ассортименте LUZAR – более 20 моделей термостатов как для отечественных, так и для импортных машин.

Как узнать правильно ли работает термостат

Для того, что узнать работает термостат или нет, необходимо прогреть двигатель таким образом, чтобы стрелка указывающая температуру совсем немного не доходила до красной отметки индикатора.

После этого выключаем двигатель, идем к капоту и открываем его, ищем верхний шланг радиатора. Этот резиновый шланг обычно черного цвета, диаметр которого примерно составляет 5 см.

На его концах находятся металлические хомуты. Верхний шланг крепится в верхней части радиатора. Затем ищем нижний шланг. Выглядит он, как и верхний, вот только крепится к нижней части радиатора.

Аккуратно прикоснитесь к шлангам, они могут быть достаточно горячими и нанести Вам ожог. Если температурный индикатор двигателя демонстрирует, что он нагрет, а один из шлангов холодный, то, вероятнее всего термостатный клапан закрыт и не пускает охлаждающую жидкость сквозь радиатор.

В таком случае как можно быстрее заменяйте старый термостат новым (предварительно дождавшись, когда остынет двигатель).

Существует еще один «народный» метод проверки функциональности термостата и заключается он в следующем. Кладем термостат в сосуд с закипевшей (температура должна быть порядка 100 градусов) водой.

Далее проводим визуальное наблюдение, открывается ли клапан термостата. Если открывается — значит, рабочий. Если нет — меняем испорченный на новый. Приведенный способ предусматривает снятие термостата с машины.

При неисправностях термостата на автомобиле наблюдается перегрев, а чаще пониженная температура двигателя. Такие явления связаны с заклиниванием термостата в одном положении, в итоге охлаждающая жидкость движется по одному кругу (большому или малому). Отсутствие регулировки распределения ОЖ приводит к отклонению от температурного режима двигателя. Поломка термостата является одной из самых распространенных в системе охлаждения. Для замены термостата на автомобиле Лада Гранта, ОЖ из системы охлаждения сливать полностью не надо.

Вам потребуются: ключ ТОRХ ТЗО, торцовая головка «на 13», отвертка с крестообразным лезвием.

Лада Калина Хэтчбек 1.6 16V ガマズミ属の木 › Бортжурнал › Термостат от Гранты. Мифы и реальность.

Итак. Хоть и с самого начала знал, что ничего хорошего из этого не выйдет, все-таки было решено попробовоть установить термостат от Гранты. Для ленивых читать, система охлаждения осталась штатной, калиновской. Фотографий процесса нет, так как не планировал оставлять эту систему себе в таком виде. Для опыта нам понадобился термостат от Гранты, радиатор отпителя от Гранты, радиатор отопителя от 2110 н/о. Термостат закрепил на блоке подходящими болтами. Патрубки радиатора собрал из подручных обрезков при помощи переходников, подогрев дросселя заглушил. Первый запуск системы, избавление от воздушной пробки и все хорошо, но температура не поднимается выше 80-83 градусов (подключали Аскан). Из печки дует тепло, но рука терпит. Теперь берем шланги печки метражом и подключаем радиатор отопителя от Гранты. Ситуация меняется. Радиатор заметно теплее, чем родной. Направили на него вентилятор, изготовленый из моторчика печки 2101. Дует так себе, но по ощущениям намного теплее. Температура двигателя 82-84 градуса. Наблюдение. С радиатором отопителя от Гранты вентилятор системы охлаждения работает меньшее время. И последним подключили радиатор отпителя 2110 н/о. Шланг от него пришлось через тройник временно подключить к расширительному бачку. С такой системой максимально быстро избавились от воздушной пробки )))), температура 80-83 градуса. Радиатор отопителя горячий. При помощи вентилятора опять подули на него. Рука терпит, но по ощущениям холоднее грантовского, жаль нельзя оба сразу подключить, что бы удостовериться. Для себя сделал такой вывод. Грантотермостат установленный на Калину, не решат всех проблем системы охлаждения. Думаю, что если ставить его себе, то только с грантовским радиатором отопителя, ну и до кучи радиатором системы охлаждения. По деньгам выходит дороговато. Для себя сделал вывод, что штатный термостат и радиаторы выполняют свои функции на все 100, при условии исправности. Как вариант, для себя вижу установку радиатора от 2110 н/о. И выводить шланчик от него под капот, в расширительный бачок. Но к этому пока не готов, мой радиатор отопителя пока жив.

Для желающих задать вопрос, где все это делал, отвечу. Работаю в фирме, которая занимается ремонтом автомобилей. И как раз в эти дни стояла гранта на ремонте. На ней меняли радиаторы и термостат. Так сказать воспользовался моментом. Не предендую на лавры исследователя, понимаю, что тест поверхностный, но было интересно самому. Конечно хотелось собрать все в корпуса и продуть штатным мотором отопителя, но разбирать панель для этого не улыбалось совсем, да и времени было в обрез. Попутно доработал крышку расширительного бачка. Клапан наружу срабатывает на 0,8-0,9атм. Впуск на 0,1-02атм.

источник

Последовательность действий

1. Помещаем машину в периметр ремонтной зоны.
2. Отпускаем хомут патрубка подачи воздуха (крестовая отвертка).
3. Снимаем датчик массового расхода воздуха (ДМРВ).
4. Выкручиваем пробку расширительного бачка, удаляем вакуум.
5. Отвинчиваем три хомута на распределителе системы охлаждения, сливаем отработку в пластиковую емкость (около 3-х литров).

Подготовительные процессы перед установкой

1. Отжимаем колодку с проводами от блока управления двигателем, отсоединяем клемму датчика температуры.
2. Ключом на «13» выкручиваем минусовую клемму, снимаем ее с корпуса регулятора.

1. Головкой на «8» ослабляем хомуты патрубка подачи – обратки тосола к радиатору.

Хомуты патрубка подачи

1. Снимаем резиновые патрубки с регулятора.

Отсоединяем резиновые патрубки

1. Головкой на «13» выкручиваем две гайки – фиксаторы термостата к стенке блока цилиндров.

Две гайки — фиксаторы к блоку

1. Извлекаем механизм со штатного места, зажимаем в тиски для проведения профилактики.

Зажим в тисках

1. Ключом Torx T-30 выкручиваем три винта крышки, извлекаем ее.

Снятие крышки

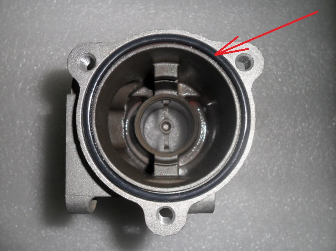

1. Соединение крышки и корпуса уплотнено резиновой прокладкой. Осматриваем ее, при наличии механических повреждений, деформации заменяем новой.

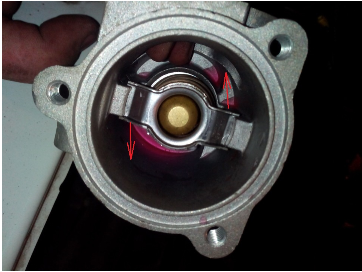

1. Плоскогубцами захватываем пружину, надавливаем, освобождаем металлическую пластину.

Металлическая пластина

1. Освобождаем баллон регулятора.

Баллон регулятора

1. Для проверки работоспособности распределителя, опускаем его в емкость с водой, постепенно подогреваем, доводим до температуры 85 – 90°С. Наблюдаем за перемещением штока. В исправном состоянии он будет передвигаться ближе к верху.

Регулировка температуры

1. Собираем детали в обратной последовательности, устанавливаем на штатное место.

Водителю на заметку!

Обогрев дроссельной заслонки

Еще одна доработка «термоса» на ВАЗ-2190 – устройство контура обогрева дроссельного узла. Так некоторые автолюбители страхуются от обмерзания дроссельной заслонки. Для этого в крышке детали выполняется дополнительное отверстие с резьбой, куда через медную шайбу приваривается штуцер для отвода прогретой жидкости. Шпильки крепления «термоса» тоже придется увеличить.

В конце хочется отметить, что температура двигателя также зависит от марки применяемого антифриза и вязкостно-температурных свойств масла. Причинами низкой температуры в салоне могут быть неполадки в различных системах автомобиля.

Термостат Лада Гранта — элемент системы охлаждения (отопления) технического средства. Предназначение агрегата — перенаправление потока антифриза по большому (малому) кругу в зависимости от температуры.

Фото нового термостата

Нарушение условий эксплуатации авто, некачественный тосол, частые перегревы мотора способствуют преждевременному износу «регулятора», неполному открытию клапана, засорению каналов.

Возможные неисправности системы охлаждения и методы исправления

Двигатель перегревается (сигнализатор перегрева загорается красным светом):

– Неисправен датчик температуры охлаждающей жидкости

Проверьте датчик тестером

Замените неисправный датчик

Проверьте исправность термостата

Замените неисправный термостат

– Недостаточное количество охлаждающей жидкости

Уровень жидкости ниже метки MIN на расширительном бачке

Долейте охлаждающую жидкость

– Много накипи в системе охлаждения

Промойте систему охлаждения средством для удаления накипи.

Не используйте жесткую воду в системе охлаждения.

Концентрированный антифриз разводите только дистиллированной водой

– Загрязнены ячейки радиатора

Промойте радиатор струей воды под давлением

– Неисправен насос охлаждающей жидкости

Снимите насос и осмотрите узел

Замените насос в сборе

– Не включается электровентилятор системы охлаждения

Проверьте цепи включения электровентилятора

Восстановите контакт в электрических цепях. Неисправные предохранитель, реле, электродвигатель, датчик температуры, контроллер — замените

– Недопустимо низкое октановое число бензина

Заправляйте автомобиль топливом, рекомендованным заводом-изготовителем

– Много нагара в камере сгорания, на днищах поршней, тарелках клапанов

Осмотр после снятия головки блока цилиндров двигателя

Устраните причину нагарообразования.

Применяйте масло рекомендованной вязкости и по возможности с низкой зольностью

– Прорыв отработавших газов в систему охлаждения через поврежденную прокладку головки блока цилиндров

В расширительном бачке ощущается запах отработавших газов и всплывают пузырьки

Замените прокладку головки блока цилиндров.

Проверьте неплоскостность головки блока цилиндров

Постоянно работает электровентилятор системы охлаждения двигателя (даже на холодном двигателе):

– Обрыв в датчике температуры охлаждающей жидкости или его цепи. Горит сигнализатор.

Датчик и цепи проверяются омметром

Замените неисправный датчик

– Не размыкаются контакты реле включения электровентилятора

Замените неисправное реле

– Неисправны контроллер или его цепи

Проверьте контроллер или замените заведомо исправным

Замените неисправный контроллер

Двигатель долго прогревается до рабочей температуры:

Проверьте исправность термостата

Замените неисправный термостат

– Низкая температура воздуха (ниже –15 °С)

Утеплите двигатель: установите щитки перед радиатором, но не перекрывайте более половины его площади

Падение уровня охлаждающей жидкости в расширительном бачке:

– Повреждение радиатора, расширительного бачка, шлангов, ослабление их посадки на патрубках

Осмотр. Герметичность радиаторов (двигателя и отопителя) проверяется в ванне с водой сжатым воздухом под давлением 1 бар

Замените поврежденные детали

– Утечка жидкости через сальник насоса охлаждающей жидкости

– Повреждена прокладка головки блока цилиндров.

Дефект блока или головки блока цилиндров

На указателе уровня масла эмульсия с белесым оттенком. Возможно появление обильного белого дыма из глушителя и масляных пятен на поверхности охлаждающей жидкости (в расширительном бачке).

Потеки охлаждающей жидкости на наружной поверхности двигателя

Поврежденные детали замените.

Не используйте воду в системе охлаждения; заливайте охлаждающую жидкость, соответствующую климатическим условиям

Эта деталь автомобиля, относящаяся к системе охлаждения, необходима для поддержки постоянного температурного режима. После запуска двигателя значение температур должно быть в определенных пределах вплоть до того, как мотор будет заглушен. То есть это устройство обладает сразу тремя функциями.

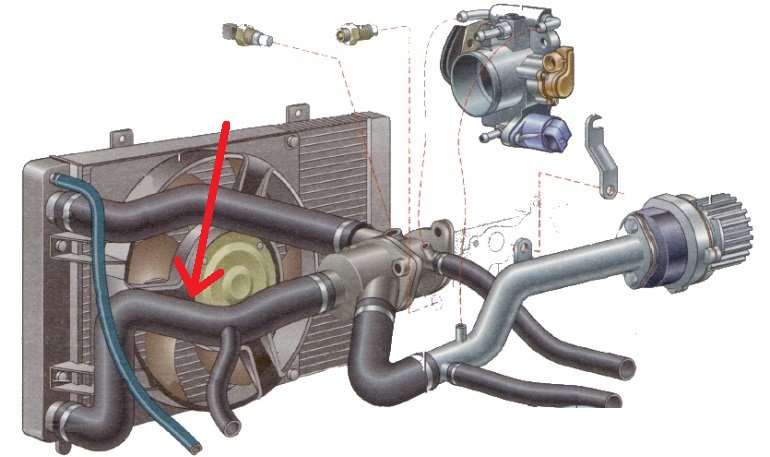

Термостат расположен в системе охлаждения мотора – в месте, где антифриз течет от системы каналов охлаждения к верхнему радиаторному бачку.

1 — Верхний шланг радиатора

Преимущества термостатов LUZAR

Компьютерная дозировка термовоска Термостаты LUZAR имеют термодатчики, наполняемые на специальном оборудовании, что гарантирует высокую точность срабатывания.

Запатентованная конструкция термодатчика Для исключения возможности «прорыва» термовоска из корпуса термодатчика (что, по статистике, является наиболее частой причиной выхода из строя термостата), LUZAR изменил конфигурацию уплотнительной прокладки в сопряжении шток-термовоск-цилиндр. С ростом давления расширяющегося при нагреве термовоскановая конструкция прокладки – благодаря специфической геометрии – образует увеличенный объем резины именно в местах возможного возникновения «прорыва» термовоска

Также это потребовало изменить геометрию корпуса термодатчика («цилиндра»).

Обрезиненные клапаны Мы устранили причину недостаточной герметичности термоэлемента – сопряжение «металл-металл» между металлическим каркасом термоэлемента и металлической тарелкой клапана – за счет использования резиновой уплотнительной прокладки на тарелке клапана.Тем самым термостаты LUZARобеспечивают более быстрые прогрев двигателя зимой (что так важно в условиях российского климата).

100% контроль термоэлементов Каждый термоэлемент проверяется на температуру, высоту и скорость срабатывания – осуществляется в специальных ваннах с ячейках.

Гарантия 2 года или 125 000 км пробега. Обязательная сертификация В случае поломки Вы легко сможете заменить купленный термостат через розничный магазин – просто отдайте его обратно с гарантийным талоном и описанием дефекта

Вся продукция сертифицирована по международной системе менеджмента качества ISO 9001 TUV и имеет сертификаты соответствия ГОСТ-Р.

Замена термостата с 77C на 92C

Многие владельцы Грант жалуются на довольно проблемные и слабые термостаты своих машин. Большая часть претензий связана с тем, что устройство открывает доступ тосолу уже после прогрева мотора до 80C. На самом деле никакой неисправности в этом нет, просто особенность работы конкретных двигателей — они изначально настроены на работу с такой температурой.

Чаще всего подобные особенности не воспринимаются автовладельцами всерьез, и никак не мешает функционированию мотора. Пожалуй единственным ощутимым отличием станет более прохладный воздух в салоне авто при минусовой температуре на улице. Однако перевод автомобиля на газовое топливо значительно усложнит данную ситуацию.

В таких обстоятельствах элемент можно доработать, хотя и не рекомендуется производителем, после чего открываться он будет уже при 92C. Доработка потребует приобретения нового термостата, однако, замены всей детали не потребуется, из нового термостата нужно лишь датчик.

Для проведения этой работы вам потребуется:

• загнать машину на рампу или же в яму;
• слить тосол;
• убрать воздуховод (он будет мешать рабочему процессу);
• демонтировать термостат (либо просто снимите с прибора крышку, при этом, не потеряв уплотнитель);
• установить новый термоэлемент;
• прижать термоэлемент пружиной и ограничителем.

В результате проведения вышеописанной манипуляции температура срабатывания повысится примерно на 15%.

Снятие кресел на Лада Гранта
Замена салонного и воздушного фильтра на Лада Гранта
Регулировка дверей на Лада Гранта
Разборка и снятие внешних зеркал Лада Гранта
Как узнать версию панели приборов на Лада Гранта и Калина
Прикуриватель на Лада Гранта

Как поменять термостат ЛАДА “Гранта”

На ЛАДА “Гранта” устанавливаются силовые агрегаты с 6 и 8 клапанами ГРМ. Расположение термостата в этих моделях отличается, соответственно, процедура замены также имеет отличия.

Для замены термостата на восьмиклапанной версии “Гранты” необходимы:

• крестообразная отвертка;
• торцовые ключи на 10 и13;
• крестовая отвертка;
• ключ Т30;
• емкость для охлаждающей жидкости.

Замена термостата ЛАДА “Гранта” (8 клапанная) выполняется так:

• установить ЛАДА “Гранта” на площадку, имеющую уклон так, чтоб передняя часть оказалась выше задней;
• открутить болты крепления защиты двигателя и снять ее;
• подставить под радиатор емкость для охлаждающей жидкости;
• снять крышку, закрывающую расширительный бачок;
• выкрутить пробку сливного отверстия на радиаторе;
• слить охлаждающую жидкость в емкость;
• закрутить пробку сливного отверстия на радиаторе;
• отжать фиксатор и отстыковать колодку проводов от датчика температуры охлаждающей жидкости;
• ослабить хомут, фиксирующий задний шланг на патрубке крышки термостата;
• снять шланг с патрубка;
• ослабить хомут, фиксирующий передний шланг на патрубке крышки термостата;
• снять передний шланг с патрубка;
• открутить гайку, удерживающую провод “массы” на шпильке крепления термостата;
• снять со шпильки шайбу и наконечник провода “массы”;
• открутить две гайки, крепящие термостат к двигателю, снять и отложить шайбы;
• стянуть корпус термостата со шпилек;
• снять уплотнительную прокладку термостата;

Важно: при снятии или замене термостата уплотнительная прокладка подлежит обязательной замене на новую!

• открутить три болта, удерживающие крышку термостата;
• снять крышку;
• отжать фиксирующую пластину термостата, преодолевая сопротивления пружины;
• повернуть пластину, вывести ее из пазов и вытащить;
• извлечь пружину;
• вытащить термостат из корпуса.

Новый термостат устанавливается в корпус на место старого, дальнейшие операции следует производить в порядке, обратном снятию детали.

Совет: перед установкой шлангов на патрубки следует смазать последние тонким слоем герметика, это предотвратит возможную утечку охлаждающей жидкости.

После установки термостата необходимо заполнить систему охлаждения антифризом (охлаждающей жидкостью), завести и прогреть двигатель, проследив, чтоб из контуров охлаждения удалились воздушные пробки.

Для замены термостата на шестнадцатиклапанной версии “Гранты”, понадобятся:

• крестовая отвертка;
• ключ на 10;
• шестигранный ключ на 5;
• емкость для охлаждающей жидкости.

Автомобиль необходимо разместить на ровной площадке, желательно с небольшим уклоном, чтоб передняя часть была приподнята относительно задней. Перед заменой термостата следует слить из системы охлаждающую жидкость. Для этого необходимо снять защиту двигателя, открыть крышку расширительного бачка, подставить под радиатор емкость для охлаждающей жидкости и слить последнюю, открутив пробку сливного отверстия радиатора. После того, как жидкость слита, можно закрутить пробку сливного отверстия и приступать к замене термостата. Снятие термостата ЛАДА “Гранта” (16 клапанов) выполняется так:

• ослабить хомуты шлангов, подводящих охлаждающую жидкость к крышке термостата;
• отстыковать шланги от крышки термостата;
• выкрутить болты крепления крышки термостата;
• извлечь крышку термостата с посадочного места;
• снять уплотнительное кольцо из паза в крышке термостата (его необходимо заменить новым);
• утопить и провернуть пластину, фиксирующую термостат в крышке;
• вытащить пластину и термостат из крышки.

Новый термостат устанавливается в порядке, обратном снятию.

После установки термостата необходимо залить в систему охлаждающую жидкость, завести и прогреть двигатель, удалить из системы воздушные пробки (при их наличии).

Совет: перед установкой термостата на авто его следует проверить. Для этого необходимо погрузить термостат в воду с температурой 85 градусов. Если при этом шток термостата начинает двигаться, устройство исправно.

Теперь вы знаете как поменять термостат ЛАДА “Гранта” и можете выполнить работу самостоятельно, без дополнительных затрат времени и денег для визита на СТО.

Автомобиль: Лада Гранта. Спрашивает: Шмаков Виктор. Суть вопроса: При какой температуре открывается термостат на Лада Гранта?

Подскажите, пожалуйста, при какой температуре должен открываться термостат на Лада Гранта, при тех настройках, которые заложены на ней с завода?

Структура и условия работы термостата

В состав термостата входят такие металлы как медь и сплав латуни. Суть работы прибора заключается в маленьком цилиндре, повернутом в сторону двигателя.

Посередине цилиндра находится синтетический восковой шарик, который при определенной температуре (82 градуса Цельсия) начинает плавиться (воск существенно расширяется под воздействием тепла, меняет твердое состояние на жидкость).

В цилиндре с воском вдавлен специальный штырь, соединенный с клапаном. При плавлении воска, в результате расширения, он начинает выдавливать штырь из цилиндра, при этом открывая клапан, через который поступает охлаждающая жидкость. Когда двигатель останавливается и остывает, воск в термостате застывает, и снова возвращает себе твердое состояние.

Признаки поломки

Термостат относится к достаточно простым элементом, однако, и он не застрахован от поломок. В норме после запуска непрогретого двигателя отходящий от радиатора нижний шланг еще некоторое время не нагревается, но после превышения ОЖ температуры в 85C (±2C) он начинает стремительно греться (при условии полной исправности термостата). Именно этот аспект точно укажет владельцу авто на момент начала циркуляции охлаждающей жидкости.

В тех случаях, когда клапан не может открыться, ОЖ прекращает циркуляцию, и мотор начинает перегреваться. Перегрев провоцирует и неполное открытие клапана. Задержка в закрытии клапана наоборот, создает условия для более долгого разогрева мотора, особенно – в холодное время года.

Как правило, поломка термостата провоцируется следующими причинами:

• нестабильно работающим двигателем (троение часто приводит к повреждению клапана);
• износом резиновой прокладки;
• коррозией (она является самой распространенной причиной поломок);
• внутрь термостата попадает тосол;
• отмечается вытекание из устройства воска;
• на клапане имеются повреждения механического характера.

Чаще всего неисправность термостата ведет к невозможности дальнейшего передвижения на автомашине, а потому неисправную деталь нужно немедленно заменить.

Неисправности термостата

Терморегулятор относится к расходным материалам, а значит, ремонту не подлежит. Замену можно проводить самостоятельно или обратиться с этим вопросом в автосервис. В первом случае в расходы будет включена только стоимость самого устройства. При обращении к специалистам к этой сумме добавится порядка 400 рублей за работу автомеханика. Деталь меняется потому, что ремонтировать в ней нечего. Самая распространенная неисправность – выход из строя твердотельного термочувствительного элемента.

Прежде чем менять термостат или проверять его на работоспособность, нужно знать, какие неисправности для него характерны. Выделяют три признака, которые говорят о поломке:

1. Клапан заклинил в открытом положении. В этом случае охлаждающая жидкость циркулирует всегда по большому кругу, даже при запуске холодного двигателя. Мотор прогревается до рабочей температуры значительно дольше. Летом такая поломка не приносит неудобств владельцу автомобиля, а вот с наступлением холодов двигатель может вовсе не прогреваться. Печка не будет работать как положено, увеличится расход топлива.
2. Клапан заклинил в закрытом положении. Если устройство не может открыться, то охлаждающая жидкость циркулирует только по малому кругу. Двигатель будет постоянно перегреваться, появится риск его полного выхода из строя. Длительная эксплуатация автомобиля при такой неисправности запрещена. Для предотвращения перегрева можно включить вентилятор отопителя на максимальную скорость обдува и постоянно контролировать показания указателя температуры двигателя.
3. Клапан открывается раньше, чем нужно. При открытии клапана на температуре 70-75 градусов двигатель не успевает прогреться до рабочей температуры и тратит на это больше времени и топлива.

Последняя проблема встречается редко – в основном на устройствах, которые не подходят для использования на этом автомобиле или изготавливаются кустарным способом.

Причины неисправностей и способы их выявления

Самые частые неполадки:

• появление коррозии на подвижных элементах устройства – случается редко, в основном при использовании вместо антифриза водопроводной воды;
• попадание в корпус посторонних предметов, загрязнение или образование накипи;
• антифриз низкого качества;
• неисправность насоса охлаждающей жидкости.

Существует несколько способов проверки термостата. Ниже описан метод тестирования устройства без необходимости его демонтажа:

1. Запустить двигатель. Так как в исправном терморегуляторе клапан должен быть в закрытом состоянии, то через несколько минут после запуска нижний патрубок радиатора должен быть холодным. Если шланг теплый, это свидетельствует о неплотно закрытом или полностью открытом клапане. Мотор будет дольше прогреваться и расходовать для этого больше горючего.
2. Если патрубок начинает нагреваться после достижения рабочей температуры, значит, термостат исправен. Либо он заклинил с закрытым клапаном – двигатель будет перегреваться, понадобится срочная замена.

Особенности системы охлаждения ЛАДА “Гранта”

Как и в предыдущих моделях ЛАДА, по достижению определенной температуры термостат переключает поток охлаждающей жидкости с малого на большой контур. В малый контур входят:

• водяная рубашка цилиндров;
• помпа;
• отопитель салона.

Отличие в том, что радиатор отопителя включен в малый контур последовательно, а не параллельно. Это заставляет всю охлаждающую жидкость проходить через него, улучшая прогрев салона.Температура открытия термостата — 85 градусов. По достижению этой отметки клапан открывается и жидкость начинает циркулировать по большому контуру, в который. помимо элементов малого контура, входит радиатор охлаждения.Достоинство модернизированной системы охлаждения в том, что антифриз из рубашки двигателя попадает непосредственно на термоэлемент термостата, не смешиваясь в его корпусе. Это позволяет элементу реагировать на реальную температуру двигателя, открываясь вовремя и исключая перегрев.Завод-изготовитель установил допустимый диапазон открытия термостата 85士7 градуса. То есть он может открываться и при 78, и при 93 градусах. Согласно официальному письму производителя, разосланного дилерам, рабочая температура двигателя “Гранта” может быть на 10 градусов ниже, чем у предшествующих моделей ВАЗ. Это не говорит о “недогреве” мотора и не ведет к увеличению расхода топлива, ухудшению смазки и снижению моторесурса. Однако владельцы ЛАДА “Гранта” нередко меняют термостат на новый, с температурой открытия ближе к 90 градусам или дорабатывают штатный термостат, меняя тепловой элемент.

Самостоятельная замена термостата ВАЗ 1118 (Лада Калина) — детальная инструкция

1. Первым делом слейте охлаждающую жидкость.

2. После этого нужно снять воздушный фильтр, для этого сделайте следующее:

3. Следующим шагом будет снятие четырех шлангов, для этого немного отпустите хомуты, используйте торцовый на «8» и отвертку. Если система хорошо прокачана, то много ОЖ вылиться не должно.

4. Ключом на «12» необходимо открутить верхнюю гайку термостата, для того чтобы снять массовый провод.

5. Открутите шпильку и гайку на термостате, используя ключ на «13». Слегка расшатывая, снимите термостат. Иногда для того чтобы это сделать приходится применять отвертку или другое приспособление, это объясняется тем, что за годы эксплуатации термостат порядком «прикипает» к своему посадочному гнезду.

6. Перед тем как установить термостат Лада Калина

подготовьте посадочное, для этого очистите его от пыли и грязи, а также остатков старой прокладки.

7. Нанесите тонкий слой герметика толщиной 1–1.5 мм, если герметика у вас нет можете использовать специальную бумажную прокладку.

8. возможна лишь тогда, когда поверхность подготовлена надлежащим образом, а нанесенный герметик успел кристаллизоваться. Дайте герметику 5 – 10 минут и начинайте установку термостата.

10. Прикрутите массовый провод обратно на верхнюю шпильку крепления.

11. Осталось подключить шланги и залить охлаждающую жидкость в систему охлаждения. Помните о «воздушных пробках», которые обязательно нужно удалять.

12. По окончанию сборки проверьте герметичность всех соединений, для этого необходимо завести мотор. Не спеша, внимательно осмотрите все соединения и убедитесь, что на них нет подтеканий. При необходимости подтяните хомуты.

После того как произведена замена термостата Лада Калина

все вышеописанные симптомы и признаки неисправности термостата должны исчезнуть

Убедитесь в правильной работе термостата, для этого нужно выехать на дорогу и обратить внимание на температуру ОЖ, она должна быть в пределах на 90 °С

Система охлаждения на Ладе Калине первого поколения, к сожалению, далека от совершенства. Есть 3 часто встречаемые проблемы: протекает радиатор печки, не работает термостат, происходит подсосвоздуха снаружи.

Рассмотри одну проблему — неисправность термостата на Калине.

Симптомы неисправного термостата Калины:

• автомобиль не прогревается до рабочей температуры (90 +-10 градусов)
• автомобиль перегревается: температура двигателя свыше 90 градусов даже при движении

Стоит заметить, что холодный воздух из печки при высокой температуре двигателя (бывает, печка дует горячим только после перегазовки) свидетельствует о наличии воздушной пробке в системе охлаждения. Не спутайте с неисправным термостатом. Желательно, перед диагностированием термостата выгнать все воздушные пробки из системы охлаждения.

Итак, мы точно знаем, что в нашей Калине сломался термостат и хотим заменить его своими руками.

—

новый термостат целиком или часть с термоэлементом (лучше берите целиком. )

Вероятно, понадобится прокладка крепления термостата к блоку двигателя (если целиком менять)

Герметик (например белый с раб температурой от -50 до +200)

Хорошие широкие хомуты (можно заменить 2 маленьких хомута, на дроссельном шланге)
