Как заменить термостат на калине 16 клапанном двигателе

Как можно доработать нагреватель

На новых моделях Лада Калина 2 и Лада Гранта используется схема работы системы охлаждения с параллельным включением радиатора отопителя. Из-за этого рабочая температура снижается до 85 градусов, что несколько ниже, чем на предыдущих моделях семейства ВАЗ. Многие автовладельцы всерьёз полагают, что такая температура не может быть нормальной – налицо повышенный расход топлива, а также снижение ресурса подвижных частей двигателя из-за преждевременного износа. Но по утверждению экспертов никакой связи между сниженной рабочей температурой и ресурсом двигателя нет.

Система охлаждения Лады Калина работает более эффективно благодаря одноконтурной схеме. Подобная модернизация пошла только на пользу двигателю, позволила изменить угол опережения зажигания, в результате экономится топливо. Также снижается инерционность терморегулятора. Недостатком стал посредственный обогрев салона при отрицательных температурах. Выход из ситуации – самостоятельная доработка термостата. Модификация подразумевает два основных способа:

• укоротить шток твердотельного термочувствительного элемента;
• заменить термоэлемент.

Для автомобилей с тросиковой педалью газа используется дроссельный узел с подогревом от системы охлаждения. В этом случае добавляется дополнительный круг циркуляции.

Регулировка штока термоэлемента

Укорачивание торца штока термочувствительного элемента позволит отрегулировать рабочую температуру до 90-95 градусов. Подрезка проводится последовательно с шагом не более одного миллиметра. Металл мягкий, поэтому процедуру нужно проводить аккуратно. Желательно после каждого срезанного миллиметра устанавливать термостат на место и проверять, насколько поднимется рабочая температура при движении.

Если результат не оправдал ожиданий, можно регулировать шток ещё, пока стрелка на панели приборов не будет показывать 95 градусов, а воздух в салоне не начнёт прогреваться быстрее. Способ простой, но эффективный. Из недостатков отмечается незначительное повышение износа деталей СОД из-за работы на больших температурах. Если переборщить с укорачиванием, можно испортить устройство.

Замена термочувствительного элемента

Термоэлемент может быть заменен целиком. Для Лады Калины подходит вставка для термостата марки Wahler: 3017.87 D (на 87° C) или 3091.92В (на 90° C). Термоэлемент меняется в сборе с пружиной, при этом устройство придется распилить ножовкой, чтобы извлечь вставку. Более удобный вариант – покупка термостата фирмы BEHR – ничего пилить и подгонять не придется

Также можно воспользоваться аналогами с автомобилей Дэу Нексия или Рено Логан. Термовставка Логана требует подгонки.

Если на Гранте устанавливается термостат LUZAR, то замена чувствительного к температуре элемента не представляется возможным.

Судя по отзывам автовладельцев, сделавших подобную доработку, расход топлива на прогреве двигателя незначительно снизился.

Обогрев дроссельного узла

Ещё один способ модернизировать нагреватель – создать дополнительный контур обогрева дроссельной заслонки. Часть водителей таким образом пытается предотвратить обмерзание узла зимой. Способ явно не для новичков. Он заключается в просверливании отверстия в крышке устройства и приваривания к нему дополнительного штуцера, через который будет отводиться прогретый антифриз. Шпильки крепления термостата придется также удлинять. Процесс трудоемкий, в конечном итоге нецелесообразен. Обмерзание дроссельного узла – скорее, исключение, чем правило, поэтому проводить такую модернизацию нет смысла.

Принцип работы и неисправности термостата на авто

Итак, для нормальной работы ДВС с сохранением его ресурса необходимо постоянно поддерживать оптимальную температуру охлаждающей жидкости. Если просто, в процессе работы двигатель не должен быть как слишком холодным, так и слишком горячим.

Именно по этой причине рабочая температура  силового агрегата должна удерживаться в строго определенных рамках. Для этого в системе охлаждения мотора постоянно циркулирует рабочая охлаждающая жидкость (ОЖ, антифриз или ТОСОЛ).

Эта охлаждающая жидкость циркулирует по специальным каналам, которые выполнены в блоке двигателя и ГБЦ. Также от мотора через патрубки антифриз попадает в радиатор охлаждения, который обдувается потоками встречного воздуха.

Так вот, именно благодаря термостату  горячая жидкость из блока двигателя способна проникать в радиатор охлаждения. Получается, термостат является  клапаном, который перекрывает или открывает канал для подачи ОЖ в радиатор.

Пока мотор холодный, термостат закрыт, ОЖ циркулирует только внутри двигателя. При этом двигатель быстро прогревается и выходит на рабочие температуры, так как нагрев активно растет.

Однако после того как температура жидкости составит около 85 градусов Цельсия, клапан начнет открываться, пропуская часть жидкости в радиатор. После нагрева жидкости до 98-100 градусов клапан термостата откроется полностью.

Затем, когда ОЖ пройдет через радиатор и температура жидкости понизится, произойдет постепенно закрытие клапана, что уменьшит поток  горячей жидкости  от мотора в радиатор или полностью перекроет подачу. Результат — автоматическое поддержание заданной температуры  двигателя в определенных рамках (например, 85-98 градусов по Цельсию).

В свою очередь, это позволяет получить максимальную отдачу от мотора и повысить его КПД, эффективнее сжигать топливо, избежать коксования и нагара в цилиндрах, повышения токсичности выхлопа и т.д. При этом ресурс агрегата не страдает, так как двигатель работает в условиях оптимального нагрева (без перегрева или недогрева ДВС).

Также отметим, что термостат является полностью автономным решением, которое работает благодаря законам физики. Если коротко, в основе такого клапана лежит твердотельный термочувствительный элемент, который попросту плавится от нагрева.

В результате плавления открывается клапан. Затем, после охлаждения, термочувствительный  элемент возвращается в исходное состояние, что приводит к закрытию клапана. Таким образом, термостат позволяет охлаждающей жидкости двигаться только по малому кругу (минуя радиатор) или по большому кругу (через радиатор).

Само собой, как и любое устройство, термостат со временем может выйти из строя. При этом неисправный термостат может стать причиной серьезных проблем

Чтобы избежать последствий, важно знать, какие признаки неисправного термостата

Среди основных симптомов можно выделить:

• мотор не прогревается, долго или вовсе не выходит на рабочие температуры, печка дует холодным воздухом (термостат заклинил в открытом положении);
• двигатель перегревается без других видимых причин, вентилятор охлаждения крутит постоянно (термостат не открывается);
• проблема плавающая, когда сначала двигатель выходит на рабочие температуры, но затем после нескольких открытий и закрытий термостата начинается или перегрев, или сильное охлаждение силового агрегата (термостат частично или полностью подклинивает в открытом или закрытом положении);

В любом случае, проблему нужно решать. Как правило, оптимально сразу заменить термостат или, как минимум, его почистить. Так или иначе, устройство нужно снимать. Далее мы рассмотрим, как заменить термостат на Лада Калина.

Замена терморегулятора

На рынке автомобильных запчастей можно встретить большое количество термостатов от различных производителей, их стоимость варьируется от 400 до 700 рублей. При выборе лучше остановиться на оригинальных запчастях «АвтоВАЗа». Каталожный артикул штатного термостата на Калине – 1118-1306010

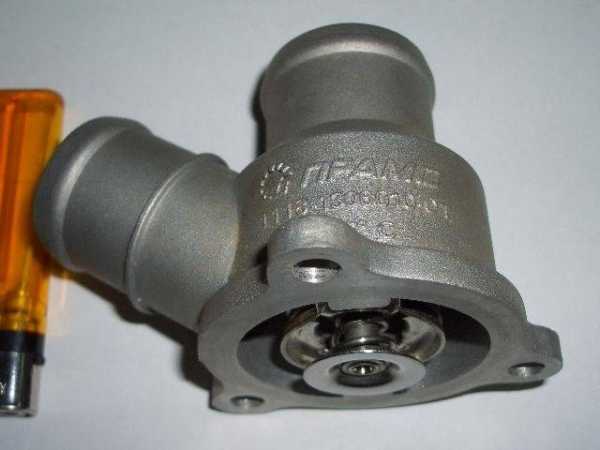

Из аналогов хорошо себя зарекомендовали «Лузар» и «Прамо», но первый часто подделывают, а у второго неважное качество – срок службы в среднем около года. Оригинальное устройство, которое устанавливается с завода, может прослужить более трех лет

Замена термостата на Калине 8 клапанов или 16 оценивается не более чем в 800 рублей вместе с удалением воздуха из системы. Чтобы не платить дважды, можно поменять деталь своими руками. Только перед этим следует проверить устройство на работоспособность описанными способами.

Какие инструменты понадобятся

Для работы потребуется исправный термостат и подходящая ёмкость для слива охлаждающей жидкости из СОД – обычная пятилитровая пластиковая бутылка. Отличия замены на 8- и 16-клапанном двигателе незначительные. На последнем потребуется дополнительно снять стартер, чтобы случайно не залить его антифризом. В остальном порядок действий аналогичный.

Для снятия узла потребуется два накидных ключа, на 13 мм и 12 мм, так как на Калине используются гайки разного размера.

Инструкция по замене

Процесс замены не отличается сложностью и может выполняться самостоятельно, если следовать инструкции. Сначала нужно отсоединить фишку проводов от датчика на воздушном фильтре и снять его. Чтобы правильно демонтировать фильтр, потребуется несколько минут:

• два верхних винта откручиваются полностью вместе с гайкой со стороны силовой установки;
• на корпусе фильтра находится клапан рециркуляции, он тоже должен быть демонтирован;
• поднять клапан вверх и, не отсоединяя шланги, убрать в сторону;
• выдернуть клемму с воздушного датчика и, ослабив хомуты, отсоединить воздушный патрубок;
• покачав фильтр из стороны в сторону, повернуть его корпус и постараться вытащить наружу.

Дальнейший порядок действий:

1. Слить из системы охлаждающую жидкость.
2. Ключом на 8 мм или фигурной отвёрткой ослабить все хомуты всех соединительных шлангов, затем отсоединить их.
3. Открутить на термостате гайку на 12 мм, снять провод.
4. Ключом на 13 мм открутить крепёжную гайку вверху и внизу терморегулятора на шпильках, затем несильным расшатыванием попробовать снять устройство. Для этого не нужно прилагать больших усилий. Учитывайте, что термостат работает в условиях высоких температур, из-за которых корпус буквально «прикипает» к посадочному месту.
5. Посадочное место очистить от грязи и убрать старую уплотнительную прокладку. Потом место обработки вытереть чистой ветошью, нанести силиконовый чехол тонким слоем и выдержать 5-10 минут.
6. Новый термостат устанавливается в обратном порядке. Следует обязательно переставить датчик температуры, сняв его со старого устройства, и не забыть подсоединить провод «массы». Для этого он фиксируется гайкой на верхней шпильке.
7. Соединить все шланги и залить в систему охлаждающую жидкость до максимальной отметки.

После выполнения этих действий нужно запустить двигатель и осмотреть все места, которые отсоединялись. Убедиться в отсутствии утечек можно, несильно надавив на все шланги по нескольку раз. Уровень жидкости в бачке понизится, затем нужно долить антифриз до средней отметки и плотно закрутить крышку.

Контрольная проверка

После выполнения работ по замене детали проблема с перегревом или долгим прогревом должна исчезнуть. Остаётся проконтролировать правильное функционирование термостата

Для этого периодически нужно обращать внимание на стрелку указателя температуры. Если она не поднимается выше 90-95 градусов, то система работает нормально

При замене следует учитывать особенности температурного режима изделий – он может быть как ниже, так и выше средних показателей.

При проведении технического обслуживания автомобиля термостат должен осматриваться в том числе, несмотря на то, что это не входит в регламент. Своевременная замена неисправного устройства предотвратит преждевременный износ деталей двигателя и не допустит перегрева силовой установки. Небольшое устройство с одним клапаном способно влиять на функционирование всей системы отвода тепла от ДВС.

Рекомендуем почитать:

• Подшипник задней ступицы на Ладе Калине: меняем сами
• Печка на Калине своими руками: замена радиатора и вентилятора
• Основные функции резонатора на Калине
• Покупаем глушитель на Калину
• Замена топливного фильтра на Ладе Калине
• Инструкция по замене наконечников рулевой тяги на Ладе Калине

Термостат Калина: признаки неисправности, какой лучше

Замена термостата на Калине в случае выхода его из рабочего состояния может легко производиться самим водителем. Следует рассмотреть более подробно признаки неисправного термостата, изучить инструкцию по замене его на новый прибор, понять, какие необходимы для этого инструменты.

Функции термостата и признаки его неисправностей

Термостат представляет собой один из главных компонентов охлаждающей системы любой машины, он отвечает за ее оптимальный температурный режим и недопущение перегрева двигателя.

Исправный термостат позволяет зимой значительно уменьшить время, необходимое для прогрева мотора.

Работа указанного узла охлаждающей системы машины осуществляется при помощи 2 клапанов, работающих автоматически. Открытие клапанов происходит при помощи термочувствительного элемента, который при превышении нормы температуры в системе начинает плавиться. Движение охлаждающей жидкости в системе возможно по большому или малому кругу. При быстром прогреве двигателя автомобиля большой круг блокируется, и охлаждающая жидкость идет по малому кругу. При температуре системы, достигшей 85°С, клапан частично открывается, жидкость начинает движение по большому кругу. Его полное открытие происходит при температурном режиме в 100°С. При снижении температуры охлаждающей жидкости происходит закрытие клапанов.

Различные нарушения в работе термостата можно определить по следующим признакам:

• происходит перегрев двигателя с последующим выходом его из строя;
• необходим более продолжительный по времени прогрев двигателя.

Заметив неисправности в работе термостата, необходимо срочно провести его замену.

Какой термостат поставить на свою машину, решает владелец. Правильный выбор при покупке указанной детали помогут осуществить следующие рекомендации:

1. Материалом изготовления качественного термостата является латунь или нержавеющая сталь.
2. Термостат на Калину следует покупать у проверенных производителей — АвтоВАЗ, Лузар, Прамо, Элэктон.

Многие владельцы Лады Калины задают вопрос, какой лучше производитель основных узлов системы охлаждения автомобиля.

Все перечисленные выше производители зарекомендовали себя с хорошей стороны. Но лучшим для Калины, по мнению большинства специалистов, считается термостат отечественного производства АвтоВАЗ, он надежный, долговечный, позволяющий двигателю быстро нагреваться до нужного состояния. Указанный прибор имеет болтик для ручной теплорегуляции.

Инструкция по замене узла

Перед тем как поменять термостат на Калине, необходимо провести подготовительную работу, включающую приобретение нового прибора и подбор необходимых инструментов. Для дальнейшей работы понадобятся:

• термостат Лада Калина;
• пустая канистра емкостью 5 л;
• набор отверток;
• силиконовый герметик;
• торцовые ключи на 8, 12 и 13.

Теперь можно приступить к выполнению основной работы, предварительно установив машину на эстакаду. Полная замена термостата состоит из последовательности несложных действий:

1. Производится слив охлаждающей жидкости в подготовленную канистру.
2. Снимают воздушный фильтр, для чего выкручивают верхние болты и гайку, убирают с корпуса разъем, клапан, воздушный шланг, предварительно ослабив хомут.
3. Освобождаются 4 шланга, для этого при помощи торцового ключа на 8 и набора отверток освобождаются хомуты.
4. Откручивают гайку и шпильку, используя торцовые ключи на 12 и 13 и отвертку, извлекают массовый провод и сам термостат.
5. Производится подготовка посадочного места для нового термостата: очистка от пыли, грязи, старых материалов.
6. На посадочное место наносится тонкий слой силиконового герметика, который выдерживается 10 минут для кристаллизации.
7. На подготовленное место устанавливается новый термостат, при этом не забудьте переставить со старого прибора температурный датчик.
8. Все действия по закреплению нового термостата производятся в обратном порядке: прикручивается массовый провод, подключаются 4 шланга и в систему заливается охлаждающая жидкость, не допускайте возникновения воздушных пробок.
9. Осматривается правильность установки прибора при запущенном двигателе, при необходимости подтягиваются хомуты для недопущения утечек.

Поменяв на Ладе термостат, следует провести контрольную проверку.

При движении автомобиля наблюдают за нынешним температурным уровнем охлаждающей системы.

Правильная установка на Калину нового термостата должна полностью ликвидировать все признаки неисправности охлаждающей системы автомобиля.

Функции термостата и признаки его неисправностей

Термостат представляет собой один из основных компонент охлаждающей системы хоть какой машины, он отвечает за ее лучший температурный режим и недопущение перегрева мотора.

Исправный термостат позволяет зимой существенно уменьшить время, нужное для прогрева мотора.

Работа обозначенного узла охлаждающей системы машины осуществляется с помощью 2 клапанов, работающих автоматом. Открытие клапанов происходит с помощью термочувствительного элемента, который при превышении нормы температуры в системе начинает расплавляться. Движение охлаждающей воды в системе может быть по большенному либо малому кругу. При резвом прогреве мотора автомобиля большой круг блокируется, и охлаждающая жидкость идет по малому кругу. При температуре системы, достигшей 85°С, клапан отчасти раскрывается, жидкость начинает движение по большенному кругу. Его полное открытие происходит при температурном режиме в 100°С. При понижении температуры охлаждающей воды происходит закрытие клапанов.

Читайте

Разные нарушения в работе термостата можно найти по последующим признакам:

• происходит перегрев мотора с следующим выходом его из строя;
• нужен более длительный по времени прогрев мотора.

Заметив неисправности в работе термостата, нужно срочно провести его подмену.

Какой термостат поставить на свою машину, решает обладатель. Верный выбор при покупке обозначенной детали посодействуют выполнить последующие советы:

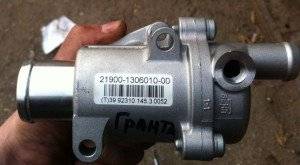

Вот все нужное для установки грантовского термостата

вкалину 1-Термостат 21900-1306010-00 гранта 2- прокладк.

Термостат на калину но термоэлемент от 10-ки

страдал с термостатом

накалину , напрягало что 90-95 градусов рабочая температура ну и лето скоро вдруг закип.

1. Материалом производства высококачественного термостата является латунь либо нержавеющая сталь.
2. Термостат на Калину следует брать у испытанных производителей АвтоВАЗ, Лузар, Прамо, Элэктон.

Неисправности термостата

Конструкция термостата состоит из корпуса с патрубками и чувствительного элемента с клапаном, который собственно, и перекрывает трубопровод. Сам корпус выходит из строя крайне редко, и лишь по причине механического повреждения.

Чаще всего ломается чувствительный элемент. Он представляет собой герметичный цилиндр, заполненный твердым веществом на восковой основе. В цилиндре имеется поршень со штоком. Нагреваясь, вещество плавится и расширяется, толкая поршень. Последний, выдвигается и закрывает клапан.

Самыми распространенными причинами выхода из строя термостата:

• отложения продуктов коррозионных процессов на подвижных частях чувствительного элемента;
• попадание в корпус термостата грязи, накипи или посторонних предметов;
• некачественная охлаждающая жидкость;
• нарушения в работе водяного насоса (помпы).

Одним из симптомов неисправного термостата является перегрев двигателя. Он свидетельствует о том, что ОЖ (охлаждающая жидкость) движется по малому кругу, не проходя через радиатор. Может случиться и наоборот, когда жидкость будет двигаться постоянно по большому кругу. В этом случае мотор будет очень долго прогреваться.

Причины завоздушивания системы охлаждения

Новички в ремонтном деле автомобилей при образовании пробок в основном обращаются в автосервис. Однако вердикт от работников СТО всегда один и тот же – необходима полная замена термостата или комплексный ремонт детали. Насколько это целесообразно, большой вопрос, на который в состоянии ответить только другой специалист.

Почему система охлаждения может стать неисправной:

1. Если происходит утечка охлаждающей жидкости, вы обязательно заметите на выходе следы. Проверьте целостность хомутов и радиатора. Возможно, достаточно замены или частичного ремонта устройства. Циркулирует тосол или нет, можно определить, понаблюдав, перетекает ли жидкость в бачок. Если циркуляция отсутствует, будьте готовы заменить помпу или очистить систему охлаждения специальными очищающими растворами. Водой или очистителями, которые вы применяете на кухне, лучше не пользоваться – результат минимальный, а вот навредить машине вполне реально.
2. Вышел из строя термостат или его составляющие.
3. Загрязнены соты от радиатора.
4. Поломан радиатор.
5. В системе есть пробки.

Кратко о термостате Лада Калина

Главная функция термостата Лада Калина или другого авто заключается в поддержании температуры силового агрегата транспортного средства на рабочем уровне, а также предотвращение его перегрева.

Регулирование температуры осуществляется при помощи специального клапана, который располагается в охлаждающей системе автомобиля.

Данный клапан автоматически открывается в момент, когда машина начинает перегреваться, и закрывается, если двигатель начинает быстро остывать.

Последнее действие чаще всего требуется для того, чтобы в неблагоприятные погодные условия снизить продолжительность прогрева машины.

Все знают, что охлаждающая жидкость передвигается по двум возможным путям: по «большому» и «малому» кругу.

Чтобы автомобиль как можно быстрее набрал нужную температуру, «большой» круг отключается термостатом, после чего жидкость начинает передвигаться только по «малому» кругу до того момента, пока ее температура не достигнет температуры в 85 градусов.

С этого момента клапан начинает постепенно открываться. В момент, когда температура жидкости достигнет рабочей, открытие клапана происходит полностью.

Как узнать, что термостат автомобиля неисправен?

• Прогрев двигателя происходит очень долго;
• Перегрев двигателя, а также быстрый и необоснованный нагрев ОЖ.

Вторая причина наиболее страшное, что может произойти во время эксплуатации автомобиля. Для владельца это чревато затратами, так как перегрев движка может привести к капитальному ремонту.

Далее рассмотрим, что делать в том случае, если термостат вышел из строя. В качестве примера будет приведена замена термостата на Калине.

Перечень необходимых инструментов для замены термостата на автомобиле Лада Калина:

• Набор из нескольких простых отверток;
• Пара торцевых ключей на «12» и «13»;
• Новый термостат для автомобиля Лада Калина;
• Емкость, в которую можно будет слить охлаждающую жидкость (требуемый объем примерно 5 литров);
• Силиконовый герметик;
• Свободное время.

Замена термостата на Калине 8 клапанов

Термостат на Калине состоит из 2-х частей — так называемой крышки термостата и корпуса. Крышка — эта та часть, в которой находится термоэлемент, а корпус — которая крепится к двигателю. Корпуса отдельно не продаются в отличии от крышек, по крайней мере я не встречал. Поэтому можно заменить либо крышку, либо покупать полностью термостат в сборе.

К двигателю он крепится 2-мя гайками вместе с проводом массы от АКБ. Откручиваем их и снимает термостат. В большинстве случаев остатки прокладки приклеятся к двигателю. Их нужно будет удалить ножом либо лезвием.

В корпус термостата вкручен датчик температуры ОЖ. Его нужно выкрутить со старого и вкрутить в новый термостат, либо же просто купить новый. Он крепится под медную прокладку, которую вроде как нужно менять на новую, но практика показывает, что б/у тоже держит нормально. Резьбу самого датчика ближе к прокладке можно легонько промазать герметиком.

На новую прокладку термостата, для уверенности, дополнительно нанес тонкий слой герметика и установил его на подготовленное место. По отзывам в интернете лучше всего покупать оригинальный термостат от АвтоВАЗа. Он прослужит дольше всех. На втором месте фирма «ПРАМО», именно такой я и купил, так как оригинальный просто не смог найти. Некоторые образци могут открываться не при 85 градусах, а при 90-95º. Не уверен, нормально ли это. Так же нужно отметить, что крышка термостата ПРАМО не встанет в корпус АвтоВАЗа, будет мешать бортик, который умельци благополучно спиливают болгаркой.

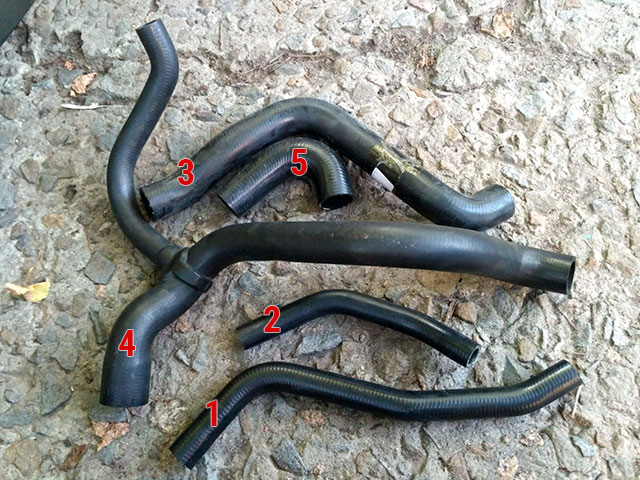

Замену патрубков системы охлаждения Калины можно условно поделить на замену патрубков печки и замену патрубков радиатора. К печке подходят 2 патрубка — подводящий (1) и отводящий (2). К радиатору так же подводящий (3) и отводящий (4). Так же есть небольшой соединительный патрубок (5) от термостата к сифону.

Замена термостата на Калине – как поменять его на элемент от Гранта

Так как эксплуатировать автомобиль с нефункционирующим термостатом категорически не рекомендуется (любой автолюбитель понимает, чем чреват перегрев «сердца» машины), следует без промедления менять эту деталь. Перед началом этого процесса нужно будет выбрать модель термостата, которую вы планируете установить. Совсем не обязательно покупать «родной» элемент. Наоборот, специалисты советуют монтировать термостат Гранта, считая, что он имеет больший ресурс службы.

После этого понадобится слить с бачка некоторую часть жидкости для охлаждения (тосола или антифриза). Выполнить это нетрудно. Водителю достаточно будет поработать насосом, чтобы опустошить систему. Делается это с целью уменьшения потерь жидкости, которые, заметим, все равно будут, но не такими существенными. Далее необходимо демонтировать воздушный фильтр, используя крестообразную отвертку, а, возможно, и заменить его, выполнив следующие операции:

• извлечь элемент, сняв крышку его корпуса;
• установить новую запасную часть, проследив за тем, чтобы направление воздушного потока совпадало с указателем на новом фильтре.
