Как подключить и настроить «весла» на дверях автомобиля

Важные моменты

демонтаж штатных и последующая установка новых ЭСП на задних дверях ВАЗ 2109 производится тем же способом, что указан выше (так как задние двери отличаются от передних лишь расположением ручки штатного стеклоподъёмника: на задних дверях она смещена на 3 см влево);
при снятии обшивки дверей с помощью отвёртки необходимо проявлять осторожность: пластиковые заглушки над крепёжными болтами очень хрупкие. Они легко ломаются, если прилагать слишком большое усилие, поддевая их отвёрткой;
простейшая схема подключения ЭСП, приведённая выше, является далеко не единственной

Автолюбители, хорошо разбирающиеся в электротехнике, предпочитают более надёжные и сложные схемы, в которых применяются монтажные блоки. Вот пример одной из таких схем:

Это интересно: Покраска авто своими руками в гараже

Но следует помнить, что эта схема подключения ЭСП может быть использована только на автомобилях, выпущенных до 98 года.

для машин более позднего выпуска используется другая схема:

Итак, поставить ЭСП на ВАЗ 2109 можно и самостоятельно. Для того чтобы собрать простейшую электросхему, не требуются особые электротехнические навыки. Вполне хватит и знаний из школьного курса физики. А вот на этапе выбора стеклоподъёмников следует быть особенно внимательным. Настоятельно рекомендуется отказаться как от реечных, так и от тросиковых устройств, даже если их цена покажется невероятно привлекательной. Устанавливать следует только рычажные стеклоподъёмники, поскольку лишь они являются гарантией того, что стекло не примёрзнет к двери в морозный зимний день.

Принцип работы контроллера стеклоподъемников

Основой схемы является микроконтроллер Attiny13, выполняющий функции задания времени и логики. Через транзисторы он управляет катушками двух реле, которые в свою очередь управляют работой подъемника окна. После нажатия кнопки «Открыть» или «Закрыть» привод начнет работать. Система оснащена двумя защитами:

Одна из них предназначена для немедленной остановки подъема, когда ветровое стекло сталкивается с неким сопротивлением или достигает своего максимального положения. Тут сделана защита герконом, на котором была намотана катушка из толстой эмалированной проволоки. Когда ток, потребляемый двигателем подъемника увеличивается, катушка намотанная на геркон создаст электромагнитное поле достаточно большое, чтобы заставить сработать его. В свою очередь, он подключит к земле один из входов микроконтроллера, который немедленно остановит работу привода

Еще одной важной гарантией является защита времени, которая играет важную роль при автоматическом закрытии / открытии.
Если во время закрытия / открытия геркон не работает в течение 6 секунд, привод также будет остановлен. Это предотвратит неправильное использование герконового переключателя или неправильную настройку катушки (слишком маленькая например)

Надежная работа микроконтроллера контролируется функцией таймера, который сбрасывается каждые 64 мс. Благодаря этому возможная приостановка программы сбрасывает микроконтроллер, восстанавливая надлежащую работу.

Устройство также имеет четыре дискретных входа (0/1), изолированных от микроконтроллера с помощью оптопары. Чтобы инициировать ввод, для них должно быть присвоено высокое состояние (+12 В). Кнопка «Открыть» — кнопка «Закрыть» или сигнал закрытия окна от центральной блокировки

Если необходимо использовать внешний геркон, он может быть подключен к этому входу, однако не забудьте распаять соответствующие точки на печатной плате (они отмечены). Вместо катушки на герконовом переключателе можно припаять перемычку.

Окно поднимается и опускается с помощью кнопок «Открыть / Закрыть». Нажатие одной из кнопок менее 1 сек. приведет к тому, что окно будет двигаться вверх / вниз, пока кнопка не будет отпущена. После длительного нажатия любой кнопки — более 1 сек., автоматически закроется / откроется стекло. Этот процесс будет прерван, когда:

• любая кнопка снова нажата
• стекло столкнется с сопротивлением на пути (токовая защита)
• окно полностью закрыто / открыто (токовая защита).
• время закрытия / открытия превысит 6 секунд (временная защита).

Как работает электрический стеклоподъемник

Если она не загорелась, то попробуйте поменять контакты местами. Это даст возможность усовершенствовать свой автомобиль, не прибегая к помощи автосервиса.

Способы устранения Если проблемы возникли из-за электропитания, то прежде всего следует проверить предохранители. Если же стекло перемещается с определенным усилием, после аналогичного ослабления гайки короткую направляющую необходимо будет зафиксировать в нижнем отверстии. Располагать кнопки управления можно в любом удобном месте, но лучше всего поставить их в дверной ручке.

Далее после прекращения подачи импульса управления тот конденсатор, который подвергся подзарядке, осуществляет подключение к обмотке реле К 2. Удачной установки. Работа с электрикой Помните, что при помощи предохранителя стеклоподъемника можно защитить все важные узлы от короткого замыкания.

Ремонт своими руками Если после проверки выяснилось, что исправен весь механизм, то необходим ремонт кнопки стеклоподъемника автор видео — Ник86 авто-стройка. При полном закрытии стекла происходит торможение двигателя с одновременным увеличением тока, что в совокупности сопровождается постоянным спадом напряжения на самом резисторе R4.

Для этого необходимо подать на них питание от батареи, а также включить габариты автомобиля. Условно их можно разделить на механические и электрические. Основная кнопка — это кнопка, которая управляет стеклоподъемником той двери, на которой она установлена.

Питание электростеклоподъёмников будем брать от прикуривателя. Это связано с геометрией механизма подъема. Если установка будет выполняться на несколько дверей, то понадобится столько же наборов, сколько дверей. Механическая часть на этом завершена, переходим к электрической

Обратите внимание на схему подключения кнопки стеклоподъемника, сверьтесь несколько раз, чтобы не допустить ошибок

Все подвижные части электропривода обязательно нужно смазать — подойдет состав типа ШРУС. Начинаете все работы с передней двери водительской. Трансформатор мотается на ферритовом кольце 10х6х3, если нет такого — не беда, подойдёт любой похожий по размерам. Работа с электрикой Помните, что при помощи предохранителя стеклоподъемника можно защитить все важные узлы от короткого замыкания. Комплект ЭП для установки на авто Какому виду отдать предпочтение — решение каждого.

Перед тем, как приступать к работе с электрической сетью автомобиля, необходимо позаботиться о собственной безопасности и, конечно же, отключить от аккумуляторной батареи питание. Через предохранитель стеклоподъемника подаете напряжение на всю систему и проверяете работу.
Установка реле на стеклоподъемники ваз 2113

Особенности новой модели

Электропроводка ваз 2114 имеет иную конструкцию, нежели ее предшественница:

1. В салоне автомобиля;
2. В подкапотном пространстве;
3. В задней части кузова.

Новые моторы оснащались более мощной системой зажигания, в результате чего схема электропроводки ваз 2114 на инжектор имела некоторые особенности.

1. Добавился жгут проводов для подключения к клемме модуля зажигания, который подавал импульсы на свечи;
2. Добавился жгут проводов для подключения к электронному коммутатору;
3. Добавилась проводка для подключения клапана адсорбера к контроллеру системы впрыска.

Фото распиновки модуля зажигания

Справочно: бытует ошибочное мнение, что модуль зажигания заменяет собой катушку. На самом деле, в модуле зажигания сразу 2 катушки и 2 коммутатора. Первая катушка подает импульс на 1-й и 4-й цилиндры, а вторая – на 2-й и 3-й цилиндры.

Проводка для ваз 2114 претерпела изменения не только из-за добавления новых электронных устройств, но и благодаря дальнейшим планам автопроизводителя модернизировать функциональность автомобиля.

1. Предусмотрена возможность для подключения обогрева наружных зеркал;
2. Предусмотрена возможность для установки подогрева передних сидений;
3. Предусмотрена возможность для установки передних противотуманных фар и т.п.

Схема подключения противотуманных фар: инструкция для ВАЗ 2114

Подкапотное пространство

Первое, на что обращают внимание владельцы карбюраторной системы питания, это измененная схема проводки ваз 2114 на инжектор. Для работы на обедненной смеси автомобиль оснащается:. Для работы на обедненной смеси автомобиль оснащается:

Для работы на обедненной смеси автомобиль оснащается:

1. Принудительной системой впрыска топлива непосредственно в каждый цилиндр;
2. Установкой на автомобиле системой зажигания увеличенной мощности;
3. Самообучающемуся ЭСУД – электронной системе управления работой двигателя.

Модуль зажигания на ВАЗ 2114 позволяет увеличить мощность искрообразования

Справочно: особенностью нормативов ЕВРО 3 является низкое содержание в выхлопных газах несгоревших компонентов топлива. С этой целью топливная система автомобиля снижает количество бензина в топливовоздушной смеси, компенсируя это лучшей наполняемостью цилиндров за счет принудительного впрыска топлива.

Чтобы поджечь в цилиндрах двигателя обедненную топливовоздушную смесь, необходимо обеспечить более мощную искру в тот момент, когда поршень находится в ВМТ (верхней мертвой точке).

Реализовано это с помощью установки модуля зажигания, принцип работы которого реализован:

1. Генератор вырабатывает переменный электрический ток;
2. Он подается на ЭБУ, который преобразует его в постоянный ток;
3. Из блока управления ток подается на обмотки катушек модуля зажигания;
4. Высокое напряжение генерируется во вторичной обмотке (по закону индукции) катушек;
5. Подается на свечи зажигания в момент начала фазы поджига.

Совет: если у вас есть желание разобраться в работе системы зажигания и питания автомобиля, неплохо бы посмотреть видео материалы из школьного курса физики. Или найти ролики на сайтах автомобильной тематики.

Салон автомобиля

На модель ВАЗ 2114 автопроизводитель разработал и установил новую торпедо, которая отличалась от предшественницы:

1. отсутствием в верхней части бардачка – он был перенесен ниже;
2. новой панелью приборов;
3. появлением бортового компьютера

Справочно: бортовой (маршрутный) компьютер давал показания о температуре наружного воздуха, о напряжении в бортовой сети автомобиля, текущем расходе топлива, запасе хода и другие параметры.

Торпедо ВАЗ 2114 с новой панелью приборов, более известная как «европанель»

Появление новых электронных компонентов привело к тому, что изменилась схема проводки панели ваз 2114.

1. добавился жгут проводки с разъемом под бортовой компьютер;
2. появился датчик температуры наружного воздуха, устанавливаемый перед радиатором;
3. появилось реле вольтметра.

Схема подключения стеклоподъемников на ВАЗ 2114

Кроме того, добавился жгут проводов к панелям передних дверей, которые комплектовались электрическими стеклоподъемниками.

На представленной схеме обозначены:

1. монтажный блок с выводом «А» к источнику питания и «Б» — к выключателю наружного освещения;
2. реле включения электрических стеклоподъемников «К5»;
3. переключатель правой передней двери «2» и «5» — левой двери;
4. моторедуктор правой двери «»3» и «4» — левой двери;
5. выключатель зажигания «6».

Проводка на ваз 2114 стеклоподъемников комплектовалась и исполнительным блоком

Блок управления стеклоподъемниками калина

Иногда на этапе обкатки автомобиля начинает работать со сбоями блок управления стеклоподъемниками, Калина в данном случае не является исключением. Нередко такой блок просто отказывается перемещать в пространстве задние или передние стекла. Причин для подобного существует множество. К наиболее распространенным относится дефект сборки и ошибки при эксплуатации. В любом из этих случаев можно самостоятельно провести диагностику стеклоподъемников Калины.

Анализ сложившейся ситуации

Водители с начальными умениями работать с инструментами поймут, что нужно делать, если не работает стеклоподъемник на Калине. Для начала нужно в монтажном блоке проверить установленный предохранитель и реле. Поставляемая с официальной инструкцией по эксплуатации транспортного средства схема обозначает указанные элементы как F2 (25 А) и К2 соответственно. Если проблему обнаружить не удалось, то дальше осмотр переносится на клеммы электродвигателя машины Лада Калина.

Для этого необходимо аккуратно демонтировать обшивку двери. Узнать точный уровень напряжения поможет мультиметр или тест-лампа 12 В. Если клеммы показали отсутствие напряжения, нужно проверить наиболее вероятных виновников возможной неисправности. На первом месте находится кнопка стеклоподъемника, а следом идет проводка, соединительные разъемы.

Отсутствие заметных следов неисправности здесь требует проверить блок управления стеклоподъемниками

Важно сделать 1 оговорку: у транспортного средства, представленного в комплектации люкс, осмотреть необходимо центральный блок кузовной электроники (ЦБКЭ). Завершается процедура диагностики неисправности выводом о прохождении тока на электродвигатель или об отсутствии такового

Если ток есть, но движение стеклоподъемников Калины не наблюдается, возможную причину следует искать в нижеописанных областях:

• перекос стекла;
• зажим стекла;
• трос стеклоподъемника порвался или перетерся;
• износ щитка двигателя привода стекла;
• западение щитка двигателя привода;

Дальнейшие действия основаны на сущности выявленной неисправности. В худшем случае замена сломавшейся или износившейся детали займет 70 минут. Все зависит от опыта автовладельца и фактической поломки. К примеру, удаление и установка нового реле потребует около часа.

Техническое обслуживание транспортного средства

Менять любые детали в машине рекомендуется только на оригинальные. Соблюдение указанного требования исключит последующие внеплановые ремонты. Если обслуживания требует кнопка стеклоподъемников Калины, то для начала понадобится найти необходимые инструменты.

Используя 2 маленьких плоских отвертки, нужно извлечь из пазов блок. Непосредственная замена производится без резких движений, чтобы не сломать хрупкие элементы. Как только становится возможным добраться до проводки, нужно с не меньшей аккуратностью избавиться от штекера. Сделать это можно при мощи незначительного физического усилия. Для отсоединения второго штекера используется фиксатор.

После того как блок питания стекол извлечен, его необходимо осмотреть. Наличие любых механических повреждений говорит о необходимости обязательной замены. Даже углубленный ремонт не поможет восстановить его работоспособность. Перед установкой нового блока необходимо провести еще одну проверку. Ее актуальность возрастает, когда речь идет о замене реле.

После удаления неисправной детали следует вручную проверить все соединительные крепежи и провода. Следы обугливаний или повреждений — знак, говорящий о том, что кнопка стеклоподъемника Калина с большой вероятности нуждается в замене. Если этого не сделать, то необходимость повторного ремонта назреет в течение 2-3 месяцев. Обуславливается это повышенной нагрузкой на стеклоподъемник Лада.

Установка исправного блока происходит строго в обратной последовательности. Вначале аккуратно подключаются провода и 2 штекера. Если кнопка стеклоподъемника подвергалась каким-либо манипуляциям, надежность ее фиксации надо проверить вручную. Если визуальный осмотр не выявил каких-либо проблем, то кнопка стеклоподъемника Калины водружается на свое место.

Электрические приводы

Намного продвинутей оказываются приводы с электромоторами. Но они на «классические» автомобили ВАЗ устанавливались исключительно автовладельцами – на заводе такая опция не была предусмотрена. Главное (по мнению тех, кто производил эти машины на протяжении почти 30 лет) – это колеса на железном кузове и какой-нибудь мотор, лишь бы в движение приводил эту всю конструкцию.

Если присмотреться внимательнее, то будет видно, что комфортом конструкторы не озадачивали себя, думали только о том, как сэкономить на производстве. И в автомобильной схеме подключение стеклоподъемников не было предусмотрено. Поэтому всю проводку приходится монтировать самостоятельно.

Но многие автовладельцы взяли на себя обязанность завода и занялись установкой электростеклоподъемников самостоятельно. Чаще всего выбор падает на шарнирно-рычажные механизмы, у которой можно выделить несколько преимуществ:

1. Достаточно низкая стоимость комплекта.
2. Электрические стеклоподъемники просты в монтаже.
3. Не нужно искать комплектующие – все, что необходимо для установки, уже имеется в наличии, в том числе провода и кнопки.
4. Устройства имеют высокую надежность, быстро работают и не издают шума (последнее преимущество более актуально для современной Весты, нежели для «семерки»).

Фотоинструкция (от производителя) по установке электростеклоподъемников «ГРАНАТ» на ВАЗ-2108

Вы смотрели

Перед началом работ необходимо ознакомиться с инструкцией по эксплуатации автомобиля и дополнительно установленного оборудования и выяснить возможность отключения аккумулятора, так как это может повлиять на работу бортового компьютера, настройку аудио аппаратуры и других устройств.

Если аккумулятор отключить нельзя, рекомендуется на время монтажных работ удалить предохранители цепей, к которым подключаются электростеклоподъемники и освещение салона автомобиля.

Снимаем обивку дверей. Поднимаем стекло в верхнее положение, и фиксируем от самопроизвольного опускания.

Установка показана на стенде с предварительно снятой обивкой, дверь ВАЗ-2109, порядок установки для ВАЗ-2108 аналогичен.

Заводим механизм стеклоподъемника через технологическое окно двери.

Сверление отверстий для установки механизма не требуется, стрелками на фотографии показаны места крепления механизма гайками М10.

Включением моторедуктора поднимаем верхнюю планку механизма вверх таким образом, чтобы она находилась напротив технологического окна.

Совмещаем держатель стекла с механизмом ЭСП и крепим винтами (показано на фото стрелками).

Включением проверяем что стекло во время подъема и опускания не перекашивает, регулируем при необходимости.

Стекло должно перемещаться без рывков и заеданий. В случае невыполнения данного требования, необходимо ослабить крепление стеклоподъемника к стенке двери, слегка повернуть весь механизм в ту или другую сторону и затянуть предварительно крепежными деталями. После повторной проверки и выполнения данных требований окончательно затянуть крепежные детали.

Из полости двери, через отверстие в стойке, протягиваем двухжильный провод по салону до места расположения переключателей. Вставляем контакты в корпус, контакты на другом конце провода соединяем с электродвигателем стеклоподъемника.

Корпуса с проводками соединяем с переключателями. Выполняем соединения в соответствии со схемой подключения электростеклоподъемника:

Присоединяем аккумулятор. Включаем габаритные огни автомобиля, при этом должна включиться подсветка переключателя электростеклоподъемника.

Пробным включением проверяем работоспособность стеклоподъемника.

В итоге должно получиться как на видео:

Устанавливаем на место обивку двери. Ставим декоративные заглушки в отверстия от ручек штатных стеклоподъѐмников в обивках дверей и закрепляем их зажимами.

Установка доводчиков стекол на Ваз своими руками

Доводчик предназначен для совместной работы с автомобильной сигнализацией или другим устройством, имеющим специальный выход, на котором появляется импульс, отрицательный или положительной полярности, при изменении состояния системы ( например при постановке на охрану).

Для начала установки необходимо проверить, открываются и закрываются ли стекла автомобиля кнопками при выключенном зажигании, если нет, то необходимо найти в блоке предохранителей реле отвечающие за открытие закрытие стеклоподъемников, вынуть его и вместо него установить перемычку как показано на фото.Без этой перемычки доводчики закрытия стекол работать не будут.

Рис.1. Монтажный блок предохранителей и реле автомобиля ваз 2114

Рис.2 Перемычка вместо реле стекло подъемников — залог того что доводчик стекол у вас будет работать.

После подготовительного этапа снимаем обшивку водительской двери (обшивка пассажирской двери остается на месте)

Рис.3. Снимаем обшивку водительской двери для установки доводчика.

И устанавливаем доводчик на дверку автомобиля как показано на фото.

Рис.4, рис5. Установка модуля блока доводчика на водительскую дверь

Смотрим схему установки доводчиков.

Рис.6 Схема подключения доводчика стекол

Рис.7. Комментарии к схеме подключения доводчика стекол.

И схему электропроводки вашего автомобиля(в качестве примера установка доводчика произведена на автомобиле ваз 2114, нас интересует только фрагмент с самими стекло подъемниками и смотрим.

Черный провод подключаем к массе автомобиля. Или тупо к черному проводу , т.к. он соединяется с массой.

Белый/желтый провод и желтый провод подключаем к центральному замку вашего автомобиля.

Ищем провод, отвечающий за открытие стеклоподъемника водительской и пассажирской двери, и подключаем к ним 4 провода в разрыв.

«Подключение в разрыв» означает, что провод режется пополам и производиться подключение со стороны кнопки и со стороны мотора.

Режем пополам оранжевый провод и подключаем к нему со стороны кнопки провода с доводчиков. Со стороны кнопки зеленый с черной полосой, а со стороны мотора зеленый провод доводчика стекол.

Режем пополам голубой с черной полосой и подключаем к нему со стороны кнопки провода с доводчиков. Со стороны кнопки синий с черной полосой, а со стороны мотора синий провод доводчика стекол.

Тщательно пропаиваем и изолируем все соединения.

Собираем обшивку двери и пользуемся доводчиками.

Как устроены стеклоподъемники и их виды

В основном, данное устройство оборудовано в дверце автомобиля, в отдельном специальном подрамнике или же на самом корпусе.

Устройство стеклоподъемников состоит из:

• привода;
• подъемного механизма;
• блока управления.

Все составляющие устройства объединены в общий блок, который состоит из кнопок и микросхем.

Привод комплектуется электрическим двигателем, червячной и зубчатой передачей. Подобная конструкция позволяет создать усилие на подъемник, который, в свою очередь, запускает в действие режим поднятия или опускания стекол. Сам процесс перемещения стекла происходит благодаря электродвигателю, который в свою очередь запускается при нажатии кнопки в салоне автомобиля. ЭСП значительно повышают комфорт и легко встраиваются в корпус.

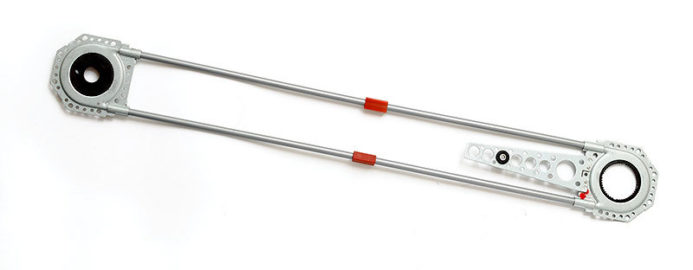

Механизм подъема имеет некие разновидности, которые отличаются между собой строением и принципом действия:

Если сравнить данные типы стеклоподъемников, можно отметить, что реечный механизм подъема отличается своей долговечностью. Он состоит из электрического мотора, который приводит в действие шестерню, благодаря чему происходит процесс передвижения линейной системы реек. Данный тип обладает низкой степенью шума и высокой скоростью поднятия и опускания стекла. Рациональнее всего устанавливать реечный механизм на правый или левый передний подъемник, так как они не будут отвлекать своим шумом. Более того, быстрое и легкое движение стекла водителю необходимо из соображений безопасности и комфорта.

Если же выбирать тросовый подъемник, то стоит учесть его быстрое изнашивание. Данный тип подъемника выбирают большинство автомобилистов, так как он обладает высокой ремонтопригодностью. Изношенные или деформированные механизмы и запчасти можно с легкостью найти в любом специализированном магазине.

Рычажный тип ЭСП отличается своей надежной конструкцией и небольшим размером. Его механизм подъема может состоять из одного или двух рычагов, которые обеспечивают равномерное перемещение стекол. Их конструкция позволяет легко их монтировать и демонтировать. Такой вид стеклоподъемника подходит практически к каждой модели автомобиля.

Главным преимуществом электростеклоподъемников является доводка стекла, которая позволяет закрывать окна автоматически при включении сигнализации.
