Как правильно поставить тросик стеклоподъемника ваз 2107

Конструкция стеклоподъемников

Типы привода

Начнем с механизма привода, как уже отмечено, он бывает двух видов – механический (он же — ручной) и электрический.

1. Механический представляет собой небольшой шестеренчатый редуктор. С таким типом привода обычно применяется тросовый исполнительный механизм. Поэтому такой редуктор состоит из двух шестерен, имеющих между собой зацепление. Ведущая шестерня – небольшая по размерам, и именно ее вращает водитель посредством ручки, установленной на двери. Ведомая же – значительно больше по размерам, она является барабаном для наматывания троса. За счет разных размеров этих шестеренок достигается относительная легкость открывания и закрывания стекла.
2. В электрическом же приводе тоже используется редуктор, но уже типа «червяк-шестерня». На валу электродвигателя имеется червяк, который зацеплен шестерней. Сам двигатель привода – реверсивного типа, то есть при смене полярности у него изменяется сторона вращения, что и позволяет использование всего одного элемента, чтобы и опустить, и поднять стекло. Такой привод используется со всеми типами исполнительных механизмов.

Исполнительные механизмы

1 – ручка стеклоподъемника; 2 – облицовка ручки стеклоподъемника; 3 – розетка ручки стеклоподъемника; 4 – механизм стеклоподъемника; 5 – верхние ролики; 6 – винты крепления прижимных пластин; 7 – прижимные пластины; 8 – кронштейны опускного стекла; 9 – опускное стекло; 10 – трос; 11 – нижний ролик; 12 – болт; 13 – натяжной ролик

Теперь, что касается исполнительных механизмов. С обоими видами приводов может применяться тросовый тип. При этом для механического и электрического механизмов конструкция их отличается, причем существенно.

Конструкцию механического привода и тросовым исполнительным механизмом рассмотрим на примере ВАЗ-2107. В его состав помимо редуктора входят 4 ролика между которыми перемещается трос, с закрепленными на барабане концами. Один из роликов является натяжным и обеспечивает должное натяжение троса на весь период эксплуатации, поскольку в процессе ее он растягивается.

Два ролика являются верхними и соединены они при помощи натяжных пластин с кронштейнами стекла. Из-за этого при опускании или подъеме ролики перемещаются вместе со стеклом. Последний ролик – нижний, является неподвижным и закреплен он на двери.

Между этими роликами особым способом проложен трос. Причем он не является закольцованным. При подъеме или опускании конец с одной стороны его разматывается с барабана редуктора, а второй – наматывается. Благодаря этому и достигается возможность перемещения верхних роликов, а вместе с ними и бокового стекла.

В электрическом же приводе тросовый исполнительный механизм имеет другую конструкцию. В его состав входит направляющая на концах которой установлены ролики. Электродвигатель с редуктором вынесен немного в бок от этой направляющей. Приводной трос уложен между роликами направляющей и идет к барабану редуктора, где и закрепляется.

На участке между роликами направляющей к тросу присоединен ползун, который в свою очередь соединен со стеклом. При включении электродвигателя одна сторона троса начинает наматываться на барабан, а вторая – разматываться. За счет этого трос между роликами перемещается, а с ним и ползун со стеклом.

Рычажный исполнительный механизм работает по другому принципу. Имеется рычаг, на одном конце которого сделан полукруглый зубчатый сектор, связанный с ведомой шестерней редуктора. Другой конец его соединен с планкой, на которую посажено стекло. Рычаг со стороны сектора посредством кронштейна соединен с неподвижной пластиной, закрепленной на двери.

Есть исполнительные механизмы, включающие в конструкцию два рычага, причем второй играет роль вспомогательного.

Третий тип исполнительного механизма – реечный, при этом имеется несколько его видов. Один из таких механизмов имеет неподвижную направляющую с зубчатым сектором по всей длине. Этот сектор имеет зацепление с шестерней редуктора. В такой конструкции двигатель с редуктором – подвижные и они соединены со стеклом. То есть при включении двигатель с редуктором и стеклом начинают перемещаться относительно рейки.

Видео: Замена стеклоподъемника ВАЗ 2109. Сделай Сам!

Также в конструкцию электростеклоподъемников входит механизм управления, представляющий собой обычные клавиши, через которые производится запитка электродвигателей от бортовой сети авто.

Неисправности стеклоподъёмников и пути их устранения

Данный «симптом» весьма просто перепутать с обычным режимом работы стеклоподъемника (потому что все мало-мальски сложные, составные узлы в автомобилях ВАЗ при работе обязательно издают звуки). Но разумнее взять за правило: если в работе стеклоподъемника появляются хоть какие-то шумы, это означает, что необходимо их смазать. Потому что если этого не сделать, то следующим событием станет, непосредственно, поломка механизма.

Случается, что закрыть или открыть стеклоподъемник невозможно. Клин механизма – весьма распространенная ситуация. В этом случае для этого могут быть следующие причины:

• либо это поломалось сварное соединение, которое крепит трос на планке стекла. (Тогда нужно открепить трос и заново приваривать оторвавшийся кронштейн);
• либо сбилась корректная намотка троса на блок. (Тогда стоит попробовать аккуратно его размотать, однако, в случае неудачи нужно быть готовым, что придется заменять весь механизм);
• переклинивание механизма подъемника может произойти из-за банального износа и поломки зубьев шестеренок. (В этом случае решение единственное – замена дефектных деталей).

Падает стекло

Характерной только для автомобилей ВАЗ неисправностью стеклоподъемника является… падение стекла. Вниз, но не до конца. Причиной этого является ослабление натяжного троса, в результате чего происходит провисание стекла. Возможно, что нужно просто натянуть трос, а возможно, что это вылетел из крепления его конец. В последнем случае стеклоподъемник придется разобрать, чтобы восстановить целостность троса и намотать его заново.

Схема протяжки троса для 2104, 05, 07

Работа стеклоподъёмника настроена и отрегулирована заводом-изготовителем, поэтому вмешиваться в неё следует предельно внимательно и аккуратно, иначе может появиться заедание механизма, похрустывание и треск.

Из личного опыта советую до того, как приступить к выполнению самостоятельного ремонта механизма стеклоподъёмника, внимательно изучить устройство и ознакомиться с подробной инструкцией по устранению неисправностей. Даже если кажется, что многие из них вполне возможно устранить, вооружившись отвёрткой и гаечным ключом, в некоторых случаях может потребоваться полная замена стеклоподъёмника.

Прежде чем приступать к самостоятельному ремонту, необходимо изучить устройство стеклоподъёмника и принцип его работы

Установка электростеклоподъёмников на ВАЗ 2107

Комфорт управления стеклом с кнопки, экономия времени и усилий, повышение привлекательности салона машины без надоевших ручек — это неполный список преимуществ электрических стеклоподъёмников. Поэтому владельцы «классических» авто, в частности, ВАЗ 2107 при замене устанавливают на свою машину именно их.

Современные электрические стеклоподъёмники ВАЗ 2107 отличаются повышенной надёжностью, возможностью самостоятельной установки и позволяют управлять стёклами дверей лёгким нажатием кнопки. Они успешно работают в тандеме с сигнализацией, обеспечивая автоматическое закрытие стёкол при постановке автомобиля на охрану.

Выбираем тип электрического стеклоподъёмника

Существует два варианта установки и подключения комплектов электрических стеклоподъёмников:

1. С сохранением заводского стандартного механизма и дополнительной установкой электромотора. Это более простой и дешёвый способ, но при этом увеличивается риск выхода из строя всей системы при перегреве мотора.
2. С монтажом отдельного комплекта оборудования. Стоимость его выше, но этот способ отличается большей надёжностью в эксплуатации.

На рынке автомобильных товаров для ВАЗ 2107 есть комплекты электрических стеклоподъёмников разных производителей, наиболее популярные из них «ГРАНАТ» и «ФОРВАРД» реечного типа. Рейка стеклоподъёмника является корпусом, в котором расположено устройство перемещения стекла — зубчатая цепная передача. Уже на рейке закреплён неподвижный электродвигатель, приводящий весь механизм в работу.

В предлагаемый продавцом комплект электрических стеклоподъёмников входят:

• инструкция по установке;
• два электростеклоподъёмника;
• жгут электропроводки;
• два переключателя;
• декоративные заглушки для отверстий, оставшихся от механических стеклоподъёмников.

Как установить электростеклоподъёмник на ВАЗ 2107

Произвести монтаж электрических стеклоподъёмников достаточно сложно, но возможно. Работы удобнее проводить в гараже или закрытом боксе.

Вам потребуется комплект стеклоподъёмников, гаечные ключи, отвёртки, пассатижи, болты и гайки разных размеров, фиксаторы для стекла, провода и предохранители. В процессе монтажа могут быть выявлены неисправности, для устранения которых потребуется покупка дополнительных запчастей. Перед установкой обязательно изучите инструкцию.

Для подключения электростеклоподъёмников нужно определить место, откуда вы возьмёте питание. В ВАЗ 2107 это удобнее всего сделать от прикуривателя. Если такой вариант не подходит, тогда электропроводку придётся вести от аккумулятора.

Важный этап после монтажа самого механизма электростеклоподъёмника — установить кнопки управления подъёмом и опусканием стекла. В автомобиле ВАЗ 2107 места для таких кнопок, естественно, не предусматривались, поэтому удобное для вас расположение вы можете выбрать самостоятельно. Учтите, что чем дальше вы расположите кнопки от двери, тем длиннее понадобятся провода. Поэтому удобнее расположить их на внутренней дверной ручке.

Порядок работ по установке электростеклоподъёмников на ВАЗ 2107 следующий:

1. Отключить клеммы аккумуляторной батареи автомобиля во избежание возможности замыкания проводки.
2. Поднять стекло вверх, закрепив его скотчем, чтобы оно не упало, когда будут сняты крепления механического стеклоподъёмника.
3. Снять заводской стеклоподъёмник.

Видео: установка электрических стеклоподъёмников на ВАЗ 2107

Итак, мы рассмотрели устройство, виды и основные неисправности стеклоподъёмников ВАЗ 2107. Заводом предусмотрена конструкция ручных стеклоподъёмников, тросовых или реечных. Наиболее частые неисправности таких стеклоподъёмников — это перекручивание или обрыв троса, износ шестерёнок, ослабление крепления натяжного ролика, что приводит к скрипам, заклиниванию, падению стекла. Исправить большинство поломок можно самостоятельно, чаще всего путём переустановки троса или замены всего механизма. Для повышения комфорта управления ВАЗ 2107 можно установить электрические стеклоподъёмники, а благодаря приведённой пошаговой инструкции сделать это можно самостоятельно.

Установка нового стеклоподъемника

Новый механизм должен в обязательном порядке обладать скобой, которая фиксирует две ветки тросиков. Ее нельзя снимать до того момента, пока не будет произведена полноценная установка.

В целом процесс монтажа выглядит следующим образом:

1. Установка и фиксация корпуса на «свое» место.
2. Установка тросов вокруг роликов.
3. Закрепление обойм стекла с тросом. Он фиксируется винтами с помощью 2-х скоб.
4. Монтаж направляющего желобка.
5. Натяжка троса.
6. Теперь убирается скоба, которая фиксирует ветви троса.
7. Установка дверной обивки и ручки.

Обводить тросик вокруг роликов можно двумя путями через опору качения (верхнюю или нижнюю). Если обводка идет через нижний ролик, тогда трос направляется следующим образом:

1. Левый направляющих ролик (нижний).
2. Левая направляющая опора (вверху).
3. Центральная натяжная катушка (внизу).
4. Направляющий элемент справа вверху.

Если производится замену фронтального стеклоподъемника, тогда можно обводить через верхнюю катушку в обратной последовательности.

Процесс натяжки:

1. Опустите стекло в нижнее положение.
2. Поверните ручку до упора в направлении опускания стекла.
3. Отрегулируйте натяжение троса путем передвижения необходимого ролика.
4. Зажим болта, который фиксирует ролик.

Обратите внимание на то, что натяжка должна быть чувствительной. Трос не должен быть перетянут, но и позволять ему болтаться, также не стоит

В данной статье, в доступной форме и с использованием фото, излагается о том, как правильно поставить стеклоподъемник на ваз 2107. Так же описаны некоторые особенности регулировки отдельных электроагрегатов данной марки автомобиля.
Очень многие владельцы автомобилей довольно часто сталкиваются с весьма неприятной проблемой – затруднены подъем, и опускание бокового стекла, особенно его подъём. При этом стеклоподъёмник издаёт довольно неприятный характерный скрип.
Всё это говорит о том, что механизм подъёмника износился и требует ремонта. А в некоторых случаях может понадобиться и его замена.
Для того, чтобы сэкономить деньги данный ремонт можно успешно выполнить своими руками. Для этого, кроме настойчивости и желания, необходимо знать устройство подъёмного механизма и иметь надлежащие условия для выполнения работ.

Разновидности

На данный момент существует только два вида стеклоподъемников для автомобилей:

• реечные;
• тросовые.

Последний вариант является наиболее простым и востребованным среди владельцев отечественных автомобилей, а потому и самым популярным на российском рынке. Тросовые электрические стеклоподъемники представляют собой двигатель с редуктором и катушкой. На последнюю наматывается специальный трос, приводящий в действие верхний барабан. В свою очередь, он соединяется через шлицы со стандартным стеклоподъемником. Замена стеклоподъемника ВАЗ 2107 подобного рода не требует особых навыков, умений и знаний. Благодаря этому поменять данный механизм может даже начинающий автолюбитель.

Как поставить стеклоподъемник на ваз 2107

Все мы понимаем, что денег на хороший импортный автомобиль нам придется зарабатывать долго и очень долго, поэтому рано или поздно мы решаемся на покупку родного нам ВАЗа. И тут мы начинаем менять все под себя – это касается и электро стеклоподъемников. Если это ваш первый автомобиль, тогда возникает вопрос, а как установить стеклоподъемники на ваз 2107?  Для начала мы поймем как работает стеклоподъемник ваз 2107.

Устройство стеклоподъемника ваз 2107

1. Ручка стеклоподъемника;
2. Называется облицовочной втулкой с посадочным пазом для ручки стеклоподъемника;
3. Называется розеткой ручки стеклоподъемника;
4. Называется звездочным механизмом стеклоподъемника;
5. Верхние ролики;
6. Болты для крепления прижимной пластины;
7. Сама прижимающая пластина;
8. Кронштейн, который фиксирует стекло;
9. Стекло;
10. Сам тросик;
11. Нижний ролик;
12. Гайка с болтом, которые служат креплением нижнего ролика;
13. Натяжной ролик;

Отличительной особенностью, ваз 2107 от других предшественниц является то, что в конструкции подъемника стекла предусмотрен 4-й дополнительный подшипник для натяжения троса. Такое изменение произошло из-за того, что боковое стекло имеет цельную конструкцию и отсутствует, так называемая среди водителей «форточка».

Теперь для вас устройство стеклоподъемника ваз 2107, уже более менее знакомо, поэтому мы перейдем к демонтажу.

Как разобрать стеклоподъемник на ваз 2107, пошагово:

1) Опускаем стекло до упора вниз;

2) Затем, снимаем ручку стеклоподъемника. Для этого вам нужно, между облицовочной втулкой и ручкой, попытаться отсоединить стопорную разрезную шайбу. Выполнить эту процедуру, без плоской отвертки у вас не получится. В результате, вы раздвинете разрезные края шайбы и выведите ее с зацепления.

3) После этого вы сможете снять декоративную накладку на дверке автомобиля, тем самым открыть доступ к дверному проему.

4) Ключом R10, не до конца откручиваете болт крепления нижнего ролика. После чего, сместив натяжной ролик,  ослабляем натяжение тросика.

5) Трос снимаем с роликов.

6) Берем ключ R8 и отвинчиваем 3-ри гайки, которые крепят подъемный механизм.

7) В конечном итоге, изымаем старый механизм, через технологический проем в двери. На этом, мы закончили разборку стеклоподъемника на ваз 2107.

Примечание: Если механизм имеет серьезные повреждения, тогда стоит его заменить.  Если вы решили произвести ремонт и установить аналогичный, то установку производите в обратном порядке. Также в тех местах где концы троса входят в сам механизм, необходимо закрепить проволокой – это облегчит установку стеклоподъемника.

Как установить электрический стеклоподъемник на ваз 2107

Сейчас рынок предлагает нам, широкий ассортимент от отечественных и зарубежных производителей электростеклоподъемников. Среди отечественных, на рынке автопрома, хорошо себя зарекомендовали «Гранат», «Форвард» и «Катран».

Однако большинство владельцев ВАЗ 2107, сталкиваются с одной и той проблемой. Проблема эта заключается в том, что на ВАЗ 2107 отсутствует поворотная форточка и стекло опускается по всей длине двери, в результате установка вышеуказанных моделей стеклоподъемников очень затруднена – из-за того, что остается очень мало места для установки.

Но не переживайте, выход есть и найти его вы можете у производителей подъемников SPAL и Delux. Конечно цена не из дешевых, зато качество у этих производителей на 1-м месте.

Установка подъемника стекла ваз 2107:

1) Изучаем инструкцию установки;

2) Для безопасности выполнения ремонтных работ, отсоедините провода от клеммы аккумулятора;

3) Затем демонтируем старый механизм;

4) Подбираем место и по инструкции производим установку электромотора;

5) После этого, подготавливаем посадочные отверстия для будущих кнопок включения подъемника. Самым удачным местом будет являться панель приборов.

6) По схеме в инструкции, производим подключение электропривода;

7) Кнопки вставляем в отверстия;

На этом замена обычного на электро стеклоподъемник завершена. Для проверки работоспособности, подключаем клеммы аккумулятора на место и пробуем нажимать на кнопку. Также наша редакция настоятельно рекомендует просмотреть видео, в котором вы узнаете о возможных трудностях, которые могут возникнуть во время замены.

Установка стеклоподъемника ваз 2107 видео

Если автолюбителям статья понравилась, оставляем комментарии и делимся с друзьями!

Комментирование и размещение ссылок запрещено.

Как Поменять Стеклоподъемник На Ваз 2107

Как поменять стеклоподъемник на ВАЗ-2107

Окна в любом автомобиле должны быть в хорошем рабочем состоянии, даже если они используются редко. С завода ВАЗ-2107 имеет кабельные подъемники с ручным управлением. Если на автомобиле установлен электропривод, это уже указывает на то, что владелец автомобиля просмотрел вид. В этой статье мы рассмотрим, как самостоятельно заменить блок питания на «семейный».

Особенности дизайна

Большинство владельцев седьмой модели нового поколения уверены в процессе замена стеклоподъемников несколько сложно. Это связано с тем, что стекло крепится к опорам и кабелю не в одном месте, а в двух местах. Это решение требовало добавления другого видео. 4 из них в настоящее время используются (три для направления, один для натяжения).

Его вполне можно заменить простыми инструментами:

Пошаговая замена у входной двери

Установить новый электрическое окно, Вы должны сначала удалить старый механизм.

1. Удалите три винта, которые крепят ручку к двери.
2. Снимите ручку.
3. Снимите обшивку с двери.

Перед разборкой заводской лебедки соедините две проволочные ветви.

Это необходимо для того, чтобы трос не выпал из канавок в барабане и механизм можно было использовать повторно.

Структурное удаление выглядит следующим образом:

1. Опустите стекло на один оборот ручки стеклоподъемника, чтобы через технологические дверные проемы вы могли добраться до кабельного замка и стеклянных опор.
2. Один винт должен быть полностью отвинчен, а другой слегка ослаблен на кронштейне, чтобы закрепить трос на выступе подшипника. Выведи это.
3. Поднимите стекло в самое верхнее положение и закрепите его стандартной отверткой. Вы можете использовать другие инструменты в вашем распоряжении.
4. Возьмите ключ на 10 и слегка ослабьте гайку, который крепится натяжной ролик. Он сосредоточен под дверью.
5. Снимите трос с натяжения и три направляющих катушки.
6. Удалить три гайки это прикрепить блок питания для окон на двери.
7. Ослабьте 2 гайки крепления направляющей канавки и сдвиньте ее вправо.
8. Завершающим этапом является снятие окна с двери.

Электростеклоподъемник

как заменить ручной оконный контроллер ключами [проект VAS 2104]

Сняв механизм, вы можете проверить, как вращаются ролики.

Установка нового стеклоподъемника

Новый механизм должен иметь кронштейн, который закрепляет две кабельные ветви. Его не следует удалять до завершения установки.

В общем, процесс установки выглядит так так:

1. Установка и закрепление корпуса в «своем» месте.
2. Монтаж кабелей вокруг роликов.
3. Крепление стеклянных зажимов с помощью кабеля. Он крепится винтами с 2 кронштейнами.
4. Установка направляющей канавки.
5. Натяжение кабеля.
6. Кронштейн теперь удален, который закрепляет ответвления кабеля.
7. Установка дверей и обшивки дверей.

Вы можете провести кабель вокруг роликов двумя способами через опору ролика (верхнюю или нижнюю). Если планка проходит через нижний ролик, кабель проходит так:

1. Левый направляющий ролик (внизу).
2. Левая направляющая (сверху).
3. Центральная катушка натяжения (снизу).
4. Направляющий элемент в правом верхнем углу.

Если вы замените переднее стеклоподъемник, его можно будет обойти через верхнюю катушку в обратном направлении.

1. Опустите стекло в нижнее положение.
2. Поверните ручку полностью, чтобы опустить стекло.
3. Отрегулируйте натяжение троса, перемещая нужный ролик.
4. Затяните болт, который крепит ролик.

Обратите внимание, что растяжки должны быть чувствительными. Кабель не должен тянуться, но он также не должен висеть

Если скрип появляется после установки нового механизма, сделайте следующее:

1. Отпустите и снимите трос с роликов.
2. Скрестите нижнюю и верхнюю ветви, выходящие из барабана механизма.
3. Повторите процедуру установки и натяжения.

Краткие инструкции по замене механизма

В общем, процедура замены стеклоподъемника выглядит примерно так:

1. Отделка двери снята.
2. Кабель отсоединен от зажимов, удерживающих стекло.
3. Трос снят с роликов.
4. Направляющий канал и подъемный механизм затем удаляются.
5. Установка нового стеклоподъемника.
6. Заправка кабеля.
7. Монтаж стеклянных кронштейнов и натяжение кабеля.
8. Установка отделка дверей обратно.

Подводя итог, отметим, что процесс замена стеклоподъемников На ВАЗ-2107 это полностью выполненная задача для автовладельца. В процессе ремонта главное внимательно следовать всем рекомендациям и установка нового механизма не станет для вас проблемой.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию у нашего корпоративного юриста, просто отправив свой вопрос в форму ниже.

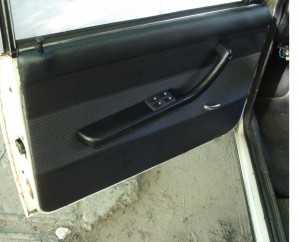

Установка стеклоподъемников ВАЗ 2107 с видео и схемой подключения

В нашей стране большое количество автолюбителей выбирают модель ВАЗ 2107 из-за невысокой цены и неплохой надёжности. Некоторые узлы и системы этой машины слабо автоматизированы, среди них механические стеклоподъемники, которые часто выходят из строя или работают с неполадками. Для установки автоматических стеклоподъёмников не требуется особых навыков, в продаже есть много недорогих комплектов для ВАЗ 2107.

Плюсы и минусы заводских стеклоподъёмников на ВАЗ 2107

На этой модели механические стеклоподъемники имеют 4 ролика для натяжки троса. Теперь спереди нет форточек, которые устанавливались на предыдущих версиях. При поломке подъёмного механизма стекло заклинит и возможности открыть окно не будет.

Из плюсов заводских стеклоподъёмников стоит отметить:

• простой принцип работы;
• быстрый ремонт;
• низкую стоимость комплектующих.

Но при этом конструкция имеет ряд отрицательных моментов:

• небольшой срок службы;
• при попадании внутрь влаги или частых перепадов температур металлические детали изнашиваются;
• со временем перестают выполнять свою функцию резиновые уплотнители;
• появление неопрятного скрипа при открывании окна;
• появление царапин на стекле.

Современные комплекты автоматических стеклоподъёмников позволяют открывать окна простым нажатием кнопки. В последние годы заменой этого узла автомобиля занимаются многие автолюбители, тем более что сделать такую работу совсем несложно.

Инструкция по установке

Перед установкой нового набора нужно разобраться с демонтажем старого стеклоподъёмника. Поняв, как устроена вся конструкция, вам будет легче установить автоматику и правильно настроить её при необходимости.

Инструменты

Для работы нужно подготовить:

• набор ключей;
• плоскую и крестовую отвёртки;
• плоскогубцы;
• скотч для фиксации стекла в нужном положении.

Как поставить (пошагово с фото)

Снимать заводской механизм нужно в следующем порядке:

1. Опускаем стекло вниз.
2. Чтобы снять боковую ручку, нужно отсоединить стопорную шайбу. Плоской отвёрткой раздвигаем края шайбы и выводим её из зацепления. Эту работу проводим аккуратно, без применения грубой физической силы. Для демонтажа декоративной дверной панели необходимо предварительно снять ручки с помощью плоской отвертки
3. Чтобы получить доступ к внутренней части двери, снимаем декоративную панель.

4. Для послабления болта крепления натяжного ролика используем крестовую отвёртку.

   Ослабливаем болты крепления с помощью крестовой отвёртки

5. Смещаем натяжной ролик, ослабливаем трос и снимаем его.
6. 3 гайки крепления подъёмного механизма откручиваем ключом. Гайки снимаются с помощью ключа R8
7. Вытягиваем весь механизм через проём.

Совет: Прикрепите к концам троса проволоку – это позволить сократить время повторной сборки всего механизма.

Схема подключения и монтаж

Несмотря на то, что в продаже есть несколько комплектов от разных производителей, не все из них подойдут для ВАЗ 2107. Это связано с конструкцией стеклоподъёмников и формой двери, рекомендуем приобрести набор от фирмы SPAL. Он хорошо подходит по размерам и быстро устанавливается. Перед установкой внимательно изучите инструкцию и разберитесь в схеме подключения.

1. Отсоединяем минусовую клемму аккумулятора.
2. Поднимаем стекло вверх и закрепляем в таком положении с помощью скотча. Зафиксировать стекло в верхнем положении можно с помощью обычного скотча
3. Выбираем место для установки электромотора и монтируем его. Закрепляем электромотор в дверном пространстве с помощью саморезов или болтов
4. Укладываем трос между роликами.
5. Для кнопок управления нужно сделать посадочные отверстия в удобном месте.
6. Подключаем электропроводку, как показано на схеме. Подключаем провода согласно схеме, изолируем соединения
7. Изолируем соединения и ставим на место декоративную дверную панель.
8. Подключаем аккумулятор.

Видео: как установить электростеклоподъёмники на «семёрку»

Для установки автоматических стеклоподъёмников не требуется особых навыков. Поставить и подключить новый комплект согласно инструкции могут даже начинающие автолюбители. Современные устройства имеют высокую надёжность и позволяют устранить главные недостатки механических подъёмников.

Возможные неисправности и способы их устранения

В случае с механическими СП неисправностей может быть не так много, все они обусловлены механическими повреждениями системы. К примеру, это может быть износ роликов, кронштейнов, обрыв тросика и т.д. Гораздо сложнее ситуация обстоит с электрическими системами, поскольку они оснащаются более сложными элементами. Из признаков неисправностей ЭСП можно выделить либо полный отказ от работы стеклоподъемников, либо их неполноценная работа, а также шумность.

По каким причинам могут произойти неисправности:

1. Повреждения проводки подключения, обрыв кабеля, пробой изоляции. Если проводка по каким-то причинам повреждается, то на электродвигатель ЭСП не сможет поступать сигнал о том, что нужно открыть или закрыть стекло. В случае с пробоем изоляции возможна утечка тока, поэтому ЭСП будут работать слишком медленно или прерывисто. Иногда причина обусловлена недостаточным контактом электроцепи с устройством. Поврежденные провода нужно поменять на новые, если окислились контакты, то их надо прочистить или также поменять.
2. Выход из строя электродвигателя системы. При поломке моторчика редуктора ЭСП вовсе откажутся работать, такая неисправность обычно проявляется через несколько лет интенсивного использования устройств. Сам привод можно попробовать поменять или отремонтировать, сложность ремонта зависит от неисправности.
3. Неполадки в работе блока управления, на котором расположены кнопки. В том случае, если отказываются функционировать сразу все ЭСП, это может свидетельствовать о том, что вышел из строя управляющий модуль. Не исключено, что причина заключается в повреждении контакта с бортовой сетью автомобиля, также неисправностям подвержена и схема, расположенная внутри блока. Если произошло такое, что не работает только один ЭСП или несколько, то скорей всего, неисправность нужно искать в плохом контакте управляющей клавиши с электрической сетью. Нужно проверить возможное наличие окисления и удалить его.
4. Перегорание предохранительного устройства, которое отвечает за функционирование ЭСП. Эта деталь может располагаться в соответствующем блоке в моторном отсеке или на участке цепи питания от стеклоподъемников до аккумуляторной батареи. Если причина кроется в перегорании, то устройство подлежит замене.
5. Износ роликов или шестеренок. Неисправности такого плана связаны с долгим и интенсивным использованием ЭСП. Со временем зубчики шестерни могут быть повреждены из-за износа, обычно такие устройства не подлежат ремонту, их нужно только менять (автор видео — Саня Качан).

Электростеклоподъёмник

• Первое, что необходимо сделать — это различить сторону стеклоподъёмника, правая и левая стороны отличаются друг от друга.
• Далее проверяем крепление стекла к кронштейну стекла, оно должно быть прочным, иначе замените необходимые детали.
• Крепим переходную пластину на кронштейны стекла, для этого понадобятся болты М5 и стопорные шайбы.
• Приваренные гайки должны смотреть на наружную панель дверей.
• Сверлим отверстия D=8, так как показано на приведённой ниже схеме.
• Крепим стеклоподъёмник болтами М6 через стопорные шайбы.

Далее переходим к разводке проводов, для этого необходимо приобрести кнопки стеклоподъёмников, которые в комплекте с механизмом не поставляются. Подключение необходимо произвести согласно схемы:

Массу прикручиваем к корпусу автомобиля, постоянный ток +12 вольт с обязательным разрывом на предохранитель пускаем на постоянный ток, а дополнительный провод на габаритные огни.

В общем-то установить стеклоподъёмники на «семёрку» не так уж и сложно, процесс совершенно простой и понятный.

Моя первая машина как раз была ВАЗ 2107, я пару раз выполнял эту работу, причём самостоятельно.

Перед тем как установить новые стеклоподъёмники, необходимо снять старые.

Скажу сразу стеклоподъёмники на «семёрки» снабжены дополнительным натяжным колёсиком (роликом), если Вы снимали стеклоподъёмники на «Жигулёвской» классике, то помните что там три ролика, в «семёрке» их четыре, ибо конфигурация стекла другая (нет так называемой «форточки»).

Открываем дверь автомобиля.

Теперь нам необходимо снять ручку подъёмника (под декоративной накладкой, есть стопорная шайба, работаем отвёрткой с плоским «жалом»).

Ручку убрали (стекло должно быть опущено вниз до упора) теперь снимаем декоративную накладку (она на пластиковых защёлках, подставляем отвёртку и без особых усилий и фанатизма отщёлкиваем.

Вот и всё перед нами механизм стеклоподъёмника.

Берём в руки ключ на десять (насколько я помню), нам надо открутить болт который крепит натяжной ролик, послабляем его

Теперь надо снять механизм крепежа нужен ключ на восемь, увидите три гайки, они находятся в районе крепления ручки стеклоподъёмника (втулка со шлицами).

Стекло которое мы опускали ранее, теперь надо чуть приподнять и вынуть весь механизм стеклоподъёмника.

Установка в обратной последовательности, тут всего несколько советов, обязательно смажьте тросик стеклоподъёмника перед установкой.

Не забудьте тросик стеклоподъёмника натянуть с помощью натяжного ролика, оттяните его до упора, зафиксируйте гайкой и проверьте весь механизм на работоспособность (стекло должно опускаться и подниматься плавно, без всяких «тормозов» и резких движений.
