Инструкция по эксплуатации starline b9

Модели сигнализации Старлайн, снятые с выпуска

Различные виды сигнализаций StarLine использовали разные типы основных брелков. На снятых с выпуска сигнализациях серии A поколения Twage (А2, А4, A6, А8, А9) применялся основной брелок с характерной тонкой антенной, защищенной отдельным элементом корпуса.

StarLine A6:

StarLine A4:

В этом месте брелок трескается при частом ношении в кармане. В отличие от A-серии, выпускавшаяся одновременно с ней и принадлежавшая к тому же поколению серия В использовала более прочный брелок, где корпус состоял только из двух половинок, а антенну закрывал фигурный выступ.

Сигнализация StarLine B9:

StarLine B6:

В серии С этого же поколения брелок сохранил общие черты В-серии, но имел двухцветный корпус с другим принципом разборки. «Болезнь» С-серии – это трещины ушка, к которому крепится карабин.

Поколение Dialog мало отличалось внешне. Характерное отличие – это переход на русифицированные экраны.

StarLine B9 Dialog, StarLine A91 Dialog:

Сигнализации без автозапуска (B6 Dialog, A61 Dialog) при том же оформлении корпуса отличались иконками нижнего ряда:

В последний год выпуска была создана серия сигнализаций А61/А91 в комплектации «4х4» — в них использовался прямоугольный брелок от D-серии. Поскольку D-серия использует четырехкнопочные брелоки, а A91/A61 – трехкнопочные, последняя кнопка на этих автосигнализациях включает подсветку экрана без какого-либо дополнительного функционала.

Слева направо – брелок StarLine A61 4×4, StarLine A91 4×4:

В дальнейшем семейство Dialog было усовершенствовано, превратившись в Dialog Flex – к уже существовавшему функционалу были добавлены гибко программируемые дополнительные каналы, ставшие в дальнейшем обязательной чертой сигнализаций StarLine. Появилась поддержка CAN-шины.

Был пересмотрен дизайн брелоков. Изменился их вид, антенна была убрана внутрь корпуса, брелок приобрел форму «обмылка», гораздо более удобную. Первая кнопка брелока увеличилась в размерах и переехала в выступ, сделав интуитивный поиск нужной кнопки быстрее.

В серии B «обмыливание» брелоков достигло апогея. Сигнализации В62 и B92 имели одинаковый корпус, различаясь только рядом иконок (у B62 отсутствовали иконки автозапуска по таймеру и по температуре). Сами экраны были аналогичны соответственно А61 и А91.

Те же экраны использовались и в автосигнализациях E60 и E90 (различия также в нижнем ряду иконок), но сами брелоки получили собственные корпуса. В отличие от большинства моделей брелоков, где обозначения кнопок чисто символические, здесь на кнопках постановки и снятия с охраны однозначные изображения.

Распространенные неисправности брелоков и их устранение

Неполадки, с которыми предстоит столкнуться потребителю:

1. Разряд источника питания. Если это произойдет, надо купить новую батарейку и установить ее в устройство. При замене учитывайте стандарт элемента питания.
2. Негативное воздействие влаги и пыли на устройство. Если брелок «утонет» или засорится (часто происходит при длительном использовании), его корпус надо разобрать и очистить от грязи. А затем просушить от влаги. Сушить устройство нельзя в непосредственной близости с источниками высоких температур, поскольку их воздействие приведет к выходу из строя платы. Если внутри корпуса есть грязь, она удаляется мягкой щеткой.
3. Механическое повреждение. Если треснул корпус или экран, эти компоненты подлежат замене.
4. Программные неисправности. Можно решить путем перепрошивки девайса. Лучше доверить эту процедуру профессионалам.

Функциональные возможности

Теперь перейдем к рассмотрению функциональных возможностей данной сигнализации. Сразу нужно заметить, что производитель и специалисты по охранным системам рекомендуют чтобы установка и настройка Старлайн В9 происходила только в специализированных сервисных центрах.

Следующее на что нужно обратить внимание, это на ремонт брелков автосигнализации модели В9. Если требуется замена элемента питания, тогда автолюбитель сможет сделать это самостоятельно. Во всех других случаях это должны делать в специализированных центрах, имеющих сертификацию данного производителя

Во всех других случаях это должны делать в специализированных центрах, имеющих сертификацию данного производителя.

Функции:

• возможность постановки в режим беззвуковой охраны, то есть машина не будет заранее предупреждать световыми и звуковыми сигналами о том, что она охраняется;
• функция автозапуска мотора в двух режимах, то есть на брелке настраиваем автозапуск в двух режимах, по температурным показателем (для регионов с холодным климатом), в режиме таймера или будильника (мотор включается в определенное время);
• взятие под охрану при включенном моторе, это так называемый режим против ограбления, когда машина берется на сигнализацию даже при работающем силовом агрегате (например, водитель вышел в магазин);
• иммобилизаторный режим, он подразумевает под собой такую функцию, как блокирование системы зажигания в случае несоответствия кода ключа зажигания и кода замка, для этого ключ и замок зажигания нужно закодировать (делается с помощью кнопки под номером 3 на брелке, об этой процедуре детально расписано в инструкции);
• функция, предусматривающая турботаймер, она состоит в том, что после постановки автомобиля на стоянку, силовой агрегат некоторое время продолжает работать на холостых оборотах, для того чтобы не происходило закоксовки масла, как выставить эту функцию, также пошагово расписано в инструкции по эксплуатации.

Если посмотреть на такой показатель как цена, качество и функциональность, можно с уверенностью сказать, что данная модель весьма привлекательна и может устанавливаться как на дорогие автомобили, так и подержанные машины отечественного автопрома.

Модель сигнализации Старлайн В9 является многофункциональной охранной системой с дополнительными функциями защиты машины от угона и несанкционированных проникновений.

Дополнительные элементы и детали

Ни в одной инструкции, прилагаемой к сигналкам Starline TWAGE, не сказано следующее: для моделей A8, A9 и B9 подходит один антенный блок. Такие блоки выпускают давно, и поэтому существуют подделки:

Отличий, как видите, будет не много:

1. Резонатор в форме «лодочки» – признак подделки;
2. В оригинале не должно быть корпусов у катушек;
3. Гравировка должна быть сделана на выступе.

Любую автосигнализацию диалогового семейства комплектуют другим модулем радио. Он выглядит иначе, но подделки тоже есть. Фото, к сожалению, предоставить нельзя.

Автозапуск, срабатывающий по температуре, надежно работает в одном случае – если подключен «внешний датчик»:

А еще, чтобы настроить сигналку, нужна кнопка Valet. Оба элемента, кнопку и датчик, не научились подделывать, как следует. Внешний вид разных элементов показан на фото.

Как сказано в инструкции, кнопку Valet лучше не отсоединять от сигналки никогда. Иначе, потеряв брелок, нельзя будет снять авто с охраны. О долговечности поддельных кнопок ничего не известно. Делайте выводы.

Есть отзывы, где сказано следующее: быстрее всего в новых комплектах ломается датчик удара. При этом возможно, что многие датчики просто являются поддельными:

Такими датчиками комплектуется каждая автомобильная сигналка. При работе автозапуска этот датчик отключается.

Комплектация и характеристики Starline B9

Приобретая сигнализацию StarLine B9 желательно изучить ее комплектность. Полнота комплектации обеспечивает надежность автосигнализации СтраЛайн. Комплектность сверяется по спецификации, куда включаются:

1. Модули: управляющий СтарЛайн; приемопередающий с антенной;
2. Два брелока: 1 – с ЖК экраном, трех кнопочный с обратной связью управляет с дистанции, производит автозапуск; 1 – трех кнопочный без обратной связи с автосигнализацией StarLine;
3. Набор датчиков: удара; изменения температуры салонов и двигателей;
4. Кнопки: срочного вызова водителя; реакции на вскрытие капота; сервисная «Valet»;
5. Набор проводниковой продукции к сигнализации StarLine;
6. Комплект инструкций к данной модели СтраЛайн.

К достоинствам сигнализаций СтарЛайн, относится подключение GSM/GPS-модулей. Завод поставляет для автосигнализации СтарЛайн В9 модули М20, М30, М21, М31. Последняя разработка «M32 CAN» очень дорогая. Приобрести ее не каждый автолюбитель сможет, учитывая стоимость. Устройство совместимо с одним из первых модулей – StarLineSpace.

Для полноценного использования навигационных модулей к автосигнализации StarLine B9 существует мобильное программное обеспечение «Телематика», которое повышает надежность. Цена комплекта увеличится соответственно на стоимость модулей, их подключения.

Достоинство сигнализации StarLine то, что она управляется с мобильника, без брелока. Автосигнализация СтраЛайн В9 с телефона производит автозапуск, ставит на охрану и снимает, контролирует состояние машины, экстренно блокирует мотор. При помощи сотовой связи контролируется место положение автотранспорта.

Цена сигнализации СтарЛайн В9 в РФ колеблется – около 2 600 руб. в Москве, до 4 500 руб. в регионах. Стоимость уточняется по модели, так, как эта модель СтарЛайн имеет 3 модификации: две семейства TWAGE; одна – Dialog. Каждая из версий имеет свои достоинства, надежность на уровне, все имеют автозапуск.

Что делать, если сигнализация авто starline не реагирует на брелок

Не секрет, что сегодня большинство современных автомобилей снабжены охранными системами и сигнализациями.

Первое нажатие кнопки — включает отсчет времени, второе нажатие кнопки -останавливает отсчет времени. Максимальное время работы канала 60 секунд.

Практика показывает, что современные сигнализации для авто старлайн являются полноценными охранными системами, которые обеспечивают надежную защиту автомобиля от угона. Также сигнализация подает сигнал владельцу авто, если на поверхность машины оказывается механическое воздействие, которое может оказаться вредоносными действиями злоумышленников.

Исправная работа охранной системы авто является залогом безопасности. Современные сигнализации starline надежны и многофункциональны, однако, иногда в их работу происходят сбои. Самыми распространенными сбоями в работе сигнализации являются пониженная или повышенная чувствительность, что всегда сопровождается определенными неудобствами.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год!. Однако, также довольно часто случается так, что сигнализация просто перестает реагировать на команды владельца авто, которые тот посылает через специальный брелок

Однако, также довольно часто случается так, что сигнализация просто перестает реагировать на команды владельца авто, которые тот посылает через специальный брелок.

Человек может припарковать авто на стоянке, включить сигнализацию, а через 10 минут обнаружить, что охранная система уже не реагирует на команды. Такая ситуация всегда ставит владельца авто в неудобное положение. Итак, выясним какого рода неисправности сигнализации могут быть, и что делать в такой ситуации.

Содержание Причин может быть много. Некоторые из них легко устраняются, однако, для решения других может понадобиться помощь специалистов. Основными причинами отсутствия реакции охранной системы starline на команды можно назвать: изнашивание батарейки в брелке; наличие радиопомех; отсутствие возможности передачи волны; разнообразные неполадки; проблемы в синхронизации охранной системы с пультом управления.

Проблемы и неисправности

Эта система сигнализации очень стабильна и надежна. Поэтому, если  Starline B9 не работает, то проблема может крыться в незначительных неисправностях:

1. Посылаемая с пульта управления команда не получает отклика, то есть машина не реагирует на нажатие кнопки на брелке. Часто причиной этого бывает разрядившая батарейка на самом брелоке или падение заряда аккумулятора в автомобиле. Самый неприятный вариант – поломка центрального блока. В первых двух случаях проблема решается самостоятельно. При поломке центрального блока нужно найти раздел в инструкции для аварийного отключения защиты с применением специального кода.
2. Сигнализация не реагирует на работающий брелок, хотя все системы работают исправно. В этом случае нужно будет перепрошить пульт управления. Если это не помогает, потребуется помощь специализированного сервисного центра, поскольку проблема может крыться в центральном блоке или вышедшей из строя антенне.
3. Повреждение брелока. Это иногда случается, хотя оборудование делается из прочных материалов. Чаще всего выходит из строя дисплей, который можно заменить в сервисном центре.

Программирование брелока

Перед тем как прописать брелок Старлайн Б9, пользователь должен установить в новый коммуникатор рабочий элемент питания.

Важно знать

Если не записывать код коммуникатора в память микропроцессорного модуля, потребитель не сможет пользоваться всеми опциями сигнализации.

Как прописать новый брелок Starline B9 Dialog

В соответствии с руководством по эксплуатации Б9 Диалог, чтобы самостоятельно запрограммировать новый коммуникатор, нужно выполнить следующие действия:

Программировать устройство нужно при отключенном зажигании, поэтому если система была включена, ее надо деактивировать. Для этого ключ прокручивается в положение «Lock».
Кнопку входа в сервисный режим обслуживания нужно нажимать семь раз. Если месторасположения клавиши неизвестно, его следует уточнить у установщика противоугонной системы. В большинстве случаев сервисная кнопка устанавливается под приборной комбинацией и может быть замаскирована в один из жгутов со штатной проводкой. Дополнительно установщик мог обмотать ее провод изолентой.
Затем система зажигания в автомобиле активируется, для этого ключ в замке проворачивается в положение «АСС». Если блок управления будет готов к тому, чтобы перепрошить коммуникатор, сирена сигнализации издаст семь звуковых импульсов.
На прописываемом брелоке одновременно нажимаются кнопки 2 и 3. Эти элементы необходимо удерживать до момента, пока блок управления не примет код. Об этом сообщит один сигнал сирены и мелодичный импульс пульта.
Аналогичные шаги производятся для того, чтобы произвести прошивку дополнительных устройств

Важно, чтобы временной интервал между привязкой составил не больше пяти секунд, иначе сигнализация выйдет из меню программирования.
После привязки необходимо выключить систему зажигания, установив ключ в режим «Lock». Внешние осветительные устройства авто (габаритные огни или световая сигнализация) мигнут пять раз.

Видео: привязка коммуникатора Старлайн Б9

Пользователь Леонид Акимцев в своем видеоролике наглядно показал процесс программирования брелока для управления противоугонной системой Starline B9.

Как привязать брелок к сигнализации Starline B9 Twage

Чтобы произвести запись пульта на модели Тваге, необходимо выполнить алгоритм действий:

1. Зажигание в автомобиле деактивируется. Кнопка входа в сервисный режим обслуживания сигнализации нажимается семь раз.
2. Производится активация зажигания — ключ прокручивается в положение «АСС». При успешном входе в меню программирования сирена сигнализации подаст семь звуковых импульсов.
3. На привязываемом устройстве одновременно «кликаются» первая и вторая клавиши. Если блок управления примет код, сирена воспроизведет одиночный сигнал. Эти действия повторяются для каждого устройства, временной интервал между записью должен быть не более пяти секунд. При привязке второго пульта сирена издаст два звуковых сигнала, третьего — три, четвертого — четыре.
4. Система зажигания в автомобиле отключается. При успешном выходе из меню привязки внешние осветительные приборы мигнут пять раз.

Фото соответствия элементов управления на основном и дополнительном пультах автомобильной «сигналки» модели Starline B9 Twage:

Требования к мерам безопасности при эксплуатации

При эксплуатировании StarLine B9 для автозапуска силового агрегата, требуется строгое соблюдения мер предосторожности. В разделах инструкции по безопасности СтраЛайн прописаны эти правила, цена соблюдения – человеческие жизни

Для сигнализации СтарЛайн утверждены требования к парковке автотранспорта. Надежность ручного тормоза должна быть надлежащей. При автозапуске мотора, правилами эксплуатации автосигнализации СтраЛайн В9, определены требования к местоположению рукоятки переключения скоростей, для МКПП и АКПП – нейтральное положение.

Достоинством модели СтарЛайн B9 стал запуск моторов от брелока. Пульт запрещено передавать детям. Нельзя запускать силовую установку при наличии спереди и сзади людей, посторонних предметов.

На StarLine B9 распространяется гарантия. Устройство обслуживается по гарантии при его монтаже специализированной фирмой. Узлы и детали меняются при наличии заводских дефектов. Обязательны: правильное заполнение сопроводительной документации; наличие пломб завода изготовителя. В обслуживании отказывается при неправильной установке, механических изъянах.

Starline В9 – проверенная защита вашего автомобиля

Изучив отзывы владельцев, можно сделать выводы о том, что В9 – одна из самых удачных моделей Starline, пользующаяся большой популярностью в народе. Своей известностью эта система обязана передовым, на момент выпуска, защитным функциям, а также удобством в каждодневном использовании и простоте установки.

Огромный плюс StarlineВ9 – наличие автоматического запуска двигателя. Эта функция, хоть и не является охранной, но считается практически обязательной для современных систем, так как обеспечивает комфорт и экономию времени на прогрев. На сегодняшний день нельзя сказать, что эта система обеспечивает самую надежную защиту, но она по-прежнему может успешно охранять автомобиль, оповещая хозяина о возможном взломе с помощью обратной связи с брелоком.

Причины, по которым не работает автозапуск

Также возможно, что мотор не схватывает на холодную и даже плохо заводится с ключа. В таком случае можно выставить настройки, при которых будет увеличено время работы стартера. Также можно снизить интервал между попытками запуска.

Но наиболее частой причиной, по которой автомобиль не заводится, становится банальная невнимательность. К таким причинам относится включенная передача (для автомобилей с АКПП – драйв), незакрытый замок дверей и т.д. Бывает так, что автомобиль перестал заводиться из-за того, что система плохо ловит сигнал.

В этом случае брелок выдает информацию и сразу пишет ошибку. Для обнуления протокола необходимо снова завести мотор с ключа, затянуть ручник. Затем достать ключ из замка зажигания, открыть водительскую дверь и снова активировать сигнализацию. Обычно авто снова встает на охрану, и ошибка ОС7 просто исчезает. Однако так бывает не всегда. Если этого не произошло, то необходимо обратиться в сервисный центр.

Если автомобиль не заводится самостоятельно, то некоторые проблемы можно решить своими руками. К примеру, после замены батарейки, часы сбиваются и все настройки слетают, а это значит, что автомобиль заводится не в то время. Обязательно после того, как устанавливается новая батарейка в пульт, ставится корректное значение часов.

Установка: простой алгоритм действий

В запасе у производителя есть еще один бонус для тех, кто предпочел данную модель сигнализации: ее установка может быть произведена собственными силами (без ущерба для качества монтажа). Основное правило, которое позволит избежать ошибок при отказе от услуг профессионалов, гласит: действуй пошагово, четко следуя пунктам инструкции по эксплуатации и тогда все получится.

В помощь автолюбителям несколько советов по установке своими руками сигнализации стар лайн б9:

1. Размещение деталей системы. Разумный монтаж элементов проводится по следующей схеме:
   • модуль приемопередатчика (крепится на лобовое стекло);
   • датчик t двигателя выносной (фиксируется на корпусе ДВС, в качестве фиксатора можно использовать болты М 6, уже предусмотренные комплектацией мотора);
   • светодиодный индикатор (размещается на панели приборов);
   • датчик удара (ему подойдет любое доступное место в салоне);
   • центральный блок (устанавливается в произвольно выбранный, скрытый от глаз посторонних участок, например, под приборной панелью);
   • сирена (уместна в подкапотном пространстве, в отдалении от сильно нагревающихся деталей);
   • сервисная кнопка «Valet» (занимает свое место в скрытом, но легкодоступном месте, например, под рулем или панелью приборов).
2. Прокладка проводов. Схема монтажа проста и понятна. Для успешной реализации данного действия, достаточно соблюдать 2 правила, касающихся следующих моментов:
   • расположение проводов (чтобы избежать непредвиденного отключения системы в дальнейшем, нужно сразу же исключить возможные причины подобного явления, в частности электрические помехи и механические повреждения, для этого при монтаже надо постараться проложить проводку «в обход» катушки зажигания и высоковольтных проводов, подальше от движущихся элементов устройства автомобиля: рулевых тяг, педалей);
   • подключение к разъемам (компоненты новой системы подключаются к разъемам только после завершения монтажа по схеме, предусмотренной инструкцией).

Как установить сигнализацию Starline B9?

Монтаж охранной системы может быть выполнен своими руками. Для этого предварительно пользователь должен ознакомиться со схемой, которая входит в комплектацию.

Основные правила и условия

Нюансы, которые надо учитывать при самостоятельной установке:

1. Монтаж производится при отключенной бортовой сети автомобиля, поэтому с аккумулятора нужно предварительно скинуть клеммы.
2. Укладка проводов должно производиться подальше от источников помех и движущихся узлов. К таком относятся высоковольтные провода системы зажигания, рулевые тяги, педали, стартерный механизм.
3. При наращивании кабелей нужно пользоваться пайкой и термоусадочными трубками, метод скрутки не допускается.
4. Уложенные провода для более высокой надежности рекомендуется дополнительно обмотать изолентой. Ее цвет должен соответствовать штатному.
5. Все элементы системы размещаются скрытно.
6. Установка модуля приемопередатчика не допускается в близости с металлическими частями и электронными устройствами. Это приведет к появлению помех.

Пошаговая инструкция

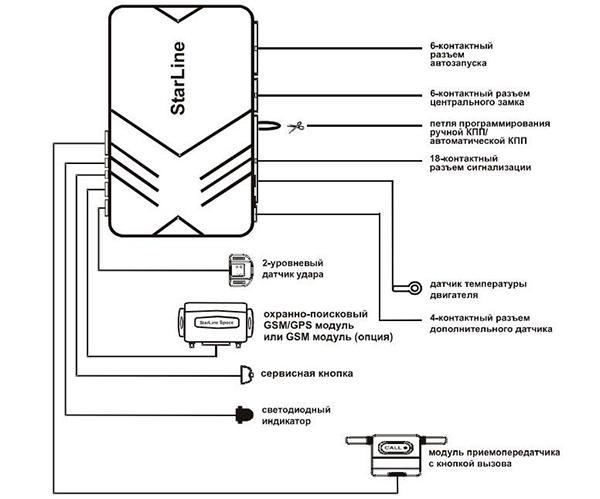

Схема соединений элементов модуля

Монтаж производится так:

1. В салоне машины устанавливается микропроцессорный модуль. Его можно разместить за контрольным щитком или вещевым ящиком. Рядом с модулем не должно быть электронных устройств. Блок надо зафиксировать, чтобы он не двигался при физических воздействиях.
2. Внутри на ветровом или заднем стекле устанавливается модуль приемопередатчика. Поверхность необходимо предварительно очистить и обезжирить. Укладка проводов от блока производится под защитной облицовкой салона, которую предварительно необходимо демонтировать.
3. Под капотом автомобиля устанавливается сирена, ее надо расположить рупором вниз. Нельзя размещать устройство рядом с выпускным коллектором или блоком цилиндров. Провода нужно подключить так, чтобы они не свисали и к ним не было доступа из-под днища машины.
4. На разделительной перегородке между моторным отсеком и салоном устанавливается контроллер чувствительности. Монтаж датчика производится на ровной поверхности. Фиксация устройства осуществляется посредством пластиковых стяжек или саморезов.
5. Установка сервисной клавиши выполняется в салоне машины, под панелью приборов. Ее можно обмотать изолентой, чтобы дополнительно скрыть. Место установки должно быть выбрано так, чтобы у потребителя был доступ к кнопке, когда он находится на месте водителя.
6. На капот устанавливается концевой переключатель. Его не рекомендуется ставить рядом с источниками влаги.

Пользователь Artimiy показал пример установки охранного комплекса Старлайн И9 на автомобиле Лада.

Таблица совместимости брелоков сигнализаций Starline

Модель брелока «реципиента»	Коммуникатор «донора»	Особенности совместимости
Е60, В64, D64	Е60, В64, D64	Коммуникаторы этих моделей полностью совместимы, для управления сигнализацией можно использовать любой из них
Е90, В64, D94	Е90, В64, D94	Полностью совместимые брелоки
Е60.1, Е90.1, Е61.1, Е91.1, Е63, Е96	Старлайн АХ3	Коммуникаторы «реципиента» можно использовать для управления сигнализацией «донора». Допускается применение пультов от АХ3 для работы со всеми системами указанных «пациентов».
А2	А4	Полностью взаимозаменяемые устройства
В6	В9	В этих моделях полностью совместимыми являются только односторонние пульты без обратной связи
В6 Dialog	А61	Устройства на 100% взаимозаменяемые друг с другом
В9 Dialog	A91	Полная совместимость брелоков

Правила использования схемы

Для корректного монтажа охранной системы потребуется следующий набор «помощников»:

• комплект инструментов, включающий накидные ключи, а также съемные головки различного размера;
• набор для спаивания проводов: паяльная лампа, комплект припоя (олово, канифоль);
• дрель, термоусадочные трубки, изоляционная лента;

Также необходимо иметь под рукой схему установки автосигнализации для корректного выполнения инструкции и корректного подсоединения проводов в нужные места.

Подключение к автомобилю с АКПП

Электрическая схема установки очень проста для восприятия – здесь указаны все необходимые моменты, а также узлы для подключения. Однако есть несколько принципиальных нюансов, о которых стоит помнить в процессе работы.

Автосигнализация устанавливается исключительно на автомобили с электрической цепью в 12 вольт. Главный блок желательно разместить в месте, защищенном от вибраций. Наиболее предпочтительным является место установки под приборной панелью – это гарантирует скрытость от посторонних взглядов, а также минимальную длину соединительных проводов. Фиксация блока происходит при помощи саморезов или двустороннего скотча, чтобы исключить вероятность самопроизвольного перемещения.Приемопередатчик с сигнальным диодом крепится на лобовом стекле автомобиля. Основным условием является отдаленность от металлических деталей не менее 5-ти сантиметров, чтобы избежать помех или искажения при приеме сигналов. Датчик температуры в салоне крепится так, чтобы он находился вдали от источников тепла или прямых лучей солнца для корректной работы.

Датчик температуры двигателя необходимо крепить на его корпусе, одним из болтов М6. Желательно присоединять его ближе к крышке картера, а не к головке цилиндров.В подкапотном пространстве также монтируется сирена. Основное условие – избежать попадания влаги, а также разместить ее вдали от больших источников тепла, чтобы исключить оплавление рупора. Также провода подключения сирены не должны быть доступны из-под машины, чтобы злоумышленник не мог обрезать их.

Датчик удара размещается вблизи центральной стойки. Желательно смонтировать его так, чтобы можно было получить доступ к настройкам чувствительности при необходимости.Сервисная кнопка Valet устанавливается в доступном, но скрытом от глаз месте. Подойдут внутренние стороны карманов для мелочевки, центральный тоннель между сиденьями, плоскость под декоративными заглушками передней панели и т.д. Также для подключения и настройки автозапуска на автомобилях, оснащенных механической КПП потребуется программирование нейтрали и подключение концевиков к ручному тормозу. Если машина оборудована автоматической коробкой передач, то владелец обязательно должен переводить рычаг в положение паркинг, иначе автозапуск не будет произведен.

Подключение на автомобили ВАЗ

Автосигнализация Старлайн Б9 относится к бюджетному сегменту. Такая стоимость вкупе с неплохими защитными характеристиками и дополнительными возможностями делают ее весьма популярной среди владельцев отечественных автомобилей: ВАЗ 2106, ВАЗ 2114, ВАЗ 2110, Приора и т.д. Однако цена установки, равная половине стоимости комплекта, зачастую подталкивает водителей к самостоятельной установке. Представленная ниже цветная схема подключения Старлайн Б9 поможет в этом деле.

Схема подключения к BMW X5 E53

Автосигнализация Starline B9 также может быть установлена на автомобили БМВ

Здесь нет существенных отличий, однако во внимание стоит принять тот факт, что более 90-та процентов автомобилей данной модели оснащены автоматической коробкой передач. Поэтому требуется выполнять процедуры в соответствии с учетом данного фактора

Пульты дистанционного управления

При управлении работой сигнализации с резервного брелока сигнал об изменениях в режиме функционирования поступает на основной брелок и отображается пиктограммами на экране и звуковыми уведомлениями. Кроме этого, в конструкции основного брелока имеется возможность установки будильника, текущего времени и просмотра температуры в салоне и моторном отсеке автомобиля.

Брелоки Старлайн Б9

На экране основного брелока отображаются пиктограммы основных режимов работы системы охраны. В случае утери или необходимости использования дополнительного брелока его необходимо прописать в блок управления. Старлайн Б9 может хранить в памяти параметры четырех брелоков. Регистрация брелоков возможна только в сервисном режиме работы системы.

Функциональность брелков

Основные особенности и функции дистанционного управления брелка Starline A91 Twage и Dialog с автозапуском:

1. Активация и выключение защитного режима.
2. Принудительное включение тревожных сигналов командой с коммуникатора.
3. Передача информации о срабатывании тревоги от микропроцессорного устройства на пейджер, оснащенный экраном и имеющий возможность двусторонней связи.
4. Опция антиограбления. При корректной настройке автовладелец будет защищен от кражи машины в случае силового захвата или разбойного нападения. Опция интеллектуальная и является разработкой Старлайн. При принудительном захвате авто противоугонный комплекс анализирует данные, поступающие с датчиков стояночного рычага, педали тормоза и системы зажигания. Когда злоумышленник покидает место преступления с машиной на безопасное расстояние от владельца (обычно через 40-60 секунд), выполняется блокировка ДВС. Это происходит при снижении скорости авто до 30 км/ч. При торможении система предупредит о маневре других участников дорожного движения световыми приборами.
5. На дисплее коммуникатора выводится индикация комплекса и сработавшие зоны охраны. В общей сложности их девять.
6. Индикация состояния системы производится диодной лампочкой, расположенной на экране.
7. Если во время включения защитного режима одна из зон не сработала, на экране устройства выводится информация о проблеме с конкретным указанием зоны.
8. Посредством коммуникатора владелец машины может включить бесшумную защиту. При срабатывании зон сигнал тревоги звучать не будет, информация о проблеме поступит на коммуникатор в виде сигналов или вибрации.
9. Включение защитной функции на машине с запущенным силовым агрегатом. Прежде чем программировать эту функцию на авто, рекомендуем внимательно изучить сервисный мануал по эксплуатации и управлению.
10. Когда водитель включает охрану, системы выполняет автоматическую диагностику основных устройств. Это позволяет своевременно обнаружить проблемные участки.
11. Используя пульт, водитель может удаленно деактивировать контроллер чувствительности по уровням.
12. Коммуникатор от автосигнализации Старлайн В9 можно прописать для управления штатным центральным замком.
13. Пульт позволяет произвести настройку опции комфорта. При корректной регулировке активация защитного режима будет сопровождаться закрытием электрического люка и стеклоподъемников, если они установлены в машине.
14. Пакетные данные между коммуникатором и микропроцессорным устройством могут передаваться по дополнительным четырем каналам. Их можно настроить для реализации вспомогательных опций.
15. Пультом можно включить опцию поиска машины на парковке. При нажатии определенной комбинации кнопок коммуникатора световые приборы машины будут моргать, показывая автовладельцу, где она расположена.
16. Блокировка клавиш пейджера. Позволит предотвратить случайное нажатие кнопок в кармане владельца машины.
17. Благодаря обратной связи и установке датчиков водитель может по данным на дисплее устройства узнать о температуре в салоне и моторном отсеке.
18. Пейджер характеризуется использованием энергосберегающего режима. Это позволяет предотвратить быстрый разряд батарейки. Данным режимом обладает только основной коммуникатор.
19. Возможность удаленно записывать на сигнализации В9 Диалог новые коммуникаторы, а также удалять из памяти устройства старые девайсы.
20. Опция быстрого удаления настроенных опций на стандартные значения.
21. Автозапуск ДВС по команде, отправляемой владельцем.
22. Текущее время. Правильная настройка этого параметра обеспечит своевременный дистанционный запуск ДВС по времени и будильнику.
