Доработка схемы реле

Количество последовательно устанавливаемых светодиодов можно определить опытным путём, но на практике достаточно 5 штук: такой нагрузки вполне достаточно для срабатывания цепи. Цепь на плате при этом размыкается, что позволяет ему работать как с обычными, так и со светодиодными лампами. Однако в том случае устройство не сможет сигнализировать о том, что лампочка указателя поворотов перегорела.

Алгоритм доработки рассматривается на примере реле, которое работает с использованием контроллера U643B производства китайской компании Atmel. Такие контроллеры часто применяются в схемах электронного оборудования современных легковых автомобилей.

Одна из функций такого контроллера заключается в том, чтобы предупреждать о неисправности лампочек указателя поворотов. Критерием неисправности служит критичное уменьшение тока в цепи, вследствие этого частота мигания резко возрастает.

Схема электронного реле поворотов для светодиодов

Рабочее значение тока светодиода устанавливается на выводе схемы контроллера «Lamp failure detection». Нюанс в том, что КПД светодиодных ламп значительно больше, чем обычных. Неудобство заключается в том, что потребляемый ток снижается, а повышенное мерцание светодиодов воспринимается контроллером как неисправность реле поворотов.

Для того, чтобы избавиться от такого недостатка, просто следует заменить резистор R3 схемы на более мощный. Это приведёт к росту общей нагрузки, и соответственному увеличению силы тока — до значений, при котором мигания поворотников уже не будет.

Альтернативное решение для некоторых автолюбителей состоит в том, что в схеме вырезается тот участок цепи, который отвечает за измерение силы тока. Однако в том действии проявляется и серьёзная проблема.

Поскольку контроллер U643B работает с уже выставленными производителем своими начальными параметрами, то при таком «тюнинге» указателя поворота можно случайно изменить так называемый Device Code – код идентификации контроллера внешними устройствами. Перепрошить его невозможно. Кроме того, вырезав один из контактов в схеме реле поворотов, можно получить частое мигание поворотников, что не всегда удовлетворяет пользователя авто.

Обратное восстановление, скорее всего, ничего не даст, поскольку контроллер реле уже «запомнил» свои новые параметры и изменил Device Code.

Доработка реле поворотов 495.3747 | Мастер Винтик. Всё своими руками!

В последнее время стало применение светодиодных автомобильных ламп. Они более долговечные и потребляют меньше тока. Последнее как раз и влияет на работу реле поворотов, изменяя его частоту. Периодичность работы реле привязана к сопротивлению нагрузки, то есть к установленным лампам. При увеличении сопротивления нагрузки, что именно и происходит при перегорании или размыкании одной из ламп реле начинает срабатывать наиболее часто. Тот же самый эффект наблюдается и при установке светодиодов в указатели поворотов, так как их потребляемая мощность меньше, а это значит сопротивление значительно больше.

Изучив материал данной статьи, вы сможете доработать штатное реле указателей поворотов для светодиодов, чтобы оно срабатывало с нужной вам периодичностью.

Прежде всего немного о штатном реле. Реле указателей поворотов 3 контактное о котором пойдет речь устанавливается на автомобили начиная с ВАЗ 2108 по настоящее время, то есть на ВАЗ 2109, 2110, 2111, 2112, Ладу Приору, Ладу Калину, автомобили ГАЗ. Маркировка 495.3747-ХХ.

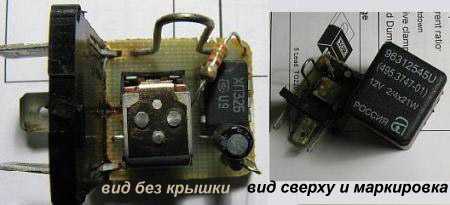

Для доработки реле необходимо будет вскрыть корпус. Для этого возьмите отвертку с плоским лезвием и снимите крышку корпуса оттягивая пластмассу защелок с двух противоположных сторон.

Теперь разберемся, что в этой схеме за что отвечает и как нам изменить работу чтобы при увеличенной нагрузки не изменилась частота срабатывания указателей поворотов. Первое это подключение. К выводу 31 подключается масса. 49а — вывод на лампы, 49 — вход «+» от выключателя указателя поворотов.

R3 — резистор ограничивающий ток на управляющую базу транзистора в микросхеме; R1 и С11 — именно эти радиоэлементы и отвечают за частоту выходного сигнала от ножки 3 микросхемы. От ножки 3 осуществляется питание обмоткой реле; Вывод 7 — тоже интересный вывод. Вывод контролирующий изменение сопротивления и соответственно напряжения на контакте 49 а. Именно он и дает команду микросхеме менять частоту при перегорании ламп. Микросхемы могут стоять не только указанные на схеме, но и например,КР1055ГП1Б и т.п. аналоги. Теперь представляя функциональное назначение элементов реле, нетрудно определиться с мерами по сохранению частоты срабатывания указателей поворотов при изменении их внутреннего сопротивления, то есть например при установке светодиодов.

Возможно изменить номинал емкости, увеличить его в два раза (заменив на конденсатор 4,7 мкФ вместо 2,2 мкФ — на фото емкость увеличена за счет параллельного подключения дополнительного конденсатора к штатному), но при этом наблюдается некорректная работа аварийной сигнализации.

Она будет работать с частотой в два раза ниже. Вариант с изменением сопротивления тоже не совсем удачен. Так как фактически здесь придется эмпирическим путем подбирать резистор ограничивающий ток на вывод 4, тоже не совсем удачный вариант.

Схема включения реле поворотов 495.3747

Остается последний и пожалуй наилучший выход. Фактически убрать контроль за сопротивлением нагрузки. Разрезав фольгу на печатной плате (красная линия) идущую к выводу 7 микросхемы мы получим устойчивое по частоте срабатывание указателей поворотов.

После этой переделки резистор R2 нужно уменьшить до 60 — 200 Ом.

Единственным недостатком такой доработки реле для светодиодов будет отсутствие за контролем перегоревших светодиодов, так как мы убрали фактически зависимость частоты от сопротивления нагрузки.

Использованы материалы сайта: autosecret.net
