Поршень двигателя ваз 21213 (82.0; 82.4 и 82.8) а, с и е с пальцами 4шт

Раскоксовка поршневых колец

Если мотор начинает дымить, есть вероятность, что в канавках поршней залегли кольца. В наше время есть немало различных современных средств для раскоксовки поршневых колец, и многие водители используют их для восстановления работоспособности мотора. Среди наиболее популярных составов можно отметить:

• Nitrox Power;
• ЛАВР МЛ-202;
• Титан;
• LIQUI MOLY;
• WYNN’S.

Автомобилисты полагают – если движок задымил, нужно воспользоваться средство для раскоксовки, и мотор заработает в прежнем режиме, без расхода масла и без дыма. Действительно, иногда эти средства помогают, но только лишь в тех случаях, когда мотор долго простоял без движения (например, после зимы), и от влаги в нем залегли ПК. Если машина подлежит длительной консервации (ставится в гараж на зимнее хранение) следует вывернуть свечи зажигания и в цилиндры залить масло, а свечные отверстия заткнуть чопиками. При такой профилактике и свечи не отсыреют, и на гильзах не скопиться ржавчина.

Но если все-таки забывчивый автовладелец не предпринял меры профилактики, можно воспользоваться средством для раскоксовки. От ржавчины в цилиндрах избавляемся следующим образом:

• сдергиваем высоковольтные провода;
• выкручиваем все свечи зажигания;
• проворачиваем коленчатый вал так, чтобы все поршни находились в среднем положении;
• в каждый цилиндр заливаем по 45 мл жидкости, наживляем свечи зажигания;
• оставляем «отмокать» цилиндры на 6-7 часов;
• зачем выворачиваем свечи, несколько оборотов прокручиваем стартером, чтобы вся грязь из двигателя вылетела;
• снятые детали устанавливаем на место, запускаем мотор. Первое время он может сильно дымить, но затем дым пройдет.

Автовладельцам следует помнить, что раскоксовка не является панацеей от всех бед, и если поршневые кольца изношены, то поможет только их замена.

https://youtube.com/watch?v=uwl-MALsW-o

После определенного пробега увеличивается расход масла и падает компрессия в цилиндрах. Это говорит об износе поршневой группы. В этом случае потребуется замена поршня. При замене поршней необходимо учитывать размеры поршневой группы ВАЗ 2106. В статье описывается, как правильно подобрать и поменять все комплектующие поршневой группы на ВАЗ 2106.

Можно ли заменить один шатун

За свою практику я видел много разных двигателей, и таких в которых был заменен один шатун и не совпадал по массе с другими шатунами. Также и мне приходилось менять на двигателе один шатун, если в нем провернулись вкладыши, но обязательно подгонял шатуны в один вес.

Можно и самому сбалансировать шатуны в домашних условиях.

Вообще-то по нормальному, разница в шатунах должна быть в среднем не более 5граммов, но может быть и больше все зависит от марки двигателя.

Мне попадались двигатели в которых разница в весе шатунов была более 20грамм в ВАЗах и других, эти движки ремонтировали до меня и ставили шатуны не подбирая по массе. В принципе такие движки с сильно разными шатунами работают, но может слегка болтать двигатель на холостых оборотах. И конечно большая разница в весе шатуна влияет на разгон машины, и двигатель тупей того в котором шатуны сбалансированы по весу.

Поэтому можно заменить один шатун, страшного не чего не будет, но не ждите от двигателя хорошей динамики при движении.

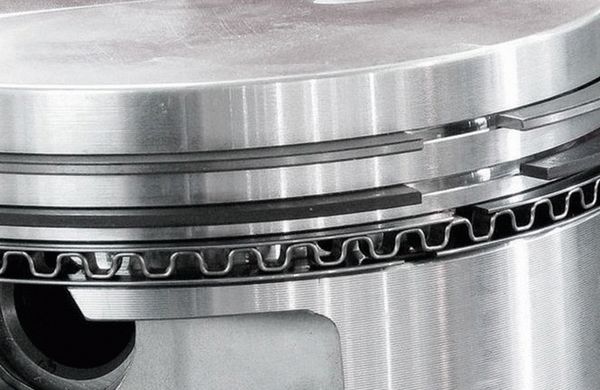

Поршневые кольца. Какие лучше?

Шатунно-поршневая группа на ВАЗ 2106 состоит из поршня, шатуна, поршневых колец и поршневого пальца. Поршневые кольца различаются по назначению: на компрессионные и маслосъемные. Первые не дают проникать газам из камеры сгорания в картер. Маслосъемные, снимая остатки масла с цилиндров, препятствуют его проникновению из картера в камеру сгорания. В свободном состоянии кольца имеют больший диаметр, чем внутренний диаметр цилиндра. Поэтому на кольце имеется вырез, называемый замком.

В цилиндрах высокого качества используются узкие кольца, которые снижают трение и предотвращают вибрацию на высоких оборотах двигателя. Но из-за большой нагрузки они быстро изнашиваются сами и ускоряют износ цилиндров. Поэтому более популярны широкие кольца, так как они надежнее. Особенностью поршневых колец является то, что после миллионных циклов они должны сохранять упругость и обеспечивать уплотнение. Поэтому для их изготовления должен использоваться материал, имеющий низкие коэффициенты трения и износа.

Первые изделия стали изготавливать из ковкого чугуна, который имеет хорошие рабочие характеристики благодаря своей пористой структуре. Следующим материалом стал применяться пластичный чугун, который упруго деформируется, что облегчает посадку изделий на поршень.

Еще одним материалом, из которого изготавливаются кольца, является чугун, покрытый твердым хромом. Эти изделия необходимо тщательно подбирать при замене, так как у них малая пластичность. Но при этом они имеют высокую износостойкость даже в условиях повышенного давления и высоких температур. Их применяют на форсированных двигателях. Существуют еще кольца из нержавеющей стали, которые по характеристикам схожи с хромированными деталями, но имеют более продолжительный срок службы.

На эффективность работы кольца, кроме материала влияет его расположение и конструкция. Если изделие немного перекручено, то быстрее идет его притирание со стенками цилиндра. Компрессионные кольца с L-образным участком, способствуют развитию дополнительного усилия, прикладываемого к стенкам цилиндров при высоком давлении.

Таким образом, определяясь, какие ставить поршневые кольца на ВАЗ 2106, нужно учитывать следующие факторы:

Поршни

На многих отечественных и импортных машинах используются ремонтные поршни, изготовленные на производственных мощностях костромского производителя поршневых групп «Мотордеталь-Кострома». Данное предприятие выпускает поршни с диаметром от 76 до 150 мм. На сегодняшний день производятся такие типы поршней:

• цельнолитой;
• с терморегулирующей вставкой;
• с вставкой под верхнее компрессионное кольцо;
• с каналом масляного охлаждения.

Поршни, выпущенные под указанной торговой маркой, имеют собственные обозначения. При этом информация (маркировка) может быть нанесена двумя способами — лазером и микроударом. Для начала рассмотрим на конкретных примерах маркировку, сделанную при помощи лазерной гравировки:

• EAL — соответствие техническому регламенту таможенного союза;
• Сделано в России — прямое указание страны-производителя;
• 1 — группа по массе;
• H1 — группа по диаметру;
• 20-0305А-1 — номер изделия;
• К1 (в кружочке) — знак отдела технического контроля (ОТК);
• 15.05.2016 — прямое указание на дату производства поршня;
• Sp 0,2 — зазор между поршнем и цилиндром (температурный).

Теперь рассмотрим обозначения, нанесенные при помощи так называемого микроудара, на конкретных примерах:

• 95,5 — общий размер по диаметру;
• В — группа по диаметру;
• III — группа по диаметру пальца;
• К (в кружочке) — знак ОТК (контроля качества);
• 26.04.2017 — прямое указание даты производства поршня.

Здесь же стоит отметить, что для производства разных поршней используются различные же алюминиевые сплавы с легирующими добавками. Однако эта информация не указывается прямо на корпусе поршня, но записывается в его технической документации.

Искать и найти в разделе: Ремонт двигателя ВАЗ 2110

Разборка двигателя автомобиля ВАЗ 2110. Дефектовка. Ремонт двигателя по шагам, в картинках

1.Замените погнутые шатуны. Замените шатун

, если во втулке верхней головки есть задиры и глубокие царапины. Заменитешатун , если при разборке двигателя было обнаружено, что шатунные вкладыши провернулись в шатуне.

Предупреждение: Шатуны обрабатывают совместно с крышками, поэтому их нельзя разукомплектовывать.

2.Вставьте палец в верхнюю головку шатуна. Если при покачивании пальца ощущается люфт, замените шатун. Шатуны в сборе с крышками по массе верхней и нижней головок разделены на классы (табл. 4.3).

3.В двигатель нужно устанавливать шатуны одного класса. Маркировка шатуна нанесена на его крышку: 1 — класс шатуна по массе (буква или краска); 2 — класс шатуна по пальцу.

Ваши отзывы, комментарии, вопросы и ответы на LADA-10.ru

В обсуждении о причинах неисправности и других проблемах участвуют все желающие. Если знаете, что ответить, пишите и тем самым поможете другим владельцам ВАЗ 2110 в поиске истины.

Комментарии на сайте LADA-10.ru запущены 11 января 2012 года

Замена поршневых колец

На автомобилях ВАЗ, впрочем, как и на всех других моделях легковых автомашин, одни лишь поршневые кольца целесообразно менять только в том случае, если:

• в цилиндрах нет выработки;
• не имеет следов повреждения их внутренняя поверхность.

При значительном износе гильз требуется их расточка, а если до этого уже был последний размер, требуется перегильзовка блока цилиндров. Заменить ПК можно на любом вазовском моторе, не снимая ДВС, для этого потребуется снятие ГБЦ и масляного картера. ПК меняют в том случае, если зазор в стыках у них не превышает 1 мм.

Для примера рассмотрим замену поршневых колец на автомобиле ВАЗ-2114 с 8-клапанным ДВС, такую работу необходимо проводить на яме или автоподъемнике:

• выключаем зажигание, ставим КПП на нейтральную передачу, скидываем с АКБ минусовую клемму;
• сливаем тосол, снимаем корпус воздушного фильтра вместе с патрубком (гофрой инжектора);
• снимаем клапанную крышку, распредшестерню, ослабляем ремень ГРМ и отводим его в сторону;
• отсоединяем от ГБЦ в\в провода, патрубки системы охлаждения, откручиваем болты головки;
• раскручиваем гайки приемной трубы глушителя;
• полностью освобождаем ГБЦ от всех креплений, которые мешают ее снять, производим съем головки блока;
• если под двигателем есть защита, демонтируем ее;
• подставляем емкость под поддон двигателя, отворачиваем пробку на картере, сливаем масло;
• снимаем нижний лючок корпуса КПП (три болтика);
• головкой с воротком на 10 или торцевым ключом откручиваем все болты масляного поддона;
• демонтируем поддон, снимаем маслоприемник;
• отворачиваем гайки шатунов, снимаем нижние шатунные крышки, аккуратно выбиваем поршни с шатунами наверх. Поршни следует выбивать через выколотку из мягкого металла или через деревянный брус. Сначала нужно аккуратно выбить шатунный болт, не повредив на нем резьбу, затем выколотку наставить на торец шатуна – ни в коем случае нельзя бить по вкладышам или посадочному месту под ними;
• шатуны рекомендуется вынимать по одному, и сразу же на них наживлять крышки, между собой крышки путать нельзя, они назад ставятся строго по своим местам, и обязательно замок к замку;
• снимаем с поршней ПК, обломком старого кольца чистим поршневые канавки до чистого металла. Обязательно проверяем чистоту канавки по кругу, кокса в ней оставаться не должно;
• устанавливаем в канавки новые кольца, начинаем с нижнего МПК, затем ставим среднее компрессионное ПК, и в последнюю очередь верхнее. Для установки можно воспользоваться специальным приспособлением, но все же кольца удобнее ставить руками. Если МПК чугунные, их нельзя гнуть по своей оси, можно только аккуратно раздвигать. Компрессионные кольца выгибать тоже нужно аккуратно, по минимуму;
• устанавливаем на место поршень с помощью специальной оправки, забиваем деревянной ручкой молотка либо латунной или бронзовой выколоткой;
• ставим по одному поршню-шатуну, и тут же крепим на каждый шатунную крышку. Затяжку гаек шатунов следует выполнять динамометрическим ключом, усилие – от 4,5 до 5,5 кг;
• затем ставим все на место – маслоприемник, поддон двигателя, головку блока. Заливаем в радиатор тосол, масло в картер, для проверки запускаем мотор. После замены ПК ДВС может поначалу дымить и расходовать масло – движок необходимо обкатать приблизительно 2 тыс. км. Бывает так, что при кажущемся нормальном состоянии гильз ДВС продолжает дымить даже после замены колец после обкатки. В таком случае придется растачивать цилиндры и устанавливать ремонтную поршневую группу.

Обкатка

Обкатка двигателя проводится на неподвижном автомобиле. Двигатель запускается и работает в течение получаса. Постепенно необходимо увеличивать число оборотов примерно до 2000 оборотов.

Первый запуск

Во время работы двигателя прислушайтесь, есть ли посторонние шумы, что крайне нежелательно. Не стоит пугаться шума в первые секунды работы двигателя, так как масло еще не поступило в двигатель и он короткое время будет работать с большим шумом, чем обычно. Контролируйте герметичность двигателя и прочие моменты неправильной работы и при необходимости остановите двигатель, найдите неисправность и продолжите ремонт. Эта инструкция по замене поршневой, а также необходимые видео помогут вам самим осуществить этот достаточно трудоемкий процесс.

Как провести замену поршневых колец на Ваз

Итак, прежде чем переходить к процессу под названием замена поршневых колец ваз 21083, необходимо разобрать сам двигатель. Для начала его нужно снять с автомобиля, а уже затем приступить к разбору. На том, как снимать двигатель мы останавливаться не будем, а перейдем непосредственно к его разбору.

Разбор двигателя Ваз

Для начала следует закрепить двигатель к поворотному устройству специального типа, которое поможет нам грамотно и быстро разобрать его.

Схема поворотного устройства для разбора двигателя

• вынимаем топливный шланг из бензонасоса (для этого следует расслабить хомут отверткой);
• берем ключ на 13 и отворачиваем две гайки, которые фиксируют насос к двигателю;
• извлекаем его;
• действуя отверткой, снимаем также промежуточный толкатель бензонасоса.

Снятие бензонасоса с двигателя

• начинаем отсоединять провода свечей зажигания;
• извлекаем также резиновую трубочку вакуумного регулятора;
• ключом на 13 расслабляем крепежи, фиксирующие распределить зажигания и снимаем его (для начала извлекаем фиксационный кронштейн).

Распределить зажигания Ваз

• настала очередь генератора;
• откручиваем гайку натяжителя;
• подвигаем генератор к двигателю;
• снимаем ремень;
• откручиваем гайку, находящуюся на нижнем креплении;
• извлекаем болт;
• вынимаем генератор.

• извлекаем водяные патрубки, идущие от карбюратора;
• берем торцевой ключ и отворачиваем болты, фиксирующие помпу;
• извлекаем саму помпу, аккуратно постукивая молоточком (это делается для того чтобы разрушить накипь);
• извлекаем масляный фильтр (можно руками или специальным инструментом);
• ключом на 13 извлекаем крышку сапуна вместе с щупом, который проверяет масло;
• снимаем датчики давления масла (чтобы их не повредить, следует аккуратно отворачивать);
• снимаем приводной шкив коленчатого вала;
• снимаем маховик, перевернув двигатель;
• снимаем пластину.

Продолжаем разборку двигателя:

• головкой на 10 расслабляем три болта крышки двигателя;
• вынимаем крышку;
• откручиваем крышку головки цилиндров;
• снимаем аккуратно фигурные шайбы, после чего снимаем крышку;
• снимаем прокладку (тщательно проверяем ее и если есть повреждения, сразу же сменяем);
• демонтируем цепной привод;
• снимаем звездочки и цепь;
• снимаем шестерню;
• откручивам 9 гаек, фиксирующих пинал;
• снимаем головки цилиндров.

Подгонка новых колец

Замена поршневых колец на ваз 21083 подразумевает их правильную установку. После того, как двигатель будет разобран, необходимо взять кольцо пальцами и развести в разные стороны. Делается это не сильно, примерно на один сантиметр. После этого, нужно отпустить кольцо и края его должны встать краями напротив друг друга. Если же края не встают ровно друг против друга, значит кольцо негодное и его место на свалке.

• берем щуп;
• мерим зазор, установив кольцо на цилиндр и придавив сверху поршнем.

Замер зазора поршневого кольца

Правильный зазор должен быть равен значению в пределах 0,25-0,45 мм. В случае, если зазор больше данного значения, необходимо кольцо заменить на другое.

Вставляем кольца поршневые

Вот мы и подошли к самому главному. Данное видео поможет Вам правильно все увидеть своими глазами всю работу. Прежде, чем ставить кольца, необходимо посмотреть на надпись, как показано на данном фото:

Надпись поршевого кольца Ваз

Установка колец проводится несколькими способами. Первый из них подразумевает установку с помощью металлических пластинок. Начали:

• своими руками нарезаем несколько пластин из металла листового, имеющего толщину 0.4 мм;
• заводим пластинки под кольцо;
• после установки кольца, как рекомендует инструкция, пластинки вынимаются (метод поможет новичкам-автомобилистам).

Другой способ установки подразумевает разжимание кольца двумя пальцами и непосредственную установку на цилиндр. Существует еще один способ, который потребует определенной практики и железных нервов. Если недостаточно иметь терпения, то кольцо может легко лопнуть, а цена на них известно какая. Поэтому данный способ подойдет лишь опытным специалистам. После установки колец их размещают таким образом, чтобы разрезы находились под углом 120 градусов друг от друга. Таким образом, уменьшается прорыв газов в картер. Вот и все. На этом заканчивается пособие по замене поршневых колец на Ваз.

Источник

Маркировка поршней ЗМЗ

Другая категория автовладельцев, интересующихся маркировкой поршней, имеет в своем распоряжении моторы марки ЗМЗ. Они устанавливаются на автомобили ГАЗ — Волга, Газель, Соболь и другие. Рассмотрим обозначения, имеющиеся на их корпусах.

Обозначение «406» означает, что поршень предназначен для установки в двигатель ЗМЗ-406. На днище поршня выбито два обозначения. По букве, нанесенной краской, на новом блоке поршень подбирается к цилиндру. При ремонте с расточкой цилиндров требуемые зазоры выполняются в процессе расточки и хонингования под заранее приобретенные поршни с нужным размером.

Римская цифра на поршне указывает на нужную группу поршневого пальца. Диаметры отверстий в бобышках поршня, головке шатуна, а также наружные диаметры поршневого пальца делятся на четыре группы, помеченные краской: I — белая, II — зеленая, III — желтая, IV — красная. На пальцах номер группы также обозначен краской на внутренней поверхности или на торцах. Он должен совпадать с группой, указанной на поршне.

Непосредственно на шатуне номер группы аналогично должен отмечаться краской. При этом упомянутый номер должен или совпадать или находиться рядом с номером группы пальца. Такой подбор обеспечивает ситуацию, когда смазанный палец с небольшим усилием перемещается в головке шатуна, однако не выпадает из него. В отличие от поршней ВАЗ, где направление указывается стрелкой, на поршнях ЗМЗ производитель прямо пишет слово «ПЕРЕД» или просто ставит букву «П». При сборке выступ на нижней головке шатуна должен совпадать с этой надписью (быть на той же стороне).

Существует пять групп, с шагом, равным 0,012 мм, которые обозначаются буквами А, Б, В, Г, Д. Эти размерные группы выбираются по наружному диаметру юбки. Они соответствуют:

• А — 91,988…92,000 мм;
• Б — 92,000…92,012 мм;
• В — 92,012…92,024 мм;
• Г — 92,024…92,036 мм;
• Д — 92,036…92,048 мм.

Значение группы поршня клеймится на его днище. Так, существуют четыре размерные группы, которые маркируются краской на бобышках поршня:

• 1 — белая (22,0000…21,9975 мм);
• 2 — зеленая (21,9975…21,9950 мм);
• 3 — желтая (21,9950…21,9925 мм);
• 4 — красная (21,9925…21,9900 мм).

Метки группы отверстия под палец могут также быть нанесены на днище поршня римскими цифрами, при этом каждой цифре соответствует свой цвет (I — белый, II — зеленый, III — желтый, IV — красный). Размерные группы подобранных поршней и поршневых пальцев должны совпадать.

Двигатель ЗМЗ-405 устанавливается на автомобиль ГАЗ-3302 «Газель Бизнес» и ГАЗ-2752 «Соболь». Расчетный зазор между юбкой поршня и цилиндром (для новых деталей) должен быть равен 0,024…0,048 мм. Он определяется как разность размеров минимального диаметра цилиндра и максимального диаметра юбки поршня. Существует пять групп, с шагом, равным 0,012 мм, которые обозначаются буквами А, Б, В, Г, Д. Эти размерные группы выбираются по наружному диаметру юбки. Они соответствуют:

• А — 95,488…95,500 мм;
• Б — 95,500…95,512 мм;
• В — 95,512…95,524 мм;
• Г — 95,524…95,536 мм;
• Д — 95,536…95,548 мм.

Значение группы поршня клеймится на его днище. Так, существуют четыре размерные группы, которые маркируются краской на бобышках поршня:

• 1 — белая (22,0000…21,9975 мм);
• 2 — зеленая (21,9975…21,9950 мм);
• 3 — желтая (21,9950…21,9925 мм);
• 4 — красная (21,9925…21,9900 мм).

Таким образом, если на поршне двигателя ГАЗ стоит, например, буква В, то это означает, что двигатель дважды подвергался капитальному ремонту.

В ЗМЗ 409 почти все размеры те же, что и в ЗМЗ 405, за исключением выемки (лужа), она глубже, чем в 405. Делается это для компенсации степени сжатия, размер h увеличивается на поршнях 409. Также компрессионная высота у 409 равна 34 мм, а у 405 — 38мм.

Приведем аналогичную информацию для двигателя марки ЗМЗ 402.

• А — 91,988…92,000 мм;
• Б — 92,000…92,012 мм;
• В — 92,012…92,024 мм;
• Г — 92,024…92,036 мм;
• Д — 92,036…92,048 мм.

Надпись «Селективный подбор» на поршнях

• 1 — белая; 25,0000…24,9975 мм;
• 2 — зеленая; 24,9975…24,9950 мм;
• 3 — желтая; 24,9950…24,9925 мм;
• 4 — красная; 24,9925…24,9900 мм.

Обратите внимание, что с октября 2005 года на поршнях 53, 523, 524 (устанавливаются в том числе на многие модели двигателей ЗМЗ), на их днище устанавливается печать «Селективный подбор». Такие поршни изготавливаются по более прогрессивной технологии, о которой отдельно написано в технической документации к ним

Головка блока цилиндров (ГБЦ)

Она отлита из алюминия и выполняет функции впрыска топлива в цилиндры и удаления продуктов горения. Внутри имеются каналы для перекачки масла и охлаждающей жидкости, попадающих через несколько отверстий в месте соединения с блоком цилиндров.

Отливка комплектуется следующими деталями: клапаны, их направляющие и пружины, гидрокомпенсаторы, 2 распредвала (впуск и выпуск) и их подшипники. На концах валов с одной стороны расположены шестерни, диаметром в 2 раза больше коленвальной. На другой – датчик фазы, работающий на эффекте Холла.

Главное нововведение в ГБЦ 21124 по сравнению с восьмиклапанниками (2111 и 21083) – автоматическая регулировка зазоров между клапанами и кулачками распределительного вала. Это было достигнуто за счет добавления гидрокомпенсаторов в конструкцию головки блока цилиндров.

Общие сведения

При создании автомобиля «Нива» конструкторы столкнулись с отсутствием мотора подходящей мощности. Имевшиеся двигатели с объемом 1,2-1,5 литра мало подходили для машины с приводом на все колеса. Положение спасло появление большего по объему мотора модели 2106. За счет максимально возможного увеличения диаметра цилиндров его литраж довели почти до 1,6 литра, а мощность достигала 80 сил. Именно этот мотор и стал основным силовым агрегатом «Нивы» на более чем 20 лет.

В середине 90-х «Нива» прошла модернизацию, в ходе которой в ее конструкцию был внесен ряд изменений. Поменялось оформление задней части машины, а также многие элементы интерьера внедорожника. В качестве базового силового агрегата стал применяться 1,7-литровый двигатель ВАЗ-21213. Изначально мотор разрабатывался для модернизированной машины седьмой модели, но проект внедорожника оказался более перспективным.

Как подобрать поршневые кольца

Подбор поршневых колец означает, что размеры поршневых колец в обязательном порядке должны соответствовать как размерам поршней, так и размерам цилиндров. Добавим, что производить подбор поршневых колец по размеру немного легче сравнительно с подбором самих поршней. Так происходит благодаря тому, что ремонтные поршневые компрессионные и маслосъемные кольца для различных моделей двигателей в большей или меньшей степени сегодня являются взаимозаменяемыми. Это означает, что можно приобрести как оригинальные поршневые кольца, так и подобрать детали стороннего производителя.

Подбор колец по размерам

Подбирать кольца необходимо с учетом следующих базовых параметров:

• высота поршневого кольца;
• диаметр поршневого кольца;

Любой качественный аналог, который имеет необходимые размеры, зачастую становится без всяких проблем. Для полной уверенности необходимо также учитывать радиальную ширину поршневых колец, а точнее соответствие данной ширины канавкам поршня. Другими словами, глубина канавок в отдельных случаях может оказаться недостаточной.

Что касается компрессионных колец, такие кольца конструктивно схожи, зачастую имеют одинаковую или практически одинаковую радиальную ширину, так что проблем после установки правильно подобранных по размеру колец из этой группы обычно не возникает. Подбор маслосъемных колец, напротив, требует повышенного внимания как к самой конструкции кольца (коробчатые, наборные маслосъемные кольца), так и дополнительного уточнения их радиальной ширины по специальным каталогам изготовителя колец.

Хотелось бы добавить, что подбирать поршневые кольца для дизельных двигателей сложнее. Компрессионные кольца для дизелей имеют молибденовое покрытие, а также отличаются трапецеидальным профилем, который дополнительно может иметь разные углы. Маслосъемные кольца в дизелях обычно коробчатые, но и данный факт необходимо проверять по каталогам, так как встречаются случаи установки на дизельный двигатель наборных колец.

Обратите внимание, что ставить на дизель поршневые кольца от бензинового двигателя крайне не рекомендуется. Одновременно с этим в отдельных случаях допускается вариант установки поршневых колец с дизеля на бензиновый мотор

Какие поршневые кольца лучше

Дело в том, что материалы, нанесенное покрытие и допуски по геометрии колец вполне могут отличаться

На указанные факторы в процессе подбора следует обращать пристальное внимание, особенно в случае отсутствия точных данных в каталогах изготовителя. Также следует добавить, что кольца для новых двигателей обычно хорошо работают в старых ДВС, но не наоборот

Достаточно качественными принято считать чугунные поршневые кольца. Такие детали выполнены из высокопрочного чугуна, который обладает улучшенными свойствами и активно противостоит износу. Маслосъемные кольца бывают хромированными, а также без покрытия хромом. Также в продаже представлены стальные кольца, дополнительно оборудованные пружинным элементом.

Хромированные кольца обычно устанавливаются на моторы с высокой степенью сжатия, что предполагает более серьезные нагрузки на ДВС и ЦПГ. Гражданские автомобили иностранного производства зачастую имеют поршневые маслосъемные кольца из нержавеющей стали. Такие кольца отличаются большим сроком службы, низким весом и приемлемой стоимостью.

Принцип установки поршневых колец на автомобиле ВАЗ 2107

Когда все действия выполнены, и шатун вместе с поршнем сняты, необходимо почистить их от нагара и грязи. После предварительного осмотра нужно снять поршневые кольца. Здесь следует отметить, что кольца придется менять, поэтому не стоит бояться сломать отходившие детали. Теперь установку новых колец, нужно начинать с маслосъемного кольца.

Первым делом установите расширительное кольцо, которое выполнено в виде гибкой пружины со стержнем или же пластины в виде восьмиугольника. Когда новое кольцо устанавливается на поршень, то следует постепенно проталкивать его и периодически замерять зазор, ведь он должен быть определенного расстояния.

Если в крайней точке зазор свыше 0,4 мм, то кольцо необходимо менять, а если меньше 0,25 мм, то здесь все дело в замке и его следует подточить. Если же размер зазора нормальный, то устанавливаем кольцо. Причем следует учитывать, что замки не должны совпадать, а наоборот иметь разницу в 90 градусов между собой. Такую процедуру следует выполнить со всеми кольцами на всех поршнях.

Когда замена произведена, то перед тем как устанавливать все обратно уделите внимание прокладкам, а также почистите двигатель. Данные операции улучшат результат работы двигателя

При недостаточной компрессии двигатель ВАЗ 2106 теряет мощность и начинает чрезмерно расходовать не только бензин, но и масло. В самом лучшем случае можно обойтись простой заменой поршневых колец, в худшем — полным капитальным ремонтом двигателя, начиная от проточки цилиндров, заменой поршневой группы и заканчивая ремонтом коленчатого вала автомобиля.

Если вы решили поменять кольца самостоятельно, но особых проблем при выполнении этого ремонта, возникнуть не должно. Разумеется, что понадобится немалый список инструментов, чтобы сделать это максимально быстро и удобно. А также, необходимо выполнить ряд подготовительных работ, чтобы добраться до поршней:

1. Снять головку блока цилиндров ВАЗ 2106
2. Снять поддон, чтобы получить доступ к коленчатому валу и креплению шатунов

Лично я проводил эту процедуру на снятом моторе, так как машина была практически полностью разобрана. Но все можно сделать даже на установленном двигателе, но тогда удобнее всего ремонт проводить на яме или подъемнике.

Итак, после того, как крышка поддона снята, можно взять головку на 14 с воротком и открутить две гайки крепления крышки шатуна. Более наглядно это показано ниже:

Когда обе гайки откручены, можно рукой снимать крышку, она обычно без всяких проблем легко вынимается:

Затем с определенным усилием необходимо надавить на болт шатуна рукой или даже ручкой молотка:

До того момента, пока поршень не выйдет с обратной стороны цилиндра наружу. Примерно это будет выглядеть следующим образом:

Делать это стоит довольно аккуратно, чтобы не повредить ни сам поршень, ни стенки цилиндра:

Далее можно приступать к снятию и замене поршневых колец, если цилиндры еще без выработки. Для этого аккуратно поддеваем ногтем или пальцем край кольца и выводим его из канавки поршня:

И аккуратно проворачиваем кольцо до тех пор, пока оно полностью на освободится из канавки:

После того, как все кольца, как компрессионные, так и маслосъемные сняты, можно измерить зазор, вставив их в цилиндр, и вставив щуп в отверстие между двумя краями:

Если значения превышают номинальные, производим замену колец на новые. После чего можно устанавливать все детали, в обратном снятию порядке

Стоит обратить особе внимание, что при установке колец их замки должны быть направлены в разные стороны для большей герметичности цилиндра

Какой мотор можно установить на «копейку» вместо штатного

Одним из основных видов автомобильного тюнинга является усовершенствование двигателя машины. Моторы ВАЗ 2101 — непаханое поле в этом смысле. Некоторые умельцы с целью увеличения мощности и тяговых характеристик устанавливают на них турбины, другие — меняют коленвал и растачивают цилиндры, а третьи — просто меняют двигатель на более мощный

Но здесь важно не перестараться, ведь кузов машины рассчитан на определённые нагрузки, превысив которые можно серьёзно навредить всему автомобилю

Среди популярных вариантов для замены стоит рассматривать лишь близкие по конструкции и показателям силовые агрегаты. На «копейку» без особых проблем можно установить бензиновый мотор объёмом 1,6 или 2,0 литра от того же Фиата-Аргента или Полонеза.

Мотор с Фиат-Аргента можно установить на любой классический ВАЗ без особых переделок

Можно попробовать и такой же двигатель от Рено-Логан или Митсубиши-Галант, если ставить их вместе с коробкой передач. Но самый лучший вариант — это силовой агрегат с последующих модификаций ВАЗов. Это могут быть ВАЗ 2106, 2107, 2112 и даже 2170. Двигатели с этих машин подойдут и по размеру, и по креплению к коробке скоростей.

Отличительные особенности двигателя ваз 2106

Двигатель ваз 2106 – это достаточно успешная доработка предыдущей версии мотора ВАЗ-2103, во время создания которого использовались современные технологии.

Производители поставили перед собой задачу любыми способами усовершенствовать уже готовую деталь:

Мощность удалось увеличить с помощью общего действующего объема мотора

Особенное внимание уделялось улучшению цилиндра.
Такие доработки повлияли на появление блока цилиндра 2106-1002011. Помимо диаметра представленная конструкция мотора больше не имеет никаких отличительных особенностей.
Во время производственного процесса специалисты дают отдельному цилиндру собственный класс

Сегодня существует около пяти наименований, которые различаются одним миллиметром. Им присваиваются следующие символы – А, В, С, D и Е. Посмотреть условный класс мотора можно внизу основания.
Неизменной оставили основную головку блока мотора с обозначением 21011-1005011-10. Чтобы изменить общий диаметр цилиндра производителям пришлось использовать новые прокладки.
Абсолютно все стандартные и общепринятые поршни имеют много аналогичных характеристик между собой. Представленный двигатель оснащен поршнями от мотора 21011, где номинальный диаметр равен 79 миллиметрам.

В новой модели мотора есть лунки цилиндрической формы, а также в несколько раз улучшены объемы. Во время работы в каждой отдельной области абсолютно все поршни будут нагреваться постепенно и равномерно. Именно таким образом удалось компенсировать возможные тепловые деформации. Также производители расположили терморегулирующие пластины из высококачественной стали в бобышках поршня.

Как увеличить мощность двигателя ваз 2106 и максимально снизить всевозможные динамические нагрузки на поршневую часть мотора? Нужно обратить внимание на наличие отверстия, которое предназначено только для поршневых пальцев
