Правильная установка поршневых колец

Рано или поздно ваш мотор износится и потребует либо смены поршневых колец, либо поршневой в целом.

Вроде поменять поршневые кольца – это рядовая задача, доступная каждому, кто мало-мальски знаком с устройством и принципом работы примитивного четырехтактного мотора. Но, к сожалению, люди страшатся потратить 15 минут своего невероятно драгоценного времени на прочтение литературы и запихивают все в мотор по принципу (а так и стояло. наверное, работать будет). Ну, флаг вам в руки и скорейшего обращения в сервис.

Итак, берем поршень и видим 3 проточки под установку поршневых колец. Никаких ограничительных стопоров на 4-тактных моторах нет, как на 2-тактных двигателях, например.

На 4-тактных моторах есть два вида поршневых колец. Первые два, которые устанавливаются в две верхние проточки, являются компрессионными. Исходя даже из названия понятно, что они отвечают за наличие компрессии в вашем моторе и должный удерживать собой газы, образовывающиеся в момент вспышки за счет горения топлива в камере сгорания.

Следующие три кольца являются маслосъемными. Тут тоже сразу ясно их предназначение. Они отвечают за снятие масла, которое покрывает стенки цилиндра в тот момент, когда поршень возвращается вниз. Если эти кольца будут пропускать, то масло будет оставаться на стенках цилиндра, а это чревато тем, что мотор начнет поджирать масло, и, естественно, появится дым.

Как устанавливать первично? Да, в принципе, как и стояли с завода, в том же порядке, но во избежание ошибок показываем еще раз.

Первоначально ставим главное маслосъемное кольцо: то, которое имеет волнообразную структуру. Установить его проще некуда, так как оно самое эластичное из всех.

Дальше ставим верхнее и нижнее ТОНКИЕ маслосъемные кольца. Они немного тверже, но с их установкой тоже не должно возникнуть проблем.

Теперь ставим поршневые компрессионные кольца: те, которые более толстые и «твердые». Первоначально устанавливаем нижнее, затем верхнее. Поставить их немного сложнее, так как они менее эластичны и более твердые. Сломать вам их вряд ли удастся, но вот при совершенно кривых руках погнуть их проще некуда.

Думаете, на этом все? Нет!

Дело в том, что кольца еще нужно правильно расположить на поршне, чтобы замки колец (место пропила) не попадали друг на друга. Проще говоря, нужно, чтобы пропил нижнего кольца не был расположен прямо над пропилом верхнего кольца.

Начинаем с верхних поршневых колец.

Замок нижнего кольца располагаем посередине над полостью клапана, например, впускного (можно и выпускного, тут разницы нет).

Замок же верхнего кольца располагаем строго в противоположной стороне от нижнего кольца. Соответственно, если замок нижнего кольца над полостью под впускной клапан, то замок верхнего над полостью под выпускной клапан.

Теперь переходим к маслосъемным кольцам. Эти кольца точно так же нужно расположить, чтобы ни один замок не совпал. Поэтому верхнее кольцо располагаем над отверстием под поршневой палец, с правой стороны.

Второе же (то, которое нижнее) располагаем с противоположной стороны, также примерно посередине отверстия под поршневой палец.

Последнее же волнообразное маслосъемное кольцо ставим в любую из четырех получившихся секций между отверстием под палец и полостью под клапан.

А теперь к вашему вопросу: что за ерунду нам тут втирает автор? И зачем так кропотливо выставлять положение всех 5 колец?

Объясняем. Все это мы делали, чтобы не получилось так, что когда один замок располагался над другим, через эти замки не проходят газы (в случае с поршневыми кольцами) и не оставалось на стенках масло (в случае с маслосъемными кольцами).

Если брать во внимание поршневые кольца, то это потеря компрессии и пропуск раскаленных рабочих газов до маслосъемных колец, которые не рассчитаны на такие внезапно появившиеся высокие рабочие температуры. Как итог, кольца после определенного времени могут сгореть. Если же обратиться к маслосъемным кольцам и совпадению замков на них, то у нас не будет полностью сниматься масло: оно будет доходить до поршневых колец, что приведет к закоксовыванию канавок колец, и как итог они залягут, а потом сгорят

Если же обратиться к маслосъемным кольцам и совпадению замков на них, то у нас не будет полностью сниматься масло: оно будет доходить до поршневых колец, что приведет к закоксовыванию канавок колец, и как итог они залягут, а потом сгорят.

Как результат, вы получите сгоревшие кольца и износ поршневой.

Итог: выставить замки колец перед установкой – это дело 2 минут, а срок службы мотора данная операция может продлить на десятки часов.

Монтаж и демонтаж поршневых колец

Проведите тщательную очистку бывшего в употреблении поршня от прилипшей грязи

Обращайте внимание особенно на то, чтобы кольцевые канавки были свободны от масляного нагара и грязи. Прочистите при необходимости отверстия для обратного стока масла с помощью сверла или другого подходящего для этого инструмента

Обращайте внимание на то, чтобы не повредить боковые поверхности канавки при удалении из них масляного нагара. У нижней боковой поверхности канавки речь идёт об уплотняющей поверхности

При эксплуатации повреждения из-за царапин могут повлечь за собой чрезмерный расход масла или усиленный прорыв газов из камеры сгорания в картер двигателя.

Для монтажа и демонтажа поршневых колец непременно используйте специальные щипцы для ихустановки. Другие вспомогательные средства, как, напр., петли из провода или отвёртки повреждают и поршневое кольцо и поршень.

Никогда не натягивайте кольца рукой (исключение: маслосъёмные поршневые кольца со стальными пластинками). Существует не только опасность излома кольца, его деформации и растяжения, но и риск получить ранение от острых краев кольца, если оно разломается.

Быстрое надевание поршневого кольца рукой без того, чтобы его сломать, доказывает, правда, ловкость механика, повреждает, тем не менее, поршневое кольцо в большинстве случаев уже при монтаже.

Рис. 3

Монтажный набор для поршневых колец

Никогда не натягивайте кольца на поршень показанным способом (рис. 1). Если кольцо деформируется и больше не лежит ровно в канавке, то оно больше не вращается в этой канавке, изнашивается только с одной стороны или не совсем достаточно уплотняет. Тем не менее, дело обстоитхуже, если с колец с молибденовым покрытием слой молибдена сходит или надламывается. Если потеря скользящего слоя не происходит уже при монтаже, то это случается самое позднее при обкаткедвигателя. Скользящий слой отделяется и повреждает поршень и поверхность цилиндра. Поршень заедает в диаметре цилиндра, потому что горячие отработавшие газы продуваются между поршнем и стенкой цилиндра. Оторвавшиеся частички повреждают поршень и рабочие поверхности цилиндра.

Избегайте излишнего снятия и надевания поршневых колец. При каждом монтаже кольца немного деформируются. Не снимайте кольца с уже ранее собранных поршней снова, чтобы, например, ихзаново измерить. Соблюдайте последовательность монтажа колец. Сначала монтируется маслосъёмное поршневое кольцо, затем второе, после него — первое компрессионные поршневые кольца

Обращайте внимание при монтаже на маркировку. «Тор» означает, что эта сторона должна указывать наверх, к камере сгорания

Если Вы не уверены, или нет маркировки «Тор», тогда вставляйте кольцо с надписью наверх. «Тор» не значит, что речь идёт о первом компрессионном поршневом кольце.

Рис. 2

Проверьте, могут ли кольца свободно прокручиваться (вращаться) в кольцевых канавках.

Проверьте, исчезаетли полностью кольцо по всей длине окружности в кольцевой канавке, т.е., рабочая поверхность кольца не должна выходить за пределы юбки поршня

Это важно, так как при недостаточном зазоре на дне канавки(неправильное кольцо или нагар на дне канавки) работа кольца не гарантирована

При монтаже маслосъёмных поршневых колец, состоящих из двух частей, всегда обращайте внимание на положение спирального витого пружинного расширителя (рис. 6)

Концы расширителя всегда должны быть расположены напротив стыка поршневого кольца.

Рис. 6

У состоящих из трёх частей колец правильное положение пружины-расширителя является обязательным для выполнения функции удаления масляной плёнки (рис. 1 и 2). В любом случае перед монтажом проверьте также у поршня с уже вставленными кольцами положение пружины-расширителя. Во время транспортировки концы пружины находятся в ненатянутом состоянии и могут находить друг на друга. Обе цветных маркировки на концах пружины должны быть видны (рис. 3). Если они не видны, то концы пружины перекрываются внахлёстку и кольцо не функционирует. Все стыки маслосъёмного поршневого кольца, состоящего из трёх частей (обе стальные пластины и пружина-расширитель), должны вставляться смещёнными на 120° по отношению друг к другу.

Сместите стыки поршневого кольца готового для монтажа поршня таким образом, чтобы они лежали примерно 120° по отношению друг к другу. Они помогают поршню и, соответственно, кольцам при первом запуске двигателя. Причина: при первом запуске двигателя сжатие несколько ниже, так как поршневые кольца ещё не приработались. При помощи смещения стыковых концов по отношению друг к другу можно помешать тому, чтобы при первом пуске двигателя слишком много газов просачивалось из камеры сгорания в картер двигателя и, вследствие этого, двигатель плохо заводился.

Диагностика

Если же появились признаки износа колец, явными из которых является потеря мощности, дымность выхлопа и «жор» масла, в первую очередь убедитесь, что проблема заключается в ЦПГ, поскольку такие симптомы появляются и из-за неисправности газораспределительного механизма. Если пробег авто большой, то нужно сразу ремонтировать. Ведь если ресурс двигателя исчерпан, то он работает с нарушениями. В таком двигателе ремонтировать нужно и ЦПГ, и ГРМ.

Рекомендуем: Вариатор-коробка передач на авто

А вот если пробег мотора не такой уж и большой, а указанные признаки имеются, то для начала проводим диагностику. Для этого замеряют компрессию. Она в цилиндрах должна быть одинаковой и соответствовать норме (допускается отклонение). Значительное падение компрессии в камерах сгорания указывает на износ или залегание колец.

Если же давление снизилось только в одном цилиндре, то высока вероятность подгорания или неплотного прилегания клапанов, но может такой результат давать и залегшие кольца. Чтобы удостовериться, что проблема кроется в ЦПГ, заливают 20-30 грамм масла в цилиндр и снова делают замер. Возросшая компрессия после заливки указывает на залегание или разрушение колец. В случае же с проблемными клапанами, то залитое масло на давлении не скажется.

Когда диагностика указывает на залегание колец, необязательно их сразу менять. Для начала выполняют раскоксовку мотора. На рынке автохимии имеются специальные средства для этого

Но в процессе работ важно соблюдать технологию проведения операции

Отметим, что закоксовка двигателя достигает такой степени, что химические средства уже не помогут, и удалять нагар придется механическим способом. А для этого разбирают двигатель.

Замена поршневых колец – операция трудоемкая, поскольку требует полной разборки мотора. Поэтому если не уверены в самостоятельном проведении операции, то лучше эту работу доверить специалистам сервисного центра.

arttrener › Блог › Как правильно устанавливать комплект с наборными маслосъемными кольцами на поршень

«…Далее нужно одеть кольца.

Кольца взял типа SM, сейчас они называются NPREurope. Маслосъемные кольца у них наборные.

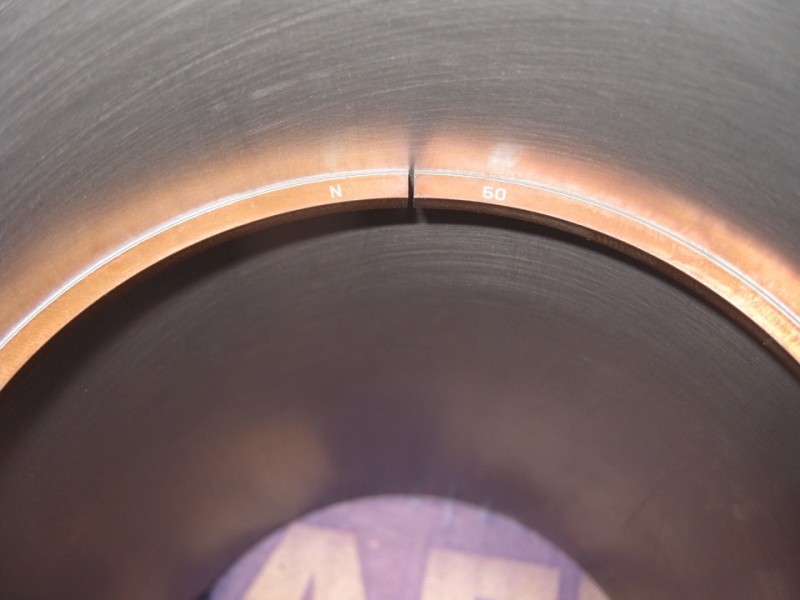

Проверяем зазор в замках внутри цилиндров.

Зазор в замках нормальный. Около 0,45мм компрессионные, и 0,35мм наборные маслосъемные. В предыдущей записи я писал что зазор в маслосъемных очень маленький и их нужно подпилить, но это не так =). Расжав кольцо к гильзе зазор стал около 0,35. В сборе это делает сепаратор. Так что все ок.

Теперь непосредственно одеваем на поршня. Начинать нужно с сепаратора, а затем тонкие маслосъемные. И уже потом второе компрессионное и затем первое компрессионное.Но прежде нужно сделать следующее.Очень важный момент! Который почему то почти ни где не описывают. Не в мануалах, не с инструкцией к кольцам.Что бы масло мотор не расходовал с наборными кольцами, необходимо что бы кольца правильно работали их нужно правильно сориентировать на поршнях.Постараюсь объяснить доступно =)

Нужно взять в руки «лапшу» и сжать, состыковав замок. Вот так.

Далее, нужно пометить одну из сторон, например маркером. Я помечал выпуклую сторону на всех маслосъхемных кольцах.Относительно поршня кольца должно быть сориентированы таким образом

Вот схематично накидал картинку для наглядности.

После того как кольца наборные установлены, устанавливаются вторые компрессионные кольца. Они чугунные, очень хрупкие, сильно разжимать нельзя — лопнут. Оно работает как компрессионное и частично как маслосъемное. Для этого у них бывает либо выточка, либо срез торца под углом. Так же обязательно присутствует надпись «ВВЕРХ» или «ТОР». Ее нужно ориентировать к днищу поршня, в сторону к камере сгорания. Для проверки можно еще ориентироваться на выточки. Если выточка внутренняя (по внутреннему диаметру кольца), то такой выточкой кольцо должно смотреть в сторону камеры сгорания, если выточка по наружному диаметру — то такой стороной ориентируем в сторону картера.

Верхнее кольцо стальное, я ставлю надписями вверх (обычно пишут че нить на кольцах), хотя разницы особой нет.

После того как кольца одеты, их нужно развернуть относительно друг друга на 180 градусов. Но не как попало.Маслосъеные наборные относительно замков друг друга на 180гр, а относительно замка сепаратора на 90гр.Замки всех колец нельзя ориентировать в сторону холодильника ( в сторону пальца).

Источник

Инструкция: замена колец

Сначала автомобиль подготавливается: обесточивается аккумулятор, сливаются антифриз и масло из поддона картера. Затем проводится замена поршневых колец, одним из традиционных способов — со снятием ДВС и без демонтажа. Вытаскивать мотор приходится для расточки гильз под следующий ремонтный размер, если на стенках цилиндров имеется выработка — царапины, задиры и другие изъяны. Это легко проверить, сняв только ГБЦ и визуально осмотрев состояние втулок.

В остальных случаях, когда никаких дефектов нет, проводится обычная замена без демонтажа:

  • снимается поддон картера;
  • демонтируется маслонасос — проверяется и в случае износа, заменяется;
  • откручиваются крышки шатунов — обязательно маркируются места родных крышек, так как менять их местами нельзя;
  • элементы вместе с поршнями двигателя выталкиваются вверх;
  • уплотнительные детали вытаскиваются щипцами.

На этой стадии можно окончательно проверить состояние цилиндров. Если кольца сточены неравномерно, скорее всего, цилиндры приняли овальную форму в поперечном сечении. В любом случае, они нуждаются в ремонте.

Крышки для шатунов, как и сказали выше, надо помечать. Это легко делается на листе бумаге, где рисуются цилиндры двигателя и маркируются под определённый номер. После снятия бугель и его гайки, допустим, под цифрой 3, ставятся на соответствующее место.

Дальнейшие действия, если износ колец равномерный:

  • удалить нагар из канавок и днища — это называется ;
  • установить сначала маслосъёмный элемент;
  • затем поставить компрессионные — сначала второе, потом первое.

Во время установки второго компрессионного и маслосъёмного элемента надо действовать крайне аккуратно! Они хрупкие, так как строгие требования по прочности к ним не предъявляются. Часто при сильном нажатии и обжимании они трескаются и ломаются. Первое компрессионное кольцо сломать практически невозможно.

Особое внимание надо уделить стыкам колец. Для компрессионных колец отечественных двигателей по паспорту он равен 0,45-0,60 мм

Промежуток между концами маслосъёмных элементов несколько выше. Кроме того, зазор поршневых колец не должен стоять в одну вертикальную линию. Желательно располагать каждый под углом 120° по отношению к предыдущему. Это делается намеренно, чтобы препятствовать прорыву газов в картер.

Далее поршни ставятся обратно в цилиндры. Понадобится хомутовая оправка или обжимка, иначе элементы помешают нормальной установке поршневых колец. Как правило, оправка бывает универсальной. Однако фанаты этого дела располагают специальным инструментом, изготовленным под конкретный размер поршневых колец. Это приспособление обжимает детали, после чего поршень легко вгоняется на своё место постукиванием по днищу. Перед этим внутренняя поверхность цилиндра (гильза) смазывается автолом.

Крайне важно суметь правильно установить шейку коленвала в верхнее положение. Это делается прокручиванием

Есть также специальное приспособление для определения ВМТ крайнего поршня.

На завершающем этапе двигатель проверяется. Он заводится, ему даётся время «порычать» на холостых оборотах. Если всё стабильно, нет перепадов и нехарактерного стука, операция по замене окончена. Однако новые детали должны приработаться, поэтому мотор надо прежде обкатать. Чем грамотнее это будет сделано, тем дольше прослужит силовая установка автомобиля.

Обкатывают машину не больше 2000-3000 километров, перед этим прогрев ДВС до рабочей температуры на ХХ. За время поездки нельзя сильно нагружать двигатель. В автомобиле кроме водителя никого не должно быть. На подъёмы, особенно затяжные, не заезжать. Идеально будет выбрать ровный отрезок асфальта. Также не рекомендуется повышать обороты выше 3000 — на первой тысяче это вообще категорически запрещено!

Диагностика износа

Ресурс поршневых колец бывает разным. Всё зависит от конкретной модели автомобиля. Например, для моторов ВАЗ — он составляет около 150-200 тыс. км пробега. Естественно, тяжёлые условия эксплуатации с частыми перегревами ДВС, применение некачественного масла, несвоевременное обслуживания двигателя приводят к более раннему выходу деталей из строя.

Признаки износа легко обнаруживаются:

  • постоянный сизый выхлоп, что объясняется некачественным съёмом масла со стенок цилиндров и выгоранием — капли смазки ощущаются рукой, если поднести её к глушителю при работающем моторе;
  • повышение давления газов в поддон двигателя, которое приводит к неожиданному загрязнению воздушного фильтра, карбюратора, утечке под сальники и прокладки — объясняется пропуском газов, образованных в ;
  • сильный дым из отверстия вентиляции картера — станет заметно, если скинуть крышку воздушного фильтра или шланг с сапуна.

Об износе элементов судят и по косвенным признакам: чёрным свечам зажигания, повышенному расходу горючего, троению ДВС и падению его мощности. Также наблюдаются провалы газа, шум при работе мотора, жор масла. Обнаружив это, надо срочно провести замер и анализ компрессии между поршнями и его цилиндрами.

Ещё один способ диагностики часто используется мотористами в СТО. Опытные мастера выявляют износ поршневой группы визуально. Они внимательно следят за работой силового агрегата — если заметно трясётся рычаг КПП, появляются нехарактерные шумы и стуки, это подтверждает догадку.

Также специалисты умеют быстро понять — мотор дымит из-за колец или колпачков. В последнем случае симптом похожий, но при резком надавливании акселератора клубы белого дыма увеличиваются. Несколько иначе ведёт себя движок при закоксовании поршневых уплотнителей — автомобиль дымит во время нагрузки, когда машина поднимается в горку. Одновременно при залегании деталей силовой агрегат теряет мощность, свечи покрываются чёрным нагаром.

Важно понимать, что возможно залегание или повреждение только маслосъемных уплотнителей. Компрессионные же в это время нормально работают

Тут уже двигатель не потеряет компрессию, но начнёт расходовать в больших количествах смазку и сильно дымить.

Износ поршневых колец обычно — это их залегание или потеря упругости. Происходит такое в результате использования некачественного масла. Двигатель начинает перегреваться, канавки поршня закоксовываться. Элементы перестают выполнять свои функции — уплотнять камеру сгорания, защищать от перегрева и регулировать толщину плёнки моторного масла.

Замена поршневой (цпг) на 4т скутере

Нужна помощь в поиске запчастей?

Поможем и посоветуем!

+7-927-653-31-57

Постепенно приходит время и вашему двух-колёсному четырёхтактному другу необходимо менять поршневую. Тому может быть 2 причины: износ или установка более мощной поршневой. В данной статье мы расскажем как осуществить замену поршневой (цпг) на 4-тактном скутере с двигателем 139QMB.

Если у вас другая модель двигателя, например 152QMI или 157QMJ (150 кубовый скутер), то для замены цпг вам тоже подойдёт эта статья, поскольку тут нет принципиальных отличий. Для 2-ух тактных скутеров советуем почитать статью «Замена поршневой на 2-х тактном скутере»

Как правильно вставить поршень цилиндр. Как правильно вставить. KakPravilno-Sdelat.ru

» Как правильно вставить

Ремонт суппорта своими руками

Кароч, вчера пытался натянуть цилиндр на поршень с новыми кольцами. Жести для рекомендованного книжкой хомута не нашел — пытался так впихнуть. Затрахался и ушел домой. Все пользуются стягивающими хомутами из жести или кто-нить еще как-нибудь из положения выходил?И еще — в направляющих клапанов зазор большой. Если менять, то надо на горячую запрессовывать потом из-за нарушения соосности шарошить седла и т.п. Тогда ремонт грозит затянутся до конца сезона. Можно ли наплювать и поездить год или это чем-то грозит страшным?

Можно и без хомута поставить — поршень чуть наперекос, утапливать отверткой кольцо в канавке от одного края кольца к другому постепенно, и чтобы постоянно был прижим поршень-в-цилиндр . Корячиться надо вопщем.

Вдогонку: сразу надо поставить кольца (по одному) в цилиндр без поршня, поршнем выровнять их в цилиндре и проверить зазор в замке. Если зазора в замке нет — то даже молотком не поставишь.

И нагар из канавок поршней удалить надо. Его там много бывает. Новые кольца могут не полностью утопать из-за этого. Удобно удалять обломком старого кольца. С направляющими сказать ничего нельзя, нужно знать зазор. Если меньше 0.3 мм то немного стучать будет, масло поджирать, но это не кретично, сезон откатать можно. Если больше, то всё возможно, от убиения клапана седла и направляющей до выпрессовывания направляющей из головки. Ну масло будет жрать, свечи могут дуба давать. Всякое может быть.

Спасиб. Возможно нагар остался — я его просто очищалкой какой-то пытался растворить. Зазор в направляющих я не мерил, но по ощущениям клапан в них можно пошатать и это будет ощущаться. В принципе прошлый год отездил — попробую еще.

Я порекомендую установку поршневых колец вообще без ничего. Одними пальцами да + ручка от молотка. А делается это так. Под юбку поршня подклатывается ручка от молотка, чтобы поршень не убежал, значит, внутрь картера при напихивании на поршень цилиндра. Затем на поршень надевается самое нижнее маслосьемное кольцо. Большими пальцами за концы колец необходимо из необходимо немного раздвинуть, чтобы стороной кольца. противоположной концам наискось одеть на поршень. ЗАтем раздвигая кольцо уже по размеру поршня за концы, но — непременно наискось. вперед целой стороной догнать до нужной канавки. Так же поступить со всеми остальными. Разумеется, кольца должны быть предварительно подобраны, для нормального поршня — нормальные,а для ремонтного — соответствующие. Канавки колец должны быть чистыми от нагара. При установке поршня в цилиндр кольца по мере их одевания необходимо поочередно максимально обжимать пальцами и надевать на них цилиндр круговыми вращениями. Процедура эта заняла у меня 1-2 минуты на каждый цилиндр. Надев поршень — убрать ручку молотка и посадить цилиндр на крепления.

Кольца на поршень это детская задачка — с этим проблем нет. А вот круговые вращения проблема — я циллиндр прям на шпильки сразу сажу. Попробую еще канавки почистить и если не поможет придеться выворачивать шпильки чтоб круговые вращения получить. Фенькс всем.

С обломком кольца при очистке канавок нужно быть остороджным. Если кольцо побегавшее, то кромки ОЧЕНЬ острые. Мне кольцо как-то почти до кости в палец ушло. А так, всегда цилиндры ставил один, без всяких оправок, отверток, молотков. Поршни в ВМТ поставил, передачу включил, пальцами кольцо в канавке утопил, натянул цилиндр. Следующее кольцо утопил, додавил цилиндром. И так все.Для удобства поршень немного перекашивается. На цилиндре есть замечательный конус, он очень помогает в процессе. На М-72 и К-750 процесс идет посложнее, там цилиндры офигенно весят.

Какой должен быть зазор на поршневых кольцах? Детальный разбор

Тема, интересующая многих автолюбителей, как установить зазор между поршневыми кольцами, а особенно интересует это тех, кто собирается проводить ремонтные работы самостоятельно

Каждый знает, что любой автовладелец (опытный, или нет), старается больше узнать о повреждениях, которые могут возникнуть во время эксплуатации авто, а также о мерах их предосторожности

Какой должен быть зазор на поршневых кольцах? Мы рассмотрим различные особенности, и специфику темы, а также ознакомимся с основными приёмами и техниками, для ремонта этой детали.

Во-первых, самым первым шагом будет являться факт, который связан с осмотром поршней. Необходимо проверить и тщательно осмотреть поршень на наличие на поверхности трещин, или мелких механических повреждений. Если вы заметили даже небольшой дефект, то следует немедленно заменить поршень на новый. Чтобы избежать неприятной ситуации, или более крупной поломки.

Во-вторых, если у вас разобран двигатель, то следует также уделить внимание и поршням. К таким профилактическим мерам можно отнести очистку головки поршня от имеющегося нагара, очистка и обработка канавок которые находятся под поршневыми кольцами

В-третьих, после того как поршень был очищен, следует обязательно осмотреть зазоры между канавками и кольцами. В решении данной проблемы как никогда лучше подойдёт таблица, в которой будут указаны номинальные зазоры поршневых колец.

Это:

  • Параметры верхнего компрессионного кольца должны быть 1-0.04-0,075 мм;
  • Компрессионное кольцо, которое находится внизу, должно быть размером 2-0,03-0,065 мм;
  • Маслосъемное кольцо с зазором в 3-0,02-0,055 мм.

Помните, что для каждого зазора характерны свои параметры и расстояние, самое главное — не перепутать их. Допустимый зазор должен быть равен 0,15 мм. В том случае, если на глаз тяжело точно определить расстояние между зазорами поршней, то можно воспользоваться специальным прибором — микрометром.

Как правильно использовать микрометр, чтобы определить размер зазора на поршневых кольцах? Нужно померить диаметр поршня сразу в нескольких местах по его окружности. Потом измерить ширину канавок, используя при этом специальные щупы.

После измерений следует вычислить средний показатель значения зазоров. Если показатели отличаются друг от друга, то следует заменить поршень, если показатели одинаковы, то всё в порядке.

В-четвёртых, измерение зазоров в замках поршневых колец. Выполнять данное измерение можно как при помощи специальной оправы, так и при наличии простого предмета цилиндрической формы. Показатели и параметры зазора следует измерять при помощи специального щупа. Параметры зазора пригодного для эксплуатирования имеют следующие пропорции – 0,25-0,45 мм.

При этом может допускаться погрешность равная 1,0 мм, которая может возникнуть в результате износа детали. В том случае, если размер зазора выше нормы, то поршень необходимо поменять. Если же измеренный зазор меньше указанных параметров (0,25 мм.), то всё, что нужно это просто подточить торцы до нужного размера.

В-пятых, измерение зазора между поршнями и цилиндрами. Данное измерение основывается на установлении соответствия между уже измеренными диаметрами поршня и цилиндра. Здесь стандартные показатели равны от 0,025 до 0,045 мм, при возможном износе 0,15 мм.
