Как снять печку на ваз-2109 с высокой и низкой панелью: инструкция

Проверка работоспособности крана обогревателя

Если не переключаются режимы подачи холодного или горячего воздуха, то причиной может быть спавший тросик управления заслонки или закисание самого механизма. Как открыть кран печки ВАЗ-2109 в этой ситуации?

Для этого нужно снять со стороны пассажира боковую панель торпеды. Потом проверить состояние троса и если причина в нём, то подсоединить его обратно на место. Также можно без снятия панели просунув руку под торпеду, туда, где находится кран отопителя ВАЗ-2109, передвинуть рычажок заслонки печки ВАЗ-2109 в нужное положение. Если рычаг не поддаётся, то, скорее всего, он закис и подлежит замене.

Снятие и замена крана отопителя

Для замены крана печки ВАЗ-2109 необходим имеющийся у большинства водителей набор инструментов:

• набор крестовых и шлицевых отвёрток;
• набор рожковых ключей №10 и №13 или торцевых головок этих размеров, а также вороток с храповым механизмом и карданчиком;
• силиконовый герметик;
• ёмкость для слива охлаждающей жидкости;
• щётка по металлу;
• универсальная проникающая смазка WD-40 или её аналог;
• смотровая яма, эстакада или подъёмник;
• ветошь для защиты напольного покрытия салона от попадания антифриза.

В продаже имеются керамические, шаровые, а также электрокраны печки ВАЗ-2109. Какие краны отопителя ВАЗ-2109 лучше из перечисленных? При редком использовании закисанию больше подвержены шаровые механизмы, а электронная система автоматического управления отопления «САУО» гораздо сложней при монтаже. Этих недостатков лишены керамические механизмы производства российских фирм «ЯВВА» или «ЛУЗАР».

Многие опытные водители советуют просто заменить краны печки на водопроводные. Выгода этого решения не только в стоимости, но и в надёжности — охлаждающая жидкость либо постоянно циркулирует, либо перекрывается легко вручную на патрубке. Другой способ, как проще поменять краник отопителя ВАЗ-2109 — вообще отказаться от него, салонная температура в этом случае регулируется воздушными заслонками.

Инструкция, как поменять краник отопителя ВАЗ-2109:

1. Перед тем как заменить кран печки ВАЗ-2109, устанавливаете автомобиль на эстакаде и, открутив пробку на радиаторе, сливаете охлаждающую жидкость в подготовленную заранее ёмкость.
2. Когда радиатор опустеет, отвёрткой ослабляете хомуты на патрубках, идущих от двигателя к печке, затем с помощью WD-40 и щётки по металлу очищаете резьбу на шпильках крепления заменяемой детали. По окончании полностью откручиваете хомуты.
3. Аккуратно поочерёдно снимаете шланги, в них могут находиться остатки антифриза, который надо слить.

Важно! Не пропускайте этот шаг, потому что снять кран печки ВАЗ-2109 с подсоединёнными шлангами не получится

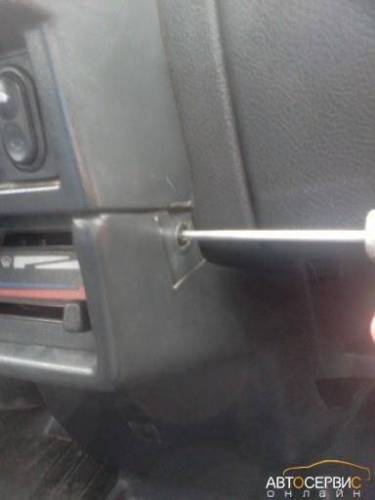

1. Сняв внутри салона боковую накладку торпеды, проверяете состояние патрубков, если необходимо меняете их.
2. Потом под машиной торцевым ключом №10 откручиваете гайки крепления меняемой детали на печке ВАЗ-
3. Вернувшись в салон машины, вытянув краник на себя (там, где место правого пассажира), снимаете пружинный фиксатор и отсоединяете от заменяемой детали трос управления.
4. Берём новую запчасть и производим сборку в обратном порядке.

Важно! Чтобы предотвратить в будущем утечку охлаждающей жидкости в местах стыков патрубков, необходимо обрабатывать силиконовым герметиком, а также для увеличения срока эксплуатации установить там, где стоит краник печки на ВАЗ-2109, резиновые уплотнители. Убеждаемся, что пробка радиатора на месте и заливаем охлаждающую жидкость в него до необходимого уровня

После чего запускаем двигатель и, избавившись от воздушных пробок, проверяем исправность работы режимов обогревателя. На этом замена крана отопителя печки ВАЗ-2109 закончена

Убеждаемся, что пробка радиатора на месте и заливаем охлаждающую жидкость в него до необходимого уровня. После чего запускаем двигатель и, избавившись от воздушных пробок, проверяем исправность работы режимов обогревателя. На этом замена крана отопителя печки ВАЗ-2109 закончена.

Узнав, как заменить кран печки, вы сможете самостоятельно отремонтировать ваше авто, без визита в СТО и избежав лишних расходов на ремонт.

Радиатор печки: как заменить и выбрать новый

Радиатор отопителя в ВАЗ 2109, сколько бы долго и исправно он не работал, всегда начинает течь внезапно.

Обычно замечают либо капли тосола на пассажирском коврике, если он начинает течь по швам на краях радиатора, либо обнаруживают тосол под ковриками, если течет глубже — в районе печных патрубков либо краника печки ВАЗ 2109.

Если такое дело приключилось – настало время задуматься о замене радиатора печки, а также о том какой новый радиатор печки выбрать. Вот об этом мы сегодня и поговорим.

Надо отметить, что с краев радиатора тосол стекает в район хомутов крепления патрубков, так что сначала можно подумать что течет место соединения нижнего патрубка печки с резиновым шлангом.

Однако, подтянув соответствующий хомут убеждаемся, что течь не уменьшается – значит пришла пора менять радиатор.

Существуют несколько типов радиаторов печки для ВАЗ 2109 – алюминиевый оригинальный, алюминиевый неоригинальный и медный.
Медный радиатор значительно дороже алюминиевого, но его можно запаять в случае протечки, и он надежнее алюминиевого.

Также по отзывам с ним холоднее, да и не везде его можно найти в наличии.
Теперь посмотрим, чем отличаются оригинальный радиатор от неоригинала. Во первых – цена.

Оригинал стоит не менее 750 рублей в то время как неоригинал вполне может стоить рублей 450.

Теперь обратим внимание на пластины радиаторов: в оригинальном они расположены гораздо плотнее друг к другу — больше площадь теплообмена. Также края такого радиатора так легко не гнутся, и сама по себе конструкция оригинального ВАЗовского радиатора прочнее

Вверху — оригинальный ДААЗ, внизу — Fenox за 450р. Разница очевидна. Края помялись при извлечении из корпуса печки

Поэтому при родном радиаторе воздух из сопел печки начинает теплеть уже при температуре охлаждающей жидкости в 60 градусов, тогда как с неоригиналом тепло пойдет только ближе к 90 градусам – будете мерзнуть при непродолжительных поездках.

Также внутри оригинального радиаторе есть завихрители охлаждающей жидкости в виде спиральних лент в трубках радиатора.

Они повышают эффективность его работы за счет того, что охлаждающая жидкость не пролетает сквозь радиатор под давлением помпы, а тормозится ими и вращается, более эффективно отдавая тепло радиатору.

Как определить их наличие в неоригиналах – не могу сказать, никто не даст разбирать радиатор при покупке, но думаю, что они должны немного брякать внутри, если радиатор потрясти.

Поэтому рекомендую только оригинал. Его упаковка выглядит вот так:

Замена радиатора печки

Чтобы заменить радиатор печки на ВАЗ 2109 по инструкции, нужно снимать всю переднюю панель. Однако, если у вас высокая панель, многие поступают следующим образом.
Нужно открутить все винты крепления панели к кузову автомобиля, снять рулевой кожух и правый край панели просто отодвинуть в салон при помощи помощника.

1. В таком положении радиатор печки должен пройти как раз между перчаточной полкой и бардачком.
2. При использовании такого способа рекомендую отодвигать панель аккуратно, чтобы ничего не оторвать, под рулем есть пучки проводов от замка зажигания и элементы сигнализации, которые могут быть прикреплены к панели, это все нужно открепить от нее.

Есть еще и такой способ, правда придется кромсать панель приборов. Можно сделать съемной нижнюю полку, которая и мешает извлечь радиатор из корпуса печки. Для этого ее можно отпилить, а затем прикрепитить на саморезы, и снимать в дальнейшем при замене радиатора печки.

Правда, на инжекторных машинах под нижней полкой висит дополнительный блок с реле, так что крепить нижнюю полку нужно надежно. Зато менять радиатор – одно удовольствие!

Устройство отопителя ВАЗ 2109

Отопитель ВАЗ 2109 выполнен по классической схеме, без дополнительных рециркуляционных рукавов и электроники. Состоит он из радиатора, двигателя отопителя, нагнетателя воздуха, приемного воздуховода и воздуховодов салонных с дефлекторами. Работа двигателя регулируется рукояткой на панели, где также есть возможность регулировки количества наружного подаваемого воздуха и возможность распределения потока теплого воздуха по контурам воздуховодов.

Чаще всего из строя выходят патрубки радиатора отопителя и сам радиатор. Сигналом к его замене может служить течь антифриза в салоне, но это еще не однозначный приговор. Вполне возможно, что виной всему стали патрубки. они имеют неприятное свойство протекать в самый неподходящий момент, когда за окном 25 градусов мороза. Но не только течи могут стать причиной плохой работы печки. Перед тем, как снять радиатор печки ВАЗ 2109, стоит проверить приемный воздуховод и убедиться в отсутствии мусора и пыли. В автомобиле отсутствует салонный фильтр как таковой, поэтому проникнуть в воздуховод может все, что угодно. В этом случае будет недостаточный напор воздуха, отопление будет работать неэффективно.

Устройство отопителя ВАЗ 2109

Отопитель ВАЗ 2109 выполнен по классической схеме, без дополнительных рециркуляционных рукавов и электроники. Состоит он из радиатора, двигателя отопителя, нагнетателя воздуха, приемного воздуховода и воздуховодов салонных с дефлекторами. Работа двигателя регулируется рукояткой на панели, где также есть возможность регулировки количества наружного подаваемого воздуха и возможность распределения потока теплого воздуха по контурам воздуховодов.

Чаще всего из строя выходят патрубки радиатора отопителя и сам радиатор. Сигналом к его замене может служить течь антифриза в салоне, но это еще не однозначный приговор. Вполне возможно, что виной всему стали патрубки. они имеют неприятное свойство протекать в самый неподходящий момент, когда за окном 25 градусов мороза. Но не только течи могут стать причиной плохой работы печки. Перед тем, как снять радиатор печки ВАЗ 2109, стоит проверить приемный воздуховод и убедиться в отсутствии мусора и пыли. В автомобиле отсутствует салонный фильтр как таковой, поэтому проникнуть в воздуховод может все, что угодно. В этом случае будет недостаточный напор воздуха, отопление будет работать неэффективно.

О причинах неисправности отопителя ВАЗ 2109

Воздушные пробки тоже стали довольно частым явлением при первых зимних запусках печки. Антифриз попросту не циркулирует по отопительному контуру, поскольку тот перекрыт воздушной пробкой. В этом случае нужно принимать меры по удалению пробки, а заодно поменять антифриз и промыть систему охлаждения за компанию. Может случиться такое, что после 60-80 тысяч количество накипи в радиаторе отопителя просто не дает возможности нормально циркулировать охлаждающей жидкости, в этом случае, если не видны явные симптомы неисправности, нужно принимать решение в зависимости от пробега девятки.

Если же антифриз все-таки начал протекать, то прежде всего стоит проверить патрубки системы отопления. Не так это просто, как кажется, но все же лучше, чем снимать отопитель полностью. В принципе, даже при замене радиатора печки рекомендуют менять и патрубки для профилактики, поэтому стоит купить и их. Раз мы уж в магазине, тогда выберем подходящий радиатор отопителя.

Выбор

Выбирая новый радиатор для печки своего ВАЗ 2109, следует понимать, чего именно вы хотите добиться и каким бюджетом при этом располагаете.

Сегодня на выбор потребителям предлагается два типа агрегатов.

Тип радиатора

Особенности

Относительно недорогой вариант радиатора, который характеризуется высокими показателями теплопроводности. Однако такое устройство не подлежит ремонту, в чем выражается главный его недостаток

Но на практике ремонт проводят не так часто, потому мало кто обращает внимание на этот минус

При необходимости и обнаружении течи медный радиатор поддается ремонту — пайке. Показатели теплопроводности несколько выше, если сравнивать с алюминиевыми аналогами. Но при этом цена достаточно высока — как на ремонт, так и на сам радиатор

Из-за нерентабельности и высокой стоимости большинство владельцев ВАЗ 2109 выбирают алюминиевые радиаторы. Но здесь все зависит от ваших личных решений и предпочтений. При активной эксплуатации автомобиля в условиях суровой зимы медный радиатор вполне себя оправдывает.

Как снять печку ваз 2109 высокая панель

Временами все элементы машины нужно поменять

Если вы разбираетесь в собственном металлическом жеребце и понимаете его структуру, то неважно какая работа по снятию либо установке той либо другой детали не составит вам труда

Что касается отопительного устройства, то временами его тоже необходимо менять. В основном это происходит, если он выходит из строя либо барахлит.

Заменить радиатор несложно, если знать некоторые нюансы и хотя бы немного разбираться в своем транспортном средстве. Выясним, как это корректно сделать.

Извлечение вентилятора своими руками: этапы процедуры

Наличие необходимых инструментов и соблюдение последовательности – главные составляющие качественной процедуры по снятию отопителя. Итак, выполняется это следующим образом:

1. Для начала необходимо открыть капот и отсоединить клемму «минус» от зарядной батареи.
2. После этого нужно отсоединить питающий привод от электродвигателя, разъединив при этом колодку с проводами.
3. Затем сразу отворачиваем гайку, которая держит двигатель, и снимаем со шпильки массовый провод.
4. Потом снимаем кожух мотора, который находится в отсеке между двигателем и салоном. При помощи крестовой отвертки нужно отвернуть по два крепления, а лишь потом можно снимать.
5. После отворачиваем по два винта крепления мотора от кузова машины. Далее нам нужно этот моторчик снять, отвернув винты и сняв решетки.
6. Затем приступаем к снятию электродвигателя, приподнимая его, а потом, поворачивая на 90 градусов, вытаскиваем из отсека багажника. Если вы намерены разбирать электродвигатель, сначала проверьте крыльчатку, дабы она была без повреждений, иначе снимать ее нежелательно.

На этом снятие отопителя салона завершается.

Далее рассмотрим, как осуществляется замена радиатора отопителя с высокой панелью и низкой.

Высокая панель

Замена радиатора отопителя с высокой панелью состоит из следующих этапов:

1. Радиатор печки располагается там, где находятся ноги переднего пассажира. Именно поэтому на время проведения работ желательно снять пассажирское кресло.
2. Найти с правой стороны болты, которые крепят панель, а затем их открутить.
3. Далее нужно немного подтянуть на себя корпус и вставить в щель распор в виде деревянного бруска.
4. Затем надо закрыть кран и подложить несколько тряпок в места, где может быть утечка.
5. После нужно открыть капот и крышку расширительного бачка на радиаторе.
6. Печка располагается между бардачком и нижней полкой. Все работы нужно делать быстро, дабы не разлился антифриз. Также для того чтобы шланги шли по направлению к радиатору, понадобятся две резиновые перчатки.
7. Затем готовим резиновую заглушку, просовываем руки через отведенную панель к радиатору.
8. Снимаем нижний патрубок и затыкаем отверстие большим пальцем левой руки, а после правой вставляем в шланг заглушку.
9. После этого понадобится пустая емкость для охлаждающей воды. Ее необходимо разместить под патрубком.
10. Точно такую же операцию надо повторить с верхним патрубком.
11. Когда сольется охлаждающая жидкость, нужно вытащить радиатор обогревателя и поставить новый. При вытаскивании радиатора его следует приподнять вверх, слегка сдвинуть, а потом потянуть вниз.

Процедура не из легких, но при соблюдении правил ее можно выполнить собственноручно, не обращаясь к специалистам. На просторах Интернета есть множество видеороликов на эту тему, которые помогут быстро и качественно заменить радиатор отопления салона.

Низкая панель

В целом замена низкой панели сильно не отличается от замены высокой. Действия в обоих случаях примерно одинаковые. Однако в первом случае времени должно уйти немного меньше. Дело в том, что поменять радиатор печки можно без снятия пассажирского места.

Разборка кресла тоже занимает время, поэтому в оно не утрачивается

Здесь важно снять кожух руля, чтобы он не испортился при снятии панели. После окончания очень важно хорошо помыть руки, так как в процессе работы на них попадает охлаждающая жидкость, опасная для здоровья

По возможности работы следует выполнять в перчатках, дабы различные жидкости не повредили руки.

Но если вы не уверены в своих силах, обратитесь в технический сервис, где не только качественно заменят отопительное устройство, но и выключатель , а также другие элементы ВАЗ-2109.

За такую услугу придется заплатить, но зато результат будет наилучшим.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

2109: как снять печку?

Печка в автомобиле – очень важный элемент, особенно в холодное время года, однако этот элемент часто ломается, особенно если мы говорим о машинах российского автопрома. Благо, заменить печку можно и своими руками. Давайте разберемся, как снять печку на примере ВАЗ-2109.

Классическая схема

Вообще, съем печки, надо сказать, дело довольно трудоёмкое, и отнимает оно немало времени

Тем не менее, как мы уже сказали, процедуру можно выполнить самостоятельно, однако важно соблюдать внимание, осторожность и запастись терпением

Классическая схема снятия печки выглядит так:

1. Откройте кран отопителя, отсоедините сливные пробки радиатора и блока цилиндров и слейте из системы охлаждения охлаждающую жидкость.
2. Снимите клемму «минус» аккумуляторной батареи с печки.
3. Выполните демонтаж приборной доски (если вы никогда не делали этого раньше, прочтите предварительно, как выполнить данную процедуру правильно здесь).
4. Отсоедините от отопителя пластиковый хомут (находится на правой стороне), который держит тягу заслонки обогрева лобового стекла.
5. Ослабьте хомуты подводящего и отводящего патрубков радиатора и снимите патрубки с бачка.
6. Открутите 3 винта, с помощью которых радиатор крепится к отопителю.
7. Теперь приподнимите тягу и аккуратно потяните радиатор печки – если вы выполнили инструкцию верно, он поддастся, и вы сможете его извлечь.

Народный метод

В автосалонах печку радиатора извлекают именно вышеописанным методом, однако народные умельцы нашли и более простой способ это сделать – они не усложняют себе жизнь съемом приборной панели и слива охлаждающей жидкости.

Народный механизм таков:

1. Закройте кран отопителя.
2. Снимите переднее сидение (сугубо для удобства выполнения работ).
3. Открепите 2 винта крепления приборной панели с правой стороны, а также один винт, расположенный в бардачке.
4. Потяните немного панель на себя и, дабы удержать ее в таком положении, подложите, например, деревянный брусок.
5. Ослабьте хомуты патрубков и снимите их с радиатора – при этом будьте готовы, что из него выльется порядка 200 г охлаждающей жидкости.
6. Открутите 3 винта, с помощью которых радиатор крепится к отопителю – потяните радиатор и вытащите его вправо и вниз.

Для того чтобы провести установку нового радиатора или, отремонтировав старый, вернуть его на место, вам потребуется выполнить инструкцию в обратном порядке. То же, кстати, касается и первой инструкции.

Учтите, для снятия радиатора по классической схеме вам потребуется часов 5, народная схема выполняется в два раза быстрее.

Определяем неисправности

Выявляем неисправность радиатора. Первым сигналом на то, что присутствует неисправность, является частое заливание тосола в бачок. В данной ситуации нельзя сказать точно, что проблема кроется именно в радиаторе. Виновниками могут быть патрубки или кран отопительной системы. Для изоляции варианта с краном достаточно проверить салон машины на неприятный запах и капли тосола на напольном покрытии. Если таковых нет, дело точно не в кране. Чтобы определить состояние патрубков, получите к ним доступ, чтобы визуально осмотреть. Таким образом вы поймете, протекают они или нет.

Если проблем как таковых нет — загвоздка кроется именно в радиаторе. Решать проблему необходимо достаточно оперативно, так как тосол может попасть в салон и испортить ковролиновое покрытие.

Ход работы

1. Снимите нижнюю консоль, которая идёт от рычажков регуляторов обогрева салона к кожуху КПП.
2. Отодвиньте оба передних посадочных места по максимуму назад. Если кроме радиатора отопителя вы хотите также заменить кран, тогда вам потребуется снять пластиковые накладки с порогов и задрать ковролин.
3. Подпилите журнальную полку под бардачком с одной стороны, обратно её можно будет прикрутить при помощи саморезов.
4. После чего вы увидите, что можно беспрепятственно снять деталь в получившуюся щель без проблем.
5. Перекройте кран отопителя и подготовьте пробки, которые будете использовать в качестве затычек и ёмкость под остатки охлаждающей жидкости, чтобы не дать разлиться остаткам тосола, которые скопились в самом радиаторе.
6. Открутите по три болтика с каждой стороны радиатора.
7. Ослабьте только те хомуты, которые подходят непосредственно к радиатору, но не стягивайте их.
8. Теперь самое сложное — нужно слить остатки тосола из радиатора. Во избежание проливания ОЖ на пол подстелите под кран, в ноги переднему пассажиру, и под радиатор влагонепроницаемые коврики или старую ткань.
9. Сдёрните патрубки с радиатора, первым снимается нижний, который располагается внизу на кране, он перекрыт. Подставьте ёмкость и слейте ОЖ из радиатора. Пробку держите наготове. Жидкости может вытечь около литра. Возможно вам потребуется несколько раз сливать жидкость, поэтому, скорее всего, придётся пробкой затыкать патрубок.
10. Снимите отводящий патрубок от радиатора, но не опускайте его вниз, так как из него может политься ОЖ, держите его на уровне крепления к радиатору. Сливать жидкость не нужно, достаточно просто заткнуть патрубок пробкой.
11. Теперь можно вытаскивать сам радиатор.
12. Замените его новым.
13. Воткните верхний отводящий патрубок.
14. Затем нижний.
15. Затяните хомуты.
16. При необходимости удалите воздушную пробку.

Рекомендуем: Рейтинг лучших производителей салонных фильтров по мнению экспертов и отзывам покупателей

Замена радиатора печки на ваз 2109

Замена радиатора печки ваз 2109 проводится с полным разбором торпеды и с частичной. В данной статье рассмотрим, как провести замену, частично разобрав переднюю панель.
Также, не нужно будет и сливать охлаждающую жидкость, как это делается в обычных случаях. Симптомом неисправного радиатора печи является потек.
На коврике перед водителем сразу же появляются следы охлаждающей жидкости. Прикупив новый алюминиевый радиатор, керамический кран, хомуты, герметик, охлаждающую жидкость и патрубки можно приступить к замене.

Лишняя проверка не помешает

Для того, чтобы лишний раз не демонтировать радиатор печки, рекомендуется проверить его. Ведь может быть так, что в неисправность приходят патрубки или краник.
При этом симптомы будут те же, как и при неисправном радиаторе.Поэтому:

• отгибаем центральную консоль, отсоединив ее от верхней части передней панели;
• таким образом, становится виден корпус отопителя, который нужно тщательно осмотреть при помощи фонаря.

Разборка торпеды

Разборка торпеды

Перед тем, как пройдет замена радиатора печки ваз 2109, высокая панель торпеды должна быть разобрана.
Снимается верхняя накладка для того чтобы было легко добраться до креплений торпеды. На Ваз 2109 они расположены в верхней части.

Разобранное торпедо

Начинаем разбор, вооружаясь фигурной отверткой, набором головок и отверткой, имеющей прямой шлиц:

• выворачиваем винты, фиксирующие торпедо с верхней части;
• извлекаем кожух вала руля;
• снимаем соплы, предназначенные для обогрева боковых стекол и вентиляции на щитке приборов;
• вынимаем заглушку с помощью отвертки;
• выворачиваем винт, находящийся под заглушкой.

Продолжаем:

• отсоединяем электрические приборы;
• находим оба громковорителя, спрятанных под облицовкой;
• снимаем облицовку.

Без извлечения двух пластмассовых держателей, вынуть облицовку не удастся. Замена радиатора печки ваз 2109, видео процесса которого можно посмотреть– дело не легкое.
Она потребует терпения и немного определенны знаний разбора.Продолжаем:

• снимаем громкоговорители, крепящиеся на 4 винтах;
• вынимаем провода;
• переходим к снятию полки;
• отворачиваем три винта, расположенных снизу;
• вынимаем корпус бардачка.

Замена радиатора печки ваз 2109 низкая панель

отсоединяем все элементы торпедо.

Замена печного радиатора на ваз 2109

Прежде, чем приступить к замене радиатора, нужно подождать, пока двигатель автомобиля полностью остынет. Также, обязательно должен быть закрыт кран отопителя или другими словами, печка должна стоять в положении холода.
Данное видео поможет все сделать грамотно.

Приступаем:

• откручиваем крепления радиатора, фиксируемого на трех болтах;
• поднимаем тягу над радиатором (она не должна мешать его вытащить).

• находим крепления радиатора печки и выворачиваем их;
• радиатор печки выходит без проблем;
• после установки все ставится на место в обратной последовательности.

Замена радиатора печки Ваз своими руками со сливом жидкости

 Итак:

• сливаем охлаждающую жидкость, используя шланг;
• вставляем шланг вместо заглушки в двигатель и открутив крышку расширительного бачка (таким образом, устранится вакуум);
• откручиваем крепежные винты;
• демонтируем бардачок, как было описано выше;

Демонтаж бардачка

• не забываем открутить фиксирующие винты с обеих сторон панели, крепящейся к полу;
• находим винты крепления тросиков с обеих сторон;
• откручиваем их.

Продолжаем:

• после откручивания всех крепежей проверяем все тщательно, нет ли оставленных мест (не забываем проверить саморезы, установленные возле пассажирской двери и винтике, который закрыт заглушкой);
• тянем панель на себя и вынимаем, прежде вынув пластмассовые наконечники;
• в образовавшуюся щель впихиваем бутылку или что-либо еще;
• находим хомуты радиатора (их бывает два);
• подставляем под радиатор какую-нибудь емкость;
• откручиваем хомуты;
• снимаем радиатор, который может задевать за нижнюю часть панели;
• устанавливаем новый радиатор, собрав все в обратной последовательности.

Данная пошаговая инструкция поможет всем автомобилистам – начинающим и опытным, провести замену своими руками. В процессе чтения можно узнать много нового, а также неплохо сэкономить.
Ведь цена на услуги данного типа сегодня очень высока. И не каждый может себе позволить чинить радиатор в автосервисе.

Как снять печку

Для этого потребуется открутить два болта крепления нижнего корпуса передней панели

и отвести ее вниз.

Откручиваем два самореза, крепящих блок управления к корпусу панели.

Нажав на блок управления вниз, извлекаем его. Но полноценно извлечь его не удастся, т.к. он удерживается тросиками приводов заслонок и проводами клеммы.

Необходимо произвести визуальный осмотр. Если отсутствуют скобы на их месте установки,

но места установки скоб не повреждены, тогда просто устанавливаем скобу. В случае же, когда место установки сломано, необходимо заменить блок управления отопителем.

Замену блока управления необходимо начать с его правильного демонтажа. Для этого снимаем клемму с регулятора скорости вращения вентилятора отопителя и две клеммы лампы подсветки (на рисунке ниже — под номерами 1, 2 и 3 соответственно). Сняв клеммы, снимаем скобы фиксации тросиков (на рисунке указанно направление прикладываемой силы):

Перед снятием тросиков необходимо запомнить, к какому рычагу они относятся (а лучше подписать). Извлекаем тросик из отверстий в рычагах:

Снимаем сам блок управления. Со снятого блока управления необходимо демонтировать указатель

и сам регулятор оборотов вентилятора, а так же лампу подсветки.

Для снятия реле регулятора необходимо открутить пластиковую гайку. Для этого плоскую отвертку вставляем в пазы гайки и отворачиваем ее

и достаём.

Лампа подсветки извлекается путём поворота ее против часовой стрелки:

Установку производим в обратном порядке. Устанавливаем по пазам лампу подсветки и поворачиваем ее по часовой стрелке до упора. Реле, перед тем как закрутить гайку, необходимо установить в паз.

Закручиваем гайку. Подключаем клемму к реле и две клеммы к лампе подсветки. Приступаем к установке тросиков. Прежде, чем закрепить тросик скобой, устанавливаем его таким образом, что бы он торцом кожуха упирался в выступы на корпусе, а тросик проходил между них.

Устанавливаем скобу так, что бы «носик» входил в паз и защёлкиваем её.

С остальными тросиками нужно проделать аналогичные операции. Прежде чем установить кожух панели, необходимо убедиться в правильной работе всех рычагов, в работе подсветки и регулятора оборотов вентилятора.

Всё проверив и убедившись в корректной работе, устанавливаем блок управления на место и прикручиваем его двумя саморезами, и затем устанавливаем панель. На этом работы окончены.

Пожалуйста поставьте оценку статье

В данном случае пример снятия и замены корпуса печки буду показывать на примере ВАЗ 2109-2108 с низкой панелью приборов, хотя точно не уверен, если ли разница при высокой панели. В общем всю работу выполнял после снятия панели, так что особых проблем не возникало в процессе демонтажа.

Еще один момент: снимать отопитель можно как с радиатором печки, так и без него. Я делал это по второму варианту, то есть предварительно снимал радиатор, хотя можно просто отсоединить шланги и все.

Для выполнения этого ремонта мне понадобилось совсем немного инструмента, а именно:

1. головка на 10 торцевая
2. трещоточная рукоятка — крайне желательно
3. удлинитель более 10 см
4. головка глубокая на 10

Итак, корпус отопителя на Ваз 2109-2108 крепится сверху к кузову 4-мя гайками, которые разумеется необходимо открутить. Для наглядности покажу их расположение с правой (пассажирской) стороны:

Аналогично корпус печки крепится с другой стороны, только добираться до гаек намного проблематичнее, но при желании можно. И после того, как все 4 гайки откручены, необходимо аккуратно постараться сдернуть корпус вниз, как это показано на фото, приведенном ниже:

Затем постараться освободиться снизу от воздуховодов, которые идут к ногам задних пассажиров:

После чего можно снимать корпус отопителя окончательно, но могут помешать еще тросы управления заслонками печки, если вы их не отсоединили. Чтобы от них освободиться, необходимо отщелкнуть фиксаторы и вынуть тросы из зацепления рычагов:

Можно либо отсоединить их от корпуса, либо от механизма управления, как вам будет удобнее. После чего корпус печки полностью освободился и его можно демонтировать.

При необходимости, производим замену на новый. Если покупать все эти детали новыми, то их цена довольно велика — не менее 1500 рублей, но можно купить все это дело на разборке как минимум в два или даже в три раза дешевле.
