Электрическая схема ваз 2108, 2109, 21099 с «высокой» панелью приборов, исполнения «люкс»

Конструкции и принципы работы датчиков

В разные годы на автомобили ВАЗ 2107 устанавливались различные модели датчиков включения вентилятора. Вначале это были электромеханические датчики, затем им на смену пришла электроника. Рассмотрим каждое устройство подробнее.

Электромеханический датчик ВАЗ 2107

Внутри электромеханического датчика находится небольшая ёмкость с церезитом, смешанным с медной пудрой. Над этим веществом расположена гибкая мембрана с прикреплённым к ней толкателем. А толкатель, в свою очередь, подключён к подвижному контакту. Вся эта конструкция помещена в стальной корпус с толстыми стенками (которые необходимы для обеспечения более равномерного нагрева датчика). На внешней части корпуса имеется резьба и пара электрических контактов.

В основе работы датчика лежит простой принцип: объём церезита меняется с повышением температуры. Церезит, разогреваясь под действием почти закипевшего антифриза, расширяется и поднимает мембрану, которая приводит в движение толкатель. Он достигает подвижного контакта и замыкает его, что приводит к включению вентилятора. Когда температура антифриза из-за дополнительного обдува понизится, церезит остывает, мембрана уходит вниз, контакт размыкается и вентилятор отключается.

Электронный датчик ВАЗ 2107

Основа электронного датчика — термический резистор, вставленный в массивный стальной корпус. Как и в предыдущем случае, на корпусе имеется резьба, позволяющая вкрутить датчик в радиатор, и пара контактов.

Работа электронного датчика основана на изменении сопротивления резистора под воздействием высокой температуры. Изменения электрического сопротивления отслеживаются специальной схемой. И когда сопротивление достигает определённых значений, схема посылает сигнал на систему контактов, они замыкаются и включают вентилятор.

Расположение датчика

Практически на всех классических моделях ВАЗ датчики включения вентиляторов вкручиваются прямо в радиаторы охлаждения. Это необходимо для того, чтобы большая часть рабочей поверхности датчика контактировала с горячим антифризом. Между датчиком и радиатором в обязательном порядке устанавливается специальная уплотнительная прокладка из материала, устойчивого к высоким температурам.

Поскольку датчик вентилятора ВАЗ 2107 вкручен в нижнюю часть главного радиатора, то менять его удобнее всего из смотровой ямы, на которую надо установить автомобиль.

Электрическая схема ВАЗ 2108, 2109, 21099 с «высокой» панелью приборов, исполнения «люкс»

Высокая панель приборов устанавливалась на ВАЗ 2109 взамен старой «низкой» панели. Отличается от низкой панели «новым» дизайном, добавлением нескольких датчиков и тахометра, а также своим всем известным шумом.

А – порядок условной нумерации штекеров в колодках монтажного блока, комбинации приборов, подрулевого переключателя, выключателя зажигания и очистителя ветрового стекла; Б – порядок условной нумерации штекеров в колодках очистителей фар и заднего стекла; В – порядок условной нумерации штекеров в колодках датчиков скорости и расхода топлива и в датчике-распределителе зажигания; Г – порядок условной нумерации штекеров в колодках моторедукторов электростеклоподъемников и моторедукторов блокировки замков дверей.

В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с выключателем освещения приборов. Вторые концы черных тонких проводов также сведены в точки, соединенные с массой.

На схеме показано подключение дополнительного электрооборудования, которое может быть установлено на автомобили, но на автомобиле конкретной комплектации может отсутствовать тот или иной вспомогательный узел или система.

ВАЗ 2109 Схема электрооборудования

Схема электрооборудования автомобиля ВАЗ-2108 ВАЗ-2109

&nbsp 1. Блок-фара (фара, объединенная с передним фонарем); 2. Моторедукторы очистителей фар; 3. Датчик указателя температуры; 4. Выключатель подкапотной лампы; 5. Сигнал звуковой; 6. Выключатель света заднего хода; 7.Электродвигатель вентилятора; 8. Датчик электродвигателя вентилятора; 9. Клапан омыва фар; 10. Генератор; 11. Клапан омыва заднего стекла; 12. Клапан омыва ветрового стекла; 13. Электродвигатель омыва стекол; 14. Подкапотная лампа; 15. Сеечи зажигания; 16. Розетка штепсельная переносной лампы; 17. Датчик контрольной лампы давления масла; 18. Датчик-распределитель зажигания; 19. Клапан карбюратора электромагнитный; 20. Выключатель концевой в корбюраторе: 21. Коммутатор; 22. Катушка зажигания; 23. Колодка диагностики; 24. Датчик в.м.т.; 25. Батарея аккумуляторная; 26. Датчик уровня тормозной жидкости; 27. Стартер; 28. Блок управления клапаном карбюратора; 29. Реле дополнительное включения стартера; 30. Моторедуктор очистителя ветрового стекла; 31. Лампа подсветки табло управления отпителем; 32. Электодвигатель вентилятора отпителя; 33. Резистор дополнительный; 34. Переключатель электродвигателя отопителя; 35. Прикуриватель; 36. Лампа освещения вещевого ящика; 37. Блок монтажный; 38. Комбинация приборов; 39. Выключатель стоп-сигнала; 41. Выключатель контрольной лампы стояночного тормоза; 42. Выключатель контрольной лампы воздушной заслонки карбюратора; 43. Выключатель освещения приборов; 44. Выключатель наружнего освещения; 45. Выключатель аварийной сигнализации; 46. Выключатель заднего противотуманного света: 47. Выключатель обогрева заднего стекла; 48. Указатели поворота боковые; 49. Выключатели плафона в стойках передних дверей: 50. Выключатели плафона в стойках задних дверей (для ВАЗ-2109); 51. Плафон освещения салона; 52. Выключатель зажигания; 53. Переключатель стеклоочистителей и омывателей; 54. Выключатель звукового сигнала; 55. Переключатель указателей поворота, стояночного света и света фар; 56.Фонари задние; 57. Датчик указателя уровня топлива; 58. Элемент обогрева заднего стекла; 59. Фонари освещения номерного знака; 60. Моторедуктор очистителя заднего стекла. А. Наконечник провода для подключения к датчику износа тормозных колодок; В. Штекерный разъём для подключения к плафону индивидуального освещения салона; I. Условные номера штекеров в колодках монтажного блока; II. Нумерация штекеров в колодке моторетуктора; III. Условные номера штекеров в колодке и контактов выключателя зажигания; К1. Реле времени омыеателя заднего стекла: К2. Реле-прерыватель указателей поворота и аварийной сигнализации; КЗ. Реле очистителя ветрового стекла; К4. Контактные перемычки на месте установки реле контроля исправности ламп; К5. Реле включения дальнего света фар; Кб. Реле включения очистителя фар; К7. Реле включения стеклоподемников (не устанавливается): К8. Реле включения звукового сигнала; К9. Реле включения электродвигателя вентилятора; К10. Реле включения обогрева заднего стекла; К11. Реле включения ближнего света фар.

Рис. 1. Схема бесконтактной системы зажигания ваз 2108, ваз 2109, ваз 21099

&nbsp 8 — выключатель зажигания

Рис. 2 Система управления электромагнитным клапаном карбюратора на автомобилях ваз 2108, ваз 2109, ваз 21099

Рис. 3. Схема соединений генератора ваз 2108, ваз 2109, ваз 21099

Рис. 5. Схема соединений стартера ваз 2108, ваз 2109, ваз 21099

Диагностика контроллера

Чтобы произвести диагностику контроллера, вам потребуется градуированный термометр, который может функционировать при температуре кипения воды. Процедура диагностики осуществляется следующим образом:

1. Часто датчика, обращенную внутрь радиатора, следует поместить в воду.
2. Далее, к контактам контроллера подключаются щупы тестера, производится их регулировка на отсутствие сопротивления.
3. Когда жидкость начинает нагреваться, сопротивление пропадает примерно при 87-92 градусах. Если это так, то контроллер является исправным и он будет работать должным образом.

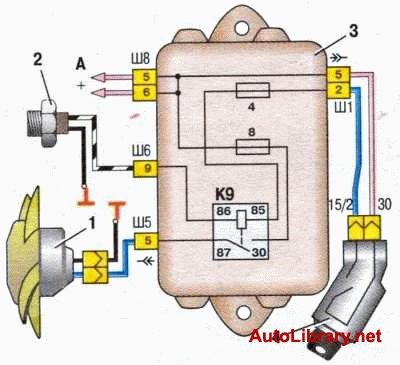

Датчик включения вентилятора Ваз 2107 отвечает за своевременное включение вентилятора радиатора,который предотвращает возможность перегрева двигателя при движении на малой скорости и в других условиях, когда естественного обдува недостаточно для эффективного охлаждения. В противном случае возможно закипание антифриза и даже поломка двигателя.

Как передается сигнал

Благодаря разной цветовой маркировке проводов, водитель может разобраться в устройстве электросхемы и найти именно тот провод, который необходим для решения той или иной задачи. Чтобы передача электрического сигнала была качественной и бесперебойной, необходимо сделать следующее:

• использовать провода с подходящим сечением;
• следить за сопротивлением контактов, которое должно быть минимальным, для съемных соединений;
• контролировать целостность изоляции электрических проводников.

На работу двигателя инжектор ВАЗ-2109, а также на его динамические характеристики в первую очередь влияет состояние электропроводки, следовательно, за ней нужно постоянно и тщательно следить.

Ознакомившись с интеллектуальной цветной электросхемой, даже без наличия специального измерительного прибора, можно довольно просто самостоятельно найти неисправность в электропроводке, причем даже самую незначительную. К примеру:

• выяснить, из-за чего перестало работать зажигание;
• определить, почему не включается стартер;
• из-за чего у генератора недостает напряжения;
• что привело к поломке отопительной системы.

Если сечение проводника уменьшится, это приведет к ухудшению передаваемого электросигнала, что в дальнейшем поднимет и температурный показатель. Иногда внешний осмотр не поможет выявить нарушение целостности жил, и только глубокий осмотр поможет выявить такое разрушение. Целостность проводки нарушается из-за окисления контактов, а так как такой процесс неизбежен при эксплуатации машин – это значит, что их периодически необходимо чистить.

Если электросигнал будет подаваться в искаженном виде, то сбой в работе станет ощущаться во всей системе инжектора ВАЗ-2109.

Процесс снятия и подключения

Это самый ответственный участок работы, поскольку:

1. В подкапотном пространстве расположены все датчики и исполнительные механизмы, информация о работе которых и выводится на панель приборов;
2. В салоне расположена высокая панель, которая соединена с датчиками подкапотного пространства;
3. Между ними стальная панель моторного отсека, сквозь которую проложена проводка.

Переподключение блока предохранителей

Самый правильный и надежный вариант – это положить рядом с блоком предохранителей новый, и использовать его как наглядное пособие. А еще лучше – записать это на видео.

Справочно: Но это если рядом будет проложен и новый жгут проводов, а это сделать не удастся, пока не будет демонтирована старая проводка.

1. Вооружаемся блокнотом и ручкой;
2. Записываем расположение клемм и проводов.

Совет: Хорошо если в этот момент рядом будет инструкция, чтобы вы понимали, какие именно электрические цепи защищаются конкретным предохранителем.

Замена проводки

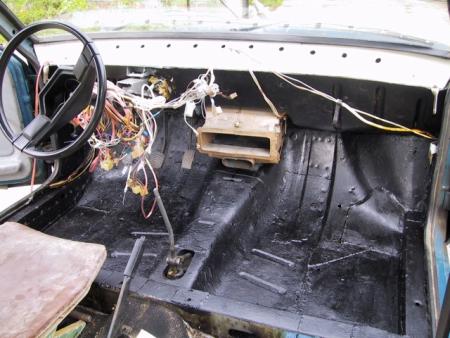

Запомнив расположение проводов, и зарисовав их точки подключения, приступаем к замене проводки. Для этого:

1. Из подкапотного пространства вытаскиваем жгут проводки, идущий в салон;
2. Вместо него продеваем новый комплект;
3. Отсоединяем клеммы с датчиков и переподключаем с новыми проводами.

Совет: количество проводов в жгуте проводки достаточно большое. Кроме того, провода разной длины и собраны для удобства в жгуты поменьше. Не рассоединяйте их, т.к. они скомпонованы для большего удобства.

Подключение датчиков и панели

Еще один ответственный этап – это подключение датчиков и исполнительных механизмов. К их числу относятся:

1. Система зажигания (от замка зажигания, который мы демонтировали – пусковое реле)
2. Звуковой сигнал;
3. Электронный тахометр;
4. Датчик тормозной жидкости;
5. Датчик температуры;
6. Датчик уровня топлива.

Внутри салона все провода объединены в клеммные колодки, которыми проводка и подключается к панели приборов. Все предельно просто и не вызовет проблем.

А дальше вам предстоит:

1. Собрать пластиковые детали панели в единое целое;
2. Установить новый замок зажигания;
3. Установить кожух на рулевую колонку;
4. Проверить работоспособность новой панели.

Полная схема

1 – блок-фара; 2 – моторедуктор очистителя фары*; 3 – выключатель подкапотной лампы; 4 – звуковой сигнал; 5 – электродвигатель вентилятора системы охлаждения двигателя; 6 – датчик включения электродвигателя вентилятора; 7 – генератор; 8 – электромагнитный клапан включения омыва фар*; 9 – электромагнитный клапан включения омыва заднего стекла* (на ВАЗ-21099 не устанавливается); 10 – электромагнитный клапан включения омыва ветрового стекла; 11 – электродвигатель омывателя стекол; 12 – датчик контрольной лампы давления масла; 13 – электромагнитный клапан карбюратора; 14 – концевой выключатель карбюратора; 15 – свечи зажигания; 16 – штепсельная розетка для переносной лампы; 17 – подкапотная лампа; 18 – датчик-распределитель зажигания; 19 – блок управления электромагнитным клапаном карбюратора; 20 – моторедуктор очистителя ветрового стекла; 21 – коммутатор; 22 – катушка зажигания; 23 – стартер; 24 – датчик верхней мертвой точки 1-го цилиндра**; 25 – колодка диагностики**; 26 – реле включения стартера; 27 – датчик указателя температуры охлаждающей жидкости; 28 – выключатель света заднего хода; 29 – аккумуляторная батарея; 30 – датчик уровня тормозной жидкости; 31 – монтажный блок; 32 – выключатель контрольной лампы стояночного тормоза; 33 – выключатель стоп-сигнала; 34 – лампа освещения вещевого ящика; 35 – электродвигатель вентилятора отопителя; 36 – дополнительный резистор электродвигателя отопителя; 37 – переключатель вентилятора отопителя; 38 – лампа подсветки рычагов отопителя; 39 – прикуриватель; 40 – выключатель обогрева заднего стекла; 41 – выключатель заднего противотуманного света; 42 – предохранитель цепи противотуманного света; 43 – выключатель аварийной сигнализации; 44 – выключатель наружного освещения; 45 – реле зажигания; 46 – выключатель зажигания; 47 – подрулевой переключатель; 48 – выключатель освещения приборов; 49 – боковой указатель поворота; 50 – выключатель плафона на стойке передней двери; 51 – выключатель плафона на стойке задней двери (на ВАЗ-2108 и ВАЗ-21083 – не устанавливались); 52 – плафон; 53 – колодки для подключения к плафону индивидуального освещения салона; 54 – выключатель контрольной лампы воздушной заслонки карбюратора; 55 – контрольная лампа указателей поворота; 56 – контрольная лампа наружного освещения; 57 – контрольная лампа заднего противотуманного света; 58 – резервная контрольная лампа; 59 – контрольная лампа дальнего света фар; 60 – контрольная лампа обогрева заднего стекла; 61 – спидометр; 62 – комбинация приборов; 63 – лампы освещения комбинации приборов; 64 – указатель температуры охлаждающей жидкости; 65 – вольтметр; 66 – указатель уровня топлива с контрольной лампой резерва; 67 – эконометр; 68 – лампа табло «STOP»; 69 – контрольная лампа заряда аккумуляторной батареи; 70 – контрольная лампа воздушной заслонки карбюратора; 71 – контрольная лампа аварийной сигнализации; 72 – контрольная лампа уровня тормозной жидкости; 73 – контрольная лампа стояночного тормоза; 74 – контрольная лампа давления масла; 75 – задний фонарь; 76 – датчик указателя уровня и резерва топлива; 77 – колодки для подключения к элементу обогрева заднего стекла; 78 – фонари освещения номерного знака; 79 – моторедуктор очистителя заднего стекла* (на ВАЗ-21099 не устанавливались) Порядок условной нумерации штекеров в колодках:

а – монтажного блока, комбинации приборов, выключателя зажигания и очистителя ветрового стекла (у колодок с другим числом штекеров – порядок нумерации аналогичный); б – датчика-распределителя зажигания; в – коммутатора и блока управления электромагнитным клапаном карбюратора; г – блок-фар, очистителей фар и заднего стекла; ж – плафона освещения салона; е – датчика уровня топлива; д – задних фонарей (нумерация выводов по порядку сверху вниз)

* Устанавливались на части выпускаемых автомобилей. ** С 1995 г. не устанавливаются.

Советы для автомобилистов

На автомобиле ВАЗ-2109 устанавливаются два омывателя ветровых стёкол. Один работает на переднее лобовое стекло, а второй на заднее ветровое стекло. Отказ в работе омывателей может происходить как по причине неисправностей электрооборудования, так и по причине отказа в работе форсунок или подводящих к ним жидкость полиэтиленовых трубок.

При отказе в работе омываетеля, первым делом проверяем, есть ли жидкость в питательном бачке. Если она там есть, то смотрим, нет ли где потёков жидкости из-за не герметичности подводящих трубок. Если и с трубками всё в порядке, то включаем в работу насос омываетля и слушаем, работает ли он. При работающем насосе, искать причину неподачи жидкости на лобовое стекло, нужно либо в электромагнитных клапанах, либо засорились форсунки, но вероятность того что засоряются сразу обе форсунки, достаточно мала и поэтому скорее всего виноваты будут электромагнитные клапана.

А вот если при включении насоса он не работает, то сначала придётся открыть монтажный блок и проверить, цел ли предохранитель F7 (30 А). Причём, проверять нужно не только целостность самого предохранителя, но и состояние его контактов, на предмет их окисления. Если с предохранителем всё в порядке, то проверяем сам насос, путём подсоединения его напрямую к аккумуляторной батарее.

На автомобили ВАЗ 2109 устанавливались монтажные блоки: 17.3722 и 2114-3722010-60. Разница между ними заключается в том, что на новом блоке применяются предохранители другого типа. Но самое главное то, что на блоке 17.3722, устанавливалось реле времени, а на блоке 2114-3722010-60, этой релюшки нет. Поэтому, при поиске неисправностей заднего омывателя, на тех автомобилях ВАЗ-2109, где стоит блок 17.3722, необходимо было проверять ещё и это реле.

Водители «девяток» вполне могут самостоятельно найти и устранить неисправности, приводящие к отказу в работе омывателей.

В каждом автомобиле имеется блок, в котором собраны предохранители разных устройств. Чтобы все это беспорядочно не располагались по кузову автомобиля, специально создали блок из пластмассы с крышкой, в котором аккуратно и с обозначениями установлены предохранители.

Снимаем низкую панель

Демонтаж низкой панели может потребоваться не только для ее замены, но выполнять ремонт различной степени сложности. Схема проводки ВАЗ 2109 на инжектор будет нашим основным помощником. Кроме нее нам понадобится стандартный набор инструментов.

Оригинальная цветная электрическая схема (2000х1200)

Алгоритм работ будет примерно следующим:

• первым делом нам будут мешать ручки, которые управляют отопителем салона и режимами работы электродвигателя системы отопления, поэтому их придется снять;
• по бокам винты, которые держат декоративную накладку. Выворачиваем их и немного вытягиваем на себя накладку;

Процесс разборки панели

• отключаем все колодки с проводами, но лучше пометить их разными цветами, чтобы проводка на инжектор ВАЗ 2109 вернулась впоследствии на свое место. Отсюда запитаны обогрев заднего стекла, противотуманные фары, наружное освещение и аварийная сигнализация;
• теперь можно отключить прикуриватель и его подсветку;
• панель, управляющая отоплением в салоне, крепится на 4-х винтах, которые необходимо открутить вместе в винтами козырька приборной доски. О других трудностях данной модели можно прочесть в статье конструктивные ляпы.

Переходим к финальной стадии демонтажа

После того, как, сняли козырек, необходимо сжать фиксаторы и достать комбинацию приборов целиком:

1. отворачиваем гайку, которой крепится привод спидометра и снимаем его тросик;
2. далее демонтируем шланг экономайзера, а затем блок питающей проводки (красной и белой). Отбрасываем трос, который отвечает за суточный пробег спидометра, откладываем его отдельно;
3. согласно фото снимаем ручки, которые включают и регулируют яркость подсветки, а также гидрокорректировку освещения. Берем в руки торцовый ключ, отвинчиваем гайки, крепящие эти регуляторы к корпусу панели;

Теперь можно браться за замок зажигания. На видео ниже можно узнать, как сделать запуск с кнопки. Отсоединяем колодку с проводами. Теперь нужно отщелкнуть фиксатор, блокирующий руль.

• Для этого вставляем ключ в замок зажигания и оставляем его в нулевом положении;
• труба рулевой колонки демонтируется вместе с замком;
• на себя нужно немного выдвинуть привод воздушной заслонки, и снимаем декоративную ручку;
• выворачиваем 2 винта и снимаем направляющую тяги;
• последним этапом будет снятие крепящих винтов панели к кузову (боковые и нижние винты). Осталось снять саму панель.

При разборке салона нелишней будет и качественная шумоизоляция

Теперь мы можем приступить к выполнению собственно ремонтных работ. Электропроводка ВАЗ 2109 на инжектор понадобится нам для того, чтобы произвести обратную установку.

Замена электровентилятора в авто

1. Ставим автомобиль на ровной поверхности, обездвиживаем его стояночным тормозом.
2. Открываем капот, отключаем минусовую клемму.
3. Ключом на 10 откручиваем крепления корпуса воздушного фильтра.
4. Отверткой ослабляем хомут воздуховода на датчике расхода воздуха и снимаем гофру.
5. Откручиваем саморезы, фиксирующие крышку корпуса воздушного фильтра, извлекаем фильтрующий элемент.
6. Ключом на 8 откручиваем крепление воздухозаборника и демонтируем его.
7. Ключом на 10, потом на 8 откручиваем гайки крепления кожуха вентилятора по периметру (всего 6 штук).
8. Отключаем колодку проводов на разъеме вентилятора.
9. Аккуратно извлекаем кожух вентилятора вместе с приводом.
10. Ключом на 10 откручиваем 3 болта, удерживающих электродвигатель на кожухе.
11. Ставим на его место новый.
12. Устанавливаем конструкцию на место, фиксируем, подключаем разъем.
13. Дальнейший монтаж производим в обратном порядке.

Разборка панели

Вооружаемся инструментами и приступаем к разборке. Вначале:

1. Отсоединяем аккумуляторную батарею;
2. Снимаем переднюю панель (она на защелках и винтах);
3. Извлекаем приборный узел;
4. Аккуратно отсоединяем все контакты и разъемы на проводах;
5. Демонтируем пластиковую панель с рулевой колонки;
6. Отсоединяем замок зажигания и демонтируем его;
7. Освобождаем жгуты проводки, идущие в подкапотное пространство;
8. Извлекаем их через технологическое отверстие.

Низкая панель оправляется на полку в гараже

Совет: не применяйте силу – защелки на панели поддеваются отверткой. Быть может, старая панель вам еще пригодится, поэтому сохраните ее в рабочем состоянии. Да и растущая цена на вторичном рынке на старые запчасти этому также способствует.

Как читается электрическая схема ВАЗ 2109

Любая электросхема «девятки», будь это схема электропроводки ВАЗ 2109 карбюратор либо инжектор, состоит из основных элементов. Это источники электроэнергии, потребители, связывающие их проводники. Также отдельно выделяют монтажный блок, в котором расположены защитные элементы цепи: реле и предохранители. Еще один отдельный элемент — панель приборов.

На моделях, массово выпускаемых до 1997 года, устанавливалась так называемая низкая панель приборов. Вдоль всей торпеды вплоть до руля расположена полка, а под ней есть небольшая приборная панель. К низкой панели ведет проводка на ВАЗ 2109 карбюратор. После 1997 года в салон ВАЗ 2109 была встроена интерактивная высокая панель. Это повлекло за собой отличия в электросхеме «девяток» нового и старого образца. Главное отличие — проводка ВАЗ 2109, ведущая к самой панели приборов. Отличаются также места установки реле и предохранителей в монтажных блоках двух автомобилей.

В инструкции по эксплуатации и ремонту приведена общая электросхема, а также альбом схем соединения отдельных участков. Первая страница описывает перечень всех жгутов проводов автомобиля, каждый жгут имеет свой номер. На последующих страницах представлены отдельные схемы жгутов:

• соединения АКБ и стартера;
• отдельно аккумулятора с корпусом;
• проводов коробки воздухопритока;
• системы зажигания;
• системы освещения;
• форсунок (если описывается проводка ВАЗ 2109 инжектор);
• датчиков;
• проводов панели приборов;
• проводки правой и левой передней двери;
• задней двери;
• освещения номерного знака.

Читать схему — означает понимать, от какого элемента идет провод и куда он подводится. Для наглядности вся электропроводка представлена в разных цветах в соответствии к реальным проводам автомобиля. Также схематически изображено и пронумеровано электрооборудование, которое входит в схему. На отдельных страницах представлены перечни пронумерованных элементов с их названиями. На схемах жгутов возле каждого прибора обозначено, какие колодки к нему подходят. Каждая колодка имеет пронумерованные гнезда, чтобы водитель понимал, откуда что идет и куда приходит.

К каждой колодке подходят цветные провода. Все проводники цветные, все пронумерованы. К примеру, зелёный 9/5: 9 — номер электроприбора, к которому подведён провод, 5 — номер разъёма под этот провод. Ищем девятую колодку, пятый разъём и видим там этот же зелёный провод. Обозначение на проводе типа S1 показывает, что он соединен с другими проводами. Находим соединение S1 и видим там тот самый проводник. Таким образом, можно полностью прослеживать все соединения. Чтобы уже на автомобиле проверять правильность подключения, понадобится мультиметр. Если это устройство отсутствует, подойдёт и индикаторная отвертка.

Вся электрика ремонтируется при отключенной минусовой клемме от аккумулятора. После ремонтных работ, перед тем как подсоединить клемму обратно, проверьте еще раз правильность всех подключений.

ЭБУ

Установленный на машине ваз 21093 инжектор, электросхема которого включает блок нового образца ЭБУ типа 2114-3722010-60. Блок характеризуется использованием новых плавких предохранителей формы ножа. У них большая площадь воздействия, в результате чего надёжность работы узла повышена. Блок ЭБУ имеет информационно- регулировочные связи посредством датчиков и управлением исполнительными механизмами. Он управляет процессом и подаёт сигнал на панель управления о состоянии работы следующих узлов:

• топливного бака и топливопровода;
• топливного насоса;
• регулятора давления топливной смеси;
• рампы и форсунок;
• дроссельной заслонки;
• фильтров и клапанов на линии обратной циркуляции топлива.

Все эти узлы завязаны на единый блок и при выходе из строя любого датчика система будет получать неполную информацию, и может отказать в запуске двигателя. Однако, безусловно, ваз 2109 схема электрическая инжектора не запустится при отказе главного устройства ДПКВ – датчика положения коленвала. Пока он не подаст сигнал пуска на ЭБУ, блок не даст команду на получение искры со свечей.

Регулирование подачи топлива

Работу двигателя автомобиля ваз 21093,электро схема инжектора которого позволяет выполнить регулируемый впрыск топливной смеси, обеспечивают:

• индикаторы рампы и форсунок;
• регулятор положения дроссельных клапанов;
• регулятор холостого хода;
• датчик температуры охлаждающей жидкости;
• датчик расхода воздуха;
• датчик скорости;
• датчик концентрации выхлопных газов;
• управление электробензонасосом.

Все эти линии управления и контроля собраны в один блок и на выходе с узлами соединяются при помощи разъёмов на управляющих цепях и датчиками сигналов от механизмов.

Важнейший узел, малейший сбой в работе электроники которого, может привести к отказу в подаче топлива. При этом зачастую отказ электроники в блоке бывает неустранимым при ремонте своими руками, если даже имеется инструкция. Придётся обращаться в специализированную мастерскую, и цена ремонта будет зависеть от степени его сложности.

Из чего состоит инжектор

Автомобиль ваз 21093 инжектор,электрическая схема которого представляет блок проводов, заканчивающихся разъемами. В местах соединений стоят специальные, отличающиеся внешним видом и цветом узлы. При отказе двигателя запускаться в первую очередь проверяется состояние электрических цепей. Разъёмы могут прийти в негодность, проводок сломаться, контакт окислиться. Поэтому содержание автомобиля в чистоте и контроль всех узлов сделает работу двигателя безотказной.

В числе самых первых должен быть проверен ДПКВ на исправность разъёма и проводки. Он один в случае неисправности не позволит запустить мотор ваз 21093,электросхема инжектора так устроена. Поэтому любую проверку электроники начинают с проверки этого узла. Возможно, ДПКВ не даёт разрешения на запуск, потому что провернулся ремень ГРМ в результате сбился цикл клапанов. До устранения причины датчик не разрешит запуск насоса.

Неисправность датчика можно определить, подав на него питание и поднося к нему металлический предмет. При движении предмета в непосредственной близости от датчика изменяются показания напряжения на выходе. Если датчик реагирует на металл, значит, он исправен.

В состав ваз 2109 инжектор,схема электрооборудования, входит много датчиков и регуляторов бензонасоса, схема их размещена на сайтах автолюбителей. Там можно найти на фото подробные схемы компоновки инжектора и ЭБУ. Наглядная демонстрация по устранению неисправностей представлена на видео. Поэтому при определённом навыке можно диагностику произвести самостоятельно.

Необходимо помнить, что среди многочисленных разноцветных проводов ваз 2109 инжектор, электрическая схема собирается из проводов:

• желтые – габариты;
• красные – стоп-сигнал;
• голубой – задний ход;
• оранжево-чёрный – противотуманный.

Точно так же маркируются и остальные провода, и соединять их в разъёме следует по цвету. Поэтому во всех автомобилях ВАЗ и предусмотрено одинаковое использование разноцветных проводов по контурам и на схемах в руководстве и в интернете используются те же цвета.

Замена переднего сальника коленвала ВАЗ 2109

Замена переднего сальника коленвала ВАЗ 2109 проводится быстрее, чем в иномарках. Так, после подготовительных работ можно начать и основные. Стоит отметить, что основные работы длятся 4-5 часов в зависимости от ловкости того, кто их проводит. Итак, после подготовки, следует выполнять следующие действия:

• Снимается шкив с коленвала;
• Двумя плоскими отвертками необходимо стянуть шкив с распредвала;
• После вышеуказанных процедур нужно снять шпонку, но лишь в тогда, если она плохо держится (на фотографии обозначена стрелкой).

Дальше нужно снять масло приемник: выкручиваются болты, закрепленные на крышке маслоприемника и фиксационный болт, соединяющий приемник масла и насос, после этого насос можно просто и быстро снять. Завершающим этапом является выкручивания 6-ти болтов, после чего можно поддеть корпус и вытащить насос.

После этого необходимо поддеть старый сальник, вытащит его, очистить место его фиксации бензином и установить новый сальник. Новый сальник необходимо смазать маслом и установить на место старого сальника. Место также нужно смазать маслом. Рабочая кромка сальника должна смотреть внутрь. Далее нужно правильно установить насос и все остальные элементы. При неправильном монтаже можно повредить составные части авто и влететь в копеечку.
