Устройство и эксплуатация печки ваз-2109. инструкция по ремонту

Как снять печку

Для этого потребуется открутить два болта крепления нижнего корпуса передней панели

и отвести ее вниз.

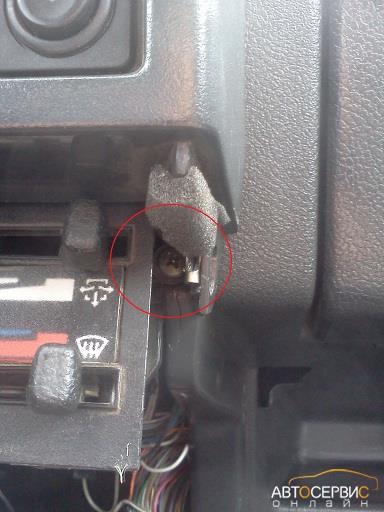

Откручиваем два самореза, крепящих блок управления к корпусу панели.

Нажав на блок управления вниз, извлекаем его. Но полноценно извлечь его не удастся, т.к. он удерживается тросиками приводов заслонок и проводами клеммы.

Необходимо произвести визуальный осмотр. Если отсутствуют скобы на их месте установки,

но места установки скоб не повреждены, тогда просто устанавливаем скобу. В случае же, когда место установки сломано, необходимо заменить блок управления отопителем.

Замену блока управления необходимо начать с его правильного демонтажа. Для этого снимаем клемму с регулятора скорости вращения вентилятора отопителя и две клеммы лампы подсветки (на рисунке ниже — под номерами 1, 2 и 3 соответственно). Сняв клеммы, снимаем скобы фиксации тросиков (на рисунке указанно направление прикладываемой силы):

Перед снятием тросиков необходимо запомнить, к какому рычагу они относятся (а лучше подписать). Извлекаем тросик из отверстий в рычагах:

Снимаем сам блок управления. Со снятого блока управления необходимо демонтировать указатель

и сам регулятор оборотов вентилятора, а так же лампу подсветки.

Для снятия реле регулятора необходимо открутить пластиковую гайку. Для этого плоскую отвертку вставляем в пазы гайки и отворачиваем ее

и достаём.

Лампа подсветки извлекается путём поворота ее против часовой стрелки:

Установку производим в обратном порядке. Устанавливаем по пазам лампу подсветки и поворачиваем ее по часовой стрелке до упора. Реле, перед тем как закрутить гайку, необходимо установить в паз.

Закручиваем гайку. Подключаем клемму к реле и две клеммы к лампе подсветки. Приступаем к установке тросиков. Прежде, чем закрепить тросик скобой, устанавливаем его таким образом, что бы он торцом кожуха упирался в выступы на корпусе, а тросик проходил между них.

Устанавливаем скобу так, что бы «носик» входил в паз и защёлкиваем её.

С остальными тросиками нужно проделать аналогичные операции. Прежде чем установить кожух панели, необходимо убедиться в правильной работе всех рычагов, в работе подсветки и регулятора оборотов вентилятора.

Всё проверив и убедившись в корректной работе, устанавливаем блок управления на место и прикручиваем его двумя саморезами, и затем устанавливаем панель. На этом работы окончены.

Пожалуйста поставьте оценку статье

В данном случае пример снятия и замены корпуса печки буду показывать на примере ВАЗ 2109-2108 с низкой панелью приборов, хотя точно не уверен, если ли разница при высокой панели. В общем всю работу выполнял после снятия панели, так что особых проблем не возникало в процессе демонтажа.

Еще один момент: снимать отопитель можно как с радиатором печки, так и без него. Я делал это по второму варианту, то есть предварительно снимал радиатор, хотя можно просто отсоединить шланги и все.

Для выполнения этого ремонта мне понадобилось совсем немного инструмента, а именно:

1. головка на 10 торцевая
2. трещоточная рукоятка — крайне желательно
3. удлинитель более 10 см
4. головка глубокая на 10

Итак, корпус отопителя на Ваз 2109-2108 крепится сверху к кузову 4-мя гайками, которые разумеется необходимо открутить. Для наглядности покажу их расположение с правой (пассажирской) стороны:

Аналогично корпус печки крепится с другой стороны, только добираться до гаек намного проблематичнее, но при желании можно. И после того, как все 4 гайки откручены, необходимо аккуратно постараться сдернуть корпус вниз, как это показано на фото, приведенном ниже:

Затем постараться освободиться снизу от воздуховодов, которые идут к ногам задних пассажиров:

После чего можно снимать корпус отопителя окончательно, но могут помешать еще тросы управления заслонками печки, если вы их не отсоединили. Чтобы от них освободиться, необходимо отщелкнуть фиксаторы и вынуть тросы из зацепления рычагов:

Можно либо отсоединить их от корпуса, либо от механизма управления, как вам будет удобнее. После чего корпус печки полностью освободился и его можно демонтировать.

При необходимости, производим замену на новый. Если покупать все эти детали новыми, то их цена довольно велика — не менее 1500 рублей, но можно купить все это дело на разборке как минимум в два или даже в три раза дешевле.

Устройство печки

Устройство печки: 1 – упругая втулка; 2 – пружинная гайка; 3 – левый кожух вентилятора; 4 – электродвигатель; 5 – рабочее колесо;6 – правый кожух вентилятора; 7 – заслонка обогрева ветрового стекла; 8 – заслонка канала обдува ног; 9 – заслонка управления отопителем; 10 – правый кожух отопителя; 11 – скоба крепления кожухов отопителя; 12 – прокладка; 13 – радиатор; 14 – хомут; 15 – подводящий шланг; 16 – отводящий шланг; 17 – кран; 18 – левый кожух отопителя; 19 – уплотнительная крышка; 20 – резистор; 21 – опора оси заслонки управления отопителем.

Конструктивно печка ВАЗ 2109 состоит из нескольких деталей:

1. Внешний кожух — выполнен из нескольких сложной конфигурации пластиковых деталей, плотно прилегающих друг к другу и имеющих уплотнители.
2. Воздуховоды — гофрированные трубки большого диаметра, по которым воздух доставляется к соплам в салоне (у лобового стекла, со стороны водителя и пассажиров). Величина потока регулируется задвижками.
3. Регулирующие задвижки — они располагаются как внутри приборной панели, так и на ней. Первые регулируются через тяговые тросики, а вторые непосредственно вручную.
4. Радиатор — выполнен из алюминия и пластика. Металлическими являются трубки и пластины. Пластиковый — накопительный бачок.
5. Вентилятор — работает на электроэнергии и питается от бортовой сети (12 В)
6. Резиновые трубки — соединяют расширительный бачок, радиатор, помпу. По ним подводится и отводится теплоноситель.
7. Насос — также электрический, перекачивает антифриз и обеспечивает более интенсивный теплообмен.
8. Термодатчик — устанавливается внутри радиатора и управляет работой насоса и вентилятора.
9. Кран — управляется особым рычажком и позволяет полностью перекрыть ток теплоносителя в системе.
10. Управляющие рычажки и система тяг — выводятся на приборную панель и передают воздействие на внутренние заслонки и переключатели
11. Верньер включения и регулировки оборотов вентилятора — находится также на лицевой панели рядом с рычажками.
12. Блок электрики — проводка питания и нагружающие резисторы.

Отчасти к системе обеспечивающей обогрев салона относится расширительный бачак с тосолом. Именно в него поступает отдавший тепло антифриз из радиатора.

Элементы отопительной системы

Схема печки наглядно показывает расположение его основных функциональных элементов. Надо отметить, что устройство печки на моделях ВАЗ-2108, 2109 и 21099 одинаковое. Многие автовладельцы знают о том, что в этих моделях отопитель не доработан до конца. В итоге салон должным образом не обогревается, поэтому принимается решение о доработке печки своими руками

Как раз-таки в этом случае важно знать устройство отопителя, чтобы ничего не напутать

Конструкция печки автомобиля ВАЗ-2109 будь то высокая панель или низкая абсолютно идентичная. Поэтому представленная информация пригодится владельцам этой модели с любой приборной консолью.

Зная основные моменты и что где располагается, уже можно попытаться самостоятельно разобраться с возникающими проблемами и починить появившиеся неисправности, сэкономив при этом средства и время на поездках по СТО.

Электродвигатель вентилятора отопителя («печки») на автомобилях ВАЗ 2108, 2109, 21099 и их модификациях — коллекторный, постоянного тока с возбуждением от постоянных магнитов. Имеет три скорости вращения. Скорость выбирается четырехпозиционным переключателем на панели приборов. Ниже приведены электрические схемы его включения.

Схема включения вентилятора электродвигателя («печки») автомобилей ВАЗ 2108, 2109, 21099 с «низкой» панелью приборов и монтажным блоком 17.3722

Схема включения вентилятора электродвигателя («печки») автомобилей ВАЗ 2108, 2109, 21099 с «высокой» панелью приборов и монтажным блоком 2114

Примечания и дополнения

— Электродвигатель вентилятора может подключаться к бортовой сети либо напрямую (самая высокая скорость), либо через дополнительный резистор имеющий две спирали сопротивления (0,23 Ом и 0,82 Ом). Если в цепь включены обе спирали — скорость низкая, если одна 0,23 — скорость средняя.

Еще статьи по электрооборудованию автомобилей ВАЗ 2108, 2109, 21099

Ремонт печки с высокой панелью ваз 2109

Внезапно нагрянула зима. Столкнулся с известной половине владельцев старых ВАЗов проблемой — горячий воздух только через центральные сопла воздуховодов, а в ноги, уши и стекло — забортный минусовой. (Судя по отзывам в интернетах, у остальной половины владельцев старых ВАЗов минусовой воздух даже из центральных сопел). Сначала попытался решить проблему, подогнув тросик заслонки отопителя, как пишут на многих форумах. Не помогло, но может помочь людям, у которых поролон в заслонках не совсем слежался, как у меня, а чуть-чуть. Решил взглянуть наглой печке в лицо. Раз из центральных сопел дует горячим — с краником отопителя всё в порядке, неисправность где-то в заслонках.

Снял с панели все накладки

Вижу такую вещь:

При полностью натянутом тросике заслонка, переключающая воздух между забортным и воздухом сквозь радиатор отопителя закрыта не до конца.

Скорее всего десять лет назад этот поролон был не таким слежавшимся, и в этом положении заслонка полностью перекрывала воздух с улицы. Но не сейчас. А чтобы закрыть заслонку ещё дальше, её рычажок нужно тянуть не вбок, куда тянет тросик с панели печки, а немножко вверх, и никаким укорачиванием тросика этого не исправить. При этом, если есть хоть какая-то щель, забортный воздух идёт во все воздуховоды кроме центральных, не смешиваясь с воздухом из отопителя. Такова конструкция печки ВАЗа, смешиваться его не заставишь.

Разбирать панель дальше, чтобы всё это проклеивать, мне помешали лень и недостаток знаний о том, что откручивать следующим, поэтому было принято спонтанное решение: рычажок заслонки, который обычно тянется тросиком, зафиксировал медной проволокой, которую другим концом притянул через железный уголок к какому-то торчащему сверху болту, а тросик с панели печки с рычажка скинул, чтобы свободно болтался.

рычажок заслонки отопителя у правого колена водителя

Пока рычажок заслонки притянут проволокой, воздух в салон идёт только сквозь радиатор отопителя. Температура воздуха отлично регулируется открытостью краника отопителя, так как рычажок на панели печки отвечает и за заслонку, и за краник отопителя. Сдвигаешь полностью вправо — в салоне “ташкент”, полностью влево — краник закрывается, через 20 секунд радиатор отопителя выстужается, внутрь идёт холодный уличный воздух, так что на лето можно даже не возвращать как было.

Замена радиатора печки 2109 без снятия панели

Инструкция говорит о том, что необходимо снимать всю переднюю панель, независимо от того, высокая панель установлена, или низкая. Ничем подобным заниматься мы, конечно, не станем. Если в автомобиле стоит высокая панель, достаточно просто открутить все винты, которые крепят ее к моторному щитку и силовым элементам кузова.

Самому не справиться, поэтому нужен или помощник, или полено подходящего размера. Оно (он) удерживает панель на таком расстоянии от моторного щитка, что как раз проходит радиатор, предварительно отсоединенный от патрубков.

Радиатор проходит между перчаточной полкой и бардачком, а вся операция занимает не более часа.

Поэтому на всякий случай держите в гараже пару поленьев подходящего размера и хороший радиатор печки. Не мерзните в салоне, удачных и теплых путешествий зимой!

Как восстановить нормальную работу печки

Для начала рассмотрим первый случай неполноценной работы отопителя «девятки» с высокой панелью, когда в боковые дефлекторы поступает только холодный воздух. Работой боковых сопел управляют отдельные заслонки с полиуретановым уплотнителем. В свою очередь, управление заслонками отопителя ВАЗ-2109 осуществляется при помощи рычагов, расположенных на панели управления. Довольно частыми являются случаи, кода между заслонкой и стенками желоба образуется внушительный зазор, что существенно снижает эффективность работы печки. Проблема устраняется путём принудительной установки заслонки в оптимальное положение.

Итак, подготовьте плоскогубцы и демонтируйте верхнюю часть торпедо. Кстати, без демонтажа можно и обойтись, но так вы сможете наглядно увидеть, где находится центральная заслонка отопителя ВАЗ-2109, оценить её состояние и проконтролировать процесс регулировки. После снятия панели отыщите трос крепления, который находится справа от педали акселератора и, воспользовавшись плоскогубцами, аккуратно выгните проволоку. Таким образом, создаётся дополнительное натяжение, уменьшающее свободный ход пружины. Как результат, заслонка сможет плотно закрыть воздуховод, перекрывая движение холодных потоков воздуха.

Выбор крана

Прежде чем приступить к замене, важно подобрать новый, качественный краник, который сможет надежно служить на благо системы отопления вашего ВАЗ 2109. Заводской

Заводской

Вид крана	Особенности
Заводской	Это стандартный тип краника, которым оснащается ВАЗ 2109 еще с завода. Его основной плюс — это доступная цена. Что касается надежности и частоты заклинивания, то тут мы говорим про очевидные недостатки. Брать такой краник на замену стоит только в том случае, если других отыскать не удалось
Керамический	Он дороже заводского устройства, обладает высокой прочностью, но его пропускная способность ниже по сравнению с третьим вариантом. Низкие показатели пропускной способности могут привести к тому, что эффективность работы печки в зимний период оставит желать лучшего
Шаровой	Отличная пропускная способность, высокие показатели надежности, прочности. Увы, даже такие краники закисают, хотя цены их выше, чем у аналогов

Учитывая особенности представленных кранов, оптимальным решением будет шаровой или керамический. Второй вариант больше подойдет тем, кто проживает в регионах с не очень суровой зимой.

Шаровой

Особенности устройства печки ВАЗ 2109

1. Скоба крепления кожухов отопителя; 2. Заслонка управления отопителем; 3. Левый кожух отопителя; 4. Тяга заслонки обогрева ног; 5. Уплотнительная прокладка радиатора; 6. Радиатор; 7. Уплотнительная прокладка отопителя; 8. Электродвигатель; 9. Кожухи вентилятора; 10. Рабочее колесо вентилятора; 11. Заслонка обогрева; 12. Воздухопровод обогрева ветрового стекла; 13. Воздухопровод бокового сопла; 14. Боковое сопло; 15. Заслонка центрального сопла; 16. Толкатель лопаток; 17. Ось лопатки; 18. Лопатка; 19. Рычажок перекрытия центрального сопла; 20. Тяга заслонки обогрева ветрового стекла; 21. Рычажок изменения направления воздушного потока; 22. Рукоятка управления подогревом воздуха; 23. Рукоятка подачи воздуха на ветровое стекло; 24. Рукоятка подачи воздуха в ноги; 25. Кронштейн рычагов управления; 26. Скоба крепления оболочки тяги; 27. Тяга управления краном; 28. Тяга заслонки управления отопителем; 29. Заслонка обогрева ног; 30. Оси рычагов управления подогревом воздуха; 31. Стяжной винтовой хомут; 32. Клапан крана отопителя; 33. Корпус крана; 34. Рычаг клапана; 35. Шланги, соединяющие кран с радиатором отопителя; 36. Воздухопровод внутренней вентиляции; 37. Окна обогрева ног задних пассажиров; 38. Кран отопителя; 39. Окно обогрева ног водителя; 40. Облицовка центральной стойки; 41. Внутренняя полость центральной стойки; 42. Воздухопровод вытяжной вентиляции; 43. Обивка центральной стойки; 44. Облицовка дефлектора вытяжной вентиляции; 45. Резиновый клапан; 46. Корпус дефлектора; 47. Дефлектор вытяжной вентиляции; 48. I. Отопитель; 49. II. Схема работы отопителя; 50. III. Кран отопителя; 51. IV. Вытяжная вентиляция салона

Печка состоит из 2 пластмассовых кожухов (правого и левого), которые соединяются между собой по периметру скобами крепления. Специальный жгут закладывается для уплотнения в пазы кожухов. Электровентилятор, принудительно подающий воздух в салон, крепится двумя винтами сверху отопителя. Конструкция печки сделана так, что электровентилятор можно легко снять со стороны отсека двигателя.

К кожухам вентилятора крепится электродвигатель типа 45.3730, на валу которого установлено рабочее колесо электровентилятора с тремя скоростями вращения благодаря двум спиралям резистора. Чтобы получить необходимую частоту вращения рабочего колеса, предусмотрен дополнительный резистор, прикрепленный в отверстие кожуха печки с левой стороны винтом.

Радиатор подогрева подаваемого воздуха установлен в кожухах отопителя. Он крепится к правому кожуху тремя винтами и уплотняется пенополиуретановой прокладкой. Состоит он из:

• двух рядов трубок,
• охлаждающих пластин,
• двух пластмассовых бачков.

Краник отопителя, состоящий из корпуса с двумя парами патрубков, подсоединен к системе охлаждения резиновыми шлангами. Циркуляцию жидкости через радиатор осуществляет насос системы охлаждения. На подводящей магистрали в корпусе крана на оси установлен пластинчатый клапан крана, имеющий отверстие пропускающее охлаждающую жидкость. Рычаг клапана соединяется тягой с рычагом рукоятки, которой можно управлять подогревом воздуха. При повороте этого рычага отверстие в клапане откроет магистраль, чтобы жидкость стала поступать в радиатор. Тут подробнее о замене крана отопителя.

Управление печкой осуществляется с помощью трех рукояток, рычаги которых установлены на осях пластмассового кронштейна, прикрепленного к панели приборов четырьмя винтами. Рукоятка управления подогревом воздействует на рычаг крана через тягу и на рычаг привода заслонки. При полном ее перемещении вправо и кран, и заслонка полностью открываются, воздух электровентилятором подаются через радиатор, где проходит прогон нагретой охлаждающей жидкости.

При среднем положении рукоятки кран и заслонка находятся в промежуточных положениях, часть воздуха в этом случае проходит через радиатор, а часть минует его. Этим надежно обеспечивается нужная степень подогрева воздуха в данный момент. Если рукоятку поместить в крайнее левое положение, кран и заслонка управления полностью закрыты, подающийся в салон воздух при этом не подогревается.

Верхняя левая рукоятка, регулирующая подачу воздуха к ногам водителя и пассажиров, соединена с рычагом заслонки тягой. При ее перемещении влево заслонка обогрева ног открывается, а воздух из кожухов направляется в окна. С левой и правой сторон воздух подается в ноги водителя и пассажира, находящегося на переднем сиденье. В ноги пассажиров на задних сиденьях воздух подается по воздухопроводу внутренней вентиляции.

Самое простое решение

Если печка дует холодом, самое простое что можно предпринять — это натянуть трос, управляющий заслонкой отопителя. Чтобы это сделать, обмотайте его пару раз вокруг рычага управления заслонкой. Он находится на корпусе отопителя около педали газа.

Каждый стык воздуховода и край заслонки отопителя оклеены поролоном, который рычагу управления достаточно проблематично сжать до конца. Поэтому при сжатии остаётся небольшой зазор и заслонка, которая направляет потоки воздуха с улицы напрямую или сквозь радиатор печки не может закрыться до конца. Закрывается она в верхнем своём положении, при этом в передние сопла воздушные потоки идут через радиатор печки, а в верхние и боковые — с улицы через оставшуюся щель. При работающем вентиляторе отопителя, если ещё и автомобиль едет, маленькой щели вполне достаточно чтобы в салоне было холодно.

Чтобы было понятнее, о чём речь, укоротите рукой рычаг заслонки со стороны водителя при работающем вентиляторе отопителя. После чего вы можете заметить, как изменится звук и со временем произойдёт повышение температуры воздушного потока, идущего из дефлектора.

К сожалению, это не единственная причина, когда из отопителя дует холодным воздухом. Ниже рассмотрены ещё несколько причин и варианты их решения.

2109: как снять печку?

Печка в автомобиле – очень важный элемент, особенно в холодное время года, однако этот элемент часто ломается, особенно если мы говорим о машинах российского автопрома. Благо, заменить печку можно и своими руками. Давайте разберемся, как снять печку на примере ВАЗ-2109.

Классическая схема

Вообще, съем печки, надо сказать, дело довольно трудоёмкое, и отнимает оно немало времени

Тем не менее, как мы уже сказали, процедуру можно выполнить самостоятельно, однако важно соблюдать внимание, осторожность и запастись терпением

Классическая схема снятия печки выглядит так:

1. Откройте кран отопителя, отсоедините сливные пробки радиатора и блока цилиндров и слейте из системы охлаждения охлаждающую жидкость.
2. Снимите клемму «минус» аккумуляторной батареи с печки.
3. Выполните демонтаж приборной доски (если вы никогда не делали этого раньше, прочтите предварительно, как выполнить данную процедуру правильно здесь).
4. Отсоедините от отопителя пластиковый хомут (находится на правой стороне), который держит тягу заслонки обогрева лобового стекла.
5. Ослабьте хомуты подводящего и отводящего патрубков радиатора и снимите патрубки с бачка.
6. Открутите 3 винта, с помощью которых радиатор крепится к отопителю.
7. Теперь приподнимите тягу и аккуратно потяните радиатор печки – если вы выполнили инструкцию верно, он поддастся, и вы сможете его извлечь.

Народный метод

В автосалонах печку радиатора извлекают именно вышеописанным методом, однако народные умельцы нашли и более простой способ это сделать – они не усложняют себе жизнь съемом приборной панели и слива охлаждающей жидкости.

Народный механизм таков:

1. Закройте кран отопителя.
2. Снимите переднее сидение (сугубо для удобства выполнения работ).
3. Открепите 2 винта крепления приборной панели с правой стороны, а также один винт, расположенный в бардачке.
4. Потяните немного панель на себя и, дабы удержать ее в таком положении, подложите, например, деревянный брусок.
5. Ослабьте хомуты патрубков и снимите их с радиатора – при этом будьте готовы, что из него выльется порядка 200 г охлаждающей жидкости.
6. Открутите 3 винта, с помощью которых радиатор крепится к отопителю – потяните радиатор и вытащите его вправо и вниз.

Для того чтобы провести установку нового радиатора или, отремонтировав старый, вернуть его на место, вам потребуется выполнить инструкцию в обратном порядке. То же, кстати, касается и первой инструкции.

Учтите, для снятия радиатора по классической схеме вам потребуется часов 5, народная схема выполняется в два раза быстрее.

Замена радиатора на низкой панели

Особенно быстро это происходит, если в течение долгого времени не менять охлаждайку. Также важным фактором, влияющим на резерв детали, является качество материала, из которого изготовлена деталь.

Замена радиатора печки ВАЗ-2109 дело не простое, но вполне выполнимое самостоятельно.

Этот метод не потребует откручивания приборной панели и сливания охлаждайки. Сама работа по замене не займёт больше часа по времени. Но единственным минусом способа является необходимость спиливания журнальной полки под бардачком.Что нужно:

1. Ножовка по металлу.
2. Отвёртка крестовая.
3. Гаечный ключ на 7 или 8, в зависимости от хомутов.
4. Радиатор для замены.
5. 3 пробки от бутылки шампанского.
6. Ёмкость под остатки охлаждайки.

Ход работы

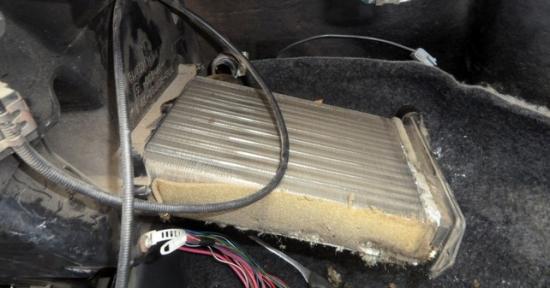

Отодвиньте по максимуму назад переднее пассажирское сиденье. Найдите справа крепления приборной панели и открутите их. Потяните на себя приборную консоль и в получившуюся щель вставьте распор, можно для этих целей использовать брусок из дерева. Закройте кран отопителя, подложите резиновые коврики или старые тряпки там, где может потечь охлаждающая жидкость. Откройте капот и свинтите крышку расширительного бачка. Для снижения давления закройте крышку. Радиатор располагается между бардачком и нижней полкой. Чтобы не разлить охлаждайку, выполняйте все действия очень быстро. Кроме этого, вам понадобятся 2 резиновые заглушки или пробки от шампанского, чтобы заткнуть отверстия в шлангах. Просуньте руки через щель отодвинутой приборной панели к детали, требующей замены. Снимите нижний патрубок и сразу же заткните его отверстие большим пальцем левой руки, потом правой вставьте затычку в шланг. Слейте охлаждайку из патрубка в заранее подготовленную ёмкость. Отсоедините элемент отопителя и замените его новым

Снятие детали производите осторожно: сначала приподнимите его вверх, затем немного сдвиньте и потяните вниз. Таким образом, вам будет его легче извлечь

Ход работы по замене в системе отопления автомобилей с низкой приборной панелью аналогичен моделям с высокой. Но при этом для замены радиатора не требуется отодвигать или снимать передние сиденья.

Также перед началом работы обязательно снимите кожух с руля, чтобы не повредить его при отгибании приборной консоли. Самый надёжный вариант для замены — это медный радиатор печки, он самый дорогой из всех существующих, но он самый надёжный и в случае повреждения или протечки можно произвести его ремонт, запаяв образовавшееся отверстие.

Снимая радиатор печки на ВАЗ-2109, не забывайте о безопасности, охлаждающая жидкость опасна для здоровья, постарайтесь защитить руки хотя бы перчатками, а после работы тщательно их вымойте.Если у вас появились сомнения, что вы не справитесь, то лучше обратиться за помощью в автосервис. Но ведь на много приятнее разобраться самостоятельно и сэкономить пару тысяч рублей.

Особенности работы обогревателя на ВАЗ-2109

Печка на ВАЗ – это обычный теплообменник. Система обогрева соединена с системой охлаждения мотора через кран отопителя. При запуске печки этот узел открывается, и антифриз поступает в радиатор системы обогрева.

Курсируя по трубкам радиатора, антифриз охлаждается, что приводит к выделению тепла.

Важным узлом отопительной системы на «девятке» является вентилятор, который функционирует в одном из трех режимов. Этот элемент направляет подогретую воздушную массу в сопла, а водитель регулирует распределение потока при помощи дефлекторов. Точно таким же образом воздух поступает на стекла автомобиля.

При перемещении регуляторов управления печкой заслонка перекрывается полностью и теплый воздух не поступает в салон или при установке рукоятки в крайнее правое положение, весь воздух по каналам поступает внутрь машины.

На среднем положении регулятора воздух проходит над радиатором и прогревается, а другая часть идет мимо.

Основные неисправности

Как правило, отказ отопителя происходит из-за того, что перестает функционировать его электромотор. Причин тому есть несколько:

• сгорание плавкой вставки предохранителя;
• обрыв проводов электроцепи, отвечающей за его работу;
• отказ переключателя.

В первом случае неисправное защитное устройство подлежит замене. Если и новый предохранитель сгорает, то требуется выяснить, почему это происходит. Чаще всего так случается, если имеется повреждение изоляции проводов или их отрыв от соединяющих клемм. Электрическую цепь тестируют мультиметром, и при обнаружении дефекта его устраняют. Регулятор, в свою очередь, как правило, не работает должным образом, когда подгорают его контакты. Также аналогичный результат провоцирует и сломанный толкатель. Исправность этого элемента определяется измерением напряжения на боковых его контактах. Его наличие при переключении тумблера говорит о работоспособности. В противном случае требуется произвести замену данного узла.

Помимо того, сам моторчик может выйти из строя. Причины чаще встречаются следующие:

• обрыв проводов обмоток якоря;
• зависание щеток;
• окисление коллектора.

Если устранение этих причин не привело к исправлению проблемы – то двигатель меняется полностью.

Иногда неисправность случается из-за обрыва проводов, питающих монтажный блок или по причине перегорания в нем дорожки токоведущей.

И, наконец, может также произойти разрушение цепи резисторов – ее проверяют и заменяют пришедший в негодность элемент на исправный.

Радиатор печки: как заменить и выбрать новый

Радиатор отопителя в ВАЗ 2109, сколько бы долго и исправно он не работал, всегда начинает течь внезапно.

Обычно замечают либо капли тосола на пассажирском коврике, если он начинает течь по швам на краях радиатора, либо обнаруживают тосол под ковриками, если течет глубже — в районе печных патрубков либо краника печки ВАЗ 2109.

Если такое дело приключилось – настало время задуматься о замене радиатора печки, а также о том какой новый радиатор печки выбрать. Вот об этом мы сегодня и поговорим.

Надо отметить, что с краев радиатора тосол стекает в район хомутов крепления патрубков, так что сначала можно подумать что течет место соединения нижнего патрубка печки с резиновым шлангом.

Однако, подтянув соответствующий хомут убеждаемся, что течь не уменьшается – значит пришла пора менять радиатор.

Существуют несколько типов радиаторов печки для ВАЗ 2109 – алюминиевый оригинальный, алюминиевый неоригинальный и медный.
Медный радиатор значительно дороже алюминиевого, но его можно запаять в случае протечки, и он надежнее алюминиевого.

Также по отзывам с ним холоднее, да и не везде его можно найти в наличии.
Теперь посмотрим, чем отличаются оригинальный радиатор от неоригинала. Во первых – цена.

Оригинал стоит не менее 750 рублей в то время как неоригинал вполне может стоить рублей 450.

Теперь обратим внимание на пластины радиаторов: в оригинальном они расположены гораздо плотнее друг к другу — больше площадь теплообмена. Также края такого радиатора так легко не гнутся, и сама по себе конструкция оригинального ВАЗовского радиатора прочнее

Вверху — оригинальный ДААЗ, внизу — Fenox за 450р. Разница очевидна. Края помялись при извлечении из корпуса печки

Поэтому при родном радиаторе воздух из сопел печки начинает теплеть уже при температуре охлаждающей жидкости в 60 градусов, тогда как с неоригиналом тепло пойдет только ближе к 90 градусам – будете мерзнуть при непродолжительных поездках.

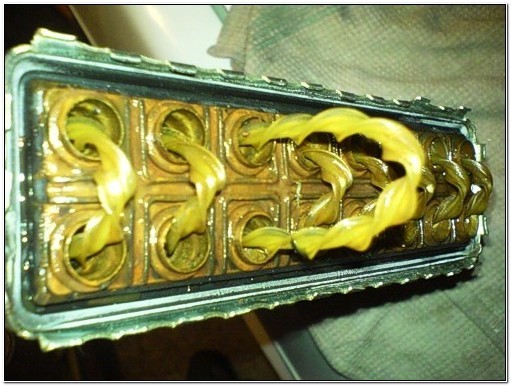

Также внутри оригинального радиаторе есть завихрители охлаждающей жидкости в виде спиральних лент в трубках радиатора.

Они повышают эффективность его работы за счет того, что охлаждающая жидкость не пролетает сквозь радиатор под давлением помпы, а тормозится ими и вращается, более эффективно отдавая тепло радиатору.

Как определить их наличие в неоригиналах – не могу сказать, никто не даст разбирать радиатор при покупке, но думаю, что они должны немного брякать внутри, если радиатор потрясти.

Поэтому рекомендую только оригинал. Его упаковка выглядит вот так:

Замена радиатора печки

Чтобы заменить радиатор печки на ВАЗ 2109 по инструкции, нужно снимать всю переднюю панель. Однако, если у вас высокая панель, многие поступают следующим образом.
Нужно открутить все винты крепления панели к кузову автомобиля, снять рулевой кожух и правый край панели просто отодвинуть в салон при помощи помощника.

1. В таком положении радиатор печки должен пройти как раз между перчаточной полкой и бардачком.
2. При использовании такого способа рекомендую отодвигать панель аккуратно, чтобы ничего не оторвать, под рулем есть пучки проводов от замка зажигания и элементы сигнализации, которые могут быть прикреплены к панели, это все нужно открепить от нее.

Есть еще и такой способ, правда придется кромсать панель приборов. Можно сделать съемной нижнюю полку, которая и мешает извлечь радиатор из корпуса печки. Для этого ее можно отпилить, а затем прикрепитить на саморезы, и снимать в дальнейшем при замене радиатора печки.

Правда, на инжекторных машинах под нижней полкой висит дополнительный блок с реле, так что крепить нижнюю полку нужно надежно. Зато менять радиатор – одно удовольствие!
