Как сделать регулировку карбюратора на ваз-2107

Как настроить пусковое устройство карбюратора

Регулировка пускового устройства представляет собой гораздо более сложную задачу. Для ее решения без наличия соответствующего опыта вам потребуется полностью снимать карбюратор с двигателя, чтобы увеличить зазоры у заслоночных кромок для достижения нормальных показателей.

Если демонтировать устройство нет возможности, имеет смысл действовать в такой последовательности:

• хорошо прогреваем двигатель;
• воздушную заслонку приоткрываем примерно на треть;
• подгибаем тягу таким образом, чтобы добиться скорости вращения двигатель в 3200 оборотов в минуту;
• посредством специального винта регулируем обороты таким образом, чтобы скорость вращения была меньше приблизительно на 400 об./мин.

В процессе выполнения такой настройки необходимо закрывать отверстие под пробку, чтобы исключить разрежение воздуха под диафрагмой.

Описание моделей

Карбюратором ДААЗ штатно оснащался первый ваз 2107. Эти карбюраторы производились по праву итальянской компании Weber. В России их дорабатывали под нужды местного автопрома. Изделия ДААЗ имели простую сборку, что впоследствии отразилось на их цене. Приведенная модель карбюратора отличалась максимальной простотой и позволяла обеспечить хорошие разгонные характеристики автомобилю. Изначально место в подкапотном пространстве создавалось именно под ДААЗ.

Карбюратор ваз 2107 сложный, высокоточный прибор, состоящий из двух камер, одна из которых — первая оборудована специальным механическим приводом заслонки. Он подлежит установке на любой отечественный заднеприводный автомобиль. Объем рассматриваемой модели составляет — 1,5 и 1,6 литров.

Потребление бензина при использовании ДААЗ заметно вырастает. Но впору этому скоростные показатели авто, которые также вырастают

А это особенно важно при обгоне

Обращая наше внимание на модель — “Озон” — стоит отметить, что это более доработанная версия штатного ДААЗа. Новый оптимизированный механизм отличался лучшими экологическими показателям

Благодаря этому “Озон” и получил свое экологически чистое название. К тому же он потреблял куда меньше топлива чем предыдущая версия , поэтому для такой экономичной машины как ВАЗ 2107, карбюратор “Озон” считался самым оптимальным вариантов из всех возможных.

Хорошую маневренность и скорость автомобилю придавал пневматический клапан, расположенный в новом карбюраторе и обеспечивающий оперативность работы второй камеры. Однако существовало и одно “но” — даже при небольшом загрязнении клапана, вторая камера прекращала работать. Скорость транспортного средства тут же снижалась. Это было заметно по динамике разгона авто и при работе мотора на средних оборотах.

Карбюратор “Солекс” 21053 имеет не меньшую популярность у владельцев ВАЗа 2107. В настоящий момент это новейшая из разработок. Solex имеет довольно сложную сборку, но в то же время он имеет систему обратной подачи топлива, что делает этот карбюратор самым экономичным среди всей линейки ДААЗа.

Механизм карбюратора имеет больший объем по сравнению с другими моделями: 1.8 Солекс против 1.5, 1.6 других ДААЗов. Все эти особенности говорят нам о том, что данная модель карбюратора одновременно заточена под экономичную и быструю езду.

Изначально “Солекс” создавался для автомобилей с передним приводом. И всё же на ВАЗ 2107 этот карбюратор может быть установлен без специальных доработок. Придирчив “Солекс” только к качеству топлива.

Все перечисленные нами карбюраторы ставятся на классические двигатели. Если объем вашего мотора не рассчитан на имеющийся карбюратор, то вам будет необходимо подобрать и заменить жиклеры. Отрегулировать карбюратор так же стоит.

К вопросу о нестандартных карбюраторах стоит сказать, что в некоторых случаях владельцы “классики” прибегают именно к такому решению. Без переделок и настройки здесь и речи быть не может.

“Солекс” 21073 — модель разработанная для моторов с объемом 1.7 литров. От предыдущих вариантов карбюратор отличается большими каналами и жиклерами. Прирост в динамике гарантирован! Но и последующий расход тоже.

Следующая нестандартная модель ставится на автомобили серии ВАЗ 2108 и 2109. “Солекс” 21083 для установки на версию 2107 потребует определенных доработок. Также его установка приведет к тому, что при оборотах около 4000 дальше мотору раскрутиться не получится. Чтобы установить эту модель карбюратора, надо рассверлить диффузоры камер. После чего их расширить. В процессе модификации также устанавливаются большие жиклеры. Результат такой работы может порадовать вас: расход топлива станет ниже, а динамика превысит показатели других моделей.

Карбюраторы ОЗОН

На отечественные автомобили продолжительное время устанавливался карбюратор озон.

Системы подачи топлива данного типа выпускались в трех конструктивных исполнениях:

• Барботажным;
• Игольчатом;
• Поплавковым механизмом.

Первые два вида уже практически не используются, их выпуск прекращен. На автомобилях марок 2107, 2105 устанавливался карбюратор озон устройство которого получило широкое распространение. Модификация пришла на смену итальянскому изобретению «Weber». На Волжском автомобильном заводе, карбюратор озон получил модификации, тем самым был получен прирост мощности, более стабильная работа. Карбюратор ДААЗ ОЗОН для которого является предшественником, более технологичен, устанавливался на автомобили разных семейств.

Как отрегулировать холостой ход карбюратор ВАЗ 2107

Чтобы отрегулировать холостые обороты нужно прогреть двигатель до рабочей температуры, после этого используя винт качества, выставите максимальное число оборотов, при помощи винта количества выставите значение на 100 об/мин. выше нормы. Запустите мотор при помощи винта качества, отрегулируйте обороты.

На этом регулировка карбюратора ВАЗ 2107 можно считать оконченной, теперь надеюсь у вас не возникнет проблем с тем как отрегулировать карбюратор своими руками.

Чтобы закрепить знания рекомендую вашему вниманию следующий видеоролик о том, как отрегулировать карбюратор своими руками.

Зачем регулируют холостой ход карбюратора?

Карбюратор – это механизм, который подает топливовоздушную смесь в камеру сгорания двигателя в строго заданном соотношении. В зависимости от количества и состава смеси (состав в этом случае именуется «качеством») определяется множество характеристик двигателя: устойчивость его работы, мощность и расход потребляемого топлива.

Идеально настроенный карбюратор позволяет добиться наиболее эффективной работы двигателя на ХХ. Это значит, что он будет иметь стабильные обороты и максимальную мощность при самом минимальном расходе топлива. Поэтому регулировать холостой ход на карбюраторе необходимо при следующих признаках:

• Двигатель имеет необоснованный и довольно большой расход топлива. Стрелка эконометра постоянно указывает на не экономичную работу двигателя, а бензин стал заканчиваться довольно быстро.
• Снижена мощность мотора. Это значит, что он с трудом набирает необходимые обороты, прежде чем водителю включит следующую передачу. Кроме того, может отсутствовать тяга на низких оборотах, мотор глохнет или имеются провалы в работе педали газа.

Главная проблема первых двух признаков заключается в том, что такое может произойти не только по вине карбюратора. В этом могут быть виноваты топливные фильтры, насосы и неисправная система зажигания.

Самая главная и весомая причина – мотор не держит холостые обороты или держит их не стабильно: возможна вибрация двигателя, а стрелка тахометра постоянно будет менять свое положение. В конце концов, мотор глохнет сам по себе.

Инструкция по регулировке карбюратора ВАЗ 2107 своими руками.

Прежде чем начать регулировку карбюратора ВАЗ 2107, необходимо помнить основное правило автотехника, которое гласит, что нельзя трогать те вещи, которые не ломаются, или, другими словами, не пробуйте разбирать с целью удовлетворения своего любопытства детали, которые обычно не выходят из строя (одной из таких деталей, к слову, является дозирующая система).

Теперь о самой регулировке. Ее нужно делать в такой последовательности:

• наружная мойка и чистка деталей карбюратора;
• осмотр элементов агрегата на предмет возможного повреждения;
• очистка сетчатого фильтра;
• промывание поплавковой камеры;
• очищение воздушных жиклеров;
• крайний этап — регулировка холостого хода, пускового механизма, поплавковой системы.

Стоит обратить внимание и на то, что:

1. совсем необязательно производить демонтаж карбюратора при выполнении названных выше работ: при постоянном использовании, абсолютно все детали очищаются самостоятельно, а пыль и грязь не попадают вовнутрь:
2. после каждых 60 тысяч пробега сетчатый фильтр, который находится возле входа поплавковую камеру, необходимо проверять.

Проверка работоспособности сетчатого фильтра.

Проверка производится посредством заполнения поплавковой камеры через прокачку топлива. Когда эта камера заполняется, закрывается запорный клапан, после чего крышка фильтра, расположенная вверху карбюратора, легко отодвигается. Далее снимается сам клапан, который необходимо промыть в растворителе и продуть (просушить) сжатым воздухом.

В случаях, когда под большой нагрузкой наблюдаются нарушения разного рода в работе движка, то это свидетельствует о том, что в топливной системе нарушена подача смеси, ну, или, как вариант, что сетчатый фильтр неисправен.

Кстати, категорически не рекомендуется в поплавковой камере протирать дно обычной тряпкой, поскольку после завершения чистки таким способом на дне камеры останутся волокна, которые впоследствии быстро засорят жиклеры. Вот почему чистка должна осуществляться резиновой грушей.

Грушей также проверяется наличие герметичности в запорной игле, ведь давление, образованное при сжатии ее руками, равно давлению, вырабатываемому топливным насосом.

Закончив проверку, не спешите установить крышку карбюратора на свое место — убедитесь, что поплавки расположены вверх. Если все в порядке – ставим крышку на место, в процессе должно ощущаться сильное давление. Именно в это время нужно прослушать карбюратор на предмет возможной протечки воздуха. В случаях, если утечка обнаружена, корпус клапана и игла подлежат незамедлительной замене.

Как регулировать поплавковую систему?

Регулировка данной системы может осуществляться как прямо на двигателе (без снятия карбюратор), так и вне его (с разобранным карбюратором). Проводится она следующим образом. Сначала проверяется положение поплавка: если кронштейн, который его держит, деформирован, необходимо его выровнять. Это нужно для того, чтобы осуществить равномерное погружение самого поплавка в камеру. Теперь можно осуществлять регулировку.

Если игольчатый клапан оказался закрыт, сначала открываем крышку камеры, затем отодвигаем в сторону поплавок и, дергая аккуратно язычком кронштейна, стараемся добиться, чтобы расстояние между прокладкой крышки и поплавком составило не более 7 и не менее 6 миллиметров. При этом в состоянии погружения расстояние должно сократиться до 1-2 миллиметров.

Если же игольчатый клапан был открыт, то расстояние между иглой и поплавком должно составить 15 миллиметров.

Если измеренное вами расстояние оказалось больше указанных выше норм – игла неисправна.

Видео по регулировке поплавковой системы карбюратора ВАЗ 2107

Как регулировать систему пуска?

Для регулировки системы пуска карбюратора ВАЗ 2107 снимите с двигателя воздушный фильтр, запустить его, затем потяните подсос на себя. Далее принудительно откройте на 1/3 воздушную заслонку и установите обороты на 3300–3600 в минуту. Теперь опустите воздушную заслонку, установив частоту вращения на 400 меньше от начальной.

Как отрегулировать холостой ход карбюратора ВАЗ 2107.

Для того чтобы произвести регулировку холостого хода автомобиля, нужно прогреть его до рабочей температуры и настроить винтом качества максимальное значение числа оборотов (сам винт качества не трогайте!).

Далее им же устанавливаем значение на 100 оборотов/минуту больше от нормального. Ну, и последним этапом заводим двигатель и опять же винтом качества подстраиваем обороты до необходимого значения. На этом регулировку карбюратора ВАЗ 2107 можно считать завершенной.

Видео по регулировке карбюратора ВАЗ 2107 видео

Выполняем регулировку карбюратора ВАЗ 2107

Регулировка карбюратора ВАЗ 2107 является одной из наиболее популярных тем для общения среди обладателей данной марки авто, причем, как в сети, так и в простой жизни. Машин этого бренда в одно время выпускали достаточно много, и не зря им в народе за состояние надежности и оформление дизайна дали прозвище «мерседеса советского времени».

По причине их такого солидного числа автомобили, имеющие инжекторную систему впрыска топлива до теперешнего времени не могут вытеснить их с современных дорог. Вот почему вопрос регулировки карбюратора ВАЗ 2107 и иных модификаций еще в течение довольно длительного времени по-прежнему будет оставаться главной проблемой отдельных водителей.

Настройка карбюратора ВАЗ 2107

Регулировка карбюратора осуществляется в такой последовательности:

Сначала моем и очищаем наружную часть элементов карбюратора.
Далее нужно проверить все элементы на предмет наличия видимых дефектов.
Очень важно также удалить различные загрязнения фильтра.
Затем моем поплавковую камеру.
Обязательно надо почистить воздушные жиклеры.
В конце проводится настройка поплавковой камеры карбюратора ВАЗ 2107, а также пускового механизма и холостого хода.

Хотим подчеркнуть, что для проведения такого рода работ вовсе не нужно осуществлять демонтаж карбюратора. Кроме этого, нужно понимать, что все элементы обладают функцией самоочистки, а пыль и грязь не проникают вовнутрь.

Проверку сетчатого фильтра рекомендуется проводить через каждые 60 тыс. пройденных километров. Он расположен возле входа в поплавковую камеру.

Поплавковая камера

Регулировка карбюратора ваз 2107 – поплавковая камера и уровень топлива в ней.

Для того чтобы правильно провести регулировку карбюратора ваз 2107, а конкретно регулировку количества топлива в поплавковой камере, необходимо подготовить специальный шаблон из картона размером 6,5 на 14 мм.

Далее снимаем крышку карбюратора.

В поплавковой камере наибольший уровень топлива регулируется закрытием игольчатым клапаном отверстия, через которое подается топливо.

Размещаем снятую крышку карбюратора вертикально, так чтобы держатель поплавка прикасался к шарику подпружиненного клапана, но только прикасался, а не давил на него.

Подставляем под поплавок шаблон, если нет шаблона, линейку, и проверяем расстояние между прокладкой крышки и ним. Оно должно быть 6,5 плюс-минус 0,25 мм.

Если данное расстояние не соответствует нормативному, то подгибанием язычка крепления игольчатого клапана, на рисунке обозначен буквой А, регулируем его.

Теперь регулируем наибольшее открытие игольчатого клапана, которое зависит от хода того же поплавка.

Отводим поплавок от крышки в противоположную сторону, и подставляем шаблон, расстояние должно соответствовать 14 мм плюс-минус 0.5 мм.

Если расстояние не соответствует нормативному, то подгибанием специального упора, который находится на кронштейне поплавка, устанавливаем нужное расстояние.

При правильной регулировке ход поплавка должен быть в приделах 8 плюс-минус 0,25 мм.

Подготовка карбюратора к настройке

Чтобы регулировка карбюратора смогла дать максимальный эффект, настоятельно рекомендуем предварительно выполнить следующие действия:

• удалить загрязнения с наружной части устройства, а также хорошо промыть его;
• выполнить дефектовку деталей, чтобы убедиться в отсутствии на их поверхности сколов, трещин, глубоких царапин и иных дефектов;
• очистить от загрязнений фильтрующие элементы;
• тщательно вымыть поплавковую камеру и почистить жиклеры для подачи воздуха.

Если вы полностью уверены в исправности карбюратора и хорошо очистили его от грязи, можно приступать к настройке, выполняемой в несколько этапов:

• настройка поплавкового механизма;
• отладка устройства, предназначенного для запуска двигателя;
• регулировка холостого хода.

Принцип работы

В первую очередь происходит подача бензина в камеру, перед этим он фильтруется через сеточку. При этом уровень топлива регулируется поплавком, и при нужном количестве клапаном перекрывается доступ бензина. Через поплавковую камеру бензин подаётся в первую и вторую камеры. Туда же поступает и воздух, перед этим прошедший через воздушный фильтр. В камеры через жиклёры передаётся воздух, уже смешанный с бензином, в результате чего получается эмульсия. Смесь проходит через эконостат и уходит через распылители в диффузоры. Получившаяся готовая смесь через дроссельную заслонку направляется в цилиндры. При холостом ходе топливо отбирается только у одной камеры. Вторая включается лишь на прогретом двигателе и при развитии мощности.

Основные неисправности карбюратора «Озон»

Как и любой механизм, карбюратор ВАЗ 2107 рано или поздно начинает барахлить, снижает свою продуктивность и, в конце концов, может и вовсе выйти из строя. Водитель сможет своевременно заметить начало поломки или неисправности, если будет внимательно следить за работой мотора и карбюратора. Так, симптоматикой будущих поломок для «Озона» считаются следующие признаки:

• резкие хлопки при нажатии на педаль газа из-за детонации;
• высокие обороты двигателя на холостом ходу;
• «плавающие» обороты двигателя на холостом ходу, которые свидетельствуют о необходимости регулировки холостого хода;
• большой промежуток времени между нажатием на газ и ускорением автомобиля. Это признак неисправности привода второй камеры карбюратора или ускорительного насоса (а чаще и того и другого);
• чёрные выхлопы из глушителя, являющиеся первым признаком засорения жиклёров.

Не запускается двигатель

Самая большая проблема, связанная с карбюратором, заключается в том, что мотор может попросту не запуститься — как на холодную, так и на горючую. Это может быть связано со следующими неисправностями:

• разгерметизация клапанов;
• износ пускового механизма;
• заедание привода заслонки;
• люфт оси воздушной заслонки;
• разрывы в диафрагме.

Видео: что делать, если мотор не заводится

Переливает топливо

Эта неисправность видна, как говорится, невооружённым глазом. Залитые бензином свечи не дают искры, к тому же под картером двигателя могут наблюдаться лужицы топлива. Причины кроются в следующих дефектах работы карбюратора:

• поломки пускового устройства;
• нестабильность работы ускорительного насоса;
• заедание дроссельной заслонки;
• засорение жиклёров;
• высокий уровень горючего в поплавковом отсеке.

Видео: правильная установка уровня топлива в карбюраторе

Нет холостого хода

Ещё одна типичная для карбюраторов «Озон 2107» проблема — невозможность работы мотора на холостом ходу. Это происходит по причине смещения с рабочего места электромагнитного клапана или его сильного износа.

Высокие обороты на холостом ходу

При этой проблеме налицо подклинивание оси заслонки дросселя второй камеры. Заслонка должна всегда находиться в строго определённом положении независимо от режима работы карбюратора.

Если автомобиль заглох

Двигатель, который внезапно глохнет, не только создает неудобства при вождении, но и является угрозой безопасности для водителя и пассажиров. Есть несколько причин.

Глохнет на холостом ходу:

Глохнет на ходу:

• прекращение подачи топлива или воздуха из-за загрязненного фильтра;
• неисправность бензонасоса;
• засорение жиклеров карбюратора;
• перегрев двигателя.

Проверить его работоспособность просто. Демонтируйте устройство, не снимая контактов, или подключите их после демонтажа. Держите устройство в руках, на конусную иглу положите палец и попросите приятеля включить зажигание. Если вы почувствовали толчки, то устанавливайте устройство обратно. Датчик холостого хода исправен.

Если вышел из строя датчик дроссельной заслонки, то автомобиль не только заглохнет, но и не заведется, потому что ЭБУ даст команду на максимальный выброс топлива, свечи зальются и мотор заглох.

Проверка сетчатого фильтра

Для его проверки нужно с помощью рукоятки подкачки топлива заполнить поплавковую камеру топливом. После этого станет визуально доступно, как запорный клапан запирается. Далее нужно отодвинуть крышку фильтра и снять сам клапан. Он должен быть тщательнейшим образом вымыт в растворителе, а затем идеально высушен.

Если в период нагрузок двигатель начинает вести себя некорректно, неожиданно появляются потери мощности либо провалы, а также машина не вовремя реагирует на педаль газа — скорее всего0 здесь проблема в системе подачи топлива. Проблема также может быть в неисправности сетчатого фильтра.

Во время очистки поплавковой камеры протирать дно не следует ворсистой мягкой тряпкой, дабы никакие частицы ткани не оставались. Если что-то останется — могут засориться жиклёры будут дополнительные проблемы.

Продувку камеры лучше производить с резиновой шприцовкой, а окончательную просушку — сжатым воздухом.

С помощью резиновой груши нужно ещё проверить герметичность запорной иглы. Сила давления груши сопоставима по показателям с давлением в топливном насосе во время работы всех агрегатов. При установке карбюраторной крышки нужно проверить положение поплавков, чтобы они находились в верхнем положении. При закрытии крышки может ощущаться сопротивление — это нормальное явление, но после закрытия коробки нужно внимательно прослушать карбюратор при работающем двигателе на предмет утечки воздуха. При обнаружении утечки крайне рекомендуется произвести замену иглы и корпуса запорного клапана.

Инструменты и оснащение для проведения работ

Для проведения обслуживающих работ потребуется:

• Набор стандартных ключей;
• Отвертки;
• Пассатижи;
• Ветоши;
• Средство для промывки карбюратора («Carb Cleaner» или аналог);

Потребуется и  ремкомплект для карбюратора. Выпускаются различные виды ремкомплектов, одни из которых включают только прокладки, а другие – все детали (жиклеры, винты, эмульсионные трубки и т. д.). Приобретать лучше полный комплект.

Поскольку карбюратор состоит из множества мелких деталей, разборка его на составные части, мойка и дефектовка и настройка проводится поэтапно, чтобы ничего не упустить из виду.

Теперь рассмотрим как устроен карбюратор, обеспечивающий распределение топливно-воздушной смеси:

1. Ускорительный насос.
2. Система эконостата.
3. Поддержка постоянного уровня топлива.
4. Поддержка холостого хода.
5. Поддержка пуска и прогрева двигателя.
6. Жиклеры (воздушный и топливный), диффузор, распылитель ВТС, колодец и эмульсионная трубка — расположены в главной дозирующей камере.

Регулировка карбюратора производится после чистки и сборки. Перед тем как приступить к разборке и чистке, предлагаю вспомнить главную поговорку любого автомеханика – «Не буди лихо, пока оно тихо», имеется в виду, что не стоит лезть туда где все в порядке или разбирать то, что не имеет отношения к поломке.

Советы

Калибровка жиклеров. Способность к пропуску этих деталей ходовой части машины оказывает неестественное влияние на состав горючего. При этом, отклонение от величины или параметров, которые установлены водителями, диаметров для жиклеров в большую или меньшую сторону не только придаст меньше качества функционированию двигателя машины, но и вызовет различие расходуемого топлива.

Стоянка запрещена, фото знака, находится на нашем сайте, в одной из множеств уникальных статей.

Как выглядит схема панели приборов ВАЗ 2114, можно узнать отсюда. Обязательно изучите данный материал!

В этой статье, находится информация о том, сколько стоит растаможка авто из Германии.

При уменьшении сечения прохода жиклера или обеднении смеси могут резко стать хуже ездовые качеств и приемистость автомобиля.

Пропускную способность этих деталей измеряют объемом протекающей в течение одной минуты по ним воды 20 градусов и под напором столба воды в один метр. Она со временем может меняться.

Чуть увеличится проходное сечение у жиклера, в особенности при регулярном применении бензина низкого качества. Помимо того, в процессе работы двигателя при существенном пропуске газов через кольца поршня этот параметр немного уменьшиться в результате образования в откалиброванных отверстиях налета смолы.

Привод заслонки воздуха. Под регулировкой карбюратора подразумевают несколько корректировок. Конкретно, это относится и к работе привода на заслонке воздуха. Порядок осуществления работ: сначала стоит снять фильтр для очистки воздуха машины.

Потом, взяв рукоятку той же заслонки, приступить к аккуратному перемещению ее в направлении, противоположном от себя.

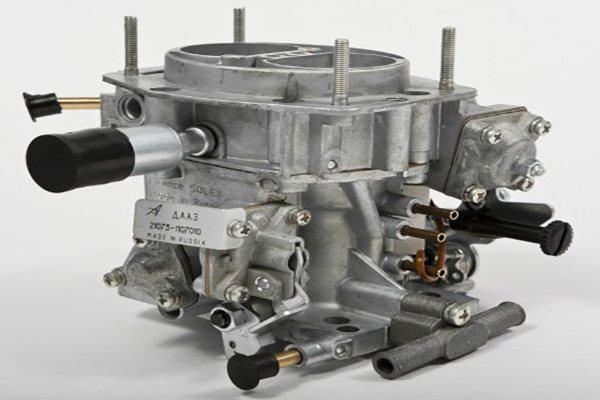

Назначение и конструкция карбюраторов «Солекс»

Выпуск лицензионных карбюраторов «Солекс» начался с выходом на отечественный рынок переднеприводных малолитражек.

На поворотах, крутых подъёмах и максимальных ускорениях предыдущие модели не могли обеспечить топливно-воздушной смесью двигатель, расположенный перпендикулярно направлению движения.

Особенности карбюраторов «Солекс»

Карбюраторы семейства «Солекс» не являются взаимозаменяемыми с другими моделями карбюраторов ДААЗ.

Но внутри семейства различные модификации очень похожи друг на друга, незначительно различаясь размерами дозирующих элементов и формой управляющих рычагов.

Различные модификации «Солекс» отличаются размерами дозирующих элементов и формой управляющих рычагов

Так, карбюраторы 21083 двигателей объёмом 1,5 л отличаются от карбюраторов 21081 двигателей объёмом 1,1 л, увеличенными на доли миллиметра диаметрами пусковых зазоров заслонок.

Кроме этого, некоторые модели 21083 имеют дополнительные узлы и функции.

Таблица: особенности различных моделей карбюраторов

Модель карбюратора	Особенности	Модель автомобиля	Объём двигателя, л
ДААЗ 2108–1107010		ВАЗ-2108; ВАЗ-2109.	1,3
ДААЗ-21081–1107010		ВАЗ-21081; ВАЗ-21091; ЗАЗ-1102.	1,1
ДААЗ-21083–1107010		ВАЗ-21083; ВАЗ-21093; ВАЗ-21099.	1,5
ДААЗ-21083–1107010–31	полуавтоматическое пусковое устройство	ВАЗ-2108; ВАЗ-2109; ВАЗ-2110; ВАЗ-2111.	1,5
ДААЗ-21083–1107010–35	двухступенчатое пусковое устройство	ВАЗ-2108; ВАЗ-2109.	1,5
ДААЗ-21083–1107010–62	электронное управление составом топливной смеси	ВАЗ-2115; ВАЗ-2109.	1,5
ДААЗ-21083–1107010–05	для двигателя с микропроцессорным зажиганием	ВАЗ-2109	1,5
ДААЗ-21412–1107010	без штуцера слива	АЗЛК-2141–01	1,5
ДААЗ-21412–1107010–30	без штуцера слива, для двигателя с микропроцессорным зажиганием	АЗЛК-2141–23	1,8
ДААЗ-1111–1107010	инерционный обогатитель смеси	ВАЗ-1111; ВАЗ-11113.	0,65; 0,75.
ДААЗ-21051–1107010	тяговый привод дроссельных заслонок, без штуцера слива	ВАЗ-2105; ВАЗ-21072.	1,5; 1,3.
ДААЗ-21053–1107010	тяговый привод дроссельных заслонок, без штуцера слива	ВАЗ-21074; ВАЗ-21061.	1,6
ДААЗ-21051–1107010–30	тяговый привод дроссельных заслонок, без штуцера слива	ВАЗ-2105; ВАЗ-2104.	1,5
ДААЗ-21053–110701–62	полуавтоматический привод воздушной заслонки	ВАЗ-2107; ВАЗ-21072; ВАЗ-21074.	1,5; 1,3; 1,6.
ДААЗ-21073–1107010	один распылитель ускорительного насоса	ВАЗ-2121; ВАЗ-21213.	1,6; 1,7.

Конструкция и принцип работы

Карбюратор — навесной узел, который смешивает воздух с бензином в оптимальной для эффективной работы двигателя пропорции.

Неисправности карбюратора затрудняют запуск двигателя, увеличивают расход топлива, снижают мощность и ухудшают динамику автомобиля.

Воздух и бензин смешиваются в специальной камере. В карбюраторах «Солекс» таких камер две.

Обычно используется только первая, а вторая подключается только на высоких оборотах.

Бензонасос доставляет топливо в поплавковую камеру через игольчатый клапан.

При избытке топлива поплавки поднимаются, давят язычком на иглу и прекращают подачу бензина.

Излишки топлива возвращаются в бак через возвратный штуцер.

Затем топливо смешивается с воздухом. Для предотвращения избыточного обогащения смеси поток топлива замедляется жиклёрами и эмульсионными трубками.

Все эти элементы — поплавок с игольчатым клапаном, воздушный и топливный жиклёры, эмульсионные трубки и смесительные камеры с заслонками — образуют главную дозирующую систему.

В карбюраторе воздух смешивается с бензином в оптимальной для эффективной работы двигателя пропорции

Кроме неё, в состав карбюратора входят:

• пусковое устройство;
• система холостого хода;
• экономайзер принудительного холостого хода (ЭПХХ);
• переходные системы смесительных камер;
• ускорительный насос;
• экономайзер мощностных режимов (ЭМР);
• эконостат;
• механизм блокировки.

Провод винта количества

Удивление многих автолюбителей вызывает провод с разъёмом, торчащий из карбюратора.

Этот провод относится к экономайзеру принудительного холостого хода.

Если двигатель стоит без нагрузки, по этому проводу поступает сигнал от карбюратора, и ЭПХХ перекрывает подачу топлива.

По проводу винта количества поступает сигнал от карбюратора и ЭПХХ прекращает подачу бензина

Работает эта система следующим образом. Когда водитель отпускает педаль акселератора, заслонка перекрывает поток воздуха, рычаг управления возвращается в исходное положение и упирается в регулировочный винт количества.

К этому винту и подсоединён провод. Касание рычагом винта — это и есть сигнал , посылаемый на ЭПХХ для прекращения подачи топлива.

Как произвести ремонт карбюратора своими руками

Ремонтные работы на карбюраторе ВАЗ 2106/2107 подразумевают снятие и разборку механизма. При этом ремонт включает в себя все два этапа:

1. Промывка (прочистка, продувка) элементов от нагара и налипшей грязи.

2. Замена износившихся или вышедших из строя частей.

Перед тем как проводить какие-либо действия с агрегатом, необходимо твёрдо убедиться в том, что карбюратор неисправен. Часто некорректная работа других систем может влиять на работоспособность карбюраторного механизма.

Карбюратор находится под капотом, выше двигателя

Определение неисправности

Карбюраторы ДААЗ любой модификации призваны работать устойчиво независимо от режимов эксплуатации. Однако именно смена режимов (например, пуск «на холодную» или ускорение при обгоне) может показать первые неполадки в работе устройства. Карбюратор явно неисправен, если:

• на холостом ходу имеются провалы в работе мотора;

• во время езды замечен временной интервал между нажатием на педаль газа и ускорением автомобиля;

• рывки в работе двигателя на высоких оборотах;

• череда рывков при обгоне;

• существенно увеличился расход бензина;

• трудности при пуске мотора после длительных стоянок.

Каждый из этих признаков, а также их сочетание, говорит о том, что в карбюраторе возникли неполадки, необходимо проведение ремонтных работ или регулировки.

Переливает

Одной из наиболее частых проблем с карбюраторными моторами является так называемое переливание. Внутрь устройства подаётся излишнее количество топлива, а обратный клапан по каким-либо причинам не способен отвести излишки бензина обратно в бак. Поэтому под карбюратором и на нём самом водитель может заметить капли горючего.

В этом случае рекомендуется прочистить все каналы подачи и оттока топлива, а также жиклёры — скорее всего, отверстия забились мусором. Не лишней будет и диагностика ускорительного насоса.

Стреляет

Это понятие неразрывно связано с переливанием. Если карбюратор начал стрелять (или чихать) — то есть резко дёргаться во время движения и даже воспламеняться — налицо утечка топлива. Необходима промывка механизма.

Не поступает бензин

Проблема может крыться как в самом карбюраторе (серьёзно засорились жиклёры или сломался насос), так и в подводящих шлангах. Рекомендуется продуть патрубок подачи топлива и протестировать работу бензонасоса. Если они функционируют в обычном режиме — придётся снимать карбюратор и промывать его.

Не работает вторичная камера внутреннего сгорания

Отказ от работы КВС № 2 сразу же скажется на динамичности автомобиля: он теряет почти 50% от изначальных скоростных характеристик. Дело в залипании дроссельной заслонки, которая регулирует подачу горючего в полость камеры. Придётся разобрать механизм и заменить заслонку на новую.
