Как самостоятельно тюнинговать панель приборов ваз 2107

Содержание:

2 Установка дополнительной светодиодной подсветки

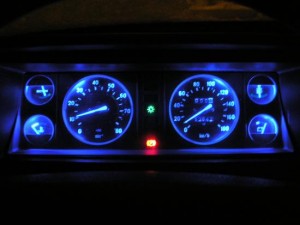

Новая подсветка приборов позволит создать яркий и индивидуальный стиль панели, а если работа по переделке стрелок и приданию панели нового дизайна была проведена, то подсветка не только дополнит новый стиль, но и существенно его улучшит. Установить новую светодиодную подсветку можно двумя способами – либо вместо штатных лампочек освещения, либо заменить подсветку всей панели приборов по всему периметру. В этом случае она будет смотреться намного эффектнее с эстетической точки зрения.

В первую очередь новые светодиоды должны соответствовать напряжению бортовой сети модели ВАЗ 2107, которая составляет 12 Вольт. Затем необходимо разобрать панель приборов и установить новые светодиоды взамен стандартных лампочек, при этом в обязательном порядке соблюдая полярность. Если вы хотите установить освещение по периметру панели сверху или снизу, необходимо удлинить существующую проводку. Для поклейки нового освещения можно использовать специальный «суперклей».

Наиболее распространенные причины демонтажа

Причин для снятия приборки на ВАЗ 2107 очень много, и некоторые из них можно назвать банальными, но ничего не поделать. Самая распространенная причина, когда нужно снять щиток приборов — перегорание лампы подсветки. Замена лампочек в приборной панели ВАЗ 2107 выполняется только при демонтаже устройства, и по другому эту процедуру выполнить попросту невозможно.

Приборную панель на ВАЗ 2107 необходимо также снимать по ряду следующих причин:

  1. Неисправность стрелочных указателей.
  2. Выход из строя подсветки приборки, а также отсутствие работоспособности стрелочных указателей.
  3. Замена устройства на новое, например, если вместо заводской приборки устанавливается цифровая панель.
  4. Тюнинг или модернизация устройства.

Как показывает практика, чаще всего необходимость демонтажа приборной панели возникает именно по причине перегорания лампочки подсветки. Если производится демонтаж устройства по этой причине, то рекомендуется сразу поменять обычные лампочки на светодиодные.

Необходимые инструменты

Перед началом проведения работ понадобится подготовить необходимый инструмент, чтобы в процессе не пришлось отвлекаться. Несмотря на то, что работа по снятию рассматриваемого устройства является достаточно трудоемкой, для ее реализации понадобится небольшой набор инструментов, включающий в себя:

  1. Крестовую и шлицевую отвертку.
  2. Изолента для обозначения фишек, отсоединяемых от приборки.
  3. Рабочие перчатки для вывинчивания тросика спидометра.

Когда все инструменты подготовлены, остается убедиться в том, что имеются в наличии детали и элементы, которые планируется установить или заменить на демонтируемой приборке. После этого приступаем к выполнению основной части работы.

Инструкция по снятию приборной панели на ВАЗ 2107

Первоначально надо отметить, что процесс демонтажа приборки на автомобилях ВАЗ 2107 инжектор и карбюратор идентичный, поэтому ниже описанная инструкция уместна для семерок всех годов выпуска. Подготовившись к выполнению работ, можно приступать, соблюдая следующую последовательность:

  1. Для начала нужно обесточить автомобиль, для чего снимается минусовая клемма с аккумулятора. Делать это нужно обязательно, так как работы будут проводиться в электрической части, и вероятность возникновения короткого замыкания достаточно высока.
  2. Далее перемещаемся в салон, и воспользовавшись шлицевой отверткой, осуществляется демонтаж трех колпачков с рычагов, отвечающих за работу отопителя.
  3. Используя шлицевую отвертку, осуществляется снятие пластиковой заглушки, на которой изображен знак обогрева. Эта заглушка находится справа, и под ней располагается крестообразный винт, который нужно выкрутить. (Под заглушкой находится 2 винта, но выкрутить нужно только один — верхний, которым и крепится правая часть приборки).
  4. Рядом с кнопкой включения аварийной сигнализации, находится кнопка обнуления одометра, которая крепится при помощи пластиковой гайки. Гайку необходимо выкрутить, и демонтировать с располагающейся за ней шайбой. Кнопка утапливается внутрь панели.
  5. Правая часть приборки на этом этапе ослаблена, и остается произвести несколько дополнительных манипуляций, чтобы демонтировать устройство полностью. Для этого вытаскиваем правую сторону устройства, тем самым освободив доступ к ее задней части. Здесь нужно отсоединить все фишки и провода, чтобы произвести демонтаж.
  6. Первоначально отсоединяются фишки питания кнопки печки. При этом обязательно запоминать расположение проводов. Рекомендуется делать фото, чтобы не перепутать, когда будет выполняться сборка.
  7. Далее нужно отсоединить трос спидометра. Он крепится специальной гайкой, выкрутить которую можно вручную.
  8. Отсоединяются все фишки, подключенные к приборной панели. Перепутать места их расположения практически невозможно, так как они имеют разные крепления, и отличаются по размеру.
  9. Демонтируется шланг подвода со штуцера экономайзера. Располагается этот трос с левой стороны устройства.
  10. После того, как все фишки, троса и провода будут отсоединены от устройства, можно произвести его демонтаж.

Направления тюнинга приборной панели ВАЗ 2107

Выбор способа доработки приборной панели зависит от материальных возможностей и умений автовладельца.

  1. Приобрести готовые тюнингованные детали и установить их вместо “родных”. Это не самый оригинальный и дешевый, зато простой способ преобразить внешний вид “приборки” и всего салона. С установкой приобретенных деталей проблем не возникает: для работы нужна лишь отвертка, а разъемы выполнены так, что ошибиться при подключении приборов практически невозможно. Также можно поехать в специализированное тюнинг-ателье.
  2. Приобрести дополнительные приборы (бортовой компьютер, эконометр, термометр, датчики приближения и другие) и органично вписать их в классический или оттюнингованный дизайн панели приборов “семерки”.
  3. Самостоятельно произвести тюнинг приборки ВАЗ 2107, установив подсветку, заменив шкалу и стрелки на приборах. Новую приборную шкалу и стрелки можно изготовить самостоятельно или купить уже готовые изделия. Этот ход открывает широкие возможности для придания автомобилю индивидуальности, но требует наличия определенных навыков и затрат времени.

Независимо от того, собираетесь ли вы установить готовые приборы или провести тюнинг торпеды ВАЗ 2107 самостоятельно, работы следует начать со снятия “приборки”.

Расширение функционала

ВАЗ-2107 оснащен минимумом приборов, и потому монтаж новых позволит существенно увеличить информативность панели. Чаще всего добавочно ставят:

  • датчики освещенности и температуры;
  • индикатор расхода горючего на километр;
  • ЭБУ;
  • телевизор и пр.

Под них вырезаются дополнительные отверстия. Требуется также установить проводку и внести изменения в конструкцию машины (в частности снабдить его отсутствующими датчиками).

Схемы панели приборов

Схема электрическая работы приборов в комбинации с рабочими элементами

Итак, схема работы приборов, расположенных на основной панели в салоне, включает в себя такие элементы и комбинации:

  1. указатель наличия моторного масла в двигателе;
  2. датчик показания температуры охладителя;
  3. блок монтажный коммутационный;
  4. датчик топлива;
  5. комбинации поворотов;
  6. показатель количества топлива в баке;
  7. тахометр;
  8. показатель температуры охладителя;
  9. выключение зажигания;
  10. реле зажигания;

Схема показывает взаимосвязь датчиков на панели приборов с основными элементами, которые выполняют непосредственно основную работу. Указатели только считывают информацию с рабочих устройств и отображают ее в понятной форме для человеческого восприятия.

Схема панели приборов автомобиля ВАЗ-2107

Вышеприведенная схема дает четко понять о точном расположении на торпеде приборов, которые являются важными элементами в управлении автомобилем ВАЗ 2107.

1 Рычаг, предназначенный для переключения режимов стеклоочистителя и омывателя
2 Кнопка подачи звуковой сигнализации
3 Рычаг управления световой сигнализацией поворотов
4 Переключатель света фар (дальний, ближний)
5 Элементы подачи в салон свежего или теплого воздуха
6 Гидравлическая корректировка положения передних фар
7 Рычаг, предназначенный для открытия капота
8 Розетка для питания в 12В
9 Выключение зажигания
10 Включение световой аварийной сигнализации
11 Сцепление
12 Тормоз
13 Переключатель отопителя
14 Кнопка переключения освещения панели приборов
15 Газ/акселератор
16 Штатная магнитола
17 Панелька переключателей (наружный свет, вентилятор печки, обогрев заднего стекла)
18 Ручной или стояночный тормоз
19 Лампа, показывающая, что ремни безопасности не пристегнуты
20 Резерв
21 Переключатель скоростей передачи
22 Встроенные механические часы
23 Прикуриватель с дополнительной розеткой 12В
24 Лампа, показывающая работу обогрева заднего стекла
25 Сигнальная лампа, показывающая наличие тормозной жидкости
26 Встроенная пепельница
27 Ящик для вещей
28 Полочка для инструментов и вещей
30 Подсос или ручной газ
35 Комбинации приборов

Руководствуясь вышеизложенной информацией, можно сказать, что автомобиль ВАЗ 2107 имеет в своем наборе практически все элементы, необходимые для контроля движения транспортного средства

Важно следить за работой каждого устройства, если какой-либо из них не функционирует, то эксплуатация авто запрещена до момента исправления неполадки

  • https://avtoyoutubb.ru/kak-snyat-panel-priborov-na-vaz-2107.php
  • https://7vaz.ru/tjuning/tjuning-paneli-priborov-vaz-2107.html
  • https://vagflash.ru/lada/kak-snyat-torpedu-na-vaz-2107-inzhektor-karbyurator-svoimi-rukami.html
  • https://ladafakt.ru/kakuyu-torpedu-mozhno-postavit-na-vaz-2107.html
  • http://expertVAZ.ru/2107/kakuyu-panel-postavit.html
  • http://AutoFlit.ru/1673-kakaya-torpeda-podoydet-na-vaz-2107-kogda-hochetsya-komforta.html
  • https://avto-idea.ru/remont/kakaya-torpeda-podoydet-na-vaz-2107-kogda-hochetsya-komforta/
  • https://tnvd-auto.ru/zapchasti/kakaya-torpeda-podhodit-na-vaz-2107.html
  • https://bumper.guru/klassicheskie-modeli-vaz/tyuning/tyuning-salona-vaz-2107.html
  • https://semerkavaz.ru/tyunig/tyuning-pribornojj-paneli-vaz-2107/
  • https://remam.ru/tune/tyuning-torpedo-paneli-priborov-vaz-2107.html
  • https://ladaautos.ru/vaz-2107/kak-sdelat-tyuning-paneli-priborov-vaz-2107-svoimi-rukami.html
  • https://scart-avto.ru/avtogarazh/tyuning-torpedo-i-paneli-priborov-vaz-2107-svoimi/

Как снять панель приборов ваз 2107 Взаимная подписка на ваш канал

Здравствуйте надоела реклама на видео роликах в ютубе, а вы знаете почему на них реклама, за эту рекламу…

В этом видео я покажу как правильно поменять лампочки в панели приборов

на светодиодные! Болезнь у классики…

Когда нужно снимать приборку

Ремонт приборной панели может пригодиться в том случае, когда банально перегорела любая из контрольных ламп, а это крайне нежелательно, поскольку в автомобиле нет больше никаких средств контроля таких систем, как, к примеру, состояния блока управления инжекторным двигателем (естественно, в моделях 2107 последних лет с инжектором). Лампа Check Engine появилась только в семёрках с этими моторами и если она перегорит или потеряет контакт с платой от вибрации или влаги, то о причинах нестабильной работы двигателя можно будет только догадываться.

Ну а сами приборы, тахометр, спидометр и указатели состояния датчиков в системах, выходят из строя крайне редко, если вообще когда-либо выходят из строя.

Кстати, следует обращать внимание на приборку в момент, когда поворачивается ключ зажигания и вспыхивают все лампы в тестовом режиме так сказать. Именно этот момент даст понять, что контрольная лампа той или иной системы не работает и с ней нужно проводить разъяснительные мероприятия

Именно этот момент даст понять, что контрольная лампа той или иной системы не работает и с ней нужно проводить разъяснительные мероприятия.

Как снять приборку на семерке

Алгоритм демонтажа панели приборов 2107 несложен и вот какие действия надо выполнять по порядку, запасшись терпением:

  1. Будут мешать ручки управления печкой — рычага подачи антифриза в систему отопления и рычага управления системой вентиляции. Они должны отщелкнуться при помощи отвёртки подходящего диаметра.
  2. Сброс показаний одометра. Эта кнопка вынесена направо, там, где установлена кнопка включения аварийки. Сверху на корпусе кнопки накручена гайка. Её необходимо открутить, а саму кнопку утопить в панель.
  3. Теперь находим самую тонкую шлицевую отвёртку и удаляем заглушку справа, под которой прячется саморез крепления, его выкручиваем тоже.
  4. Панель справа свободна, её можно подать на себя, но радоваться рано. Осталось снять трос спидометра, вакуумная трубка эконометра и отщёлкнуть жгуты проводов.
  5. Теперь усилием воли и ловкостью рук надо открутить гайку троса. Сделать это несложно, сложно туда добраться. Может получиться быстрее, если попробовать справа.
  6. Шланг эконометра снимается тоже несложно. Но добраться до него нужно уметь. Снимаем и его.
  7. Наощупь отсоединяем колодки от жгутов и запоминаем где какой был, хотя перепутать их местами надо иметь особенный талант.

Собственно, все. Теперь можно вынимать приборку и делать с ней все, что захочется и что необходимо. Раз уж приборка у нас в руках, может, есть смысл подумать об установке светодиодов вместо ламп накаливания? В любом случае, удачной работы и ровных дорог!

Как снять панель приборов на ВАЗ 2107, видео по снятию приборного щитка

Начинающему автолюбителю снятие приборной панели может показаться не слишком сложной задачей. Но это впечатление обманчиво. Перед тем как панель приборов ВАЗ 2107 будет полностью снята, придётся проделать множество манипуляций, о которых мы и расскажем читателю в этой статье.

Наиболее распространённые причины демонтажа

  • Вышел из строя один или несколько приборов.
  • Стыки панели во время езды начали скрипеть, и автовладелец решил проклеить их изнутри, чтобы устранить этот раздражающий скрип.
  • На панели перегорело несколько лампочек.
  • Трос спидометра пришёл в негодность и нуждается в срочной замене.

Необходимые инструменты

  1. Набор рожковых ключей.
  2. Отвёртка с плоским жалом (средних размеров).
  3. Отвёртка крестовая (средних размеров).
  4. Плоскогубцы.

Как снять приборную панель и щиток ВАЗ 2107

  1. Капот автомобиля открывается, с аккумулятора снимается отрицательная клемма.
  2. С помощью отвёртки откручивается и снимается полочка приборной панели и корпус бардачка.
  3. Теперь отсоединяются две клеммы, от которых запитаны лампочки освещения бардачка.

    Отключаются разъёмы питания лампочек

  4. Дополнительная приборная панель аккуратно поддевается плоской отвёрткой за правый нижний край, её фиксаторы извлекаются из пазов, после чего она вынимается вместе со всеми приборами.

    Дополнительная панель снимается отвёрткой

  5. За этой панелью находятся разъёмы, от которых запитано освещение приборов, часы, лампы сигнализаторов и прикуриватель. Всё это отсоединяется.

    Дополнительные разъёмы отключаются вручную

  6. Плоской отвёрткой поддеваются и вытаскиваются все переключатели, находящиеся рядом с рычагом переключения скоростей. Разъёмы переключателей отсоединяются.
  7. Под переключателями находятся два самореза. Они откручиваются крестовой отвёрткой.

    Саморезы выкручиваются крестовой отвёрткой

  8. С помощью ключа на 10 выкручиваются верхние болты, удерживающие центральную консоль. После этого она снимается.

    Центральная консоль извлекается вручную

  9. Крестовой отвёрткой откручиваются саморезы, удерживающие нижний защитный кожух рулевой колонки, после чего он снимается вместе с верхней половиной кожуха колонки.
  10. Наконечники на рычажках печки поддеваются отвёрткой, а затем снимаются вручную. Рядом с ними находятся дефлекторы воздуховодов, они тоже извлекаются вручную. После этого откручиваются 4 самореза, удерживающие накладку на системе отопления, и она снимается.
  11. Крестовой отвёрткой откручиваются винты, удерживающие на приборной панели блок управления печкой. Открывается доступ к саморезам, на которых держится щиток с приборами. Правый край щитка выдвигается так, чтобы в образовавшуюся щель прошла рука. После этого за щитком откручивается крепёжная гайка троса спидометра, отсоединяются все остальные провода. Приборный щиток снимается.

    Щиток извлечён со штатного места

  12. Открывается доступ к гайкам верхнего крепления приборной панели. Они откручиваются рожковым ключом на 10. После чего приборная панель снимается.

    Приборная панель снята полностью

  13. Сборка производится в обратном порядке.

Видео снятия панели приборов на семёрке

Важные моменты

  • Перед тем как снимать провода и разъёмы, на них рекомендуется наносить метки для того, чтобы было легче производить обратную сборку. Эти метки удобно наносить чёрным маркером или фломастером (потому что большинство разъёмов под приборной панелью белого цвета).
  • Снимать верхнюю часть защитного кожуха рулевой колонки нужно аккуратно, так как можно повредить резиновое кольцо на замке зажигания (оно зацепляется за край кожуха и легко рвётся).
  • При снятии дополнительной панели не следует наклонять отвёртку слишком сильно: фиксаторы, которые удерживают эту панель, пластиковые и ломаются очень легко.

Как видно из этой статьи, снятие приборной панели на ВАЗ 2107 задача хоть и трудоёмкая, но выполнимая. Главное — придерживаться изложенных выше инструкций и не прилагать слишком больших усилий при снятии: материал панели, несмотря на кажущуюся прочность, довольно легко ломается.

Ремонт спидометра

На сегодняшний момент машина является, наверное, самым комфортным способом перемещения. Автомобиль имеет множество преимуществ перед общественным транспортом, но каждое из этих преимуществ так или иначе связано с затратами денежных средств и вашего времени. Естественно вам, так или иначе, придется выделить время для ухода за своим транспортным средством, потому как без поломок тут не обойтись. Довольно частой проблемой панели приборов является нарушение функционирования спидометра. Естественно опытные автолюбители совершенно спокойно могут определить скорость передвижения автомобиля на глаз, но неопытные водители не смогут этого сделать. Во избежание возникновения опасных ситуаций на дорогах каждый водитель должен уметь ремонтировать приборную панель.

Итак, для проведения ремонта датчика скорости на автомобиле марки ВАЗ 21074 вам понадобятся:

  • Набор инструментов;
  • Инструкция по использованию транспортного средства;
  • Герметик;
  • Пластиковая вилка.


Панель приборов ВАЗ 21074 Естественно не у каждого владельца автомобиля ВАЗ 21074 сохранилась инструкция по использованию транспортного средства, но если оно у вас есть, то для начала изучите его, а уже потом приступайте к ремонту спидометра. В инструкции по использованию автомобиля размещено огромное количество полезных советов, которые желательно учитывать при передвижении на автомобиле. Наверное, у многих сейчас возник вопрос, а как же определить нарушение функционирования датчика скорости, который замеряет максимальную скорость автомобиля. Итак, вот несколько основных признаков нарушения функционирования спидометра:

  • Стрелка спидометра находится в регулярном передвижении.
  • При нахождении стрелки в одном расположении, они вообще перестают передвигаться.

После диагностирования нарушения работы спидометра необходимо провести такие действия:

Износились или стерлись зубчики на шестеренках датчика скорости, которые располагаются с обратной стороны панели приборов.
Разорвался трос датчика скорости. В таком случае необходимо провести полную замену датчика.
Изменилась форма стрелочки, которая замеряет скорость автомобиля

В таком случае необходимо провести замену стрелочки, а для этого нужно осторожно поддеть испорченную деталь с помощью пластиковой вилки и установить новую стрелочку.

Диагностировав причину неисправности спидометра замените поломанную детальку, но если вам не удалось обнаружить причину поломки, то попробуйте просто поправить стрелочку, возможно она просто застряла

После проведения ремонтных работ осторожно собирайте все в обратном порядке, потому как невнимательная сборка может повлиять на функционирование транспортного средства

Снятие панели приборов

В некоторых случаях для проведения небольшого ремонта необходимо будет снять панель приборов. Такая необходимость может возникать при проведении замены лампочек подсветки.

Итак, алгоритм проведения снятия приборной панели:

  1. Отсоедините минусовой проводок аккумулятора;
  2. Снимите рукоятку каждого из рычагов руководства отопителем при помощи шлицевой отвертки;
  3. Открутите гайку, которая закрепляет рукоятку сбрасывания показаний датчика суточного пробега автомобиля;
  4. Протолкните рукоятку за приборную панельку;
  5. С помощью тоненькой отвертки подденьте и снимите заглушку самореза, который закрепляет приборную панельку. Заглушка располагается с правой стороны блока рычагов руководства системой отопления и вентиляции салона транспортного средства.
  6. Открутите саморез, закрепляющий приборную панельку;
  7. Вытащите панельку приборов ВАЗ 21074;
  8. Открутите накидную рифленую гайку тросика привода датчика скорости и отсоедините тросик;
  9. Снимите шланг со штуцера экономайзера;
  10. Снимите цветные колодки с каждого жгута проводков;
  11. Полностью снимите приборную панельку.

Тюнинг консоли

Тюнинг консоли ВАЗ-2107 представляет собой оптимизацию передней панели, в результате которой в авто может появиться множество полезных особенностей и преимуществ, таких, как новые магнитофон, часы или прикуриватель. Доработка бороды ВАЗ-2107 позволяет сделать транспортное средство более оригинальным и функциональным. Любой желающий посредством несложных усовершенствований может установить в машину проигрыватель, современные часы, USB-розетку, устройства для контроля за электросетью и маленькие «кармашки» для небольших предметов.

Среди основного инструментария, без которого невозможен тюнинг штатной бороды ВАЗ-2107, стоит отметить: электрические лобзик и дрель; «болгарку»; слесарный уголок; простой карандаш; линейку; клей и степлер для мебели.

Создаваемый своими руками тюнинг бороды ВАЗ-2107 может подразумевать изготовление новой панели, которая изначально будет иметь специальные участки для расположения переключателей и индикаторов. Проще всего тюнинг консоли осуществить посредством обыкновенной фанеры с толщиной около 6 мм. В качестве отделочных материалов целесообразно использовать искусственную кожу, идеально сочетающуюся по цвету с остальными элементами салона. В последнее время автовладельцы приспособились внедрять даже карбон.

Тюнинг бороды ВАЗ-2107 можно осуществить с помощью комплексной модернизации, которая «в корне» изменит интерьер авто. Замену заводской «отделки» на дверях и других элементах салона можно произвести посредством карбона и кожвинила. Новую консоль необходимо будет расположить на месте заводского приспособления, которое должно быть предварительно демонтировано. Сняв стандартную бороду, автомобилист сможет быстро произвести замеры для дальнейшего создания чертежей.

Снимаем приборную панель ВАЗ-2107 самостоятельно

Снять панель приборов можно и самостоятельно в гаражных условиях. Для этого следует придерживаться поэтапной инструкции ее демонтажа.

Первый этап – обесточивание массы. Эта процедура представляет собой размыкание «минусовой» части токопроводящей цепи (в нашем случае это кузов). Достаточно отсоединить клемму с нанесенным на нее «минусом» от аккумуляторной батареи.

Второй этап – демонтаж колпачков с рычагов для управления печкой, которая служит для обогрева автомобильного салона. Это можно сделать с помощью обычной отвертки с плоским концом. Совет специалистов: производить демонтаж следует очень аккуратно, чтобы не повредить пластиковые колпачки.

Третий этап – демонтаж заглушки, на которую нанесен символ отопительного прибора. Данная деталь расположена справа от рычагов, с которых мы снимали пластиковые колпачки. Ее достаточно поддеть той же отверткой с плоским концом. А вот под ней размещается винт, что удерживает правую сторону демонтируемой панели приборов. Его также необходимо выкрутить, но для этого понадобиться уже крестовая отвертка.

Четвертый этап – демонтаж рукоятки для обнуления суточного пробега. Такая рукоятка расположена с правой стороны от кнопки для включения сигнализации. Она утоплена внутрь панели, поэтому ее не следует снимать полностью, а только выкрутить гайку и шайбу к ней. Рукоятку придется протолкнуть внутрь панели приборов, чтобы она не мешала дальнейшему проведению демонтажа.

Пятый этап – снятие правой части приборной панельки. Для этого необходимо просто потянуть ее на себя (это та сторона, на которой расположены рычаги отопительного прибора).

Шестой этап – отсоединение троса привода спидометра. Выполняем следующие действия:

  • надеваем защитные перчатки из ткани (они нужны, чтобы на руки не попало масло);
  • вручную отвинчиваем гайку на тросе;
  • отсоединяем сам трос.

Седьмой этап – демонтаж шланга, подводящего со штуцера экономайзера вакуумное разряжение. Этот шланг размещается в левой стороне панели приборов (в некоторых случаях понадобится приложить некоторые усилия, чтобы его убрать).

Восьмой этап – разъединение колодок разных цветов. Перед тем как приступить к выполнению этого этапа, следует запомнить места стыковки и маркировку колодок (лучше всего нарисовать небольшую схему). Данный нюанс очень важен потому, что если во время обратной сборки схема подключения колодок будет нарушена, то возникнут проблемы. Теперь можно размыкать их разъемы.

Девятый этап – снимаем панель приборов.

Теперь можно провести диагностику всех лампочек и измерительных приборов контроля, которые размещаются под приборной панелькой. Ее сборка проводится в обратном порядке и не вызывает трудностей даже у неопытных автолюбителей.

https://www.youtube.com/watch?v=pRaju5GhNkE

Как снять щиток приборов на ВАЗ 2107

Снять щиток приборов (или приборную панель) требуется для многих целей: смена лампочек освещения, самой панели, контрольных приборов. Нужно снять панель, чтобы провести её тюнинг, а некоторые нечистоплотные «специалисты» таким образом добираются до счётчика и «скручивают» пробег. Независимо, карбюраторный ВАЗ 2107, или инжектор, схема снятия одна и та же. Ниже приведена комбинация приборов для ВАЗ 2107 инжектор:

Разница в комбинации незначительная: если у вас инжектор, то добавлен индикатор неисправности системы управления двигателем:

Символ загорается при зажигании, после устойчивого запуска гаснет. Постоянно горит или мигает, если неисправен инжектор, или нарушена работа двигателя.

Разберём последовательность действий для снятия панели.

  1. Запомните: почти все работы по обслуживанию электрических цепей в автомобиле ВАЗ 2107, да и в любом другом начинаются с «обесточивания массы», или размыкания отрицательной части цепи, которой служит кузов. Для этого нужно снять клемму со знаком «минус» с аккумуляторной батареи.
  2. С помощью отвёртки с прямым шлицем аккуратно снимаем три колпачка с рычагов управления отопителем салона. Схема порядка снятия любая.
  3. Правее рычагов видна заглушка с символом отопления. Той же отвёрткой поддеваем её. Снятие заглушки не вызывает затруднений. Под ней расположен винт – саморез, крепящий правую часть приборной панели. Выкручиваем его.
  4. Справа от кнопки сигнализации есть утопленная рукоятка, которая «обнуляет» суточный пробег. Нужно открутить и вытащить у неё гайку вместе с шайбой, а саму рукоятку протолкнуть внутрь панели.
  5. Аккуратно тянем на себя правую часть панели, рядом с рычагами отопителя.
  6. Теперь нужно отсоединить трос привода спидометра. Надеваем нитяные перчатки, чтобы не испачкать руки маслом, и отворачиваем гайку на тросике. Она имеет рифление по ободу, и показана стрелкой.
  7. Убираем шланг подвода вакуумного разряжения со штуцера экономайзера. У ВАЗ 2107 он находится с левой стороны приборной панели. Иногда он оказывает сопротивление, поэтому можно аккуратно приложить силу.
  8. Важный момент! Прежде чем разъединять разноцветные колодки, запомните маркировку и места стыковки, или запишите, куда они присоединяются. Только после этого можно размыкать разъёмы. Если при сборке будет нарушена схема подключения, придётся всё разбирать заново.
  9. Заключительный этап: выполняем снятие щитка. Операция закончена.

При установке щитка все действия производятся в обратном порядке. Не забудьте перед установкой панели подключить все контакты, накинуть минусовую клемму на аккумулятор и включить зажигание. Так как если что-нибудь забыть подсоединить, то потребуется снова полностью снимать панель.

Раз вы сняли панель, то можно сделать её тюнинг. Например, изменить внешний вид циферблатов. Для этого вначале аккуратно снимаете стрелки, при этом нужно постараться не погнуть ни их, ни штифты. Движение – только «вытягивание» перпендикулярно плоскости циферблата (не забудьте перед снятием отметить место, в котором стрелка «лежит» в нулевом положении).

Следующим этапом наклеиваем новый циферблат, для хорошего качества наклейки поверхность нужно обезжирить и тщательно прикатать наклейку. Также можно сделать тюнинг подсветки приборной панели, установив светодиоды на 12 В, ток 350 мА. Главное при пайке не забывать в последовательную цепь ставить резистор, предохраняющий от перегрузки. Светодиоды можно поставить вместо штатных ламп, и включить в цепь реостат.

На фото представлен достойный тюнинг приборной панели ВАЗ 2107 в дневном и ночном вариантах освещения.

Отличия модификаций

Давайте разберемся, в чем отличия предшественницы ВАЗ 2107 от модификаций.

Но вначале определим перечень этих модификаций, сходивших с конвейера в указанные годы:

  1. Автомобиль с индексом LADA-21074;
  2. Автомобиль с индексом LADA-21074-20;
  3. Автомобиль с индексом LADA-21074-30.

Различия в индексах одной модели объясняются следующим:

  1. LADA 21074 – с карбюраторным двигателем;
  2. LADA 21074-20 – c распределенным впрыском. Соответствует нормам ЕВРО-2;
  3. LADA-21074-30 c распределенным впрыском. Соответствует нормам ЕВРО-3.

Подкапотная проводка

Применение инжекторной системы подачи топлива в цилиндры привела к тому, что на данную модификацию выпускалась подкапотная проводка ваз 21074.

Она являлась дополнением к штатной, и обслуживала:

  1. Цепь привода электрического вентилятора;
  2. Цепь управления приводом дроссельной заслонки на впускном коллекторе;
  3. Работу электронной системы управления двигателем (ЭСУД).

Проводка салона

Для панели приборов ВАЗ 21074 использовался «донорский» блок с ВАЗ 2105. Соответственно, и схема проводки ваз 21074 панели приборов позаимствована в полном объеме.

Проводка задней части кузова

Работа системы впрыска топлива невозможна без топливного насоса. На модели ВАЗ 21074 устанавливался электрический бензонасос под задним крылом. Для его работы к штатной проводке добавлялся отдельный провод . А сам бензонасос (ниже на схеме под №9) работал в электрической сети вместе с:

  1. Элементами обогрева заднего стекла (№10);
  2. Плафонами внутреннего освещения салона (№7 и 8);
  3. Дополнительным сигналом торможения за задним стеклом (№11);
  4. Фонарями освещения номерного знака (№14 и 15).
