Как работает система 4MATIC

Технология отличается прекрасными ходовыми характеристиками, которые проявляются в критических дорожных условиях. Важным элементом 4MATIC является электронная система тягового усилия ETS. Она автоматически включается при проворачивании хотя бы одного из колес. Например, три колеса стоят на гладкой поверхности и только у одного хорошее сцепление с дорогой. Автомобиль с помощью ETS может успешно справиться даже с таким неприятным положением. Электронная система тягового усилия 4MATIC тормозит три проворачивающихся колеса до тех пор, пока четвертое не получит достаточного усилия для того, чтобы машина продолжила движение. Это настолько эффективно, что не требуется обычной механической блокировки дифференциала.

У 4MATIC имеются и другие преимущества, благодаря которым авто держится на дороге в критических и экстремальных условиях:

• стабилизация на больших скоростях — на ряду с достигнутым наилучшим тяговым усилием ETS обладает дополнительным стабилизирующим свойством при повышенной скорости;
• дополнительные сенсоры на колесах — они передают блоку управления информацию о том, что одно или несколько колес проворачиваются. Блок управления мгновенно дает команду гидравлике слегка притормозить задние колеса, а это оказывает стабилизирующее воздействие на весь автомобиль;
• световой индикатор — вместе с командой гидравлике блок управления подает световой сигнал на приборную панель о возникновении критических дорожных условий. Это для того, чтобы помимо работы системы стабилизации сам водитель предпринял соответствующие меры.

Преимущество в комфорте и безопасности может быть усилено, если 4MATIC дополнить электронной системой стабилизации движения ESP. Таким образом система 4MATIC в совокупности с ESP, ETS, блоком управления динамики движения и дополнительными сенсорами способна рассчитывать углы расположения колес и поперечное ускорение автомобиля. С помощью этих параметров 4MATIC добивается улучшенной стабилизации авто в движении.

Например, машину начинает заносить на левом вираже задней частью. Система ведет себя следующим образом:

• компьютер с помощью сенсоров распознает отклонение от безопасной траектории движения;
• блок управления сбавляет газ с целью достичь исходной стабилизации.

Если этих действий не хватает, система специально притормаживает переднее колесо, находящееся с внешней стороны поворота. Это чтобы противостоять заносу задней части автомобиля. Если же машина испытывает занос в передней части, то для возвращения исходной стабилизации система целенаправленно тормозит уже заднее колесо, находящееся с внутренней стороны поворота.

G-Class 4Matic- экстремальный вариант

Даже не зная истории этой Немецкой автомарки, только по одному внешнему виду G-Classа можно сразу и безошибочно определить, что данная модель имеет армейские корни. «Настоящий вояка» быстро стал очень популярным пассажирским автосредством передвижения, со временем естественно дополняясь все новыми и новыми технологиями и другими современными улучшениями.

В сравнении с ранее описанными нами полноприводными авто-моделями, основные ноу-хау автомобилей Mercedes-Benz G-Class заключаются в следующем:

В первом варианте автомобилей Mercedes-Benz G-Classа использовалась полностью механическая система привода на все четыре колеса. Это была так называемая дискретная система и она не включала в себя никакую электронику. Внутреннее обозначение этого G-Class — «Серия 461».

В 1990 году, а именно, через 11 лет после запуска первой серии модели G-класса Немецкий автопроизводитель представил уже постоянный полный привод в этом диапазоне автомобилей в своей стандартной комплектации. Эти модели соответственно принадлежали «Серии 463» и на них стояли: -система ABS, самоблокирующийся дифференциал на передней и задней осях и межосевой 100% блокируемый дифференциал.

Электронные элементы были введены на этой модели в 2001 году, когда автомобиль G-класса стал намного ближе к современным автомобилям, то есть, что касается именно их безопасности и их стабильности поведения. Однако эта «внедорожная легенда» сохранила все свои уникальные возможности на такой местности, где просто нет никаких дорог, не забыв тем самым своих предков…

Инженеры компании «Mercedes-Benz» объясняют работу системы 4Matic на автомобилях с поперечно-установленными двигателями

Cистема полного привода 4Matic

4matic – (производная от 4WD и automatic) фирменное название системы полного привода автомобилей Мерседес-Бенц. Является зарегистрированным товарным знаком. Технология разработана инженерами концерна Daimler AG при участии специалистов австрийского сборочного предприятия Steyr-Daimler-Puch, на мощностях которого производилась сборка легендарных автомобилей Mercedes G-класса. Система является передовой в плане технологичности и широты использования возможностей управляющей электроники.

История развития системы

Впервые концепция системы полного привода автомобилей Мерседес была представлена в 1985 году в рамках автосалона во Франкфурте. Однако в серийное производство она поступила лишь два года спустя.

Схема системы 4Matic на базе Mercedes-Benz W124 1984 года выпуска

I поколение

1987 год – система 4matic установлена на модель класса Е Mercedes-Benz W124. Межосевой и задний дифференциалы имели возможность жесткой блокировки. Блокировка переднего дифференциала отсутствовала по причине значительного ухудшения управляемости при ее использовании.

Система полного привода 4matic автоматически включалась при пробуксовке колес. Механические приводы блокировок дифференциалов приводились в действие посредством двух электронно управляемых гидравлических муфт. Отключение системы также происходило в автоматическом режиме, при срабатывании антиблокировочной системы тормозов.

Существовало три режима работы:

• Задний привод – 100%-я передача крутящего момента на заднюю ось, передняя отключена.
• Полный привод с распределением момента 35:65 для передней и задней оси.
• Полный привод с соотношением мощности по осям 50/50 с возможностью отключения блокировки заднего дифференциала.

II поколение

1997 год – применение модернизированной системы полного привода на модели Е-класса W210. Устанавливалась на заказ и исключительно на леворульные версии. В базовой комплектации присутствовала на модели W163 М-класса. Тип полного привода – постоянный. Изменения коснулись алгоритма включения блокировок. Стала применяться электронная имитация блокировки дифференциала под управлением антипробуксовочной системы, которая притормаживала проскальзывающее колесо, перераспределяя весь крутящий момент на противоположное. Отказ от традиционной жесткой блокировки дифференциалов – особенность и всех последующих генераций 4matic.

III поколение

2002 год – были внесены улучшения в алгоритм имитации блокировок свободных дифференциалов. Более эффективный контроль и управление осуществляется системой курсовой устойчивости при участии антипробуксовочной системы. Модели: W203 (С-класс), W211 (Е-класс), W220 (S-класс).

IV поколение

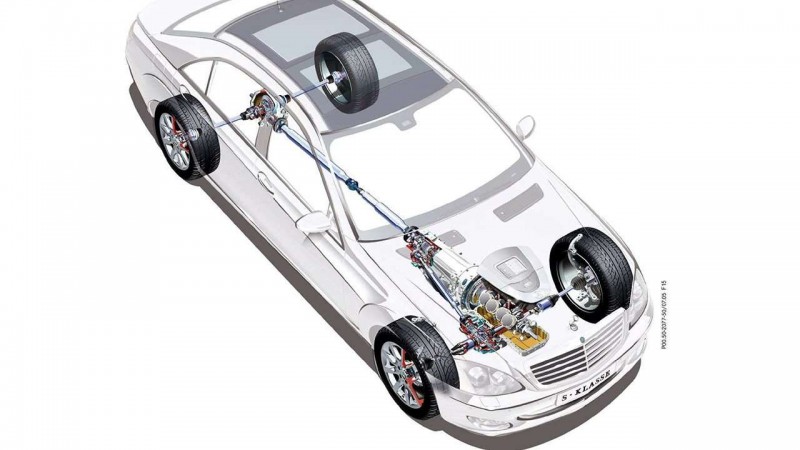

2006 год – очередное развитие система 4matic получила в составе модели S550. В качестве несимметричного центрального дифференциала стал использоваться планетарный редуктор. Распределение мощности по осям – 45:55.

Схема планетарного редуктора Мерседес S-класса

Контроль сцепления колес с дорогой и управление системой осуществляет электроника, задействующая датчики систем активной безопасности. Полный привод – постоянный. Механизм взаимодействия элементов настроен оптимальным образом с целью сохранять максимум тяги и управляемости при сложных дорожных условиях.

V поколение

2013 год – эволюция коснулась конструкции и механизма распределения мощности. Последнее поколение 4matic устанавливается на переднеприводные автомобили с поперечной схемой расположения двигателя. Полный привод из постоянного стал подключаемым. При необходимости часть мощности перераспределяется на заднюю ось. Модели: CLA45 AMG, Mercedes-Benz GL500.

Основные элементы системы

• Автоматическая коробка передач.
• Раздаточная коробка с планетарным редуктором, выполняющим функцию межосевого дифференциала.
• Карданная передача.
• Передний свободный дифференциал.
• Задний свободный дифференциал.

Элементы системы 4Matic

Система 4matic работает только в паре с автоматической коробкой передач. Подразделяется на два вида:

• для легковых автомобилей;
• для внедорожников и микроавтобусов.

Принцип работы системы

Принцип работы основан на электронном управлении соотношением крутящего момента по осям и колесам автомобиля. Цель – обеспечить водителю контроль над машиной в сложных дорожных условиях.

В современной системе 4matc, в качестве основного, используется привод на переднюю ось (до тех пор пока электроника считает это возможным без ухудшения показателей устойчивости и управляемости).

Принцип работы

Теперь более подробно говорим о системе ПП Мерседес 4Matic. Сразу стоит отметить, что пропорционально, осевая нагрузка распределяется следующим образом: 40% на 60%, с преимуществом на заднюю. Не нужно забывать, что функцию несимметричного межосевого дифференциала берет на себя планетарный редуктор. На некоторых моделях можно встретить немного другие показатели распределения: 45% на 55%.

Стоит отметить, что в автомобилях, которые оборудованы системой ПП и АКПП, отсутствует блокиратор межосевого и межколесного дифференциалов. За счет курсовой устойчивости автомобиля, системе контроля тягового усиления, антиблокировочной системе и антипробуксовочной системе, бортовой компьютер автоматически регулирует распределение крутящего момента.

Однако, разработчики сразу заявили, что автомобили, оборудованные системой полного привода 4Matic, потребляют больше топлива, нежели аналогичные модели с обычным оснащением. Если точнее, то уровень расхода топлива увеличивается на 0,4 литра на каждые 100 километров пути. На первый взгляд не так уж и много, но, если смотреть более масштабно, получается серьезная цифра.

Блокировка дифференциала осуществляется за счет активации системы ETS. Здесь такой же принцип работы, как и в электронном блокираторе. Нужный момент система автоматически срабатывает, и буксующее колесо притормаживается, и вместо него дополнительно нагружается колесо, у которого нормальное сцепление с дорожным покрытием.

За счет этих новшеств, автомобиль с системой ПП может похвастаться хорошей стартовой скоростью, стабильным движением по некачественному дорожному покрытию и отличной управляемостью.

4matic. Как оттачивалось совершенство…

На самом деле инженеры из Mercedes-Benz вложили в само название «4matic» весь смысл этой технологии, хотя, не зная об этом, догадаться было бы трудно.

Оказывается, расшифровывается так — 4 Wheel Drive and Automatic, что в дословном переводе на русский язык значит: «четыре ведущих колеса и автоматическая трансмиссия».

В отличие от, например, аналогичной технологии quattro компании Audi, «мерседесовская» система 4matic не всегда имела честный полный привод и поначалу передняя ось подключалась только при необходимости – так было на первом поколении 4matic, представленном в 1986 году.

Спустя более десяти лет кропотливых разработок штутгартские инженеры представили второе поколение своей полноприводной системы 4matic. В ней были учтены недостатки прошлых лет и, что главное, четыре колеса были подключены к двигателю постоянно.

Понятное дело, что немцы на этом не успокоились и принялись и дальше дорабатывать своё творение, в результате чего в 2002 году мир увидел отточенное до мелочей и интеллектуальное третье поколение 4matic. Но совершенству нет пределов – в 2006 и 2013 года привод 4matic обновился опять, и, как обещают, в Mercedes, работы над ним будут продолжаться и дальше.

История(II)

В конце 80-ых полный привод был доступен как опция для всех В124 с дизельными и бензиновыми моторами объёмом 2,6 и 3 литра. Вторая серия 4matic применялась на Mercedes в кузове В210 с конца 90-ых. Режим 4matic была в комплекте с незанятым дифференциалом, функция контроля тяги имитировала блокирование межосевого дифференциала. Система ЕТС контролировала, антипробуксовку. Функцией ЕТС оборудовались только автомобили с левым рулем.

Третья вариация режима 4matic появилась в 2002 г, и был представлена для кузовов В203, В211 и В220. Бортовой компьютер контролировал курсовую устойчивость и управлял тяговым усилием. Четвертый вариант системы 4 матик был установлен на автомобилях S класса с 2006г.

В 2014 г последнее поколение полного привода впервые было использовано на моделях

• CLA 45
• GL 500

Привод является не постоянным, а подключаемым по необходимости, что значительно уменьшает расход топлива почти на 18%. Система 4matic плюс установленная в кузове В213 АМГ, состоит из муфты с несколькими дисками, управляемая электроприводом, отключает силовое давление на переднюю колесную пару, когда это необходимо.

Что значит 4 matic. На автомобилях Мерседес? Разберем плюсы и минусы

Продолжаю рассказывать про непонятные аббревиатуры на различных моделях автомобилей, и так уж получилось, что и эта подробная статья будет про Мерседес (в первой говорили про компрессор). Однако сегодня мы будем говорить о таком понятии как 4 MATIC. Такую надпись можно найти на некоторых модификациях концерна, например GL, ML, да и даже на С-классе. Так это же это обозначает и для чего наносится на кузов? Читайте дальше …

• Три поколения 4 MATIC
• Распределение крутящего момента
• ВИДЕО

Для начала небольшое определение.

4 MATIC (Фирматик) – это обозначение полного привода на автомобилях мерседес. Если расшифровать эту надпись, то получается — 4 Wheel Drive and Automatic – привод на 4 колеса и автоматическая трансмиссия.

Как видите это почти обозначение 4 Х 4 на наших отечественных автомобилях, с одной лишь разницей, что применяется автоматическая трансмиссия, а у мерседесов она может быть гидротрансформаторный автомат, либо робот.

Три поколения 4 MATIC

НА заре появления этой системы, а было это 1986 году совместными инженерами Mercedes-Benz и Steyr-Daimler-Puch, была изобретено первое поколение этого привода.

Первое поколение

Впервые установили на модель W124 (современный E-class), именно здесь впервые применили полный привод и автомат. Нужно отметить, что здесь не было постоянного полного привода, а был так называемый «подключаемый». Все 4 колеса включались при помощи блокировки межосевого и заднего межколесных дифференциалов. А вот электроника первого поколения 4 MATIC управляла двумя гидравлическими муфтами. Сразу выявились первые плюсы и минусы устройтсва.

Плюсы

• Когда не было нужды в полном приводе, работал только задний мост, что экономило топливо.
• Соответственно увеличивался ресурс конструкции.
• Муфты были сделаны из высокопрочных материалов, что при пробуксовки колес практически их не стирало.

Минусы

• Подключаемый привод оказался не таким эффективным по сравнению с постоянным.
• Внедорожные способности были мягко сказать не внушительными.
• Конструкция получилась сложная и очень дорогая, при поломке нужно было хорошо раскошелиться.

Поэтому инженеры Мерседес работали над вторым поколением, которое в итоге очень сильно отличалось от первого.

Второе поколение

Позже в 1997 году на модели W210 презентовали второе поколение 4 MATIC. Эта система получилась более прочной и производительной, отличий было масса.

• Это постоянный полный привод, а не автоматически подключаемый.
• Дифференциалы (межосевой и межколесный) уже не комплектовались механическими блокировками. Здесь была впервые установлена система контроля тяговых усилий 4ETS (Electronic Traction System), которая вообще практически исключает блокировки.

Какие преимущества это дало?

• Конструкция упростилась, а поэтому ремонт был дешевле.
• Постоянный привод делал свое дело, независимо от пробуксовки колес, то есть чувствовал себя уверенно и на сухой дороге и на бездорожье.
• Внедорожные характеристики намного улучшились (опять же если не брать легковые автомобили, здесь все 4 колеса давали уверенность на трассе при обгонах, поворотах и т.д.)
• Прекрасная работа с автоматической трансмиссией.

В общем, конструкция удалась, это была своего рода «работа над ошибками», и теперь впредь 4MATIC будет только «постоянноприводной».

Недостатки – их не много, если только учесть что расход топлива вырос по сравнению с первым поколением, да и износ теперь идет всей конструкции, то есть она всегда постоянно работает. Однако как заверяют инженеры Мерседес – ресурс здесь действительно большой.

Три поколения 4 MATIC

НА заре появления этой системы, а было это 1986 году совместными инженерами Mercedes-Benz и Steyr-Daimler-Puch, была изобретено первое поколение этого привода.

Первое поколение

Впервые установили на модель W124 (современный E-class), именно здесь впервые применили полный привод и автомат. Нужно отметить, что здесь не было постоянного полного привода, а был так называемый «подключаемый». Все 4 колеса включались при помощи блокировки межосевого и заднего межколесных дифференциалов. А вот электроника первого поколения 4 MATIC управляла двумя гидравлическими муфтами. Сразу выявились первые плюсы и минусы устройтсва.

Плюсы

• Когда не было нужды в полном приводе, работал только задний мост, что экономило топливо.
• Соответственно увеличивался ресурс конструкции.
• Муфты были сделаны из высокопрочных материалов, что при пробуксовки колес практически их не стирало.

Минусы

• Подключаемый привод оказался не таким эффективным по сравнению с постоянным.
• Внедорожные способности были мягко сказать не внушительными.
• Конструкция получилась сложная и очень дорогая, при поломке нужно было хорошо раскошелиться.

Поэтому инженеры Мерседес работали над вторым поколением, которое в итоге очень сильно отличалось от первого.

Второе поколение

Позже в 1997 году на модели W210 презентовали второе поколение 4 MATIC. Эта система получилась более прочной и производительной, отличий было масса.

• Это постоянный полный привод, а не автоматически подключаемый.
• Дифференциалы (межосевой и межколесный) уже не комплектовались механическими блокировками. Здесь была впервые установлена система контроля тяговых усилий 4ETS (Electronic Traction System), которая вообще практически исключает блокировки.

Какие преимущества это дало?

• Конструкция упростилась, а поэтому ремонт был дешевле.
• Постоянный привод делал свое дело, независимо от пробуксовки колес, то есть чувствовал себя уверенно и на сухой дороге и на бездорожье.
• Внедорожные характеристики намного улучшились (опять же если не брать легковые автомобили, здесь все 4 колеса давали уверенность на трассе при обгонах, поворотах и т.д.)
• Прекрасная работа с автоматической трансмиссией.

В общем, конструкция удалась, это была своего рода «работа над ошибками», и теперь впредь 4MATIC будет только «постоянноприводной».

Недостатки – их не много, если только учесть что расход топлива вырос по сравнению с первым поколением, да и износ теперь идет всей конструкции, то есть она всегда постоянно работает. Однако как заверяют инженеры Мерседес – ресурс здесь действительно большой.

Третье поколение

Появляется в 2002 году, сразу на большом количестве автомобилей C, E, и S класса. Разработчики не стали отказываться от удачной второй версии, а сделали ее «умнее», заставили трудиться «4ETS» вместе с такой системой как «ESP».

Суть очень проста – сейчас в конструкции начинают применять так называемые свободные дифференциалы, которые работаю в купе с электронной системой ESP. Контроль над дорогой и бездорожьем сейчас практически полный:

При пробуксовке одного колеса, система начинает его «стопорить», передавая повышенный крутящий момент на другие колеса, которые находятся в лучшем зацеплении.

Плюсы такой системы на лицо – проходимость увеличилась примерно на 30 – 40%. Также вырос контроль над дорогой в условиях больших скоростей (заносы, резкие повороты и т.д.). Нужно отметить, что 4 MATIC удостоен множества наград.

Устройство и принцип работы

Что значит 4matic, возможности системы, ее описания и периоды развития представлены далее. Рассматриваемая конструкция работает синхронно с электронным блоком контроля динамики автомобиля, что позволяет оптимально корректировать активный момент по всем 4 колесам, увеличивая сцепление с поверхностью даже при меняющемся рельефе.

Устройство последнего класса «фирматик»:

• АКПП и раздаточный блок;
• Карданное сообщение на обе оси;
• Основные передачи на дифференциалы;
• Полуоси задних колес.

Важнейшим узлом системы 4matic является раздаточный узел, осуществляющий плавную трансформацию крутящего усилия по осям транспортного средства. В этот блок также входит редуктор, шестерни и валы приводов. В четвертом поколении рассматриваемой системы применяется цилиндрический дифференциал, совместимый с двухдисковым фрикционом. Такая конструкция дает возможность при разгоне авто на гладкой скользкой поверхности, стабилизируя устойчивость транспортного средства. При значительной разнице рабочего момента переднего и заднего мостов, активируется электронная контролирующая система, позволяющая четко «ловить» повороты и препятствовать проскальзыванию колес.

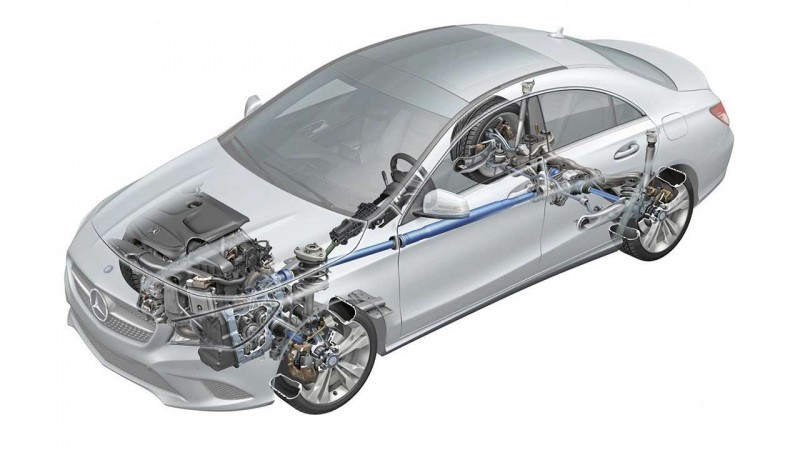

4matic пятого поколения – это новейшая разработка на переднеприводной конструкции с поперечно монтируемым силовым агрегатом.

Новое поколение 4 Matic от Мерседес

В 2013 году разработчики Мерседес представили миру новое пятое поколения системы 4 Matic с различными вариациями исполнения полноприводной трансмиссии.

Очередное поколение 4 Matic от производителей Мерседес представляет собой совершенно новую конструкцию. Если раньше мощность задней оси передавалась на переднюю часть, то теперь принцип работы подключаемого Форматика несколько иной.

Сами разработчики расценивают свое произведение как выход на новый уровень. И гордятся тем, что смогли добиться оптимального соотношения использования энергии, динамики и безопасности. Пятая версия является не заменой, а дополнением к предыдущим версиям Форматиков.

В нормальных условиях автомобиль двигается исключительно на экономичном переднем приводе. В случае попадания в сложные условия система автоматически перебрасывает крутящий момент на задние колеса, при выходе из которых переброс мощности происходит в обратном направлении за считанные минуты.

Новая полноприводная система имеет следующие преимущества:

• уменьшенный вес системы;
• высокий КПД;
• высокая экономичность.

В условиях недостаточной либо избыточной поворачиваемости, то есть если автомобиль не вписывается в повороты, либо его заносит, тяговой момент распределяется так, чтобы добиться максимальной стабилизации машины на дороге. В случае неэффективности принятых мер используется адаптивная электронная система стабилизации либо система управления тягой в комплексе с системой Форматик для максимального удержания авто на нужной траектории.

Новый привод стал очередным дополнением к предыдущим вариантам исполнения 4 Matic. Теперь для каждого класса будет свой оптимальный вариант привода 4х4, начиная от CLA и заканчивая внедорожниками. Новая структура Форматика призвана обеспечить максимальную экономию энергии в комплексе с отличной динамикой, высокой безопасностью.

История

Большинство автолюбителей знают, что полноприводные системы появились сравнительно давно, и поначалу устанавливались вместе с МКПП. Однако система ПП 4Matic, разработчиком которой является компания Мерседес-Бенц, поддерживает сотрудничество только с АКПП.

4Matic 1 впервые была представлена в начале 1986 года. Ее установили на автомобиле Мерседес Е-класса W124, где она срабатывала автоматически.

Принцип действия следующий: в основе его конструкции лежит механический блокиратор дифференциалов. Управление совершается с помощью двух гидромуфт. Главным достоинством считается то, что при активации системы ABS, 4Matic автоматически отключается.

1997 год ознаменовался тем, что дебютировала полный привод второго поколения, которую впервые применили на Мерседес W210. Теперь полный привод стал постоянным. Этого удалось добить за счет установки дифференциалов свободного типа, которые блокируются посредством активации системы тягового усилия.

Дебют третьей модификации состоялся в 2002 году. Новинка, в отличие от предшественников, стала более востребованной, и ее начали устанавливать и в другие модели компании. Что касается системы привода, то она, как и в предыдущем варианте, постоянная. Что касается дифференциалов, то они также свободные. Регуляции системы проводится за счет курсовой устойчивости, контролирующей тяговую силу, и момент включения/отключения.

Система четвертой модификации впервые был продемонстрирован публике в 2006. Его испытали на автомобиле Мерседес S550. Несмотря на то, что система имела максимальную схожесть с предшественником, регулировалась она исключительно бортовым компьютером.

На данный момент, наиболее современной считается система пятой генерации. Новую систему начали задействовать в еще большем количестве моделей. Например, в 2013 году 4Matic 5 установили на CLA 45 AMG и GL550. Стоит отметить, что функция полностью роботизированная, и в автоматическом режиме распределяет осевую нагрузку.

Стоит отметить, что инженеры компании уже начали работу над следующей версией, и обещают, что теперь контролировать систему ПП можно будет с помощью кнопок.
