Ваз 2108: устройство и замена мотора отопителя

Замена моторчика на новый

Иногда, поломка печки является настолько серьезной, что ремонт уже бессилен, и помогает только замена. Но, далеко не все владельцы ВАЗ 2108, имеют представление о том, как снять моторчик и вентилятор отопителя, не повредив остальных механизмов системы. Как это сделать в домашних условиях, давайте рассмотрим дальше в статье.

Для проведения процедуры снятия печки, Вам понадобятся следующие инструменты:

  • отвертка крестовая;
  • гаечный ключ на 10 (трещотка).

Теперь, можно приступить к снятию данной детали. Первый шаг – демонтаж пластиковой накладки, расположенной вдоль лобового стекла, снаружи автомобиля ВАЗ 2108. Делается это очень просто: отройте капот, и открутите 5 шурупов, крепящих накладку к кузову.

Далее, для удобства дальнейших работ, необходимо снять уплотнительную резину, расположенную на задней стенке подкапотного отсека. Теперь, Вам открылся доступ к кожуху, закрывающему моторчик печки и вентилятор. Аккуратно подденьте его отверткой, и демонтируйте. Теперь, можно перейти, непосредственно, к снятию самого мотора. Он крепится к кузову автомобиля ВАЗ 2108, двумя шурупами, расположенными снизу, по обе стороны. После того, как крепления буду отсоединены, останется только отключить питание. Снизу, под торпедо, ищем плюсовой провод печки, и отключаем его. Минусовый провод, крепится не так просто, как плюсовой. Он одевается поверх специальной резьбы, и придавливается гайкой. Так вот, для того, чтоб отсоединить минус, гайку нужно выкрутить. Делается это очень трудно, так как ее нужно откручивать вслепую, на ощупь.

После того, как провода будут отсоединены, пробуйте вынуть моторчик, вращая его, и поступательно двигая в правую сторону (по направлению движения автомобиля). Вот и всё, снятие детали завершено.

Теперь, нужно установить новый вентилятор, и собрать всё в обратной последовательности. Цена данной детали, на сегодняшний день, составляет около 500 рублей (без корпуса, с корпусом – около 1000 р.).

Основные неисправности

Иногда, бывают случаи, что моторчик отопителя выходит из строя. Для того, чтоб определить, что сломан именно он, достаточно знать ряд характерных симптом поломки мотора.

Первый признак неисправности — мотор, активирующий вентилятор, перестает работать при переключении с одного режима на другой. Обычно, причина такой поломки, кроется в дополнительном резисторе. Так, как данная деталь, ремонту не подлежит, ее просто нужно заменить на новую.

Второй признак — при включении электродвигателя, перегорает соответствующий предохранитель. В таком случае, нужно проверить обмотку якоря, расположенного на массе. Часто бывает такое, что его просто замыкает.

Третий симптом — вентилятор вращается медленно, не зависимо от режима, в котором работает моторчик печки. Это, как показывает практика, является следствием загрязнения, или того хуже — окисления коллектора. Что устранить данную неисправность, коллектор необходимо тщательно прочистить. Если данная процедура не дала результатов, и вентилятор все равно вращается медленно, то попробуйте заменить подшипники. Вероятно, они достигли критической стадии износа, и двигаются с очень большим трудом. Реже, причиной может стать межвитковое замыкание, внутри обмотки якоря. Если же, моторчик печки ВАЗ 2108, вовсе не включается, и не вращает вентилятор, то причина уже не в устройстве мотора, а в обрыве самой цепи. Для того, чтоб в этом убедится, воспользуйтесь вольтметром, и проведите диагностику.

Внутренне устройство и принцип работы

Система отопления, установленная на ВАЗ-2109, имеет свои отличия и особенности относительно других автомобилей линейки АвтоВАЗа.

Отопитель состоит из пары пластмассовых кожухов (справа и слева), которые соединены между собой по всему периметру скобками-фиксаторами. В пазы кожухов закладывают особый жгутик, чтобы его хорошо уплотнить. Вентилятор подаёт воздушный поток во внутреннее пространство машины. Печка ВАЗ-2109 сконструирована так, чтобы вентилятор можно было достаточно просто самостоятельно достать со стороны двигательного отсека.

Электромотор вида 45.37230 крепят к кожуху, на его валу располагается вентилятор. Чтобы получить его нужную частоту вращения, было предусмотрено добавочное сопротивление. Его прикрепили слева в отверстие кожуха отопителя при помощи винта.

Радиатор отопительной системы

В корпус печки вмонтирован радиатор подогревания воздушных потоков, которые затем дуют в салон. Тремя винтами этот элемент системы прикручивают к правому кожуху и уплотняют пенополиуретановой прокладкой.

Конструкция радиатора представляет собой совокупность:

  • 2 ряда трубок.
  • 2 ряда охлаждающих пластинок.
  • 2 пластиковых бака.

Кран

Имеет две пары патрубков, он подсоединён к охлаждающей системе резиновыми трубами, там при помощи насоса обеспечивается циркуляция ОЖ. В кожухе крана на оси подводящей магистрали стоит пластинчатый клапан, который имеет отверстие, оно пропускает охлаждайку. Рычажок клапана соединяется тягой с рычажком рукоятки, которая также управляет процессом нагревания воздушных потоков. Если повернуть этот рычаг, то отверстие в клапане откроет магистраль для поступления ОЖ в радиатор.

Чтобы обеспечить равномерное отопление салона автомобиля, в печке имеется два центральных сопла, а также левое и правое, к которым подведены воздуховоды.

Вытяжная вентиляция

В машине установлена вытяжная вентиляция, которая осуществляет циркуляцию воздуха из салона на улицу. Она располагается сзади от проёмов кузова для боковых стёкол.

Также воздух проходит наружу сквозь дефлекторы при движении автомобиля. Процесс вентиляции производится за счёт разрежения, которое возникает у дефлекторов при движении. Отсасывание воздуха производится из задней части салона под облицовкой дефлектора, для этого отжимаются резиновые клапана и через отверстие дефлектора воздушный поток идёт на улицу.

Клапаны из резины нужны для того чтобы препятствовать проникновению уличного воздуха в салон автомобиля.

Как работает отопитель?

В «девяносто девятой» принцип функционирования системы отопления салона схожий с аналогичными моделями производителя и заключается в следующем:

  • С наступлением холодов при помощи краника печки открывается подача охлаждающей жидкости. После того как она прогреется до рабочей температуры (90–100 градусов), жидкость начинает поступать в радиатор.
  • В салоне находится специальный переключатель, имеющий три положения (скорости) работы вентилятора.
  • Для того чтобы включить отопитель, достаточно выбрать одно из положений работы его вентилятора и отрегулировать при помощи специальных заслонок направление подачи тёплого воздуха (на лобовое стекло, непосредственно в салон автомобиля, на ноги водителя и переднего пассажира и т. д.).

В случае когда неисправен моторчик печки, система отопления машины работает крайне неэффективно, поскольку требуется слишком много времени на то, чтобы нормально прогреть салон, так как тёплый воздух поступает в него слишком медленно (либо не поступает вообще).

Конструкция отопителя ВАЗ-21099

А далее все просто: создаваемый поток проходит через соты радиатора, где происходит теплообмен, в результате тепло отдается воздуху, который затем дует в требуемые зоны по воздуховодам.

Конструкция печки ВАЗ-21099 включает в себя несколько основных составных элементов:

  • корпус печки из пластика;
  • радиатор системы обогрева (подключенный к системе охлаждения);
  • вентилятор с электроприводом;
  • воздуховоды;
  • механизм управления отопителем.

На этом авто применялись отопители двух модификаций (старого и нового образца), которые несколько отличались по устройству, но составные части у них полностью идентичны.

Корпус, радиатор, заслонки

Благодаря корпусу обеспечивается требуемое перенаправление обогрева, поскольку создаваемое моторчиком вентилятора движение сразу же подается в него, а не рассеивается. Сам корпус печки ВАЗ 2109 состоит из двух половин, соединяемых между собой специальными скобами. Для уменьшения потерь потока между его половинами укладывается уплотнитель. Внутри обеих половин сделаны перегородки, которые и обеспечивают правильное направление.

Также внутри этого корпуса сделана ниша, в которую устанавливается радиатор. Изначально радиатор изготавливался из латуни, сейчас же он практически всегда делается из алюминия. Устройство радиатора печки 2109 идентично основному (состоит из двух бачков, трубок, по которым циркулирует охлаждающая жидкость, и пластин, формирующих соты), но значительно меньше в размерах.

Видео: Плохо ГРЕЕТ Печка в ВАЗ 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115

Обдув воздуха осуществляется за счет заслонок печки, также устанавливаемых внутри корпуса. Эти элементы – подвижные, и благодаря им удается перекрывать одни и открывать другие воздуховоды. Всего их три – основная (управление отопителем), воздуховода, осуществляющего перенаправление между зоной ног и подачей в салон, и заслонка подачи потока на лобовое стекло.

Дополнительные заслонки установлены на боковых и центральных дефлекторах. Получается, что по умолчанию воздух из корпуса постоянно дует на дефлекторы и сделано это для того, чтобы поток всегда имел выход. Благодаря имеющимся заслонкам можно обеспечить одновременную подачу горячего воздуха сразу в несколько зон (салон и лобовое стекло или же лобовое стекло и зона ног).

Основная же заслонка печки обеспечивает подачу воздушного потока на радиатор или же в обход него. Делается это все потому, что отопитель также играет роль системы принудительной вентиляции салона. Это позволяет в летнее время обеспечить подачу прохладного воздуха. И для этого необходимо лишь перенаправить движение в обход теплообменника, а на сам радиатор прекратит подачу разогретой ОЖ. Для отключения теплообменника от системы охлаждения применяется краник печки, который находится на подающем патрубке перед радиатором.

Вентилятор

Воздушный поток создается вентилятором типа «беличье колесо», приводимое в действие от электродвигателя. Эти два элемента заключены в свой отдельный корпус, устанавливаемый сверху на корпус отопителя. Причем конструктивно сделано так, чтобы обеспечить максимально простой доступ к электродвигателю, поскольку он считается одним из самых слабых составляющих системы.

Конструктивно предусмотрено три режима работы вентилятора. Это позволяет подобрать оптимальные условия подачи воздуха (холодного или горячего).

Механизм управления

Видео:Полезные советы для авто. Почему не работает печка ВАЗ.

Для управления печкой и перенаправления движения воздуха и открытия-закрытия крана подачи охлаждающей жидкости применяется механизм управления, выведенный на центральную консоль. Представляет собой механизм три ползунка и переключатель режима работы вентилятора.

Нижний ползунок является основным, поскольку им осуществляется изменение режима системы (обогрев или вентиляция). Им управляется сразу два элемента – основная заслонка и кран. При переводе этого ползуна в режим «вентиляция» одновременно закрывается кран и заслонка, что обеспечивает движение воздуха в обход теплообменника. И все с точностью до наоборот — при переводе его в режим «обогрев».

Двумя остальными ползунами управляются две другие заслонки – подачи на лобовое стекло и в зону ног. К примеру, при своде их к центру (левый ползунок до упора вправо, а правый – влево), воздуховод зоны ног будет закрыт, а ведущий на лобовое стекло – открыт. При разведении же этих ползунков по краям, горячий воздух дует в ноги (причем также перекроется подача его на центральные дефлекторы).

Соединение ползунком с заслонками и краном осуществляется тросиками. Причем к основному ползунку подходит сразу два тросика, поскольку он одновременно открывает-закрывает заслонку и кран.

Принцип работы печки

  1. Жидкость нагревается до определенной температуры и поступает в радиатор печки ВАЗ 2108.
  2. Чтобы постоянно происходила циркуляция, между ней и системой охлаждения для жидкости установлены резиновые трубки, зафиксированные для лучшего скрепления хомутами.
  3. Теплый воздух поступает в салон автомобиля через несколько отверстий. Для равномерного распространения воздуха предназначен моторчик отопителя, со своим вентилятором.
  4. Воздух прямо поступает к ногам водителя и пассажиров, а также выходит на панель. Затем поток тепла задерживается благодаря заслонкам, а потому воздух охлаждается. Таким образом, на ветровое стекло воздух подается остывшим.

В случае если работа печи не удовлетворяет, ее можно модернизировать. Делается это при помощи установки стекловолокна.

Действие происходит так:

  1. Необходимо разобрать печь, а все детали промыть и приступить к сборке. При помощи этого действия можно также визуально диагностировать детали на предмет повреждений. Например, ухо кожуха часто ломается.
  2. После этого нужно проклеить все заслонки и залить швы герметиком. Склеить кожух и некоторое время подождать, пока герметик будет устойчивым.
  3. Собрать «внутренности» отопительной системы и обклеить стекловолокном. Благодаря этому температура увеличится до 10 градусов.

Поломка моторчика вентилятора

Может случиться и такое, что «полетел», непосредственно, сам моторчик вентилятора. Для того, чтобы убедиться, что вентилятор печки не работает именно по этой причине, включите печную систему. Внимательно прислушайтесь к наличию/отсутствию характерных звуков. Если вентилятор работает, вы услышите специфическое жужжание. В случае, когда моторчик сгорел, потребуется заменить его.

Если же моторчик вентилятора работает, есть вероятность, что накрылся предохранитель, в результате чего произошла поломка электрооборудования, сбой в контактах. Определить это несложно. При хороших соединениях панель приборов светит чётко, фары равномерно распределяют свет, а дворники активно двигаются.

Другие варианты поломки печи

Вполне возможно, что работу печи «подрывает» повреждённая помпа. Нерабочая помпа негативно сказывается на давлении в машине. Признаками этой поломки служит рабочее состояние печки на скоростях и полнейшее её отключение на «нейтралке». В этом случае необходимо заменить помпу.

Стоит быть внимательным при выборе новой детали, так как последнее время подделывать её стали всё чаще. В итоге помпы хватает, в лучшем случае, на месяц. После чего снова встаёт вопрос, почему на карбюраторном/инжекторном ВАЗ 21099 не включается печка.

Ну, и самой банальной причиной, по которой не работает печка на ВАЗ 21099 с карбюраторным, а также с инжекторным двигателем, является обычное снижение уровня охлаждающей жидкости. В этом случае просто необходимо долить антифриз (тосол) до соответствующей отметки.

Если зима застала Вас врасплох, и на инжекторном/карбюраторном перестала работать печка, не отчаивайтесь. Не стоит в панике подыскивать ближайший сервисный центр, ведь произвести обслуживание автомобиля не составит труда даже начинающему водителю.

Артикул: 45.3730 , артикулы доп.: 2108-8101078

Код для заказа: 001649

  • С этим товаром покупают
  • показать еще

Покупают аналоги

Легковые автомобили / ВАЗ / ВАЗ-21081 чертеж

» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2108-18/otopitel-42/#part27162″>Электродвигатель в сбореВентиляция и отопление / Отопитель

Легковые автомобили / ВАЗ / ВАЗ-210991 чертеж
» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_21099-79/otopitel-57/#part35588″>Электродвигатель в сбореВентиляция и отопление / Отопитель

Легковые автомобили / ВАЗ / ВАЗ-21111 чертеж
» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2111-11/otopitel-66/#part43958″>Электродвигатель в сбореВентиляция и отопление / Отопитель

Легковые автомобили / ВАЗ / ВАЗ-21151 чертеж
» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2115-65/otopitel-46/#part52350″>Электродвигатель в сбореВентиляция и отопление / Отопитель

Легковые автомобили / ВАЗ / ВАЗ-2110, 2111, 21122 чертежа
» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2110__2111__2112-415/ventilyator_i_kojuhi_otopitelya-67/#part1301618″>Электродвигатель в сбореВентиляция и отопление / Вентилятор и кожухи отопителя

» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2110__2111__2112-415/otopitel-61/#part1301493″>Электродвигатель в сбореВентиляция и отопление / Отопитель

Легковые автомобили / ВАЗ / ВАЗ-21132 чертежа
» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2113-648/otopitel__11__13__15_-121/#part1668573″>Электродвигатель в сбореВентиляция и отопление / Отопитель (11, 13, 15)

» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2113-648/otopitel-120/#part1668542″>Электродвигатель в сбореВентиляция и отопление / Отопитель

Легковые автомобили / УАЗ / УАЗ 31601 чертеж

  • Для этого товара еще нет обзоров.

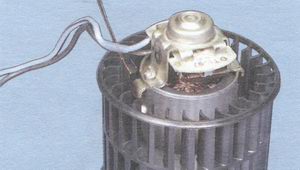

Так выглядит снятый вентилятор отопителя салона: 1 — защитная крышка электродвигателя отопителя; 2 — правый кожух вентилятора отопителя; 3 — левый кожух вентилятора отопителя; 4 — опора вентилятора отопителя.

Техническая характеристика электродвигателя вентилятора отопителя типа 45.3730 Потребляемая сила тока при максимальной частоте вращения, А, не более. 14 Максимальная частота вращения вентилятора отопителя салона, мин. 4100

1. Отклейте поролоновый уплотнитель с правого кожуха вентилятора отопителя салона.

2. Снимите опору с кожуха вентилятора отопителя салона.

3. Поддев отверткой пластмассовые защелки кожуха вентилятора, выведите их из зацепления…

4.… и разъедините части кожуха.

5. Отстегните две пружинные защелки, поддев их отверткой.

6. Снимите крышку двигателя отопителя салона.

7. Выньте двигатель с крыльчаткой вентилятора отопителя. ПРЕДУПРЕЖДЕНИЕ Не снимайте крыльчатку вентилятора отопителя салона с вала двигателя, чтобы не нарушить балансировку.

8. Отверните два винта крепления щеткодержателя.

9. Выньте две закладные гайки.

10. Снимите щеткодержатель.

11. Осмотрите коллектор. Если он сильно загрязнен или на нем есть царапины, риски, места подгорания — зачистите коллектор мелкой шкуркой. При остальных неисправностях электродвигателя отопителя салона завод-изготовитель рекомендует заменить двигатель отопителя.

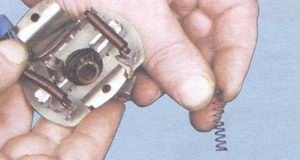

12. Выньте пружины из направляющих щеток.

13. Вставьте две закладные гайки.

14. Наденьте на вал изоляционную шайбу.

15

Осторожно отогните края направляющих

16. Вставьте до упора щетки в направляющие.

17. Установите щеткодержатель на двигатель отопителя.

18. Вставьте пружины щеток в направляющие.

19. Загните края направляющих.

20. Наденьте два пружинных зажима на закладные гайки.

Для удобства установки пружинных зажимов обвяжите их тонкой проволокой, не затягивая ее. При установке крышки двигателя придерживайте зажимы за проволоку, иначе они будут стягиваться с гаек магнитом статора.

21. Вставьте электродвигатель отопителя в левый кожух вентилятора.

22. Установите крышку электродвигателя отопителя и зафиксируйте его пружинными зажимами, придерживая их за проволоку.

23. Соедините и защелкните между собой левый и правый кожухи вентилятора отопителя. Наденьте на выступы кожухов пластмассовую опору.

24. Приклейте к кожуху вентилятора отопителя салона поролоновый уплотнитель.

Почему мотор печки отопителя на ВАЗ-21099 перестаёт работать?

Причин этому несколько, и каждая из них имеет свои пути устранения. Итак, опишем их:

Самая банальная неисправность — перегорел предохранитель вентилятора отопителя. Устраняется неполадка его заменой. Но здесь необходимо подчеркнуть, что этот элемент отвечает не только за двигатель ВАЗовской печки, но и за других потребителей электрической энергии автомобиля, например: подсветку бардачка, омыватель заднего стекла и др. Несмотря на, казалось бы, всю простоту поломки, в первую очередь необходимо установить причину перегорания предохранителя. Сделать это можно, выявив в проводке машины участок с коротким замыканием. В противном случае придётся постоянно менять предохранители.
Плохой контакт либо его отсутствие между элементами отопительной системы, в предохранительном отсеке либо в монтажном блоке. Самая распространённая его причина — окисление проводов либо их механическое повреждение, что приводит к отсутствию контакта между ними.
Выход из строя реле зажигания приводит к тому, что моторчик печки включается в определённые периоды, например, как только прогреется силовой агрегат. Устраняется неполадка только после полной замены неисправного реле зажигания, которое находится под панелью приборов.
Отопитель начинает нормально функционировать лишь после установки переключателя режимов (скоростей) его вентилятора в крайнее третье положение. Это говорит о неисправности резистора, поскольку работа вентилятора печки ВАЗ-21099 в первых двух режимах осуществляется с подключением дополнительного сопротивления. Следовательно, если резистор вышел из строя, напряжение через него проходить не будет. Особенностью третьего режима работы вентилятора отопителя является то, что напряжение подаётся непосредственно на моторчик печки, тем самым обеспечивается максимальная скорость его вращения.
Неисправен переключатель режимов работы вентилятора. Это проявляется либо тем, что моторчик печки ВАЗ-21099 не запускается вообще, либо запускается самопроизвольно и периодически. Устраняется неполадка лишь после замены переключателя

Так как выход переключателя из строя по своим симптомам идентичен с другими неисправностями вентилятора отопителя, важно правильно выполнить диагностику, иначе придётся по несколько раз переделывать одну и ту же работу.
Неисправен моторчик печки ВАЗ-21099. Здесь необходимо отметить следующее: в случае когда идёт подача напряжения на клеммы электродвигателя, но он всё равно не работает, не стоит сразу же грешить на то, что моторчик сгорел и необходима замена вентилятора печки ВАЗ-21099

Вполне возможно, что корень всех бед кроется в залипании щёток либо плохом контакте «массы» непосредственно на вентиляторе. Две последние неполадки устраняются довольно просто. А вот в случае с полным выходом моторчика из строя поможет только его полная замена.

Замена моторчика печки ВАЗ 2114, 2115, 2109 своими руками.

Когда шумит моторчик печки ваз 2114, 2109 или он вообще перестал работать — следует его заменить.

Где находится моторчик печки ВАЗ 2109 2114? Находится он между моторным щитом и лобовым стеклом, в том же отделе где стоит монтажный блок. Открываем капот и можем увидеть кожух корпуса моторчика печки.

Первым делом снимаем кожух корпуса вентилятора печки.

После снятия кожуха скорее всего увидим кучу листвы вокруг корпуса. Убираем листву и весь мусор для того, чтобы он не упал в воздуховод при снятии моторчика печки.

Откручиваем крестовой отвёрткой два болта крепящих корпус вентилятора печки к моторному щиту.

Отсоединяем плюсовой провод и откручиваем провод массы моторчика печки. Находятся они под панелью, ближе к середине моторного щита.

В умных книжках написано: для того, чтобы достать моторчик печки — поверните его на 90 градусов и достаньте. Но на практике, почему-то у меня это ни разу не получилось. Я просто разделял корпус на 2 части и доставал их по очереди. При разделении корпуса моторчика печки пополам на морозе — защёлки могут треснуть, так, что делать это лучше в теплом гараже. Для располовинивания нужно разъединить 3 защёлки и снять соединительную резинку, которая находится со задней стороны. Так же снимите уплотнительный поролон между корпусом печки и воздуховодом.

Крышка моторчика печки крепится к корпусу двумя железными скобками, отцепив, которые, можно его поменять. Не потеряйте их! На одной скобке моторчик будет постоянно болтаться, гудеть и свистеть.

Откручиваем крестовой отверткой два болта и достаём мотр из корпуса.

Сбор происходит в обратном порядке. Помните, что чем плотнее корпус печки прижат к воздуховоду и, чем плотнее соединены половинки корпуса, тем сильнее будет поток воздуха.

Отопители старого и нового образца

Напоследок отметим, что на ВАЗ-21099 разных годов выпуска применялись отопители с определенными конструктивными особенностями, которые касались угла положения радиатора и места расположения основной заслонки.

В печках, так называемого старого образца (на авто до 1998 года), радиатор устанавливался почти вертикально, а основная заслонка располагалась под теплообменником. Между задней стенкой корпуса и радиатором имелась перегородка, которая формировала канал, обеспечивающий подачу воздуха вниз корпуса.

При открытой заслонке воздушный поток двигался через радиатор, где он нагревался и подавался к воздуховодам. В режиме вентиляции основная заслонка закрывала теплообменник, формируя собой вместе с передней стенкой корпуса еще один канал, по которому поток поступал сразу на воздуховоды.

В печках нового образца (на авто с 1998 года производства) угол положения радиатора был значительно меньше, чем на старых отопителях, что, как считается, обеспечивает большую площадь контакта потока воздуха для теплообмена.

Также изменилось положение основной заслонки и ее форма (она стала дугообразной). Она стала располагаться над радиатором. В закрытом положении (режим вентиляции) заслонка обеспечивает движение воздуха по кратчайшему пути к воздуховодам. В режиме обогрева она перекрывала канал подачи холодного воздуха на воздуховоды и направляла поток вниз корпуса, откуда он поступал на теплообменник.
