Характеристики ваз 2107 инжектор

Модификации ВАЗ-2107

• ВАЗ-2107 — двигатель 2103, 1,5 л., 8 кл., карбюратор
• ВАЗ-2107-20 — Модель внешне полностью идентична ВАЗ-2107, но с двигателем ВАЗ-2103, оснащенным впрыском топлива (инжектор). Соответствует нормам Евро II.
• ВАЗ-2107-71 — двигатель 1,4литра, 66 л.с. двигатель 21034 (21033-10) под бензин А-76. По сравнению с двигателем 2103 он имеет другие характеристики и пониженную степень сжатия за счет применения поршней от двигателя 2108. Кроме того, на нем устанавливается распределитель зажигания с измененной характеристикой центробежного регулятора опережения зажигания. версия для Китая.
• ВАЗ-21072 — двигатель 2105, 1,3 л., 8 кл., карбюратор, ременной привод ГРМ
• ВАЗ-21073 — двигатель 1,7 л. 84 л.с, 8 кл., моновпрыск, каталитический нейтрализатор выхлопных газов — экспортная версия для европейского рынка
• ВАЗ-21074 — двигатель 2106, 1,6 л., 8 кл., карбюратор
• ВАЗ-21074-20 -двигатель 21067, 1,6 л., 8 кл., распределённый впрыск
• ВАЗ-21076 — Экспортный вариант ВАЗ-2107 с двигателем ВАЗ-2103.
• ВАЗ-21077 — Модель ВАЗ-2107 внешне полностью идентична ВАЗ-2107, но с двигателем ВАЗ-21011 (с 1994 года). До 1994 года на автомобили ВАЗ-21072 устанавливался двигатель ВАЗ-2105.
• ВАЗ-21078 — Экспортный вариант ВАЗ-2107 с двигателем ВАЗ-2106 и с правым расположением рулевого колеса.
• ВАЗ-21079 — Модель ВАЗ-21079 внешне полностью идентична ВАЗ-2107, но с двухсекционным РПД ВАЗ — 4132 мощностью 140 л.с.. В 1997 года появился универсальный РПД для заднеприводных и переднеприводных ВАЗов ВАЗ-415. Автомобили изготавливались по заказу спецслужб.

Полезная информация о «семерке»

Вес «семерки» составляет ровно 1030 килограммов. При этом кузов машины самый тяжелый среди всех остальных деталей и частей (600 кг). Схема его сборки отличается стандартной, классической для Вазов последовательностью и включает следующие элементы:

• Детали передка вместе с крыльями, дополненными усилителями;
• Крышу;
• Днище, тоже хорошо усиленное, особенно в передней и задней части;
• Боковины.

Каждая из деталей получена из особого типа стали, имеет свой ИД номер, определенную корпуленцию и шаблон отливки. Так, крыша «семерки» всегда имеет толщину в 0,9 мм.

Совмещаются части кузова между собой с помощью сварки. Если на элементы, например, такие как пол, ложится солидная нагрузка, их вспомогательно укрепляют дуговой сваркой.

Кроме основных элементов, кузов «семерки» имеет и навесные части, называемые «оперением». Это те детали, которые могут соединяться болтами и петлями к основному каркасу – бамперы, капот и так далее.

Вне зависимости от комплектации Ваз 2107 имеет определенные размеры.

Длина кузова Ваз 2107 достигает 4126 мм, ширина 1620 мм, а высота – 1435 мм.

Контрольные размеры или правильная геометрия кузова

Владельцу «семерки» недостаточно знать только стандартные параметры автомобиля. Полезно будет изучить еще и контрольные кузовные размеры Ваз 2107 или точки остова машины, особенно если хозяин намечает улучшить динамику автомобиля, путем облегчения кузова.

Ниже на схеме приводятся основные контрольные размеры Ваз 2107.

Базовая, стандартная линия
1, 2, 3	Верхнее крепление радиатора, картера, рулевого механизма и оси педалей сцепления/тормоза
4	Центр рулевого механизма
5	Центр заднего колеса
6, 7	Крепление амортизаторов задней подвески и заднее крепление глушителя
8	Крепление глушителя спереди
9	Крепление поперечной штанги задней подвески
10	Ось задних колес
11, 12	Крепление верхних и нижних продольных штанг задней подвески
13	Центр переднего колеса
14, 15	Точки крепления поперечины передней подвески и крепление стабилизатора поперечной устойчивости
16	Нижнее крепление радиатора
17	Ось автомобиля
18	Верхнее крепление радиатора
19	Заднее крепление мотора
20	Крепление опоры карданного вала
21	Крепление амортизаторов задней подвески

На этой же схеме показывается, как проверить контрольные точки пола кузова.

Линия отсчета
1	Пересечение осей передних болтов крепления стабилизатора поперечной устойчивости с поверхностями лонжеронов
2	Центр осей нижних болтов крепления картера рулевого механизма и кронштейна маятникового рычага
3	Пересечение центров передних технологических отверстий переднего пола с поверхностями лонжеронов
4	Пересечение задних технологических отверстий лонжеронов переднего пола с поверхностями лонжеронов
5, 6	Центр осей болтов крепления нижних и верхних продольных штанг
7
8	Пересечение центра заднего технологического отверстия центрального усилителя заднего пола с поверхностью усилителя
9	Центр осей передних болтов крепления стабилизатора поперечной устойчивости
10	Пересечение центров осей нижних болтов крепления картера рулевого механизма и кронштейна маятникового рычага с поверхностями брызговиков лонжеронов
11, 12	Центры передних и задних технологических отверстий лонжеронов переднего пола
13	Пересечение осей болтов крепления нижних продольных штанг с наружными поверхностями кронштейнов кузова
14	Пересечение осей болтов крепления верхних продольных штанг с наружными поверхностями средних лонжеронов
15	Пересечение оси болта крепления поперечной штанги с кронштейном кузова
16	Центр заднего технологического отверстия центрального усилителя заднего пола
17	Продольная ось автомобиля

Контроль геометрии кузова и точек крепления узлов шасси и пола выполняется на специальной установке. Это станок специального типа, предназначенный для контроля и ремонта кузова. Вот как он выглядит.

На таком станке не только проводятся измерения, но и дальнейшая правка кузова. Цель операции – воссоздать изначальные линейные размеры кузова.

ИД Ваз 2107

На «семерке», наподобие других машин, указана индивидуальная техническая информация. Она представлена в таблице, которую можно найти под капотом.

ИД подразумевают сведения не только о модели автомобиля. Здесь содержатся подробные данные о номере кузова и его массе.

Весовые характеристики машины

ВАЗ 2107 для своего времени был превосходным автомобилем, который успешно продавался, в том числе и за пределами нашей страны. Машина по техническим характеристикам не уступала аналогам при меньшей цене, использованная конструктивная схема отличается высокой надежностью. Масса снаряженного транспортного средства чуть более тонны, что позволяет ей демонстрировать неплохую энерговооруженность.

Максимально допустимая загрузка составляет 400 кг, иными словами автомобиль может перевозить пять взрослых пассажиров. При меньшем количестве возможна транспортировка багажа в специальном отсеке. Рациональная схема распределения масс между осями обеспечивает хорошую устойчивость и управляемость автомобиля.

Небольшие габариты модели ВАЗ 2107, оптимальная для таких размеров масса и мощный двигатель обеспечивают машине хорошую динамику и маневренность. Удачная конструкция и невысокая цена предопределили автомобилю коммерческий успех и, невзирая на солидный возраст, он до сих пор не теряет популярности.

Модификации ВАЗ 2107

• LADA-2107 (двигатель 2103, 1,5 л, 8 кл., карбюратор)
• LADA-21072 (двигатель 2105, 1,3 л, 8 кл., карбюратор, ременной привод ГРМ)
• LADA-21073 (двигатель 1,7 л, 8 кл., моновпрыск — экспортная версия для европейского рынка)
• LADA-21074 (двигатель 2106, 1,6 л, 8 кл., карбюратор)
• LADA-21070 (двигатель 2103, 1,5 л, 8 кл., карбюратор)
• LADA-2107-20 (двигатель 2104, 1,5 л, 8 кл., центральный впрыск)
• LADA-2107-71 (двигатель 1,4 л., 66 л.с. двигатель 21034 под бензин А-76, версия для Китая)
• LADA-21074-20 (двигатель 21067-10, 1,6 л, 8 кл., распределённый впрыск, Евро-2)
• LADA-21074-30 (двигатель 21067-20, 1,6 л, 8 кл., распределённый впрыск, Евро-3)
• LADA-210740 (двигатель 21067, 1,6 л, 53 кВт/72,7 л.с. 8 кл., инжектор, катализатор) (2010 г.в.)
• LADA-21077 (двигатель 2105, 1,3 л, 8 кл., карбюратор, ременной привод ГРМ — экспортная версия для Великобритании)
• LADA-21078 (двигатель 2106, 1,6 л, 8 кл., карбюратор — экспортная версия для Великобритании)
• LADA-21079 (роторно-поршневой двигатель 1,3 л, 140 л.с., изначально создана для нужд МВД и КГБ)
• LADA-2107 ЗНГ (двигатель 21213, 1,7 л, 8 кл., центральный впрыск)

В таблицах ниже приведены технические характеристики автомобиля ВАЗ 2107 и его модификаций.

Моторы классики

Какие моторы ставились на «Жигули»

• 1.2л 64лс (модель 2101)
• 1.3л 69лс (модель 21011)
• 1.5л 71лс карб/инж (модель 2103)
• 1.3л 63лс с ремнем ГРМ (модель 2105)
• 1.6л 75-82 карб/инж (модель 2106)

Все «классические» моторы – это продольные рядные бензиновые четверки с одним распредвалом, расположенным в головке блока. Ранние версии (модели 2101 и 21011) имели проблему с преждевременным износом распредвала из-за недостаточной смазки, но на следующих моделях эта болячка была устранена. ГБЦ здесь 8-клапанная, клапана НЕ гнет. Зазоры клапанов довольно просто регулируются гайками, но делать эту процедуру нужно часто – через каждые 30 тысяч км.

За годы выпуска моторы «классики», тоже мало изменились. Все они, по своей сути, являются модификациями их родоначальника – двигателя «копейки» объемом 1.2л (модель 2101). Основные изменения заключались в геометрии моторов, за счет которой наращивались объем и мощность. Надежный цепной привод ГРМ имеют все «классические» моторы кроме двигателя «пятерки» (модель 2105) – здесь инженеры ВАЗа неудачно пытались перевести ГРМ на ременный привод.

Агрегаты 1.5 и 1.6л (модели 2103 и 2106) получились более надежными и долговечными, поэтому их ставили на «классику» до последнего.

Поначалу двигатели «Жигулей» оснащались итальянскими карбюраторами «Вебер», с 1980 года их заменили отечественным аналогом «Озон» (производства ДААЗ), а с 1990 года, завод ДААЗ поставлял АвтоВАЗу карбюраторы «Солекс», французской разработки.

Инжектор на «классические» моторы начали ставить только с 2006 года, когда государство запретило выпуск «неэкологичных» карбюраторных версий. Безусловно, инжекторные моторы имеют массу преимуществ перед карбюратными. Инжектор практически не засоряется, его НЕ нужно чистить и регулировать, а зимой он уверенно стартует, независимо от температуры. Кроме того, расход топлива на «классике» с инжектором может спокойно укладываться в 7 литров на сотню, в то время как на карбюраторных версиях 10 л на сотню – это норма.

Старшие версии моторов «Жигулей», обеспечивают им неплохую динамику. В упражнении на разгон до ста, «классика» с топовым мотором 1.6л укладывается в 16 секунд. Максимальная скорость – 150 кмч.

Безопасность

Какой бы способ увеличения клиренса на ВАЗ 2110 вы не избрали (если вам это, конечно, нужно), помните о том, что безопасность – прежде всего. Вы ведь хотите получить автомобиль, который будет более стойким на дороге, а не готовым каждую минуту перевернуться даже на небольшом препятствии?

Поэтому обязательно отрегулируйте подвеску, увеличив ее упругость. Поменяйте обычную резину, установленную на машине, на низкопрофильную. Для гарантии установите также дополнительные стабилизаторы.

Доработка ГБЦ

Помимо впускного коллектора необходимо доработать каналы в самой головке блока, поскольку между коллектором и ГБЦ присутствует ступенька, препятствующая свободному прохождению топливно-воздушной смеси в цилиндры. На классических головках этот переход может достигать 3 мм. Доработка головки сводится к следующим действиям:

• Чтобы определить, где нужно снять часть металла, наносим смазку или пластилин на плоскость головки в местах прилегания коллектора. После этого будет чётко видно, где и сколько нужно сточить.

Помимо расточки каналов, ГБЦ можно доработать путём установки тюнингованного распредвала. Наиболее часто автовладельцы устанавливают вал от ВАЗ 21213, реже — спортивные элементы по типу «Эстонец» и ему подобные.

Замена штатного распределительного вала даёт возможность изменить фазы газораспределения. В результате цилиндры мотора лучше наполняются горючей смесью, а также очищаются от отработавших газов, что повышает мощность силового агрегата. Распредвал меняется таким же образом, как и при обычном ремонте, т. е. каких-то специальных приспособлений не потребуется.

Расточка блока цилиндров

Мотор ВАЗ 2106 не выделяется своей мощностью, ведь она составляет от 64 до 75 л. с. при объёме от 1,3 до 1,6 л, в зависимости от установленного силового агрегата. Одной из распространённых доработок двигателя является расточка блока цилиндров, которая позволяет увеличить

внутренний диаметр цилиндров и мощность. Процесс расточки предполагает снятие слоя металла с внутренней поверхности цилиндров. Однако нужно понимать, что чрезмерная расточка приведёт к утоньшению стенок и снижению надёжности и ресурса мотора. Так, стоковый силовой агрегат с объёмом 1,6 л и диаметром цилиндров 79 мм можно расточить до 82 мм, получив объём 1,7 л. При таких изменениях показатели надёжности практически не ухудшатся.

Любители экстрима могут увеличить

цилиндры до 84 мм на свой страх и риск, потому что сколько пройдёт такой мотор, никому не известно.

Процесс расточки осуществляется на специальном оборудовании (расточном станке), хотя находятся умельцы, которые проводят эту процедуру практически в гаражных условиях, при этом точность остаётся сомнительной.

По окончании процедуры в блок вставляются поршни, которые по своим характеристикам соответствуют новым размерам цилиндров. В целом расточка блока состоит из таких основных этапов:

• Демонтаж мотора с автомобиля.
• Полная разборка силового агрегата.
• Расточка блока цилиндров согласно желаемым параметрам.
• Сборка механизма с заменой поршней.
• Установка мотора на авто.

Трансмиссия

Сцепление	однодисковое, сухое, с гидравлическим приводом выключения и центральной диафрагменной пружиной
Коробка передач	механическая, четырех- или пятиступенчатая, трехходовая, трехвальная, с синхронизаторами на всех передачах переднего хода
Передаточные числа на передачах:
первой	3,67
второй	2,10
третьей	1,36
четвертой	1,0
пятой	0,82
заднего хода	3,53
Карданная передача	двухвальная, с промежуточной опорой и эластичной муфтой
Главная передача	гипоидная
Передаточное число главной передачи	передаточное число – 3,9 или 4,1
Дифференциал	конический, двухсателлитный

Уменьшение веса

Итак, борьбу с лишними кило авторазработчики ведут уже давно. Успех переменный и сказать, что удалось достичь каких-либо существенных улучшений, можно с натяжкой. Как правило, облегчить кузов, не затрагивая стандартные линейные размеры геометрии кузова Ваз 2107, удается с помощью инновационных на определенный период времени технологий. Но инновации бывают очень затратны, и редко получается их внедрять в общее производство.

На примере вазовских моделей бывало так: если одному из КБ удавалось снизить вес каркаса или ДВС, то другое бюро находило и внедряло на зависть востребованные на этот момент устройства в систему автомобиля, без которых представить себе современное транспортное средство было уже немыслимо. Вот и приходилось заново ломать голову над тем, а как снизить вес автомобиля с новыми приборами и устройствами, и все возвращалось на круги своя.

Так, если взять нашу «семерку» и снабдить ее всем современным опциональным комплектом дорогой иномарки, она изрядно потеряет в динамике, повысится расход топлива.

Интересно, а насколько можно снизит массу такого автомобиля, как «семерка»? Как утверждают авторитетные знатоки, благоразумная черта находится в пределах пятиста килограммов. Дальше уже нельзя – возникнет неустойчивость, а сильный толчок ветра сбоку может просто сдуть автомобиль с дороги.

Кроме того, надо знать, что полная масса слишком облегченного автомобиля будет кардинально меняться в зависимости от количества седоков.

Лишним поводом к изменению массы автомобиля становится новый закон, установленный в рамках Евростандартов. Теперь средний выброс вредных веществ в атмосферу не должен превышать 120 гр на 1 км пробега. За каждый лишний грамм владельца будут штрафовать на 95 евро! А при чем тут масса?

Фактически, все здесь понятно. Единицы вредного вещества, выделяемые в атмосферу, прямо пропорциональны сожженному топливу, а этот показатель, как знаем, напрямую зависит от массы автомобиля.

Современные заводы по производству металла или проще, металлургические предприятия сегодня начинают внедрять новые технологии и инновационные программы, подразумевающие использование сверхлегких материалов для изготовления отдельных частей кузова. Например, уже выходят двери, сделанные из суперкомпозитных материалов, отличающиеся той же прочностью, что и металлические.

Модернизация затрагивает и колеса. Сложно что-либо сопоставить с легковесными, изящными и непогрешимыми в плане прочности дисками. Они в последнее время пользуются высоким спросом, и не зря. Правда, цена на них высокая, но это того стоит.

С другой стороны, и такие диски уйдут вскоре в прошлое. Инновационные марки стали, такие как DP600, разрешают снизить вес диска на 20 процентов. А биометаллический стальной диск, сваренный не обычным методом, а лазерным из 2-х различных сортов стали, вообще, весит лишь 5,3 кг. Как известно, масса алюминиевого больше 6 кг.

Интересные решения по уменьшению веса автомобиля Ваз 2107

Инновации инновациями, а многим из нас приходится решать проблему с массой автомобиля прямо сегодня. Можно ли собственными силами изменить вес «семерки», тем самым, улучшая ее динамику и уменьшая расход топлива. Конечно, это возможно.

Как можно облегчить кузов:

• Заменить где можно панели кузова на пластиковые;
• Некоторые элементы салона и панели приборов удалить;
• Стекла заменить на пластиковые;
• Убрать ребра жесткости;
• Оборудовать место для АКБ сзади в багажном отсеке;
• Капот и крышку багажника сделать из пластика и заменить родные (отличная идея, но осуществить своими руками в некотором роде сложно);
• Подумать о доработке топливного бака (слишком тяжелый). Заменить его можно спортивным бензиновым баком, что даст снижение веса на целых 10 кг;
• Печка тоже вместе со своими узлами весит немало;
• Снять внутренние усилители в различных деталях кузова, не являющихся несущими. К примеру, можно это сделать на капоте или дверях.

Уменьшение массы автомобиля является одним из основных путей по улучшению динамических показателей машины. Одновременно с такими улучшениями, как повышение аэродинамики или реформы в области усовершенствования сцепных свойств машины с дорожным покрытием, снижение веса авто может кардинально изменить общие показатели.

Методы решения поломок

Теперь, когда стали известны основные неисправности, можно перейти непосредственно к методам решения проблемы. Поскольку, мотор имеет достаточно простую конструкцию, даже начинающий автолюбитель сможет устранить неисправность. Итак, перейдём непосредственно к рассмотрению ремонтных операций.

Плавающие обороты

Почему плаваю обороты мотора? Это связано со сжиганием топлива в цилиндрах. Если рассматривать этот вопрос на холостых оборотах, то зачастую причина кроется в карбюраторе. Неисправность регулятора холостого хода или неправильно отрегулирована подача воздушно-топливная смесь. Зачастую, автомобилисты, чтобы устранить эффект перебирают карбюратор, при этом заменив винт регулировки холостого хода.

В случае если плавают обороты на горячую, то, скорее всего, в цилиндрах происходит сгорание топлива не полностью или сбитое зажигание. В данном случае, необходимо отрегулировать карбюратор и провести диагностику состояния зажигания. Также, плавают обороты, когда на двигатели прогорели клапаны. В этом случае, необходимо демонтировать головку блока цилиндров и посмотреть состояние узла. Когда ГБЦ снять рекомендуется осмотреть состояние поршневого механизма.

Троит мотор

Как и в случае с плавающими оборотами, троение силового агрегата вызвано неправильной воздушно-топливной смесью или неисправностью зажигания. В данном случае, необходимо причину искать в подачи топлива, воздуха или искры. Чтобы достоверно убедиться в неисправности одной из систем, стоит провести диагностические операции каждого узла по отдельности.

Так, как показывает практика, автомобилисты начинают смотреть систему зажигания, а именно состояние и работоспособность свечей зажигания и высоковольтных проводов. В случае, обнаружении поломки, стоит заменить элемент, а затем повести диагностику — пропала ли проблема.

Если зажигание ничего не дало, то переходят к осмотру подачи воздуха, поскольку именно через этот узел лежит путь к подаче топлива. Элемент воздушного фильтра осматривается визуально и если он слишком грязный, то его рекомендуется заменить. Плановое техническое обслуживание узла должно проводиться каждые 20 000 км пробега.

Если проблема не обнаружилась, то стоит перейти к подаче топлива. Так, автомобилисту необходимо диагностировать состояние карбюратора и топливного насоса. В случае если один из элементов вышел со строя или плохо работает, его необходимо отремонтировать или заменить.

Перегрев силового агрегата

Почему греется двигатель ВАЗ 2107 карбюратор? Это связано с тем, что моет быть недостаток охлаждающей жидкости в системе. Чтобы проверить показатель необходимо посмотреть уровень ОЖ в расширительном бачке.

Самой частой проблемой всей «классики» является вышедший со строя термостат, который заклинивает в закрытом виде и охлаждающая жидкость циркулирует по малому кругу. Таким образом, ОЖ не успевает охлаждаться за круг. Вышедший со строя термостат можно определить по частому включению электровентилятору и растущей стрелке температуры.

Передняя подвеска

На передке ВАЗовской «шестёрки» стоит более сложная конструкция подвески, поскольку спереди колёса являются управляемыми и именно на эту часть машины приходятся большие нагрузки. Подвеска передней части автомобиля является независимой двухрычажной с винтовыми цилиндрическими пружинами, гидравлическими амортизаторами и стабилизатором поперечной устойчивости.

Схема передней подвески Ваз 2106: 1 — подшипники ступицы; 2 — колпак ступицы; 3 — гайка; 4 — цапфа поворотного кулака; 5 — манжета; 6 — ступица; 7 — тормозной диск; 8 — защитный чехол верхнего шарового пальца; 9 — верхний шаровой палец; 10 — подшипник (вкладыш) верхней опоры; 11 — верхний рычаг; 12 — буфер хода сжатия; 13 — изолирующая прокладка пружины; 14 — амортизатор; 15 — подушка крепления амортизатора; 16 — ось верхнего рычага; 17 — резиновая втулка шарнира; 18 — наружная втулка шарнира; 19 — регулировочные шайбы; 20 — поперечина подвески; 21 — подушка штанги стабилизатора; 22 — штанга стабилизатора; 23 — ось нижнего рычага; 24 — нижний рычаг; 25 — обойма крепления штанги стабилизатора; 26 — пружина; 27 — резиновая втулка пружины амортизатора; 28 — нижняя опорная чашка пружины; 29 — поворотный кулак; 30 — вкладыш обоймы нижнего шарового пальца; 31 — подшипник нижней опоры; 32 — нижний шаровой палец

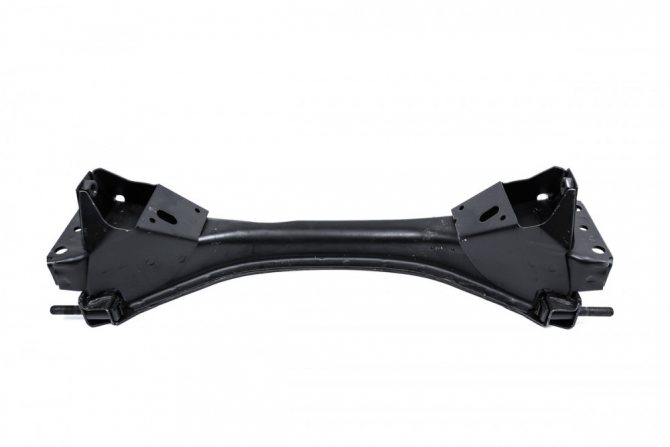

Поперечина

Передняя балка является силовым элементом объёмной конструкции. Материалом изготовления изделия является сталь. Расположена поперечина в подкапотном пространстве снизу. На неё через подушки фиксируется силовой агрегат, а также нижние рычаги системы амортизации.

Поперечина является силовым элементом, к которому крепится двигатель и нижние рычаги подвески

Рычаги

Подвеска передка состоит из четырёх рычагов — двух верхних и двух нижних. Нижние элементы фиксируются к поперечине с помощью оси. Между балкой и осью расположены шайбы и регулировочные прокладки, которые изменяют развал и угол наклона оси поворота переднего колеса. Ось верхнего рычага представляет собой болт, который проходит через стойку брызговика. В отверстиях рычагов установлены резинометаллические изделия — сайлентблоки, посредством которых рассматриваемые элементы подвески могут двигаться. При помощи шаровых шарниров к рычагам монтируется поворотный кулак (цапфа). На нём при помощи роликоподшипников конического типа фиксируется ступица колеса с диском тормозной системы. На цапфе ступица поджимается гайкой, причём справа крепёж имеет левую резьбу, а слева правую.

Рычаги передней подвески соединяют и удерживают элементы амортизационной системы

Амортизаторы

Посредством амортизаторов обеспечивается плавный ход автомобиля, т. е. исключается подпрыгивание на неровностях. Спереди и сзади устанавливаются практически одинаковые по конструкции демпферные устройства. Разница заключается в размерах, способах монтажа и наличии у переднего амортизатора буфера. Передние демпферы монтируются нижней частью к нижнему рычагу, а сверху крепятся на опорном стакане.

Амортизатор в конструкции подвески обеспечивает плавный ход автомобиля

Таблица: параметры амортизаторов «шестёрки»

Артикул	Диаметр штока, мм	Диаметр корпуса, мм	Высота корпуса (без учёта штока), мм	Ход штока, мм
2101–2905402 2101–2905402–022101–2905402–04 (перед)	12	41	217	108
2101–2915402–02 2101–2915402–04 (зад)	12,5	41	306	183

Пружины

На «шестёрке» устанавливаются цилиндрические пружины, которые верхней частью через прокладку и опорную чашку упираются в стойку, а нижней — в углубление нижнего рычага. Назначение упругих элементов — обеспечение необходимого клиренса автомобиля и сглаживание ударов во время движения по неровной дороге.

Пружины являются упругим элементом, который обеспечивает клиренс и сглаживает удары при езде по неровностям

Стабилизатор

Стабилизатор является деталью, уменьшающей крены кузова при поворотах Выполнен он из специальной стали. Посередине изделие фиксируется к передним лонжеронам через резиновые элементы, а по краям — к нижним рычагам.

Для уменьшения кренов при поворотах в подвеске используется поперечный стабилизатор

Шаровая опора

Шаровые опоры подвески передка представляют собой шарнир, благодаря которому машина способна маневрировать и ровно двигаться. К тому же эти элементы позволяют легко управлять передними колёсами. Опора состоит из корпуса с шаровым пальцем и защитного элемента в виде резинового пыльника.

Передняя подвеска содержит 4 шаровых опоры, которые соединяют рычаги и поворотный кулак между собой

Назначение задних пружин на ВАЗ 2107

Задние пружины необходимы для обеспечения комфортной езды. Они являются важнейшей частью подвески и успешно гасят тряску, возникающую при езде по неровной дороге. Ещё пружины не позволяют автомобилю опрокинуться при входе в очень крутой поворот. И наконец, при езде по ровной дороге пружины удерживают кузов машины на постоянной высоте.

Внешне пружина представляет собой стержень, выполненный из конструкционной стали и скрученный в спираль. Подвески самых первых автомобилей оборудовались рессорами. Но сейчас практически на всех машинах стоят пружины, потому что места в кузове они занимают меньше, а обслуживать их — легче. На ВАЗ 2107 помимо пружин стоят ещё и амортизаторы, главной задачей которых является гашение колебаний, возникающих в результате работы пружины.

О жёсткости автомобильных пружин

Говоря о назначении пружин, нельзя не остановиться на такой важнейшей их характеристике, как жёсткость. У автолюбителей принято делить подвески на «жёсткие» и «мягкие». На ВАЗ 2107 используются оба вида подвесок. А их использование обусловлено назначением машины.

Если владелец «семёрки» любит скорость и предпочитает агрессивный стиль вождения, он устанавливает жёсткую подвеску, которая делает машину максимально устойчивой на крутых виражах. А если водитель не привык торопиться, то ему стоит поставить мягкую подвеску, обеспечивающую максимальный комфорт при езде по неровным дорогам. Жёсткость пружин «семёрки» зависит от следующих параметров:

• диаметр пружинного стержня. С увеличением диаметра стержня растёт и жёсткость пружины;
• диаметр самой пружины. Под диаметром пружины подразумевается диаметр цилиндра, образованного скрученным пружинным стержнем. Чем больше этот диаметр, тем мягче будет пружина;
• количество витков. Чем больше витков в пружине, тем она мягче;
• форма. Пружины могут быть цилиндрическими, бочкообразными и коническими. Цилиндрические считаются самыми жёсткими, бочкообразные самыми мягкими, а конические занимают промежуточное положение между цилиндрическими и бочкообразными.

Производители багажников

Багажники на водостоки выпускались со времен СССР. Но из-за чашеобразной формы и малого числа точек соприкосновения с грузом советские конструкции канули в лета. Хотя их можно встретить сегодня в качестве раритета или «неубиваемой» площадки для перевозки сельскохозяйственной продукции.

В настоящее время багажные приспособления изготавливаются из легких прочных сплавов с применением антикоррозионного покрытия.

Грузоподъемность 70 кг. Цена от 450 до 900 рублей в зависимости от длины перекладин. Отличный бюджетный вариант, но на скорости показывает низкую аэродинамику – шумит.

На «Семерку» устанавливают багажные корзины. Они создают необходимый объем для мелкогабаритных личных вещей. А вот боксы на 2107 явление редкое. Если только это машина, прошедшая тюнинг внешнего вида. Тогда форма аэробокса сочетается с изгибами автомобиля.

Видеоролик о установке багажника на водостоки

В конце следует добавить два главных правила для установки багажного приспособления на водостоки ВАЗ-2107:

1. Соблюдать центровку от лобового и заднего стекла.
2. Производить равномерную затяжку болтовых соединений.

А также ухаживать за крышей и эксплуатировать багажник в соответствии с инструкцией.

Выпуск легендарной семерки на Волжском автозаводе начался в марте 1982 года и продолжался более 30 лет. Машина до сих пор пользуется заслуженной популярностью в нашей стране и за рубежом. Габариты автомобиля позволяют относить его к B классу по международному стандарту или второй группе — по национальной. ВАЗ 2107 и в настоящее время собирается на Ижмаше и на в Чеченской Республике.

Семерка поставлялась на экспорт под названием Lada 1500, Riva или Nova. Она представляет собой улучшенный люксовый вариант модели 2105. В конструкцию прототипа были внесены ряд изменений, в частности изменена электрическая схема, навесное оборудование и сам двигатель. ВАЗ 2107 имеет салон с улучшенной отделкой, в переднем ряду установлены кресла с интегрированными подголовниками.

Размеры и характеристики

Вне зависимости от комплектации ВАЗ 2107 имеет следующие размеры:

— длину – 4126,

— ширину – 1620,

— высоту – 1435.

— снаряженную массу (сколько составляет вес авто с оборудованием и материалами) – 1030 кг,

— полную массу (сколько весит снаряженное авто с пассажирами и грузом)– 1430 кг

Автомобилисту необходимо знать не только стандартные параметры своей машины, но еще и контрольные размеры.

Контрольные размеры (точки) обычно необходимы при восстановлении автомобиля после аварии. Если вы покупаете авто с пробегом, зная такие контрольные размеры, вы сможете легко узнать, попадала ли машина в ДТП. Такая геометрия поможет при восстановлении кузова, а также других важных деталей.

Основные контрольные размеры подробно расписывает схема ниже:

Линейные размеры наглядно определяет следующая схема:
