Разборка коробки передач

Отличие пятиступенчатой коробки

Основное отличие этого типа коробки заключается в том, что на выходе из картера установлены более удлиненные вторичные валы, а в остальном устройство то же. На эти удлиненные валы устанавливаются два шестерни:

• ведущая;
• ведомая, для пятой передачи, совмещенная с синхронизатором.

Также отличием этой системы является отсутствие передаточной втулки на переключении. Числа передач в главном передающем элементе может быть разным и зависеть от производителя. Числа маркируются на ведомых шестернях передающих элементов, маркируются они специальной краской.

Кроме того, подшипники шарикового характера валов вторичной и первичной валовой системы располагаются в картерных гнездах, они накрываются специальной пластиной. Пластинчатая деталь крепится к покрытию картера четырьмя винтами. Крышка задней части системы передаточного типа выполняется более глубокой формы. На пятую передающую подачу ваз 2109 устанавливается синхронизатор, который снабжен одним блокировочным кольцом, потому что он имеет только единственный передающий элемент. Специальная шестерня пятого передающего момента устанавливается на шлицы вала первичного типа.

Как устранить неисправности КПП ВАЗ 2109

Итак, выше мы перечислили основные неисправности КПП ВАЗ 2109, как определить неисправность и как ее устранить, мы расскажем ниже.

трудно включить передачу

Причина:

1. ошибка при регулировке сцепления.
2. Заел трос или тяга привода.
3. Заел шток вилки, шток переключения скоростей.
4. Заела одна из деталей КПП: вилка, ползунок, синхронизатор.
5. Несцентрирована задняя часть картера сцепления.
6.Масло подобрано неправильно.
7.Вышли из строя блокирующие кольца синхронизатора. Истерлись конические поверхности ведомых шестерен.

Решение:

1. Отрегулировать сцепление.
2. Определить причину, смазать.
3. Проверить крепление шарнира рычага. Проверить, плотно ли закручены болты на крышке механизма управления. Обязательно осмотреть штоки , а также отверстия штоков в картере, сальники, заднюю секцию картера. Все выявленные неисправности – починить.
4. Разобрать коробку, осмотреть детали. Изношенные или поврежденные – заменить.
5. Разобрать, проверить КПП. Изношенные детали заменить.
6. Заменить масло
7. Проверить зазор между зубцами шестерни и блокирующим кольцом. Если все исправно, то зазор должен составлять не меньше 0.77 мм. Если зазор нормальный, проверьте конические плоскости блокирующего кольца и шестеренки.

скрежет при переключении

Причина:

1. Неправильно отрегулировано сцепление.
2. Заела тяга или трос привода.
3. Несцентрирован картер сцепления.
4. Упал уровень масла или масло неправильно подобрано.
5. Износились или вышли из строя детали переключения передач или синхронизатора.

Решение:

1. Отрегулировать сцепление.
2. Смазать трос или тягу, устранить неисправности.
3. Проверить соответствие отверстий в задней части картера.
4. Заменить или долить масло, проверить наличие утечек.
5. Разобрать КПП, проверить детали при необходимости заменить.

повышенный уровень шума

Проблема:

1. Болты картера, КПП или сцепления откручены.
2. Внутрь КПП попали посторонние частицы.
3. Износились или повредились внутренние детали КПП.
4. Несцентрирован картер сцепления.

Решение:

1.Проверить боты, при необходимости затянуть
2. Полностью слить масло, тщательно вымыть картер, поменять масло.
3. Снять и разобрать коробку, проверить детали, поврежденные заменить.
4. Проверить центровку отверстий в задней части сцепления (на картере).

передачи «вылетают»

Проблема:

1. Ослабилось крепление рычага переключения передач.
2. Вышел из строя вкладыш кулисы или ослабилась гайка кулисы.
3. Износился первичный вал коробки или роликовый подшипник.
4. Износилась или вышла из строя один из элементов механизма переключения передач – вилочка, ползунок, муфта, фиксатор, и.т.д. Возможно, повреждена крышка.
5. Износились или вышли из строя зубцы шестеренок или синхронизатора, повреждены упорные шайбы либо ведомые шестеренки вторичного вала.
6. Вышла из строя втулка направляющего подшипника.

Решение:

1. Проверить крепление на износ, подтянуть крепления, если они ослабли.
2. Демонтировать рычаг переключения передач, осмотреть нейлоновый вкладыш кулисы, подтянуть гайку или заменить вкладыш.
3. Разобрать КПП, заменить первичный вал или, при необходимости, роликовый подшипник.
4. Снять верхнюю крышку коробки, проверить детали механизма переключения. Поврежденные детали заменить.
5. Полностью снять коробку, разобрать, осмотреть, при необходимости заменить поврежденные детали.
6. Поменять втулку направляющего подшипника.

не выключается одна из передач

Причина:

1.Износились или вышли из строя штоки (шток), ослаб винт ползуна, ослабла пружина среднего фиксатора.
2. Истерлись зубья шестерен промежуточного, первичного вала или же вала шестерни задней скорости.
3. Вышел из строя сам рычаг переключения передач или одна из деталей механизма переключения.

Решение:

1. Проверить детали, заменить сломанные.
2. Снять и разобрать КПП, при необходимости установить новые детали.
3. Проверить состояние рычага, устранить неисправности, снять КПП, проверить механизм переключения передач.

Общие рекомендации по сборке КПП ВАЗ 21099

конические подшипники дифференциала без необходимости не меняйте – иначе придётся регулировать зазор между зубьями шестерен главной передачи;
игольчатые подшипники шестерен замените лучше все;
при сборке устанавливайте только новые сальники;
обратите внимание на установку блокирующих колец синхронизаторов – напротив пазов для сухарей скользящей муфты должны быть меньшие по высоте выступы на кольце;
болты, крепящие вилки на штоках и упорную пластину подшипников, устанавливайте на резьбовой герметик;
прокладки между частями картера лучше использовать картонные, а не паронитовые;
пока КПП снята и разобрана, не лишней окажется замена передней втулки стартера и втулки вилки сцепления.

И наконец, перед установкой КПП снимите корзину сцепления, чтобы оценить состояние дисков муфты– пока доступ к ней открыт.

Замена коробки

Замена коробки на ваз 2109 выполняется в два этапа это – снятие старой коробки и установка на ее место новой, начнем по порядку, со снятия:

• Сначала снимаем брызговик, затем защиту картера (если она имеется)
• Сливаем масло с коробки (если оно там есть, лучше перестраховаться)
• Срываем гайки приводов и колес
• Когда снятие выполняется на яме, тогда необходимо приподнять домкратом и вывесить на «козелках» (либо больших деревянных чурках) переднюю часть машины
• Нужно непременно отключить (снять) клеммы аккумулятора
• Далее снимаем трос сцепления
• И отключаем трос спидометра
• Затем, на поднятой машине, откручиваем ее шаровые опоры (рекомендуем откручивать два болта, крепящих шаровую к «кулаку» на фото болты отмечены стрелками)

Выкручиваем болты, которыми шаровая прикреплена к кулаку

Затем срываем и снимаем с машины левую продольную растяжку

Срываем и вынимаем продольную растяжку, ее крепления обозначены красным цветом

Теперь зовите помощника, чтобы выдернуть оба привода из коробки, помощник пусть внутреннюю гранату натягивает с помощью плоской монтировки (чтобы не возиться со снятием привода), а вы резко дергаете за колесо, чтобы вытащить привод из коробки

Помощник выдавливает гранату плоской монтировкой

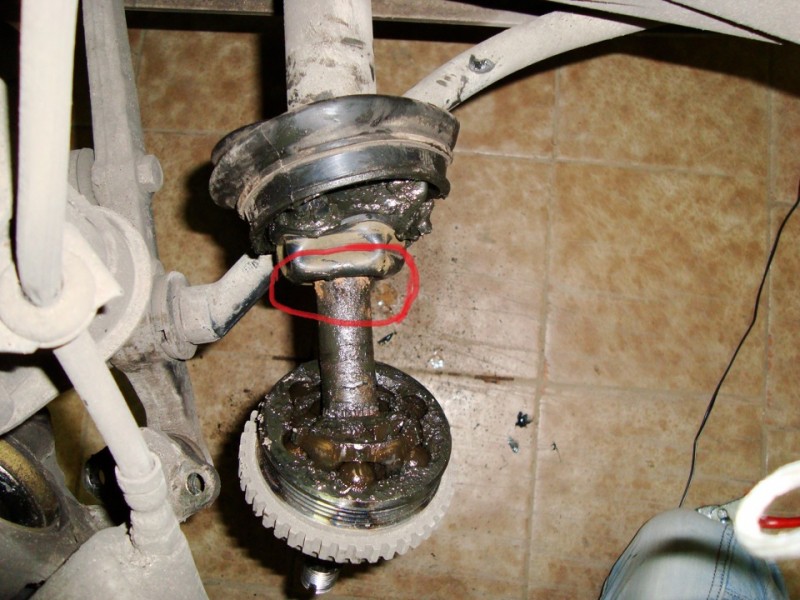

Полезный совет: после того, как вы сняли один привод, чтобы избежать поворота либо рассыпания дифференциала, нам необходимо вставить на его место в коробку специальный чопик, стопор либо старую гранату

• Откручиваем центральные гайки обоих приводов и снимаем их
• Далее снимаем стартер

Откручиваем крепящие болты стартера

Отключаем массовый провод Снимаем разъем с датчика включения заднего хода От коробки откручиваем снизу защитный кожух маховика Отсоединяем кулису рычага переключения передач (важно не забыть предварительно, наметить ее положение)

Откручиваем и стаскиваем кулису, наметив непременно ее положение

Затем надо поочередно открутить все четыре точки, в которых крепится к двигателю коробка передач Важно обязательно зафиксировать двигатель, либо подпереть его гидравлическим домкратом снизу, либо вывесив через доску, которая опирается на стаканы лонжерона, чтобы на ваз 2109 снять коробку Придерживая коробку, откручиваем и снимаем все опоры (и «подушки») крепления КПП своими руками Затем с помощником вдвоем, слегка пошатывая, отводим коробку от двигателя в сторону, необходимо около 10-ти сантиметров, чтобы первичный вал освободился и вышел из диска сцепления и корзины Выполняя снятие надо быть очень осторожными, чтобы не повредить лепестки корзины сцепления первичным валом На ваз 2109 снятие коробки передач завершено

Снятие коробки занятие трудоемкое, поэтому чтобы избежать повторного снятия через пару дней, заодно:

• Необходимо проверить исправность всех узлов и частей (таких как диск сцепления, выжимной подшипник, корзина, и так далее)
• Так же проверить центровку всего комплекта сцепления, и смазать шлицевые соединения первичного вала, а так же фланца выжимного подшипника

Теперь вопрос на ваз 2109 как снять коробку закрыт.

Ставим на место новую коробку

Замена коробки передач на ваз 21093 на новую, после снятия старой. При этом точно обойтись без помощи напарника и выполнения таких действий:

• Мотор, зафиксированный домкратом либо растяжкой, приспускаем на 10-15градусов
• Поднимаем и вставляем новую коробку до упора (при этом не допускается стягивание коробки с двигателем болтами, вам необходимо вручную плотно посадить коробку впритирку к двигателю)
• Затягиваем четыре точки крепления
• Затем устанавливаем опоры (подушки) КПП
• Надеваем и регулируем длину троса сцепления (при этом педаль сцепления, располагается на 1сантиметр выше, чем тормозная педаль)
• Устанавливаем и подключаем стартер и датчик включения задней скорости
• Ставим на место защиту маховика, потом трос спидометра и за ним массовый провод
• Подключаем и регулируем механизмы переключения передач (ставим по отметке рычаг выбора передач или по «нейтрали», ориентируясь на первую скорость)
• Собираем ходовую часть (вставляем приводы, прикручиваем шаровые опоры, устанавливаем растяжки)
• Опускаем машину на колеса, затягиваем центральные гайки приводов (с усилием в 23 -25 килограмма на метр, примерная длинна рычага около1-1.5метра)
• Заливаем масло до уровня, (если не сливали, тогда свежее)

Наша инструкция по замене окончена, процедура доступна и выполнима без обращения на СТО, непонятные вопросы по поводу замены прояснит видео.

Замена воздушного фильтра

Для замены воздушного фильтра понадобится крестовая отвёртка и фильтрующий элемент.

Замена воздушного фильтра производится следующим образом:

1. открутить четыре винта крепления крышки корпуса;
2. извлечь фильтрующий элемент, запомнив при этом расположение нанесённой на нём стрелки);
3. вставить фильтрующий элемент (нанесённая на нём стрелка должна совпадать с направлением потока;
4. закрыть крышку;
5. одновременно закрутить четыре винта крепления, без перекосов.

Рекомендуется производить замену фильтров через каждые 30 000 км пробега, но можно и чаще, если эксплуатация автомобиля происходит в условиях повышенной концентрации пыли в воздухе.

Особенности ремонта

Данный процесс производится на снятой с автомобиля коробке. Операция состоит из нескольких этапов:

1. Снятие щупа из КПП.
2. Демонтаж кронштейна троса сцепления и задней крышки.
3. Откручивание болта вилки пятой скорости, а также гаек первичного и вторичного вала.
4. Демонтаж шестерни пятой передачи с вилкой вторичного вала и синхронизатором.
5. Извлечение упорной пластины и втулки из вторичного вала.
6. Демонтаж шестерни пятой передачи.
7. Откручивание винтов упорных шайб вторичного вала и стопорных колец подшипников.
8. Снятие пробок, пружин и шариков фиксаторов заднего хода. Процесс производится на наклоненной коробке.
9. Откручивание болта крепления и 12 гаек картера трансмиссии. Элемент отделяется от картера сцепления шлицевой отверткой.

После разбора КПП ВАЗ-2109 заменить нужно все изношенные элементы:

• Подшипники.
• Валы.
• Шестерни.
• Шток переключения передач.
• Сальник полуосей и валов.

Сборка КПП ВАЗ-2109 производится в обратной последовательности. Картер садится на новый герметик.

Основополагающим принципом, которому должно отвечать конструктивное устройство коробки передач «ВАЗ 2109», является достижение увеличения эксплуатационных характеристик транспортного средства в совокупности с минимизацией расхода топлива. Основными инструментами реализации данных задач в механических трансмиссиях вообще, и в МКПП «ВАЗ 2109» в частности, служат:

Рациональность подбора числа передач.

Оптимизация величины передаточных чисел.

Рост качественного уровня процесса переключения передач.

Важность последнего трудно переоценить, поскольку плавность переключения гарантирует не только существенное повышение степени надежности систем, узлов и агрегатов автомобиля, но и снижение астеничности (утомляемости) водителя. Устройством, обеспечивающим плавность переключения, является синхронизатор коробки передач «ВАЗ 2109», схема которой представлена ниже

Синхронизация передач переднего хода выполняется при помощи выравнивания частоты вращения вторичного вала КПП и частоты вращения шестерен постоянного зацепления, свободно на нем вращающихся.

Разборка КПП «ВАЗ 2109»

Основными показаниями к выполнению данного процесса, характеризующегося достаточной трудоемкостью, служат: замена элементов коробки передач, вышедших из строя, или проведение капитального ремонта. Предварительные мероприятия включают в себя:

Lada Kalina: самостоятельный ремонт

Многие неисправности Lada Kalina водитель в состоянии устранить при ремонте своими руками. Например, несложно исправить:

• избавиться от воздушных пробок;
• устранить дребезг рычага коробки передач;
• выполнить демонтаж и монтаж нового воздушного фильтра двигателя;
• произвести демонтаж и монтаж новой помпы;
• произвести демонтаж и монтаж нового выпрямительного блока в генераторе;
• заменить наружный шарнир равных угловых скоростей привода рулевого управления;
• демонтировать и установить наружный наконечник рулевой тяги;
• выполнить демонтаж и монтаж нового модуля зажигания.

Lada Kalina-1 – надёжный, неприхотливый автомобиль, пригодный для проведения самостоятельного ремонта. Для успешного ремонта надлежит иметь опыт его проведения на аналогичных моделях, чётко придерживаться инструкций по технике безопасности, технологии выполнения ремонтных работ, использовать исправный инструмент хорошего качества, выполнять работы применением специальных съёмников и специального оборудования.

Демонтаж и Монтаж наружного ШРУСа Lada Kalina

Для производства демонтаж и монтаж наружного ШРУСа Lada Kalina-1 необходимо иметь торцевые головки на 17 и 30, вороток (трещотка), удлинитель для воротка, домкрат, противооткатные упоры, молоток, тиски.

Работы по разборке следует производить в следующей последовательности:

1. демонтировать болты крепления с колеса и ступичную гайку (с использованием трещотки);
2. выставить противооткатные упоры под задние колеса;
3. установить автомобиль на домкрат и вывесить колесо;
4. снять колесо и подложить его под автомобиль для устойчивости рядом с домкратом;
5. открутить два болта крепления шаровой опоры к поворотному кулаку (с помощью удлинителя для трещотки);
6. вывернуть руль максимально в сторону и слегка оттянуть поворотный кулак со стойкой, при этом извлечь наружную часть ступицы вместе со ШРУСом (при помощи слабых ударов молотка);
7. снять старые пыльники и хомуты (заменить в дальнейшем на новые);
8. снять ШРУС (с помощью съёмного устройства или молотка, причём, удары молотком по ШРУСу следует проводить, вращая его по полуоси).

Работы по демонтажу следует считать законченными при «голой» полуоси.

Порядок сборки:

1. смазать полуось специальной смазкой;
2. надеть пыльник на полуось;
3. новую смазку добавить в ШРУС;
4. произвести монтаж ШРУС на полуось, на прежнее место (используя молоток и брусок, слегка ударяя молотком);
5. удалить воздух из пыльника и закрепить гранату хомутами;
6. одеть поворотный кулак;
7. зафиксировать новую гайку ступицы;
8. надеть колесо;
9. затянуть гайки;
10. снять автомобиль с домкрата.

По окончании процесса следует произвести проверку правильности ремонта. При испытании на вывернутых в стороны колёсах, скрип и шум не должен иметь место.

Демонтаж и монтаж наружного наконечника рулевой тяги Lada Kalina

Демонтаж и монтаж наружного наконечника рулевой тяги Lada Kalina-1 можно произвести на обычной ровной площадке. Достаточно для этой операции иметь пассатижи 13, 19,27. Рекомендовано:

1. демонтировать нужное переднее колесо. Для предотвращения произвольного отката автомобиля устанавливаются специальные упоры 2 шт. (под задние колёса и под порог – 1 шт.), под порог – специальную опору;
2. гайку крепления рулевой тяги рычага очистить и нанести в область резьбового соединения WD-40 (для облегчения процесса отвинчивания гайки);
3. ослабить затяжку болта крепления наконечника рулевой тяги;
4. следует сжать и извлечь шплинт;
5. ослабить затяжку гайки и с использованием специального съёмника произвести выпрессовку шарнира съёмника;
6. отвернуть гайку крепления рулевой тяги и вывести тягу из отверстия;
7. отвернуть наконечник от рулевой тяги;
8. при необходимости заменить тягу рулевой трапеции и отвернуть её;
9. снять уплотнительное кольцо защитное кольцо чехла;
10. снять пружинное кольцо;
11. снять защитный чехол;
12. следует очистить верхний слой смазки (при попадании грязи под пыльник изнутри, производится только замена шарнира). Если грязь отсутствует, следует нанести новую смазку под пыльник;
13. произвести монтаж пружинного и уплотнительного кольца;
14. обязательно следует произвести проверку правильности установки колец и плотности прилегания кромок чехла;
15. произвести монтаж наконечника в обратном порядке. Во время процесса монтажа следует произвести проверку параллельности шарнира опорной плоскости рычага поворота;
16. завернуть гайку на шарнире до ближайшей прорези и вставить штифт.

Разборка

Сняв КПП, можно приступать уже непосредственно к главному — разборке. Это позволит вам по ходу работы менять поврежденные элементы, определять имеющиеся неисправности и своими силами решать возникающие проблемы.

1. Зачистите и тщательно отмойте все наружные поверхности коробки передач.
2. Разместите коробку в вертикальном положении и демонтируйте заднюю крышку.
3. Снимите кронштейн троса сцепления, после чего резиновым молотком сбейте заднюю крышку с КПП.
4. Извлеките старую уплотнительную прокладку. Она пойдет под замену.
5. Включите любую из двух передач — 3 или 4.
6. Открутите болт, который удерживает 5 передачу, после чего включите ее.
7. Одновременное включение указанных скоростей позволит зафиксировать вал и не допустить его проворачивание.
8. Открутите гайку на вторичном валу, а затем и на первичном.
9. Снимите синхронизатор 5 скорости вместе с вилкой.
10. Извлеките вилку из муфты. Синхронизатор снимайте максимально аккуратно. Если допустить схождение муфты со ступицы, подпружиненные шарики, которые фиксируют синхронизатор, попросту рассыпятся.
11. Снимите кольцо блокировки синхронизатора 5 скорости.
12. Извлеките ведомую шестерню 5 скорости со вторичного вала.
13. Извлеките упорного кольцо, расположенное на игольчатом подшипнике.
14. Снимите сам игольчатый подшипник с шестерни 5 скорости.
15. Демонтируйте ведущую шестерню с ведущего вала и снимите пластину подшипника.
16. Теперь со вторичного вала следует удалить втулки игольчатого подшипа, а также извлечь упорную шайбу.

Ювелирная работа

1. Достаньте кольцо, которое фиксирует подшипник первичного вала, а затем аналогичного кольцо вторичного вала.
2. Открутите пробку фиксатора и извлеките шарик, пружинку фиксатора. Далее вы сможете достать еще пару фиксаторов.
3. Снимите заднюю опору двигателя.
4. Открутите пробку фиксатора задней передачи, наклоните коробку и достаньте таким образом шарик фиксатора и пружину.
5. Демонтируйте крепежные болты картера сцепления и картера коробки.
6. Действуя максимально аккуратно, рассоедените два агрегата. Чтобы это сделать, в картерах имеются пазы, куда вставляются концы отвертки. Покачивая, можно без особых проблем рассоединить элементы.
7. Снимите картер коробки передач.
8. Открутите болт крепления вилки переключения 1 и 2 скоростей.
9. Снимите вилку и шток.
10. Открутите болт крепления вилки 3 и 4 скоростей.
11. Выделите головку штока из зацепления с рычагом, снимите ее вместе с вилкой с вашей КПП.

Разбирая коробку на части, обязательно обращайте внимание на состояние элементов. Если вовремя обнаружить неисправности и заменить компоненты КПП, можно обойтись недорогим, но очень эффективным самостоятельным ремонтом

Разобранная КПП

На что обратить внимание

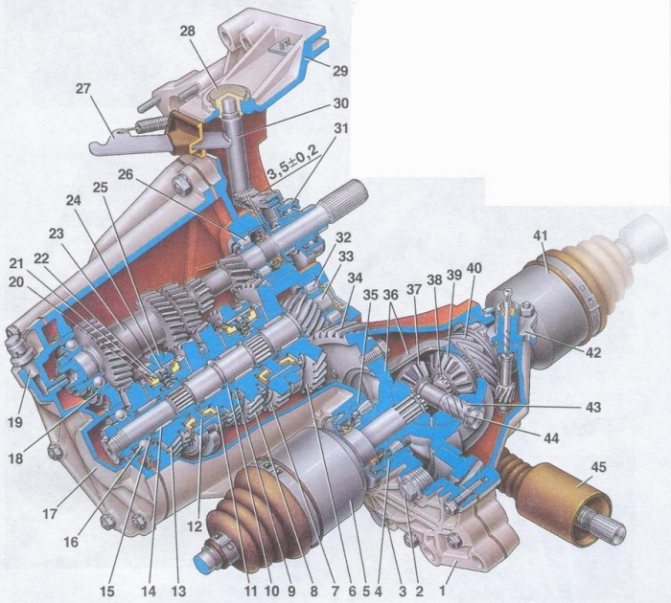

Итак, следуя инструкции, разбираем КПП вашего ВАЗ 2109

Попутно обращаем внимание на следующие моменты:

• Подшипники. При их износе возникает гул коробки. Плюс изношенные подшипники негативно влияют на состояние прочих элементов КПП;
• Синхронизаторы и уплотнительные шайбы. Если их состояние оставляет желать лучшего, то передачи плохо переключались именно из-за них. Замените их;
• Система сцепления, сухари, фиксаторы ступицы муфты. Все это подлежит отдельной замене при наличии следов износа, дефектов;
• Блокирующие кольца, синхронизаторы. При наличии сколов, зазубрин даже и не думайте над альтернативными решениями, сразу меняйте;
• Дорожки подшипников. Со временем они изнашиваются. При обнаружении следов выработки выполните полную замену. В таком состоянии им осталось совсем чуть-чуть до поломки;
• Зазор между шестеренками и блокирующими кольцами. В норме он составляет не меньше 0,6 мм. При отклонениях решение одно — замена колец;
• Стопорные кольца. При потере упругости эти элементы следует обязательно менять, поскольку свои функции они более выполнять не смогут.

Собирая КПП, не забудьте смазать новые прокладки слоем литола. А при запрессовке сальников делайте это рабочей кромкой внутрь. Металлическая обойма должна располагаться с наружной стороны.

https://youtube.com/watch?v=cgCFhYP17

В процессе обратной сборки коробки передач следует обрабатывать все трущиеся компоненты маслом, не забывать про герметик для соединения картеров сцепления и КПП. Сделать все своими руками вполне реально.

 Загрузка …

Как Разобрать Кпп Ваз 2109

Ваз 2109 — разборка коробки

Процесс разборки коробки на автомобиле ваз 2109 довольно трудозатратный. Разборку делают с целью выполнения полгого ремонта кпп и подмены вышедших из строя частей.

Подготовьте стандартный набор инструментов, снимите коробку с автомобиля, отлично очистите ее от грязищи, продуйте сжатым воздухом и установите на верстак на опоры, чтоб зафиксировать ее в устойчивом состояние.

Порядок проведения работ смотрится последующим образом:

Сначала нам нужно снять кронштейн троса сцепления и заднюю крышку. Крышка крепится шестью гайками, которые отворачиваем, после чего отворачиваем болт крепления кронштейна. Постучите по крышке молотком, чтобы стронуть ее с места и снимите. Под крышкой расположена уплотнительная прокладка, ее тоже снимаем и не зависимо от ее состояния меняем на новую при выполнение сборки.

Далее включаем третью или четвертую передачу, какую именно не имеет значения и торцовым ключом отворачиваем болт крепления вилки пятой передачи.

После чего включаем пятую передачу, переместив синхронизатор и вилку вниз, чтобы шлицы муфты вошли в зацепление с шестерней и убедившись что валы не прокручиваются, расконтриваем болты крепления вторичного и первичного валов, после чего отворачиваем их.

Берем две плоские отвертки и поддеваем ими синхронизатор пятой скорости и снимаем его вместе с вилкой. При его снятие будьте осторожны, чтобы не высыпались подпружиненные шарики муфты.

Теперь можно снять блокирующее кольцо, ведомую шестерню пятой передачи со вторичного вала. Чтобы снять шестерню, ее необходимо поддеть отверткой.

Снимаем упорную шайбу игольчатого подшипника и сам подшипник.

С первичного вала снимаем ведущую шестерню пятой передачи.

Ремонт коробки передач ваз 2109,2110,2112,2114,2170,1118

Хотите знать всё об устройстве автомобиля? ? Коробка переключения передач. Как произвести.

Далее нам необходимо снять пластину подшипников, которая закреплена винтами. Данные винты имеют большой момент затяжки, поэтому для их откручивания используем ударную отвертку.

• Снимаем втулку игольчатого подшипника со вторичного вала и упорную шайбу.
• Используя небольшую плоскую отвертку, снимаем стопорные кольца подшипников первичного и вторичного валов. Чтобы кольца удобно снимались, зафиксируйте один конец от проворачивания, а второй подденьте отверткой и вытащите кольцо из посадочного паза.

Снимите фиксаторы, отвернув их пробки и вытащив шарики вместе с пружинами. Отверните пробку и снимите фиксатор заднего хода, так же вынув его шарик с пружиной.

Снимаем заднюю опору крепления силового агрегата, отвернув два ее болта крепления к корпусу коробки.

Отсоедините корпус коробки передач от картера сцепления, отвернув двенадцать гаек его крепления. После чего поддев отверткой корпус (в специально отведенных для этого местах, чтобы не повредить стыковочный фланец) разъедините их.

Снимаем картер коробки передач и отворачиваем болты крепления вилки первой и второй передачи, после чего немного их приподняв, снимаем вилки.

Аналогичным образом отворачиваем болты крепления и снимаем шток и вилку третьей и четвертой передач.

• Снимаем шток пятой передачи, провернув его немного в сторону, чтобы головка штока вышла из рычага.
• Снимите стопорное кольцо.

Снимаем вилку и шестерню заднего хода.

• Взявшись обеими руками за первичный и вторичный валы, аккуратно снимаем их.
• Далее снимаем главную шестерню вместе с дифференциалом.

Снимаем механизм переключения передач, отвернув три болта его крепления.

• Теперь нам необходимо выпрессовать подшипник вторичного вала из своего посадочного гнезда. Для его снятия можно использовать подходящую лапку или оправку. Так же снимите сальник.
• В картере сцепления будет расположен магнит, который необходимо вынуть.
• Снимите корпус привода спидометра см. Замена корпуса привода спидометра ваз 2109.
• Снимите шарнир тяги привода переключения передач и сам шток см. Снятие и замена шарнира тяги переключения передач.

На этом основной процесс разборки коробки переключения передач ваз 2109 завершен. Промойте все детали, произведите замену вышедших из строя элементов и сборку выполните в обратной последовательности.

Разбор КПП своими руками

Демонтаж коробки необходимо производить в смотровой яме на эстакаде или на подъемнике.
Чтобы снять и разобрать коробку ВАЗ 2109 понадобятся следующие инструменты, приспособления и расходные материалы:

• Набор отверток.
• Резиновый и металлический молотки.
• Ударная отвертка (обязательно).
• Зубило.
• Набор накидных головок с «трещотками».
• Ключ, предназначенный для удаления стопорных колец.
• Чистые тряпки.
• Наждачная бумага.
• Бензин, растворитель (чтобы помыть корпус после демонтажа).
• Масло.
• Прокладки.

Выбор рабочего места зависит только от удобства и личных предпочтений. Хороший вариант – широкий крепкий стол (верстак). Все манипуляции можно проделать и на ровном полу, хотя это не совсем удобно. В общем, все что нужно для работы — чистая ровная поверхность и хорошие инструменты.

демонтаж КПП

• В первую очередь из коробки сливают все масло.
• Откручиваем болты, крепящие защиту картера.

• Отключаем от картера сцепления провод массы.
• Ослабляем гайки на наконечнике троса привода.
• Отключаем колодку от тягового реле.

• Снимаем стартер.

• Отсоединяем тягу привода от наконечника шарнира (тяга скоростей).
• Отсоединяем трос спидометра.

• Откручиваем крепление шарового шарнира рулевой тяги.
• Далее следует выпрессовать палец шарнира рулевой тяги из рычага стойки.
• Выдавливаем хвостовик ШРУСа привода колес и отводим его немного в сторону.
• Отсоединяем вторую шаровую опору.

• Демонтируем щит картера сцепления.

• Послабляем крепления, снимаем коробку.

разборка коробки

Для начала следует очистить поверхность коробки от грязи и масла, после чего помыть ее растворителем, бензином или керосином.

• Установите коробку вертикально и аккуратно снимите заднюю крышку.

• Демонтируйте кронштейн троса сцепления, после этого резиновым молотком сбейте заднюю крышку коробки.
• Снимите старую прокладку. Ее можно выбросить.
• Включите 3 и 4 передачу.
• Откручиваем бот, который удерживает 5 передачу, включаем ее.

• Откручиваем гайку сперва на вторичном валу, потом на первичном.

• Снимаем синхронизатор 5 передачи с вилкой.

• Достаем вилку из муфты. При этом следим, чтобы подпружиненные шарики, которые удерживают синхронизатор, не посыпались.
• Демонтируем кольцо блокировки синхронизатора 5 передачи.
• Достаем ведомую шестерню 5 скорости с вторичного вала.
• Демонтируем упорное кольцо игольчатого подшипника, достаем сам подшипник.
• Демонтируем ведущую шестерню первичного вала.
• С вторичного вала удаляем втулки, которые остались от игольчатого подшипника, демонтируем упорную шайбу.
• Достаем фиксирующее кольцо подшипника первичного вала, после этого снимаем кольцо с вторичного вала.
• Отвинчиваем пробку фиксатора, извлекаем шарик и пружинку.

• Демонтируем заднюю опору двигателя.
• Отвинчиваем фиксатор задней передачи (пробка), немного наклоняем корпус коробки и достаем шарик фиксатора и пружину.
• Ослабляем и полностью откручиваем болты картера сцепления, а также картера коробки.

• Отсоединяем коробку передач.
• Отвинчиваем болт, которым крепятся 1 и 2 передачи.
• Демонтируем шток и вилку.

• Откручиваем болт крепления 1 и 2 передачи.

• Отцепите головку штока от рычага, после чего снимайте ее с коробки вместе с вилкой.

В процессе разборки КПП внимательно изучайте все элементы. Если вовремя обнаружить износившуюся деталь, ее можно сразу же заменить, избежав, таким образом, дорогого ремонта. Сборка КПП ВАЗ 2109 производится строго в обратном порядке. При этом прокладку нужно обязательно заменить новой.

Машина дергается при старте, невозможно включить передачу

Не всегда причиной неисправности является сама КПП ВАЗ-2109. Ремонт ее может не спасти, если неисправен узел сцепления. А ведь именно эта система взаимодействует с КПП и двигателем. Именно через диск сцепления передается крутящий момент от маховика на вал трансмиссии. Обычно данный узел служит не менее 120 тысяч километров. Но на многих «девятках» установлены одометры старого образца, которые обнуляются на 100 тысячах.

Водителю трудно контролировать, когда была заменена та или иная деталь в сцеплении. Если машина дергается при старте, а коробка включается с трудом, скорее всего, был изношен диск. На нем стираются пластины и вылетают демпферные пружины. Также загибаются лепестки на корзине сцепления. Про подшипники мы уже сказали, что они шумят. Все это в совокупности влияет на поведение авто на дороге.

Механизм переключения передач

Механизм переключения передач обычно монтируется в крышках коробок передач и предназначен для выбора, включения и выключения передач. Кроме того, в механизме переключения передач устанавливаются устройства, исключающие включение двух передач одновременно и предотвращающие самопроизвольное выключение передач.

Основные требования, предъявляемые к этому механизму – легкость и простота управления коробкой передач, бесшумность и плавность переключения передач, надежная фиксация включенной передачи, предотвращение одновременного включения двух или нескольких передач, а также предохранение от включения на ходу передачи, противоположной движению автомобиля.
Кроме того, механизм включения должен быть надежным, долговечным, не требовательным к сложным регулировкам и прост в техническом уходе. Сбои в работе механизма переключения передач могут привести к повреждению деталей и выходу из строя такого дорогостоящего агрегата, как коробка передач.

***

Механизм переключения коробки передач грузового автомобиля (рис. 1, а) состоит из трех штоков, трех вилок, трех фиксаторов с шариками, предохранителя включения первой передачи и заднего хода и замкового устройства.
Штоки 8, 9, 11 размещены в отверстиях внутренних приливов крышки картера 1. На них закреплены вилки 5, 7, 10, соединенные с каретками синхронизаторов и с подвижным зубчатым колесом включения первой передачи и заднего хода.

Фиксаторы 4 удерживают штоки в нейтральном или включенном положении, что исключает самопроизвольное выключение передач. Каждый фиксатор представляет собой шарик с пружиной, установленные над штоками в специальных гнездах крышки картера. На штоках для шариков фиксаторов выполнены специальные канавки (лунки).
Перемещение штока с вилкой, а следовательно, синхронизатора, возможно только при приложении усилия со стороны водителя, в результате которого шарик утопится в свое гнездо.

Замковое устройство предотвращает включение одновременно двух передач. Оно состоит из штифта 12 и двух пар шариков 6, расположенных между штоками в специальном горизонтальном канале крышки картера. При перемещении какого-либо штока два других запираются шариками, которые входят в соответствующие канавки на ползунах.

С целью предотвращения случайного включения передач заднего хода или первой передачи при движении автомобиля в стенке крышки коробки передач смонтирован предохранитель, состоящий из втулки, кольца с пружиной 3 и упора.
Чтобы включить первую передачу или передачу заднего хода, необходимо отжать пружину предохранителя до упора, для чего к рычагу управления водителем прикладывается некоторое усилие.

***

Механизм переключения передач легкового автомобиля (рис. 1, б) устроен следующим образом.
Шток 14 вилки выключения третьей и четвертой передач установлен в отверстиях передней и задней стенок картера, а штоки 13 и 16 в отверстия задней стенки и прилива картера.

На каждом штоке закреплены болтом вилки 15, 21, 23 включения передач. Для удержания штоков в нейтральном положении и в одном из крайних положений, когда включена передача, в них выполнены по три гнезда, к которым поджимается пружиной 19 шарик 20 фиксатора. Фиксаторы располагаются во втулках и закрываются крышкой 18. В головке каждого штока имеется паз, в который входит нижний конец рычага переключения передач.

Замковое устройство состоит из трех блокировочных сухарей 17. Два крайних сухаря установлены в отверстиях задней стенки картера, а средний сухарь в отверстии штока 14.
При перемещении штока 13 или 16 он выдавливает сухарь, который входит в гнездо среднего штока и одновременно через средний сухарь прижимает другой сухарь к гнезду противоположного штока. Таким образом, эти штоки будут зафиксированы в нейтральном положении.
При перемещении среднего штока 14 выдавливаются сразу два сухаря и фиксируют крайние штоки 13 и 16.

***

Учебные дисциплины

• Инженерная графика
• МДК.01.01. «Устройство автомобилей»
•       Общее устройство автомобиля
•       Автомобильный двигатель
•       Трансмиссия автомобиля
•       Рулевое управление
•       Тормозная система
•       Подвеска
•       Колеса
•       Кузов
•       Электрооборудование автомобиля
•       Основы теории автомобиля
•       Основы технической диагностики
• Основы гидравлики и теплотехники
• Метрология и стандартизация
• Сельскохозяйственные машины
• Основы агрономии
• Перевозка опасных грузов
• Материаловедение
• Менеджмент
• Техническая механика
• Советы дипломнику

Олимпиады и тесты

• «Инженерная графика»
• «Техническая механика»
• «Двигатель и его системы»
• «Шасси автомобиля»
• «Электрооборудование автомобиля»
