Схема бесконтактной системы зажигания автомобилей ваз 2108, 2109, 21099

Как снять, установить деталь?

Если ЗЗ не работающий, то ему необходим либо ремонт, либо замена. Замена замка зажигания на ВАЗ 2110 производится только в том случае, если устройство не подлежит восстановлению и ремонту. Во всех других случаях его можно и нужно попытаться отремонтировать.

Итак, для ремонта не забудьте отключить АКБ и выполните следующие действия:

1. В первую очередь, необходимо открутить винты, на которых фиксируется механизм. Сначала обесточивается бортовая сеть, для этого с аккумулятора необходимо снять клемму «-». После того, как снята пластиковая накладка, отключаются подрулевые переключатели. В этом процессе откручивание болтов — это один из самых сложных шагов. Все потому, что изначально инженеры ВАЗ продумали этот момент для того, чтобы в случае взлома транспортного средства злоумышленник не мог быстро выкрутить узел. Поэтому еще на производстве у винтов срезаются грани, поэтому для демонтажа ЗЗ придется использовать зубило. С помощью зубила нужно только немного отодвинуть со своего места головки, после этого болты можно будет без проблем выкрутить, используя плоскогубцы.
2. Когда ЗЗ снят, необходимо понять, в чем заключается суть проблемы. Если нужно произвести замену лампочки подсветки, то для начала следует отключить разъем. Используя небольшие пассатижи, извлеките сама патрон с лампой. Просто поменяйте ее на новую и установите обратно.
3. Если проблема заключается в работе контактной группы, то нужно либо ее отремонтировать, либо заменить. Как показывает практика, ремонт зачастую дает необходимые результаты. Однако стоимость новых элементов для контактной группы зачастую не намного ниже, чем цена на саму группу. Так что для предотвращения возможных проблем в будущем целесообразно плностью поменять группу. Для замены с помощью отвертки необходимо просто отжать фиксаторы и извлечь компонент. Аналогичным образом, только в обратном порядке, осуществляется установка нового в соответствии со схемой замка зажигания.
4. Если необходимо поменять выключатель контроллера ключа, используя отвертку с крестовым наконечником, нужно выкрутить три болта. Затем из конструкции извлекается стержень, а потом отжимается фиксатор и демонтируется сам выключатель. В завершение нужно только установить новый элемент вместо старого.
5. Что касается монтажа, то в этом, в целом, нет ничего сложного — все действия необходимо повторить, только в обратном порядке. Но в ходе установки есть один момент, который следует учесть. Перед тем, как начать обратный монтаж, установите ключ в замке в первое положение. В таком положении блокировка руля будет невозможной. Поэтому защелка, расположенная на самом валу и выполняющая функцию блокиратора, должна без проблем зайти в соответствующий разъем на самом ЗЗ. Только после этих действий можно осуществлять монтаж устройства. Кроме того, для монтажа вам потребуются новые финты фиксации ЗЗ, поскольку старые установить будет невозможно. Когда установка завершена, необходимо удостовериться в том, что рулевое колесо будет блокироваться при извлечении ключа. Если этого не происходит, то придется также осуществить регулировку положения ЗЗ на колонке.

Замена замка зажигания ВАЗ 2108 за несколько часов

Замок зажигания представляет собой прерыватель, замыкающий/размыкающий группы контактов в системах вашего автомобиля. Изначально замок зажигания задумывался как противоугонное средство, однако в этом качестве свою функцию он практически не выполняет: даже начинающие угонщики легко (особенно – в автомобилях ВАЗ) замыкают контакты напрямую, даже при наличии дополнительных систем защиты от угона.

Однако при этом замок зажигания выполняет всё-таки важную роль в обеспечении работоспособности автомобиля, и поддерживать его в работоспособном состоянии необходимо, если вы не желаете, чтобы ваша машина в самый неподходящий момент начала «капризничать».

Потенциальные причины выхода из строя замка зажигания:

• потеря ключа зажигания;
• автомобиль не заводится;
• выход из строя контактной группы;
• замок зажигания повреждён при попытке угона.

Если причиной проблем с зажиганием является выход из строя контактной группы, для проверки этой гипотезы необходим разве что омметр. Обесточиваем «поле деятельности» (снимаем минусовую клемму аккумуляторной батареи), снимаем нижний кожух рулевой колонки, отсоединяем контакты и проверяем сопротивление. Если оно нулевое, значит, с контактами всё в порядке, если же контакты неисправны, контактную группу придётся заменить, либо же вам предстоит замена замка зажигания ВАЗ целиком.

Таким образом, наиболее частыми работами, которые приходится выполнять автовладельцу, являются замена контактной группы или личинки замка. Полная замена замка зажигания требуется крайне редко.

Замена контактной группы замка зажигания является одним из наименее затратным решением. Обесточиваем аккумулятор, снимаем кожух рулевой колонки, извлекаем замок зажигания. Следует иметь в виду, что в некоторых замках зажигания, помимо собственно проводов, имеется также стопорное кольцо. Чтобы его снять, без шила не обойтись, а по завершении замены контактной группы – помнить о необходимости установить его на место. В любом случае, прежде, чем отсоединять контакты, их желательно пометить, чтобы впоследствии легче и без дополнительных нервов их подключить именно туда, куда нужно.

В тех случаях, когда появляются проблемы с проворачиванием ключа в замке зажигания, чаще всего необходима замена личинки замка зажигания, а с этой работой справится даже человек, мягко говоря, слабо подготовленный. Да и инструментов для этого достаточно минимум – молоток и отвёртка.

Начало работ, как и в большинстве других случаев – обесточивание замка зажигания (снятие клеммы «-» с аккумуляторной батареи), снятие кожуха рулевой колонки. Далее необходимо извлечь замок зажигания и заменить личинку на новую, предварительно проверив её работоспособность. После чего осуществляется обратная сборка, и установка замка зажигания на место.

И лишь в редких случаях, когда замена контактной группы или личинки замка к должному эффекту не приводит, приходится проводить замену замка зажигания целиком.

Замена замка зажигания ВАЗ 2110, 2107, 2114 и других моделей выполняется с помощь 20-миллиметровых М6 – они считаются наиболее удобными для проведения этой работы, в особенности, если вы ожидаете, что её придётся выполнять не раз. Однако это рекомендуется лишь в том случае, если ваш автомобиль ночует на охраняемой стоянке или в гараже. В противном случае вы облегчаете жизнь как себе, так и потенциальному угонщику. Лучше выбрать для этой работы болты с отрывными головками, специально предназначенные для данного вида работ.

Болты, использованные в прошлый раз, нужно открутить или сбить с помощью зубила.

Важно: после замены замка необходимо убедиться в том, что блокировочный механизм работает правильно. Если после полного оборота руля блокировка не срабатывает, замок зажигания необходимо подкорректировать в его положении на рулевой колонке. Перед тем, как будете осуществлять замену замка, ключ в старом должен быть повёрнут в положение «I»

Это необходимо для того, чтобы фиксатор, блокирующий механизм рулевого вала, вошёл в корпус замкового механизма

Перед тем, как будете осуществлять замену замка, ключ в старом должен быть повёрнут в положение «I». Это необходимо для того, чтобы фиксатор, блокирующий механизм рулевого вала, вошёл в корпус замкового механизма.

Новый замок крепится на рулевой колонке с помощью скобы, конструкция затягивается теми самыми специальными болтами с отрывными головками.

После завершения установки и проверки правильности работы механизмов затягиваем болты до полного отрыва головок.

Особенности устройства

Рис. 7.33. Схема включения фар и противотуманного света: 1 – блок-фары; 2 – монтажный блок; 3 – выключатель зажигания; 4 – переключатель наружного освещения; 5 – задние фонари; 6 – переключатель света фар; 7 – предохранитель цепи заднего противотуманного света; 8 – выключатель заднего противотуманного света; 9 – комбинация приборов с контрольными лампами дальнего света фар (справа) и заднего противотуманного света (слева); К5 – реле включения дальнего света фар; К11 – реле включения ближнего света фар; А – вид на штекерный разъем блок-фары: а – штекер ближнего света; б – штекер дальнего света; в – штекер габаритного света; г – штекер массы; Б – к клемме «30» генератора

Схема включения фар показана на . Ближний и дальний свет фар включается с помощью вспомогательных реле К5 и К11 (К8 и К9 для монтажного блока 2114). Управляющее напряжение на обмотки реле подается от переключателя 6 света фар, если полностью нажата клавиша переключателя 4 наружного освещения.

Независимо от положения клавиши

переключателя 4 можно кратковременно включать дальний свет фар, оттягивая на себя рычаг переключателя 6 света фар. При этом напряжение к контакту «30» переключателя 6 подается от контакта «INT» выключателя 3 зажигания.

На части автомобилей устанавливается гидрокорректор фар, который служит для корректировки с места водителя угла наклона света фар в зависимости от нагрузки на автомобиль.

Рис. 7.34. Схема включения наружного освещения с фрагментом (а) схемы соединений системы стояночного света (для автомобилей выпуска до 1988 г.): 1 – выключатель подкапотной лампы; 2 – блок-фары с лампами габаритного света; 3 – подкапотная лампа; 4 – монтажный блок; 5 – переключатель наружного освещения; 6 – переключатель стояночного света в подрулевом переключателе; 7 – комбинация приборов с контрольной лампой наружного освещения; 8 – задние фонари с лампами габаритного света; 9 – фонари освещения номерного знака; 10 – выключатель освещения приборов; 11 – выключатель зажигания; 12 – контактные перемычки на месте установки реле контроля исправности ламп; А – к клемме «INT» выключателя зажигания; Б – к клемме «Р» выключателя зажигания; В – к штекеру «6» колодки Ш1 монтажного блока; Г – к лампам освещения приборов и к лампам подсветки табло и выключателей

Схема включения наружного освещения показана на . Габаритный свет включается переключателем 5 наружного освещения.

До 1988 г. применялась система включения стояночного света на стоянке. Стояночный свет включался переключателем 6, если ключ выключателя 11 зажигания находился в положении III (стоянка). При этом загорались лампы габаритного света левого или правого борта автомобиля, в зависимости от положения переключателя 6.

Рис. 7.35. Схема включения указателей поворота и аварийной сигнализации: 1 – блок-фары с передними указателями поворота; 2 – боковые указатели поворота; 3 – монтажный блок; 4 – реле зажигания; 5 – выключатель зажигания; 6 – комбинация приборов с контрольными лампами указателей поворота (вверху) и аварийной сигнализации (внизу); 7 – задние фонари; 8 – выключатель аварийной сигнализации; 9 – переключатель указателей поворота в подрулевом переключателе; К2 – реле-прерыватель указателей поворота и аварийной сигнализации; А – к клемме «30» генератора; Б – выводы печатной платы заднего фонаря: а – к лампе габаритного света; б – к лампе противотуманного света; в – к лампе указателя поворота; г – к лампе света заднего хода; д – на массу; е – к лампе стоп-сигнала

Схема включения указателей поворота и аварийной сигнализации показана на . Указатели поворота правого или левого борта включаются переключателем 9. В режиме аварийной сигнализации выключателем 8 включаются все указатели поворота. Мигание ламп обеспечивается реле-прерывателем К2.

Замок зажигания ваз 2109 неисправности.

Самой распространенной проблемой замка зажигая является его отработка и заклинивание. При таких признаках нужно незамедлительно менять замок зажигания целиком, т.к. в случае заклинивания вы можете элементарно спалить стартер и тогда ремонт у вас станет в цену стоимости стартера. Еще одной из распространенных проблем бывает выход из строя контактной группы. В таком случае у вас выходит из строя сразу несколько приборов. Например, у меня сразу перестали работать ближний свет фар, печка, прикуриватель, отопитель заднего стекла. Заменив контактную группу на новую сразу все заработало.

На автомобиль ВАЗ 2109, также как и на всех других автомобилях, выключатель зажигания является одним из самых основных элементов электрооборудования. Состоит данный элемент из механической и электрической части. Механическая часть отвечает за блокировку рулевого колеса при отсутствии ключа в замке, а электрическая часть отвечает за подачу напряжения на необходимые электроцепи в зависимости от выбранного положения.

Тестируем исправность

Срок службы замка ограничен. После выхода его из строя приходится проводить ремонт или полную замену изделия. Работоспособность проверяется после вставки ключа в «секрет».

Появляются неисправности из-за механического износа или потери контакта. Проверка осуществляется проворотом ключа. Если он начинает заклинивать, то в качестве временного решения допускается возможность использования силиконовой смазки, капнув ее внутрь.

Чтобы схема подключения проводов правильно функционировала, необходимо знать, какие контакты соединять между собой. Обычно пользуются следующей системой для проводов:

• красный соединяется с кабелем от стартера;
• розовый провод идет на «+» от 12 В АКБ;
• коричневый +12 В задействован для пуска реле зажигания;
• белый – включение реле;
• черный и голубой соединяют прочих потребителей.

Необходимо проводить проверку контактов на наличие нагара или на возможность окисления. Подгорающие контакты удастся услышать в салоне по характерному запаху сгоревшей изоляции.

Распиновка замка зажигания ВАЗ-2109 с разгрузочнвм реле:

1. приходит +12В вположении I, II, III (стоянка)
2. приходит +12В вположении I, II, III (стоянка)
3. приходит +12В вположении III (стоянка)
4. положение I,уходит +12В после включения зажигания (контакт 15/2), пропадает при старте (II);
5. положение I, уходит +12В на стартер (контакт 50);
6. положение I, уходит +12В после включения зажигания (контакт 15), при старте II не пропадает;
7. приходит +12В от АКБ (контакт 30);
8. приходит +12В постоянно.

Схема подключения замка зажигания на ВАЗ-2108, 2109 и 21099 нового образца, без реле.

Распиновка замка зажигания ВАЗ-2109 нового образца:

1. приходит +12В постоянно
2. приходит +12В постоянно
3. приходит +12В после включения зажигания (контакт 15), при старте II не пропадает;
4. приходит +12В после включения зажигания (контакт 15/2), пропадает при старте (II);
5. положение I, уходит +12В на стартер (контакт 50);
6. приходит +12В после включения зажигания (контакт 15), при старте II не пропадает;
7. приходит +12В от АКБ (контакт 30);
8. приходит +12В постоянно.

Фото 1, распиновка замка зажигания ВАЗ 2109 нового образца

Фото 2, распиновка замка зажигания ВАЗ 2109 нового образца

Проверка замка зажигания на автомобиле ВАЗ 2108, 2109, 21099

В исправном замке зажигания автомобилей ВАЗ 2108, 2109, 21099 при повороте ключа должны замыкаться определенные электрические цепи. Если этого не происходит, то как минимум не будут работать отдельные потребители, максимум автомобиль не заведется. При поиске неисправностей в электрических цепях автомобилей ВАЗ 2108, 2109, 21099 не стоит забывать о проверке замка зажигания.

Необходимые инструменты

— тестер (мультиметр или аналогичный прибор в режиме омметра).Если нет тестера, можно использовать контрольную лампу (лампочку на 12 В с припаянными проводами).

Подготовительные работы

— снимаем нижнюю часть пластмассового кожуха рулевой колонки, для облегчения доступа к соединительной колодке замка зажигания.

Проверка замка зажигания автомобилей ВАЗ 2108, 2109, 21099

— находим и разъединяем соединительную колодку замка зажигания под панелью приборов;

— на части колодки жгута проводов ведущей к замку зажигания проверяем исправность замыкания его контактов в определенной последовательности.

Поворачиваем ключ в замке зажигания в имеющиеся 3 положения. Используем тестер в режиме омметра, прижимаем его выводы к замыкаемым контактам замка или подаем плюс от АКБ через контрольную лампу на один проверяемый вывод, минус от АКБ на другой. Если контакты замыкаются, тестер должен показывать наличие некоторого сопротивления, контрольная лампа гореть. В противном случае сопротивление стремится к бесконечности, контрольная лампа не горит.

Последовательность замыкания контактов в замке зажигания ВАЗ 2108, 2109, 21099

1. Положение ключа в замке зажигания – 0 (выключено).Контакты под напряжением 30 и 30/1

Выводы в колодке коричневого и розового провода.

2. Положение ключа в замке зажигания – 1 (зажигание).Контакты под напряжением — 30 и INT (наружное освещение, освещение приборов, сигнализация дальним светом), 30/1 и 15/1 (обмотка возбуждения генератора, система зажигания, очиститель ветрового стекла, блок управления электромагнитным клапаном карбюратора, указатели поворота, свет заднего хода, контрольные приборы), 30-15/2 (ближний и дальний свет фар. Противотуманный свет, фароочистители, очиститель заднего стекла, обогрев заднего стекла, омыватель, вентилятор отопителя, вентилятор системы охлаждения).

Выводы в колодке черного и розового, коричневого и белого, коричневого и голубого провода.

3. Положение ключа в замке зажигания – 2 (стартер).Контакты под напряжением – 30 и 50, 30/1 и 15/1, 30 и INT (стартер).

Розовый и красный.

3. Положение ключа в замке зажигания — 3 (стоянка).Контакты под напряжением — 30 и INT, 30 и 1-Р (все перечисленные в пункте 2 электрические цепи). Контакт «Р» до 1988 года использовался для включения стояночного света.

Выводы в колодке черного и розового провода от замка зажигания.

Примечания и дополнения

— для полной проверки замка зажигания автомобиля ВАЗ 2108, 2109, 21099 на предмет механических повреждений, оплавления следует снять его с рулевой колонки.

Еще пять статей по электрике автомобилей ВАЗ 2108, 2109, 21099

— Не работают стоп-сигналы на автомобилях ВАЗ 2108, 2109, 21099

— Не работают указатели поворота на автомобилях ВАЗ 2108, 2109, 21099

— Проверка диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099 (без снятия с двигателя)

— Схема соединений указателей поворота на автомобиле ВАЗ 2108, 2109, 21099

— Предохранители и защищаемые ими электрические цепи автомобилей ВАЗ 2108, 2109, 21099

Возможные неисправности и способы их устранения

Характер неисправностей замочного узла на автомобиле ВАЗ 2109 также может быть электрическим либо механическим.

К первой группе можно отнести нарушения целостности электрических цепей в коммутаторе при определенном положении ключа. Если контакт отсутствует, то подключенные потребители могут не работать, или же автомобиль вовсе не заведется. Если контакт есть, но замыкаются не те участки цепи, которые должны, это чревато коротким замыканием и термическим повреждением замка. Он начнет плавиться, появится характерный запах. В зависимости от масштабов бедствия, скорее всего, понадобится замена контактной группы.

С точки зрения механики, может застопориться в каком-либо положении сердцевина/личинка. В таком случае физически невозможно будет провернуть ключ в замке. Единственно верным вариантом ремонта будет замена всего узла.

Для диагностики неисправностей в электрических цепях нужно запастись следующими инструментами.

1. Мультиметр, или тестер. При его отсутствии, как вариант, можно использовать контрольную лампочку, работающую под напряжением 12В.
2. Набор отверток, ключей для демонтажа замка. Поскольку единственным вариантом ремонта механических неисправностей является замена деталей, которые вышли из строя, то они пригодятся и в этом случае.

Перед началом диагностики придется отсоединить клеммный блок и прозвонить все контакты в той последовательности, которая соответствует каждому из положений ключа. Для наглядности под рукой должна быть электрическая схема агрегата. Если цепь замыкается, то на приборе будет присутствовать индикация сопротивления.

Замена замка должна начинаться с его обесточивания. Для этого придется ослабить гайку крепления и снять отрицательную клемму аккумулятора. После этого снимается защитно-декоративный кожух, переключатели поворотов/стеклоомывателей. Замок к рулевой колонке крепится при помощи четырех винтов или двух винтов и крючковой защелки. Снять его может оказаться проблемно из-за винтов. В этом случае их придется срезать либо высверлить, делая все крайне аккуратно. Клеммная колодка разъединяется, и процесс демонтажа на этом можно считать оконченным.

Сборка нового замочного узла происходит аналогично, но в обратном порядке.

Руководство по ремонту и замене замка зажигания на автомобиле ВАЗ 2109

Одним из важнейших узлов автомобиля ВАЗ 2109 является замок зажигания (ЗЗ). От его исправности зависит удачный старт авто и работа многих потребителей электросети. Статья посвящена ЗЗ девятки, его устройству, основным неисправностям. Дается инструкция, как снять и отремонтировать узел.

 Устройство замка зажигания ВАЗ 2109

ЗЗ встречается старого и нового образца. Старый имеет 4 положения, длинный ключ и реле. В новом отсутствует реле, есть 3 положения и короткий ключ.

Замок зажигания ВАЗ 21099, как и других моделей, выполняет две функции:

• механическую – блокирует руль без ключа;
• электрическую – замыкает контакты в зависимости от положения ключа.

Схема

Схема замка зажигания представляет собой положение ключа в замке и может быть представлена в виде таблицы:

Положение ключа	Что происходит
«0»	Питание автомобиля отсутствует.
«I»	Напряжение подается на все элементы электросети.
«II»	Напряжение подается на стартер.
«III»	Свет ручного тормоза, габаритное освещение.

Характерные неисправности

Так как на ВАЗ 2109 замок зажигания выполняет две функции, то и характер неисправностей можно разделить на механические и электрические, хотя и чаще всего ломается замок в режыме стартера:

1. К механической неисправности относится заклинивание сердцевины, в каком-либо положении: физически невозможно провернуть ключ. В этом случае можно ввести внутрь немного силиконовой смазки. Если это не помогает, то придется снять замок зажигания и поменять на новый.
2. Электрические неисправности могут возникнуть при определенном положении ключа, когда нарушена целостность электросети в коммутаторе. Если контакта нет, не будут работать все компоненты системы. Если контакт есть, но замыкание происходит не там, где нужно, это чревато коротким замыканием и перегревом ЗЗ. Он может оплавиться, появится специфический запах (автор видео — MAQS MAC).

Инструкция по ремонту и замене

В основном ЗЗ можно отремонтировать. Ремонт обычно заключается в замене сердцевины или контактной группы. Если после ремонта проблема осталась, то необходима замена замка зажигания.

На ВАЗ 2109 замена сердцевины состоит из следующих действий:

1. Сначала снимается защитно-декоративный кожух с рулевой колонки, а также переключатели стеклоомывателей и поворотов.
2. Замок крепится с помощью винтов и крючковой защелки. С выкручиванием винтов, могут возникнуть проблемы, так как у них срезаны головки. Чтобы их удалить, сначала нужно ослабить ударами зубила, а потом выкрутить с помощью плоскогубцев. Можно винты аккуратно высверлить.
3. Далее разъединяем хомуты, выводя их из зацепления.
4. Вытянув боковой штифт, можно вынимать сердцевину. Если не получилось, то сердцевину можно высверлить с помощью тонкого сверла. В крайнем случае придется демонтировать весь узел.
5. На следующем этапе нужно отсоединить разъем, штекер проводов, а также провод массы.
6. Отжав защелку, можно снимать крышку и контактную группу.
7. Вставляем новую сердцевину и проверяем работу. При проворачивании ключа, должны работать все процессы.

Проверить следует также блокировку рулевого колеса. Если руль не блокируется при полном обороте, нужно отрегулировать положение замка на колонке.

Замена контактной группы замка зажигания ВАЗ сводится к демонтажу ЗЗ: схема снятия описана выше.

При выполнении процедуры следует соблюдать следующие рекомендации:

• перед тем как отключить контакты, им желательно присвоить номера, это поможет избежать ошибок при подключении;
• если в конструкции контактной группы присутствует стопорное кольцо, то сначала нужно вынуть его с помощью шила.

Зная, как устроен замок зажигания на ВАЗ 2109, и имея хотя бы небольшой опыт работ, можно своими руками выполнить ремонт, не прибегая к помощи специалистов. Таким образом можно сэкономить на техническом обслуживании.

Замок зажигания ваз 2109 неисправности

Замок зажигания Ваз 2109 является очень важным и в то же время очень капризным механизмом автомобиля

И в сегодняшней статье мы постараемся разобрать его важность и капризность, т.е. его неисправности

Замок зажигания служит для подачи напряжения на электрические цепи в зависимости от расположения ключа. Замок состоит из 2-х частей. Это механическая и электрическая части.

Как уже было написано, в нашей девятке замок зажигания является очень важным механизмом. Через него проходят почти вся электрика автомобиля. Без замка зажигания могут работать только несколько приборов и это:

1. Габаритные огни.

2. Аварийная сигнализация.

3. Освещение салона.

5. Подсветка заднего номера.

Это нужно для того чтобы при остановке на трассе или в городе в неосвещенном месте нам не нужно было включать зажигание, чтобы нас заметили.

Положение ключа в замке	Номера контактов под напряжением	Цепи, которые включены
0 — выключено	30 и 30/1	Автомобиль обесточен, питание осуществляется только в цепях подключенных напрямую к аккумулятору
«I» — зажигание	30 — INT	При текущем положение ключа работают — наружное освещение, дальний и ближний свет фар, подсветка приборов и освещение в салоне автомобиля.
30/1 — 15/1	Должны работать все контрольные приборы, свет заднего хода, очиститель ветрового стекла, обмотка возбуждения генератора, указатели поворотов, блок управления электромагнитным клапаном холостого хода.
30/1 — 15/2	При данном положение работают ближний и дальний свет фар, задние передние противотуманки, очиститель и обогрев заднего стекла, омыватель, вентилятор отопителя, вентилятор системы охлаждения двигателя, фароотчистители.
«II» — стартер	30 — INT	Работают те же цепи, что при положение «зажигание»
30/1 — 15/1	Работают те же цепи, что при положение «зажигание»
30 — 50	Включается стартер
«III» — стоянка	30 — INT	Работают те же цепи, что при положение «зажигание»
30/1 — Р	Стояночное освещение

Замок зажигания, как и любой другой элемент автомобиля, может выходить из строя. В такой ситуации необходимо либо произвести ремонт замка зажигания либо, в случае серьезной неисправности, просто осуществить замену данного элемента на новый. Однако в последнем случае, прежде чем проводить эту самую замену, следует убедиться в действительной неисправности замка зажигания. Как это сделать?

Ключ зажигания нужно вставить в замок зажигания и установить данный ключ в определенной позиции. Во время подобных действий должно осуществлять замыкание цепи, по которому судят о работоспособности замка. Например, при повороте ключа зажигания в третье положение, должна начать действовать система охраны, а при переведении ключа в нулевое положение, эта система должна отключиться. Какие-либо отклонения здесь будут говорить о действительных неполадках с зажиганием.

Еще один способ проверить работоспособность замка – покрутить рулевое колесо. Оно не должно блокироваться. Блокировка должна сработать только при вторичном повороте ключа зажигания из первого положения во второе. А во второе положение ключ, как вы знаете, можно повернуть только лишь из нулевого положения.

Ровно три коммутируемых контакта

Одна линия, по которой подводится ток, и только одна цепь зажигания – такое решение характерно для всех автомобилей ВАЗ, если говорить о семействах «2110», «2170» и более поздних. Даже в «Грантах», выпускаемых с 2012 года, добавочная цепь зажигания не появилась. В общем, с переходом к семейству «Десяток» среди «значимых» клемм замка остались три:

• Контакт «30»;
• Клемма «15» (может обозначаться как «15/1»);
• Клемма «50».

Схема замка зажигания выглядит тривиально, если говорить даже о «Ладе 2110».

Десятка и её замок зажигания, схема Схема и разъём замка зажигания современных моделей Разъём замка зажигания Десятки

На разъёме «Десятки» имеется 8 клемм. А в «Приоре», так же как в «Гранте» и «Калине» это число уменьшено до трёх (рис. 2).

Из 8-ми клемм, имеющихся в разъёме ВАЗ-2110, 7-я и 8-я просто дублируют друг друга. Ещё две подключены к кнопке, а ещё пара клемм соединена с лампой.

Разъём замка всех моделей ВАЗ, начиная от «2170», оснащён только тремя контактными клеммами. А добавочный разъём, который оснащён парой клемм, в этих авто подключен к иммобилайзеру.

С цилиндра замка «Десятки» исчезла метка «3». И до сих пор ВАЗ выпускает именно такие замки, где ключ можно установить в одно из следующих положений:

Наличие режима «Паркинг», как видите, здесь не предусмотрено.

Ремонт Ваз 2108 2109 21099

Четверг, Август 13th, 2015

Замок зажигания Ваз 2108 2109 21099 бывает старого и нового образцов: -Старый имеет четыре положения, реле и длинный ключ, -Новый без реле и с коротким ключом на три положения. Функций у замка зажигания две: -Электрическая: замыкание контактов в зависимости от положения ключа. -Механическая: блокировка рулевого колеса без ключа. То есть без ключа нельзя будет крутить руль, даже если минуя электрическую часть замка заведете машину. Чтобы вращать руль нужно будет разобрать замок и снять механическую блокировку.Неисправностей по электрической части у замка зажигания Ваз 2108 2109 21099 всего две (как впрочем и у всей электрики): 1) Отсутствие контакта в определенном положении ключа. При этом машина может не заводится. либо не будут работать отдельные потребители. 2) Присутствие контакта там где не нужно. В таком случае замок начинает плавится, дымить и издавать характерный запах.Замена замка зажигания Ваз 2108 2109 21099: 1) Снимаем кожух рулевого колеса. Для этого откручиваем шурупы крепящие верхнюю и нижнюю его часть между собой. Убрав защиту, сразу получаем доступ к замку зажигания и подрулевым переключателям.

Кожух рулевого колеса Ваз 2109

2) Откручиваем пластмассовую облицовку замка зажигания отверткой. Снимаем ее.

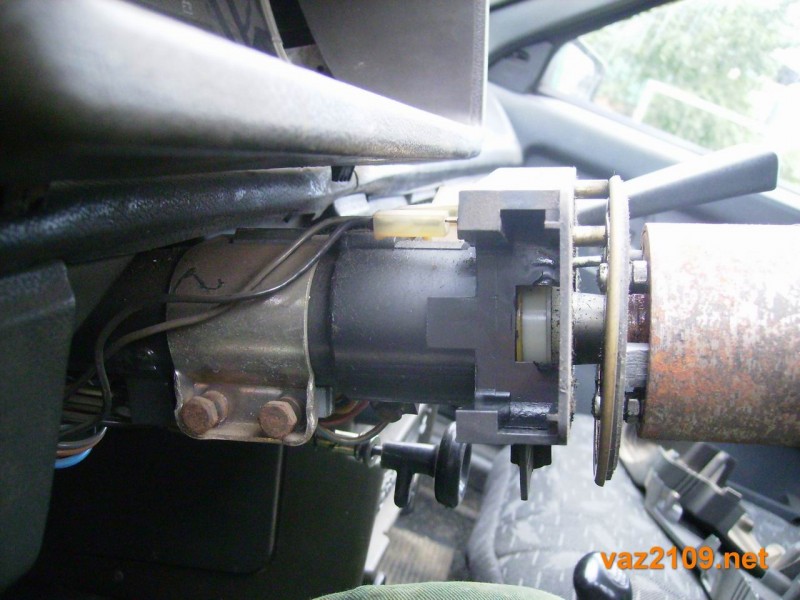

Замок зажигания Ваз 2109

3) Снимаем контактную группу замка зажигания.

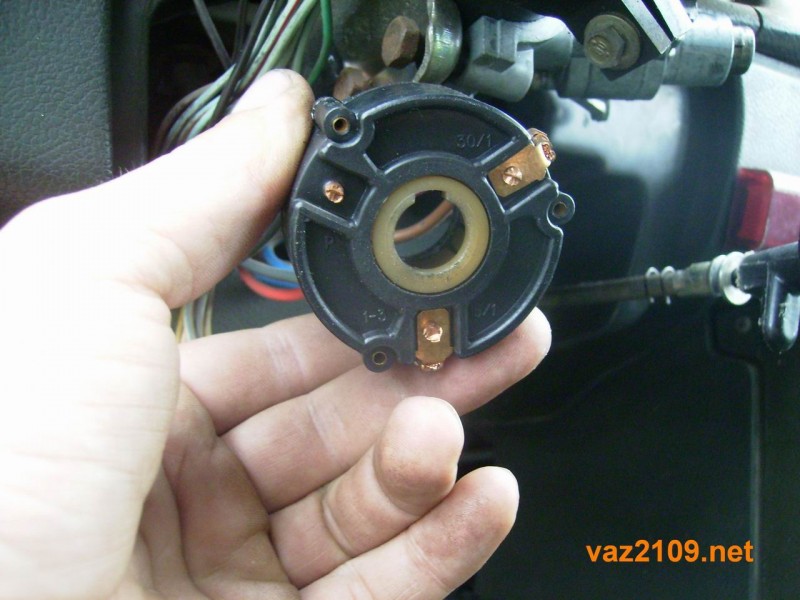

Контактная группа замка зажигания Ваз 2109

Она подсоединяется к остальной проводку с помощью штекера. Если замена производится на замок зажигания нового образца, то необходимо будет немного переделывать проводку.

Контактная группа замка зажигания Ваз 2109

Просто так подключить не получится, так как схемы расключения у них разные. 4)Затем откручиваем механическую часть замка, крепящуюся к рулевому колесу.

Замок зажигания без контактной группы

Откручиваем механическую часть замка

Новый замок устанавливаем в обратном порядке. Отдельно продается контактная группа замка зажигания, которую можно заменить не трогая весь замок.Проверка правильности работы замка зажигания Ваз 2108 2109 21099: Чтобы проверить исправен ли замок в случае подозрений, нужна схема. указывающая какие контакты замыкаются между собой при различных положения ключа в замке зажигания.

Схема для нового образца замка зажигания

Схема для старого образца замка зажигания

Схема приведена ниже: Пояснения к схеме(по цветам проводов контактной группы): Красный — на стартер, Розовый — +12В, Коричневый — +12В для включения реле зажигания, Белый — включение реле зажигания, Черный, голубой — прочие потребители. Положение ключа «0»: Ни один провод в контактной группе не должен звониться с другими. Все провода разомкнуты друг от друга. Положение ключа «1»: В данном положении включается реле зажигания и по голубому с черным проводу запитывается система зажигания Ваз 2108 2109 21099. Белый замкнут с коричневым, розовый с голубым и черным. Положение ключа «2»: В данном положении опять таки реле зажигания остается включенным, подается +12В на реле включения стартера. Белый замкнут с коричневым, розовый с красным и черным. Положение ключа «3»: В данном положении замыкаются цепи, обеспечивающие подсветку авто, габариты, сигнализацию дальним светом фар. Коричневый замкнут с черным, розывый с черным. Типичный пример неисправности контактной группы: автомобиль не заводится. Крутишь стартер, нет искры. Начинаешь грешить на коммутатор, датчик Холла, катушку. Но потом оказывается, что все исправно, просто система зажигания не запитана. То есть с замка зажигания Ваз 2108 2109 21099 не поступает питание на систему зажигания.
