Разбираемся с блоком предохранителей ваз 2105

Содержание:

За что отвечает комплект реле с блоком предохранителей?

Схема расположения предохранителей и реле в основном монтажном блоке ВАЗ-2110

Приведенная выше схема описывает расположение основного комплекта реле и блока предохранителей. Здесь расположены следующие элементы:

  • К1 – это тип реле, отвечающий за контроль над исправностями комплекта лампочек;
  • К2 – данное комплектующее связано с работой передней пары дворников;
  • K3 – за этим обозначением кроется реле-прерыватель, которое регулирует работу повторителя и знака аварийной сигнализации машины;
  • К4 и К5 – пара реле для инжектора, которая отвечает за включение ближнего/дальнего света фар ВАЗ-2110;
  • К6 – дополнительный тип реле, необходимый для замены одного из сгоревших из основного блока;
  • К7 – этот элемент отвечает за включение функции обогрева на заднем стекле;
  • K8 – так же как и К6, является резервным реле.

Совет: если вы заметили основные признаки неисправности датчика кислорода. вам стоит в первую очередь посмотреть предохранители. Если в монтажном блоке все в порядке, тогда стоит обратиться за помощью в автосервис для проведения диагностики.

Где находится реле вентилятора охлаждения автомобиля ВАЗ-2110

Чтобы двигатель автомобиля находился в пределах своего температурного режима, используют систему охлаждения. Ее главными частями принято считать:

  • канал для антифриза в блоке цилиндров;
  • патрубок;
  • термостат;
  • радиатор;
  • датчик включения вентилятора охлаждения;
  • датчик температуры;
  • электродвигатель охлаждения радиатора с крыльчаткой.

При этом два последних пункта приписывают к элементам электрической части. В последующем обнаружение дефектов в системе охлаждения может перегреть двигатель, и, следовательно, обеспечить для машины очень дорогой ремонт.

Как при инжекторном, так и при карбюраторном двигателе применяется ТМ-108 (биметаллический температурный датчик). При этом в карбюраторном моторе он расположен с левой стороны радиатора. Когда нагревается резьбовая часть теплоносителя, изгибается биметаллическая пластина, что приводит к полному замыканию контактов.

При помощи предохранителя напряжение аккумулятора передается на один из контактов электродвигателя, второй в это время соединяется с корпусом и запускает крыльчатку.

Расположение температурного биметаллического датчика ТМ-108 в инжекторах ВАЗ-2110 сосредоточено у термостата, при этом все сигналы подаются блоку управления электронного типа. Сигнал из блока подается непосредственно на реле вентилятора охлаждения, управляемого электродвигателем.

Рассмотрим основные проблемы и поломки реле вентилятора охлаждения авто ВАЗ-2110:

  1. Самая распространенная проблема – это невключение вентилятора. Здесь следует обязательно проверить на работоспособность: предохранитель, термостат, датчик и электродвигатель.
  2. Следующая проблема совершенно противоположна, когда вентилятор работает в постоянном режиме, без отключения. Здесь необходимо определить поломку и осуществить замену одной из следующих частей: контакты датчика, лампу проверки двигателя, а также стоит проверить, не зажато ли реле в замкнутом состоянии.
  3. Включение реле охлаждения, когда антифриз уже закипает. Чаще всего такое происходит при неисправности клапана в крышке радиатора.

Самостоятельно вполне можно очень легко осуществить проверку срабатывания прибора. Здесь потребуется мультиметр и термометр. Отключите электрический разъем и ключом выкрутите датчик. В целях безопасности дождитесь, пока двигатель остынет, и только потом снимайте прибор, в противном случае ожоги вам гарантированы. Заранее не забудьте слить антифриз. После проверки, собирая механизм, лучше сразу поставить новую уплотнительную медную шайбу, к тому же слишком сильно затягивать ее не стоит.

Производители на торце гравировкой указывают температурный режим, который должен быть соблюден и колеблется он от 92 до 95 градусов. Проверяется она достаточно легко, для этого подсоединяется мультиметр на проверку сопротивления, а резьбовая часть опускается в сосуд с водой. Воду в этот момент необходимо начинать подогревать и зафиксировать момент включения и, соответственно, отключения при ее остывании. По стандарту температура включения составляет 92 градуса, отключение – 87 градусов. Если отклонения гораздо сильнее, то прибор необходимо заменить.

Чтобы процесс охлаждения происходил качественнее, на ВАЗ-2110 устанавливают два вентилятора – перед радиатором и после него. Но стоит учесть, что при параллельном включении электродвигателей возникает острая необходимость заменить проводку, поскольку потребляемый ток в нем будет вырастать до 40 ампер. Не забывайте контролировать температуру двигателя автомобиля. При его перегреве может закипеть антифриз, деформироваться головка блока цилиндров, а распределительный вал порой начинает давать сбои.

Проверка в домашних условиях

Иногда электродвигатель включается слишком поздно, когда температура антифриза уже высока. Это может быть вызвано неисправностью клапана в крышке радиатора или нештатными параметрами датчика включения. Проверить температуру срабатывания прибора, можно дома, с помощью мультиметра и термометра.

После отключения электрического разъема, датчик выкручивается ключом. Для исключения ожогов, снимать прибор нужно только с холодного двигателя, предварительно слив антифриз. При обратной установке, желательно использовать новую уплотнительную медную шайбу и не прикладывать слишком больших усилий при затяжке.

Температура включения выгравирована на торце, она может быть от 92 до 95 градусов. Для проверки, надо подсоединить мультиметр в режиме измерения сопротивления и погрузить резьбовую часть в емкость с водой.

Схема блока предохранителей ВАЗ 2107 (полная электрическая схема)

№ реле/ предохранителя Обозначения
1 Блок-фары
2 Боковые указатели поворота
3 Аккумуляторная батарея
4 Реле включения стартера
5 Электропневмоклапан карбюратора
6 Микровыключатель карбюратора
7 Генератор 37.3701
8 Моторедукторы очистителей фар*
9 Датчик включения электродвигателя вентилятора
10 Электродвигатель вентилятора системы охлаждения двигателя
11 Звуковые сигналы
12 Распределитель зажигания
13 Свечи зажигания
14 Стартер
15 Датчик указателя температуры охлаждающей жидкости
16 Подкапотная лампа
17 Датчик сигнализатора недостаточного давления масла
18 Датчик сигнализатора недостаточного уровня тормозной жидкости
19 Моторедуктор очистителя ветрового стекла
20 Блок управления электропневмоклапаном карбюратора
21 Катушка зажигания
22 Электродвигатель насоса омывателя фар*
23 Электродвигатель насоса омывателя ветрового стекла
24 Монтажный блок
25 Реле очистителя ветрового стекла
26 Реле аварийной сигнализации и указателей поворота
27 Выключатель сигнала торможения
28 Выключатель света заднего хода
29 Реле зажигания
30 Выключатель зажигания
31 Трехрычажный переключатель
32 Выключатель аварийной сигнализации
33 Штепсельная розетка для переносной лампы**
34 Переключатель вентилятора отопителя
35 Дополнительный резистор электродвигателя отопителя
36 Лампа сигнализатора включения обогрева заднего стекла
37 Лампа сигнализатора недостаточного уровня тормозной жидкости
38 Блок сигнализаторов
39 Электродвигатель вентилятора отопителя
40 Лампа освещения вещевого ящика
41 Выключатели плафонов на стойках передних дверей
42 Выключатели фонарей сигнализации открытых передних дверей***
43 Фонари сигнализации открытых передних дверей***
44 Соединительная колодка
45 Прикуриватель
46 Часы
47 Выключатель освещения приборов
48 Диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости
49 Указатель уровня топлива
50 Лампа сигнализатора резерва топлива
51 Спидометр
52 Лампа сигнализатора включения указателей поворота
53 Лампа сигнализатора прикрытия воздушной заслонки карбюратора
54 Лампа сигнализатора заряда аккумуляторной батареи
55 Выключатель сигнализатора прикрытия воздушной заслонки карбюратора
56 Комбинация приборов
57 Эконометр
58 Выключатели плафона на стойках задних дверей
59 Указатель температуры охлаждающей жидкости
60 Тахометр
61 Лампа сигнализатора включения стояночного тормоза
62 Лампа сигнализатора недостаточного давления масла
63 Лампа сигнализатора включения дальнего света фар
64 Лампа сигнализатора включения наружного освещения
65 Вольтметр
66 Выключатель сигнализатора включения стояночного тормоза
67 Выключатель наружного освещения
68 Выключатель обогрева заднего стекла с лампой подсветки
69 Выключатель заднего противотуманного света с сигнализатором включения* ** ***
70 Предохранитель цепи противотуманного света
71 Плафон****
72 Задние фонари
73 Датчик указателя уровня и резерва топлива
74 Колодки для подключения к элементу обогрева заднего стекла*
75 Фонари освещения номерного знака

Порядок условной нумерации штекеров в колодках:

а — блок-фар, очистителей фар и ветрового стекла, реле очистителя ветрового стекла, блока управления электропневмоклапаном карбюратора;

б — монтажного блока и трехрычажного переключателя;

в — реле аварийной сигнализации и указателей поворота;

г — задних фонарей (нумерация выводов по порядку от края платы);

д — выключателя аварийной сигнализации.

ВАЗ 2107 — схема инжектора (система управления впрыска топлива)

№ реле/ предохранителя Обозначения
1 Разъем контроллера
2 Датчик массового расхода воздуха
3 Датчик температуры охлаждающей жидкости
4 Датчик положения коленчатого вала
5 Датчик положения дроссельной заслонки
6 Датчик концентрации кислорода
7 Датчик скорости
8 Модуль зажигания
9 Электромагнитный клапан продувки адсорбера
10 Реле электровентилятора
11 Реле электробензонасоса
12 Главное реле
13 Предохранитель, защищающий силовую цепь реле электробензонасоса
14 Предохранитель, защищающий силовые цепи главного реле
15 Плавкая вставка
16 Предохранитель, защищающий цепь постоянного питания контроллера
17 Диод
18 Регулятор холостого хода
19 Форсунки
Х1 Колодка диагностики
Х2 Колодка соединения с системой электрооборудования автомобиля

Где находятся предохранители Лада Гранта

Блок предохранителей находится возле левой ноги водителя. Чтобы открыть крышку нужно потянуть за нижний левый угол крышки (№1) и освободите левую точку запирания, затем среднюю (№2) и две правые точки запирания (№3 и 6). После чего освободите верхние точки (№4 и 5) и снимите крышку.

Установка крышки монтажного блока производится в следующем порядке: сначала защелкиваете правую часть крышки, затем нижние, после чего верхние. Следите за точным совпадением крепежный элементов крышки в металлические фиксаторы.

На пластиковой крышке монтажного блока есть обозначения, которые указывают, за что отвечает каждый предохранитель (F) и реле (K).

Схема предохранителей и реле ВАЗ 2107 старого образца. Видео

В блоке предохранителей и реле старого образца входят 17 предохранителей, закреплённых на плате с помощью пружинных контактов и 6 электромагнитных реле.

Блок имеет две печатные платы, смонтированные параллельно друг другу и соединённые перемычками. Также он подключается в сеть автомобиля через разъёмные соединения, выполненные разными цветовыми оттенками для правильной стыковки. На фото ниже представлена схема расположения элементов управления БП и реле ВАЗ 2107.

Фото блок предохранителей ВАЗ 2107 старого образца

Корпус выполнен из пластика, сверху имеется крышка с нанесением расположения элементов на блоке и назначением в виде изображений. В таблице ниже представлена расшифровка и распиновка с назначением предохранителей и реле автомобиля ВАЗ 2107.

Таблица расшифровка блока предохранителей и реле ВАЗ 2107:

Номер предохранителя и реле (номинальный ток*) Назначение предохранителей и реле ВАЗ 2107
F1 (8А/10А) отвечает за работу задних фонарей, а точнее за фонарь, который включается при переключении ручки коробки передач на задний ход. Также он ответственен за работу электрического двигателя печки (отопителя), реле обогрева заднего стекла, еще её называют обмоткой. В автомобиле ВАЗ 21057 данное реле отвечает за электрический двигатель омывателя заднего стекла.
F2 (8/10А) предназначен для реле очистителя фар и лобового стекла, а также дворников ВАЗ 2107.
F3/4 (8А/10А) является резервным предохранителем
F5 (16А/20А) отвечает за элемент (нагреватель) заднего стекла и соответственно за его реле, и все контакты этого узла.
F6 (8А/10А) прикуриватель в автомобиле ВАЗ 2107, а также розетка (штепсельная) для лампы.
F7 (16А/20А) предохранитель вентилятора охлаждающего двигатель, его двигатель, а также звуковой сигнал ВАЗ 2107
F8 (8А/10А) «Аварийка», а также прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
F9 (8А/10А) «Противотуманки». Регулятор напряжения генератора Г-222 (на некоторых автомобилях)
F10 (8А/10А) Панель приборов. Стояночный тормоз, электропневмоклапан карбюратора, вольтметр, уровень топлива, уровень тормозной жидкости, давления масла. «Поворотники». Заряд аккумулятора.
F11 (8А/10А) Стоп сигналы. Освещение салона. Лампы торможения.
F12 (8А/10А) Реле очистителей фар. Дальний свет (правая фара).
F13 (8А/10А) Дальний свет (левая фара) и лампа сигнализатора включения дальнего света фар
F14 (8А/10А) Подкапотная лампа. Освещение номерного знака. Габаритный свет (левая фара и правый задний фонарь).
F15 (8А/10А) Лампа бардачка. Лампа приборов. Освещение прикуривателя. Габаритный свет (правая фара и левый задний фонарь).
F16 (8А/10А) Реле очистителя фар. Ближний свет (правая фара).
F17 (8А/10А) Ближний свет (левая фара)
* В знаменателе значение для штыревых предохранителей

Реле ВАЗ 2107

В каждом современном авто такой важный элемент, как реле необходим для уменьшения поступающего тока в цепи, когда двигатель автомобиля запускается.

Реле с такими обозначениями, как R1, R2, R3 необходимы для обогрева заднего стекла. Также реле R2 включает дальний свет автомобиля, а R3 включает ближний свет.

В блоке реле можно заметить пустые разъемы. Первый разъем отвечает за работу омывателя фар, а второй за звуковой сигнал. Третий пустой разъем необходим для вентилятора, охлаждающего двигатель ВАЗ 2107. Четвертый блок используется, как запасной вариант, на его место можно установить сгоревшие предохранители.

Видеообзор старого блока предохранителей и реле ВАЗ 2107:

Ремонт и обслуживание такой монтажной конструкции сильно затруднён и не удобен. В случае замыкания или разрыва дорожки на плате отремонтировать устройство не каждый сможет.

Предохранители

Главный блок предохранителей находится под панелью слева.

Схема

Описание

1 — Основной блок 41.3722
1 16А Прикуриватель, лампы стоп-сигнала, звуковой сигнал, часы, плафоны освещения салона, штепсельная розетка для переносной лампы
2 8А Электродвигатели стеклоочистителя и омывателя ветрового стекла, реле стеклоочистителя, электродвигатель отопителя
3 8А Дальний свет (левая фара), лампа сигнализатора включения дальнего света
4 8А Дальний свет (правая фара)
5 8А Ближний свет (левая фара)
6 8А Ближний свет (правая фара), задний противотуманный фонарь
7 8А Габаритный свет (левый подфарник, правый задний фонарь), лампа освещения багажника, правый фонарь освещения номерного знака, лампы освещения приборов, лампа подсветки прикуривателя
8 8А Габаритный свет (правый подфарник, левый задний фонарь), левый фонарь освещения номерного знака, подкапотная лампа, лампа сигнализатора габаритного света
9 8А Указатели поворота и соответствующая лампа сигнализатора, указатель давления масла с лампой сигнализатора, указатель температуры охлаждающей жидкости, лампы света заднего хода, указатель уровня топлива с лампой сигнализатора резерва, лампа сигнализатора включения стояночного тормоза и уровня тормозной жидкости, лампа сигнализатора заряда аккумуляторной батареи, электромагнитный клапан карбюратора, тахометр, лампа освещения вещевого ящика, сигнализатор приоткрытая воздушной заслонки карбюратора, обмотка реле обогрева заднего стекла
10 8А Регулятор напряжения, обмотка возбуждения генератора
2 — Дополнительный блок ПР-120
11 8А Резервный
12 8А Резервный
13 8А Стеклоподъемники
14 16А Элемент обогрева заднего стекла
15 16А Электродвигатель вентилятора системы охлаждения
16 8А Указатели поворота в режиме аварийной сигнализации

Назначение

Очевидно, что режим заднего хода автомобиля предназначен для ускорения машины в обратную сторону, не прибегая к развороту на 180 градусов. Это позволяет более комфортно парковаться, быстрее маневрировать и, наконец, экономить время себе и другим водителям.

Сигнализатор заднего хода необходим для того, чтобы предупреждать окружающих водителей о предстоящем маневре, аналогично тому, как это делают сигналы поворота или стоп-сигналы, внедренные в задние фонари.

Сигнализатор заднего хода предназначается, кроме того, для маневрирования в темное время суток и туман. Лампа, которая имеет достаточно мощный световой луч, позволяет водителю лучше видеть то, что происходит сзади машины и избегать досадных аварий и происшествий при маневрировании

В любом случае, стоит уделять внимание состоянию и работе фонарей. Это позволит исключить большинство проблем и уберечь машину от нечаянных повреждений

Освещение

Если перегорает предохранитель габаритов, то это свидетельствует о коротком замыкании в цепи освещения. Лампы могут не соответствовать по мощности после замены. Редко, но имеют место случаи, когда КЗ происходит внутри стеклянной колбы. Хотя при внешней проверке видно, что электроды соединены.

Такая лампа подлежит замене и проверке работы цепи без нее. Предохранители могут быть бракованными, рассчитанными на другой ток. Покупать стоит в отделах автомагазинов элементы проверенных марок.

Нарушение герметичности фары приводит к тому, что влага скапливается в патроне, куда установлена лампа. Это можно определить по запотеванию стекла изнутри утром или поздним вечером. Такая фара подлежит замене, на новых авто это можно сделать по гарантии.

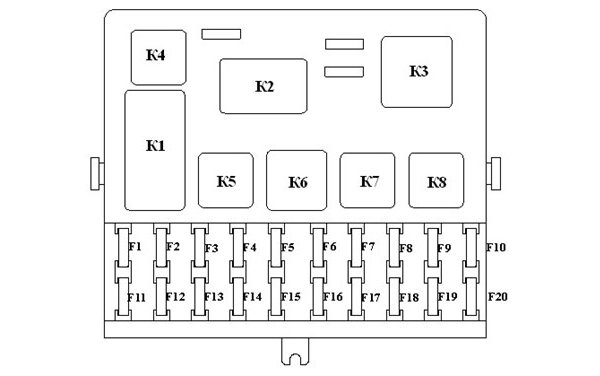

Схема реле и предохранителей ВАЗ 2110

Монтажный блок, в котором расположены основные предохранители и реле — в салоне.

№ реле Назначение
К1 Исправность ламп
К2 Очиститель переднего стекла
К3 Реле-прерыватель указателей поворота и аварийной сигнализации
К4 Ближний свет
К5 Включение дальних фар
К6 Дополнительное реле стартера
К7 Обогрев заднего стекла
К8 Задний противотуманный свет

Что касается предохранителей, то их 20:

№ предохранителя Сила тока (ампер) Описание предохранителей
F1 5 Лампы освещения номерного знака. Лампы освещения приборов. Контрольная габаритная лампа. Лампа освещения багажника. Левый габаритный фонарь
F2 7,5 Ближняя левая фара
F3 10 Дальняя левая фара
F4 10 Правый противотуманный свет
F5 30 Электродвигатели стеклоподъемников дверей
F6 15 Переносная лампа или розетка
F7 20 Электродвигатель вентилятора охлаждения двигателя. Звуковой сигнал
F8 20 Обогрев заднего стекла. Включение обогрева заднего стекла
F9 20 Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Обмотка обогрева заднего стекла
F10 20 Резерв
F11 5 Правый габаритный свет
F12 7,5 Правый ближний свет
F13 10 Правый дальний свет. Контрольная лампа включения дальнего света
F14 10 Левый противотуманный свет
F15 20 Электрообогрев сидений. Блокировка замка багажника
F16 10 Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F17 7,5 Освещение салона. Индивидуальная подсветка. Подсветка выключателя зажигания. Лампы стоп-сигнала. Часы или маршрутный компьютер
F18 25 Освещение вещевого ящика. Контроллер отопителя. Прикуриватель.
F19 10 Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Свет заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы или маршрутный компьютер
F20 7,5 Задний противотуманный свет

Основной блок

Главный монтажный блок расположился у водительского сидения на передней панели, слева от него. Нишу закрывает крышка из пластика с затвором над ней, имеющим форму кнопки — для открытия необходимо нажать на нее. Под крышкой находятся предохранители, пронумерованные на схеме от F1 до F20 — они отвечают за все элементы управления автомобилем, кроме тех, что вынесены в дополнительный блок (таких три). Мощность предохранителей разная. Тут же находятся восемь реле, отвечающие за основные элементы цепи питания управления авто.

Консольный дополнительный монтажный блок

Найти можно внутри центральной консоли. Он расположен за прикрепленной саморезами пластиковой крышкой, слева от переднего пассажирского кресла. В блоке находятся три реле и три предохранителя. В частности:

  1. Реле электромотора вентилятора;
  2. Реле зажигания;
  3. Реле электромотора насоса подачи топлива;
  4. Предохранитель ЭБУ мотора и модуля зажигания;
  5. Предохранитель электронных элементов системы подачи топлива;
  6. Предохранитель электроцепи датчиков скорости и кислорода, а также измерителя расхода воздуха и клапана продувки адсорбера.

Мощность всех предохранителей рассчитана на 15 Ампер.

На схеме, буквами обозначены такие цвета:

  • Б — белый;
  • Ч — черный;
  • Ж — желтый;
  • О — оранжевый;
  • Г — голубой;
  • Р — розовый;
  • З — зеленый;
  • С — серый;
  • К — коричневый;
  • П- красный.

Если буквы стоят вместе, то к штекеру необходимо подсоединить провода двух цветов.

Изменения в коммутации и компоновке монтажных блоков

Важнейшее новшество блока предохранителей ВАЗ 2110 от старых к свежим моделям коснулось местонахождения предохранителя противотуманных фар. В первых модификациях этот прибор находился за блоком, а не внутри его и держался на жгуте из проводов, не будучи оснащен платой. Со временем, конструкторы предусмотрели для него специальную плату, которая все еще находилась вне главного блока, а была помещена слева от консоли. Лишь через десяток лет ей нашлось место среди остальных предохранителей.

Блоки с различной компоновкой, отличаются между собой нумерацией. Первые модели на 6 реле имеют номер 2110-3722010, в то время как те, что оснастили 7 приборами получили маркировку 2110-3722010-08, а самые современные — 2110-3722010-01. Модификации, не имеющие ножек реле включения передней подсветки промаркированы, как 21110-3722010-12. Также, производитель выпускает блоки, оснащенные ножками, но не реле К1, которые могут быть как с перемычками, так и без — в обоих случаях допускается самостоятельная установка прибора или перемычек вместо него.

А может быть это не реле вентилятора?

Реле и предохранитель вентилятора, где они?

Дополнительный блок предохранителей отмечен стрелочкой на фото

Если эти манипуляции не принесли никакого успеха, то необходимо смотреть предохранитель и реле, отвечающие за работу вентилятора охлаждения.

  1. Найти их не трудно, достаточно лишь открутить один болт, расположенный сбоку центральной консоли у левой ноги переднего пассажира.
  2. Когда декоративная накладка демонтирована, нам понадобится ключ на «10», чтобы убрать блок предохранителей с места фиксации и вывести его наружу.
  3. Эти работы могут вызвать некое неудобство, потому как к блоку реле подходят толстые жгуты проводов.
  4. Таким образом он выглядит после снятия, теперь только останется проверить их на работоспособность и установить все на место в обратном порядке.

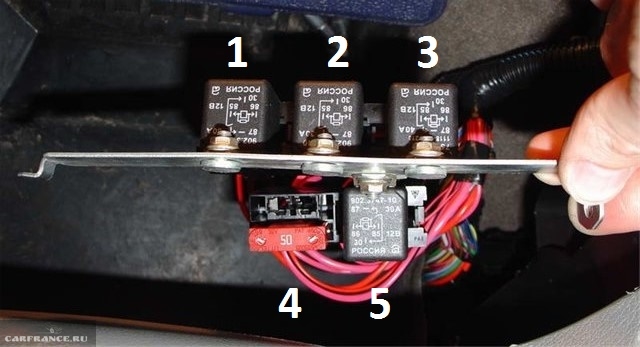

Когда они демонтированы со своего места, можно с лёгкостью проводить с ними работы.

  1. Реле включения вентилятора охлаждения на низкой скорости.
  2. Главное реле.
  3. Реле включения вентилятора охлаждения на высокой скорости.
  4. Предохранитель на 50 Ампер.
  5. Реле включения насоса (топливного).

Источник статьи: http://carfrance.ru/gde-naxoditsya-rele-ventilyatora-lada-kalina/

Как проверить проводку

Самостоятельно найти обрыв проводника в электрической цепи автомобиля совсем несложно. Необходимо тестером проверить (прозвонить) все провода на указанных участках.

Для карбюраторных двигателей:

  • от датчика включения к вентилятору;
  • от вентилятора к монтажному блоку (предохранителю);
  • от монтажного блока к реле.

Для инжекторных двигателей:

  • от главного реле к реле включения вентилятора;
  • от реле включения к вентилятору и контроллеру;
  • от датчика температуры к контроллеру;
  • от вентилятора к монтажному блоку (предохранителю).

При выявлении обрыва проводки, ее необходимо восстановить, а также установить и устранить возможную причину разрыва цепи.

Рекомендации по уходу и обслуживанию

Приобретайте предохранители оригинального производства

Отечественные или зарубежные, не важно;
Устанавливайте строго в соответствии с показателями ампеража. Недопустимо с меньшей, большей силой тока

В первом случае это приведет к повреждению модуля, во втором – к поломке агрегата, который закреплен за предохранителем;
Тщательно проверяйте качество фиксации клемм, концевиков на плате. При ослаблении подтяните, прижмите плоскогубцами. Прострел искры может стать причиной возгорания, идет плавление;
При попадании влаги, образования конденсата внутри монтажного блока, снимите крышку, просушите, при необходимости продуйте потоком сжатого воздуха.

Профилактические, диагностические работы в блоке предохранителей проводите при снятых клеммах аккумуляторной батареи с целью предотвращения короткого замыкания в цепи.

Средний ресурс эксплуатации предохранителей 40 – 60 тыс. км. Срок использования зарубежных аналогов на 10 – 15 % больше. Перед заменой ознакомьтесь с требования инструкции, получите консультацию у специалистов СТО.

Источники

  • zapchasti.expert/predoxraniteli/predoxraniteli-vaz-2115.html
  • 7vaz.ru/vaz-2114/ne-rabotaet-ventilyator-na-vaz-2114-2115-2113.html

Подводя итоги

Датчик заднего хода – это один из важнейших элементов электрической системы каждого современного автомобиля. Благодаря этому устройству, осуществляется работа индикатора реверса, что способствует повышению безопасности движения в целом и лучшей информированности водителей о намерении дальнейшего маневра.

Датчик заднего хода является достаточно надежным элементом в устройстве ВАЗа, однако в какой-то момент он все же может выйти из строя.

Определить это легко, поскольку в таком случае у автомобиля перестают работать соответствующие фонари. Однако интересно здесь другое: белые огни вполне могли отказать и без поломки датчика. Чтобы разобраться в ситуации, попробуем очертить круг возможных проблем.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
