Момент затяжки гбц priora 16 клапанов: схема и инструкция по затягиванию болтов

Что такое ГБЦ?

Головка блока цилиндров – один из главных агрегатов двигателя. Она состоит из крышки, которая служит для защиты внутренних деталей от внешних воздействий окружающей среды. Изготавливается ГБЦ путем точечного литья из чугуна или сплава алюминия. Чтобы убрать остаточное напряжение, возникающее на этапе литья, изделие искусственно старят с помощью механической обработки.

Нижняя часть ГБЦ более расширенная, таким образом, она надежнее защищает внутренности блока. Внутри поверхность головки идеально гладкая. Агрегат состоит из большого количества элементов.

Строение ГБЦ Лада Приора

В верхней части ГБЦ отведено место под корпуса подшипников распредвалов, пружин клапанов, втулок и опорных шайб, а также для механизма газораспределения. Так как головка состоит из большого количества деталей, процесс сборки и разборки ГБЦ очень трудоемкий. В совокупности детали агрегата преобразуют энергию при сгорании топлива в механическую, благодаря которой осуществляется движение автомобиля.

Выполнение операции без динамометрического ключа

Поскольку на всех указанных автомобилях усилие точно указано, то без динамометрического ключа при посадке ГБЦ не обойтись. Но на некоторых авто вполне можно обойтись без него и использовать для затягивания обычные ключи и удлиняющей насадкой.

Сразу отметим, что выполнение работ без спец. инструмента допускается только на «старых» двигателях («Москвич», ВАЗ первых моделей).

Особенностью затяжки головки блока без динамометрического ключа является необходимость «чувствовать» прилагаемое усилие. В остальном же общая методика работ такая же, как и с использованием спец. инструмента:

• Заворачиваем «от руки» все болты;
• Делаем 1-й подход, прилагая среднее усилие (при этом стараемся тянуть все болты с одинаковым усилием, плавно и без рывков). Обязательно следуем порядку затяжки;
• Выполняем второй подход, повысив усилие (чтобы более точно «ощущать» усилие, ключ с наращенным плечом следует тянуть «на себя», а не толкать «от себя»);
• Третий подход делаем с высоким усилием (проворачиваем до момента, когда болт остановиться).

Одним из вариантов затяжки без динамометрического ключа является двойное доворачивание крепежей после выполнения 2-го подхода.

Поскольку без навыков «чувствовать» прикладываемое усилие удается далеко не всем, метод без динамометрического ключа лучше не использовать, ведь последствия неправильной затяжки головки блока – достаточно серьезны и могут привести к очень серьезным поломкам.

Поэтому перед ремонтом двигателя, связанным со снятием головки блока следует запастись специальным инструментом, тем более что лишним он не будет и применение ему найдется всегда.

Неисправности

В то же время необходимо сказать, что этот силовой агрегат не лишен характерных недостатков, которые требуют от автовладельца внимания к тем или иным узлам двигателя.

Так, например, могут отмечаться проблемы с мощностью мотора, что обусловлено потерей герметичности топливной системы и неправильной работой датчиков воздушной смеси.

Еще одной характерной проблемой является изменение геометрии клапанов, что происходит по причине неправильно рассчитанной работы поршней. Специалисты рекомендуют при пробеге 50-100 тысяч километров провести замену поршней на безвтыковые, что позволит решить данную проблему.

НЕИСПРАВНОСТИ	ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ
Существенное западение мощности силового агрегата.	Появляться такое западение мощности двигателя ВАЗ 21126 может по причине проблем с инжектором или неполадках с расходомером воздуха.

В первую очередь необходимо проверить свечи и форсунки. В том случае, если система впрыска функционирует исправно, проводят замену расходомера воздуха.

Ремонт в данном случае заключается в замене поршней и клапанной группы.

Профилактикой подобной поломки может стать замена поршней на модифицированный вариант.

Необходимо проверить свечи и правильность работы форсунок.

В данном случае необходим квалифицированный ремонт, что и позволит решить проблему с повышенным расходом топлива.

Кто-то из автовладельцев заменяет поврежденную прокладку, а кто-то не обращает внимание на небольшие протечки масла. https://www.youtube.com/embed/INFPc_fgb2M

Особенности детали

Головка блока цилиндров – конструктивно достаточно сложная деталь. Представляет она собой массивную плиту, в которой проделаны каналы для циркуляции жидкостей системы смазки и охлаждения, и технологические отверстия – свечные, для форсунок (в дизелях), крепежные.

Также сверху на ГБЦ имеется так называемая «постель» распределительного вала – посадочное место под его установку.

Несмотря на свою массивность, головка блока является хрупкой деталью из-за пустот внутри, поэтому чрезмерное усилие при затяжке часто приводит к трещинам в стенках и перемычках.

Для изготовления ГБЦ используется два вида металлов – алюминий (наиболее распространенный) и чугун.

Для закрепления последней применяются стальные болты или шпильки с гайками. К примеру, головка блока УАЗ 31519 крепится шпильками.

Разница в материалах изготовления головки и ее крепежных элементов имеет один негативный фактор – разное температурное расширение компонентов при нагреве, особенно это касается ГБЦ из алюминия.

Неравномерная затяжка крепежных элементов (гайки, шпильки и т.д.) при тепловом расширении приводит к появлению излишних напряжений в структуре металла, вследствие чего происходит коробление головки.

Особенности выполнения работ на примере некоторых авто

В качестве доказательства суждения, что у каждой силовой установки существуют свои особенности затяжки ГБЦ, рассмотрим нюансы выполнения работ на конкретных моделях.

ВАЗ-2112 16 клапанов

Ряд модификаций ВАЗ-2112 комплектовался двумя типами 16-клапанных силовых установок (заводские индексы — 21120 и 21124). У этих двух моторов, несмотря на некоторые конструктивные особенности, технология затяжки головки блоки идентична.

На этих агрегатах используются растягивающиеся болты длиной 93 мм. При этом допускается повторное использование крепежей, но при одном условии – если их длина не превышает 95 мм (если она больше – их следует заменить). Для крепления головки используется 10 болтов.

Затягивание осуществляется в три подхода:

1. Болты согласно порядка заворачиваются с усилием 2 кг/м;
2. Доворачивание на 90 град.;
3. Повторная дотяжка на 90 град.

Схема протяжки показана ниже.

Между 2-м и 3-м подходом необходимо сделать 20-минутный перерыв.

Поскольку на указанных двигателях используются растягивающиеся болты, дополнительная дотяжка во время эксплуатации авто не требуется.

ВАЗ-2107

На ВАЗ-2107 все устанавливаемые модификации силовых агрегатов являются 8-клапанными.

Головка блока на них крепиться 11 болтами, 10 из которых являются основными, а 1 – вспомогательным боковым (устанавливается в боковом выступе).

На этом авто затягивание крепежей также выполняется в три подхода:

1. 10 основных болтов согласно порядку затягиваются с усилием 3,5-4,0 кг/м;
2. Те же болты дотягиваются с моментом 11,5-12,0 кг/м;
3. Вспомогательный затягивается с усилием 3,5-4,0 кг/м.

Дополнительная затяжка ГБЦ при эксплуатации ВАЗ-2107 не требуется.

«Самара», 10-е семейство, Приора

На моделях семейства «Самара» (2108-21099), а также ВАЗ 2110-2112 с 8-клапанными агрегатами затяжка уже выполняется в 4 подхода:

1. Затяжка с усилием 2,0 кг/м;
2. Дотягивание с моментом 7,5-8,5 кг/м;
3. Доворот на 90 град.;
4. Повторное доворачивание на 90 град.

Перерыв между пунктами 3,4 20 минут.

Что касается ВАЗ «десятого» семейства, которые укомплектованы 16-клапанными моторами, то у них технология затяжки такая же, как и у ВАЗ-2112 (описано выше).

То же касается и Лада Приора, на 8-клапанных агрегатах используется метод с 4 подходами (ВАЗ 2108-21099), а на 16-клапанных – 3 подхода (ВАЗ 2112 с мотором на 16 клапанов).

«Волга»

На двигателях ЗМЗ-406, устанавливаемых на «Волгу», согласно технической документации автопроизводителя затягивание болтов головки блока двигателя осуществляется в два подхода:

1. С усилием 4,0-6,0 кг/м;
2. С моментом 13,0-14,5 кг/м.

Но многие автовладельцы этого авто отмечают, что такая технология не позволяет качественно притянуть ГБЦ, поэтому они используют методики с большим количество подходов.

Распространенным является перекрестный метод, выполняющийся в 4 этапа и с усилиями:

1. 4,0-4,3 кг/м;
2. 7,5 кг/м;
3. 11,0 кг/м;
4. 14,3-14,5 кг/м.

Последующая дотяжка болтов при эксплуатации на этом двигателе не требуется.

Ремонт и замена ГБЦ (головки блока цилиндра) двигателя ВАЗ

Ремонт и замена ГБЦ (головки блока цилиндра) двигателя ВАЗ

В данной статье рассмотрим наиболее распространенный на сегодняшний день 16-ти клапанный 126 мотор с мощностью 98 лошадиных сил, устанавливаемый на Приору, Калину и Гранту.

Головка блоков цилиндров (ГБЦ) – один из главных механизмов надпоршневой полости, в которой осуществляются основные процессы рабочего цикла.

Представляет из себя крышку, закрывающую блок цилиндров от всех внешних негативных влияний.

Деталь сложной формы, изготовлена из алюминиевого сплава способом точечного литья, что зачастую и является камнем преткновения в связи с хрупкостью данного материала.

Подробный процесс замены головки блока цилиндров:

Первым делом, начиная ремонт в подкапотном пространстве необходимо остудить его до температуры окружающего воздуха, сбросить давление в топливной рампе и обесточить автомобиль сняв клеммы с аккумулятора.
Необходимо слить охлаждающую жидкость (антифриз/тосол)
Снимаем декоративный кожух, откручиваем хомуты крепления патрубка воздушного фильтра и снимаем его вместе с датчиком массового расхода воздуха.
Снимаем дроссельную заслонку , не забыв снять тросик газа
Отсоединяем фишки жгута проводов от катушек зажигания. Откручиваем и вынимаем катушки зажигания. Аккуратно выворачиваем свечи зажигания.
Отсоединяем колодки жгута проводов от датчика аварийного падения давления масла, от датчика температуры охлаждающей жидкости и датчика распределения фаз., температуры охлаждающей жидкости на термостате.
Отсоединяем шланги охлаждения системы.
Выворачиваем болт прижимной пластины кронштейна крепления топливопровода к головке блока цилиндров и снимаем пластину.
Откручиваем и снимаем впускной коллектор
Снимаем крышку головки блока цилиндра

Прокладка крышки головки блока цилиндров на автомобиле Лада Приора меняется на новую в случае ее повреждения, когда на стыке крышки с головкой начинает течь масло или она сильно обжалась в процессе эксплуатации или в случае ремонта ГБЦ, т.е. в нашем случае её замена обязательна.

С помощью шестигранника снимаем пластиковый кожух ГРМ
Ключом «на 15» ослабляем болт крепления натяжного ролика и снимаем ремень привода газораспределительного механизма.
Удерживая шкивы спецключом, срываем и откручиваем все тем же ключом на 15 шкивы распределительных валов и снимаем их.
Вынимаем стопорные кольца из пазов хвостовиков валов.
Ключом «на 15» откручиваем и снимаем натяжной и опорный ролики.
Ключом «на 10» откручиваем пять болтов крепления задней крышки ремня привода газораспределительного механизма и снимаем её
Теперь открутив шестигранным ключом «на 10» болты крепления головки блока к блоку цилиндров мы можем снять головку блока цилиндров ваз для её диагностики и последующего ремонта

Хочется отметить, что болты головки блока цилиндров повторно лучше не использовать т.к. при затяжке они имеют свойство вытягиваться.

Снимаем прокладку головки блока цилиндров

От качества новой прокладки ГБЦ и ее установки зависит правильная работа двигателя. Дефекты прокладки и её неправильная установка могут привести к подтеканию масла, и в скором времени поломке двигателя.

Поэтому к замене прокладки ГБЦ стоит подходить очень серьезно и осторожно, выбирая только качественные прокладки. Сама прокладка головки блока цилиндров представляет собой высокотехнологичную и сложную деталь из пирога с каркасом из перфорированной тонколистовой стали. Основная ее задача – соединение стыков головки блока с блоком цилиндров двигателя

Основная ее задача – соединение стыков головки блока с блоком цилиндров двигателя.

Замена прокладки головки блока цилиндров
Замена распредвалов
Замена погнутых клапанов головки блока цилиндров, в случае обрыва ремня ГРМ
Замена гидрокомпенсаторов на новые в случае их выхода из строя

Сборка ГБЦ производится в обратном порядке

Устанавливается прокладка ГБЦ, за ней и головка ГБЦ. Болты головки блока цилиндров на 126 моторе значительно отличаются от других моделей двигателей, поэтому затяжка головки блока цилиндров производится несколько иначе, вернее меняется только момент затяжки который можно узнать в мануалах по ремонту.

Далее устанавливается крышка головки цилиндра, и остальные недостающие детали.

В случае, если повреждены масляные или водяные каналы, ремонт и замена головка блока цилиндров двигателя становится не пригодной для её ремонта. В связи с этим появляется актуальный вопрос, где же купить головку блока цилиндров, новую или бу.

Ну и на последок, кому то может помочь и видео обзор по замене головки блока целиндра своими руками!

Цена новой головки блока цилиндра колеблется от 15 до 20 тысяч рублей, за бу ГБЦ попросят же выложить 6-12 тысяч.

Размеры шатунов «Приоры»

Толкая поршень вверх на всю свою длину, шатун строго фиксирует объём камеры сгорания. Из этого можно сделать вывод, что от его длины зависит и объём самой рабочей полости цилиндра, в которой горит топливо. То есть, если длину увеличить, объём станет меньше. А если укоротить, то соответственно увеличится размер камеры. Заводской двигатель выходит с шатунами стандартной длины. Она составляет 150 миллиметров. Измеряют её от осевой точки центра головки (крепления пальца) до такой же линии нижней части, крепящейся к коленчатому валу. Этот размер обеспечивает мотору стандартные заводские параметры. Например, рабочий объём мотора. Он составляет 1597 кубических сантиметров. Или как говорят владельцы, мотор «один и шесть».

Особенности затяжки креплений

С этой работой сможет справиться даже не профессионал

Важно соблюдать два правила – момент затяжки и последовательность работы с крепежами. Момент затяжки на двигателях с 8 и 16 клапанами не имеет отличий, тогда как последовательность отличается

Обратите внимание на приведенные схемы, на них цифрами указана очередность затягивания болтов

Уделить внимание блоку цилиндров необходимо:

• если в процессе эксплуатации от вибрации болты расшатались (неисправность обнаруживается по пропусканию прокладки);
• после демонтажа ГБЦ и установки;
• если заменена железная прокладка;
• во время тюнинга блока цилиндров.

Перед работой возьмите инструкцию от вашей «Приоры», чтобы разобраться в том, какой двигатель установлен на автомобиле.

Нюансы работы

На автомобилях Лада Приора в разное время устанавливались двигатели с рабочим объемом 1,6 и 1,8 литра и различным числом клапанов в головках — V8 (или 8V) и V16 (или 16V). Тип головки агрегата определяет размер болтов, порядок их установки и момент затяжки ГБЦ на Приоре.

Если на машине стоит 8 клапанный двигатель, то на нем могут применяться разные по размеру крепежные болты головки:

• на старых моторах 21114 используются винты М12*1,25 с шестигранной головкой;
• на более современных 21116, которые вышли в производство приблизительно с середины 2011 года, установлены элементы М10*1,25 с головкой под «звездочку».

При установке снятой головки необходимо использовать новые винты, поскольку старые будут растянуты и иметь внутренние повреждения.

Также на моторах используются разные по конструкции прокладки — комбинированная на старом агрегате и полностью железная на новом. Процедура затяжки болтов для двигателей с металлической и комбинированной прокладкой абсолютно идентична.

Основными нюансами при выполнении работ является проверка длины крепежных элементов, соблюдение последовательности закручивания винтов и контроль усилия при затяжке. Нарушение этих условий приводит к повреждениям деталей и необходимости выполнения дополнительных ремонтных работ. Сама процедура не является сложной и может быть сделана самостоятельно в любом удобном месте — в гараже или на открытой стоянке, за исключением случая монтажа головки на двигатель, которую желательно устанавливать в закрытом помещении.

Инструменты и материалы

Перед началом проведения процедуры затяжки следует подготовить все необходимое для выполнения:

• ключ со встроенным динамометром до 100 H⋅м;
• набор головок и обычных ключей;
• ключ Тогх Е14;
• штангенциркуль для замера остаточной длины болтов;
• пластина с размеченной шкалой до 180 градусов;
• новые болты.

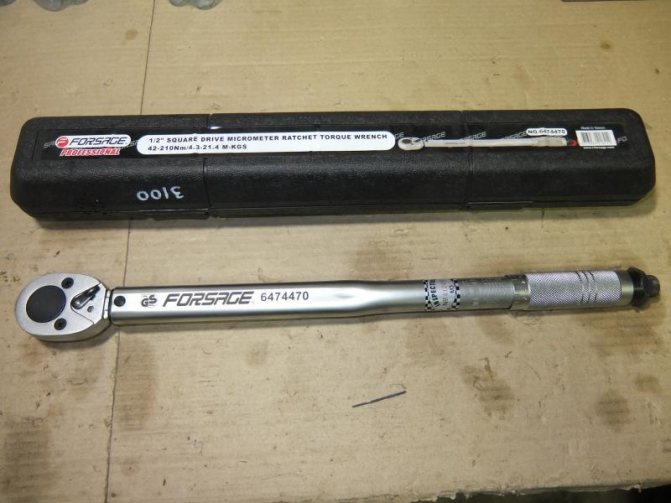

Динамометрический ключ — важный инструмент для самостоятельного ремонта

Пошаговая инструкция

Последовательность выполнения операции на 8 клапанном двигателе:

1. Протереть поверхности ГБЦ и осушить отверстия под болты в блоке мотора.
2. Установить прокладку на блок, выставить ее по направляющим.
3. Смонтировать сверху головку и вставить 10 крепежных болтов М10 или М12. Если владелец решил сэкономить и оставить старые винты, то они должны иметь длину не более 135,5 мм.
4. Затянуть элементы по схеме. Сила затяжки должна составлять не выше 20 H⋅м.
5. Затем нужно повторно протянуть болты. Усилие второй затяжки должно быть в пределах от 70 до 85 H⋅м.
6. Далее нужно затягивать винты с доворотом на 90 градусов в той же последовательности. Угол доворота можно контролировать по специальному приспособлению, представляющему собой пластину с приделанной шкалой от 0 до 180 градусов.
7. В соответствии с регламентом, нужно довернуть болты еще раз на 90 градусов.
8. Крепление 8 клапанной головки к блоку закончено.
9. После сборки мотора необходимо проверить качество работы, запустив и прогрев двигатель. Надежно затянутый стык головки и блока не должен пропускать рабочих жидкостей из картера силового агрегата.

Кривошипно-шатунный механизм

Этот основной узел двигателя, состоит в основном из следующих групп:

Каждая деталь группы имеет ещё по несколько дополнительных элементов. Как, например, каждый поршень несёт комплект уплотнительных колец, соединительный палец и фиксирующие скобы для пальца. Коленчатый вал имеет подшипники, сальники. Наиболее интересна структура шатунов.

Принцип работы механизма

Двигатели ВАЗ, как и остальных автомобилей, основаны на взрывообразном сгорании топлива. Поршень создаёт определённое сжатие воздушно-бензиновой смеси, искра от искрообразователя поджигает её, толкая поршень вниз, а кривошипно-шатунный механизм (КШМ) преобразует поступательное движение во вращательное. Это происходит за счёт особой формы коленчатого вала. Точки крепления шатунов расположены так, что в то время, когда толкающие поршни шатуны поднимаются, толкаемые поршнем – опускаются. И такой процесс идёт посменно.

Комплектация шатунов «Приоры»

Эти детали являются разборными. Основная часть выполнена из высококачественного метала. Только в верхнем кольце, куда входит фиксирующий палец поршня, устанавливается вкладыш из другого металла. В общем, состоит шатун из таких деталей:

• шатуна;
• крышки вкладыша;
• стяжных болтов 2 шт.;
• специальных шайб;
• вкладыша шатуна.

Это связано с тем, что на вкладышах, имеются специальные канавки для прохождения моторного масла. Из-за высокой скорости вращения этот узел требует равномерной и обильной смазки. Малейшее несовпадение этих выемок с маслопроводными отверстиями коленчатого вала, приведёт к нарушению поступления смазки и, как следствие, заклиниванию двигателя.

Тюнинг двигателя с помощью шатунов

Большинство молодых людей, приобретающих «Приору», не удовлетворяются заводскими параметрами машины. Многие стремятся усовершенствовать свой автомобиль. Сделать его мощнее, приёмистей и быстрей. Это называется «зарядить» двигатель. То есть, как ещё говорят, сделать тюнинг. В это понятие входит много различных действий. Это и установка специальных распределительных валов, и облегчение различных деталей, маховика и прочих. И многое другое. В эту категорию входит и установка специальных укороченных шатунов, что соответственно увеличивает объём рабочей камеры сгорания мотора «Приоры».

Самыми популярными, для такой операции являются так называемые, «спортивные», усиленные шатуны, длиной 131 мм. Они входят в стандартный набор для улучшения мотора «Приоры».

Снятие распределительных валов и замена гидротолкателей клапанов

Работу проводим для замены распределительных валов и гидротолкателей клапанов. Снимаем пластмассовую крышку двигателя. Крестообразной отверткой ослабляем затяжку хомута крепления шланга основного контура вентиляции картера… …и снимаем шланг со штуцера крышки головки блока цилиндров. Снимаем впускной трубопровод (см. «Снятие впускного трубопровода») и закрываем каналы в головке блока цилиндров ветошью, чтобы исключить возможность попадания в двигатель предметов. Снимаем катушки зажигания (см. «Проверка состояния и замена свечей зажигания»). Крестообразной отверткой ослабляем хомут крепления шланга контура холостого хода вентиляции картера…

…и снимаем шланг со штуцера крышки головки блока цилиндров.

Головкой «на 10» отворачиваем болт крепления кронштейна колодок жгута проводов системы управления двигателем… …и отводим кронштейн с колодками от крышки головки блока цилиндров. Сжав пассатижами лепестки пластмассового держателя жгута проводов системы управления двигателем…

…вынимаем держатель жгута проводов из кронштейна, закрепленного на крышке головки блока цилиндров. Головкой «на 8» отворачиваем 15 болтов крепления крышки головки блока цилиндров.

Расположение болтов крепления крышки головки блока цилиндров Крышка установлена на герметике, поэтому…

…отверткой поддеваем крышку за прилив…

…и снимаем ее. Для проверки исправности гидротолкателя…

…отверткой нажимаем на гидротолкатель (при проверке соответствующий гидротолкателю кулачок распределительного вала должен быть обращен к толкателю «затылком», то есть не давить на толкатель). В нормальном состоянии гидротолкатель должен перемещаться в гнезде головки блока цилиндров со значительным усилием, сжимая пружину клапана. Если же прожимается сам гидротолкатель при небольшом усилии, то его необходимо заменить. Аналогично проверяем другие гидротолкатели. Снимаем зубчатые шкивы распределительных валов (см. «Замена сальников распределительных валов»). Отсоединяем колодку провода от датчика сигнализатора недостаточного (аварийного) давления масла в двигателе (см. «Снятие датчика сигнализатора недостаточного давления масла»). Головкой «на 8» отворачиваем 20 болтов крепления корпуса подшипников распределительных валов.

Расположение болтов крепления корпуса подшипников распределительных валов

Снимаем корпус подшипников распределительных валов (А — центрирующие штифты корпуса). Для того чтобы вынуть распределительные валы из опор в головке блока цилиндров, можно не снимать заднюю крышку ремня привода ГРМ, а только отвернуть три верхних болта крепления крышки (см. «Снятие насоса охлаждающей жидкости»). Отжав заднюю крышку ремня привода ГРМ…

…вынимаем распределительные валы с сальниками.

Для отличия валов на распределительном валу впускных клапанов около его первой шейки выполнен поясок.

Снимаем две заглушки головки блока цилиндров и корпуса подшипников распределительных валов. Чтобы вынуть гидротолкатель из гнезда головки блока цилиндров, ветошью протираем торец толкателя…

…и с помощью присоски (можно использовать присоску для крепления автоаксессуаров к ветровому стеклу)…

…вынимаем гидротолкатель. При извлечении гидротолкателя магнит лучше не использовать во избежание намагничивания деталей толкателя и «прилипания» к ним железосодержащих продуктов износа. Перед сборкой очищаем привалочные поверхности головки блока цилиндров, корпуса подшипников и крышки головки блока цилиндров от остатков старого герметика и масла. Смазываем моторным маслом опорные шейки и кулачки распределительных валов и укладываем валы в опоры головки блока цилиндров. На привалочную поверхность корпуса подшипников валов, сопрягающуюся с головкой блока цилиндров, наносим фланцевый герметик типа Локтайт № 574 жгутиком толщиной около 2 мм.

Места нанесения герметика на корпус подшипников

Устанавливаем корпус подшипников по центрирующим штифтам и равномерно затягиваем болты крепления крестнакрест, начиная от средних опор. Запрессовываем новые сальники распределительных валов (см. «Замена сальников распределительных валов»). С другой стороны головки блока цилиндров оправкой запрессовываем заглушки. Дальнейшую сборку проводим в обратной последовательности. Перед установкой крышки головки блока цилиндров наносим на ее поверхность, сопряженную с корпусом подшипников, фланцевый герметик типа Локтайт № 574.

Места нанесения герметика на крышку головки блока цилиндров

Техобслуживание

Эргономичное устройство ДВС позволяет обслуживать двигатель 2112 со следующей периодичностью:

Поршни	проточка глубиной 3,5 мм
Кольца	стальные 21083-1004029 или чугунные 21083-1000100-10
Диаметр поршня	А класс –81,94 – 81,95 мм
Коленвал	база от 21083, добавлен демпфер крутильных колебаний
Количество подшипников коренных	5
Ход поршня	71 мм
Горючее	АИ-95
Нормативы экологии	Евро-3
Расход топлива	трасса – 5,9 л/100 км
Расход масла	максимум 0,5 л/1000 км
Моторное масло для 2112	5W-30, 5W-40, 10W-40, 15W-40
Объем масла моторного	3,5 л
Температура рабочая	90°
Ресурс мотора	заявленный 150000 км,
Регулировка клапанов	гидротолкатели
Система охлаждения	принудительная, антифриз
Количество ОЖ	7,8 л
Помпа	с полимерной крыльчаткой
Свечи на 2112	BCPR6ES либо АУ17ДРВМ, длина резьбы 19 мм, диаметр 14 мм, ключ 16 мм
Зазор между электродами свечи	1,1 мм
ГРМ	DOHC
Ремень ГРМ	136 зубов, ширина ремня 25,4 мм
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр	с обратным клапаном
Маховик	128 зубов высотой 10,1 мм, размер поверхности под сцепление 256,7 мм
Болты крепления маховика	М10х1,25 мм, длина 26 мм
Маслосъемные колпачки	код 90913-02090 впускные светлые,
Компрессия	давление в цилиндрах от 12 бар номинальное, разница давлений в отдельных цилиндрах в пределах 1 бара
Обороты ХХ	800 – 850 мин -1
Усилие затягивания резьбовых соединений	свеча – 30,7 – 39 Нм

Объект техобслуживания	Время, год или пробег, 10000 км (что наступает раньше)
Ремень ГРМ	замена через 100000 км
Батарея АКБ	1 /20000 км
Зазор в клапане	2 /20000 км
Вентиляция картера	2 /20000 км
Ремни, приводящие в действие навесное оборудование	2 /20000 км
Топливопровод и крышка бака	2 /40000 км
Масло моторное	1 /10000 км
Фильтр масляный	1/10000 км
Фильтр воздушный	1 – 2/40000 км
Фильтр топливный	4 /20000 км
Фитинги и шланги обогрева/охлаждения	2 /40000
Жидкость охлаждающая	2 /20000 км
Датчик кислородный	1,5/100000 км
Свеча зажигания	1 – 2 /20000 км
Коллектор выпускной	2/40000 км

В отличие от охлаждающей жидкости масло частично оседает на стенках каналов смазки, поэтому при объеме 3,5 л реально требуется 3,2 л полусинтетического продукта.

Нюансы работы

На автомобилях Лада Приора в разное время устанавливались двигатели с рабочим объемом 1,6 и 1,8 литра и различным числом клапанов в головках — V8 (или 8V) и V16 (или 16V). Тип головки агрегата определяет размер болтов, порядок их установки и момент затяжки ГБЦ на Приоре.

Если на машине стоит 8 клапанный двигатель, то на нем могут применяться разные по размеру крепежные болты головки:

• на старых моторах 21114 используются винты М12*1,25 с шестигранной головкой;
• на более современных 21116, которые вышли в производство приблизительно с середины 2011 года, установлены элементы М10*1,25 с головкой под «звездочку».

При установке снятой головки необходимо использовать новые винты, поскольку старые будут растянуты и иметь внутренние повреждения.

Также на моторах используются разные по конструкции прокладки — комбинированная на старом агрегате и полностью железная на новом. Процедура затяжки болтов для двигателей с металлической и комбинированной прокладкой абсолютно идентична.

Основными нюансами при выполнении работ является проверка длины крепежных элементов, соблюдение последовательности закручивания винтов и контроль усилия при затяжке. Нарушение этих условий приводит к повреждениям деталей и необходимости выполнения дополнительных ремонтных работ. Сама процедура не является сложной и может быть сделана самостоятельно в любом удобном месте — в гараже или на открытой стоянке, за исключением случая монтажа головки на двигатель, которую желательно устанавливать в закрытом помещении.

Инструменты и материалы

Перед началом проведения процедуры затяжки следует подготовить все необходимое для выполнения:

• ключ со встроенным динамометром до 100 H⋅м;
• набор головок и обычных ключей;
• ключ Тогх Е14;
• штангенциркуль для замера остаточной длины болтов;
• пластина с размеченной шкалой до 180 градусов;
• новые болты.

Переходим к блоку цилиндров

Снимаем поддон. Поворачивая коленвал как нам удобно откручиваем по два болта на каждой крышки шатуна. Используем для этого головку TORX E10.

Поршня вместе с шатунами вынимаем. Для этого снизу деревянной ручкой молотка упираемся в шатун и слегка постукивая выбиваем его наверх. Снимаем старые вкладыши и по маркировки на них покупаем такого же размера новые. Вот еще один камень в огород АвтоВАЗа, машина у владельца с салона и в мотор не разу не лазили, но три поршня были группы «В» а один «С». Получается, что на заводе один цилиндр немного переточили и просто сунули туда увеличенный поршень, нет слов. Вариантов нет, берем группу «С», не точить же мотор из-за этого. Коренные вкладыши так же трогать не будем.

Покупаем новую поршневую группу, не гнущею клапана, шатуны и шатунные вкладыши.

Устраняем продольный люфт коленвала

На данном моторе он был замечен. Что бы устранить его заменим упорные полукольца. В наличие есть стандартные и ремонтные размеры. Берем первый ремонтный размер, если будут туго заходить немного сошлифуем. Откручиваем средний коренной подшипник и аккуратно толкнув отверткой сдвигаем полукольца. Метка на нем виде трех засечек, изображена ниже.

Когда полукольцо немного вышло проворачиваем коленвал, он вытолкнет его. Полукольца двух видов спереди белое и желтое сзади, канавки на них должны смотреть в сторону щек коленвала.

Ставим как снимали новые полукольца, если они заходят с большим усилием можно их немного шлифануть на мелком абразивном бруске, только не со стороны канавок. Проверяем люфт. Затягиваем коренной подшипник моментом 8 кгс*м.

Собираем поршневую

Сверху на поршне выбита стрелка, она должна быть направлена к передней части двигателя. А на шатуне есть метки, которые должны смотреть в свою очередь так же. Не перепутайте!

Вставляем одно стопорное кольцо в паз на поршне. Вставляем шатун в поршень и смазав свой и поршневой палец маслом вставляем его на свое место. Вставляем второе стопорное кольцо. Данная операция хоть и кажется простой, но помучится придется. Осматриваем собранную конструкцию все стопорные кольца должны быть четко в своих канавках, в противном случае выскочившее кольцо на работающем двигателе может натворить много бед.

После сборки нужно отломать крышку шатунного подшипника, поскольку шатун выполнен в виде одного целого. На наших машинах так. Для начала выкручиваем болты. Вставляем в тески шатун на уровень метки показанной на рисунке черной стрелкой и слегка его зажимаем, затем легким движением руки отламываем. В первый раз очень страшно. Приставляем крышку на место и закручиваем болты, чтобы в дальнейшем не перепутать.

Проверяем тепловой зазор в поршневых кольцах

Раскладываем каждый комплект колец к каждому цилиндру. В дальнейшем местами их не меняем. По очереди каждое кольцо засовываем в свой цилиндр и немного проталкиваем его поршнем примерно на средину.

Щупами замеряем зазор.

Номинальный зазор: 0.25 — 0.45 мм.

Максимальный зазор для всех 1 мм. Но это попахивает уже расточкой.

Устанавливаем новые кольца

Сначала устанавливаем разжимную пружину маслосъемного кольца, затем само кольцо. Замок маслосъемного кольца должен смотреть в противоположную сторону замка пружины. После устанавливаем нижнее компрессионное и наконец верхнее компрессионное кольцо. На кольцах обязательно выбита надпись «ТОР», она должна смотреть вверх. Кольца в канавках поршня должны обязательно легко вращаться.

Снятие и установка шатунов на двигатель «Приоры»

Интересно то, что, хотя эта деталь находится практически в середине мотора, демонтировать её можно не снимая с автомобиля двигатель. Да, это, конечно, непростая операция, однако, вполне выполнимая. Проводить её нужно или на смотровой яме, или на специальном подъёмнике для машин, чтобы был доступ к масляному поддону. Когда автомобиль расположен на месте для проведения операции, в первую очередь снимается защита моторного отсека снизу. Демонтируется головка блока, поддон двигателя и маховика. Желательно снять, чтоб не повредить, маслозаборник. Можно приступать к извлечению шатунов.

Стоит начинать с первого цилиндра. Это для того, чтоб разложить детали по порядку, и не перепутать. Провернуть коленвал «Приоры» так, чтобы нижняя часть шатуна стала ровно в нижнем положении. Разблокировать и отвернуть болты крепления крышки вкладыша. Снять её и отложить вместе с самим вкладышем. После этого вытолкнуть поршень вверх и извлечь из цилиндра. По очереди демонтировать таким образом все поршни с шатунами «Приоры». Теперь можно заниматься ремонтом или заменой элементов.
