Катушка зажигания в вариации силового агрегата 8 клапанов Лада Калина, как и в версии 16 клапанов, исполняет первостепенную роль. Она позволяет мотору без труда запускаться даже в весьма неблагоприятных климатических условиях

Такое обстоятельство стимулирует владельцев уделять этому изделию повышенное внимание. Даже несущественное отклонение в функционировании катушки способно на длительное время обездвижить автомобиль

Для минимизации рисков проявления такой ситуации призываем владельцев соблюдать регламентные рекомендации производителя. Если владелец отнесется к данному аспекту пренебрежительно, то он собственноручно спровоцирует себя на замену катушки, что весьма недешево. И в целом система зажигания должна обслуживаться и эксплуатироваться аккуратно.

Порядок снятия и установки модуля зажигания

После этого необходимо отсоединить все высоковольтные провода от свечей зажигания, достаточно просто потянуть за них с усилием.

Сразу после этого вынимаем провода с самого модуля зажигания, это делается простым движением руки, просто с небольшим усилием потянуть их на себя, поочередно все четыре штуки.

И далее, убираем все провода в сторону, чтобы они нам не мешались. И сразу извлекаем штекер питания от корпуса модуля, как показано на фото ниже, немного надавив на фиксатор и потянув на себя

И заодно необходимо отсоединить штекер от датчика детонации (так как они находятся на одном жгуте проводов), чтоб при демонтаже нам не мешалось ничего лишнего.

Отводим обмотку в сторону, можно зацепить ее за вентилятор охлаждения, тогда она точно не помешает.
Теперь нам понадобится шестигранник на 5, чтобы открутить 4 болта крепления корпуса модуля зажигания, три из которых находятся на виду, а вот четвертый под модулем внизу.

Когда все 4 болта откручены, можно смело снимать модуль зажигания и ставить вместо него новый, если в этом есть необходимость.
Обратите внимание, что подсоединять высоковольтные провода необходимо в строгом соответствии, чтобы цифры на блоке совпадали с цифрами на проводах.

Номера цилиндров на проводах выглядят так, как показано на фотографии ниже:

Установку и замену производим в обратном порядке, и не забываем про подключение штекеров к модулю зажигания и датчику детонации, а также надеть клемму на аккумуляторную батарею. И еще один совет: при снятии блока посмотрите на его маркировку и цифры, которые там находятся — покупайте точно такой же модуль, чтобы не возникло потом проблем при демонтаже.

Началось все с того, что по дороге с работы домой ни с того ни с сего двигатель начал троить и перестал тянуть. Перед этим на приборной панели загорелся чек, предварительно помигав несколько раз. Проблема решилась остановкой и перезапуском двигателя. Спустя несколько дней тоже самое повторилось снова. Решил провести диагностику автомобиля.

Диагностика показала следующую ошибку «пропуски воспламенения во 2 и 3 цилиндрах». Пообщавшись с СТОшниками и порывшись в интернете решил заменить свечи зажигания. Машину покупал бу с пробегом 50 000, поэтому сколько отходили свечи сказать не могу, но на вид были вроде бы нормальными — зазор 1мм, нагара не было (как проверить смотри здесь).

С новыми свечами двигатель начал работать более устойчивее, но через несколько дней снова выскочила ошибка о пропусках зажигания. Покопавшись еще в интернете решил проверить катушку зажигания и бронепровода. Как это сделать Вы можете узнать из инструкции по эксплуатации автомобиля, там есть детальная инструкция, поэтому приводить ее здесь я не буду.

Проверка показала, что все вроде бы в норме. В чем же тогда причина? А причина была вот в чем. Катушка зажигания (на 8-ми клапанных Калинах) условно делится на две части, первая из которых отвечает за 1-4 цилиндры, вторая соответственно за 2-3. Так как пропуски зажигания постоянно возникали во 2-3 цилиндрах решил, что возможно дело в неисправности катушки.

В магазине купил новую «СОАТЭ» (цена 500 грн.).

При установке не перепутайте бронепровода. Все они имеют свой собственный номер (1, 2, 3, 4), нумерация цилиндров начинается с право на лево. На катушке зажигания так же все выводы пронумерованы:

После замены пропуски зажигания больше не возникали. Так же причиной пропусков воспламенения могут стать бронепровода, если их сопротивление слишком превышает норму, то они пришли в негодность и требуют замены. Если пропуски зажигания появляются в отдельных цилиндрах, то есть смысл проверить зазоры клапанов, компрессию. Так же не нужно исключать из внимания форсунки, возможно их необходимо почистить. Проверьте датчик положения коленчатого вала.

Лада Калина замена свечей зажигания. журнал За рулем

Работу проводим на холодном моторе.

На 16-клапанном двигателе

Резким рывком вверх…

2302-3-2-09-02 (Копировать)

…снимаем пластмассовый кожух двигателя.

2302-3-2-09-03 (Копировать)

Нажав на фиксатор колодки жгута проводов индивидуальной катушки зажигания, отсоединяем колодку от разъема катушки.

2302-3-2-09-04 (Копировать)

Головкой Е-8 отворачиваем винт крепления катушки зажигания…

2302-3-2-09-05 (Копировать)

…и вынимаем катушку из свечного колодца.

2302-3-2-09-06 (Копировать)

Высокой головкой «на 16» с удлинителем (или свечным ключом) выворачиваем свечу.

При установке свечи необходимо вворачивать ее рукой во избежание повреждения резьбы свечного отверстия в головке блока цилиндров.

Если свеча пошла не по резьбе, будет ощущаться сильное сопротивление вращению. В этом случае необходимо полностью вывернуть свечу и, очистив резьбу, повторно завернуть.

Окончательно затягиваем свечу моментом 25–30 Н .м.

Внимание! Чрезмерная затяжка свечей зажигания может привести к повреждению резьбы в свечных отверстиях головки блока. Аналогично заменяем остальные свечи. Аналогично заменяем остальные свечи

Аналогично заменяем остальные свечи.

На 8-клапанном двигателе

2279-4-12-01 (Копировать)

Снимаем со свечи наконечник провода.

Удаляем грязь вокруг свечи зажигания.

2279-4-12-02 (Копировать)

Высокой головкой «на 21» с удлинителем (или свечным ключом) выворачиваем свечу.

Окончательно затягиваем свечу моментом 31–39 Н .м.

Аналогично заменяем остальные свечи.

Ошибка в тексте? Выделите её мышкой! И нажмите: Ctrl + Enter

Отдельные аспекты технической эксплуатации

Многие неопытные водители, не понимая сути поломки, решают, что необходима дорогостоящая замена замка зажигания или проводки в целом. Водители со стажем советуют не спешить с выводами. Если в силу различных обстоятельств катушка зажигания выходит из строя, на приборной панели зажигается соответствующий индикатор. Первое, что должен сделать в подобной ситуации водитель, — это завести авто в гараж и открыть капот.

Нередко свечи зажигания в силу скачка напряжения или замыкания выходят из строя. В результате искра не проходит должным образом по всей системе. Подобную проблему может вызвать и ряд других обстоятельств:

автомобиль пострадал в ДТП;
замена свечей может потребоваться после попадания молнии в машину;
некачественно ранее проведенный ремонт;
использование неоригинальных запасных частей;
несоблюдение сроков технического осмотра в сервисном центре.

Система зажигания может иметь повреждение в любом участке цепи, поэтому контроль должен быть тщательным. Начинается все с проверки правильной замкнутости обмотки на массу. Необходимо аккуратно вставить, ориентируясь на показатели прибора, контакты. Затем один из контактных выводов прибора подсоединяется к центральному контакту катушки свечи зажигания. При этом второй контакт крепится на массе.

Если на экране мультиметра наблюдается значок бесконечности, то это говорит об отсутствии замыкания на этом участке. Автовладельцу это должно сказать, что схема зажигания в полном порядке. Собственники авто без достаточно опыта в области технического обслуживания автомобилей должны ориентироваться на следующий факт. Если помимо значка бесконечности на мониторе осталась «1», которая была до момента подсоединения, это говорит об исправности участка.

Замена свечей может потребоваться в случае наличия зажигания на обрыв в первичных цепях модуля. Прибор подключается к расположенным по краям контактам модуля. В таком случае стабильность показателей на экране прибора говорит о наличии проблемы в замке зажигания Калины

Если и здесь неисправность не удалось обнаружить, то на следующем этапе автовладелец должен обратить внимание на вторичную обмотку модуля

Берется модуль зажигания 16-кл. и поворачивается таким образом, чтобы оба вывода проводов были повернуты к вам. К выводам 4-го и 1-го цилиндра подсоединяется диагностический прибор. Если неисправности здесь себя не проявили, то аналогичным образом необходимо проверить 2-й и 3-й цилиндры.

Аспекты эксплуатации

Частыми случаями обращения владельцев в сервис являются выходы из строя катушки или ее некорректное функционирование. Диагностировать модуль зажигания также можно самостоятельно. Для этого потребуется обзавестись соответствующими приборами. Одним из таких инструментальных средств диагностики является мультиметр. Он применяется в целях замеров фактического значения сопротивления на выводах катушки в версиях 8 клапанов Лада Калина, а также в версии 16 клапанов. Чтобы результаты замерных действий обладали максимальной корректностью к процедуре следует склоняться не менее двух раз.

Как проверить исправность катушки зажигания?

Неисправности приводят к нестабильной работе мотора и невозможности завести машину. Задача модуля – сформировать импульсы высокого напряжения и передать их на свечу зажигания (СЗ). На плюс блока поступает питание + 12В от бортовой сети, минус берется от кузова авто.

Катушка зажигания на Лада Калина

В конструкцию модуля зажигания 8 и 16 кл двигателей Лада Калина входит два высоковольтных трансформатора (катушки) и два управляющих блока. Одна катушка связана с 1 и 4-м цилиндрами, а вторая со 2 и 3-м. Со СЗ прибор соединяется с помощью высоковольтных проводов.

Управление трансформаторами осуществляется контролером с помощью мощных транзисторных вентилей. Он получает опорный сигнал от датчика положения коленвала, на основании которого рассчитывается последовательность срабатывания катушек в блоке. Кроме того, контролер использует информацию о частоте вращения, температуре ОЖ, нагрузке силового агрегата (массовом расходе воздуха), положении коленчатого вала и наличии детонации. В системе отсутствуют подвижные детали, поэтому она не нуждается в техническом обслуживании и регулировке.

Особенность работы устройства в том, что применяется метод распределения искры, который называют методом «холостой» искры. Цилиндры разбиты на пары. В каждом цилиндре из цилиндров образуется искра.

Одна группа свечей получает искру в момент максимального сжатия ТВС (рабочая искра), а вторая в момент выпуска (холостая). При этом в первом случае свечи подключены к 1-му и 4-му цилиндрам, а во втором – к 2 и 3-му. Ток в обмотках трансформаторов протекает постоянно в одном направлении, поэтому ток при искрообразовании у одной свечи протекает с бокового электрода на центральный, а у второй — с центрального на боковой.

Основные признаки неисправности устройства:

снижение мощности двигателя;
работа мотора с перебоями;
прерывистое движение на холостом ходу;
некорректная работа парных цилиндров.

Если появились вышеописанные признаки, нужно проверить блок на исправность. Причиной пропуска зажигания могут быть сами свечи (автор видео — В гараже у Сандро).

Перед тем, как проверить работоспособность блока, следует проверить надежность подключения высоковольтных проводов и исправность свечей зажигания. Для проверки катушки двигателя 8 или 16 кл понадобится мультиметр.

Тестер для проверки

Диагностика проводится в несколько этапов. В первую очередь проверяется замыкание обмотки на массу. Мультиметр нужно выставить для проверки сопротивления, чтобы он работал как омметр. Далее отрицательный щуп тестера подводится к массе – металлической части корпуса устройства (на фото — красная стрелка), а второй – положительный к центральному контакту трансформатора (на фото — синяя стрелка). Если сопротивление стремится к бесконечности, то это означает, что замыкания нет и прибор исправен.

Проверка замыкания обмотки

На втором этапе выполняется проверка первичных цепей управления катушки. Сначала нужно присоединить щупы омметра к крайнему левому и крайнему правому контактам модуля. Если показания на приборе остались прежними, значит, в цепи есть обрыв. В этом случае необходима замена катушки.

Проверка крайних выводов

Третий этап диагностики – проверка вторичных обмоток модуля. Для проверки щупы тестера нужно присоединить к парным высоковольтным выводам катушки. Сначала к выводам 2 и 3 цилиндров, а затем 1-4 цилиндров, как на двигателе с 16 кл, так и с 8 кл. Если устройство исправно омметр будет показывать сопротивление около 4 Ом, но он не должен показывать бесконечность.

Проверка вторичных обмоток

Аспекты эксплуатации

Повреждение в системе зажигания может возникнуть на любом из участков цепи. Это обстоятельство требует максимальной тщательности и внимания во время диагностических манипуляций. Проверка начинается с того, что необходимо убедиться в правильности коммутации обмотки с массой. Теперь диагностируем центральный вывод катушки. Плюсовой контакт прибора прикладываем к нему, а минусной коммутируем с массой автомобиля. Смотрим на экран. Если присутствует символ бесконечности сопротивления, то это свидетельствует об отсутствии замыкания на данном отрезке цепи. Из этой информации владелец должен сделать вывод, что модуль зажигания исправен.

Теперь прибор коммутируем с расположенными по краям выводами модуля. Конкретный параметр на экране свидетельствует о присутствии неисправности внутри замка зажигания LADA Kalina. Если недочет и здесь не обнаружен, тогда следующим действием будет диагностирование вторичной обмотки катушки. Модуль зажигания располагаем перед собой так, чтобы оба контакта были развернуты к нам. С выводами для 4-го и 1-го цилиндров коммутируем диагностическое устройство. Убедившись в отсутствии неисправности (замыкания), переходим к проверке цепи для 2-го и 3-го цилиндров. Здесь также не должно присутствовать замыкания.

Монтажный блок блок предохранителей ВАЗ десятого семейства

Монтажный блок (блок предохранителей), а еще его называют черный ящик. Если электрика в автомобиле неожиданно перестала работать, тогда первым делом стоит проверить предохранители и реле.

Схема блока предохранителей

реле дальнего света фар (К5);
реле ближнего света фар (К4);
реле контроля и проверки исправности ламп (К1);
пинцет для извлечения предохранителей;
реле включения стеклоподъемников дверей;
реле включения указателей поворота и аварийной сигнализации (К3);
реле включения стартера;
запасные предохранители;
место установки реле противотуманных фар;
реле включения стеклоочистителей и стекпоомывателей (К2);
реле включения обогрева заднего стекла (К7);
дополнительное реле (К6);
верхний ряд предохранителей (F1-F10 установлены по порядку номеров слева направо);
нижний ряд предохранителей (F11-F20 установлены по порядку номеров слева направо)

F1 5А Лампы освещения номерного знака Лампы освещения приборов Контрольная лампа габаритного света Лампа освещения багажника Лампы габаритного света левого борта
F2 7,5А Левая фара (ближний свет)
F3 10А Левая фара (дальний свет)
F4 10А Правая противотуманная фара
F5 30А Электропривод стеклоподъемников дверей
F6 15А Розетка переносной лампы Прикуриватель
F7 20А Электровентилятор системы охлаждения Звуковой сигнал
F8 20А Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла
F9 20А Очистители и омыватели ветрового, заднего стекла и фар. Реле (обмотка) включения обогрева заднего стекла.
F10 20А Резервный
F11 5А Лампы габаритного света левого борта
F12 7,5А Правая фара (ближний свет)
F13 10А Правая фара (дальний свет)
F14 10А Левая противотуманная фара
F15 20А Электрообогрев сидений Блокировка замка багажника
F16 10А Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
F17 7,5А Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания.
Лампы сигнала торможения. Часы (или маршрутный компьютер).
F18 25А Лампа освещения вещевого ящика. Блок управления отоплением и вентиляцией.
F19 10А Блокировка замков дверей (центральный замок) Реле контроля исправности ламп сигнала торможения и габаритного света Указатели поворота с контрольными лампами Лампы света заднего хода Обмотка возбуждения генератора Блок индикации бортовой системы контроля Щиток приборов
F20 7,5А Лампы задних противотуманных фонарей

xn--2111-43da1a8c.xn--p1ai

Отдельные аспекты технической эксплуатации

Нередко причиной многих обращений на СТО являются не столько сбои в работе высоковольтных проводов, сколько неправильная работа модуля зажигания Калина. Для проведения диагностики можно отправиться в сервисный центр или самому взять в руки инструменты. Одним из таких является мультиметр, используемый для измерения фактического уровня сопротивления на контактах 8-кл. двигателя. Для получения корректных результатов измерения необходимо провести 2 раза.

Вне зависимости от типа проблемы, снять проблемный агрегат не составит труда. Катушка зажигания Калина демонтируется при помощи шестигранника.

Проверка катушки зажигания

Существует два надежных способа проверки ИКЗ: визуальный осмотр и проверка мультиметром.

Следует отметить что проверка ИКЗ аналогична для всех автомобилей Лада с 16-ти клапанным двигателем, т.е. проверка на таких авто как LADA Vesta и X-ray будет одинаковой.

Для того чтобы проверить катушку зажигания ее необходимо снять с автомобиля.

Снятие ИКЗ:

Отключаем минусовую клейму от аккумулятора.
Снимаем декоративную пластиковую накладку.
Откручиваем нужную нам катушку головкой на «10» или Torx E8.
Снимаем штекер катушки извлекаем ее.

Визуальная проверка

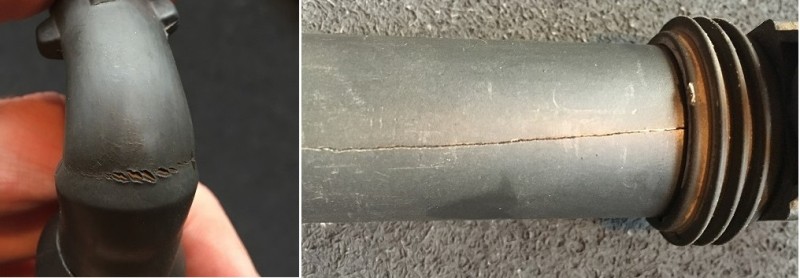

После того как катушка будет извлечена ее необходимо тщательно осмотреть. Резиновый наконечник не должен иметь надрывов и трещин. Пластиковая часть не должна быть оплавлена или треснута. Контактная пружинка должна иметь правильную форму без окисления или ржавчины.

Трещины на катушки или надрывы на резиновом колпачке будут уводить искру на корпус двигателя, следовательно, ток на свечу подаваться не будет, что приведет к пропускам зажигания.

При обнаружении таких визуальных неисправностей, катушку необходимо заменить.

Проверка мультиметром

Проверка мультиметром подразделяется на два этапа. Проверка сопротивления самой ИКЗ и проверка напряжения управления ИКЗ (проверка напряжения на колодке питания ИКЗ).

Начнем с проверки напряжение на колодке питания ИКЗ.

Для этого выставляем на мультмитре переключатель на постоянное напряжение.

Включаем зажигание автомобиля

На колодке в разъеме под номером 3 проводим замер (подключаем один щуп мультиметра на корпус двигателя другой на вывод под номером 3) напряжение должно быть не менее 12 вольт. Если напряжение меньше, то это означает что аккумуляторная батарея, разряжена или неисправен контроллер ЭБУ.

Проверка сопротивления ИКЗ

Для того чтобы проверить сопротивления ИКЗ необходимо воспользоваться мультиметром. Следует отметить, что проводить измерения сопротивления необходимо на холодном двигателе, т.к. сопротивление обмоток катушки сильно зависит от ее температуры.

В проверки сопротивления необходимо проверить две обмотки вторичную и первичную.

Проверка первичной обмотки ИКЗ

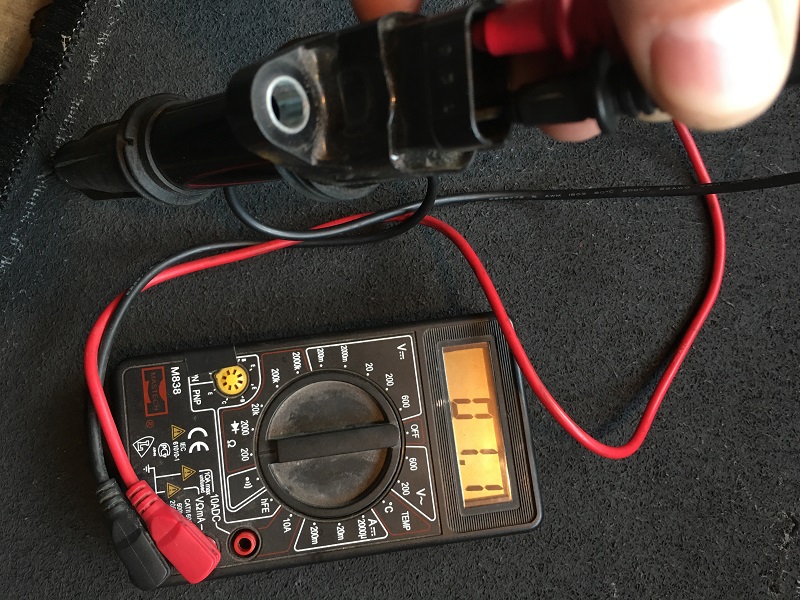

Проверяя первичную обмотку ИКЗ необходимо на мультиметре выставить показания на измерения сопротивление, а именно на 200 Ом. Так как показания сопротивления на первичной обмотки не большие, а погрешность прибора возможна, то сначала необходимо узнать погрешность мультиметра. Для того чтобы узнать погрешность необходимо замкнуть щупы между собой, значение которое отразиться на экране мультиметра и будет погрешностью.

Далее подключаем щупы мультиметра к 1 и 3 контакту (крайним контактам ИКЗ) и получаем показания сопротивления. От этих показаний отнимаем погрешность мультиметра и получаем истинное значение сопротивления первичной обмотки.

В идеале сопротивление первичной обмотки должно быть около 1 Ом, а лучше 0.

На данном примере показания 1,1 Ом без учета погрешности, от 1,1 Ом отнимаем 0,7 Ом получаем 0,4 Ом. Вердикт: первичная обмотка данной ИКЗ в рабочем состоянии.

Проверка вторичной обмотки ИКЗ

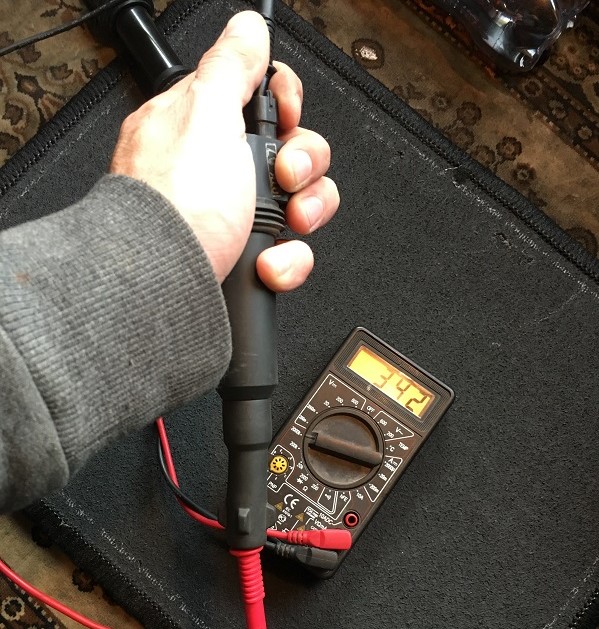

Для того чтобы проверить вторичную обмотку ИКЗ выставляем мультиметр на 2000 кОм.

Красный щуп мультимера подключаем к пружине, а черный к среднему контакту на ИКЗ (контакт 2). Смотрим на показания прибора, на исправной катушке сопротивление вторичной обмотки должно быть в пределах 300-400 кОм.

Как видим показания вторичной обмотки, так же в приделах нормы. Отсюда следует что данная ИКЗ исправна.

Если показания слишком велики, можно попробовать снять резиновый колпачок и пружинку с катушки и зачистить пятно контакта, затем снова померить сопротивление напрямую без пружинки. Если показания сопротивления все равно не уменьшились, следует задуматься о замене ИКЗ.

Самый простой метод обнаружить неисправную катушку зажигания, без каких либо устройств и приборов. Это перестановка ИКЗ местами.

Определение неисправной катушки без мультиметра.

Аспекты эксплуатации

Индивидуальная катушка зажигания

Данная катушка устанавливается на 16-ти клапанные двигателя, конструктивно отличается от МЗ, тем, что отвечает за работу только одного цилиндра. Устанавливается непосредственно в свечном колодце и одевается на свечу зажигания.

При ее поломке отказывает тот цилиндр, к которому она имеет непосредственное отношение.

Устройство ИКЗ

На рисунке представлена ИКЗ в разрезе.

Катушка зажигания, так же как и МЗ имеет две обмотки вторичную и первичную между витков которых помещен металлический сердечник. Катушка имеет резиновый колпачок, который надевается на свечу и не позволяет искре уходить в сторону, на корпус двигателя.

Признаки неисправности ИКЗ

Ниже представлен список косвенных признаков, при наличии которых можно предположить, что неисправна катушка зажигания.

Двигатель троит;
Потеря мощности;
Рывки при наборе скорости;
Сложный запуск двигателя;
Загорается «CHECK ENGINE»;

При обнаружении подобных признаков необходимо проверить катушку зажигания.

Проверка

Проверка осуществляется в два этапа: визуальная и с помощью прибора. Два данных метода помогут с точностью убедиться в исправности ИКЗ на Калине.

Визуальная проверка

Визуальные повреждения ИКЗ

Необходимо извлечь ИКЗ из свечного колодца и внимательно ее осмотреть. На корпусе катушки не должно быть сколов и трещин. Образовавшиеся трещины способы провоцировать катушку на пробой, что может привести к пропускам зажигания в цилиндре

Так же следует обратить внимание на резиновый колпачок, на нем не должно быть трещин и порывов резины, данные дефекты неизбежно приведут к пропускам зажигания и пробою искры на корпус двигателя

Если визуальная проверка показала, что ИКЗ находится в исправном состоянии, можно приступать к проверке с помощью прибора.

Проверка мультиметром

Проверка с помощью прибора подразумевает под собой замер сопротивления изоляции вторичной и первичной обмотки, а так же ее целостность.

В идеале сопротивление обмоток должно быть следующим:

Первичная обмотка: стремиться к нулю;
Вторичная обмотка: 300-400 кОм;

Итак, приступаем к проверке первичной обмотки. Выставляем переключатель измерений прибора на измерение сопротивление в 200 Ом. Затем находимо проверить погрешность прибора, для этого замыкаем щупы прибора между собой и смотрим на показания мультиметра в данном случае погрешность прибора 0,7 Ом (видно на фото).

Определение погрешности прибора

После того как определена погрешность прибора приступаем к замерам сопротивления, для этого щупы мультиметра подключаем к крайним выводам катушки (как показано на картинке (рис.1) контакт 1 и 3) и получаем сопротивлением первичной обмотки (в данном случае 1,1 Ом (рис. 2)) отсюда отнимаем погрешность прибора и получаем искомое значение (в данном случае катушка исправна).

Рис.1 (контакты ИКЗ)
Рис. 2 (замерз сопротивления ИКЗ)

Далее проверяем вторичную обмотку. Переводим переключатель мультиметра в положение 2000кОм. Красный щуп мультиметра подключаем к выводу катушки (к пружине), а черный к среднему контакту ввода катушки (средний контакт разъема). Получаем сопротивление вторичной обмотки, которое должно быть в допустимых значениях.

Проверка вторичной обмотки

Основываясь на полученных показаниях, делаем вывод об исправности ИКЗ.

Пропуски зажигания видео

Факторы неисправностей катушки зажигания

При появлении первых признаков поломки неопытные владельцы в первоочередном порядке подозревают во «всех бедах» замок зажигания или высоковольтные провода. Обладатели Лада Калина со стажем рекомендуют взвешенно подходить к разрешению вопроса. Как проверить неисправность? При выходе катушки из строя приборная панель напомнит об этом посредством свечения индикатора.

Скачок напряжения или факт замыкания внутри узла способны спровоцировать повреждения свечей. В таком случае искра будет неспособна корректно генерироваться между электродами.

Поломка устройства может быть также вызвана следующими факторами:

попаданием авто в ДТП, в результате чего можно наблюдать разрушение некоторых компонентов узла зажигания;
автомобиль подвергся удару молнии;
ранее выполненный ремонт оказался не совсем качественным;
применение владельцем неоригинальных компонентов в обозначенной системе;
игнорирование периодичностью технического обслуживания.

Невзирая на причины, владельцу Лада Калина следует детально диагностировать систему зажигания. Иногда проблема может генерироваться воздействием нескольких негативных факторов одновременно. Данная ситуация предостерегает малоопытного водителя склоняться к самостоятельному поиску и устранению поломок, ведь вероятен риск принудительного вывода из строя иных заведомо исправных компонентов.

Подведем итоги

Если по результатам диагностических действий автомобиля LADA Kalina выявился факт, что катушка зажигания неисправна, то замена данного узла является весьма простым мероприятием. Для реализации процесса потребуется шестигранный ключ. Рекомендуем перед демонтажем запомнить расположение высоковольтных кабелей на соответствующих выводах катушки. Это позволит исключить ошибку в коммутации при монтаже устройства.

Машина дергается, пропала тяга, чувствуется вибрация или двигатель троит, все это является симптомами неправильной работы индивидуальной катушки зажигания (ИКЗ). Другие признаки неисправности катушки зажигания – наличие ошибок 0301, 0302, 0303 и 0304, указывающие на пропуски воспламенения в одном из цилиндров. Рассмотрим несколько простых способов, как проверить катушку зажигания своими руками.

Стоит отметить, что процесс проверки ИКЗ на современных автомобилях Лада (XRAY, Веста, Ларгус, Гранта, Калина и Приора) не имеет существенных отличий. Все действия выполняются аналогично.
