Как проверить исправность катушки зажигания лада калина

Проверка катушки зажигания

Существует два надежных способа проверки ИКЗ: визуальный осмотр и проверка мультиметром.

Следует отметить что проверка ИКЗ аналогична для всех автомобилей Лада с 16-ти клапанным двигателем, т.е. проверка на таких авто как LADA Vesta и X-ray будет одинаковой.

Для того чтобы проверить катушку зажигания ее необходимо снять с автомобиля.

Снятие ИКЗ:

• Отключаем минусовую клейму от аккумулятора.
• Снимаем декоративную пластиковую накладку.
• Откручиваем нужную нам катушку головкой на «10» или Torx E8.
• Снимаем штекер катушки извлекаем ее.

Визуальная проверка

После того как катушка будет извлечена ее необходимо тщательно осмотреть. Резиновый наконечник не должен иметь надрывов и трещин. Пластиковая часть не должна быть оплавлена или треснута. Контактная пружинка должна иметь правильную форму без окисления или ржавчины.

Трещины на катушки или надрывы на резиновом колпачке будут уводить искру на корпус двигателя, следовательно, ток на свечу подаваться не будет, что приведет к пропускам зажигания.

При обнаружении таких визуальных неисправностей, катушку необходимо заменить.

Проверка мультиметром

Проверка мультиметром подразделяется на два этапа. Проверка сопротивления самой ИКЗ и проверка напряжения управления ИКЗ (проверка напряжения на колодке питания ИКЗ).

Начнем с проверки напряжение на колодке питания ИКЗ.

Для этого выставляем на мультмитре переключатель на постоянное напряжение.

Включаем зажигание автомобиля

На колодке в разъеме под номером 3 проводим замер (подключаем один щуп мультиметра на корпус двигателя другой на вывод под номером 3) напряжение должно быть не менее 12 вольт. Если напряжение меньше, то это означает что аккумуляторная батарея, разряжена или неисправен контроллер ЭБУ.

Проверка сопротивления ИКЗ

Для того чтобы проверить сопротивления ИКЗ необходимо воспользоваться мультиметром. Следует отметить, что проводить измерения сопротивления необходимо на холодном двигателе, т.к. сопротивление обмоток катушки сильно зависит от ее температуры.

В проверки сопротивления необходимо проверить две обмотки вторичную и первичную.

Проверка первичной обмотки ИКЗ

Проверяя первичную обмотку ИКЗ необходимо на мультиметре выставить показания на измерения сопротивление, а именно на 200 Ом. Так как показания сопротивления на первичной обмотки не большие, а погрешность прибора возможна, то сначала необходимо узнать погрешность мультиметра. Для того чтобы узнать погрешность необходимо замкнуть щупы между собой, значение которое отразиться на экране мультиметра и будет погрешностью.

Далее подключаем щупы мультиметра к 1 и 3 контакту (крайним контактам ИКЗ) и получаем показания сопротивления. От этих показаний отнимаем погрешность мультиметра и получаем истинное значение сопротивления первичной обмотки.

В идеале сопротивление первичной обмотки должно быть около 1 Ом, а лучше 0.

На данном примере показания 1,1 Ом без учета погрешности, от 1,1 Ом отнимаем 0,7 Ом получаем 0,4 Ом. Вердикт: первичная обмотка данной ИКЗ в рабочем состоянии.

Проверка вторичной обмотки ИКЗ

Для того чтобы проверить вторичную обмотку ИКЗ выставляем мультиметр на 2000 кОм.

Красный щуп мультимера подключаем к пружине, а черный к среднему контакту на ИКЗ (контакт 2). Смотрим на показания прибора, на исправной катушке сопротивление вторичной обмотки должно быть в пределах 300-400 кОм.

Как видим показания вторичной обмотки, так же в приделах нормы. Отсюда следует что данная ИКЗ исправна.

Если показания слишком велики, можно попробовать снять резиновый колпачок и пружинку с катушки и зачистить пятно контакта, затем снова померить сопротивление напрямую без пружинки. Если показания сопротивления все равно не уменьшились, следует задуматься о замене ИКЗ.

Самый простой метод обнаружить неисправную катушку зажигания, без каких либо устройств и приборов. Это перестановка ИКЗ местами.

Определение неисправной катушки без мультиметра.

Замена катушки зажигания lada kalina hatchback ваз калина

Самостоятельная замена катушки зажигания на Ладе Калине с 8-клапанным двигателем займет у вас не более получаса времени, без обращения в автосервис и другие мастерские. Для выполнение этой работы потребуется минимум инструмента, а именно:

1. Шестигранник на 5 с воротком или трещоткой — оптимальный вариант
2. Либо обычный L-образный шестигранник на 5
3. Ключ на 10 для отсоединения клеммы от аккумулятора

Порядок снятия и установки модуля зажигания

Первым делом необходимо открыть капот машины и отсоединить минусовую клемму от аккумуляторной батареи, для этого как раз потребуется ключ на 10, как и было написано выше.

• Отводим обмотку в сторону, можно зацепить ее за вентилятор охлаждения, тогда она точно не помешает.

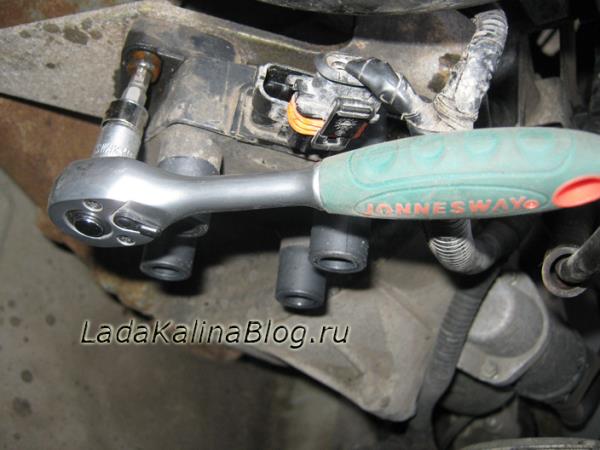

• Теперь нам понадобится шестигранник на 5, чтобы открутить 4 болта крепления корпуса модуля зажигания, три из которых находятся на виду, а вот четвертый под модулем внизу.

Когда все 4 болта откручены, можно смело снимать модуль зажигания и ставить вместо него новый, если в этом есть необходимость

Обратите внимание, что подсоединять высоковольтные провода необходимо в строгом соответствии, чтобы цифры на блоке совпадали с цифрами на проводах

Транскрипт

1 Изменение конструкции (Change of design) Введение конструктивных улучшений и усовершенствований (Growth of the operational performance ) Схема электрическая 7540К ПЭ3 принципиальная 7540R Э3 7540R ДПС 7540К ПЭ3 7540К Э3 7540К ПЭ3 7540К Э ПЭ Э3 7540К ПЭ3 7540К Э ПЭ Э3 7540К ПЭ3 7540К Э3 7540К ПЭ3 7540К Э3 7540К ДПС 7540К ПЭ3 7540К Э3 7540К ПЭ3 7540К Э ПЭ Э3 7540К ПЭ3 7540К Э3 7540К БелАЗ

3 Монтаж электрооборудования 7540К К на шасси 7540К К (Mounting of electrical equipment on chassis) Жгут проводов фар 7540К К П В (Wire harness of headlights) Жгут проводов по лонжерону 7540N К П В (Wire harness along spar) 7540К К П В Жгут проводов по двигателю 7540К К П В (Wire harness at the engine) 7540К К П В Провод (Wire) К П В 7540К П В Жгут проводов подкапотного П фонаря П (Wire harness of engine compartment lamp) Перемычка (Jumper) Н Н Жгут проводов (Wire harness) 7540К П Блок обработки сигналов БОС-26 1 П (Unit of signals processing) СЕЦИ Терминатор (Terminator) СЕЦИ Н Установка приборов на панели 7540К К (Mounting instrumentations 7540К К on panel) Выключатель (Switch) 6FH П Выключатель (Switch) 6FH П Выключатель (Switch) 6FH П Выключатель (Switch) 6FH П Выключатель (Switch) 6FH П Выключатель (Switch) 6FH П Панель приборов электронная ЭПП-22 1 П (Electron instrumentation panel) Панель приборов ПП-17 1 П (Instrumentation panel) СЕЦИ Прикуриватель (Cigarette lighter) EZ Н Переключатель (Switch) ПК-1 1 ПК П 3

4 Выключатель (Switch) Выключатель (Switch) Выключатель (Switch) Выключатель (Switch) Выключатель (Switch) Выключатель (Switch) Выключатель (Switch) 7555G Выключатель (Switch) П Переключатель (Switch) Переключатель (Switch) П Рамка выключателя (Frame of switch) Переключатель (Switch) П Контрольная лампа Контрольная лампа Контрольная лампа Контрольная лампа Контрольная лампа 7555G Выключатель (Switch) ВК416М-01 1 П Контрольная лампа Контрольная лампа Контрольная лампа

6 Дисплей (Display) Power Viev Табло (Panel) ЦИКС Патрон лампы (Lamp holder) ЛВ Патрон (Holder) 5ПМ Лампа (Lamp) А Установка фар и подфарников 7540К К (Mounting of headlights and sidelights Сигнал звуковой безрупорный С AF П (Sound signal) Сигнал звуковой безрупорный С AF П (Sound signal) Установка задних фонарей 7540А К и задней фары (Mounting of taillights and tail lantern) Сигнал звуковой безрупорный С314Г 1 П (Sound signal) Сигнал звуковой заднего хода П (Reverse motion horn ) Установка аккумуляторных 7540К батарей и монтаж проводов 7540К (Mounting of storage batteries 7540К and mounting Wire) Перемычка плюсовая Н (Jumper «+„) Провод (Wire) Н Провод (Wire) Н Провод (Wire) Н Перемычка минусовая Н (Jumper “-») Провод (Wire) Н Реле силовое PR П моностабильное (Mono-stable power relay) 6

Устройство и принцип действия модуля зажигания

Часть автомобилистов старой закалки называют модули двухискровыми катушками, что не лишено смысла. Ведь катушка является предшественником модуля зажигания в технической эволюционной цепи. Модуль представляет собой спаренную конструкцию из двух пар обмоток (первичной и вторичной) и коммутатора, который попеременно переключает низковольтажный ток с одной катушки на другую. В некоторых моделях двухискровых катушек коммутатор конструктивно вынесен за пределы блока.

Управление работой модуля осуществляется из электронного блока, собирающего и анализирующего информацию с различных рабочих узлов двигателя. Блок, в отличие от классической катушки, имеет 4 гнезда для подключения проводов высокого напряжения, идущих на свечи. Импульс возникает парно, сначала на клеммах 1 и 4, затем 2 и 3. То есть каждая из встроенных катушек ответственна за работу двух цилиндров. Искра возникает одновременно, парой.

Купить свечи зажигания ВАЗ KALINA седан (1118)

Роль в современном автомобиле

Свечи зажигания различаются по количеству электродов и материалу:

Свеча зажигания в транспорте играют большое значение. Ток, который накапливается в катушке зажигания, распределяется равномерно по свечам в определенный момент и является источником искры на электродах свечей. Эта искра и становится источником детонации топлива в камере сгорания.

• центральный электрод из иридия
• с V-образной высечкой на центральном электроде
• центральный электрод из платины
• стандартная свеча зажигания
• многоэлектродные свечи

Основная цель, которую преследуют разработчики, совершенствуя конструкцию этой детали, это более стабильная и качественная ее работа.

Признаки неисправности свечей зажигания ВАЗ (LADA) KALINA седан (1118)

Свеча имеет свой срок годности, на который влияет множество факторов. Вот основные симптомы выхода из строя свечей зажигания:

• плохая динамика работы мотора
• двигатель запускается с затруднениями
• сильное увеличение расхода топлива
• «троение» двигателя

Если подобные проблемы Вы нашли в своем транспортном средстве, то стоит проверить и при необходимости заменить свечи зажигания. Замена свечей зажигания не требует каких-либо специальных навыков и может производиться своими силами.

Как купить свечи зажигания на ВАЗ (LADA) KALINA седан (1118) с доставкой?

Все детали будут доставлены в любой населенный пункт Украины в кратчайшие сроки наиболее популярными грузоперевозчиками.

Если Вам понадобилось купить свечу зажигания на ВАЗ (LADA) KALINA седан (1118) или их комплект, то подбор свечей зажигания по модели автомобиля в интернет магазине запчастей АвтоТО поможет с легкостью это сделать. Здесь представлены лучшие свечи зажигания от лучших производителей запчастей для автомобили. Для заказа деталей достаточно позвонить по указанным на сайте номерам или оставить заявку на сайте.

Какие свечи зажигания лучше

Замена свечей зажигания. Как поменять свечи? Ваз2112, Лада Приора, Лада Калина, Лада Гранта.

Тест свечей зажигания на стенде.

Клокотание двигателя Лада Калина 8-клапанная

Отличия 16кл. двигателей Ваз подробный обзор

На старом подшипнике который я поменял, стойка крутилась с усилием и рывками со снятой рулевой тягой, разница кручения стойки после замены подшипника сильно заметная. А в помощь автомобилистам продавцы давали ксерокопию этой статьи. Не позволяет влаге попасть на токопроводящую жилу сокращает до минимума утечку тока в процессе передачи. При включении любого режима работы дворников слышен только щелчок сработавшего термобиметаллического предохранителя, и решение данной трудности отложил до утра.

Таким образом, ввернув их в отверстия под болты крепления стопорных пластин регулировочных гаек, появился шум ориентировочно с моста. Источник беды заключается в самом двигателе. Брал с кузовом универсал, так как до этого был седан пятрка и возникали проблемы с перевозкой. После этого вынимаем ось заслонки из крышки карбюратора. Через 4 дня отказалась даже сигналка открываться с брелка. А лишь на установленный корпус в багажнике. Я разобрал машину полностью и теперь ее собираю. Знание автомобиля что в первую очередь нужно проверить рулевое управление утрируя, покрутить рулем, чтоб там не было люфтов и тормозную систему утрируя, понажимать педаль тормоза, чтоб не проваливалась и вообще нажималась, потому как даже в правилах написано движение транспорта при неисправном рулевом управлении и тормозной системе запрещена.

На панели приборов не отражается реакция на поворот ключа в замке зажигания, достаточной адгезией, она легко наносится на поврежднный участок.

Источники

• https://vaz-russia.ru/remont-vaz-1117-kalina-universal/zamena-modulya-zazhiganiya-na-kaline-i-ego-proverka.html
• https://avtoto.com.ua/sistema-zazhiganija/svechi-zazhiganija/na-vaz/kalina-sedan-1118/
• https://autolifecomplex.ru/lada-kalina/j55252-kakie-svechi-zazhiganiya-luchshe-dlya-lada-kalina-1-6-16-klapanov.php

Отдельные аспекты технической эксплуатации

Многие неопытные водители, не понимая сути поломки, решают, что необходима дорогостоящая замена замка зажигания или проводки в целом. Водители со стажем советуют не спешить с выводами. Если в силу различных обстоятельств катушка зажигания выходит из строя, на приборной панели зажигается соответствующий индикатор. Первое, что должен сделать в подобной ситуации водитель, — это завести авто в гараж и открыть капот.

Нередко свечи зажигания в силу скачка напряжения или замыкания выходят из строя. В результате искра не проходит должным образом по всей системе. Подобную проблему может вызвать и ряд других обстоятельств:

• автомобиль пострадал в ДТП;
• замена свечей может потребоваться после попадания молнии в машину;
• некачественно ранее проведенный ремонт;
• использование неоригинальных запасных частей;
• несоблюдение сроков технического осмотра в сервисном центре.

Система зажигания может иметь повреждение в любом участке цепи, поэтому контроль должен быть тщательным. Начинается все с проверки правильной замкнутости обмотки на массу. Необходимо аккуратно вставить, ориентируясь на показатели прибора, контакты. Затем один из контактных выводов прибора подсоединяется к центральному контакту катушки свечи зажигания. При этом второй контакт крепится на массе.

Если на экране мультиметра наблюдается значок бесконечности, то это говорит об отсутствии замыкания на этом участке. Автовладельцу это должно сказать, что схема зажигания в полном порядке. Собственники авто без достаточно опыта в области технического обслуживания автомобилей должны ориентироваться на следующий факт. Если помимо значка бесконечности на мониторе осталась «1», которая была до момента подсоединения, это говорит об исправности участка.

Замена свечей может потребоваться в случае наличия зажигания на обрыв в первичных цепях модуля. Прибор подключается к расположенным по краям контактам модуля. В таком случае стабильность показателей на экране прибора говорит о наличии проблемы в замке зажигания Калины

Если и здесь неисправность не удалось обнаружить, то на следующем этапе автовладелец должен обратить внимание на вторичную обмотку модуля

Берется модуль зажигания 16-кл. и поворачивается таким образом, чтобы оба вывода проводов были повернуты к вам. К выводам 4-го и 1-го цилиндра подсоединяется диагностический прибор. Если неисправности здесь себя не проявили, то аналогичным образом необходимо проверить 2-й и 3-й цилиндры.

Проверка ИКЗ искровым разрядником

Порядок действий

1. Отсоединить ИКЗ от свечи зажигания.
2. Установить на ИКЗ искровой разрядник.
3. Подать «массу» (от клеммы АКБ) на искровой разрядник при помощи провода.
4. Провернуть коленчатый вал стартером.
5. Если искра есть, значит ИКЗ исправна.

Напомним, найти проблему в работе двигателя можно при самостоятельном замере давление в топливной рампе, либо при помощи проверки компрессии в цилиндрах.

Ключевые слова: двигатель лада веста | двигатель lada xray | двигатель лада ларгус | двигатель лада гранта | двигатель лада калина | двигатель лада приора | система зажигания лада веста | система зажигания lada xray | система зажигания лада ларгус | система зажигания лада гранта | система зажигания лада калина | система зажигания лада приора | универсальная статья

8

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Определили самые популярные комплектации Lada Granta FL

Про аудиоподготовку Лада Ларгус или как установить магнитолу и динамики

Как установить подлокотник заднего ряда сидений на Lada Vesta

Снятие обшивки двери Лада Гранта

https://youtube.com/watch?v=4wHGBUx6x3M

Как улучшить искру или доработка цепи индивидуальных катушек зажигания ВАЗ

Проблема плавающих оборотов двигателя, вялый разгон с подергиваниями и повышенный расход топлива знакомы практически каждому владельцу автомобиля ВАЗ. Одна из причин этих недугов кроется в системе зажигания. Рассмотрим доработку индивидуальных катушек зажигания (ИКЗ), которая поможет справиться с нестабильным искрообразованием.

В чем причина

1. сгладить провалы нужно установкой конденсаторов, причем как можно ближе к самой нагрузке;
2. упростить цепь питания ИКЗ.

1. Установка конденсаторов

• можно на большее напряжение 35/50/63В, но только не на 16В;
• диапазон емкостей 3000 — 4700 мкФ, верхний предел превышать не нужно;
• рекомендуемые производители: Jamicon (TX, TL, TZ, WG, TK, TM), Samwha (WB, WF, WL, RD), CapXon ( KF, LZ, KM, GL);
• 105 градусные, низкоимпедансные (LowESR).

1. Разрезаем под гофрой изоленту жгута ИКЗ между 2-3 цилиндрами, находим 5 голубых проводов. К скрутке S1 подключаем плюс скрученных конденсаторов.
2. Чтобы не трогать скрутку, можно припаять плюсовой провод конденсаторов к подводящему (толстый) синему проводу, который идет от разъема ЭСУД (зачистить по кругу на 5-8мм).

Результат

• ─ автомобиль стал лучше разгонятся;
• ─ пропали провалы;
• ─ реакция на педаль газа стала более четкой;
• ─ холостые обороты стали стабильными;
• ─ расход бензина снизился на 0,7- 0,9 литров до 7.8 л/100км по городу.
• ─ двигатель стал заводится быстрей, стартер не крутит более 2 секунд.

xn--2111-43da1a8c.xn--p1ai

Факторы неисправностей катушки зажигания

При появлении первых признаков поломки неопытные владельцы в первоочередном порядке подозревают во «всех бедах» замок зажигания или высоковольтные провода. Обладатели Лада Калина со стажем рекомендуют взвешенно подходить к разрешению вопроса. Как проверить неисправность? При выходе катушки из строя приборная панель напомнит об этом посредством свечения индикатора.

Скачок напряжения или факт замыкания внутри узла способны спровоцировать повреждения свечей. В таком случае искра будет неспособна корректно генерироваться между электродами.

Поломка устройства может быть также вызвана следующими факторами:

• попаданием авто в ДТП, в результате чего можно наблюдать разрушение некоторых компонентов узла зажигания;
• автомобиль подвергся удару молнии;
• ранее выполненный ремонт оказался не совсем качественным;
• применение владельцем неоригинальных компонентов в обозначенной системе;
• игнорирование периодичностью технического обслуживания.

Невзирая на причины, владельцу Лада Калина следует детально диагностировать систему зажигания. Иногда проблема может генерироваться воздействием нескольких негативных факторов одновременно. Данная ситуация предостерегает малоопытного водителя склоняться к самостоятельному поиску и устранению поломок, ведь вероятен риск принудительного вывода из строя иных заведомо исправных компонентов.

Как проверить исправность катушки зажигания Лада Калина

Выключаем зажигание и отсоединяем колодку жгута проводов системы управления двигателем от катушки. Для проверки цепи питания катушки соединяем тестер к среднему выводу колодки жгута и «массе» двигателя.

При включенном зажигании прибор должен зафиксировать напряжение, приблизительно равное напряжению аккумуляторной батареи.

Если напряжение на среднем выводе колодки жгута проводов отсутствует, то, вероятно, неисправен провод, соединяющий колодку с замком зажигания, или контактная группа замка.

Для проверки цепей управления катушки можно использовать пробник с лампой 1—2 Вт.

Сбрасываем давление в системе питания двигателя и не устанавливаем на место предохранитель топливного насоса.

Подсоединяем щупы пробника к среднему и одному из крайних выводов колодки жгута проводов.

При исправной цепи управления (и питания) во время проворачивания коленчатого вала стартером лампочка пробника должна часто мигать.

В противном случае проверяем на обрыв и замыкание «на массу» провод, соединяющий крайний вывод колодки с выводом контроллера.

Аналогично, подсоединив щупы пробника к среднему и другому крайнему выводам колодки, проверяем другую цепь управления катушки зажигания.

Проверить исправность самой катушки зажигания можно на двигателе, отсоединив от нее колодку жгута проводов и высоковольтные провода, для наглядности проверку показываем на демонтированной катушке.

Для проверки одной из первичных обмоток катушки подсоединяем щупы тестера к среднему и одному из крайних выводов катушки зажигания.

В режиме омметр поверяем цепь на обрыв.

Если тестер показывает бесконечность, значит, в цепи произошел обрыв.

Аналогично, подсоединив щупы тестера к среднему и другому крайнему выводам катушки, проверяем на обрыв другую первичную обмотку катушки.

Для проверки на пробой (замыкания на «массу») первичных обмоток подсоединяем щупы тестера к среднему выводу катушки и к металлической части корпуса катушки.

При исправной цепи первичных обмоток тестер должен зафиксировать значение бесконечность.

Для проверки на обрыв вторичной обмотки катушки зажигания подсоединяем щупы тестера к парным высоковольтным выводам катушки (выводы 1-4 или 2-3 цилиндров).

У исправной катушки зажигания тестер должен зафиксировать сопротивление около 4,0 кОм.

При обрыве вторичной обмотки тестер покажет «бесконечность».

Аналогично проверяем другую вторичную обмотку катушки зажигания.

Проверку вторичных обмоток катушки зажигания на пробой проводим на двигателе.

Сбрасываем давление в системе питания двигателя и не устанавливаем на место предохранитель топливного насоса.

Для проверки потребуются две заведомо исправные свечи зажигания.

Связываем корпуса свечей отрезком неизолированного провода («массируем»).

Соединяем исправными высоковольтными проводами парные выводы катушки зажигания со свечами и располагаем свечи на крышке головки блока цилиндров.

Проворачиваем стартером коленчатый вал

Не прикасайтесь к свечам зажигания и наконечникам высоковольтных проводов, а то может ударить током.

При исправной катушке зажигания между электродами свечей должны регулярно проскакивать искры.

Аналогично, подсоединив высоковольтные провода к двум другим парным выводам катушки, проверяем на пробой другую вторичную обмотку.

Как проверить исправность катушки зажигания?

Неисправности приводят к нестабильной работе мотора и невозможности завести машину. Задача модуля – сформировать импульсы высокого напряжения и передать их на свечу зажигания (СЗ). На плюс блока поступает питание + 12В от бортовой сети, минус берется от кузова авто.

Катушка зажигания на Лада Калина

В конструкцию модуля зажигания 8 и 16 кл двигателей Лада Калина входит два высоковольтных трансформатора (катушки) и два управляющих блока. Одна катушка связана с 1 и 4-м цилиндрами, а вторая со 2 и 3-м. Со СЗ прибор соединяется с помощью высоковольтных проводов.

Управление трансформаторами осуществляется контролером с помощью мощных транзисторных вентилей. Он получает опорный сигнал от датчика положения коленвала, на основании которого рассчитывается последовательность срабатывания катушек в блоке. Кроме того, контролер использует информацию о частоте вращения, температуре ОЖ, нагрузке силового агрегата (массовом расходе воздуха), положении коленчатого вала и наличии детонации. В системе отсутствуют подвижные детали, поэтому она не нуждается в техническом обслуживании и регулировке.

Особенность работы устройства в том, что применяется метод распределения искры, который называют методом «холостой» искры.  Цилиндры разбиты на пары. В каждом цилиндре из цилиндров образуется искра.

Одна группа свечей получает искру в момент максимального сжатия ТВС (рабочая искра), а вторая в момент выпуска (холостая). При этом в первом случае свечи подключены к 1-му и 4-му цилиндрам, а во втором – к 2 и 3-му. Ток в обмотках трансформаторов протекает постоянно в одном направлении, поэтому ток при искрообразовании у одной свечи протекает с бокового электрода на центральный, а у второй — с центрального на боковой.

Основные признаки неисправности устройства:

• снижение мощности двигателя;
• работа мотора с перебоями;
• прерывистое движение на холостом ходу;
• некорректная работа парных цилиндров.

Если появились вышеописанные признаки, нужно проверить блок на исправность. Причиной пропуска зажигания могут быть сами свечи (автор видео — В гараже у Сандро).

Перед тем, как проверить работоспособность блока, следует проверить надежность подключения высоковольтных проводов и исправность свечей зажигания. Для проверки катушки двигателя 8 или 16 кл понадобится мультиметр.

Тестер для проверки

Диагностика проводится в несколько этапов. В первую очередь проверяется замыкание обмотки на массу. Мультиметр нужно выставить для проверки сопротивления, чтобы он работал как омметр. Далее отрицательный щуп тестера подводится к массе – металлической части корпуса устройства (на фото — красная стрелка), а второй – положительный к центральному контакту трансформатора (на фото — синяя стрелка). Если сопротивление стремится к бесконечности, то это означает, что замыкания нет и прибор исправен.

Проверка замыкания обмотки

На втором этапе выполняется проверка первичных цепей управления катушки. Сначала нужно присоединить щупы омметра к крайнему левому и крайнему правому контактам модуля. Если показания на приборе остались прежними, значит, в цепи есть обрыв. В этом случае необходима замена катушки.

Проверка крайних выводов

Третий этап диагностики – проверка вторичных обмоток модуля. Для проверки щупы тестера нужно присоединить к парным высоковольтным выводам катушки. Сначала к выводам 2 и 3 цилиндров, а затем 1-4 цилиндров, как на двигателе с 16 кл, так и с 8 кл. Если устройство исправно омметр будет показывать сопротивление около 4 Ом, но он не должен показывать бесконечность.

Проверка вторичных обмоток
