Как из миллиамперметра сделать вольтметр

Что такое амперметр, его виды

Как показано на рисунке, прибор включают последовательно в цепь, по которой идет электрический ток. Чтобы минимизировать влияние на реальные физические процессы, необходимо уменьшить внутреннее сопротивление амперметра. Для снятия показаний пригодится крупная шкала. При выборе подходящего оборудования также учитывают следующие факторы:

• цифровой индикатор упрощает процесс измерений;
• работать с малыми и сильными токами проще с применением разделения на несколько диапазонов;
• при неблагоприятных внешних условиях (влажность, вибрации) следует учитывать соответствующую защищенность прибора.

Магнитоэлектрические

Измерительный блок приборов данной категории состоит из двух основных компонентов. Между полюсами постоянного магнита размещают индукционную катушку. При прохождении через обмотки тока она поворачивается. Присоединив стрелку и шкалу, фиксируют эти движения для получения результатов измерений. Встроенными пружинами ограничивают амплитуду отклонений, возвращают движущиеся компоненты в исходное положение. Встроенным поводком регулируют натяжение. Грузиками компенсируют силу тяжести.

Устройство и принцип действия магнитоэлектрического прибора

На двух схемах цифрой 1 обозначен источник поля, которое поворачивает катушку (3), жестко закрепленную на центральной оси. Устройство начинает функционировать, когда по цепи проходит ток. Спиральная пружина (4) корректирует движения. В первом варианте установлен ограничитель (2), предотвращающий повреждение стрелки.

Преимуществами такого инженерного решения являются:

• высокая точность;
• хорошая чувствительность;
• отсутствие дополнительных источников питания;
• демократичная стоимость.

На заметку. Главный недостаток – механические части. Сложность конструкции подразумевает ухудшение надежности. Следует помнить о негативном влиянии ударов и других внешних воздействий. Такой прибор подходит для измерения постоянного тока.

Электромагнитные

Вряд ли обычному пользователю придется ремонтировать сложные устройства. Поэтому далее подробно рассмотрены выбор и подключение амперметра. Электромагнитные приборы универсальны. Они подходят для измерения постоянного и переменного тока. Чувствительность в данном случае несколько ниже, по сравнению с предыдущим примером. Однако в некоторых ситуациях ее вполне достаточно.

Термоэлектрические

Приборы этой категории выполняют измерения по косвенной методике. С помощью термопары или аналогичного устройства происходит преобразование переменного тока в постоянный. Его значение контролируют включением в дополнительную цепь магнитоэлектрического или другого амперметра. В контактном исполнении обеспечивается повышенная чувствительность. Чтобы исключить гальваническую связь, датчик помещают в слой из нейтрального материала (стекла, полимера).

Электродинамические

В этом варианте устанавливают рядом две катушки. Через одну, подсоединенную к индикаторному устройству, пропускают ток. Вторая – фиксируется неподвижно. Такая схема отличается повышенной чувствительностью. Даже слабые магнитные поля оказывают на движущийся элемент достаточно сильные воздействия. Чтобы получить точные измерения, максимально удаляют прибор от источников помех, применяют экранировку.

Ферродинамические

Особенным элементом устройства является проводник с ферритовыми свойствами. Высокая напряженность поля в рабочей зоне существенно уменьшает внешние паразитные воздействия. Такие приборы даже без специальной экранировки можно подключать в цепь около силовых линий электропередач.

Как подключить аналоговый амперметр?

• Главная
• >Ответы на вопросы

Если у вас есть обычный аналоговый амперметр и вы не знаете как его подключить то это сделать очень просто. Кроме амперметра вам нужен ШУНТ, так-как амперметр измеряет падение напряжения именно на шунте. Схема подключения амперметра с шунтом выглядит вот так (рисунок ниже). Если нет шунта то его можно сделать самому и об этом далее в статье.

>

Если есть амперметр а шунта к нему нет то его можно сделать самостоятельно. В качестве шунта можно взять отрезок медного провода, толщина этого провода зависит от силы тока которая будет измеряться. К примеру для токов до 10А можно взять провод сечением 1.5 кв, если ток будет до 30А то лучше взять провод 2,5кв.

Нужен отрезок примерно 30 см, его нужно зачистить полностью от изоляции. Далее подсоединяем этот провод вместо шунта, на картинке ниже думаю всё понятно.

>

Такой шунт ничем не хуже чем заводской, кроме конечно внешнего вида. А откалибровать амперметр достаточно просто. Нужен второй амперметр, который подключается последовательно с нашим шунтом. Можно до нашего самодельного шунта, а можно после. Подключаем к источнику питания потребитель энергии и смотрим сколько показывает второй амперметр. Далее смотрим на наш амперметр и на самодельном шунте передвигаем контакты амперметра, приближаем или удаляем их друг от друга так чтобы показания на обоих амперметрах были одинаковые. Вот и всё, когда показания амперметров будут одинаковые то остаётся только припаять контакты от амперметра к шунту чтобы они не сдвинулись и амперметр не сбился.

После этого амперметр готов к работе, а самодельный шунт можно уложить в какой нибудь корпус или спрятать от глаз если он вам не нравится. Кроме того шунт можно сделать не только из медного провода. Подойдёт металлическая пластинка, даже простой болт где гайками можно зажимать провода от амперметра и регулировать расстояние между проводами для калибровки прибора.

Ниже на фото мой амперметр с самодельным шунтом.

>

Длину активной зоны шунта я не замерял, по-этому сказать не могу на каком расстоянии припаивать провода от амперметра. Ну и сечение медного провода может быть разное и сам амперметр тоже, по,этому откалибровать всё-таки придётся. Я это делал с помощью мультиметра. Ещё несколько фото амперметра с самодельным шунтом.

>

Вот так всё выглядит с обратной стороны, видно как выходят провода из амперметра и как соединяются с этим медным шунтом

>

Я думаю понятно как работает амперметр и как подсоединять шунт. Шунт соединяется последовательно, то-есть в разрыв одного из проводов идущих к потребителю энергии. Можно как по плюсу ставить шунт так и по минусу. Если стрелка амперметра отклоняется не в ту сторону, то нужно просто перевернуть шунт. А так амперметр измеряет падение напряжения на шунте, падение напряжения там в милливольтах.

Заводские шунты по моему почти все с падением напряжения до 75 mV, и шунт нужно подбирать по характеристикам амперметра. Если амперметр на 50А и 75mV то и шунт надо покупать такой-же, иначе амперметр будет показывать неправильно.’ Надеюсь вам помогла эта информация, спасибо за прочтение и оставляйте комментарии.

Способы подключения амперметра

Основная особенность прибора заключается в том, что он должен обладать маленьким сопротивлением. Это нужно для обеспечения незначительного падения напряжения на нем. Для идеального замера прибор должен иметь нулевое внутреннее сопротивление, но это недостижимо. Подключение амперметра в цепь производится последовательно, в отличие от вольтметра.

Если подключить его параллельно источнику питания, ток пойдет фактически короткозамкнутым путем и может повредить прибор. Схема подсоединения амперметра Схема подключения амперметра может быть прямой и косвенной. При прямой схеме прибор непосредственно подключается в цепь между источником питания и нагрузкой. Косвенная схема реализуется двумя способами:

Установка шунта параллельно амперметру, когда почти весь ток пропускается через шунт, обладающий небольшим сопротивлением, а на катушку прибора попадает незначительная его часть. Соотношение между токами и сопротивлениями шунта и прибора: Iш/Iпр = Rпр/Rш.

Таким образом, применяя откалиброванные шунты можно расширить диапазон измеряемых токов; Использование измерительных трансформаторов. Применяется для фиксации токов больших величин на электрооборудовании высокого напряжения. Ток в силовых электроцепях преобразуется посредством трансформаторов в маленькие величины (обычно это 5 А).

К выводам вторичной обмотки подключаются измерительные приборы

Важно! Выводы вторичной обмотки всегда замыкаются на резистор, а работа в разомкнутой цепи запрещается из-за того, что она может оказаться под фазным напряжением силовой цепи

Последовательность подключения амперметра с шунтом Схемы с трансформаторами тока применяются на энергопредприятиях. Для подключения амперметров в низковольтных цепях электрики-любители, как правило, используют схему с шунтами. Схема подсоединения амперметра с шунтом Последовательность шагов по сборке схемы:

• Многие амперметры комплектуются откалиброванными шунтами. Необходимо знать приблизительный диапазон токов измерения.
• Зная ток, выбирается соответствующий шунт;
• Закрепить шунт на контактных выводах амперметра;
• Обесточить устройство, предназначенное для контроля тока;
• Разомкнуть питающую электроцепь и включить в нее последовательно с нагрузкой (лампой, резистором и т. д.) амперметр с закрепленным на нем шунтирующим элементом, учитывая полярность прибора (для аналоговых устройств) и источника;
• Подать напряжение и снять данные;
• Вновь отключить питающий источник, отсоединить амперметр и восстановить нормальную схему;

Цена одного деления прибора определяется, исходя из значения тока, указанного на шунте. В мультиметре шунты уже встроены в прибор. Нужно только поставить переключатель в нужный диапазон измерений. Делается это при снятом питании.

Если амперметр включается в цепь для определения зарядного тока между ЗУ и аккумулятором, то «плюс» ЗУ соединяется с «плюсом» амперметра, а «минус» амперметра с «плюсом» аккумулятора. Подсоединение цифрового вольтамперметра

Магнитоэлектрические амперметры используются только в цепях постоянного тока. В поле постоянного магнита перемещается катушка измерительного прибора, связанная со стрелкой. Магнитное поле катушки, по которой проходит ток, взаимодействует с магнитным полем постоянного магнита, и стрелка отклоняется на соответствующий угол в ту или иную сторону.

Если такой прибор включить в цепь переменного тока, и попытаться провести измерения, то ничего не выйдет, ведь стрелка просто будет колебаться с частотой тока возле нулевого положения, и прибор может сгореть. Решается проблема применением схемы выпрямления. Выпрямительная система позволит измерить переменный ток частотой до 10кГц, при условии, что форма тока — синус.

Аналоговые амперметры по сей день не потеряли популярность. Им не нужно питание от батареек, измеряемая цепь дает им питание. Стрелка наглядно отображает показания. Но стрелочные приборы имеют недостаток — они довольно инертны.

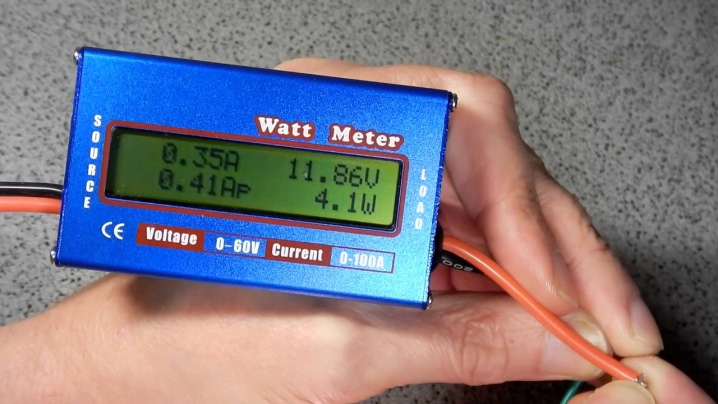

Цифровые амперметры содержат аналого-цифровой преобразователь, и на ЖК-дисплее отображаются просто готовые цифры, показывающие результат измерений. Цифровые приборы лишены инертности, обладают высокой частотой опроса схемы, и наиболее современные дорогие амперметры могут выдавать до 1000 результатов измерения за одну секунду. Минус один — нужен дополнительный источник питания такому прибору.

Схемы включения амперметра и вольтметра.

На рисунках 4.3 и 4.4 приведены схемы включения вольтметра и амперметра через измерительные трансформаторы напряжения (ТН) и тока (ТТ) соответственно.

Рис. 4.3. Измерительный трансформатор напряжения.

Схема включения вольтметра:

?/,, U₂_ первичное и вторичное напряжения ТН; W_v W₂ — первичная и вторичная обмотки ТН; V — вольтметр

Рис. 4.4. Измерительный трансформатор тока. Схема включения амперметра:

/_р /₂ — первичный и вторичный токи ТТ; W_v W₂ — первичная и вторичная обмотки ТТ; А — амперметр

Для измерения тока в электрических цепях служат амперметры, миллиамперметры и микроамперметры различных систем. Их включают в цепь последовательно, и через них проходит весь ток, протекающий в цепи (рис. 4.4)

Важно, чтобы при различных электрических измерениях амперметр как можно меньше влиял на электрический режим цепи, в которую он включен. Поэтому амперметр должен иметь малое собственное сопротивление по сравнению с сопротивлением цепи

Присоединять амперметр к источнику тока (питания) без нагрузки нельзя, так как по его обмотке в этом случае пройдет большой ток, и она может перегореть. По той же причине нельзя включать амперметр параллельно нагрузке.

Каждый амперметр рассчитан на определенный максимальный ток, при превышении которого амперметр может перегореть. Если амперметром нужно измерить ток, превышающий допустимый для данного амперметра, то параллельно амперметру присоединяют шунт, т.е. расширяют пределы измерения амперметра.

Шунт представляет собой относительно малое, но точно известное сопротивление. Схема включения амперметра с шунтом показана на рис. 4.5, а.

Шунт должен иметь четыре зажима для устранения влияния на сопротивление шунта переходных сопротивлений контактов. Шунты изготовляют из манганина — сплава, у которого температурный коэффициент сопротивления практически равен нулю.

Рис. 4.5. Схема включения амперметра:

а — с шунтом; 6 — через трансформатор тока; для схемы а: 1 — шунт; 2 — нагрузка;

для схемы б: 1 — измерительный трансформатор тока; 2 — нагрузка

Рис. 4.6. Схема соединения трех амперметров через два трансформатора тока:

Л j и Л₂ — начало и конец первичной обмотки трансформатора тока; И, и И₂ — начало и конец вторичной обмотки трансформатора тока; Л — амперметры; i_A, i_B, i_c — токи в фазах

Рис. 4.7. Схема включения вольтметра:

R — сопротивление цепи; V— вольтметр

На рисунке 4.6 приведена схема соединения трех амперметров через два трансформатора тока.

Как видно из схемы, через первый амперметр проходит ток i_A, через второй — i_B, следовательно, ток в третьем амперметре, равный сумме двух линейных токов i_A и i_B, равен третьему линейному току: i_c= i_A + i_B.

Для измерения напряжения на участке цепи применяют вольтметры. Вольтметр включают параллельно тем точкам цепи (М, N), напряжение между которыми надо измерить (рис. 4.7).

Вольтметр не должен изменять напряжение на измеряемом участке цепи, по этой причине ток, проходящий через вольтметр, должен быть много меньше, чем ток на измеряемом участке.

Для того чтобы вольтметр не вносил заметных искажений в измеряемое напряжение, его сопротивление должно быть большим по сравнению с сопротивлением участка цепи, на котором измеряется напряжение. Любой вольтметр рассчитан на определенное предельное напряжение, но с помощью подключения последовательно с вольтметром добавочного сопротивления /?_доб можно измерять большие напряжения (рис. 4.8, б).

Рис. 4.8. Схемы включения амперметра и вольтметра в электрическую цепь:

а — без расширения пределов измерения; б — с расширением пределов измерения;

Я_ш — сопротивление шунта; /?_доб — добавочное сопротивление

На рисунке 4.9 приведена схема включения ваттметра в однофазную цепь высокого напряжения через измерительные трансформаторы тока и напряжения.

Рис. 4.9. Схема включения ваттметра в однофазную цепь высокого напряжения через измерительные трансформаторы тока и напряжения: V— вольтметр; А — амперметр; W— ваттметр

На рисунке 4.10 приведена схема включения амперметров и вольтметров в трехфазную цепь. Как видно из схемы, амперметры включены через измерительные ТТ, а вольтметры —через измерительные ТН. Такие схемы включения измерительных приборов характерны для высоковольтных сетей напряжением 6 (10) кВ и выше.

Рис. 4.10. Включение амперметров и вольтметров в трехфазную цепь с помощью измерительных трансформаторов тока и напряжения

NET.Гаджет

Статьи

Как подключить амперметр в простую электрическую цепь. Какие бывают амперметры. Где может пригодиться измерение тока. Где необходимо следить за изменением величины тока.

Электрические цепи стали неотъемлемым атрибутом современной жизни. Они пронизывают практически все, и люди даже не задумываются, что стоит исчезнуть электрическому току, и наш мир будет подвержен серьезной опасности. Что же такое ток, можно ли его измерить и что дадут эти показания для обычного человека?

Законы поведения тока изучают в школе, и, в принципе, каждый старшеклассник знает о направленном движении заряженных частиц. Это перемещение электронов внутри проводника и получило название электричества. Но любое движение в природе – пусть то движение воды в реке, перемещение воздушных масс или зарядов, может совершать определенную полезную работу. А это уже интересно с практической точки зрения. Зная мощность, продолжительность воздействия, направление приложения любой силы, можно использовать ее в решении определенных жизненных вопросов.

Поэтому ученые так заняты изучением окружающего и созданием приборов, позволяющих все измерить и просчитать. Для получения представлений о токе был изобретен прибор амперметр. Он позволяет определить количество заряженных частиц, которые за единицу времени проходят сквозь известное сечение проводника, то есть силу тока.

Что такое амперметр, его виды

Амперметром можно измерить ток в любой электрической цепи. Этот прибор несложно узнать, он обозначается латинской буквой А. Так как ток бывает разной величины, начиная от миллиампер и выше, существуют разные по мощности приборы или универсальные, в которых изменяется предел измерения. Причем для постоянного и переменного тока нужны разные типы амперметров.

По принципу устройства приборы бывают:

• Электромагнитного исполнения.
• Магнитоэлектрические.
• Тепловые.
• Детекторного типа.
• Индукционные.
• Электродинамической системы.
• Фотоэлектрические.
• Термоэлектрические.

Магнитоэлектрическим устройством можно определить силу тока в цепях, подключенных к постоянному напряжению. Детекторного и индукционного типа – измерять переменные токи. Все остальные виды могут быть универсальными.

Высокой чувствительностью и точностью показаний обладают амперметры электродинамического и магнитоэлектрического исполнения.

Как подключают амперметр в электрическую цепь

Амперметр любого типа включают последовательно нагрузке в электрическую цепь. Тогда через него проходит тот же ток, что и через схему. Чтобы не влиять на ток, не оказывать ему препятствие, прибор выполнен с малым входным сопротивлением. Надо запомнить, что соединив амперметр параллельно с нагрузкой (неправильное подключение), весь ток пойдет через него по принципу наименьшего сопротивления. Забыв о том, как подключить амперметр, можно попросту спалить прибор!

Войти

Уже зарегистрированы? Войдите здесь.

Сейчас на странице 0 пользователей

Нет пользователей, просматривающих эту страницу.

Нужно выбрать амперметр для блока питания (на 10А), из подходящих габаритов – у всех приписочка «50Гц». Будут ли они работать на постоянном токе?

если электромагнитной системы-да и правильно казать будут-ибо мерят действующее(СКЗ) значение! все остальное от лукавого в электронных или выпрямитель или усилок или термопреобразователь(эти тоже СКЗ)

Вот такой примерно:

Для однозначного ответа надобно посмотреть хотя бы на фотографию. ——– О! Вот она и появилась. Но очень странная головка. На нет нет никаких обозначений относительно её системы. Это похоже на рисунок, а не на фотографию. И шкала сжата в конце, а не в начале. Похоже на туфту.

Сходил на этот сайт. Вот головка электромагнитная, которая и на постоянном будет показывать правильно

Это Щитовой прибор SE-60 10A 50гц (TD-60) ? У него размеры неизвестны, даже гугль не знает.

Наверное, проще достать из китайского стрелочного мультиметра и добавить шунт.

на сайт не ходил, но по фоткам кажись китайская туфта. если точность не критична, то можно использовать. попробуйте последовательно с «нормальным» амперметром. Будет врать, можно отрегулировать дополнительными сопротивлениями.

Форум про радио — сайт, посвященный обсуждению электроники, компьютеров и смежных тем.

Для чего контролировать ток заряда в аккумуляторе

Применение измерительного прибора можно рассмотреть на примере типовой технологической операции. Обслуживаемый автомобильный аккумулятор заражают по специальной методике. Устанавливают и поддерживают величину тока на уровне 10% от указанной в паспортных данных емкости. Это предотвращает чрезмерно активное выделение взрывоопасных газов. Продолжительность процедуры (24 часа и более) подразумевает необходимость дополнения прибора средствами автоматического отключения.

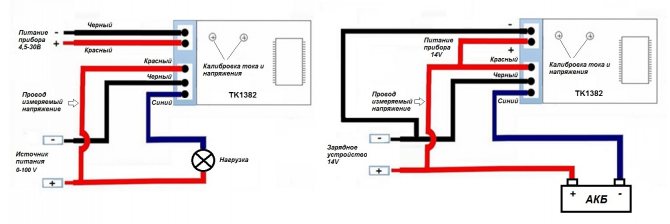

Как подключить амперметр «ТК-1382» к зарядному устройству

С помощью приведенных сведений можно самостоятельно выбрать подходящий прибор, выполнить измерения, собрать схему шунтирования. На стадии предварительной подготовки следует уточнить предполагаемый рабочий диапазон, условия эксплуатации. При покупке рекомендуется изучить официальные инструкции производителя.

Устройство и принцип работы

Внутри цифровой амперметр состоит из нескольких главных функциональных узлов. Это компаратор и преобразователь напряжения, а также резисторы, цифровой процессор и устройство вывода данных на дисплей.

Компаратор выполняет функцию аналогово-цифрового преобразователя, конвертируя аналоговые данные о силе тока в цифровой сигнал. После эти данные отображаются на экране.

У амперметров с таким устройством есть ряд преимуществ перед старыми аналоговыми моделями. У последних, использующих традиционный отсчётный механизм со стрелкой, есть неудобная черта – показывать значение силы тока не сразу, а спустя какое-то время после включения в цепь. Цифровое устройство, напротив, выводит информацию без задержки. Его быстродействие зависит от мощности компьютера, который обрабатывает сигнал.

К плюсам цифровых устройств можно отнести также помехоустойчивость и высокую точность. Поскольку амперметры этого типа сейчас пользуются популярностью и устанавливаются во многих типах сетей, разработаны простые, удобные и универсальные схемы их установки.

Отсутствие необходимости калибровать прибор также является важным достоинством устройств на основе микроконтроллеров. Ведь традиционные стрелочные индикаторы, как и любые устройства механического типа, нуждались в периодической проверке шкалы на точность, настройке и калибровке.

Но их расширенные возможности имеют свою цену – эти амперметры требуют отдельного питания для электронных микросхем и дисплея, и стоят они дороже, чем аналоговые.

Гальванометры в качестве вольтметров

Катушка гальванометра способена функционировать как вольтметр, когда расположена в последовательной связи с серьезным сопротивлением (R). Это значение вычисляется максимальным напряжением. Допустим, вам нужно, чтобы 10В создавало полномасштабное отклонение вольтметра, вмещающего гальванометр с 25 Ом и чувствительностью 50 мкА. Полное сопротивление:

R_полное = R + r = V/I = 10В/50мкA = 200кОм,

или

R = R_полное — R = 200кОм – 25 ОМ ≈ 200кОм (R настолько велико, что сопротивление гальванометра почти незначительное).

Заметьте, что приложенные 5В создают отклонение в половину шкалы, отправляя ток всего в 25 мкА сквозь счетчик, так как показание вольтметра располагается пропорционально. В случае с другими диапазонами, напряжение устанавливают последовательно с гальванометром.

Как подключают амперметр в электрическую цепь

Амперметр любого типа включают последовательно нагрузке в электрическую цепь. Тогда через него проходит тот же ток, что и через схему. Чтобы не влиять на ток, не оказывать ему препятствие, прибор выполнен с малым входным сопротивлением. Надо запомнить, что соединив амперметр параллельно с нагрузкой (неправильное подключение), весь ток пойдет через него по принципу наименьшего сопротивления. Забыв о том, как подключить амперметр, можно попросту спалить прибор!

Прежде чем выбрать устройство необходимо узнать вид тока – переменный или постоянный. После этого взяв соответствующий амперметр (в маркировке шкалы обычно указывают знак волны для переменного напряжения и прямой линии для постоянного) выставить на нем максимальный предел измерения и только тогда подумать, как подключить амперметр в цепь. После этого необходимо снять показания прибора. Если они значительно меньше выставленного предела измерения, например, стрелка находится в первой половине шкалы считая от ноля, тогда необходимо переставить предел на один вниз. Более точными считаются показания, когда стрелка расположена во второй половине шкалы.

Бесконтактный способ измерения тока

Иногда разорвать электрическую цепь для включения измерительного устройства технически невозможно, а замерить ток нужно (касаемо обычных и высоковольтных электрических цепей). Как подключить амперметр в этом случае? Для этого был разработан прибор бесконтактного измерения тока – токовые клещи. Принцип его действия основан на том, что любой ток, проходя через проводник, создает некоторое электромагнитное поле. Величина этого поля тем больше, чем больше сила тока. Измеряя показатель напряженности поля и преобразуя эти данные, получают реальное значение силы, выраженное в амперах.

Это очень удобный способ проведения замеров, ведь не нужно долго думать, как подключить амперметр. К зарядному устройству и любой электрической цепи можно подсоединить клещи прямо на изолированный провод и снять показания.

Шунт для амперметра своими руками

Многие домашние электрики недовольны тестерами промышленного производства, поэтому задумываются о том, как из амперметра сделать вольтметр, а также как повысить функциональность тестера промышленного производства. Для этой цели можно изготовить специальный шунт. Перед тем как приступить к работе, следует выполнить расчет шунта для микроамперметра и найти материал, обладающий хорошей проводимостью.

Конечно, для большей точности измерений можно просто приобрести миллиамперметр, но такие приборы стоят довольно дорого, а применять их на практике приходится весьма редко.

В последнее время в продаже появились тестеры, рассчитанные на большое напряжение и сопротивление. Для них шунт не нужен, но и стоимость их очень высока. Для тех, кто использует классический тестер, изготовленный еще в советское время, или пользуется самодельным, шунт просто необходим.

Как измерить силу тока в цепи

Для измерения электрического тока в цепи куда удобнее использовать современные устройства – мультиметры или клещи, особенно для одноразовых операций. А вот стационарный амперметр подойдет для тех ситуаций, когда вы планируете постоянно контролировать силу тока, к примеру, для контроля заряда батарейки или аккумулятора в автомобиле.

Постоянного тока

Разрыв электрической цепи организовывается до начала измерений при отключенном напряжении. Даже в низковольтных цепях вы можете вызвать замыкание батарейки, которое моментально приведет к потере электрического заряда. Далее рассмотрим пример измерения в цепи постоянного тока с помощью мультиметра, для этого:

• подключите щупы к соответствующим вводам в тестер – черный в COM, красный в разъем с пометкой mA, A или 10A, в зависимости от устройства;
• при помощи «крокодилов» соедините щупы тестера с цепью измерения последовательно;
• установите переключателем нужный род тока и предел измерений;
• можете подключить нагрузку и произвести измерения, на дисплее мультиметра отобразится искомое значение.

Но заметьте, подключать мультиметр следует на короткий промежуток времени, так как он может перегреться и выйти со строя.

Переменного тока

Цепь переменного напряжения может измеряться как мультиметром, так и токоизмерительными клещами. Но, в связи с опасностью переменного бытового напряжения для жизни человека, эту процедуру целесообразнее выполнять клещами без измерительных щупов и без разрыва цепи.

Для этого вам нужно:

• переключить ручку в положение переменных токов на нужную позицию нагрузки, если она изначально неизвестна, то сразу выбирают максимальный диапазон;
• нажать боковую скобу, которая разомкнет клещи;
• поместить внутрь клещей токоведущую жилу и отпустить кнопку.
• данные измерений отобразятся на дисплее, при необходимости их можно зафиксировать соответствующей кнопкой.

Производить измерения можно как на изолированных, так и на оголенных жилах. Но заметьте, в область обхвата должен попадать только один проводник, сразу в двух измерить не получится.

Для чего контролировать ток заряда в аккумуляторе

Применение измерительного прибора можно рассмотреть на примере типовой технологической операции. Обслуживаемый автомобильный аккумулятор заражают по специальной методике. Устанавливают и поддерживают величину тока на уровне 10% от указанной в паспортных данных емкости. Это предотвращает чрезмерно активное выделение взрывоопасных газов. Продолжительность процедуры (24 часа и более) подразумевает необходимость дополнения прибора средствами автоматического отключения.

Как подключить амперметр «ТК-1382» к зарядному устройству

С помощью приведенных сведений можно самостоятельно выбрать подходящий прибор, выполнить измерения, собрать схему шунтирования. На стадии предварительной подготовки следует уточнить предполагаемый рабочий диапазон, условия эксплуатации. При покупке рекомендуется изучить официальные инструкции производителя.

Микросхема СА3162Е для цифровых вольтметра и амперметра

Поэтому прибор реально работает в интервале Главное условие, соблюдение полярности.
Измерение постоянного тока Чтобы в электрической цепи измерить ток , необходимо последовательно с приемником электроэнергии включить амперметр или миллиамперметр. Какие цифровые вольтметры самые надежные Рынок электротехнического оборудования переполнен производителями, которые предоставляют большое разнообразие выбора.
Оценка статьи: 3 оценок, среднее: 5,00 из 5 Загрузка Шунт Пределы измерения амперметров, предназначенных для проведения измерений в цепях постоянного тока, расширяемы, путем подключения амперметра не напрямую измерительной катушкой последовательно нагрузке, а путем подключения измерительной катушки амперметра параллельно шунту.
Питание прибора должно находиться в рамках 4, В. При малом сопротивлении амперметра мала и мощность потерь в нем.
По классам точности шунты делятся на: 0,02, 0,05, 0,1, 0,2 и 0,5 — это допустимая погрешность в долях процента. Но чтобы получить достоверные данные, его необходимо правильно подключить.

Прямой эфир

Питается амперметр стабильным симметричным напряжением. Так же, на основе данных схем можно сделать и самостоятельный измерительный прибор для измерения напряжения и тока настольный мультиметр. Например, вот эта схема тоже использует данный принцип. Черный с минусом.

Как и любую физическую величину, напряжение можно измерить, для этого используется вольтметр. Но даже если были замечены неточности в его работе, их можно исправить при помощи двух настроечных резисторов на задней панели устройства. Сегодня наша статья посвящена самым популярным вольтамперметрам и их схемам подключения. Переменный ток — это ток, который с определенной периодичностью меняет направление движения. Измерительный трансформатор, применяемый в целях измерений, к тому же дает персоналу безопасность, поскольку благодаря трансформатору достигается гальваническая развязка от цепи высокого напряжения.

Они подключаются к питающему контакту. При таком шунте прибор измеряет ток до 10А Также, на основе данных схем можно сделать и самостоятельный прибор для измерения напряжения и тока настольный мультиметр.
Подключение китайского ампервольтметра DSN-VC288 100V 10A

Вольтметр на базе прибора Ц24

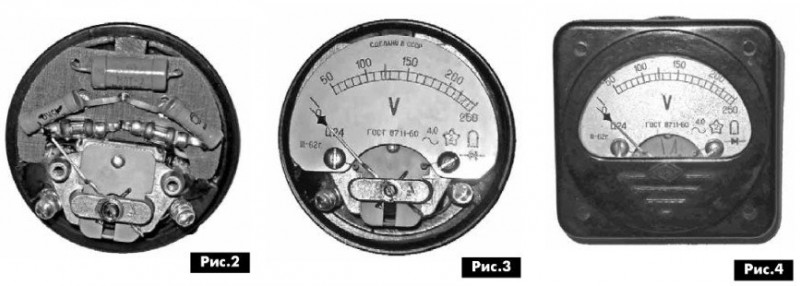

На рис.1 представлена принципиальная схема простого вольтметра сетевого напряжения переменного тока. Особенность этого вольтметра в том, что он изготовлен на базе готового вольтметра промышленного изготовления Ц24. Вольтметр Ц24 представляет собой микроамперметр, в корпус которого установлены все необходимые радиоэлементы, для измерения напряжения сети переменного тока 230 В.

Этот вольтметр обычно устанавливался в отечественные регулируемые автотрансформаторы выпуска 1960-х годов, предназначенные для питания ламповой радиоаппаратуры. Позднее в таких автотрансформаторах стали применять менее информативный, имеющий малый срок службы, но более стильный по тем временам, линейный газоразрядный индикатор. Выпущенный в 1962 году измеритель Ц24 успешно выполняет свою задачу и в настоящее время.

Промышленный вольтметр включал в себя микроамперметр РА1 (ток полного отклонения стрелки около 1.5 мА, сопротивление обмотки 360 Ом), резисторы R2 – R5 и германиевые диоды VD5, VD6. Вольтметр подвергся доработке: вместо двух параллельно включенных резисторов сопротивлением по 200 кОм был установлен один большей мощности сопротивлением 100 кОм – это резистор R2, а также, был установлен узел на светодиодах для индикации включения в сеть и для подсветки шкалы прибора.

Резисторы R2 – R4 ограничивают ток через микроамперметр РА1, германиевые диоды VD5, VD6 выпрямляют напряжение переменного тока. Использование двух выпрямительных диодов вместо одного исключает заметное дрожание легкой стрелки микроамперметра при ее питании от однополупериодного выпрямителя.

Для индикации включения прибора и подсветки шкалы в корпус микроамперметра установлены два сверхьярких светодиода HL1, HL2. Конденсатор С1 гасит избыток поступающей на светодиоды энергии. Резистор R1 уменьшает броски тока через мостовой выпрямитель VD1 – VD4. Импульсные броски тока, например, при включении в сеть, искрении в розетке, весьма негативно влияют на кристаллы сверхъярких светодиодов, для их уменьшения установлен оксидный конденсатор С2.
