Цифровой вольтметр своими руками

Как работают амперметр и вольтметр

Учимся легко считать потребляемую мощность электроприбора

Рассмотренные выше конструкции пригодны для создания одного и другого прибора. Разница – не только в схеме подключения. Отличаются разметка и сопротивление индукционной катушки. Встроенным резистором ограничивают силу тока/ мощность в амперметре/ вольтметре, соответственно.

В первом варианте он выполняет функции шунта. Параллельное подсоединение с минимальным электрическим сопротивлением обеспечивает прохождение большей части тока именно по этой цепи. Этим защищают индуктивный элемент от повреждений.

Во втором – подбирают сопротивление, во много раз превосходящее соответствующий показатель катушки. Другой особенностью является выбор материала резистора с минимальным изменением рабочих параметров при росте (уменьшении) температуры.

Принцип работы вольтметра

Его работа основана на принципе закона Ома.

Закон Ома гласит: «Напряжение на сопротивлении прямо пропорционально току, проходящему через него».

Любой базовый счетчик имеет разность потенциалов на своих клеммах, когда через него протекает полномасштабный ток.

Символом для обозначения вольтметра является круг с вложенной буквой V.

Вольтметр всегда подключается параллельно к нагрузке в цепи, для которой должно измеряться напряжение.

Вольтметр постоянного тока имеет знаки полярности. Поэтому необходимо подключить клемму плюса (+) вольтметра к верхней точке потенциала, а клемму минуса (-) к нижней точке потенциала, чтобы получить отклонение вольтметра.

В вольтметре переменного тока нет знаков полярности, и его можно подключить в любом случае.

Однако в этом случае также вольтметр все еще подключен параллельно к нагрузке, для которого измеряется напряжение.

Вольтметр с диапазоном высокого напряжения создается путем последовательного соединения сопротивления с измерительным механизмом, который имеет полную шкалу напряжения, как показано на рисунке ниже.

Полная шкала напряжения

BY42A схема подключения

Кому нужна высокая точность измерений, может воспользоваться вольтамперметром BY42A. Такой прибор даст на один знак после запятой больше.

Вольтметр амперметр BY42A рассчитан на более высокое измеряемое напряжение – до 200 В, но напряжение питания прибора должно находиться в пределах 3,8-30 В.

Также BY42A можно встретить в двух вариантах исполнения платы, но цветовая маркировка проводов остается прежней.

Используя вольтамперметр в своем автомобильном зарядном устройстве, можно не только визуально контролировать процесс зарядки АКБ, но и своевременно диагностировать состояние батареи. Достаточно будет подключить зарядное, где установлен вольтамперметр к батареи, и мы увидим какое сейчас на ней напряжение.

Специфика установки

Таблица характеристик цифрового вольтметра.

Если с цифровыми вольтметрами, которые питаются от прикуривателя, не возникает проблем во время монтажа, то модели, устанавливаемые непосредственно в приборную панель, часто заставляют водителей задуматься над порядком их подключения.

Большинство вольтметров, представленных на рынке, имеют два или три провода для подключения к сети, хотя встречаются модели и с четырьмя контактами. Провода имеют стандартную цветовую маркировку:

• красный провод соответствует «плюсу»;
• черный провод подключается к «минусу»;
• белый провод отвечает за управление интенсивностью подсветки, включение и выключение устройства.

В некоторых случаях возникает непредвиденная проблема при таком подключении вольтметра: он тускло светит либо вообще отказывается работать. Причиной может служить альтернативная маркировка проводов, в которой белый провод отвечает за «минус», а черный — за управление прибором.

Датчик напряжения устанавливается в штатное место часов, но в некоторых случаях, когда свободного места для вольтметра найти невозможно, приходится проделывать отверстие под него непосредственно в приборной панели.

Отличное место для подключения устройства — заглушка приборной панели с левой стороны от руля. Она имеет небольшой размер, ее легко снять и закрепить для обработки.

Рисунок 1. Схема подключения вольтметра с импульсным стабилизатором.

Корпус вольтметра имеет рельефную поверхность: рамка вокруг дисплея будет выступать над поверхностью панели автомобиля. Благодаря этому прибор не будет проваливаться внутрь посадочного гнезда, а также будет скрывать неровности краев отверстия.

Недорогие модели вольтметров могут не иметь отдельного провода для питания, подключение такого устройства осуществляется посредством трех контактов на корпусе датчика (рис. 1). В таком случае подключение вольтметра делают при помощи 4-жильного провода от компьютерного дисковода (рис. 2). Широкий разъем формата IDE при этом отрезают, а остальные проводки крепят при помощи пайки к контактам автомобильной проводки. 4-пиновый контакт обеспечивает хорошее соединение и дает возможность, в случае необходимости, оперативно и без особых усилий заменить вольтметр при поломке.

Вне зависимости от особенностей строения вольтметра, перед его монтажом детально изучается схема проводки автомобиля, в соответствии с которой определяется место подключения прибора. Не лишним будет и внимательное прочтение инструкции к устройству, так как способы его подключения могут отличаться.

Устройство мультиметра

Современный мультиметр (тестер) представляет собой сложное электронное устройство. Эти измерительные приборы отличаются принципом работы и способом отображения полученных результатов. При этом их устройство и внешний вид целиком и полностью зависят от производителя, имеющего возможность оснастить мультиметры дополнительными возможностями. Например, имеются тестеры, оборудованные встроенными токопроводящими клещами, которые позволяют измерять электрические параметры цепей не разрывая проводов.

Классификация и принцип действия

По конструктивному исполнению мультиметры могут быть стационарными и малогабаритными. Кроме того, исходя из схемотехнического решения они могут быть:

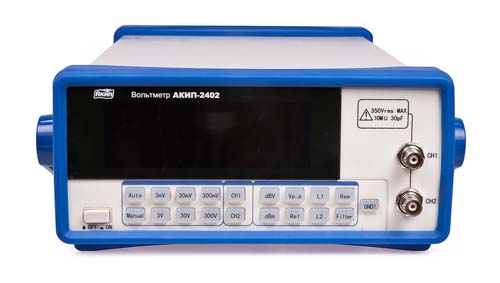

Стационарные мультиметры работают, как правило, от сети централизованного электропитания. Они представляют собой высокоточные электронные устройства и используются для прецизионных измерений в лабораторных или производственных условиях. Работают также в составе информационно-измерительных систем и специализированных промышленных комплексов. В малогабаритных (карманных) тестерах для измерения сопротивления используются встроенные аккумуляторы или сменные элементы электропитания.

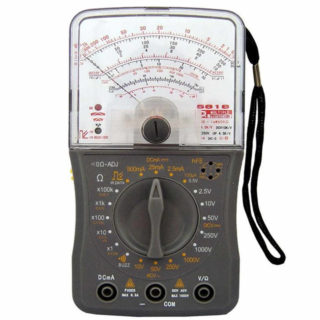

В аналоговых мультиметрах результат измерения отображается отклонением стрелки на градуированной шкале, а в цифровых – на светодиодном табло или жидкокристаллическом экране. Могут встретиться и оригинальные модели, оснащенные одновременно стрелочным индикатором и цифровым экраном.

Электрическая схема стрелочных мультиметров аналогового типа отличается простотой и представляет собой набор шунтирующих прецизионных резисторов большого и малого номинала. Чтобы с помощью таких тестеров можно было измерять параметры электрических цепей переменного тока, в схему вводят выпрямительные диоды. Это связано с тем, что магнитоэлектрическая система стрелочного микроамперметра работает только на постоянном токе.

Электрические схемы цифровых мультиметров значительно сложнее и содержат в своем составе такие узлы:

• операционный усилитель;
• аттенюатор;
• аналогово-цифровой преобразователь;
• высокоточный выпрямитель;
• механический или электронный коммутатор.

Блок-схема является базовой для всех цифровых мультиметров и позволяет осуществлять измерение параметров электрических цепей постоянного и переменного тока с высокой точностью.

Принцип действия аналоговых тестеров основан на том, что измерению предшествует преобразование всех входящих сигналов в силу тока, которая затем и измеряется. В отличие от них цифровые мультиметры все входящие сигналы предварительно преобразуют в напряжение.

Типы амперметров

Исходя из вида отсчетного устройства амперметры делятся на приборы с:

— со стрелочным указателем;

— со световым указателем;

— с пишущим устройством;

— электронные устройства.

По принципу действия амперметры разделяются на:

1. Электромагнитные – предназначены для использования в цепях постоянного, переменного тока. Обычно используются в привычных электроустановках переменного тока с частотой 50 Гц.

2. Магнитоэлектрические — предназначены для фиксации силы тока малых значений постоянного тока. Они имеют магнитоэлектрическое измерительное устройство и шкалу с проградуированными делениями.

3. Термоэлектрические приборы предназначены для измерения силы тока в цепях высоких частот. В состав таких приборов входят магнитоэлектрический механизм, выполненный в виде проводника, к которому приваривается термопара. Протекающий по проводку ток вызывает его нагрев, который фиксируется термопарой. Формирующееся излучение своим влиянием вызывает отклонение рамки на угол, который пропорционален силе тока.

4. Ферродинамические приборы — состоят из замкнутого магнитопровода, выполненного из ферромагнитного материала, сердечника и неподвижной катушки. Характеризуются высокой точностью измерения, надёжностью конструкции и низкой чувствительностью к воздействию электромагнитных полей.

5. Электродинамические устройства предназначены для замеров величины силы тока в цепях постоянного / переменного токов повышенных частот (до 200 Гц). Они чувствительны к перегрузкам и внешним электромагнитным полям. Но из-за высокой точности замеров их используют в роли контрольных приборов для поверки действующих амперметров.

6. Цифровые амперметры – современная модель приборов, сочетающая преимущества аналоговых приборов. На сегодня такие устройства завоевывали лидирующие позиции. Это объясняется удобством в работе, легкостью использования, небольшими размерами и высокой точностью получаемых результатов измерений. Кроме того, цифровые приборы можно использовать в разнообразных условиях: он не боится тряски, вибрации и пр. воздействий.

Рассмотрим несколько амперметров разных производителей и разных типов:

1. Амперметры Ам-2 DigiTOP

Технические характеристики:

— Количество входов 1

— Измеряемый переменный ток 1 …50 А

— Погрешность измерения 1%

— Дискретность индикации 0,1 А

— напряжение питания -100…-400 В, 50 (+1) Гц Габаритные размеры 90x51x64 мм

Работоспособность и долговечность бытовой электротехники зависят от качества получаемой электроэнергии. Как правило, к выходу из строя электронной техники, будь то холодильники, телевизоры или стиральные машины, приводит повышение напряжения выше допустимых пределов. Наиболее опасно длительное повышение напряжения выше допустимой отметки. При этом выходят из строя блоки питания электронной техники, перегреваются обмотки электродвигателей, нередко происходит возгорание.

2. Амперметр лабораторный Э537

Данный прибор (амперметр Э537) предназначается для точного измерения силы тока в цепях переменного и постоянного тока.

Класс точности 0,5.

Диапазоны измерения 0,5 / 1 A;

Масса 1,2 кг.

Технические характеристики амперметра Э537:

Конечное значение диапазона измерений 0,5 А/1 А

Класс точности 0,5

Область нормальных частот (Гц) 45 — 100 Гц

Область рабочих частот (Гц) 100 — 1500 Гц

Габаритные размеры 140 х 195 х 105 мм

3. Амперметр СА3020

Цифровое устройство амперметр базовой модели выпускается в нескольких типовых модификациях в зависимости от базового значения параметров замеряемого тока. При заказе данной модели цифрового амперметра, требуется заявить, с каким базовым параметром силы тока Вам придётся работать: 1 А, 2 А или 5 А.

Базовые параметры замеряемого тока, Iн-1 Ампер (СА3020-1), 2 Ампер (СА3020-2) или 5 Ампер (СА3020-5);

Границы замеряемых токов от 0,01 Iн до 1,5 Iн;

Диапазон частот по замеряемым токам от 45 до 850 Герц;

Границы базовой допускаемой существующей погрешности ±0,2% к оптимальному значению параметров замеряемой силы тока;

напряжение по питанию — сеть переменного тока напряжением (85-260) Вольт и частотой (47-65) Герц или постоянное напряжение (120 — 300) Вольт;

Потребляемая устройством мощность не больше чем 4 ВА;

Размерные габариты 144x72x190 мм;

Масса не больше чем 0,55 кг;

Мощность, потребляемая измерительной цепью амперметров серии 3020, не превышает: для СА3020-1 – 0,12 ВA; для СА3020-2 – 0,25 ВA; для СА3020-5 – 0,6 ВA.

Подключение вольтметров к сети

Напряжение – с этим термином мы довольно часто сталкиваемся в повседневной жизни. Иногда нам нужно измерить напряжение в сети, чтобы понять, почему какое-либо устройство работает неудовлетворительно или лампа накаливания горит довольно тускло. Для данного рода измерений используют вольтметры. Вольтметр подключается к измеряемому устройству только параллельно, почему это так?

Как известно электрическое напряжение – это отношение работы, совершенной электрическим полем по перемещению заряда А, к величине заряда q, U=A/q. Также оно характеризует электрическое поле, которое возникает при прохождении электрического тока.

В системе международных обозначений СИ обозначается как U и измеряют в вольтах (1 В = 1 Дж/Кл). Для того чтобы измерять напряжение на устройстве необходимо параллельно к нему подключить вольтметр.

Для того, чтоб при параллельном включении снизить ток, потребляемый вольтметром и соответственно потери электрической энергии внутри устройства, внутреннее измерительное сопротивление выбирается как можно больше . Если включить вольтметр в цепь последовательно, то в связи с большим внутренним сопротивлением получим фактически разрыв цепи. То есть потери при измерении напряжения будет слишком большими, что неприемлемо, а также измерения будут некорректными. Поэтому вольтметр подключают только параллельно:

Если измеряется постоянное напряжение от 1 до 1000 мкВ могут использовать компенсаторами постоянного тока, но чаше пользуются цифровыми вольтметрами . Значения от десятков милливольт до сотен вольт измеряют приборами таких систем как: электромагнитной, электродинамической, магнитоэлектрической. Также не брезгуют и электронными аналоговыми и цифровыми вольтметрами. Также при измерении могут использовать добавочные сопротивления:

Где Rv – это внутреннее сопротивление вольтметра, Rдоб1…3 – добавочные сопротивления, UmV – максимальное которое может измерять сам вольтметр, а U1…3 – которые он может измерять с добавочными сопротивлениями.

Сопротивления добавочных резисторов определяется по формуле:

Где m – масштабный коэффициент.

Если проводят измерения постоянных напряжений в несколько киловольт, то в большинстве случаев используют вольтметры электростатические, реже используют измерительные устройства других систем подключаемых через делитель:

Где резисторы R1, R2 — резисторы выполняющие роль делителя, Rизм. – измерительное сопротивление, с которого снимается напряжение.

Если измеряют переменные напряжения до единиц вольт, то используют аналоговыми, выпрямительными и цифровыми устройствами. От единиц до сотен вольт и частотном диапазоне до нескольких десятков килогерц применяют выпрямительные системы, электромагнитные, электродинамические приборы. Если частота достигает нескольких десятков мегагерц, то в таком случае напряжение измеряют термоэлектрическими и электростатическими приборами.

В действующих значениях, как правило градуируют шкалы приборов для измерения величин переменного тока. Поэтому при измерении необходимо это учитывать (если необходимо измерять амплитудные и средние значения, то их как правило пересчитывают по соответствующим формулам).

При проведении измерении в сетях переменного тока напряжением выше 1000 В могут использоваться как делители, так и трансформаторы напряжения или измерительные трансформаторы. Чаще используют трансформаторы, так как трансформатор не только понижает значение напряжения, но потенциально разделяет измерительную цепь от силовой. Измерения могут проводится теми же приборами, что и в выше описанных случаях. Схема включения приведена ниже:

Где FU1, FU2 – предохранители, защищающие измерительную цепь от короткого замыкания.

Внешний вид трансформатора однофазного:

Как видим, при проведении измерение различного рода напряжений могут использоваться как различного рода приборы (цифровые, аналоговые и т.д.), так и устройства (делители, трансформаторы)

При проведении измерений важно учитывать каждый способ проведения измерений, для получения как можно более точного результата, а также корректного проведения измерительных работ

Похожие материалы:

• «Подключение» специалистов экстренных служб
• Солнечное затмение испытывает надежность электрической сети
• Устройство контактора с управлением от сети постоянного тока

Типы амперметров

Исходя из вида отсчетного устройства амперметры делятся на приборы с:

— со стрелочным указателем;

— со световым указателем;

— с пишущим устройством;

По принципу действия амперметры разделяются на:

1. Электромагнитные – предназначены для использования в цепях постоянного, переменного тока. Обычно используются в привычных электроустановках переменного тока с частотой 50 Гц.

2. Магнитоэлектрические — предназначены для фиксации силы тока малых значений постоянного тока. Они имеют магнитоэлектрическое измерительное устройство и шкалу с проградуированными делениями.

3. Термоэлектрические приборы предназначены для измерения силы тока в цепях высоких частот. В состав таких приборов входят магнитоэлектрический механизм, выполненный в виде проводника, к которому приваривается термопара. Протекающий по проводку ток вызывает его нагрев, который фиксируется термопарой. Формирующееся излучение своим влиянием вызывает отклонение рамки на угол, который пропорционален силе тока.

4. Ферродинамические приборы — состоят из замкнутого магнитопровода, выполненного из ферромагнитного материала, сердечника и неподвижной катушки. Характеризуются высокой точностью измерения, надёжностью конструкции и низкой чувствительностью к воздействию электромагнитных полей.

5. Электродинамические устройства предназначены для замеров величины силы тока в цепях постоянного / переменного токов повышенных частот (до 200 Гц). Они чувствительны к перегрузкам и внешним электромагнитным полям. Но из-за высокой точности замеров их используют в роли контрольных приборов для поверки действующих амперметров.

6. Цифровые амперметры – современная модель приборов, сочетающая преимущества аналоговых приборов. На сегодня такие устройства завоевывали лидирующие позиции. Это объясняется удобством в работе, легкостью использования, небольшими размерами и высокой точностью получаемых результатов измерений. Кроме того, цифровые приборы можно использовать в разнообразных условиях: он не боится тряски, вибрации и пр. воздействий.

Рассмотрим несколько амперметров разных производителей и разных типов:

1. Амперметры Ам-2 DigiTOP

— Количество входов 1

— Измеряемый переменный ток 1 …50 А

— Погрешность измерения 1%

— Дискретность индикации 0,1 А

— напряжение питания -100…-400 В, 50 (+1) Гц Габаритные размеры 90x51x64 мм

Работоспособность и долговечность бытовой электротехники зависят от качества получаемой электроэнергии. Как правило, к выходу из строя электронной техники, будь то холодильники, телевизоры или стиральные машины, приводит повышение напряжения выше допустимых пределов. Наиболее опасно длительное повышение напряжения выше допустимой отметки. При этом выходят из строя блоки питания электронной техники, перегреваются обмотки электродвигателей, нередко происходит возгорание.

2. Амперметр лабораторный Э537

Данный прибор (амперметр Э537) предназначается для точного измерения силы тока в цепях переменного и постоянного тока.

Класс точности 0,5.

Диапазоны измерения 0,5 / 1 A;

Технические характеристики амперметра Э537:

Конечное значение диапазона измерений 0,5 А/1 А

Класс точности 0,5

Область нормальных частот (Гц) 45 — 100 Гц

Область рабочих частот (Гц) 100 — 1500 Гц

Габаритные размеры 140 х 195 х 105 мм

3. Амперметр СА3020

Цифровое устройство амперметр базовой модели выпускается в нескольких типовых модификациях в зависимости от базового значения параметров замеряемого тока. При заказе данной модели цифрового амперметра, требуется заявить, с каким базовым параметром силы тока Вам придётся работать: 1 А, 2 А или 5 А.

Базовые параметры замеряемого тока, Iн-1 Ампер (СА3020-1), 2 Ампер (СА3020-2) или 5 Ампер (СА3020-5);

Границы замеряемых токов от 0,01 Iн до 1,5 Iн;

Диапазон частот по замеряемым токам от 45 до 850 Герц;

Границы базовой допускаемой существующей погрешности ±0,2% к оптимальному значению параметров замеряемой силы тока;

напряжение по питанию — сеть переменного тока напряжением (85-260) Вольт и частотой (47-65) Герц или постоянное напряжение (120 — 300) Вольт;

Потребляемая устройством мощность не больше чем 4 ВА;

Размерные габариты 144x72x190 мм;

Масса не больше чем 0,55 кг;

Мощность, потребляемая измерительной цепью амперметров серии 3020, не превышает: для СА3020-1 – 0,12 ВA; для СА3020-2 – 0,25 ВA; для СА3020-5 – 0,6 ВA.

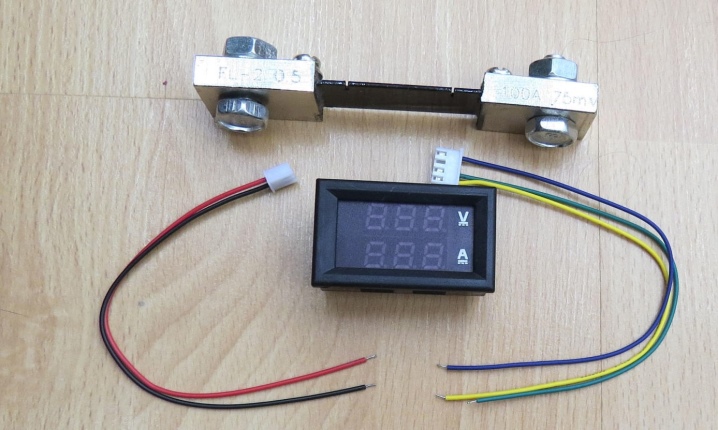

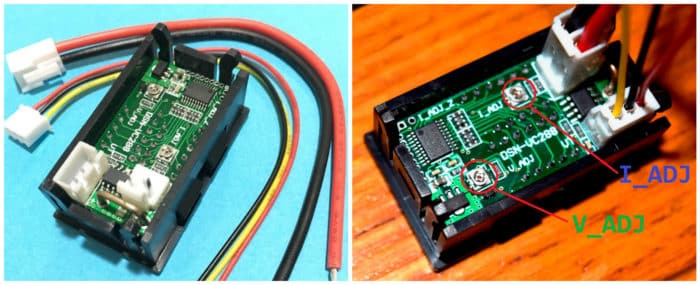

Китайский вольтамперметр dsn vc288

Популярная модель вольтметра, которая часто используется радиолюбителями. Обладает следующими характеристиками:

• Рабочее напряжение постоянного тока от 4,5 до 30 В.
• Потребление энергии менее 20 мА.
• Дисплей двухцветный красный и синий. Разрешение 0,28 дюйма.
• Производит измерения в диапазоне 0 – 100 В, 0 – 10 А.
• Нижняя граница 0,1 В и 0,01 А.
• Погрешность 1%.
• Температурные условия работы от -15 до 75 градусов Цельсия.

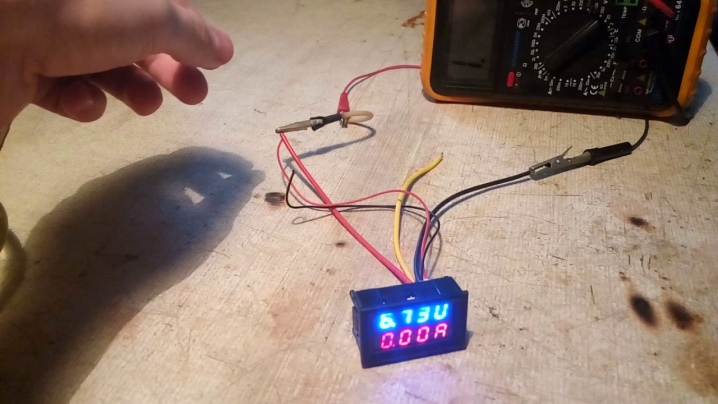

Подключение

При помощи вольтметра можно измерить текущее напряжение в сети электроснабжения. Чтобы это проделать, нужно следующее:

• Черный толстый провод соединить с минусом источника питания.
• Красный соединяется с нагрузкой, а после с питанием.

Данная схема подключения не предусматривает использование тонкого черного контакта.

Если будет использован сторонний источник питания, то соединение будет следующим:

• Толстые шнуры подключаются так же, как и в предыдущем примере.
• Тонкий красный соединяется с плюсом стороннего источника.
• Черный с минусом.
• Желтый с плюсом источника.

Данный вольтметр, амперметр удобен еще и тем, что он реализуется в уже откалиброванном состоянии. Но даже если были замечены неточности в его работе, их можно исправить при помощи двух настроечных резисторов на задней панели устройства.

BY42A схема подключения

Как подключить вольтамперметр к зарядному устройству — подборка схем

Не заметить их сигналов будет трудно, за что производителю большой плюс. Схема подключения вольтметра и амперметра с отдельным шунтом к блоку питания Шунт всегда подключается параллельно амперметру. Поскольку на странице продавца нет данной информации, то пришлось покопаться в сети и набросать пару схем. Почти все они малогабаритные и могут быть установлены в небольшие корпуса блоков питания. Напряжение питания имеет очень широкий диапазон, вы можете подать от 4 до 30 Вольт, красный провод — плюсовой, черный — минус.

На этом рисунке изображена схема подключения вольтметра и амперметра со встроенным токоизмерительным шунтом. Также желательно, чтобы у прибора присутствовал шунт, для доработки процесса подключения. При неправильном подключении табло прибора будет показывать нулевые значения.

Кстати, показания напряжения он тоже завышает на 0,3 вольта. Для подключения вольтметра нужно разобраться с проводами, таких насчитывается пять: Три тонких. Дисплей двухцветный красный и синий.
Мини лабораторный блок питания своими руками

Инструкция по использованию

Теперь поговорим о том, как пользоваться рассматриваемым прибором. Первое правило заключается в том, что устройство подключается исключительно параллельно. Второе действие, которое необходимо совершить, – это проверить, что измерительный диапазон полностью соответствует предполагаемому напряжению, присутствующему в электроцепи. Если он имеет большое значение, например, в киловольтах, то точность может страдать. Но если диапазон маленький, то прибор может показывать неточные данные или вообще выйти из строя.

Если перед вами находится вольтметр электромеханического типа, то следует осуществить его настройку перед использованием. О правильной настройке устройства можно почитать в инструкции к эксплуатации конкретной модели. Каждая модель имеет свои особенности настройки и подготовки к эксплуатации.

В случае если устройство предназначается для замеров постоянного напряжения, ни в коем случае не стоит пытаться делать им замер переменного тока. Оно просто поломается. Если же перед вами универсальный прибор, то для его работы необходимо просто переключить устройство в определенный режим.

Кроме того, следует знать, что стрелочный прибор нуждается в периодической корректировке стрелки в нулевое положение. Это можно сделать при помощи спецручки, которая располагается на корпусе устройства. Если ее там нет, то это можно осуществить при помощи отвертки.

Еще одним важным моментом будет то, что не следует браться за оголенные области щупов руками. Особенно этого не следует делать, если напряжение в сети будет составлять более 60 вольт, так как такой удар током может уже быть не только неприятен, но и опасен для здоровья человека. С высокими напряжениями следует работать исключительно в перчатках и никак иначе.

Еще одним важным аспектом работы с такими устройствами будет то, что закрепление щупов-проводков приспособления к проводнику цепи следует осуществлять исключительно при помощи электродов или специальных зажимов, которые обычно идут в комплекте с устройством.

Также смотрите видео о том, как пользоваться мультиметром.

Погрешности измерений

Погрешность измерений вольтметра напрямую связана с При этом следует учитывать напряжение наводки на выходе. Чаще всего помехи общего вида изменяют параметры сопротивления. В результате данный показатель может значительно уменьшиться. На сегодняшний день имеется три проверенных способа борьбы с разного рода помехами в вольтметрах. Первый прием заключается в применении проводов экранированного типа

При этом вход электрической цепи очень важно изолировать от оборудования

Второй способ заключается в наличие интегрирующего элемента. В результате период помехи можно значительно уменьшить. Наконец, последним приемом принято считать установку специальных фильтров на вольтметры. Основной их задачей является повышение сопротивления в электрической цепи. В результате амплитуда помехи на выходе после блока значительно уменьшается. Также следует отметить, что многие системы преобразователей способны значительно увеличить скорость измерений. Однако при повышении производительности снижается точность регистрации данных. В итоге такие преобразователи могут быть причиной больших помех в электрической цепи.

BY42A схема подключения

Кому нужна высокая точность измерений, может воспользоваться вольтамперметром BY42A. Такой прибор даст на один знак после запятой больше.

Вольтметр амперметр BY42A рассчитан на более высокое измеряемое напряжение – до 200 В, но напряжение питания прибора должно находиться в пределах 3,8-30 В.

Также BY42A можно встретить в двух вариантах исполнения платы, но цветовая маркировка проводов остается прежней.

Используя вольтамперметр в своем автомобильном зарядном устройстве, можно не только визуально контролировать процесс зарядки АКБ, но и своевременно диагностировать состояние батареи. Достаточно будет подключить зарядное, где установлен вольтамперметр к батареи, и мы увидим какое сейчас на ней напряжение.

Источник

Как работают амперметр и вольтметр

Учимся легко считать потребляемую мощность электроприбора

Рассмотренные выше конструкции пригодны для создания одного и другого прибора. Разница – не только в схеме подключения. Отличаются разметка и сопротивление индукционной катушки. Встроенным резистором ограничивают силу тока/ мощность в амперметре/ вольтметре, соответственно.

В первом варианте он выполняет функции шунта. Параллельное подсоединение с минимальным электрическим сопротивлением обеспечивает прохождение большей части тока именно по этой цепи. Этим защищают индуктивный элемент от повреждений.

Во втором – подбирают сопротивление, во много раз превосходящее соответствующий показатель катушки. Другой особенностью является выбор материала резистора с минимальным изменением рабочих параметров при росте (уменьшении) температуры.

Общие рекомендации по подключению

Теперь приведем небольшие рекомендации, как правильно подключить вольтметр, чтобы он показал максимально точные данные. Первый момент состоит в том, что подключение прибора в электроцепь нельзя осуществлять последовательно, иначе он поломается из-за снижения тока. Подключение должно осуществляться лишь параллельно, ведь это не влияет на течение тока. И сопротивление должно быть большим.

Схема подключения прибора будет выглядеть так, что для замера напряжения, которое присутствует в цепи между 2 точками, он подсоединяется так, чтобы включение было расположено напротив источника питания. Устройство влияния на ток не оказывает по причине того, что пропускает его через себя. Поэтому его сопротивление так велико.

Тогда на измеритель пойдет лишь часть тока, что будет пропорциональна сопротивлению прибора. Если нам известно сопротивление резистора у вольтметра, то можно будет определить показатель напряжения.

Сам резистор устанавливается внутрь вольтметра и одновременно используется с целью снижения влияния различных факторов на результаты измерений. Поэтому он делается из материала, который имеет максимально низкий температурный коэффициент. Его сопротивление будет меньше, чем в катушке, из-за чего общее сопротивление не будет зависеть от температурного режима.

Постоянное напряжение

Если говорить о напряжении постоянного типа, то для замера показателей электрической цепи следует иметь так называемый постоянный тококомпенсатор. Хотя более простым решением будет использование обычного цифрового устройства. Чтобы измерить значения, начинающиеся от десятков милливольт и заканчивающиеся сотнями вольт, применяют такие устройства:

• электродинамические;
• электромагнитные;
• магнитоэлектрические.

При таком типе измерений можно использовать и добавочные сопротивления.

Если осуществляется измерение такого типа напряжения в несколько киловольт, то обычно используются вольтметры электростатического типа. Реже – другие типы устройств, что подключаются через делитель.

Переменный ток

Чтобы правильно замерить характеристики переменного тока рассматриваемым устройством, нужно иметь так называемый измерительный трансформатор. Он используется для осуществления подобных замеров и повышения безопасности людей за счет того, что позволяет получить гальваническую развязку от цепи высокого напряжения. Кстати, этот способ будет единственно правильным вообще, ведь по технике безопасности запрещено проводить измерения без таких трансформаторов.

Использование подобных трансформаторов даст возможность увеличить пределы измерения устройств, то есть можно замерять большие напряжения и токи посредством низковольтных и слаботочных приборов. Если измеряется переменный ток до значений в единицы вольт, то применяют:

• цифровые вольтметры;
• выпрямительные;
• аналоговые.

Если до сотен вольт – электродинамические, выпрямительные и электромагнитные. Если же до нескольких десятков мегагерц, то измерения нужно проводить электростатическими и термоэлектрическими вольтметрами.
