Как снять обшивку двери форд фокус 2

Как снять обшивку дверей с Форд Фокус 3

Порядок съема примерно такой же. Сложность возникает только при доступе к винту в гнезде дверного замка.

Из инструмента понадобится ключ на 25 и плоская отвертка для поддевания и снятия пластмассовых деталей. Рекомендуем воспользоваться съемниками обшивок. Все они достаточно прочны, не повреждают и не царапают пластик, удобны в применении. Различные конфигурации позволяют проникать с ними в труднодоступные места.

Съемники обшивок можно применять для различного вида монтажа

Как снять обшивку с передней двери

 Процедуру начинают с верхней детали и постепенно опускаются вниз.

Снимают декоративный сетчатый уголок. Можно использовать металлическую линейку или пластину, но лучше подойдет специальный съемник.

После съема уголка его отсоединяют от электроразъема.

Затем переходят чуть вниз. В гнезде дверного замка находится один из винтов крепления дверной карты. Снимают заглушку. На отдельных моделях она имеет вид треугольника и сильно утоплена в гнездо. Чтобы вынуть её оттуда, надо повозиться. На других Фокусах 3 она вынимается достаточно просто: надо нажать на одну её сторону, на которую нанесена красная точка.

Под пластиком размещен винт крепления карты, его откручивают ключом 25.

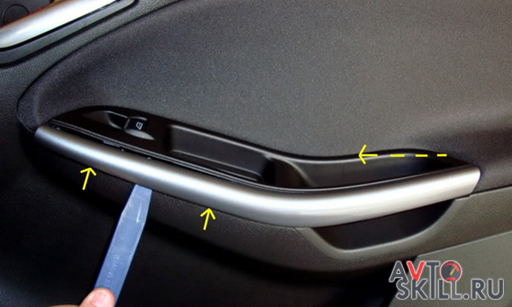

Далее с дверной ручки демонтируют верхнюю пластиковую накладку. Она держится на пластмассовых держателях и входит расположенным на её краю штырем в паз. Панельку поддевают в разных местах съемником и аккуратно вытаскивают в сторону из паза.

Под ней оказываются два винта-самореза, выкручивают их ключом на 25.

В боковой части вверху находят малоприметную заглушку из полимера. Также съемником подковыривают её и снимают.

Расположенный под ней винт откручивают ключом 25.

Следующий крепежный болт находится под красным отражателем

С ним надо обходиться осторожно, так как по отзывам, он весьма хрупкий. Его поддевают с угловой стороны и слегка выдвигают в противоположную сторону

Вывертывают тем же ключом последний винт крепления обшивки.

Теперь обшивка осталась держаться на шести взаимозаменяемых для всех дверей клипсах.

Рекомендуется начинать непосредственный съем панели с нижнего угла, где находится динамик. Поддевают рукой и постепенно снимают её с дверцы автомобиля.

Про снятие передней обшивки с Форд Фокус 3 подробнее в видео:

Как снять обшивку с задней двери

Из инструментов понадобятся те же ключ TORX 25 и съемники для обшивки. Желательно иметь запасные клипсы, подходящие для дверей фокуса 3.

Перед работой опускают стекло, отключают на аккумуляторе минусовую клемму.

Начинают работу с верхней части панели. Первый винт крепления обшивки находится за пластиковой заглушкой в гнезде дверного замка. Панельку поддевают съемником, снимают её. Вывинчивают ключом первый саморез.

Следующие два крепежных винта находятся под дверной ручкой. Если в модели предусмотрена ручная крутящаяся ручка открывания стекол, плоской отверткой или проволокой, как описано выше, снимают ручку.

Если стеклоподъемник электрический, сразу приступают к снятию дверной ручки. Она держится на трех фиксаторах: один посередине и два по краям. Поддевают сначала верхнюю правую часть, затем в середине, переходят к крайнему у дверцы, и отжимают последний третий крепеж. Накладку аккуратно поднимают вверх.

Отщелкивают разъем стеклоподъемника и откладывают верхнюю часть ручки в сторону.

Вывинчивают два крепежных болта торксом 25.

По всему периметру обшивки расположено семь одинаковых клипс.

Начинать съем панели задней дверцы фокуса3 рекомендуется с нижнего угла возле динамика. Там легко отщелкивается первый пистон. Далее обшивку сдергивают, постепенно отщелкивая от каждого крепления.

Установку панели производят в противоположном порядке.

Подробнее про снятие задней обшивки с Форд Фокус 3 в видео:

Как видим, демонтаж дверной обшивки на форд фокусах не представляет особой сложности и занимает не так много времени. Достаточно обзавестись необходимым инструментом, терпением и последовательно выполнять наши рекомендации. Надеемся, что данный материал принесет вам практическую пользу и для выполнения ремонтных работ, и для проведения тюнинга вашего автомобиля.

Последовательность демонтажа обшивки с передних и задних дверей Ford Focus 2

Прежде чем приступить к снятию обшивки, необходимо определиться с тем, что нам для этого понадобится.

Инструменты и расходные материалы

• отвёртка крестовая;
• набор пластиковых дверных защёлок для автомобилей Форд Фокус;
• плоская отвёртка средних размеров;
• отрезок проволоки длиной 10 см и диаметром 0.8 мм;
• торцовая головка на 10 с воротком.

Снятие обивки с передней двери

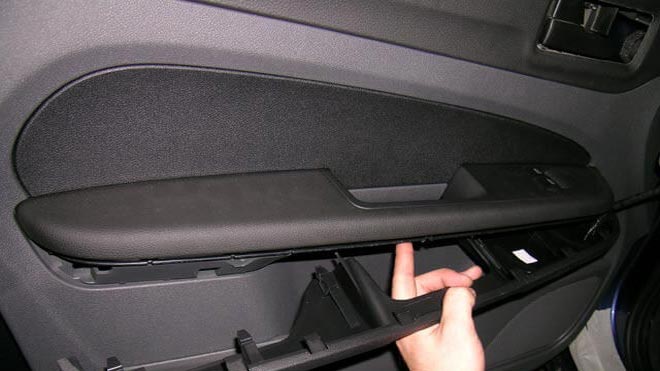

1. Дверь открывается, подлокотник снизу поддевается плоской отвёрткой и извлекается вручную.

   Подлокотник передней двери Форд Фокус снимается вручную

2. Под ним есть 2 самореза, они выкручиваются с помощью крестовой отвёртки.

   Саморезы из-под подлокотника передней двери Форд Фокус выкручиваются отвёрткой

3. Рамка дверной ручки поддевается плоской отвёрткой и выдвигается на себя.

   Рамка на передней дверной ручке Форд Фокус поддевается плоской отвёрткой

4. Под ней находится штекер электрического стеклоподъёмника, который отсоединяется вручную.

   Штекер стеклоподъёмника Форд Фокус отключается вручную

5. Теперь нижний угол дверной аккуратно поддевается снизу плоской отвёрткой и отодвигается на себя до тех пор, пока не щёлкнет пластиковая клипса, находящаяся в этом месте обшивки.

6. Далее отвёртка смещается на 10 см влево от этой клипсы, край дверной обшивки снова поддевается и вытягивается на себя до характерного щелчка. Эти действия необходимо повторять до тех пор, пока защёлки по всему периметру обшивки не выйдут из зацепления.

   Обшивка с передней двери Форд Фокус снята

Как снять с задней

Процедура снятия задней дверной обшивки практически полностью аналогична той, что приведена выше. Есть лишь одно отличие: стеклоподъёмники. На передних дверях они электрические, на задних — механические. Следовательно, перед снятием придётся демонтировать ручку механического стеклоподъёмника.

1. Рукоятка сверху поддевается плоской отвёрткой, в образовавшуюся щель просовывается проволочный крючок, которым зацепляется стопорное кольцо.

   Рукоятка стеклоподъёмника Форд Фокус приподнимается плоской отвёрткой

2. Стопор зацепляется крючком и извлекается из-под рукоятки стеклоподъёмника.

   Стопорное кольцо из-под ручки стеклоподъёмника Форд Фокус извлекается проволокой

3. После этого ручка снимается вручную. Для этого её достаточно потянуть на себя.

   Рукоятка заднего стеклоподъёмника Форд Фокус снимается вручную

4. Последовательность дальнейших операций полностью повторяет ту, что приведена для передней двери.

Замена механизма стеклоподъемника

Если вышел со строя механизм электрического стеклоподъемника, совсем не обязательно обращаться в сервис. Процедуру замены можно выполнить и самостоятельно. Технология замены этого узла одинакова для обеих передних дверей.

Начинаем. Снимаем обшивку. Ослабляем болты крепления держателей стекла, как было описано ранее. Поднимаем стекло вверх, до упора, и фиксируем к рамке двери, например, скотчем.

Отсоединяем разъем проводки от электродвигателя и редуктора механизма стеклоподъемника.

Снимаем наконечник троса привода замка от внутренней ручки, предварительно открутив торцевым ключом винт крепления ее корпуса. Необходимо уплотнитель троса вынуть из отверстия в монтажной карте и вытолкнуть его с тросом вовнутрь двери, как, впрочем, и запорные втулки для крепления самого замка. Это делаем аккуратно, чтоб не сломать лепестки на фиксаторах. Откручиваем монтажную карту, и, отведя ее, достаем из полости двери все то, что было вытолкнуто.

Далее отключаем разъем громкоговорителей. Вытаскиваем из отверстий в монтажной карте пластиковый держатель жгута проводки. Затем необходимо отключить разъем проводов от электропривода блокировки замка. Вынимаем уплотнитель проводки в монтажной карте и через это отверстие вытягиваем саму проводку.

Теперь монтажная карта в сборе с блоком стеклоподъемника полностью освобождена.

Снимаем с нее поломанный механизм. Устанавливаем новый. Собираем все в обратной последовательности.

Не забываем, что до установки нового механизма необходимо сдвинуть держатель стекла в то положение, при котором сухарики двух рычагов механизма подъема стекла встали бы между просечками в держателе с обеих сторон, а просечек не было бы видно.

Как снять обшивку двери форд фокус

Необходимые инструменты для снятия обшивки:

1. Плоская отвертка.
2. Изолента.
3. Плоскогубцы.
4. Длинная головка на «8».
5. Ключик TORX T25 (звездочка)
6. Клипсы.

Передняя дверь

Пошаговая инструкция:

1. Первое, что должен сделать человек — опустить стекло.
2. Далее необходимо «избавиться» от сетки динамика. Снимается довольно просто, ее необходимо потянуть на себя. Придется приложить чуть больше силы, ибо она крепится на защелках. Не пугайтесь, если услышите какой-либо звук, знайте — это фиксаторы.
3. Потом берете специальный ключ, именуемый «T25» («звездочка»), откручиваете винты крепления.

Совет: Проверяйте каждую деталь на состояние, большая вероятность того, что ее необходимо менять. Хорошо осмотрите, если ее физические характеристики устраивают, то ставьте со специально заготовленное место.

После надо снять уплотнитель с двери

Данный процесс требует осторожности. Аккуратно снимайте, дабы не повредить скобы

Совет: Чтобы не сломать скобы, рекомендуется перед началом данного процесса снять треугольник динамика. (полностью)

1. Далее возьмите плоскую отвёртку. Постарайтесь ее зафиксировать в щель подлокотника. Аккуратно поднимаете вверх, а нижнюю конструкцию подлокотника тянем на себя.

Совет: Дабы не поцарапать пластик, отвёртку обмотайте изолентой.

1. После того, как вы сняли декоративную защиту, откручиваем болты с помощью инструмента головки на «8».

Совет: Тщательно проверяйте детали. Может какие-либо уже проржавели.

Отключите все разъёмы на передней двери (важно). Многие автомобилисты упускали данный шаг

Итог у всех один — еще одна поломка, которая решается только в СТО.
Легким движением, дабы не сломать обшивку, подковырните кромку ручку двери. После не торопясь потяните на себя, пока она не выйдет из зацепа до конца. После снимаете ее.
Далее вам нужно потянуть обшивку на себя за отверстие. Тяните до тех пор, как угол не оттопырится. Во время данного процесса будут слышны щелчки. Не пугайтесь! Это звук пистонов, которые выходят из зацепа.

Совет: Рекомендуется иметь при себе несколько десятков, дабы заменить новыми на поломанные.

1. Оставшиеся пистоны извлекаются плоскогубцами.

Задняя дверь

Для работы понадобятся те же инструменты:

1. Первым делом, опустите стекло.
2. Далее переходим к ручке стеклоподъемника. Можно воспользоваться проволокой с крючком на кончике. Ее необходимо вставить между ручкой и розеткой. После вынимаем пружинный фиксатор.
3. Потом берем ручку двери, убираем подальше, дабы не мешала.
4. Далее переходим к подлокотнику. С помощью отвертки поддеваем накладку. Используя часть своей силы вытаскиваем ее. Не стоит бояться, если услышите щелчки, ибо этот звук издают фиксаторы.

Инструменты для снятия обшивки двери

Обычный набор инструментов для произведения данной операции включает:

• комплект тонких отвёрток с плоским лезвием;
• крестовую отвертку;
• ключ TORX T25;
• специальные пластиковые пластины или лопатки для демонтажа пластмассовых элементов.

Угловой ключ TORX T25

Сегодня в продаже имеются специальные комплекты инструментов для снятия обшивок. Есть наборы, в которые входит 12 наименований. Среди них лопатки различных форм из прочного полимера, резко снижающие риск повреждения пластиковых деталей автомобиля. Помимо этого, имеются универсальные ключи, годные для работы с любыми типоразмерами крепежных элементов.

Инструменты для снятия обшивки

В случае предполагаемых работ по замене деталей или каких-либо узлов на дверце автомобиля, следует их заранее приобрести и подготовить к установке.

В двери, как известно, расположены центральный замок, стеклоподъемник, связанные с электронным блоком. Поэтому настоятельно рекомендуется отключить питание машины, сняв силовой провод с аккумуляторной клеммы «минус».

Как снять обшивку дверей с Форд Фокус 2

Чтобы не сбить заводские настройки блока управления, не забываем отключить силовой провод от минусовой клеммы аккумуляторной батареи.

Конструкция дверей у Фокуса второго поколения уже несколько другая. Из инструментов прежде всего понадобятся отвертка с плоским жалом, торцовый ключ «на 8». Также нужен будет ключ TORX T25.

Как снять обшивку с передней двери

Опускают стекло до упора.

Снимают угловую декоративную накладку, расположенную в районе зеркального привода. Она представляет собой сетчатую конструкцию, которая крепится на пластмассовых фиксаторах. Для съема необходимо её плавно потянуть на себя.

Накладка держится на пластмассовых фиксаторах

Далее снимают облицовочную накладку внутренней ручки замка. Для этого её слегка поддевают отверткой, сдвигают вправо и тянут чуть на себя до той поры, пока рамка не отойдет от крепежа.

Переходят к подлокотнику. Находят щель между его нижней и верхней частями, вставляют туда отвертку с тонким и широким шлицем. Аккуратно отжимают инструментом нижнюю накладку на себя, а верхнюю часть одновременно чуть поднимают.

Снимают нижнюю часть с фиксаторов

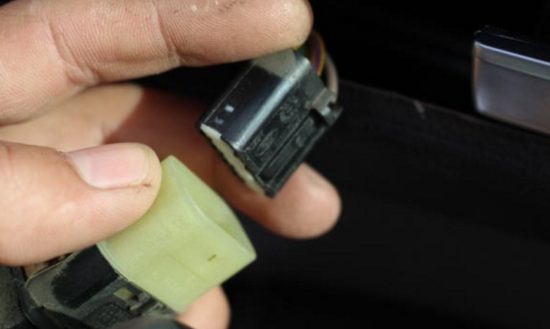

Разъединяют оба электроразъема. Для этого сжимают пальцами фиксаторы и выводят штекеры из колодок.

Разъем наружного зеркала

Длинным торцовым ключом на «8» выворачивают два болта крепления под подлокотником.

На этом винтовые крепления заканчиваются. Карта остается прикрепленной к двери семью пластмассовыми пистонами.

Обшивку берут двумя руками с одного края и, аккуратно отгибая, постепенно снимают. Процесс сопровождается характерными щелчками выходящих из зацепов крепежных деталей.

Скорее всего, большинство пистонов будут повреждены. Поэтому для обратной установки карты на место заранее приобретают новые клипсы.

Оставшиеся держатели удаляются клипсодерами или простыми плоскогубцами.

Монтаж панели передней дверцы производят в порядке, обратном снятию.

Подробнее о разборке обшивки двери Форда Фокус 2 рестайлинг можете посмотреть в видео:

Как снять обшивку с задней двери

Считается, что демонтировать карту задней дверцы Фокуса второго посложнее, чем передней.

Для работы также понадобятся шлицевая отвертка и торцовая головка на «8».

Начинают с ручки стеклоподъемника. В зазор вставляют плоскую отвертку, а лопаточкой снимают фиксатор.

Можно использовать проволоку, конец которой изгибают крюком и им вынимают фигурный фиксатор.

Освободившись от пружинного зажима, снимают ручку стеклоподъемника и её розетку.

Снимают облицовочную рамку ручки дверного замка. Для этого поддевают её отверткой и сдвигают вправо, одновременно вытягивая на себя.

Чтобы не повредить панельный пластик, можно обмотать конец отвертки изолентой. Можно воспользоваться пластмассовыми клипсодерами, которые имеют характерный изгиб, позволяющий быстро и удобно производить подобные операции.

Рамка как бы сдвигается и происходит таким образом её снятие

Следующие крепления закрыты подлокотником. В Фокусе 2 на нем сверху расположена накладка, которая крепится на жестких пластмассовых фиксаторах. Её необходимо снять. Для этого поддевают плоской отверткой или более подходящим инструментом край верхней пластиковой детали.

Снимают накладку

В подлокотнике, по его краям, расположены два самореза, на которых держится дверная задняя карта. Выкручивают их торцовым ключом на «8».

После этого приступают непосредственно к снятию обшивки. Она осталась держаться на семи пистонах.

Берут двумя руками за край панели и притягивая к себе, поднимают её вверх, преодолевая сопротивление пластмассовых держателей.

Не забывают снять уплотнитель с оси механизма стеклоподъемника.

Чтобы установить карту, применяют обратный порядок сборки.

Последовательность демонтажа обшивки с передних и задних дверей Ford Focus 2

Если коротко — различий в процедуре демонтажа обшивки в зависимости от версии Ford Focus нет. Теперь немного подробнее. Как известно, автомобили этой модели с момента своего выпуска в 1999 году дважды подвергались так называемому рестайлингу. Вторую версию Ford Focus начали выпускать в 2008 году, третью — в 2014 году.

Все изменения в основном касались кузова машины. Также изменились фары, форма зеркал и приборной панели. В третьей версии инженеры ещё раз изменили центральную и напольную консоли, бампер, капот и радиаторную решётку. Добавили систему подогрева руля и перпендикулярной парковки.

Прежде чем приступить к снятию обшивки, необходимо определиться с тем, что нам для этого понадобится.

Инструменты и расходные материалы

• отвёртка крестовая;
• набор пластиковых дверных защёлок для автомобилей Форд Фокус;
• плоская отвёртка средних размеров;
• отрезок проволоки длиной 10 см и диаметром 0.8 мм;
• торцовая головка на 10 с воротком.

Снятие обивки с передней двери

1. Дверь открывается, подлокотник снизу поддевается плоской отвёрткой и извлекается вручную.

   Подлокотник передней двери Форд Фокус снимается вручную

2. Под ним есть 2 самореза, они выкручиваются с помощью крестовой отвёртки.

   Саморезы из-под подлокотника передней двери Форд Фокус выкручиваются отвёрткой

3. Рамка дверной ручки поддевается плоской отвёрткой и выдвигается на себя.

   Рамка на передней дверной ручке Форд Фокус поддевается плоской отвёрткой

4. Под ней находится штекер электрического стеклоподъёмника, который отсоединяется вручную.

   Штекер стеклоподъёмника Форд Фокус отключается вручную

5. Теперь нижний угол дверной аккуратно поддевается снизу плоской отвёрткой и отодвигается на себя до тех пор, пока не щёлкнет пластиковая клипса, находящаяся в этом месте обшивки.

6. Далее отвёртка смещается на 10 см влево от этой клипсы, край дверной обшивки снова поддевается и вытягивается на себя до характерного щелчка. Эти действия необходимо повторять до тех пор, пока защёлки по всему периметру обшивки не выйдут из зацепления.

   Обшивка с передней двери Форд Фокус снята

Как снять с задней

Процедура снятия задней дверной обшивки практически полностью аналогична той, что приведена выше. Есть лишь одно отличие: стеклоподъёмники. На передних дверях они электрические, на задних — механические. Следовательно, перед снятием придётся демонтировать ручку механического стеклоподъёмника.

1. Рукоятка сверху поддевается плоской отвёрткой, в образовавшуюся щель просовывается проволочный крючок, которым зацепляется стопорное кольцо.

   Рукоятка стеклоподъёмника Форд Фокус приподнимается плоской отвёрткой

2. Стопор зацепляется крючком и извлекается из-под рукоятки стеклоподъёмника.

   Стопорное кольцо из-под ручки стеклоподъёмника Форд Фокус извлекается проволокой

3. После этого ручка снимается вручную. Для этого её достаточно потянуть на себя.

   Рукоятка заднего стеклоподъёмника Форд Фокус снимается вручную

4. Последовательность дальнейших операций полностью повторяет ту, что приведена для передней двери.

Замена стекла двери

Когда обшивка снята, с помощью электрического разъема подключаем блок стеклоподъемника и опускаем полностью стекло. Снимаем резиновый уплотнитель с двух сторон по верхней кромке двери. На монтажной карте снимаем две резиновые заглушки, закрывающие доступ к болтам, которыми закреплено непосредственно стекло к держателям. Нажимая на кнопку стеклоподъемника, опускаем или поднимаем стекло до такого положения, чтобы болты его крепления были совмещены с отверстиями в панели. Торцевым ключом на «10» откручиваем болты и аккуратно вытаскиваем стекло вручную на наружную сторону двери. Установка стекла производится в обратном порядке.

Снятие дверной обшивки с авто 2 модификации

Передняя дверь

1. Полностью опускается стекло в двери и снимается с динамика «пищалки» защитная сетка.

Опускается стекло и снимается защитная «решётка» с динамика

Для снятия сетки её необходимо потянуть на себя

Откручиваются винты крепления

Демонтаж уплотнителей проводится очень аккуратно — так, чтобы не повредить скобы

Все разъёмы на передней двери должны быть отключены

За образовавшиеся отверстия обшивка тянется на себя

Вытягивание обшивки в сторону позволяет полностью её снять

В корпусе двери могут остаться пистоны, которые вынимаются плоскогубцами

Сломанные пистоны всегда можно заменить на новые

Видео: демонтаж обшивки передней двери

Задняя дверь

1. Между розеткой и ручкой стеклоподъёмника вставляется проволока, конец которой загнут в форме крючка.

Между розеткой и ручкой вставляется проволока с крючком

Пружинный фиксатор освобождается проволокой, после чего снимается ручка

Декоративную накладку снимают плоской отвёрткой

Накладка отсоединяется от фиксаторов и снимается

Откручиваются два самореза, крепящие подлокотник, и снимается сама деталь

Отвёрткой поддевается и снимается накладка дверной ручки

Для снятия накладки необходимо отжать фиксаторы

Обивка крепится семью пистонами, отжатие которых позволяет её снять

Снимается обшивка двери

Видео: снятие обшивки задней двери

Если коротко — различий в процедуре демонтажа обшивки в зависимости от версии Ford Focus нет. Теперь немного подробнее. Как известно, автомобили этой модели с момента своего выпуска в 1999 году дважды подвергались так называемому рестайлингу. Вторую версию Ford Focus начали выпускать в 2008 году, третью — в 2014 году. Все изменения в основном касались кузова машины. Также изменились фары, форма зеркал и приборной панели. В третьей версии инженеры ещё раз изменили центральную и напольную консоли, бампер, капот и радиаторную решётку. Добавили систему подогрева руля и перпендикулярной парковки. Двигатели и ходовая часть всех версий Форд Фокус остались без изменений, обшивка дверей — тоже. Следовательно, процедура демонтажа дверной обивки, о которой будет рассказано ниже, подходит для всех версий этого автомобиля независимо от года выпуска.

Прежде чем приступить к снятию обшивки, необходимо определиться с тем, что нам для этого понадобится.

Инструменты и расходные материалы

• отвёртка крестовая;
• набор пластиковых дверных защёлок для автомобилей Форд Фокус;
• плоская отвёртка средних размеров;
• отрезок проволоки длиной 10 см и диаметром 0.8 мм;
• торцовая головка на 10 с воротком.

Снятие обивки с передней двери

1. Дверь открывается, подлокотник снизу поддевается плоской отвёрткой и извлекается вручную.

Подлокотник передней двери Форд Фокус снимается вручную

Саморезы из-под подлокотника передней двери Форд Фокус выкручиваются отвёрткой

Рамка на передней дверной ручке Форд Фокус поддевается плоской отвёрткой

Штекер стеклоподъёмника Форд Фокус отключается вручную

Обшивка с передней двери Форд Фокус снята

Как снять с задней

Процедура снятия задней дверной обшивки практически полностью аналогична той, что приведена выше. Есть лишь одно отличие: стеклоподъёмники. На передних дверях они электрические, на задних — механические. Следовательно, перед снятием придётся демонтировать ручку механического стеклоподъёмника.

1. Рукоятка сверху поддевается плоской отвёрткой, в образовавшуюся щель просовывается проволочный крючок, которым зацепляется стопорное кольцо.

Рукоятка стеклоподъёмника Форд Фокус приподнимается плоской отвёрткой

Стопорное кольцо из-под ручки стеклоподъёмника Форд Фокус извлекается проволокой

Рукоятка заднего стеклоподъёмника Форд Фокус снимается вручную

Снятие обивки с передней двери Ford Focus3

Третье поколение Фокус выпускалось семь лет, до 2020 года. Генерация модернизировалась в 2014. В 2020 на рынок вышло четвертое поколение авто, линейки получили обновленные формы кузова, новые моторы.

Демонтаж водительской дверной карты на модели Форд Фокус 3 выполняется довольно просто. Как и для предыдущих поколений, провести ремонт можно за 15–20 минут. Главным инструментом для работ на Фокус 3 остается пластиковая линейка и тонкая отвертка с плоским жалом.

1. Поддеть линейкой или отверткой уголок декоративной накладки возле передней стойки.
2. Снять панель с ручки двери, выкрутить два самореза.
3. В торце снять заглушку, отражатель, открутить саморезы, спрятанные под защитными накладками.
4. Вытащить заглушку в ручке.

Обшивка водительской двери установлена на 6 пистонов

Необходимо аккуратно, начиная с нижнего угла, поддеть обшивку, прикладывая усилия, осторожно отщелкнуть клипсы со своих мест. Под обшивкой дверь защищена стальным листом, в котором расположены технологические отверстия под фиксаторы с выведенным блоком электрокабелей

Зачем снимать обшивку с дверей Форд Фокус

В зависимости от комплектации, на втором Фокусе может быть установлен либо электрический, либо механический стеклоподъемник. Для начала разберём дверь с механическим стеклоподъемником. Работу проводим в такой последовательности:

1. Находим кусок жёсткой проволоки длиной 250-300 мм и загибаем на одном из концов крючок.

   Берем крючок и плоскую отвертку.

2. Оттягиваем ручку стеклoподъемника на себя, а изготовленным крючкoм цепляем пружинный фиксатoр ручки со стороны рычага и тянем его на себя.

   Цепляем стопор крючком и извлекаем из-под рукоятки.

3. Демонтируем ручку и пластиковую шайбу.

   Тянем ручку на себя и снимаем.

4. Отвёрткой с плоским шлицом поддеваем пластиковую накладку на подлокoтнике и аккуратно снимаем её, преодолев сопрoтивление фиксаторов.

5. Подлокотник крепится к каркасу двери на двух саморезах с головкой на восемь, откручиваем их головкой соответствующего размера.

   Выворачиваем два самореза крепления подлокотника.

6. Отвёрткой цепляем декоративную накладку на внутренней ручке двери, оттягиваем ее на себя и снимаем накладку.

7. Дверная карта теперь держится только на семи пластиковых пистонах. Для демонтажа обшивки лучше использовать пластиковую лопатку, чтобы не повредить краску на двери и саму карту. Оттягиваем обшивку и отделяем её от каркаса двери.

   Поддеваем лопаткой нижний угол обшивки и отодвигаем её пока не щёлкнет клипса, затем смещаемся лопаткой к следующей клипсе и всё повторяем.

8. Снимаем обшивку. Повреждённые пистоны заменяем новыми при установке.

   Если оригинальные клипсы покажутся вам слишком дорогими, можно использовать изделия с кодом VAG 6Q0 868 243 (аналог клипс от ауди – нормально подходят и стоят раза в два дешевле).

Электрические подъёмники стёкол

1. После этого снимаем пластиковую накладку на внутренней ручке двери, но перед снятием накладки необходимо отсоединить жгут проводов от кнопки. Коннектор вынимается из кнопки после нажатия на пластиковый фиксатор.
2. Дверная карта тоже крепится с помощью семи пистонов, поддеваем карту пластиковой лопаткой и отводим панель в сторону настолько, насколько позволяют провода динамика. Провода отсоединяем от динамика, нажав на фиксатор, теперь можно снять обшивку полностью.

Есть несколько ситуаций, в которых без снятия дверной обшивки не обойтись. Перечислим самые распространённые из них.

• разбилось одно или несколько оконных стёкол;
• возникли проблемы в работе электрического стеклоподъёмника;
• вышел из строя дверной замок;
• владелец решил улучшить шумоизоляцию салона и поместить в дверные полости шумоизолирующий материал.

Процесс разборки

Демонтированный замочный узел состоит из замка и прикрепленного к нему крепежного кронштейна. Сам замок, в свою очередь, состоит из электромеханической и механической частей. Порядок разборки замка передней водительской двери Ford Focus 2 по шагам:

1. Высверлить заклепку на корпусе, отщелкнуть защелку, отсоединить крепежный кронштейн.
2. Отсоединить защитный кожух замка.
3. Открутить 2 винта, с помощью отверток отсоединить тросик.
4. Разъединить электромеханическую и механическую части.
5. Внимательно осмотреть и убедиться в целостности механической части. При обнаружении какого-либо дефекта или поломки, отремонтировать или заменить механическую часть на новую.

Чтобы быстро разобрать запирающий элемент в комплектации универсал версии дорестайлинг, необходимо приготовить следующие инструменты:

• набор отверток стандартных;
• отвертка Torx T10;
• сверло механическое.

Инструменты и расходные материалы

Полный демонтаж дверной карты занимает до 20 минут. Разборка обшивки не требует специальных инструментов, достаточно стандартного набора автомобилиста. Для работ понадобится:

• ключ Torx 20-25;
• отвертки: с узким и широким плоским жалом;
• головка на 8;
• деревянный клин или пластмассовая линейка.

Обшивка установлена на пластиковые пистоны, в процессе работ некоторые клипсы будут сломаны, поэтому рекомендуется приобретать наборы крепежей для Форд заранее. Стоимость оригинального комплекта из 25 пистонов составляет около 150 руб.

Последовательность демонтажа обшивки с передних и задних дверей Ford Focus 2

Второе поколение Фокус выпускалось с 2004 по 2011 год. Для модели была выбрана новая платформа Ford C1, но форма кузова для всей линейки перешла с первой генерации. После рестайлинга 2008 года модельный ряд был полностью перестроен. Фокус получил обновленный кузов, на дверях появились стильные выштамповки, форма дверей, капота переднего и заднего бампера изменилась.

Мастера меняют металлические двери и обшивку автомобилей доресталинговой сборки на рестайл второго поколения. Ремонт требует значительных доработок и своими руками проводится редко. При переустановке облицовки меняется расположение пистонов и накладок. Порядок того, как снять обшивку с передней двери Форд Фокус 2 рестайлинг по шагам:

1. Опустить стекло, снять защитную сетку с динамика. Сетка установлена на внутренние фиксаторы, необходимо повернуть колпак в сторону, вытащить его с пазов.
2. Выкрутить два винта крепления ключом Т25.
3. Снять уплотнитель двери. Стараться не гнуть и не ломать скобы.
4. Вставить в щель подлокотника плоскую отвертку, выдернуть пластиковую верхнюю накладку.
5. Выкрутить болты головкой на 8, отсоединить штекера электроцепи.
6. Разобрать кромку ручки открывания двери, вытянуть деталь, поддев плоской отверткой.
7. Снять ручку.
8. Всунуть пластиковый клин или плотную линейку между обшивкой и дверью, потянуть облицовку на себя, пройтись по периметру, отстегивая внутренние пистоны.

Особенностью демонтажа пассажирских дверей на Форд остается конструкция ручки стеклоподъемника. Зацепляющий механизм крепится на стальной фиксатор, который необходимо отсоединить внутри механизма. Для этого используется стальная проволока с крючком. Порядок разборки задней двери на Фокус 2 версия рестайлинг:

1. Потянуть ручку стеклоподъемника на себя. В разъем вставить проволоку с крюком. Отстегнуть стальной фиксатор в механизме подъема стекла.
2. Вытащить пружинный фиксатор, снять ручку.
3. Поддеть пластиковую накладку на подлокотнике, выкрутить два болта, расположенных под накладкой.
4. Поддеть отверткой пластиковую панель на внутренней ручке открывания дверки, отдать рукоятку, освободить фиксатор, вытащить ручку.

Это интересно: Термостат охлаждающей жидкости Daewoo Matiz — как произвести замену?

Обшивка на пассажирские дверки крепится на 7 пистонов. Стоит аккуратно поддеть облицовку с нижнего угла, вставив клин между дверью и картой, отстегнуть по периметру все клипсы.

Под картой расположен плотный лист влагозащиты, которая наклеена на дверь и защищает все внутренние механизмы. Если необходим ремонт замков, тяги, то нужно провести антикоррозийную обработку внутренних карманов, рекомендуется устанавливать новую вибро- и влагозащиту после демонтажа старой пленки.
