Нюансы и правила проверки сопротивления мультиметром

Меры безопасности при измерении

Даже когда возникла необходимость в бытовых условиях провести измерения сопротивления изоляции провода, перед использованием мегаомметра нужно ознакомиться с требованиями по безопасности. Главные правила:

• Удерживать щупы лишь за изолированный и ограниченный упорами участок.
• До подсоединения изделия отключается напряжение, нужно удостовериться, что рядом нет людей (вдоль всего измеряемого участка, когда речь о проводах).
• До подсоединения щупов снимается остаточное напряжение посредством подключения переносного заземления. Отключается тогда, когда щупы установлены.
• После каждого замера снимается со щупов остаточное напряжение, соединяются оголенные участки.
• По завершении замеров к жиле подключается переносное заземление, снимается остаточный заряд.
• Работы проводятся в перчатках.

Правила несложные, однако от них будет зависеть безопасность работника.

Требования к безопасности

Чтобы оценить функциональность электропровода, проводки, требуется замерять сопротивление изоляционного материала. В этих целях используются специальный измерительные приборы. Они будут подавать в измеряемую электроцепь напряжение, после чего на мониторе будут выданы данные.

Таблица кодов для прецизионных резисторов

Код	Значение	Код	Значение	Код	Значение	Код	Значение	Код	Значение	Код	Значение
01	100	17	147	33	215	49	316	65	464	81	681
02	102	18	150	34	221	50	324	66	475	82	698
03	105	19	154	35	226	51	332	67	487	83	715
04	107	20	158	36	232	52	340	68	499	84	732
05	110	21	162	37	237	53	348	69	511	85	750
06	113	22	165	38	243	54	357	70	523	86	768
07	115	23	169	39	249	55	365	71	536	87	787
08	118	24	174	40	255	56	374	72	549	88	806
09	121	25	178	41	261	57	383	73	562	89	825
10	124	26	182	42	267	58	392	74	576	90	845
11	127	27	187	43	274	59	402	75	590	91	866
12	130	28	191	44	280	60	412	76	604	92	887
13	133	29	196	45	287	61	422	77	619	93	909
14	137	30	200	46	294	62	432	78	634	94	931
15	140	31	205	47	301	63	443	79	649	95	953
16	143	32	210	48	309	64	453	80	665	96	976

Измеряем силу тока

Для этого необходимо знать какой ток будем измерять: постоянный или переменный. Большая часть стандартных мультиметров способна выполнять измерения постоянного тока, а вот для переменного требуются мультиметры с токоизмерительными клещами.

Постоянный ток

Для этого перемещаем переключатель мультиметра в режим DCA. Красный щуп должен быть подключен к гнезду с обозначением «10 А», а черный к «COM». Если значение измеряемого тока до 200 мА, то для большей точности показаний, красный щуп переставляем в разъём 200 мА. В любом случае, чтобы не спалить прибор, измерения лучше всего начинать с щупом в разъёме 10 А и при необходимости его переставить. То же самое производим и с переключателем: сначала выставляем наибольший ток, постепенно уменьшая диапазон для получения нужного максимального предела до минимального значения в 2000 микроампер.

Необходимо знать, что щупы мультиметра подключаются в разрыв цепи. То есть красный щуп устанавливается на «плюс» источника питания, а черный к «плюсовому» проводнику.

Переменный ток

Значение силы переменного тока позволяет измерить мультиметр, имеющий в составе специальные токовые клещи.

Принцип работы токоизмерительных клещей заключается в явлении электромагнитной индукции.  Измерение производится бесконтактным способом, путем помещения проводника в электромагнит со вторичной обмоткой. Первичный ток (измеряемый), пропорционален вторичному (который возникает на обмотке). Поэтому прибор с легкостью рассчитывает искомое значение первичного переменного тока.

При измерении устанавливается максимальный предел (аналогично измерениям постоянного тока), проводник заводится внутрь клещей, как на фото выше и на экране высвечивается измеренное значение в амперах.

Особенности проверки электромоторов с дополнительными элементами

Зачастую электрические силовые установки оснащаются дополнительными компонентами, предназначенными для защиты оборудования или оптимизации его работы. Наиболее распространенными элементами, встраивающимися в мотор, являются:

• Термопредохранители. Они настроены на срабатывание при определенной температуре таким образом, чтобы избежать сгорания и разрушения изолирующего материала. Предохранитель убирается под изоляцию обмоток или фиксируется к корпусу электрического мотора стальной дужкой. В первом случае доступ к выводам не затруднен, и их без проблем можно проверить с помощью тестера. Также можно мультиметром или простой индикаторной отверткой определить, к каким разъемным ножкам выходит защитная схема. Если температурный предохранитель находится в нормальном состоянии, то он должен показывать при измерении короткое замыкание.
• Термопредохранители могут быть с успехом заменены температурными реле, которые бывают как нормально разомкнутыми, так и замкнутыми (второй тип более распространен). Марка элемента проставляется на его корпусе. Реле для различных типов двигателей выбирается в соответствии с техническими параметрами, ознакомиться с которыми можно, прочитав эксплуатационные документы или найдя нужную информацию в интернете.
• Датчики оборотов двигателя на три вывода. Обычно ими комплектуются моторы стиральных машин. Основой принципа работы этих элементов является изменение разности потенциалов в пластинке, через которую проходит слабый ток. Питание подается по двум крайним выводам, которые обладают небольшим сопротивлением и при проверке должны показывать короткое замыкание. Третий вывод проверяется только в рабочем режиме, когда на него действует магнитное поле. Не следует измерять величину электропитания датчика при включенном двигателе. Лучше всего вообще снять силовой агрегат и подать ток отдельно на датчик. Для возникновения импульсов на выходе датчика покрутите ось. Если ротор не оснащен постоянным магнитом, придется на время проверки установить его, сняв предварительно сенсор.

Обычного мультиметра, как правило, достаточно для диагностики большинства неполадок, которые могут возникать в электромоторах. Если установить причину неисправности этим прибором не представляется возможным, проверка производится с помощью высокоточных и дорогостоящих аппаратов, которые имеются только у специалистов.

В этом материале содержится вся необходимая информация о том, как правильно проверить электродвигатель мультиметром в бытовых условиях. При выходе любой электротехники из строя самое главное – прозвонить обмотку мотора, чтобы исключить его неисправность, поскольку силовая установка имеет наиболее высокую стоимость по сравнению с другими элементами.

Источник

Как мультиметром измерить силу тока зарядного устройства

Устройство для зарядки аккумуляторов преобразует переменный ток из сети в постоянный с помощью трансформатора, выпрямителя и стабилизатора напряжения. Для автовладельцев производятся пуско-зарядные устройства — ПЗУ, — которые сочетают функции зарядки аккумулятора и запуска двигателя при севшей батарее. При этом заряда может вовсе не быть или в течение нескольких минут создается частичный заряд, необходимый для начала работы мотора.

В некоторых моделях ЗУ отсутствует индикация заряда, поэтому есть проблема с определением ампеража. Легко проверить силу тока можно обычным мультимером:

1. Аккумулятор необходимо снять с автомобиля и подключить к зарядке.
2. На мультиметре выставить шкалу на 10 А, а красный щуп вставить в разъем тоже на 10 А.
3. «Плюс» зарядного устройства присоединить к положительному полюсу батареи.
4. «Минус» зарядника соединить черным щупом с базой мультиметра (гнездо СОМ).
5. Красный щуп подключить ко второй клемме аккумулятора.

При включении зарядного устройства в сеть мультитестер покажет силу тока в цепи. Задача будет решена даже без амперметра-индикатора.

Выбор диапазона измерения

Настройку мультиметра осуществляют поворотом многопозиционного переключателя. Его позиции разбиты на несколько секторов со следующими обозначениями:

• DCV (-) или V-: измерение постоянного напряжения;
• ACV (

: переменное напряжение;

DCA (-) или A-: сила постоянного тока;
ACA (

Дополнительные секторы, имеющиеся в некоторых моделях:

• CX: замер емкости конденсатора;
• hFE:: определение коэффициента усиления транзисторов;
• значок диода, изображение лампочки или звуковых волн: режим прозвонки.

Каждый сектор, за исключением «hFE» и «прозвонки», содержит несколько позиций, определяющих чувствительность прибора, то есть диапазон измеряемых величин.

В секторе «Ω» обычно имеются позиции:

Буква «К» — сокращение от приставки «кило». То есть максимальное сопротивление, отображаемое прибором, составляет 2 млн. Ом или 2 МОм.

Для измерения сопротивления величиной до 200 Ом переключатель устанавливают на позицию «200». Если измеряемая величина лежит в пределах 200 – 2000 Ом, переключатель устанавливается на позицию «2000» и т.д. То есть действует правило: выбирается ближайшее наибольшее значение относительно предполагаемой величины измеряемого сопротивления.

Если с интервалом угадать сложно – когда диапазон:

• занижен: на дисплее отображается «1» — символ бесконечности;
• завышен: отображается число с двумя нулями впереди, например, «005».

При измерениях неизвестных величин переключатель устанавливают на максимальное значение и затем шаг за шагом опускаются, пока на мультиметре экстремальные показания не сменятся какими-то конечными.

Некоторые мультиметры способны измерять сопротивление до 200 МОм. В секторе «Ω» у них имеется 7 позиций:

Но для измерения сопротивления изоляции проводов этого все равно недостаточно. Такие задачи решают с помощью мегомметра — тестера, подающего напряжение до 2500 В и способного определять сопротивление до 300 Гом.

Существуют мультиметры, определяющие диапазон измерений самостоятельно. Стоимость у них, по сравнению с обычными, выше.

Подготовка мультиметра к работе

Первым делом извлечём наш мультиметр из упаковки и осмотрим внимательно. На корпусе не должно присутствовать каких-либо повреждений, батарейный отсек должен закрываться плотно. Проверяем качество и целостность щупов и идущих к ним проводов. Если изоляция отсутствует, используем изоленту. Неплохо справится с задачей и термоусадочная трубка. Если на щупах имеются сколы, также их заматываем.

Переключатель режимов выставляем для работы с омами, напротив деления 200 Ом. Кабель чёрного цвета присоединяем к гнезду Com. Кабель красного цвета подключаем в гнездо, где имеются символы тех величин, которые мы собираемся измерять.

Устройство должно отобразить на своём экране цифру «1». Если её нет или отображается что-то другое, пора его ремонтировать. Скрещиваем щупы друг с другом. Единичка меняется на нолик. Если именно так всё и происходит, значит, работа идёт в штатном режиме. Если на экране идёт мельтешение цифр, они бледные, нужно попробовать поменять батарейки. Если попытка не удалась, прибор подлежит ремонту. Для начала тестирования лампы выставляем на тумблере режим поиска обрыва. Данный режим обозначается пиктограммой диода.

Внешнее строение и функции

В последнее время специалисты и радиолюбители в основном пользуются электронными моделями мультиметров. Это не значит, что стрелочные совсем не используются. Они незаменимы когда из-за сильных помех электронные просто не работают. Но в большинстве случаев дело имеем именно с цифровыми моделями.

Есть разные модификации этих измерительных приборов с разной точностью измерений, разным функционалом. Есть автоматические мультиметры, в которых переключатель имеет всего несколько положений — им выбирают характер измерения (напряжение, сопротивление, сила тока) а пределы измерения прибор выбирает сам. Есть модели, которые могут быть связаны с компьютером. Данные измерений они передают сразу на компьютер, где их можно сохранить.

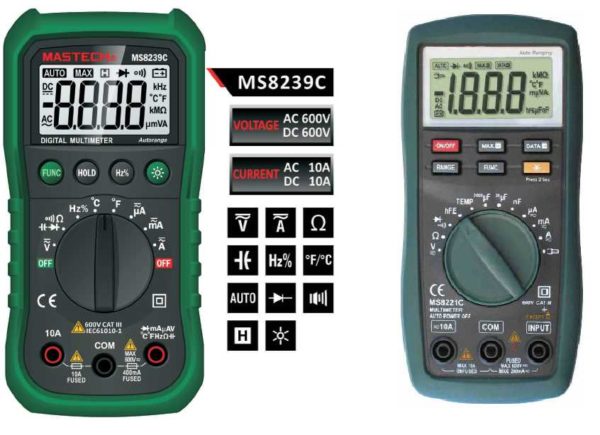

Автоматические мультиметры на шкале имеют только виды измерений

Но большинство домашних мастеров пользуются недорогими моделями среднего класса точности (с разрядностью 3,5, которая обеспечивает точность показаний в 1%). Это распространенные мультиметры dt 830, 831, 832, 833. 834 и т.д. Последняя цифра показывает «свежесть» модификации. Более поздние модели имеют более широкий функционал, но для домашнего применения эти новые возможности некритичны. Работа со всеми этими моделями мало чем отличается, так что будем говорить в общем о приемах и порядке действий.

Строение электронного мультиметра

Перед тем как пользоваться мультиметром, изучим его строение. Электронные модели имеют небольшой жидкокристаллический экран, на котором отображаются результаты измерений. Ниже экрана имеется переключатель диапазонов. Он вращается вокруг своей оси. Той частью, на которой нанесена красная точка или стрелка, он указывает на текущий тип и диапазон измерений. Вокруг переключателя нанесены метки, по которым выставляется тип измерений и их диапазон.

Общее устройство мультиметра

Ниже на корпусе имеются гнезда для подключения щупов. В зависимости от модели гнезд бывает два или три, щупов всегда два. Один положительный (красного цвета), второй отрицательный — черного. Черный щуп всегда подключается к разъему, подписанному «COM» или COMMON или который имеет обозначение как «земля». Красный — в одно из свободных гнезд. Если разъемов всегда два, проблем не возникает, если гнезд три, надо в инструкции прочесть, при каких измерениях в какое гнездо вставлять «плюсовой» щуп. В большинстве случаев красный щуп подключают в среднее гнездо. Так проводится большая часть измерений. Верхний разъем необходим, если измерять собрались ток до 10 А (если больше, то тоже в среднее гнездо).

Куда подключать щупы мультиметра

Есть модели тестеров, в которых гнезда расположены не справа, а внизу (например, мультиметр Ресанта DT 181 или Hama 00081700 EM393 на фото). Разницы при подключении в этом случае нет: черный на гнездо с надписью «COM», а красный по ситуации — при измерении токов до от 200 мА до 10 А — в крайнее правое гнездо, во всех других ситуациях — в среднее.

Гнезда для подключения щупов на мультиметрах могут располагаться снизу

Есть модели с четырьмя разъемами. В этом случае два гнезда для измерения тока — одно для микротоков (менее 200 мА), второе для силы тока от 200 мА до 10 А. Уяснив что и для чего имеется в приборе, можно начинать разбираться как пользоваться мультиметром.

Положение переключателя

Режим измерений зависит от того, в каком положении находится переключатель. На одном из его концов есть точка, она обычно подкрашена белым или красным цветом. Вот этот конец и указывает на текущий режим работы. В некоторых моделях переключатель сделан в виде усеченного конуса или имеет один край заостренный. Этот острый край тоже является указателем. Чтобы работать было проще, можно на этот указывающий край нанести яркую краску. Это может быть лак для ногтей или какая-то стойкая к истиранию краска.

Положение переключателя диапазонов измерений на мультиметре

Поворотом этого переключателя вы изменяете режим работы прибора. Если он стоит вертикально вверх, прибор выключен. Кроме этого есть следующие положения:

• V с волнистой чертой или ACV (справа от положения «выключено»)- режим измерения переменного напряжения;
• A с прямой чертой — измерение постоянного тока;
• A с волнистой чертой — определение переменного тока (этот режим есть не на всех мультиметрах, на представленных выше фото его нет);
• V с прямой чертой или надпись DCV (слева от положения выключено) — для измерения постоянного напряжения;
• Ω — измерение сопротивлений.

Также есть положения для определения коэффициента усиления транзисторов и определения полярности диодов. Могут быть и другие, но их назначение надо искать в инструкции к конкретному прибору.

Как прозвонить реле мультиметром

При выверке электрических схем возникает необходимость в проверке отдельных элементов — автоматов, реле. Возьмем, например, реле РТ-40. Во-первых мы должны иметь представление о схеме этого реле. Эту схему можно найти в интернете, в паспорте на изделие, в голове. Смотрим, у нас несколько пар контактов и обмотка. Проверка будет заключаться в проверке срабатывания контактов и проверке величины сопротивления обмотки. Обмотки проверяем в режиме сопротивления цешкой, должно получиться значение в омах, которое можно сравнить с паспортным, или лишь бы не был ноль ом. Контакты проверяем в режиме прозвонки, посадив концы прибора на пару контактов, имитируем работу контактов. В случае с РТ-40 двигаем контакты на срабатывание. При этом прозвонка зазвенит. В случае с замкнутым контактом — сразу будет звенеть, а при срабатывании сигнал пропадет. Аналогично вместо звука смотреть на сопротивление. Замкнуты — 0, разомкнуты — 1. Без подачи напряжения на электромеханических релюхах срабатывание контактов можно имитировать вручную.

Что может пригодиться

Резистор – надежная деталь. Обычно он не выходит из строя, если прибор эксплуатировался правильно: не подвергался воздействию жары, влаги, других неприятных для схем условий. Для экономии времени тестирование элементов схемы начинают не с определенного резистора, так как он редко выходит из строя, а с других радиодеталей. Например, чаще перегорают полупроводники или индуктивности, поэтому начинать проверку рекомендуется с них. Это поможет сэкономить время.

Порядка, в котором следует проверять те или иные схемы, не существует. Вы можете начинать с любого элемента, который кажется вам подозрительным или находится ближе. Резисторы могут иметь определенные отклонения от номинала. Их требуется знать: обычно эти параметры указываются заводом-изготовителем. Чем меньше отклонения, тем точнее сделана деталь, значит, ее стоимость будет выше.

Несмотря на то, что проверить резистор мультиметром достаточно легко, следует знать следующее:

• перед началом работы с прибором внимательно изучите инструкцию к нему, производители часто совершенствуют мультиметры, меняют их функционал и управление;
• узнайте технические характеристики мультиметра;
• проверьте, правильно ли выставлены настройки;
• проверьте, в каком состоянии батарейки.

Реальная величина сопротивления элемента может значительно отличаться от заявленной, так, например, допустимое отклонение в большую или меньшую сторону может составлять до 10%.

Для того чтобы узнать исходные данные детали, которая проверяется, рекомендуют воспользоваться схемой, прилагаемой к прибору. Если показания мультиметра сильно отличаются от положенного для проверяемого резистора, то, скорее всего, перед вами либо несправный прибор, либо резистор, сопротивление которого является крайней формой отклонения от нормы. Сопротивление резистора наносят на его корпус. Если на нем написано 150 Ом, а ваш мультиметр показывает 165, не стоит пугаться. Это нормальное расхождение данных, так как характеристика имеет допустимые отклонения.

Чем можно измерять сопротивление

Прибор для измерения сопротивления называется Омметром, а для измерения больших величин — Мегаомметром. Как правило, радиолюбителями и простыми людьми такие приборы не используются, поскольку это не практично. Их применяют на фабриках и заводах, электростанциях, которые производят резисторы или в научно-исследовательских центрах.

На практике для дома и работы электриками используются мультиметры и тестеры, которые объединяют в себе вольтметры, амперметры, омметры и многие другие функции для определения характеристик электрической сети.

Мультиметром

Сопротивляемость любого проводника и изоляции можно измерить мультиметром. Чтобы сделать это, сперва необходимо выбрать проверяемый элемент: провод, резистор, предохранитель и так далее. Общим правилом будет извлечение исследуемого объекта из электрической цепи или проведение замеров до его подключения. Это основано на том, что при измерении параметров включенного элемента, данные могут быть неточными, так как на них влияют другие факторы.

Цифровой мультиметр

Тестером

На самом деле, понятия тестер и мультиметр тождественны. Когда на рынке СНГ появились первые цифровые мультиметры, их начали называть тестерами за способность тестировать работоспособность электрических элементов по типу диодов, транзисторов, резисторов. Также они способны прозвонить сеть или проводку. Понятие «мультиметр» более правильное для этого вида приборов.

Схема работы тестера

Часто тестерами называют менее функциональные приборы, которые не могут проверять температуру и обладают более низкой ценой, чем мультиметры. На самом деле это одно и тоже. Любой мультитестер может измерять сопротивление и другие важные электрические характеристики.

Сопротивление заземления

Для снижения напряжения прикосновения до безопасной величины в случае короткого замыкания используется заземлитель. Это устройство обладает небольшим сопротивлением, позволяющим электричеству через токопроводящие элементы перетекать в грунт

Отсюда и происходит название этой важной компоненты системы электробезопасности

Сопротивление заземления нормируется в зависимости от типа объекта и энергопотребления. Так в трехфазных сетях с напряжением 380 В оно не должно превышать 4 Ом, в однофазных на 220 В — 8 Ом.

Проверка работоспособности контура производится специальными измерителями параметров заземления — М-416, MRU-105, Мetrel и другими. В отличие от бытовых мультиметров они гораздо мощнее, имеют длинные щупы, используют в качестве источника питания батарейки, линии электропередач или встроенный генератор. Напряжение в цепи может достигать 1000 В. С помощью таких установок можно измерять сопротивление заземление, удельное сопротивление грунта, а также шаговое и контактное напряжение.

Для проведения работ понадобятся 2 штыря и комплект проводов. Предварительно нужно снять окислы с контактов заземлителя, для этого пригодится рашпиль или напильник.

Потенциальный электрод забивается на расстоянии 15 м от здания, токовый — 30 м, затем соединяются проводами с тестером по схеме. При касании щупом зачищенного контакта заземлителя прибор пропускает ток через электроды, определяет напряжение и силу тока. Он самостоятельно проводит вычисления и выдает показания в Омах.

Еще один способ, который позволяет найти сопротивление заземления, — измерение токовыми клещами. При этом не нужно использовать дополнительные провода и электроды или частично отключать заземлители при сложной схеме подключения. Провода просто охватываются разъемными щечками прибора, внутри которых расположены магнитопроводы. Прилегание проводников и контактов измерителя должно быть максимально плотным, чтобы снизить погрешности. После снятия показаний в одной точке сразу же можно переходить для работы в другое место.

Простейший способ

Самый простой способ диагностики подходит как для лампочек накаливания, так и для люминесцентных и светодиодных ламп. Он предполагает вкрутить подозрительную лампочку в другой светильник и включить его. К сожалению, это не всегда возможно. Иногда резьбовая часть цоколя изготовлена с отклонением от стандартного размера и при вкручивании в патрон не замыкает оба электрических контакта. Или в доме больше нет светильников с точно таким же патроном.

Покупая лампочку в магазине электротоваров, многие обращали внимание на то, как продавец проверяет её с помощью тестера. В корпусе тестера есть несколько разъёмов, предназначенных для диагностики лампочек разного типа: накаливания, люминесцентных и галогенных

Его задача – проверить целостность проводников внутри лампы, о чём свидетельствует звуковой сигнал. Эту же самую операцию можно проделать в домашних условиях, воспользовавшись мультиметром или многофункциональной индикаторной отвёрткой.

Проверка наушников гарнитуры

Бывают проблемы с наушниками, связанные с пропаданием или искажением звука, либо полным его отсутствием. Причиной тому может быть выход наушников из строя либо устройства, с которого принимается сигнал.

При помощи омметра можно установить причину неисправности. Чтоб проверить наушники, нужно присоединить концы щупов к разъему, через который наушники подключаются к аппаратуре. Обычно, это разъем «Джек 3,5». Контакт, находящийся в разъеме ближе к держателю общий, фигурный для левого канала, кольцевой, расположенный между ними, для правого.

Один конец щупа преподносим к общему выводу, вторым касаемся поочередно к правому и левому. Сопротивление на обоих концах должно быть равным 40 Ом. Зачастую, в паспорте наушником указаны все параметры.

Если разница в показаниях велика, имеет место быть короткое замыкание. Это легко проверить. Достаточно коснуться щупами к левому и правому каналам одновременно. Сопротивление должно увеличиться в 2 раза, то есть показывать 80 Ом.

Получается, что мы проводим измерение двух последовательно подключенных цепей. Если при шевелении провода сопротивление меняется, провод перетерт в каком-либо месте. Обычно это происходит в месте выхода из излучателей или Джека. Чтоб точно определить место поломки, зафиксируйте провод, изогните его локально, подключив омметр. Если разрыв в месте установки Джека, нужно купить разборной Джек.

Старый придется откусить вместе с частью перетертого провода, припаять контакты к новому разъему по такому принципу, как они припаяны к Джеку. Если обрыв был найден в наушниках, отрежьте старый кусок провода, припаяйте новый к тому мету, где была старая пайка.

Проверка электролитических конденсаторов

Различают два основных вида конденсаторов, простые и электролитические. Простые конденсаторы можно включать в схему как угодно, а электролитические только с соблюдением полярности, иначе конденсатор выйдет из строя.

На электрических схемах конденсатор обозначается двумя параллельными линиями. При обозначении электролитического конденсатора обязательно обозначается его полярность подключения знаком «+».

Электролитические конденсаторы низко надежны, и являются самой распространенной причиной отказа электронных блоков изделий. Вздутый конденсатор в блоке питания компьютера или другого устройства, не редкая картина.

Тестером или мультиметром в режиме измерения сопротивления можно успешно проверять исправность электролитических конденсаторов, или как еще говорят, прозвонить. Конденсатор нужно выпаять из печатной платы и обязательно разрядить, чтобы не повредить прибор. Для этого нужно закоротить его выводы металлическим предметом, например пинцетом. Для проверки конденсатора переключатель на приборе нужно установить в режим измерения сопротивления в диапазоне сотен килоом или мегаом.

Далее нужно, прикоснуться щупами к выводам конденсатора. В момент касания стрелка прибора должна резко отклониться по шкале и медленно вернуться в положение бесконечного сопротивления. Скорость отклонения стрелки зависит от величины емкости конденсатора. Чем емкость конденсатора больше, тем медленнее будет возвращаться на место стрелка. Цифровой прибор (мультиметр) при прикосновении щупов к выводам конденсатора, сначала покажет маленькое сопротивление, а затем все возрастающее вплоть до сотен мегом.

Если поведение приборов отличается от выше описанного, например сопротивление конденсатора составляет ноль Ом или бесконечность, то в первом случае имеется пробой между обмотками конденсатора, а во втором, обрыв. Такой конденсатор неисправен и применению не подлежит.

Цветовое обозначение

Сейчас принята цветовая маркировка, представляющая собой от трех до шести колец разной окраски (см. рис. 2). Не надо видеть в этом происки врагов, поскольку данный способ позволяет установить номинал даже на сильно поврежденной детали. А это весомый фактор, учитывая, что современные бытовые электроприборы не комплектуются принципиальными схемами.

Рис. 2. Пример цветовой маркировки

Информацию по расшифровке данного обозначения на компонентах несложно найти в интернете, поэтому приводить ее в рамках этой статьи не имеет смысла. Есть также множество программ-калькуляторов (в том числе и онлайн), позволяющих получить необходимую информацию.

Структурная схема и обозначение на схемах Омметра

Измерительный прибор Омметр структурно представляет собой стрелочный или цифровой индикатор с последовательно включенной батарейкой или источником питания, как показано на фотографии.

Функцию измерения сопротивления имеют все комбинированные приборы – стрелочные тестеры и цифровые мультиметры.

На практике, прибор, который измеряет только сопротивление, используется для особых случаев, например, для измерения сопротивления изоляции при повышенном напряжении, сопротивления заземляющего контура или как образцовый, служащий для поверки других омметров боше низкой точности.

На электрических измерительных схемах омметр обозначается греческой буквой омега заключенной в окружность, как показано на фотографии.

Проверка сопротивления на плате

Элементы, имеющие омическое сопротивление до 200 Ом, должны прозваниваться в этом диапазоне измерений. Если же показания прибора указывают бесконечность, необходимо увеличить переключателем измеряемый диапазон с 200 Ом до 2000 Ом (2кОм) и выше в зависимости от испытываемого номинала. Перед тем как проверить мультиметром резистор не выпаивая его, нужно:

• отключить источник питания;
• отпаять один вывод R, так как из-за смешанного соединения элементов в схеме могут иметься различия между номиналом элемента и показаниями его фактической величины в общей схеме при измерении;
• произвести замер.

Кроме постоянных резисторов, существуют следующие виды элементов:

• переменный (реостат);
• подстроечный;
• термистор или терморезистор с отрицательным температурным коэффициентом;
• позистор с положительным температурным коэффициентом;
• варистор изменяет свои значения от приложенного к нему напряжения;
• фоторезистор меняет свои значения от направленного на него светового потока.

Проверка резистора мультиметром для измерения работоспособности переменных и подстроечных элементов осуществляется путём присоединения к среднему выводу одного из щупов, к любому из крайних выводов второго щупа. Необходимо произвести регулировку движка измеряемого элемента в одну сторону до упора и обратно, при этом показание прибора должно измениться от минимума до паспортного или фактического сопротивления резистора. Аналогично нужно провести измерение со вторым крайним выводом потенциометра.

Чтобы проверить позистор мультиметром, необходимо подключить измерительный прибор к выводам и приблизить его к источнику тепла. Сопротивление должно увеличиваться в зависимости от приложенной к нему температуры. Тех, кто работает с электроникой, знают, как проверить мультиметром термистор. Перед этим нужно учесть, что при воздействии на него температуры нагретого паяльника его термосопротивление должно уменьшаться. Перед тем как проверить термистор и позистор на плате, необходимо выпаять один из выводов и после этого провести измерение.

Терморезисторы могут работать как при высоких температурах, так и при низких. Позисторы и термисторы применяются там, где необходимо контролировать температуру, например в электронных термометрах, температурных датчиках и других устройствах.

Чем можно прозвонить провода?

Существует достаточно большое количество вариантов диагностического оборудования для проверки целостности электрических цепей и выявления коротких замыканий. К таким устройствам относят:

• различные тестеры: на рынке представлены в широком разнообразии для электрических сетей и линий связи от простых китайского производства, до дорогих от европейских производителей;
• самодельные тестеры: на основе автономного источника питания (аккумуляторной батарейки) и тестерной лампы;
• мультиметры: многофункциональные устройства для измерения характеристик сети и диагностики её работоспособности;

Профессиональные электрики при работе по прозвонке цепи часто используют мультиметр, так как этот удобный прибор имеется в арсенале каждого специалиста. В бытовых условиях, для единичных проверок и при отсутствии мультиметра, тестирование проводников производят при помощи самодельных тестовых ламп или при подключении нагрузки.

Номинальное сопротивление

Основной параметр любого резистора — это номинал сопротивления. Равномерностью этого сопротивления является единица измерения Ом. Номинальное значение любого приобретенного резистора маркируется на нем самом, то есть на его корпусе с помощью обозначений в виде полосочек различного цвета. Это было сделано в первую очередь для удобства конвейерного монтажа, где автоматы с машинным зрением с легкостью определяют элемент, который нужно использовать.

Важно! Узнать номинал можно несколькими способами: с помощью специальных справочников и таблиц обозначений, а также любым измерительным прибором. Таблицы представлены в любом справочнике по электронике и электротехнике, а также идут в комплекте с купленным набором резисторов

Второй способ определения более удобный и понятный, так как все, что нужно сделать — это измерить сопротивление собственноручно. Это поможет определить, насколько сопротивление отличается от номинального, и даст характеристику элемента

Таблицы представлены в любом справочнике по электронике и электротехнике, а также идут в комплекте с купленным набором резисторов. Второй способ определения более удобный и понятный, так как все, что нужно сделать — это измерить сопротивление собственноручно. Это поможет определить, насколько сопротивление отличается от номинального, и даст характеристику элемента.

Схема измерения сопротивлений

При измерении сопротивления действуют в таком порядке:

Черный щуп включают в разъем «COM».
Красный — в разъем «V/Ω».
Устанавливают переключатель на одну из позиций сектора «Ω» либо на самую большую —  если порядок измеряемого сопротивления неизвестен.
Проверяют работоспособность прибора, прикасаясь щупами друг к другу. Если прибор исправен, на дисплее появится некое мизерное значение. Если оно постоянно меняется или является высоким, это говорит о плохом контакте — точность измерений окажется низкой.
Обесточивают исследуемую цепь или элемент.
Прикасаются щупами к концам участка цепи, сопротивление которого нужно измерить

Если определяется сопротивление полупроводникового прибора, важно соблюдать полярность. Так, для измерения сопротивления диода черный щуп коротят с катодом, красный — с анодом.
Если на экране отображается «1», что означает запредельно высокую величину, переключатель прибора переводят на позицию ниже и повторяют измерения.

Принцип замера сопротивления в электрической цепи

При измерении сопротивления резистора возможны следующие нештатные ситуации:

• мультиметр при любом диапазоне отображает «1»: резистор перегорел;
• величина сопротивления значительно ниже положенного: в резисторе произошло межвитковое замыкание.

В режиме измерения сопротивления, мультиметр подает на щупы напряжение, генерируемое батарейкой на 9 В. Результат определяется на основании анализа силы тока в цепи в соответствии с законом Ома (R = U/I).
