Как работает гбо 6 поколения, его преимущества и недостатки

Газобаллонное оборудование 6 поколения

Компании, занимающиеся производством газобаллонного оборудования, чтобы не остаться не у дел, взялись за решение данной проблемы, что привело к появлению сначала принципиально нового поколения оборудования, являющегося уже пятым поколением, но это оборудование подходит для использования на инжекторные авто с раздельным впрыском.

Затем на его основе было создано шестое поколение ГБО, дающее возможность использовать его на авто с непосредственным впрыском без нанесения вреда бензиновым форсункам штатной системы.

Официальное название газобаллонного оборудования 6 поколения -Liquid Propane direct ingection, сокращенно LPdi.

Конструкция данного оборудования несколько сходна с ГБО 5 поколения, но имеются и конструктивные различия.

Основным достижением при создании пятого и шестого поколения оборудования стало обеспечение подачи газа в цилиндры в жидком состоянии.

Это обеспечивает меньшие агрегатные потери газа и более точную дозировку. Привело это все к минимизации разницы потребления газа относительно бензина.

Всего этого удалось достигнуть путем полного пересмотра принципа работы оборудования. Многие элементы, которые были общие для первых четырех поколений оборудования, были исключены, на замену им пришли новые.

Установка ГБО на карбюратор

Несмотря на все вышеописанные преимущества газового оборудования шестого поколения, применить его на устаревшем карбюраторном двигателе у нас не получится. В данном случае выбор будет между первым и вторым поколением. Работу современных двигателей контролируют и корректируют огромное число различных датчиков, которые в устаревших карбюраторных моторах отсутствуют. Поэтому, рассчитанный на взаимодействие со всеми этими датчиками, газ 6-го поколения на карбюраторном моторе будет не полезнее его первых версий.

В состав первых версий ГБО входили следующие составляющие:

• баллон с газом;
• устройство для заправки;
• мультиклапан;
• клапан газовый;
• бензиновый клапан;
• газовый фильтрующий элемент;
• магистраль подачи газа;
• редуктор-испаритель;
• смеситель;
• топливный переключатель;
• дозатор.

Установка ГБО – процесс не слишком трудоемкий и сложный, при условии соблюдения определенных правил и последовательности действий. Первым делом устанавливается газовый баллон. Затем прокладываются газовые магистрали. Далее производят установку клапанов и смесителя. На заключительном этапе устанавливают пульт управления и редуктор.

Комплектующие газового оборудования могут отличаться по форме и эксплуатационным свойствам.

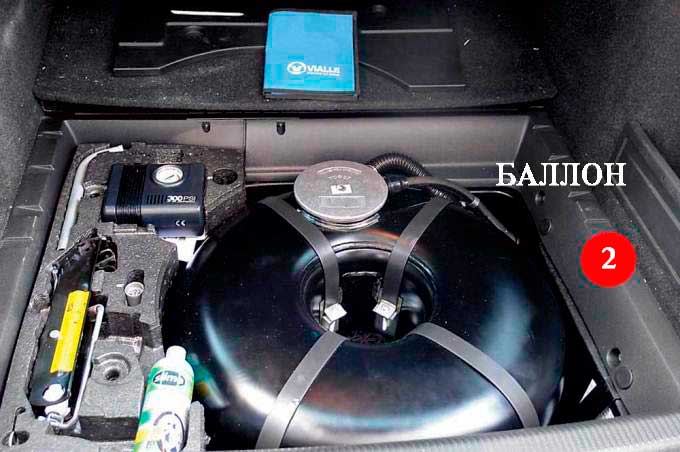

При установке баллона можно остановиться на цилиндрической или тороидальной форме. Каждый тип баллона будет целесообразен в определенных условиях. Так, например, в хетчбеках, с их особенностями строения салона, логично будет установить «таблетку» в нишу для запасного колеса. А вот в классических седанах пространство багажника напрямую не соединяется с салоном, да и объем самого багажного отделения намного больше. Поэтому в седаны принято устанавливать традиционные цилиндрические баллоны. Независимо от места установки баллон должен быть надежно закреплен.

На следующем этапе нужно определиться с расположением заправочного вентиля. Как правило, его закрепляют на нижней кромке заднего бампера или на одном из задних крыльев.

Газопровод следует прокладывать по днищу автомобиля. К тому же при сверлении отверстий для газовых трубок имеет смысл взять сверло с запасом для дальнейшего осуществления дополнительной вентиляции мультиклапана. Не забудьте обработать отверстия антикоррозионным составом.

При установке смесителя обязательно использовать идущие в комплекте прокладки и дополнительно промазывать соединяющиеся плоскости герметиком.

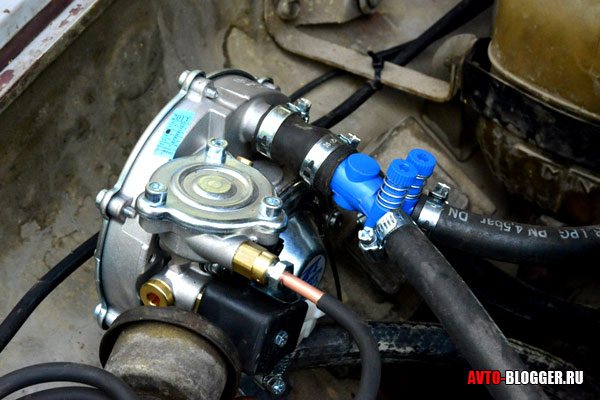

Монтаж газового редуктора осуществляют возле карбюратора вертикально. Наилучшим вариантом будет подключение к патрубкам печки.

В завершение устанавливают дозатор газовой смеси. Место его монтажа – между смесителем и редуктором. Дозатор получает газовую смесь от редуктора и выводит ее на смеситель. Все элементы системы ГБО на вашем автомобиле должны быть надежно закреплены и обеспечивать необходимый уровень герметичности.

Для удобства управления газобаллонной установкой применяют специальный пульт управления.

Советы по выбору

Перед установкой ГБО рекомендуем взглянуть на параметры выбора, которые позволят приобрести качественное газовое обслуживание.

Обращаем внимание на редуктор-испаритель. Выбор газового редуктора очень важный шаг, здесь следует учитывать мощность двигателя, а также конфигурацию оборудования

Во вторую очередь обращаем внимание на габариты редуктора и тип его крепления.
Газовые форсунки. Главная задача этих девайсов — точная и дозированная подача газа. От правильности выбора зависит очень много, нередко плохие форсунки приводят к некорректной работе ГБО.
Отдельные детали или комплект. Если оборудование уже установлено на вашем авто, и вам требуются оптимальные детали для замены, учитывайте потребности двигателя. Если вам требуется полный комплект, то тут намного проще: вы просто определяетесь с производителем ГБО и приобретаете комплектацию, идеально подходящую к вашему мотору. В любом случае без опытных мастеров-профессионалов покупка и установка ГБО не обойдется.

ГБО 3 поколения

Серьезные перемены в работе газовых установок на авто начинаются с возникновения впрысковых механизмов. Главным отличием ГБО 3 от предыдущего типа стало появление электронной системы контроля и настройки подачи топлива. Оборудование предусматривает наличие электронного блока управления, который монтируется на машины, оснащенные бортовым компьютером. Электронный блок работает отдельно и не синхронизируется с бортовым устройством. Механические форсунки на каждый цилиндр позволяют уменьшить потребление топлива и снизить потери КПД.

ГБО 3, как и следующие поколения газобаллонного оборудования, устанавливается только на инжекторные двигателя. В Украине не получило широкого распространения, поскольку на смену пришло ГБО 4.

Плюсы:

• снижение количества выхлопных газов;
• отсутствие “хлопков” во впускном коллекторе;
• оптимизированный расход топлива;
• высокий ресурс мотора;
• модернизированный ЭБУ.

Минусы:

• появление конденсата в испарителе;
• быстрый износ фильтров;
• не соответствие стандарту Евро-3;
• низкая ремонтопригодность и дороговизна компонентов;
• медленное взаимодействие с ЭБУ.

Конструкция ГБО 6 поколения

Емкость для содержания газа – баллон, оборудование 6 поколения остался, но его пришлось дорабатывать.

Ведь чтобы газ оставался в жидком состоянии, его нужно подавать под высоким давлением, для создания которого баллон интегрировали газовый насос высокого давления.

Из баллона выходит две магистрали.

Первая используется для дальнейшей передачи жидкого газа под давлением на другие элементы оборудования, а вторая магистраль предназначена для возвращения невостребованного газа обратно в баллон.

Эти магистрали, в отличие от трубопроводов первых четырех поколений, сделанных из меди, состоят из синтетического волокна, что обеспечивает им высокую надежность.

Это и есть два конструктивных сходства с механической части между ГБО 5 и 6 поколений.

Далее конструкция у этих устройств разная.

Если у ГБО 5 поколения далее в конструкцию был включен блок клапанов с регулятором давления и газовые форсунки, которые подавали жидкий газ в коллектор, то у газобаллонного оборудования 6 поколения всего этого нет.

ГБО 6 поколения жидкий газ подается в блок замещения топлива, он же модуль согласования или Fuel Unit Selection, сокращенно FSU.

Этот блок врезается в магистраль подачи бензина и получается, что к нему подводится и бензиновые и газовые магистрали.

Это и вся механическая составляющая газобаллонного оборудования 6 поколения. Никаких газовых форсунок нет.

А электронная часть состоит из блока управления, подключенного к штатному блоку управления инжекторной системы.

Основные компоненты

Для максимально эффективного использования газового топлива 6 поколение ГБО получило такие составляющие:

1. Модуль выбора вида топлива. К этому блоку подключены все магистрали подачи топлива. В зависимости от выбранного режима движения он обеспечивает подачу бензина или пропан-бутана. Этот модуль оснащен встроенным дополнительным бензиновым насосом, обеспечивающим быстрый переход на этот вид топлива. Необходимость использования такого насоса обусловлена разницей давлений между газовым топливом и бензином в момент переключения с газа на бензин. Мощности штатного бензонасоса в этот момент просто недостаточно.
2. Газовый баллон со встроенным высокопроизводительным насосом. Насос расположен в специальной колбе, а подача газа к нему происходит через фильтрующий элемент. Без этого надёжная эксплуатация системы просто невозможна. Специалисты советуют проводить техническое обслуживание, включающее замену фильтров, через каждые 100 тысяч пройденных километров.
3. Газовый блок управления. Данный ЭБУ считывает информацию с различных датчиков современного двигателя и обеспечивает подачу оптимального количества газовой смеси. Он также управляет процессом запуска двигателя на газу и переходом между разными видами топлива.
4. Кнопка выбора топлива в салоне. Небольшой переключатель с индикацией количества топлива в газовом баллоне также может использоваться для управления некоторыми функциями. В противном случае придётся подключаться к блоку управления с помощью специального кабеля.
5. Керамический фильтр. Обычно он выполнен в виде переходника, который приходится использовать при каждой заправке.

Высокая цена — основной недостаток

Селектор топлива у газового оборудования последнего поколения — уникальная запатентованная технология, поэтому дешёвой такая установка точно не будет. И это основной минус.

Что в этом оборудовании не идеально:

• переход между двумя видами топлива очень медленный. Если в канале на пути к форсункам от модуля согласования остался бензин, он должен быть отработан;
• работает оборудование только с жидким газом, однако есть опасность его испарения, особенно летом. Могут возникать газовые пробки в магистралях на подаче топлива;

Для устранения этого недочёта в оборудование встроен насос, который прокачивает схему сразу при открывании двери автомобиля.

Таким образом, высокая цена — практически единственный существенный недостаток 6-ГО устройства.
Можно утверждать, что газ в ближайшем будущем займёт место альтернативного топлива. Использовать его в два раза дешевле. Тогда какой смысл платить больше, если не станет видно разницы?

Читайте далее:

ГБО на Рено Дастер: особенности перехода и принципы установки

Принцип работы и отличие ГБО 4 и 5 поколений

ГБО 5-ГО поколения

ГБО 4-го поколения

Принцип действия газового редуктора на автомобиле

ГБО 2

Второй тип, не сильно отличался от первого. Здесь решили модернизировать запорный клапан в редукторе – теперь он не вакуумный, а электромагнитный, что реально было просто прорывом. Теперь можно не выходя из салона выбирать вид топлива специальной кнопкой, запирается либо бензин, либо газ – удобно. Также большим плюсом можно о – электромагнитный клапан, теперь пускает небольшое количество газа в систему перед пуском, что облегчает запуск холодного двигателя.

Критические отличия кроются в том, что теперь появилась возможность использования этой системы на инжектором двигателе, это либо моновпрыск, либо первые поколения распределенного впрыска.

Первое знакомство

Для начала стоит рассказать немного про топливные системы. Они постоянно совершенствуются и модернизируются. Сначала мир познакомился с моноинжекторными решениями, затем появился распределённый впрыск. Самой актуальной считается система непосредственного впрыска в камеру сгорания.

Системы такого впрыска имеют одинаковый принцип работы, только по-разному называются, в зависимости от производителя. Это EcoBoost компании Ford, система TSI в исполнении Volkswagen, и пр.

Здесь топливные форсунки располагаются в головке блока, а распылитель в камере сгорания. Поэтому использовать здесь ГБО 4 поколения технически невозможно. Это связано с тем, что останавливать подачу горючего через распылители (форсунки) нельзя. Ведь это приведёт к отсутствию охлаждения и смазки компонентов. Если отверстия форсунок не промывать постоянно, они закоксуются. Как результат, быстрый выход из строя форсунок.

Производители ГБО поняли, что с такими изменениями их старые системы уже никому не будут нужны. Пришлось взяться за разработку нового 5 поколения. Но оно подходит для машин с инжекторным ДВС и с системой раздельного впрыска.

Взяв за основу 5 поколение, приступили к созданию газобалонного оборудования 6 поколения. Конструктивно оно напоминает своего предшественника, но имеет некоторые конструктивные отличия.

В итоге существенно снижаются агрегатные потери топлива, гарантируется точная дозировка. В итоге разница по расходу газа и бензина практически отсутствует. Для реализации такого проекта потребовалось полностью пересмотреть принцип работы ГБО. Множество компонентов, актуальных для 1-4 поколений, здесь уже не используются.

Достоинства шестого поколения

Главное преимущество ГБО 6 от всех предыдущих версий: максимальная интеграция в штатную магистраль подачи топлива автомобиля. Газ подаётся родными форсунками инжектора автомобиля. Именно этот фактор и является основополагающим качеством данной разработки газобаллонного оснащения.

Достоинства ГБО последнего поколения:

1. Полный контроль дозирования топлива благодаря усовершенствованным элементам конструкции. Этим обеспечивается экономичный расход газа, высочайшая работоспособность устройства.
2. Мощность силовой установки при переключении на газ не теряется. Добившись полного сгорания топлива, оснастив оборудование вариатором опережения зажигания, показатель мощности можно существенно повысить.
3. Большой плюс — дополнительно прогревать двигатель в момент перехода на газ не требуется, так как машина остаётся монотопливной (газ и бензин жидкие).
4. Шестой газобаллонный модуль позволяет постоянно ездить только на газу, причём на этом топливе машина заводится сразу.
5. Отпадают сложности в обслуживании оборудования. Не нужно менять фильтр, так как он здесь не предусмотрен. Газового конденсата нет, все лишние механические примеси успешно утилизируются в камере сгорания.
6. Минимум оборудования, процесс монтажа простейший. Выбросы в атмосферу сокращены на 20%, что соответствует Euro 5 и Euro.Последний пункт волнует не всех автолюбителей, однако следует признать, что установка ГБО 6 поколения решает сложности с обслуживанием и не идёт в ущерб мощности автомобиля.

ГБО первого поколения

Если хотите то это точка отсчета, именно отсюда все началось. Используется «пропан-бутановая» газовая смесь, также не редко газ «метан». У таких систем есть свой бак, или газовый баллон, устанавливается дополнительно, зачастую в багажник или салон автомобиля. Именно его заполняют газом, который через запорную арматуру поступает в специальное оборудование, которое называется – «испаритель».

Далее в «испарителе» (который подключен к системе охлаждения), газ переходит в состояние пара (если брать метановую систему, то здесь присутствует прогрев метана). Далее газ поступает в редуктор, который в зависимости от давления во впускном коллекторе мотора дозирует впрыск.

Нужно отметить — что первое поколение зачастую использовало различные блоки испарителя и редуктора, хотя позже появились версии которые сочетали эти оба устройства в одном корпусе.

Редуктор первых типов, использовал в своем строении вакуумный клапан, который открывался лишь тогда, когда во впускном коллекторе появлялось пониженное давление (вакуум) – отсюда первые типы носят название «вакуумные».

После этого газовая смесь, должна попасть в коллектор, через карбюратор или специальный смеситель (который также устанавливался отдельно). Такое построение системы мягко сказать «не идеальное», газу нужно преодолеть достаточно большое расстояние – что приводит к всевозможным проблемам. Например – сложному запуску (особенно при пуске холодного двигателя, когда вакуум слабый). На такие системы даже устанавливали специальный «подсос» — который позволяет открыть прямую подачу газа в двигатель, а бензиновая смесь полностью отключалась.

Если брать метановые версии, то на них существовали понижающие камеры, в которых давление газа сильно занижалось, примерно на 15, — 3 БАРА

Установка данных систем – только карбюраторные двигатели, собственно поэтому и первое поколение. Минусов у него было много – особенно если система разгерметизировалась со временем, то при запуске можно было услышать хлопки, да и возгорания были не редкими.

Непосредственный впрыск

В шестом поколении ГБО впрыск топлива осуществляется сразу в цилиндр, таким образом, достигается наивысшая эффективность двигателя при минимальном расходе горючего. Отчасти, благодаря этому удалось практически нивелировать разницу между расходом бензина и расходом газа на автомобиле, оснащенном такой газовой установкой.

Так же следует отметить, тот факт, что благодаря отсутствию необходимости переводить мотор с одного топлива на другое, сама дозировка впрыскиваемой смеси стала гораздо точнее. Это позволяет двигателю сохранять равномерную и уверенную работу даже в ситуациях, когда топливная смесь существенно обеднена.

Впервые за все время использования газа в качестве топлива для бензиновых автомобилей, у создателей газовых топливных систем удалось достичь показателя, когда на пропанобутановой смеси мощность двигателя авто может превышать штатный показатель, достигаемый на бензине.

Ну а поскольку расход топлива у шестого поколения газовой топливной аппаратуры существенно ниже чем у предшественников, то и экологические показатели таких автомобилей значительно улучшились. В общем и целом, разработчики шестого поколения газобаллонного оборудования потрудились на славу.

Поколения ГБО

ГБО является технической системой, которая развивается и модернизируется. Поэтому на сегодня существуют 6 поколений газобаллонного оборудования. Они отличаются принципом подачи газа и способом отключения подачи бензина.

На заметку: по большому счёту, все системы ГБО можно разделить на 3 основные группы и промежуточные гибридные типы между ними. Три основных системы ГБО — это:

• для карбюраторного (механического) впрыскивания топлива;
• для инжекторного распределённого впрыскивания;
• для непосредственного впрыскивания топлива в двигатель.

Опишем шесть поколений оборудования — их действие и отличия.

• ГБО-1 — система с механическими блоками, которые устанавливают исключительно на карбюраторные двигатели. Их редуктор впрыскивает газ через форсунки при низком давлении внутри смесителя. Поэтому получил название «вакуумного». Эта система имеет много недостатков и нареканий, не редки возгорания;
• ГБО-2 — система для карбюраторных и простых инжекторных двигателей, но модернизирована электромагнитным редуктором. Это позволило организовать подачу газа, он при различных значениях давления в смесителе, сделало более лёгким запуск двигателя, возможным «холодный» старт. Электромагнитный редуктор также дал возможность руководить выбором топлива кнопкой из салона авто;
• ГБО-3 — система для инжекторных двигателей, в которых редуктор оснащён контроллерами и работает в полностью автоматическом режиме. Он считывает показания датчика кислорода в выхлопных газах и по ним регулирует состав газовой смеси. Также редуктор имеет датчик температуры, который позволяет ему включаться только после прогрева. Ещё одно усовершенствование ГБО-3 — это эмуляторы форсунок. Они имитируют работу бензиновых форсунок, чтобы электронный блок не перевёл двигатель в аварийный режим. Эмуляторы форсунок убрали необходимость встраивать в систему отдельный бензиновый клапан.

Системы газового оборудования первых поколений считаются устаревшими. Среди трёх других наибольшую популярность получило ГБО-4, благодаря оптимальному сочетанию цены и качества его работы. Именно его предпочитают устанавливать большинство водителей.

ГБО-4 — система для инжекторных двигателей. Усовершенствованием ГБО-4 являются газовые форсунки. Они берут на себя функцию впрыскивания газа в смеситель-коллектор. И избавляют редуктор от необходимости нагнетать давление для впрыскивания газа в смеситель. Количество форсунок соответствует количеству поршней-цилиндров. На каждой форсунке установлен контроллер, который руководит её работой — определяет количество впрыскиваемого газа и частоту впрыскивания. Здесь нет эмуляторов бензина, их функцию выполняет сам электронный блок. Он, блок управления, приостанавливает работу бензиновых форсунок и запускает газовые. При этом бензиновый блок продолжает работать без впрыскиваний бензина.

ГБО четвёртого и последующих поколений являются системами периодической (циклической, фазовой) подачи топлива (газа). Такая подача позволила снизить расход сжиженного топлива.

ГБО последующих поколений, 5-го и 6-го, не работают на газообразном метане, поскольку используют исключительно сжиженный газ. В их конструкции сжиженное топливо поступает в камеру сгорания в жидком виде, минуя фазу парообразования.

• ГБО-5 — газ впрыскивается в виде жидкости, что получило название «жидкого впрыска». Его подают в камеру встроенные в баллон топливные насосы (аналогично системе подачи бензина). Для подачи жидкого топлива насос нагнетает давление до 5 атм. Для постоянного нагнетания давления в системе работает редуктор давления. Небольшое повышение давления предупреждает испарение жидкого газа при нагреве от работающего двигателя. Эта система легко заводится без бензина, без необходимости прогревать двигатель на бензине. Они также отличаются сниженным расходом газа и увеличенной мощностью. Редуктора-испарителя в ГБО-5 нет;
• ГБО-6 ставят на двигатели с непосредственным впрыском. Использует сжиженный газ. Система ГБО-6 состоит из бака, который подключается к магистрали подачи бензинового топлива.

ГБО-5 и 6 — самые дорогие варианты установки газового оборудования на авто.

Преимущества и недостатки

Основные «плюсы» ГБО-6:

• отсутствие потери мощности двигателя;
• экономия на обслуживании (оно практически не требуется);
• возможность запуска двигателя на газовой смеси;
• лучшие показатели экологичности;
• надежность;
• минимальное вмешательство в штатную систему подачи топлива;
• небольшой расход топлива.

Главные недостатки 6-го поколения газовых установок:

• высокая стоимость – около 2500 Евро;
• необходимость обращения к специалистам для монтажа ГБО.

Возможно, в будущем такие газовые установки станут более доступными, а пока остаётся лишь констатировать факт того, что они встречаются крайне редко. Гораздо большей популярностью пользуются наборы оборудования 4-го и 5-го поколений. Владельцы более старых автомобилей активно используют ГБО 2 поколения. Больше информации о каждом виде установок вы сможете найти в рубрике «Поколения ГБО«.

Отличия нового поколения

Итак, со временем, на смену ГБО 4 пришло более прогрессивное и дорогое ГБО 5 поколения. Кардинальным отличием ГБО 5 поколения от предыдущих систем можно назвать следующее:

• Возможность штатного запуска двигателя автомобиля сразу же на газу, без предварительного прогрева на бензине;
• Отсутствие редуктора-испарителя;
• Бутано-пропановая смесь постоянно находится в жидкой фракции;
• Появилась обратная магистраль, по которой излишки топлива, не впрыснутые форсункой в двигатель, подаются обратно в газовый баллон;
• Датчик управления газовым насосом вмонтирован в водительскую дверь, и срабатывает при ее открытии, запуская насос, который начинает нагнетать газовую смесь (опционально);
• И самое главное появление газового насоса, который в этом поколении создает давление жидкой фракции бутано-пропановой смеси.

Конструкция нового оборудования

У газового устройства Liquid Propane direct injection (Lpdi), следующие главные конструктивные элементы:

• ёмкость с газовой смесью с встроенным газовым насосом высокого давления;
• два канала, которые идут из баллона: на подачу жидкого газа в двигатель, а также на обратку не нужного топлива;
• узел замещения топлива (модуль согласования Fuel Selection Unit), к нему подводятся бензиновый и газовый каналы;
• узел управления, который подключен к инжектору.

Работает ГБО 6 следующим образом: нажатие кнопки — поступает газ, нажатие следующей — пошёл бензин. Этот «комменсализм», существенно упрощает конструкцию газобаллонной установки. Производители уверяют, что все характеристики бензина остаются: мощность и расход.

У газового оборудования 6 поколения нет блока клапанов, которыми регулируется давление, и нет газовых форсунок, их замещает модуль согласования FSU. В этом заключается существенная разница между этими последними разработками.

Как оборудование работает

При переходе на газ 6 поколения используется принцип работы на основе жидкого впрыскивания, то есть газообразное состояние не применяется. В этом сходство с пятым типом.

Работа системы нового поколения включает следующие этапы:

1. Оборудование запускается и насос сразу производит закачку жидкого газа, увеличивая давление и не давая ему перейти в газообразную форму.
2. Баллонный газ подходит к модулю согласования. В момент переключения топлива блок перекрывает поступление бензина и даёт «зелёную» дорогу газовому потоку. Жидкий газ идёт по бензиновому каналу. Когда поток пропускается через бензиновый насос, уровень давления топлива корректируется до нужного уровня.
3. Газ подходит к бензиновым форсункам, смазывает и охлаждают их. Это хорошая профилактика против загрязнения распылителей. Форсунки продолжают выполнять своё предназначение, но с новым топливом.
4. Невостребованный газ самостоятельно возвращается по обратке в баллон.

Данный принцип подачи газа на авто, позволяет оборудованию 6 поколения задействовать в работу с газовым топливом штатные устройства, предназначенные для функционирования двигателя на бензине. Газовая электросхема управления лишь переводит магистрали в модуле согласования.
