Датчик коленвала приора

Замена датчика Холла на Ваз 2107

После того как вы убедились в неисправности именно этой детали, необходимо выполнить ее замену. Работу лучше проводить, предварительно демонтировав трамблер с автомобиля. Для замены датчика Холла ВАЗ 2107 необходимо выполнить следующие действия:

• отщелкнуть крепления крышки трамблера;
• снять крышку;
• снять ротор (“бегунок”), с небольшим усилием потянув его на себя;
• демонтировать черную пластиковую крышку;
• плоской отверткой выкрутить болты, удерживающие штекер и колодку проводов;
• открутить пару болтов, удерживающих опорную пластину датчика;
• открутить два болта, удерживающих вакуумный корректор трамблера;
• плоскогубцами с удлиненными губками вынуть стопорное кольцо из отверстия;
• снять тагу вакуумного корректора, находящуюся на штифте опорной пластины;
• демонтировать корректор;
• отверткой вынуть электропроводку из зажима на трамблере;
• потянуть опорную пластину вверх по ходу оси трамблера и снять ее;
• открутить плоской отверткой пару болтов крепления датчика Холла;
• демонтировать датчик Холла.

Чтобы поставить датчик Холла, необходимо проделать вышеописанные действия в обратном порядке.

Неисправности датчика (ДК) коленвала Приоры

С 2004 года российский производитель ВАЗ полностью отказался от производства автомобилей с двигателями, работающими с карбюраторной системой. Был сделан переход на систему электронного управления двигателя, или ЭСУД (Электронная система управления двигателем).

В просторечии водители называют этот вариант — машина с инжектором. Хотя это и не вполне соответствует истине. Инжектором, если быть точным, в этой системе является форсунка для впрыска топлива, а основой управления здесь выступает ЭБУ (Электронный блок управления).

Проще говоря, компьютер и датчики, в том числе, коленвала.

О том, как работает система эсуд, подробности

Итак, современная «Приора» это уже не «копейка» 70-х годов, и даже не «девятка» 90-х. Это вполне уже современный автомобиль, большинство функций и неисправностей которого управляется и отслеживается компьютером. Под началом различных ЭБУ находятся:

• управление двигателем;
• усилитель руля;
• противоугонная система;
• антиблокировка колёс;
• электропакет;
• климат-контроль.

Замена фишки и распиновка ДПКВ ВАЗ 2110

С течением времени происходит износ проводов, идущих на фишку ДПКВ. Расположен в нижней части двигателя и недалеко от переднего колеса, в результате на ДПКВ и его фишку попадает и оседает грязь, снег, масло, химические агрессивные среды в виде соли, что ведет к медленному окислению проводов на фишке и в последствии к их обрыву. Так как провода от фишки совмещены в единый жгут, то при его замене предусмотрена ремонтная фишка с выступающими двумя проводами длиной 15 см. Удалив поврежденную фишку, устанавливают новую на «скрутку». Точки скрутки изолируют использованием термоусадки или изоленты.

Из приведенной ниже схемы видно, что распиновка их не сложная и два провода непосредственно соединяются с контактами входа сигнала в блоке управления, проходя по всей длине жгута. Полярность соединения сигнальных проводов датчика с блоком управления должна соблюдаться. При обратной полярности система синхронизации работать не будет. Для восстановления работы ДПКВ необходимо просто поменять местами провода и проверить работоспособность, запустив двигатель.

Признаки неисправности

Признаки неисправности, по которым можно определить скорый выход из строя ДПКВ или же вовсе его полную неработоспособность указаны ниже:

Автомобиль при движении дергается, появляются провалы похожие на недостаток топлива;

• Двигатель самопроизвольно глохнет, после чего его трудно запустить снова;
• Во время дождя автомобиль, начинает дергаться или глохнет;
• Двигатель не запускается, отсутствует искра;

При обнаружении таких симптомов необходимо обратить внимание на ДПКВ. Проверка датчика осуществляется в два этапа: визуальная и приборами

Проверка датчика осуществляется в два этапа: визуальная и приборами.

Визуальная проверка подразумевает под собой осмотр датчика и его частей на видимые повреждения.

На датчике не должно быть:

• Трещин и сколов;
• Металлической стружки на чувствительном элементе;
• В разъем ДПКВ не должно быть влаги;
• Разъем должен четко фиксироваться на датчике;

Так же следует проверить шкив на его целостность и соосность.

• Целостность демпфера;
• Соосность шкива по отношению к датчику;
• Загрязнение зубьев шкива;

Проверка датчика приборами

Проверку ДПКВ можно осуществить с помощью приборов подключаемых к ЭБУ. Следует отметить что данная проверка лишь покажет неисправность датчика в случае его полного отказа, то есть тогда, когда автомобиль перестанет запускаться.

Датчики распредвала и коленвала на Lada Kalina 8 клапанов описание и нюансы замены

Датчик распредвала Калина 8 клапанов время от времени приходит в негодность. Произойти такое может по разными причинам, но результат один – деталь нуждается в замене. Аналогичная ситуация и с датчиком положения коленвала. О том, как демонтировать старые и установить новые элементы автомобиля такого типа, вы и узнаете в статье.

Датчик фаз (положения распредвала)

Эту деталь вы найдете на головке блоков цилиндров с левой стороны. Принцип работы достаточно простой. На самом распредвале есть особый штифт. Когда он проходит мимо датчика, но посылает сигнал на него. Этот момент соответствует сжатию поршня первого цилиндра.

Контроллером определяется угол распредвала. Это важная информация для систем машины и выход из строя датчика имеет определенные последствия. Информация подается в ЭБУ автомобиля, которым она используется для управления зажиганием и подачей топлива в каждый из цилиндров.

В каких ситуациях требуется замена

Если данная деталь выйдет из строя, вы увидите на панели приборов автомобиля индикатор «Check». Так ЭБУ сигнализирует водителю, что нужно проверить двигатель. Одновременно с этим меняется схема подачи топлива – оно идет одновременно во все цилиндры и вследствие этого возрастает расход.

Причиной поломки может быть механическое повреждение, а также иное. Пытаться ремонтировать сам старый узел смысла нет – стоит он немного и вы больше потратите нервов и времени.

В видео ниже вы найдете инструкцию по замене данной детали (автор ролика — Alexandr V).

Инструкция по замене

Чтобы заменить датчик распредвала, вам понадобится только ключ на «10». Использовать лучше головку с воротом или трещотку. Обычным ключом работать будет неудобно, хотя все же вполне возможно.

Схема действий по демонтажу и установке такая:

• вначале отключите колодку с проводами, отжав фиксатор и слегка потянув ее вверх;
• теперь при помощи ключа открутите саму деталь;
• ее можно вытащить, слегка потянув в сторону лобового стекла;
• установка производится в обратном порядке действий.

Сложностей в этом процессе нет, но будьте осторожны и не повредите как колодку с проводами, так и разъем под сам контроллер на блоке цилиндров.

Датчик положения коленвала

Хотя данный контроллер выходит из строя достаточно редко, его поломка может привести к самым неприятным последствиям. Вы можете просто встать посреди дороги без возможности продолжить движение.

Этот элемент установлен на крышке масляного насоса. ДПКВ передает информацию на ЭБУ, чтобы тот мог синхронизировать подачу топлива. Датчик индуктивного типа. Как уже сказано выше, из строя он выходит редко, но это становится большой проблемой.

В каких ситуациях требуется замена?

Если этот ДПКВ полностью вышел из строя, запустить двигатель у вас вообще не получится.

Но даже если он просто работает с перебоями, это можно узнать по ряду признаков:

• плохой запуск двигателя;
• нестабильная работа;
• снижение мощности;
• детонация при увеличении нагрузки.

Если вы заметили подобные признаки и других причин для них нет, меняйте датчик. Проверить его можно, протестировав сопротивление обмоток. Если показания омметра отличаются от 550-570, значит деталь неисправна. К счастью, стоит она немного и замена может производиться очень быстро.

Инструкция по замене

Чтобы заменить эту деталь, вам снова потребуется ключ на «10» и больше ничего.

1. Отключите зажигание. Затем отсоедините колодку проводов, отжав фиксатор.
2. Теперь отверните, используя ключ, болт крепления.
3. Остается снять старый ДПКВ и установить новый в обратном порядке.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Датчик фаз на ВАЗ на Лада Калина

Автомобили семейства ВАЗ оснащают бензиновыми четырехцилиндровыми инжекторными двигателями мощностью от 80 до 120 лошадиных сил. Двигатели различаются объемом и мощностью, типом головки блока цилиндров (8-ми и 16-клапанные) и электронными блоками управления (ЭБУ).

Для чего необходим датчик фазы

Первые инжекторные моторы не были оборудованы датчиком фаз. ЭБУ получал все необходимые сигналы с датчика положения коленчатого вала (ДПКВ). Когда коленчатый вал оказывался в положении впрыска топлива в один из цилиндров, ЭБУ получал сигнал и открывал форсунки. Топливо впрыскивалось в общий впускной коллектор, где смешиваясь с воздухом, превращалось в топливовоздушную смесь. После чего клапана соответствующего цилиндра открывались и он втягивал в себя готовую смесь. Машины с такой системой питания оказались экономичней и мощней, чем карбюраторные, за счет более точного дозирования топливовоздушной смеси. Введение стандарта Евро-0 потребовало от автопроизводителей кардинально изменить систему подготовки и подачи топливовоздушной смеси. Это удалось сделать с помощью разделенного впрыска топлива.

Для того чтобы перейти на такой впрыск, необходимо было не только отслеживать показания ДПКВ, но и определять начало работы первого цилиндра. Ведь за четыре такта работы двигателя коленчатый вал совершает два оборота, поэтому определить, какой из цилиндров сейчас работает, без дополнительных датчиков невозможно. Поэтому на распределительный вал, отвечающий за фазы газораспределения и порядок работы цилиндров, установили датчик, который подавал сигнал о начале работы первого цилиндра.

Где установлен датчик фаз

На 8-клапанных моторах датчик фазы расположен сверху двигателя, на торце головки блока цилиндров (ГБЦ) со стороны маслоналивного отверстия. На 16-клапанных двигателях датчик установлен в верхней части ГБЦ, с обратной стороны ремня газораспределительного механизма (ГРМ).

Диагностика датчика фаз

Если автомобиль неожиданно потерял мощность и приемистость, возрос расход топлива или загорелся сигнал неисправности мотора (Check), необходимо провести комплексную проверку двигателя. Методика такой проверки описана в статье (Диагностика инжектора).

Для диагностики датчика фаз сделайте следующее:

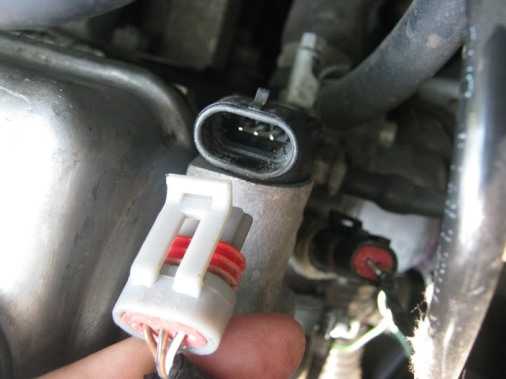

Снимите разъем с датчика и осмотрите контакты. Это удобно сделать с помощью стоматологического зеркала и фонарика. Если они окислены, очистите их, вставьте разъем в датчик и заведите двигатель, возможно, это устранит проблему.

Замена датчика фазы Калины + Видео

На 8-клапанных моторах замена датчика не вызывает трудностей. Для этого понадобится небольшой ключ-трещотка с головкой на 10. Снимите клемму аккумулятора (если этого не сделать, сигнал неисправности двигателя не погаснет), затем вытащите разъем и выкрутите 2 болта крепления. Извлеките датчик, вставьте новый, вкрутите болты и подключите разъем. Через 10 минут подключите аккумулятор.

На 16-клапанном моторе замена датчика сопряжена с рядом трудностей. Датчик расположен в очень неудобном месте, поэтому выкрутить болты крепления можно или рожковым ключом на «10» или маленькой трещеткой с короткими удлинителем и соответствующей насадкой. Выкручивая болты, необходимо внимательно следить за тем, чтобы шайба или датчик не упали в генератор. Установку датчика проводите в обратном порядке.

Выбор датчика фаз для Калины

Датчик фазы для 8-клапанного мотора отличается от предназначенного для 16-клапанного двигателя. Некоторые автоэлектрики устанавливают на 16-клапанник датчики для 8-клапанника и мотор работает. Разница между этими датчиками в размере и форме разъема.

Также встречаются датчики фаз для 8-клапанного мотора, у которых отсутствует прорезь под сигнальный диск. Такие датчики невозможно установить на 16-клапанный двигатель, потому что они работают не с сигнальным диском, а штырьком, установленным на торце распределительного вала.

Чтобы избежать ненужной подгонки, приобретайте тот датчик, который соответствует типу мотора. Несмотря на то, что производители присваивают датчикам различную маркировку, номер, прописанный в каталоге оригинальных запчастей ВАЗ Калина неизменен. 8-клапанному мотору соответствует каталожный номер 21110370604000, а 16-клапанному 21120370604000. Эти же датчики применяются на автомобилях ВАЗ моделей 2108 – 2115, Ларгус, Гранта, Приора, 4х4. Если вам предложат датчик фазы для Приоры или 2110, убедитесь, что он подходит по типу двигателя (8 или 16 клапанов) и смело устанавливайте на автомобиль.

vipwash.ru

Основные признаки неисправности ДПКВ

Неисправный датчик либо неполадки в работе сенсора устройства можно определить по признакам:

1. Силовой агрегат автомобиля стал детонировать. При работе мотора на холостых оборотах либо при увеличении скорости проявляется стук гидрокомпенсаторов. Так называемые пальчики могут стучать при езде в гору на низких оборотах ДВС.
2. Мотор машины стал функционировать не так устойчиво, как ранее. Обороты силового агрегата могут резко упасть при движении на холостом ходу или измениться в большую сторону. Транспортное средство может заглохнуть при езде на холостых оборотах, стоя в пробке или на светофоре.
3. Силовой агрегат не набирает нужное количество оборотов, хотя функционирует на максимальной мощности.
4. Мощность двигателя машины может упасть, а затем увеличиться. При этом водитель не будет предпринимать каких-либо действий.
5. Заметно падают аэродинамические свойства и характеристики машины.
6. Появляются неполадки в пуске силового агрегата. Мотор может не запускаться либо заводиться и быстро глохнуть.
7. При выполнении зажигания пропадает искра. Она может не появляться вовсе или возникать с определенной периодичностью.

Если автовладельцем было обнаружено не меньше трех «симптомов» неисправности ДПКВ, устройство подлежит замене.

Надо учесть, что описанные неполадки не всегда говорят о поломке контроллера. Они могут свидетельствовать и о других неисправностях в работе силового агрегата. К примеру, резкое изменение мощности ДВС и падение оборотов говорит о засорении топливного насоса либо магистралей, подведенных к нему. Признаки неисправности в работе ДПКВ могут возникнуть при загрязнении разъема подключения датчика.

Канал Govorun4eg Auto на практике показал признаки неполадок в работе ДПКВ.

Типы датчиков коленвала

Индуктивный (магнитный) ДПКВ

В основе устройства лежит намагниченный сердечник, помещенный в катушку. В состоянии покоя магнитное поле постоянно и в его обмотке отсутствует ЭДС самоиндукции. Когда перед магнитным сердечником проходит вершина металлического зуба задающего диска магнитное поле вокруг сердечника изменяется, что приводит к индукции тока в обмотке. При вращении диска на выходе возникает переменный ток, при этом частота тока изменяется в зависимости от частоты вращения вала. Работа основана на эффекте электромагнитной индукции.

Особенностью этого датчика является его не сложная конструкция, работающая без подачи дополнительного питания.

Датчик на основе эффекта Холла

Тип этих датчиков работает на микросхеме, помещенный в корпус с магнитопроводом, а задающий диск создает движущееся магнитное поле намагниченными зубьями.

Как проверить датчик коленвала?

Поломка ДПКВ нередко выявляется при его осмотре. На детали обнаруживаются трещины и другие повреждения, говорящие о необходимости её замены. Иногда можно увидеть окисленные и загрязнённые клеммы. В этом случае достаточно их очистки для восстановления работоспособности элемента.

Осмотр позволяет установить только внешние дефекты устройства. Но к его выходу из строя приводят и внутренние повреждения. Определить их можно с помощью мультиметра. Диагностика осуществляется так:

• Перевести измерительный прибор в режим омметра;
• Установить на нём предельное значение 2 кОм;
• Подсоединить провода устройства к клеммам датчика.

Если деталь исправна, омметр покажет 500-800 Ом. Если на дисплее высветилось иное значение, элемент следует заменить, но этот способ неточен. Он позволяет выявить не все дефекты датчика. Поэтому в случае сомнений рекомендуется установить исправную деталь и проверить работоспособность автомобиля. Если все прежние симптомы исчезнут, значит, элемент вышел из строя.

Неисправности ДПКВ обычно выявляются самостоятельно. Заменить его несложно. Поэтому обращение в автосервис с такой проблемой может потребоваться только в самых сложных случаях. Оно может потребоваться, если устранить неполадки своими руками не удаётся или замена элемента не избавила от неприятных симптомов. Возможно, самостоятельная диагностика оказалась неверной. И причина не связана с поломкой датчика положения коленчатого вала.

Деталь не подлежит ремонту. Поэтому при обнаружении дефектов её меняют. Стоит элемент недорого. Сейчас его стоимость редко превышает 250-300 рублей в зависимости от региона и места покупки. Поэтому её можно приобрести про запас, особенно, если планируется дальняя поездка.

Ездить с неисправным датчиком положения коленчатого вала не запрещено законом. Но эксплуатировать машину с таким дефектом не рекомендуется. Выход из строя детали сопровождается множеством неприятных и раздражающих симптомов. Поэтому поездки на таком автомобиле будут некомфортными. Авто может вовсе неожиданно заглохнуть и больше не завестись. Поэтому при обнаружении проблемы следует выполнить диагностику и ремонт ВАЗ 2114

Это особенно важно, если машина используется регулярно и часто ездит на большие расстояния

Датчик положения коленвала: признаки неисправности и проверка ДПКВ

В том случае, если причиной неполадок является датчик коленвала, признаки неисправности могут быть следующими:

• холодный или прогретый двигатель не заводится;
• во время работы под нагрузкой возникает детонация;
• плавают обороты холостого хода;
• снижается мощность двигателя, пропадает динамика;
• скачут обороты во время движения, произвольно меняются обороты и т.д.

Необходимо учитывать, что указанные симптомы могут появляться и в результате других неисправностей. По этой причине перед началом манипуляций с ДПКВ следует исключить другие возможные неполадки. Еще следует добавить, что сбои в работе датчика коленвала могут возникать не постоянно. Другими словами, неустойчивая работа ДВС или проблемы с запуском могут проявляться не всегда, хотя «чек» загорается. В этакой ситуации рекомендуется произвести компьютерную диагностику двигателя автомобиля для более точного определения причины.

Также можно проверить датчик положения коленвала самостоятельно. Для такой проверки существует несколько доступных способов, которые позволяют с относительной точностью определить работоспособность элемента. Устройство заключено в пластиковый корпус, который обычно крепится на кронштейне в месте расположения шкива привода генератора. Также к элементу может быть подключен провод, который имеет большую длину. Использование такого провода обусловлено тем, что место установки ДПКВ является достаточно удаленным.

Если визуальный осмотр ничего не выявил, тогда датчик синхронизации понадобится снять, после чего можно переходить к проверке. Элемент следует осмотреть повторно, что помогает определить повреждения корпуса, сердечника, контактной колодки. Следует добавить, что достаточно часто после простой очистки контактов и сердечников от грязи ДПКВ начинает нормально работать.

Где находится датчик детонации и уровня топлива на Lada Priora: признаки неисправности и замена

Двигателем Лада Приора управляет электронная система управления двигателем (ЭСУД), в которую входит контроллер и большое количество считывающих и контролирующих устройств. В статье рассматривается датчик топлива и датчик детонации Приора, их назначение, расположение, диагностика и замена.

Назначение и расположение датчика детонации

При взрывном самовоспламенении в камере сгорания ТВС появляется детонация двигателя. Чтобы контролировать возникновения вибраций мотора, предназначен датчик детонации (ДД) (автор видео – StarsAutoCom).

ДД представляет собой пластиковый корпус, внутри которого расположен чувствительный пьезокерамический дисковый элемент, вырабатывающий электрический импульс при механическом воздействии от возникающих вибраций, и передающий информацию контролеру ЭБУ. Находится детонационный прибор на передней стороне блока цилиндров под впускным модулем.

Типичные неисправности

Если неисправен ДД Лада Приора, компьютер выдаст код ошибки – 0327. Эта ошибка является основной причиной, по которой меняется прибор.

• обрыв проводов;
• поломка разъема с проводами;
• выход из строя самого устройства.

Причины, по которым детонирует силовой агрегат, могут быть разные. Поэтому, чтобы убедиться, что причиной детонации является ДД, его нужно снять и проверить.

Как проверить и поменять?

Для обеспечения доступа к датчику детонации, машину следует установить на подъемник.

Чтобы снять устройство, нужно выполнить следующие действия:

1. Отключить питание авто, отсоединив минусовую клемму от АКБ.
2. Далее нужно демонтировать защиту двигателя.
3. Найдя ДД, нужно нажать на металлический фиксатор, благодаря которому держится разъем с проводами от контролера, и отсоединить разъем.
4. С помощью ключа на «13» необходимо ослабить болт крепления устройства и можно снимать ДД.

Фотогалерея «Замена регулятора детонации на Лада Приора»

Проверяется датчик детонации с помощью мультиметра, установив его в режим измерения напряжения. Точную диагностику можно провести только на специальном стенде.

Если прибор неисправен, ремонту он не подлежит, его меняют. Установка нового прибора выполняется в обратной последовательности демонтажу.

Назначение и расположение ДУТ

ДУТ расположен в топливном модуле, к которому относятся также бензонасос и топливный фильтр.

Главное его назначение контролировать уровень топлива в бензобаке.

В конструкцию устройства входит:

• поплавок;
• диэлектрическая пластина с расположенным реостатом;
• штанга, на которой находится контактный бегунок.

Типичные неисправности

Если на панель приборов выдается неправильная информация о количестве оставшегося топлива, то причиной может стать:

• механическое повреждение корпуса бензобака;
• поломка поплавка;
• неисправности электрического характера;
• нарушение в цепи питания;
• неисправность ДУТ.

Для определения причины нужно провести диагностику.

Как проверить и поменять?

Чтобы поменять ДУТ на Приоре, нужно достать топливный модуль.

Для этого необходимо выполнить следующие действия:

1. Сначала демонтируем заднее сиденье.
2. Затем выкрутив два самореза, снимаем крышку лючка.
3. В верхней части модуля отключаем разъем с проводами.
4. Далее, нажав на фиксаторы, отсоединяются трубки, по которым подается бензин, и наконечники тройника.
5. Затем выкручиваем гайки крепления, снимаем провод, который идет на массу, и пружинные шайбы.
6. На следующем этапе вынимается прижимная пластина и модуль.
7. После демонтажа модуля от ДУТ отсоединяется разъем проводов.
8. После установки нового устройства сборка осуществляется в обратной последовательности.

Устанавливая новый датчик, следует обратить внимание, чтобы правильно был установлен резиновый уплотнитель и пластмассовая кольцевая проставка

Неисправности датчика (ДК) коленвала Приоры

С 2004 года российский производитель ВАЗ полностью отказался от производства автомобилей с двигателями, работающими с карбюраторной системой. Был сделан переход на систему электронного управления двигателя, или ЭСУД (Электронная система управления двигателем).

В просторечии водители называют этот вариант — машина с инжектором. Хотя это и не вполне соответствует истине. Инжектором, если быть точным, в этой системе является форсунка для впрыска топлива, а основой управления здесь выступает ЭБУ (Электронный блок управления).

Проще говоря, компьютер и датчики, в том числе, коленвала.

О том, как работает система эсуд, подробности

Итак, современная «Приора» это уже не «копейка» 70-х годов, и даже не «девятка» 90-х. Это вполне уже современный автомобиль, большинство функций и неисправностей которого управляется и отслеживается компьютером. Под началом различных ЭБУ находятся:

• управление двигателем;
• усилитель руля;
• противоугонная система;
• антиблокировка колёс;
• электропакет;
• климат-контроль.

Понятно, что самым сложным и тонким аппаратом является управление двигателем. Именно эта система связывается в единый организм самым большим количеством исполнительных механизмов и датчиков. Любая электронная система автомобиля состоит из двух групп.

1. Датчики.
2. Исполнительные механизмы (ИМ).

ИМ выполняют команды компьютера. А сам компьютер, подаёт эти команды, ориентируясь на заложенные в долговременной памяти таблицы и данные, полученные с датчиков. И так получилось, что именно датчик положения коленвала играет в этом ключевую роль.

Назначение и принцип работы датчика коленвала

Как и большинство систем «Приоры» датчик коленвала базируется на эффекте Холла. Ток подаётся на магнетизированный стержень с полупроводником, который резко меняет проводимость при прохождении вблизи металла. Именно поэтому ДК направлен рабочей частью на шкив привода генератора. По ободу шкива проходят равномерно расположенные зубцы. И только двух не хватает. Секрет в том, что шкив устанавливается только в одном положении относительно датчика коленвала, и оно соответствует ВМТ (Верхней мёртвой точке) первого цилиндра мотора. То есть по данным ДК, компьютер определяет, что пришло время открывать форсунки и подавать искру в цилиндры.

Неисправности и их признаки у датчика коленвала «Приоры»

При внимательном прочтении предыдущей части станет ясно, только ДК «Приоры» сообщает бортовому ЭБУ, что коленчатый вал начал вращаться и пора пускать двигатель. Следовательно, главным и единственным, в общем-то, признаком, является не запуск мотора. Так, стартер крутит, а воспламенения нет. У «инжекторного» мотора следует в первую очередь думать именно о датчике коленвала.

Внимание! Однако всегда необходимо помнить, самую точную и надёжную информацию даст только компьютерная диагностика «Приоры»! Только она покажет полную картину неисправности. Неисправность ДК может быть либо механическим повреждением, либо внутренним выходом из строя основного полупроводника. В любом из случаев двигатель перестаёт заводиться

В любом из случаев двигатель перестаёт заводиться

Неисправность ДК может быть либо механическим повреждением, либо внутренним выходом из строя основного полупроводника. В любом из случаев двигатель перестаёт заводиться.

Только нужно иметь в виду, похожие признаки имеет поломка проводом разъёма датчика коленвала «Приоры». Но это легко проверяется тестером.

Вставленные в разъём щупы, при включенном зажигании и исправных проводах, должны выдать напряжение около 4 вольт. Если этого нет, неисправность в проводке.

Замена Д.К

Заменить неисправный датчик коленчатого вала проще всего. Он находится в специальном гнезде справа от шкива привода генератора. Крепится всего одним болтом на 10. Следовательно, и для замены при неисправности, необходим всего один ключ этого номера. Нужно снять разъём, выкрутить болт и вытащить неисправный узел. Вставить новый и закрутить. Подключить разъём. Вот и весь ремонт.

На видео, хорошо показана замена неисправного ДК на инжекторных моторах:
