Проверка функциональности

Не торопитесь с выводами. Не стоит обвинять во всех бедах именно ДПКВ. Порой оказывается, что причина неполадки вовсе в другом. Следовательно, для начала следует проверить, работает или нет ваш ДК.

Для проверки существует несколько способов.

Мультиметром. Ваша задача — замерить сопротивления катушки на индукционном датчике. Если он исправен, тогда показатель составит от 500 до 700 Ом.

Многофункциональный мультиметр

Поставьте на мультиметре предел измерения в 200 милливольт, подключите к выводу щупы и несколько раз около сердечника проведите металлическим предметом. Если датчик работает, он сможет заметить этот металл и на дисплее появится всплеск напряжения. Если всплесков нет, ДК подлежит замене.
Осциллографом. Такой метод проверки дает наиболее объективный и точный результат, равный практически 100%. Подключите устройство к двигателю и считывайте данные в различных режимах. Двигатель необходимо будет запускать с различной частотой оборотов — от 800 и выше, вплоть до 6 тысяч. Смотрите на линии, появляющиеся на экране. Если они имеют разную длину, следует искать, в чем причина неисправной работы. Порой помогает простая очистка загрязнений, проверка шкива на наличие повреждений и прочие мероприятия.

Что такое датчик положения коленвала на вазе

Датчик положения коленчатого вала индукционного типа устанавливается рядом со специальным диском, расположенным совместно с приводным шкивом коленчатого вала. Специальный диск называют реперным или задающим. Вместе с ним обеспечивает угловую синхронизацию работы блока управления. Пропуск двух зубьев из 60 на диске позволяет системе определить ВМТ 1-ого или 4-ого цилиндра. 19-й зуб после пропуска должен смотреть на стержень ДПКВ, а метка на распредвале должна стоять против загнутого кронштейна отражателя. Зазор между датчиком и вершиной зуба диска находится в пределах 0,8-1,0 мм. Сопротивление обмотки датчика 880-900 Ом. Для снижения уровня помех проводник датчика коленчатого вала экранирован.

После включения зажигания управляющая программа блока находится в режиме ожидания сигнала импульсов синхронизации с датчика положения коленчатого вала. При вращении коленвала сигнал синхроимпульсов поступает мгновенно в блок управления, который, в соответствии с их частотой коммутирует на «массу» электрическую цепь форсунок и каналы катушки зажигания.

Алгоритм программы блока управления работает по принципу считывания проходящих мимо магнитного сердечника ДПКВ 58-ми зубьев с пропуском двух. Пропуск двух зубьев является опорной меткой для определения поршня первого (четвертого) цилиндра в положении верхней мертвой точке, с которой блок анализирует и распределяет по рабочим тактам двигателя коммутационные сигналы, управляющие открытием форсунок и искрой на свечах зажигания.

Блок управления выявляет кратковременный сбой в системе синхронизации и пытается пересинхронизировать процесс управления. В случае невозможности восстановления режима синхронизации (отсутствие контакта на разъеме ДПКВ, обрыв кабеля, механические повреждения или излом задающего диска) система выдает на панель приборов сигнал об ошибке, зажигая аварийную лампу Check Engine. Двигатель при этом заглохнет и запустить его будет невозможно.

Датчик положения коленчатого вала является надежным устройством и редко выходит из строя, но иногда встречаются неисправности, связанные с невнимательным или халатным отношением специалистов, обслуживающих двигатель.

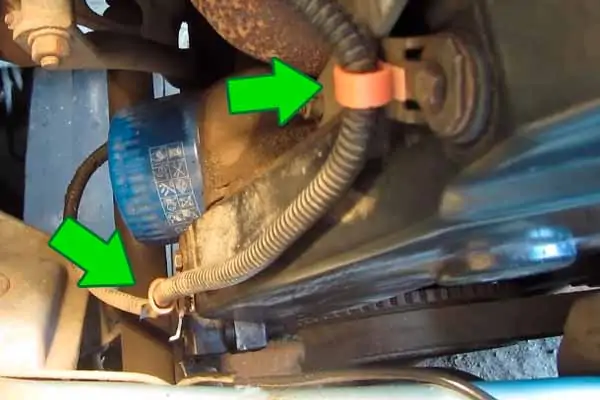

Например, на ВАЗ-2112 установлен двигатель 21124 (16 клапанов где кабель ДПКВ находится очень близко к выпускному коллектору) и проблема возникает обычно после ремонта, когда фишка на кабеле не закреплена на скобе. Соприкасаясь с горячей трубой кабель плавится, разрушая схему соединения и автомобиль глохнет.

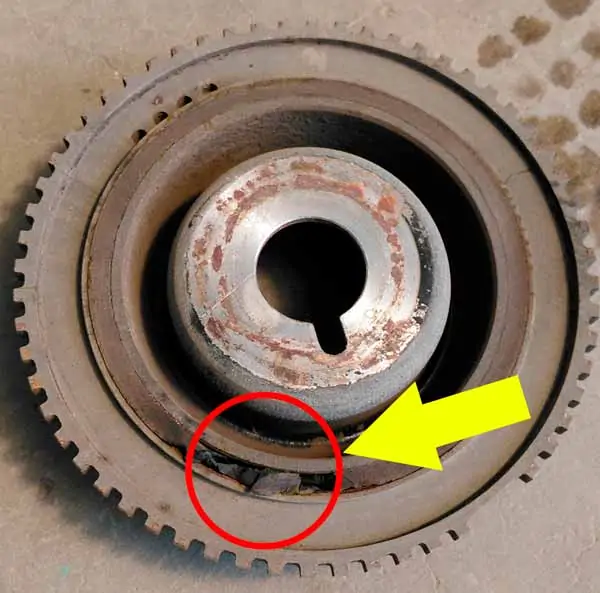

Другим примером может оказаться некачественно изготовленный задающий диск, резиновая муфта которого может проворачиваться по внутреннему соединению.

Электронный блок управления, получая единственный сигнал от ДПКВ, определяет положение относительно коленчатого вала в каждый момент времени, рассчитывая частоту его вращения и угловую скорость.

На основе синусоидальных сигналов, выданных датчиком положения коленчатого вала, решается широкий круг задач:

Определение в данный момент времени положения поршня первого (или четвертого) цилиндра.
Управление моментом впрыска топлива и длительностью открытого состояния форсунок.
Управление системой зажигания.
Управление системой изменения фаз газораспределения;
Управление системой абсорбирования паров топлива;
Обеспечение работы других дополнительных систем, связанных с частотой вращения вала двигателя (например, электроусилитель руля).

Таким образом, ДПКВ обеспечивает функционирование силового агрегата, с высокой точностью определяя работу его двух основных систем — зажигания и впрыска топлива.

Прежде, чем приобретать ДПКВ для его замены, необходимо уточнить о типе устройства, установленного на двигателе.

Проверка работоспособности

Если вы решили сами проверить исправность датчика, отнеситесь к этой процедуре ответственно и проведите её правильно. На авто ВАЗ 2114 датчик коленвала проверяется несколькими способами.

При помощи мультиметра. Оценить исправность индукционного датчика можно по сопротивлению его катушки. В исправном изделии оно составляет 500-700 Ом.
На мультиметре выставить предел измерения в 200 милливольт, подсоединить щупы к выводам (где присоединяются штатные провода). Провести несколько раз стальным предметом перед сердечником. Рабочий датчик будет «видеть» металл и на дисплее мультиметра будут всплески напряжения. В случае отсутствия таковых, деталь на замену.
Но самые точные результаты при проверке даёт осциллограф. При использовании этого прибора можно гарантировать сто процентный результат, он считает всю информацию с датчика во время работы двигателя. Её можно будет наблюдать на экране прибора. Двигатель, при тестах, должен работать на различных оборотах. Начинают с восьми сот оборотов, далее две тысячи, и поднимать до шести тысяч. При линиях (на экране прибора) различной длины надо искать причину неисправности. Удалять загрязнения, проверить шкив на дефекты и так далее.

Осциллограмма исправного датчика

Следует отметить, что данные способы проверки, работают на всех моделях ВАЗов имеющих ДПКВ. Если у вас возникли сомнения в собственных силах тогда обратитесь в «сервис». Благодаря специализированному оборудованию результат будет точнее, а проверка не займёт много времени.

Снимаем с двигателя

Неисправность определили. Приступаем к её устранению. Разберём эту операцию на примере ВАЗ 2114.

Выключаем зажигание автомобиля. Открываем капот, фиксируем его устойчиво, и визуально определяем, где находится датчик коленвала ВАЗ 2114. Перед снятием желательно удалить все загрязнения в районе его нахождения. Далее аккуратно вынимаем колодку с проводами из разъёма.

Разъем ДПКВ ВАЗ 2114

Используя ключ на «10» выкручиваем крепёжный болт.

Снятие датчика коленвала на ВАЗ 2114

Извлекаем ДПКВ ВАЗ 2114

После демонтажа датчика желательно проверить на наличие дефектов зубчатый шкив привода генератора. Так как его повреждения могут вносить ошибки в работу всей системы.

После того как убедились в отсутствии всякого рода дефектов, приступаем к сборке. Посадочное место должно быть чистым. Устанавливаем новую деталь на место и крепим болтом (момент затяжки не должен превышать 8-12 Ньютон метров). При этом используем регулировочные шайбы. Они продаются в комплекте с новым датчиком. Таким образом, используя специальный щуп, добиваемся, чтоб зазор между шкивом и сердечником датчика был один миллиметр. Допускаемая погрешность 0,41 миллиметра в большую сторону.

Зазор между шкивом и сердечником датчика коленвала на ВАЗ 2114

Подсоединяем колодку с проводами на место.

После установки и проверки зазора пробуем запустить двигатель. При уверенном запуске и устойчивой работе мотора, можно сказать, что ремонт проведён успешно.

При всём том, что поломка синхронизирующего датчика не является частой, знание её симптомов и последствий, а также способов устранения будет полезно автолюбителю.

Неисправности датчика коленвала

При неисправной работе датчика коленвала на щитке приборов автомобиля загорается чек.
На автомобиле существенно может ослабнуть тяга, машина может не завестись, могут плавать обороты двигателя на холостом ходу (обороты могут произвольно увеличиваться и уменьшаться), при движении увеличится расход топлива.
Отказ датчика приводит к нарушению работы форсунок, отвечающих за впрыск топлива и нарушению функционирования системы зажигания.
Впрыск топлива не совпадает с вспыхиванием искры на свечах зажигания, что приводит к непредсказуемым последствиям.
Автомобиль даже какое-то время может ехать нормально с загоревшимся чеком на щитке приборов. Но все это временно. Как говорится «хороший стук наружу выйдет». Однако разумеется не обязательно, что при таких симптомах поломался именно датчик ДКВП.
Аналогичные признаки могут быть при выходе из строя датчика кислорода. Если на вашей машине отсутствует бортовой компьютер, то проверить работу датчика можно путем его замены на новый, или поездкой в автосервис.

Приведем пример. У знакомого четырнадцатая начала троить и очень долго он не мог найти причину этого. Поехал на сервис. Проверили и ничего не нашли, развели руками, посоветовали поменять датчик коленвала. Поменял. Машина все равно временами троит. Поехал на другой сервис. Там сказали поменять датчик кислорода. Заменил и его. С начала поехал все было нормально, а потом все вернулось на круги своя. Машина опять начала троить. Ничего не добившись в автосервисах, рассказал о проблеме на работе. Один коллега посоветовал проверить клапана. Поехал, отрегулировал клапана и «свершилось чудо». Один клапан действительно был сильно зажат, и причина неисправности была в нем. Поэтому прежде чем грешить на датчик внимательно проанализируйте ситуацию. На самом деле у ДКВП довольно большой срок службы и выходит из строя он не так часто.

Визуальный осмотр датчика

Однако, если у вас все же есть подозрения, что причиной неисправности может быть датчик коленвала, то нужно его снять и осмотреть.

Первой причиной неисправности могут быть трещины в корпусе, повреждение сердечника, контактов.
Также датчик может выйти из строя по причине износа чувствительного элемента или заводского брака. В этом случае визуально определить работоспособность датчика невозможно. Придется ехать на сервис или купить новый самому и поставить.

В случае, если причина была не в ДКВП, его можно оставить себе в запас или сдать обратно в магазин.

Способ проверки датчика коленвала

Самому работоспособность датчика можно проверить мультиметром. Он измеряет сопротивление обмотки сердечника. Для этого переключаем прибор в положение измерения сопротивления. Переключатель ставим в положение 2 кОм. Затем прищепки контактной группы плотно прижимаем к клеммам датчика. Если клеммы ДВКП окислены или грязные, их необходимо хорошо очистить подручными средствами (наждачная бумага, надфиль). Это тоже часто бывает причиной выхода датчика из строя. Прибор должен показывать от 500 до 800 Ом. Но на сто процентов в исправности нельзя быть уверенным, поскольку снятый датчик может выдавать одни показания, а во время работы, когда его температура повышена, показания могут быть совсем другими.

В этот момент может происходить пробой или короткие замыкания между витками обмотки. В этом и заключается вся сложность, то есть в нерабочем состоянии все нормально, а во время работы устройство выдает неправильный сигнал на электронный блок управления. Если у кого-то осталось, то можно посмотреть паспортные данные датчика коленвала. Эта бумажка обычно кладется в коробочку вместе с устройством. Здесь должны быть указаны точные сопротивление и индуктивность. Можно также замерить индуктивность ДВКП. Для этого ставим прибор в положение измерения индуктивности. Показания рабочего датчика должны быть около 400мГн.

Еще замеряется состояние изоляции датчика, но для этого вам понадобится еще один прибор, который называется мегометр. Замер в этом случае проходит иначе. Устанавливаем прибор на отметку в 500 В. Одну клемму прибора присоединяем к корпусу датчика, а другую к его контакту. В этом случае сопротивление должно быть около 20-25 МОм. Но наверное все-таки в этом нет никакого смысла. Поэтому, что делать решайте сами. Стоит ли покупать эти приборы за 500-800 рублей, или купить датчик за 250 рублей. В принципе прибор можно попросить у соседа или друга. Решает каждый сам.

Замена ДКПВ

Разберемся где находится датчик коленвала на ВАЗ 2114. Определить местоположение устройства несложно — откройте капот и осмотрите левую часть моторного отсека. Возле масляного насоса вы увидите небольшое устройство с пластиковым корпусом, зафиксированное в посадочном гнезде на крышке шкива генератора, это и есть ДКПВ.

Замена датчика коленвала на ВАЗ 2114 требует наличия ключа-трещотки с головкой на 10, также не помешает удлинитель на ключ длиною в 5 сантиметров, поскольку доступ к самому датчику ограничен находящимися рядом агрегатами.

Снятие ДКПВ выполняется в следующей последовательности:

Открываем капот автомобиля, находим датчик и отсоединяем идущие на него провода питания;
Надеваем головку ключа-трещотки на фиксирующий болт и выкручиваем его;
Извлекаем ДКПВ из посадочного гнезда.

Установка нового устройства производится в обратной последовательности

Тут важно соблюсти правило минимального зазора между самим ДКПВ и шкивом генератора, который можно регулировать посредством идущих в комплекте с ДКПВ посадочных шайб

Согласно правилам, зазор между шкивом генератора и сердечником ДКПВ не должен превышать 1 мм и быть не меньше 0,61 мм. Для определения величины зазора воспользуйтесь штангенциркулем.

Также стоит отметить, что если произошла поломка датчика надеяться на самостоятельный ремонт устройства не стоит.

Данный измерительный прибор обладает очень нежной начинкой, и если начал барахлить чувствительный элемент либо контакты, датчику уже ни чем не поможешь — проще и быстрее просто купить и установить новое устройство, благо, стоит он не дорого (стоимость ДКВП колеблется в пределах 300-500 рублей, в зависимости от производителя.), а замена, как вы видите, выполняется в течение 5-10 минут.

Многие автомобилисты сталкивались с тем, что переставал работать датчик коленчатого вала ВАЗ-2114. Но, при этом, не все автолюбители понимали признаки неисправности, пока не обращались в автосервис. Итак, в данной статье рассмотрим, по каким причинам можно определить выход из строя датчика, а также как это диагностировать.

Проверка работоспособности

При помощи мультиметра. Оценить исправность индукционного датчика можно по сопротивлению его катушки. В исправном изделии оно составляет 500-700 Ом.
На мультиметре выставить предел измерения в 200 милливольт, подсоединить щупы к выводам (где присоединяются штатные провода). Провести несколько раз стальным предметом перед сердечником. Рабочий датчик будет «видеть» металл и на дисплее мультиметра будут всплески напряжения. В случае отсутствия таковых, деталь на замену.
Но самые точные результаты при проверке даёт осциллограф. При использовании этого прибора можно гарантировать сто процентный результат, он считает всю информацию с датчика во время работы двигателя. Её можно будет наблюдать на экране прибора. Двигатель, при тестах, должен работать на различных оборотах. Начинают с восьми сот оборотов, далее две тысячи, и поднимать до шести тысяч. При линиях (на экране прибора) различной длины надо искать причину неисправности. Удалять загрязнения, проверить шкив на дефекты и так далее.

Осциллограмма исправного датчика

Осциллограмма исправного датчика коленвала ВАЗ 2114

Снимаем с двигателя

Неисправность определили. Приступаем к её устранению. Разберём эту операцию на примере ВАЗ 2114.

Разъем ДПКВ ВАЗ 2114

Используя ключ на «10» выкручиваем крепёжный болт.

Снятие датчика коленвала на ВАЗ 2114

Извлекаем его.

Извлекаем ДПКВ ВАЗ 2114

Зазор между шкивом и сердечником датчика коленвала на ВАЗ 2114

Подсоединяем колодку с проводами на место

Обзор датчика

За что отвечает контролер:

Синхронизация фазы впрыска топлива;
Своевременная подача импульса для воспламенения горючего в полости камеры сгорания.

От исправности контролера зависит своевременность, полнота подачи топливной смеси в цилиндры, камеру сгорания.

Угол наклона зубьев составляет 6°. Во время прохождения каждого из них, датчик считает количество и пересылает данные электронному блоку управления ЭБУ.

ЭБУ анализирует полученные данные, снижает или повышает частоту вращения коленчатого вала с целью удержания угла опережения зажигания в пределах допустимого диапазона.

Зубья коленвала равноудалены друг от друга. Последние два зуба удалены с центрирования шкива в положении верхней мертвой точки (ВМТ).

Где находится контролер: на крышке масляного насоса в моторном отсеке. Доступ к оборудованию для проведения профилактики из-под днища машины.

Признаки неисправности датчика коленвала:

Двигатель не запускается;
Запуск двигателя осложнен;
Работа на холостых оборотах нестабильная;
Внезапное падение мощности мотора;
Детонация;
Пассивная динамика разгона;
Увеличенный расход горючего;
При незначительных нагрузках систематические переключения на пониженный ряд передач.

Указанные симптомы являются признаками ряда других неисправностей. Проведите комплексную диагностику с применением цифрового оборудования для объективности данных.

Название / каталожный артикул	Цена в рублях
Инжектор 351.3847 РОМБ	От 170 – 200
402.3837 АвтоТрейд	От 170 – 200
191.3847 (8 клапанов)	От 170 – 200
2112-3847010-04	От 170 – 200
ЭМЗ ‘Пегас’ 191.3847	От 170 – 200
Астро 27.3847 (8 клапанов)	От 170 – 200
СтартВольт VS-CS 0112	От 170 – 200
CTR Cartronic 2112-3847010-04	От 170 – 200
РемКом RK02004 (8 клапанов)	От 170 – 200
Счетмаш 2112-3847010 (8 клапанов)	От 170 – 200

Технические характеристики ДПКВ:

Диапазон сопротивления обмотки: 570 – 750 Ом;
Индуктивность обмотки: 250 мГц;
Минимальная амплитуда напряжения датчика: 0.3В;
Максимальная амплитуда напряжения датчика: 225В;
Габариты: 30x45x69 мм;
Масса: 52 грамма.

Пошаговая инструкция по самостоятельной диагностике

Чтобы проверить ДПКВ понадобится мультиметр.

Демонтируем металлическую защиту поддона картера, при условии, что она установлена. Крепление на шести винтах по периметру.
Из-под днища машины отсоединяем клеммы с датчика.
Подводим концевики мультиметра к контактам;
Включаем мультиметр, выставляем положение регулятора на «сопротивление»;
Проводим фактические замеры;
Сопоставляем полученные данные со стандартами. Если стрелка тяготеет к бесконечности – контролер исправный. Если к «нулю» — поломка. Средние показания 550-750 Ом.

В зависимости от итогов диагностики мастер принимает решение о целесообразности дальнейшей эксплуатации оборудования.

Причины преждевременного износа ДПКВ

длительная эксплуатация без профилактики;
брак при изготовлении;
стороннее механическое повреждение;
попадание внутрь контролера песка, грязи, металлической стружки;
обрыв датчика зубьями коленвала;
повреждение ДПКВ в ходе ремонтных работ;
короткое замыкание в бортовой цепи.

Ремонт проводки разъема Датчика Положения Коленчатого Вала (ДПКВ) ВАЗ.

Достаточно часто причиной дерганья машины и ее полной остановки является обрыв цепи ДПКВ (ошибка P0335 или P0336)

Обрыв провода чаще всего происходит у основания разъема датчика. Необходимо заменить разъем на новый. В статье рассмотрим, как это сделать наиболее правильно, а так же вы узнаете, как можно отремонтировать старый разъем датчика, если вдруг нет возможности приобрести новый.

Все делалось в помещении, поэтому часть с присоединением восстановленного разъема к автомобильной проводке является демонстрационной, то есть нужно сделать все то же, только не на столе, а на машине).

Отрезаем разъем от проводки автомобиля на расстоянии 3-5 см от разъема. Снимаем пластиковый фиксатор проводов (честно говоря — не особо он мешает проводам ломаться под корень — так что обратно можете его не ставить, если лень станет…)

Проволокой диаметром 0,8 мм (мы использовали кусочек сварочной проволоки от полуавтомата Кемпи) через специальный паз поджимаем фиксирующие упоры контактов (достаточно просто вставить проволоку до упора).

За остатки проводов вытягиваем контакты из разъема. Выходят они довольно туго из-за резиновых уплотнителей. Разжимаем лепестки контактов вокруг резиновых уплотнителей и под корень обламываем старые провода.

Находим пару кусочков провода длиной по 10-15 см., подходящего по сечению и цвету. Не забываем одеть на провода резиновые уплотнители.

Зачищаем концы проводов на 3-4 мм, аккуратно припаиваем к контактам. Мы пользовались 25-ваттным паяльником, припоем ПОС-61 и активным флюсом на основе хлористого цинка.

Зажимаем лепестками контактов резиновые уплотнители, слегка отгибаем фиксаторы контактов….

Вставляем контакты с проводами в разъем до легкого щелчка фиксатора. Одеваем пластмассовый фиксатор проводов на заднюю часть разъема. Разъем восстановлен!

Далее — переходим к машине. Зачищаем провод ДПКВ — не более 5 см. Экран отгибаем назад, белый и зеленый провода зачищаем на 15 мм.

Одеваем на провода разъема термоусадочные трубки и скручиваем соответствующие провода электромонтажной скруткой.

Натягиваем на скрутки термоусадку и нагреваем ее чем под руку попадется — нам попалась зажигалка. Но если у вас под рукой фен — это будет лучше… по крайней мере по фен-шую именно так и положено.

Восстановленные провода слегка скручиваем между собой и обматывает изолентой, начиная от разъема. Изоленту наматываем с нахлестом на предыдущий слой не менее 50%. Результат на картинке ниже — место скрутки достаточно хорошо защищено от попадания влаги и выглядит аккуратно. Остается присоединить разъем к датчику и ОБЯЗАТЕЛЬНО зафиксировать провод ДПКВ на специальном кронштейне на нижнем болте крышки ремня ГРМ.

Конечно, надежность ниже, чем у цельных проводов — но работает подобное соединение годами — испытано. За 5 лет ни одного возврата.

Для начала рассмотрим, что же такое датчик положения коленвала. Датчик положения коленчатого вала ВАЗ 2114, как и многих других моделей ВАЗ, это электромагнитное устройство передающее информацию о положении коленвала электронным «мозгам» управления двигателем. Этот датчик очень важен, от него зависит правильная работа форсунок, подающих топливо, и системы зажигания. Ломается он не часто. Но если вы собрались в дальнюю поездку желательно иметь запасной.

Датчик положения коленчатого вала ВАЗ 2114

autovazremont › Блог › Проверка датчика положения коленчатого вала мультиметром ВАЗ-2107i

Как мы знаем, датчик положения коленчатого вала (ДПКВ или датчик синхронизации) в инжекторных двигателях является наиболее важным для его работы как таковой.При поломке датчика невозможно будет просто запустить двигатель, либо же в его работе будет происходить сбой, приводящий к невозможности продолжать движение.

Для проверки его работоспособности в домашних или дорожных условиях можно воспользоваться обычным мультиметром .В инжекторах классического ряда автомобилей ВАЗ используется датчик индуктивного типа, состоящий из постоянного магнита и катушки с двумя выводами. При вращении зубьев венца коленчатого вала изменяется магнитное поле датчика, он в свою очередь производит электро-магнитные импульсы, которые и воспринимаются электронным блоком управления автомобиля.Поэтому, с помощью мультиметра мы сможем определить исправность катушки и проверить выдает ли она какие-либо импульсы. Качество этих импульсов, к сожалению, мы проверить не сможем, так как для этого нужно более сложное оборудование.Итак, приступим.Для начала нам необходимо снять сам датчик с места крепления на передней крышке двигателя. Для этого снимаем с него клемму и крестовой отверткой откручиваем один винт крепления.Мультиметр переводим в режим измерения сопротивления на пределе 2000 Ом и подсоединяем щупы к его выводам. Прибор нам должен показать нормальное значение в пределах от 550 до 750 Ом. Как мы видим на фото, он показывает 630 Ом — значит катушка исправна.

Теперь проверим может ли он генерировать электро-магнитные импульсы — т.е. попросту ток. Для этого переводим мультиметр в режим вольтметра с пределом 2000mВ, как более чувствительный. Также подцепляем щупы, берем металлический предмет, например отвертку, и несколькими движениями проводим им около кончика намагниченного сердечника датчика. При этом вольтметр должен показать некие значения отличные от нуля — значит происходит генерация импульсов.

Однако, таким образом мы можем проверить лишь его работоспособность в экстренной ситуации и это не дает нам гарантию его полной исправности.

Подписывайтесь на блог! Удачи на дорогах!

Ранее Автомобильный мультиметр. Как пользоваться? Далее Как заменить и натянуть ремень генератора ВАЗ-2107i

Устройство датчика коленвала на ваз 2114

Внешне это небольшое устройство представляет собой пластмассовую геометрическую фигурку, с одной стороны круглая, с другой прямоугольная, а в середине ушко с отверстием для крепления к корпусу.

Эта маленькая штучка в машине выполняет довольно важную функцию-она считывает данные вращения коленчатого вала и предает их в «мозги» автомобиля.
По положению коленчатого вала определяются точки расположения поршней. И на основании этой информации возникает периодичность возникновения искры на свечах зажигания, а газораспределительный механизм с помощью инжектора подает топливо в камеру сгорания цилиндров.

Приметы неисправности датчика коленвала

Основная сложность в определении неисправности системы управления инжекторного двигателя в том, что симптомы выхода из построения многих датчиков и систем могут быть практически идентичны. То же самое наблюдается и с датчиком позы коленвала. Поскольку он влияет практически на все основные системы жизнеобеспечения двигателя, то и приметы могут проявляться очень размыто. Ломаться в датчике в принципе нечему, потому на его работоспособность может влиять только чистота поверхности, да и то не слишком. Ну и проводка в самых запущенных случаях может не владеть хорошего контакта. Но это мы проверим. А пока, при этих симптомах вполне вероятна нестабильная работа датчика положения коленвала:

Какие основные приметы неисправности датчика коленвала

Нестабильные неженатые обороты, обороты плавают сами по себе и не поддаются регулировке. Желая здесь может быть виноват и сам электронный блок управления, не сообщая уже о топливном насосе, рампе и состоянии форсунок. Да и зажигание проверить не помешает.
Утрата динамики, провалы при переходе в режим высоких оборотов, провалы при разгоне и даже мягком ускорении.
Отвратительный запуск двигателя, причем машина может не пожелать запускаться ни на холодную, ни на горячую. Не говоря уже о тех случаях, когда двигатель, представлялось бы, без видимых на то причин попросту отказывает запускаться. Это значит, что датчик помер окончательно и система управления двигателем не понимает, что коленвал прокручивается. Для ЭБУ вал попросту стоит на месте.

Никаких сложностей, датчик можно запросто проверить на диагностическом компьютере или же на бортовом компьютере покажется код ошибки, говорящий о том, что виноват именно датчик. На ВАЗ 2114, к примеру, на заключительных 2109, 2115 и других автомобилей с этим мотором, код ошибки — 0335 или 0336. Но и это не значит, что датчик помер. Мог банально оборваться провод. Насколько есть смысл заниматься диагностикой датчика своими дланями, каждый решит сам, поскольку цена нового датчика на 2110 и все автомашины ВАЗ с инжекторными моторами составляет 155 рублей на 2015 год. Не такие вящие деньги, чтобы не позволить себе иметь такую роскошь в гараже про резерв.

Видео: Датчик положения коленвала. Проверка

Ради спортивного заинтересованности можно проверить датчик самостоятельно, хотя его работа по науке проверяется при поддержки осциллографа. Для проверки понадобится тестер. Можно для начала проверить сопротивление — для большинства датчиков оно надлежит быть в пределах 700 Ом. Также можно проверить датчик на элементарную индуктивность. Для этого необходимо подключить выводы тестера к проводам датчика, мультиметр выставить в порядок 200 мВ. В этом случае датчик должен реагировать на появление любого металлического объекта изменением напряжения.

Как поменять датчик коленвала на «ВАЗ 2114»

После того, как механизм окажется в руках, его необходимо тщательно осмотреть. Любые трещины являются прямым свидетельством того, что устройство нуждается в замене.

Для замены ДПКВ на ВАЗ-2114 необходимо проделать следующую работу:

Выключить зажигание и открыть капот.
Извлечь колодку и освободить болт.
Проверить датчик и шкив на наличие повреждений.
Перед установкой нового механизма предварительно очистить место от грязи и пыли.
Установить новый ДПКВ и закрутить болт.
Измерить величину зазора между шкивом и сердечником.
Убедиться в том, что величина зазора не превышает 1 мм.
Завести двигатель автомобиля и убедиться в том, что силовой агрегат работает устойчиво.

Для самостоятельного выполнения замены ДПКВ вам потребуются:

Торцевой гаечный ключ на «10».
Комплект щупов.
Новый датчик синхронизации.

Процесс замены датчика включает выполнение следующих мероприятий

a) Обесточиваем датчик, для чего отсоединяем клемную колодку от датчика. b) Посредством торцевого гаечного ключа на «10» откручиваем болт крепления датчика и снимаем его (датчик).c) Устанавливаем исправный датчик синхронизации на штатное место, закручиваем болт крепления и подсоединяем клемную колодку.

d) Итоговым мероприятием процесса замены будет проведение контрольных замеров зазора между зубьями шкива привода генератора и сердечником датчика при помощи комплекта щупов. Величина зазора должна соответствовать следующим значениям: 1,0 0,41 миллиметра. Если при контрольном замере величина зазора меньше (больше) указанного значения, необходимо провести корректировку положения датчика или удалить имеющиеся загрязнения. Окончательное испытание работоспособности ДПКВ производим путем запуска силового агрегата и проверяем стабильность его работы.

Датчик положения коленчатого вала «ВАЗ 2114» подлежит замене тогда, когда наблюдается один из следующих признаков:

Нестабильное функционирование силовой установке в режиме «холостого хода».
Потеря мощности, «провалы» в работе двигателя при разгоне.
«Плавающие», то есть самопроизвольно падающие и растущие обороты коленвала.
Возникновение детонации при разгоне или в режиме повышенной нагрузки.
Затрудненный пуск силового агрегата.

Тем не менее, процедура замены датчика 14-й модели имеет некоторые особенности, способные повлиять на качество конечного результата:

Перед выполнением демонтажных работ необходимо нанести метки, указывающие положение болта по отношению к датчику, самого датчика, а также маркировку электрических кабелей и контактов.
В обязательном порядке обесточьте автомобиль до начала производства демонтажно-монтажных работ.
Очистите посадочное место датчика синхронизации от загрязнений.
Крепление нового ДПКВ производите старыми болтами.
Регулировку глубины установки датчика синхронизации осуществляйте при помощи специальных шайб, входящих в комплект нового датчика.
