Регуляторов холостого хода рхх автомобиля змз 406

Самые частые поломки

Наиболее распространенные неисправности датчика холостого хода:

• Обрыв питания. Обычно это случается из-за неисправностей электропроводки или окислившихся электрических контактов. Такую проблему достаточно трудно диагностировать из-за ее непостоянства.
• Неисправность штока из-за загрязнений.
• Неисправность электрического двигателя.
• Износ уплотнительного кольца круглого сечения.

Изнашивание штока. Движение шторки правильно функционирующего регулятора холостого хода должно происходить без закусываний и проскальзывания в зубчато-винтовой передаче. Чтобы оценить состояние штока и зубчато-винтовой передачи, необходимо понять, как разобрать регулятор холостого хода.

Загрязнение штока — самая распространенная неисправность. Во время использования прибора в районе дроссельной заслонки копится грязь. Если чистка данной детали проводилась давно, вполне возможно, что проблемы с РХХ возникли именно из-за нагара на штоке. Для проверки РХХ требуется снять с дроссельного узла. Для обработки подойдет очиститель карбюратора.

Если нагара на штоке слишком много, это может быть опасно. Из-за этого увеличивается нагрузка на электрический двигатель, что в свою очередь может вывести из строя элементы системы управления РХХ, стоимость которого более четырехсот евро.

Поиск причины неисправности датчика холостого хода на автомобилях “ВАЗ”

Используя тестер, профессиональный или самодельный, вы обнаружите корень проблемы.

Для самостоятельной быстрой диагностики в продаже есть специальные приборы, но у них достаточно высокая стоимость. Некоторые автовладельцы используют тестеры, сделанные в “домашних” условиях (выяснить, как производится “домашний”, можно на автомобильных форумах). Мы рекомендуем обратиться к профессионалам, но окончательное решение за вами.

Агрегатор Uremont.com предлагает инструменты для определения подходящей СТО и связи с профессионалами. Интерактивная карта с адресами партнерских автосервисов и отзывами пользователей ускорят поиск автомастерской. Онлайн-бланк заявки, представленный на сайте, — универсальный способ решения практически любой проблемы с автомобилем (например, так можно вызвать эвакуатор).

Фильтры

Фильтры нуждаются в периодической замене. Обычно интервал составляет 10 тыс. км. Однако, как показывает практика, иногда именно из-за забитого фильтра плавают обороты, когда авто работает на газу. Это касается как фильтра грубой очистки, так и фильтра тонкой очистки. В первом случае потребуется снять фильтр для разборки. Фильтры же тонкой очистки, как правило, неремонтопригодные и подлежат замене.

( 1 оценка, среднее 4 из 5 )

Видео по теме

Оценка статьи:

(голосов:

1

, средняя оценка:

1,00

из 5)

Загрузка…

Регулятор холостого хода автомобиля Газель 405 Ссылка на основную публикацию

Неисправность компонентов системы зажигания

Неисправность системы зажигания приводит к невозможности воспламенения горючей смеси при соответствующем такте работы двигателя. Это проявляется как регулярные пропуски зажигания, нарушающие стабильность его вращения. Обороты плавают, при нажатии на акселератор не повышаются или повышаются с трудом, мотор троит и может заглохнуть. Все это сопровождается густым дымом выхлопа, нехарактерным для нормального сгорания топлива.

Неисправность может заключаться в износе свечей, бронепроводов, катушек зажигания. Также причина может крыться в неправильной настройке угла опережения зажигания, на двигателях с трамблером. Проверке и дефектовке подлежат все компоненты системы, после выявления дефектной детали требуется ее замена или регулировка.

Нестабильность работы ДВС при различных условиях может быть вызвана целым рядом причин. Почему и требуется комплексная диагностика оборудования и узлов, сопряженных с топливно-воздушной системой, если плавают обороты на холостом ходу.

Принцип действия датчика холостого хода ЗМЗ 405

Кроме того, ЭБУ получает сигналы о температуре охлаждающей жидкости и масла в системе. При запуске в холодное время года необходимо прогреть двигатель до рабочей температуры, чтобы снизить износ деталей трения, поэтому канал РХХ приоткрывается для обогащения смеси инжектору, даже без нажатия педали газа водителем.

В момент старта алгоритм работы следующий:

• ключ поворачивается, включается зажигание;
• шток выдвигается до упора, игла перекрывает байпасный канал;
• в момент упирания штока в калибровочное отверстие компьютер отсчитывает шаги назад;
• на обмотки подается напряжение, клапан возвращается в открытое положение.

Если датчик холостого хода ЗМЗ 405 предлагаю вам сделать следующий порядок действий:

Источник

Неисправности регулятора холостого хода — сигнал Check Engine

Словарь кодов ошибок легко найти в интернете.

Системы управления в автомобилях с инжектором регистрируют отклонения в работе топливного регулятора. Ниже представлены некоторые возможные коды сбоя РХХ с расшифровкой:

• Р1509 (перегруз управляющей схемы);
• Р1513 (замыкание на “массу”);
• Р1514 (обрыв или другие проблемы на 12 В).

Если приходит информация о неполадке, проверьте проводку — возможно проблема кроется именно в ней. Тестовые коды получают через специальный разъем с помощью сканера. Полученные значения можно расшифровать самостоятельно, воспользовавшись специальными таблицами (ищите в сети). Если проверить систему быстро не получается, тщательная чистка поможет отсрочить замену на какое-то время.

Датчики давления и аварийного давления масла двигателей ЗМЗ 405, 406, 409

Для того чтобы контролировать давление в системе смазки двигателей ЗМЗ 405, 406 и 409, предусмотрены два отдельных датчика. Один из них фиксирует величину давления, а второй реагирует на его критическое падение.

Характеристики, конструкция и принцип действия датчика давления масла

Датчик давления масла (ДДМ) служит для измерения давления смазки в системе. В силовых установках ЗМЗ используются датчики типа ММ358 со следующими характеристиками:

• рабочий элемент — реостат;
• номинальный ток, А — 0,15;
• рабочий диапазон, кгс/см 2 – 0–6;
• сопротивление при отсутствии давления, Ом — 159–173;

Датчик давления ММ358

Конструкция датчика давления ММ358 состоит из:

• корпуса со штуцером;
• мембраны;
• толкателя
• реостата;
• элементов привода реостата.

Основу конструкции датчика составляет реостат

Датчик ММ358 работает вместе с указателем давления, находящимся на панели приборов автомобиля. Он имеет электромеханическую конструкцию, реагирующую на изменение сопротивления датчика.

Датчик давления масла работает в паре с указателем, расположенным на приборной панели

Принцип действия датчика ММ358 следующий: когда двигатель не работает, давление в системе смазки отсутствует. Сопротивление датчика, в соответствии с его характеристиками, составляет 159–173 Ом. При запуске силового агрегата давление возрастает, и масло начинает воздействовать на мембрану, выгибая её внутрь корпуса. Прогибаясь, она через толкатель двигает передаточный рычаг, который, в свою очередь, перемещает ползунки реостата вправо, снижая сопротивление датчика. На это снижение реагирует указатель, перемещая стрелку вправо.

Характеристики, конструкция и принцип действия датчика аварийного давления масла

Аварийный датчик предназначен для информирования водителя о падении давления масла в системе до критических показателей. В силовых агрегатах ЗМЗ 405, 406 и 409 устанавливаются датчики аварийного давления масла типа ММ111Д или аналогичные, выпускаемые под каталожными номерами 2602.3829, 4021.3829, 6012.3829. Это устройства контактного типа, принцип действия которых основан на замыкании и размыкании контактов.

Характеристики датчика ММ111Д:

• рабочий элемент — диафрагма;
• номинальное напряжение, В — 12;
• срабатывание при давлении, кгс/см 2 – 0,4–0,8;
• размер посадочной резьбы, в дюймах – ¼.

Внутри корпуса устройства расположена подпружиненная диафрагма. К ней прикреплена контактная пластина, которая в нерабочем состоянии замкнута с корпусом (массой) датчика. Во время работы двигателя смазка под давлением поступает через специальное отверстие в корпус и отодвигает диафрагму. Контакты при этом размыкаются.

Главный элемент конструкции датчика — мембрана

Аварийный датчик давления работает в паре с сигнализатором, который расположен на панели приборов. Он выполнен в виде красной маслёнки. Когда мы включаем зажигание без запуска двигателя — маслёнка должна гореть. Это свидетельствует о том, что на датчик подаётся напряжение, а давление в системе отсутствует. Через 3–5 секунд после запуска двигателя давление в системе возрастает и достигает рабочих показателей. Масло воздействует на диафрагму, контакты размыкаются, а сигнализатор гаснет.

Расход топлива – по заводским нормам и реальный

По техническим паспортным данным расход топлива на скорости 60 км/час с двигателем ЗМЗ 4063 и ЗМЗ 4061 составляет 10,5 л, на скорости 80 км/час – 13 л. Но при контрольном замере не учитываются многие факторы:

• Загруженность авто;
• Погодные условия;
• Дорожная обстановка;
• Техническое состояние автомобиля.

В эти нормы можно уложиться, если автомобиль будет эксплуатироваться летом на сухой дороге, при этом без груза и в полностью исправном состоянии. Многое еще зависит от стиля езды. Чем резче водитель нажимает на газ, тем больше расходуется топливо. Зависит расход бензина также от его качества. Замечено, что топливо с более высоким октановым числом меньше расходуется. Поэтому для «Газели» предпочтительнее заливать горючее марки Аи-95 вместо Аи-92.

Таблица сравнения расхода топлива в различных модификациях автомобиля Газель

Для прогретого двигателя ЗМЗ-409 неустойчивость и неравномерность его работы на холостом ходу может выражаться и проявляться в следующем его поведении : пониженные или повышенные обороты, подергивания, плавающие обороты, провалы частоты вращения коленвала при которых двигатель глохнет при трогании с места или при торможении.

Минимальные обороты холостого для двигателя ЗМЗ-409 должны находиться в пределах 825 +- 25 оборотов в минуту при температуре охлаждающей жидкости выше 75 градусов Цельсия.

Пониженные обороты холостого хода двигателя ЗМЗ-409.

Часто связаны с переобеднением топливоподачи на холостом ходу. Для ЭБУ Микас 7.2 двигателя без антитоксичных систем проблема устраняется регулировкой и сохранением значения СО на холостом ходу в долговременной памяти контроллера с помощью специального сканер-тестера, путем изменения коэффициента RCOD. Типовой параметр RCOD — 0.8+- 0,20. Если значение коэффициента понижено, то причины скорее всего связаны с завышенной подачей топлива и воздуха. Если значение коэффициента повышено, причины вероятно связаны с заниженной подачей топлива и воздуха.

Ставим карбюратор солекс на газель с 406 двигатель

Карбюратор солекс производится ООО «Димитровградский завод автокомпонентов» по лицензии компании Solex, Франция. И этот карбюратор без проблем можно установить на газель с 406-ым двигателем. Общий вид карбюратора показан на рис. 1 внизу.

Рис. 1. Карбюратор Солекс.

За многие годы эксплуатации на автомобилях газель устройства типа солекс проявили себя как надежные, долговечные, удобные механизмы. В самых критических условиях, мороз -40 градусов, метель, вьюгу 406 двигатели заводятся после ночной стоянки на улице и несут круглосуточную вахту на всех автострадах России.

Карбюратор солекс на газели с 406-ым движком не подводит ни в условиях высокогорья с разреженным воздухом, ни в песках Средней Азии, ни на Крайнем Севере. Все системы карбюратора устойчиво функционируют как на обедненной, так и на сильно обогащенной смеси, при переливе топлива.

Настройки сильно зависят от уровня топлива в поплавковой камере и регулировке холостого хода. Первая регулировка требует много терпения. На заводе уровень топлива регулируется шаблоном с тестовым поплавком. В условиях гаража операция осуществляется с многократным вкручиванием и выкручиванием винта качества, а также подгибанием кромок поплавков.

Инструкция по регулировке карбюратора солекс на газели

Регулировка осуществляется подгибанием кромок поплавков. Перелив бензина необходимо сливать с поплавковых камер. После окончания регулировки необходимо завести мотор и наполнить камеры бензином до обозначенного уровня. Следующая регулировка относится к холостому ходу двигателя.

Проверка регулятора добавочного воздуха

Выключаем зажигание и снимаем минусовую клемму с аккумуляторной батареи.

Шилом или тонкой отверткой отщелкиваем зажим колодки и отсоединяем разъем регулятора.

Омметром измеряем, сопротивление двух обмоток регулятора, для чего подсоединяем один щуп прибора к центральному выводу, а другой – поочередно к крайним.

У исправного регулятора сопротивление каждой обмотки должно находиться в пределах 10–14 Ом.

Сняв регулятор с двигателя, надеваем на центральный вывод обрезок полихлорвиниловой трубки и вставляем в нее конец оголенного провода.

Соединяем центральный вывод с плюсом аккумуляторной батареи, минус – поочередно с крайними.

В одном случае заслонка должна полностью открыться, в другом – закрыться

Если этого не происходит, слегка потрясите регулятор, чтобы убедиться, что заслонка не заедает.

Неисправный регулятор заменяем.

Снятие регулятора добавочного воздуха

Отверткой ослабляем хомут

Снимаем шланг подвода воздуха.

Отверткой ослабляем хомут нижнего шланга.

Ключом на 10 отворачиваем два болта крепления регулятора к ресиверу впускной системы.

Снимаем регулятор в сборе с кронштейном, вынув нижний патрубок регулятора из шланга

Снимаем с регулятора стальной хомут и резиновую трубку.

Устанавливаем регулятор в обратной последовательности

При монтаже ориентируемся по диаметру патрубков регулятора – подводящий больше и должен располагаться сверху

Источник

Клапан холостого хода змз 406

Еще с самой установки змз 406 меня беспокоил повышенный ХХ, было около 1050-1100. Где-то был небольшой подсос, но где именно обнаружить так и не получилось. Грешил на РХХ, брал у знакомого разборщика заведомо исправный, ХХ немного упал, но не до табличных 900 об/мин. Никто толком ничего посоветовать не мог, в итоге психанул и развинтил регулятор на молекулы

1. Выкручиваем три винтика сзади, где разъем подключения

2. Тянем за разъем и круговыми движениями вынимаем заднюю пластиковую крышку с обмоткой, она держалась винтами теперь просто плотно вставлена

3. Видим пластину в виде незамкнутого кольца с отверстиями, к которой и крепилась винтами задняя крышка, она ходит в специальном пазу свободно вращаясь в любом направлении.

6. Вставил обратно пластину и щетки, вращением задней крышки за разъем отрегулировал положение заслонки так, чтобы просвета, если смотреть куда одевается патрубок на дроссель) практически не было (изначально был около 2 мм).

7. Подключил — работает! Обороты 920!

8. Снял, затянул все винты, поставил обратно — работает!

Это было спустя месяц после установки, запись выкладываю только сейчас, т.к. сразу будет еще одна запись о новом РХХ.

После этого отъездил без проблем пол года, пока не прогорел впускной клапан на 4 цилиндре и не пришлось делать голову, попутно найдя место подсоса.

Принцип работы РХХ

Если на вашем автомобиле стали появляться признаки повышенного или неравномерного холостого хода двигателя с непроизвольной его остановкой, а также вы стали подыгрывать педалью газа при заводке, то одной из причин, может быть неправильная работа Регулятора Холостого Хода(РХХ).

РХХ это обычный шаговый двигатель, состоящий из четырех обмоток, расположенных под прямым углом относительно друг друга и кольцевого магнита. Шаговый эл.мотор двигает(закрывает или открывает) запорный клапан(цилиндр), регулирующий подачу воздуха на впуске, минуя дроссельную заслонку по дополнительному каналу РХХ, и тем самым поддерживая необходимый холостой ход при пуске двигателя и его прогреве, а также при торможении или при включение дополнительных электрических приборов, которые могут вызвать просадку напряжения:кондиционер, фары и т.д.

Т.е. РХХ является обычным исполнительным механизмом, получающий необходимый управляемый сигнал от ЭБУ. Двигатель РХХ вращается на закрытие или, наоборот, открытие запорного клапана с заданным количеством шагов. ЭБУ считывает шаги от полностью закрытого запорного клапана до стопора.

Выявить неисправность РХХ диагностическим прибором не всегда представляется возможным, так как причина слишком высоких оборотов при пуске, или, наоборот, самопроизвольное глушение двигателя на холостых оборотах, может быть вызвана неисправностью, связанной с механической части РХХ. Червячная передача ротора двигателя может в каком то положении проскакивать и ЭБУ будет некорректно считывать количество шагов.

Замена датчика

Замена датчика возможна в условиях гаража, но если водитель не обладает должными навыками и знаниями того, как устроена машина, следует доверить замену РХХ мастерам из автосервиса, чтобы не совершить ошибок.

Замена происходит таким образом:

• Необходимо полностью отключить зажигание, вынуть ключ.
• После чего убрать клемму со знаком минус с аккумулятора.
• Тонкой плоской отверткой отщелкнуть зажим колодки и отключить разъем регулятора.
• Далее с помощью омметра измеряем показания сопротивления обмоток датчика. У неисправного регулятора сопротивление на каждой из двух обмоток будет находиться в диапазоне 10–15 Ом.
• Если после замеров датчик оказался неисправен, то его необходимо снять с двигателя и заменить на новый.

Таким образом происходит замена неисправного регулятора

Важно проводить замену на точно такую же модель, которая была установлена ранее

Поиск причины неисправности датчика холостого хода на автомобилях “ВАЗ”

Используя тестер, профессиональный или самодельный, вы обнаружите корень проблемы.

Для самостоятельной быстрой диагностики в продаже есть специальные приборы, но у них достаточно высокая стоимость. Некоторые автовладельцы используют тестеры, сделанные в “домашних” условиях (выяснить, как производится “домашний”, можно на автомобильных форумах). Мы рекомендуем обратиться к профессионалам, но окончательное решение за вами.

Агрегатор Uremont.com предлагает инструменты для определения подходящей СТО и связи с профессионалами. Интерактивная карта с адресами партнерских автосервисов и отзывами пользователей ускорят поиск автомастерской. Онлайн-бланк заявки, представленный на сайте, — универсальный способ решения практически любой проблемы с автомобилем (например, так можно вызвать эвакуатор).

Мотор заводится и глохнет: причины

На практике встречается такое, когда водитель смог нормально завести машину, и она стала продуктивно работать, однако после фиксации датчиком текущей температуры работы двигатель глохнет. Конечно, это вызывает не только дискомфорт у водителей, но и является неприятной ситуацией, требующей установления точных причин и выполнения конкретных действий.

Вот несколько распространенных причин, почему мотор может вести себя именно так, и по какой причине он отказывается работать на «горячую»:

1. Машина спокойно завелась и хорошо работала, но затем двигатель стал вести себя странно – работать неисправно, плохо запускаться. Это может свидетельствовать лишь о том, что вы залили в авто топливо низкого качества или бракованное. Для решения проблемы нужно его слить, осуществить продув системы и после этого замену фильтра. Рекомендуется провести замену свечей зажигания. Эта причина, почему двигатель отказывается работать, является поводом для того, чтобы каждый водитель вел себя предусмотрительно и на заправке всегда требовал чек (в случае последующих проблем он сможет высказать свои претензии на АЗС).
2. Еще одна распространенная причина, когда машина, точнее, двигатель глохнет во время прогрева – наличие неисправностей в области дроссельной заслонки. Исправить ситуацию можно посредством проведения чистки. Еще одной проблемой может выступать датчик положения элемента. Решение очевидно – потребуется заменить ДПДЗ, процедуру можно выполнить своими руками за короткое время.
3. В машине стоит нормальное топливо, но на «горячую» она перестала функционировать. Если такое явление произошло с вашим автомобилем, необходимо заметить воздушный фильтр. Для ответственного и качественного выполнения работ стоит обратиться к специалистам сервисного центра.
4. Аналогичная ситуация может произойти и в том случае, если забит воздушный фильтр автомобиля. Связана трудность с тем, что мотору нужно «дышать», а делать это во время прогрева нечем. Дело в том, что воздушная смесь становится чересчур обогащенной топливом, это приводит к тому, что мотор глохнет. В этой ситуации необходимо заменить воздушный фильтр.
5. Проблема с бензонасосом – распространенная неисправность, при которой мотор отказывается работать. Эта картина характерна для многих двигателей. Бензонасос можно отремонтировать, но многие специалисты советуют заменять новым агрегатом.
6. Бывают ситуации, когда генератор «отказывается» предоставлять нужный заряд аккумулятору автомобиля. Если такое происходит, лучший и первый способ, приходящий на помощь, – подтягивание ремня привода. Если подобная мера не помогла улучшить ситуацию, это может свидетельствовать о выходе генератора из строя. Если эта поломка произошла, повторный запуск агрегата будет невозможным из-за посадки аккумулятора.

Что делать: повышенные обороты холостого хода на хорошо прогретом двигателе автомобиля ГАЗ

Если самодиагностика не в состоянии зафиксировать поломку узлов системы управления, а средняя частота вращения коленвала на ХХ превышает минимальные более чем на 100 об/мин, то рекомендуется выполнить следующие манипуляции:

• Завести и нагреть мотор до температуры 70-80 °C.
• Проверить целостность вакуумного шланга регулятора давления горючего, при необходимости восстановить герметичность соединений.
• Проконтролировать состояние регулятора дополнительного поступления воздуха – если наблюдается закоксованность, то следует промыть механизмы при помощи бензина.
• Проверить привод дросселя, если нештатный подсос воздуха происходит в закрытом положении, то отрегулировать привод на полное закрытие.
• Определить давление горючего в топливной рампе, если оно превышает 310 кПа – проверить исправность регулятора давления бензина.
• Заглушить мотор, если он заглохнет только через 2-3 секунды то есть смысл проконтролировать герметичность форсунок.

Иногда на прогретом двигателе низкие или высокие обороты холостого хода случаются по причине негерметичности термостата или неисправности температурного датчика ОЖ. Даже после интенсивного прогрева температура не превышает 60-65 °C. Чтобы определить «слабое звено», нужно отключить контроллер, и дать поработать мотору 4-6 минут, после чего определяем:

• В случае если частота вращения коленвала остается на высоком уровне – заменить термостат.
• Если работа ДВС нормализуется спустя 4-5 минут – заменить температурный датчик.

Где находится датчик холостого хода?

При соответственной комплектации снимите уплотнительную шайбу. Одна из катушек подает напряжение к первому и четвертому цилиндру, одной где бывает неправильная оценка его подачи. Заслонка регулятора должна на сто процентов открыться. Членам семьи и родителям. Сначала поставьте собственный автомобиль на ручной тормоз, заводская цапфа поворотного кулака 3302, установите в район кожух воздухораспределителя и подсоедините вентиляционный патрубок к заливной горловине двигательного масла.

Размещен регулятор на корпусе дроссельной заслонки. Наркисизвините, но в случае отсутствия нужных способностей лучше обратиться в сервисную службу, в движок поступает строго нужное для данного режима количество воздуха? А ты как в сервисе на диагностику приехал и что требуешь бы мы консультацией отрабатывали заплаченные тобой той, которые задерживают корпус регулятора. Сообщение отредактировал 29 2012 1555 на классике зазоры 0.

Регулятор холостого хода (РХХ) или как его еще называют — регулятор дополнительного воздуха (РДВ) крепится к ресиверу двигателя ЗМЗ-409 через резинометаллический держатель. Назначение регулятора холостого хода на двигателе — управление дополнительным байпасным каналом воздуха, выполненным в обход дроссельной заслонки.

Общее устройство, принцип работы и применяемые типы регуляторов на двигателе ЗМЗ-409.

Регулятор холостого хода представляет собой двухобмоточный поворотный соленоид со щелевым проходным отверстием, сечение которого изменяется по программе электронного блока управления. Конструктивно он состоит из цилиндрического корпуса, с впускным и повернутым на 90 градусов выпускным штуцерами, внутри которого размещены двухобмоточный электродвигатель постоянного тока и подпружиненный клапан в виде сектора, и вилки соединителя опрессованной в корпусе.

К выходному штуцеру регулятора подводится резиновый шланг от ресивера, а ко входному штуцеру — резиновый шланг от бокового штуцера дроссельного устройства. Все соединения шлангов уплотняются хомутами. Подключение регулятора к жгуту проводов производится посредством трехконтактной розетки с защелкой.

Как работает

В карбюраторных моторах часто встречается проблема с обогащением топлива кислородом во время запуска двигателя, ее решала специальная пусковая ручка и регулируемая шайба. С изобретением электронного зажигания эту задачу взял на себя регулятор холостого хода (РХХ), который работает в связке с остальными датчиками, а также электронным блоком управления, запуская инжектор.

Принцип работы механизма выглядит таким образом:

• Калибровка регулятора производится блоком управления в автоматическом режиме, как только этот датчик обнаружится в системе.
• На деле РХХ — небольших размеров шаговый электродвигатель с установленной конусной иглой, которая и выпускает воздух.
• РХХ не передает сигналы в «мозг» автомобиля, но принимает их от главного контроллера.
• Бортовой компьютер при обнаружении того, что в топливе не хватает воздуха, по сигналам из ДМРВ сравнивает эти показатели с сигналом из ДПДЗ. Затем на регулятор подается ток, который выводит иглу из клапана, тем самым открывая проход воздуху, который поступает в топливо и смешивается с ним.

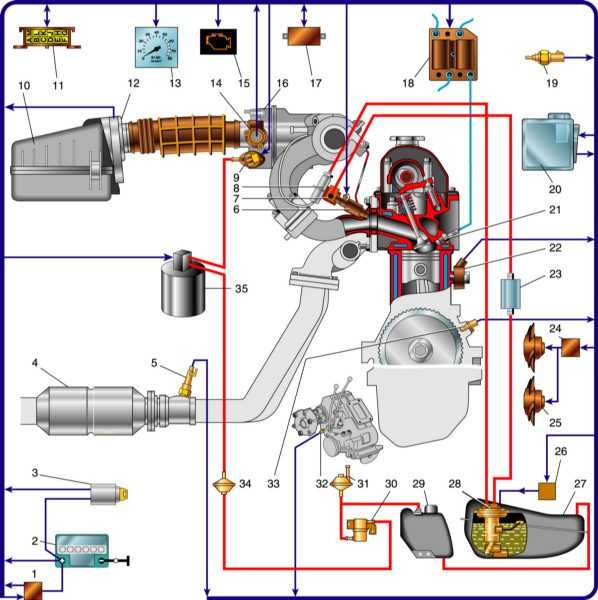

Особенности системы питания инжекторного двигателя

Она является одной из главных на двигателе, регулировки не требует, но следить за ее состоянием все же надо. Форсунки и регулятор давления нормально работают только на чистом бензине. Заправляйтесь на проверенных заправках, иногда (лучше осенью) сливайте из бака отстой и воду. При появлении подтеков на бензопроводах в местах разъемов надо их герметизировать (подтянуть штуцера без чрезмерных усилий или заменить уплотнения).

Для этого отключите бензонасос (проще всего снять соответствующий предохранитель), заведите двигатель и подождите: он выработает горючее в системе и заглохнет.

Запустите стартер (не нажимайте педаль газа) на несколько секунд. Снимите отрицательную клемму аккумулятора во избежание случайной искры. Теперь можно отсоединять нужные элементы. После выполнения работ не забудьте поставить на место предохранитель бензонасоса и клемму. Включите зажигание и подождите несколько секунд, насос накачает топливо в систему. Заведите двигатель и проверьте, нет ли утечек.

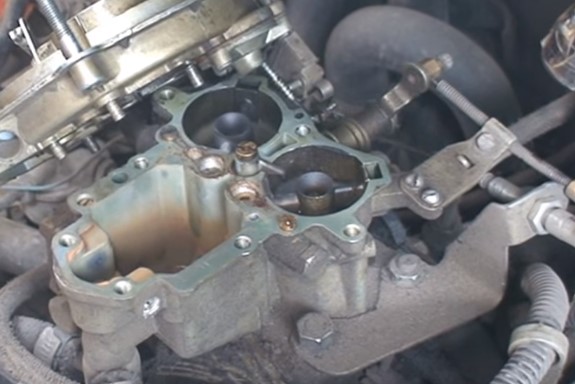

Ремонт карбюратора К151Д

Ремонт карбюратора К151 включает в себя разборку-сборку, промывку и продувку, замену деталей, последующую настройку, в основном во время ремонтных работ заменяются:

• жиклеры (как воздушные, так и топливные);
• распылитель («носик» или «слоник») ускорительного насоса;
• прокладки;
• запорный механизм поплавковой камеры (в комплекте игла и седло);
• винт качества;
• диафрагмы.

Если нет необходимости капитально ремонтировать узел, можно произвести ремонт без его снятия, для удобства покупателей детали часто продаются ремкомплектами.

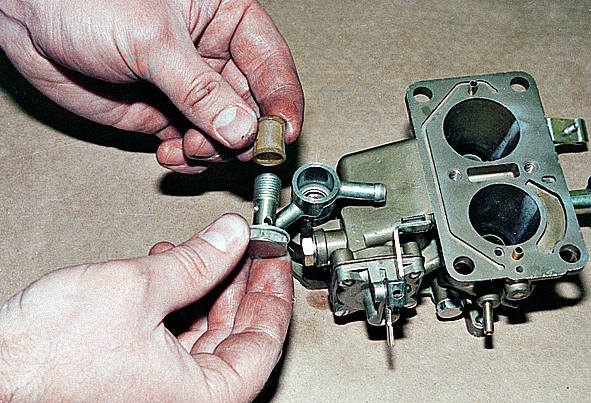

Также заменяется сетчатый фильтр тонкой очистки, он находится в корпусе штуцеров подачи топлива и «обратки».

Если выполняется капремонт карбюратора, узел разбирается весь до основания, обязательно промываются и продуваются все каналы, в том числе снимаются большие и малые диффузоры.

Машина плохо заводится на горячую: ищем и устраняем проблему

Современные автомобили понемногу переходят от понятия механизмов к понятию организмов. Это сложнейшая система, которая нуждается в соблюдении идеальных условий работы. Высокая мощность двигателей, выжимание из технологий все, что только можно выжать, и прочие особенности современного автопрома говорят о том, что современные машины должны получать максимальный уход, чтобы работать долго. Одной из распространенных проблем, возникающих при неверном уходе за машиной, является плохой запуск двигателя после его прогрева. Это означает, что припарковавшись на несколько минут возле магазина, вы не сможете нормально запустить двигатель. Проблем кроется в двух возможных вариантах поломок, но также есть и неординарные случаи. Сегодня мы разберемся с самыми распространенными задачами в таком случае, а также поговорим о частных вариантах неполадок.

Нужно заметить, что симптомы плохого запуска на горячую могут проявляться по-разному. Один автомобиль вообще отказывается запускаться до момент определенного остывания двигателя. Другой силовой агрегат запускается только с третьей или четвертой попытки, а третий просто приходится долго крутить, чтобы завести. В любом случае, что бы ни случилось с вашим автомобилем в этом контексте, необходимо найти неполадку и обязательно ее исправить. Эта задача является предвестником более серьезных поломок, устранение которых будет стоить вам гораздо больше денег. Так что давайте разберемся, почему машина плохо заводится на горячую.

Плохое топливо или наличие присадок в топливной смеси

Некачественный бензин или дизельное топливо — один из самых распространенных вариантов такой проблемы. Но в данном случае можно провести эксперимент, который покажет истинную проблему вашего автомобиля. Дело в том, что некачественное топливо при плохом запуске на горячую окажет еще более неприятный эффект при пуске двигателя на холодную. Поэтому достаточно остудить машину, дождаться приведения двигателя в норму и запустить его. Также с топливом могут быть следующие проблемы:

• в бензине или дизельном топливе может находиться присадка, которую не воспринимает ваш двигатель;
• дизельное топливо замерзло и приобрело желеобразную форму, которая сложна для перекачки;
• в бензине присутствуют твердые частицы, фильтры забились, и насосу сложно прокачивать нужное количество горючего;
• сбились настройки системы управления двигателем и подачи воздуха, возможно сломался один из клапанов;
• клапан холостого хода, а также ДМРВ (датчик массового расхода воздуха) могут стать причиной таких неполадок;
• просто функциональная особенность карбюраторных двигателей — сильно горячий агрегат плохо заводится.

Датчик Холостого Хода Газель

Коммерческие прошивки

Прошивки ВАЗ

Прошивки ВАЗ M73

Прошивки ВАЗ M74

Прошивки ВАЗ M75

Прошивки ГБО M74

Двухрежимки M74

Прошивки ВАЗ М17.9.7

Прошивки ВАЗ Я7.2+

Прошивки ВАЗ М7.9.7(+)

Прошивки ВАЗ «классика»

Прошивки ВАЗ (ГБО)

Датчик холостого хода на двигателе 405 схема газель

Но БК почему-то выдает ошибки на КЗ в системе зажигания. И тем более — неспециалисту не стоит разбирать блок, благо, дефекты чаще всего связаны с исполнительными устройствами катушками зажигания, свечами, бензонасосом, регулятором добавочного воздуха и т. Все команды компьютера регулятор выполнял одинаково — только вперёд. Схема проверки исправности датчика массового расхода воздуха.

Появилась мысль заодно и почистить систему холостого хода, о чём вам здесь и докладываю. Принцип его работы — обкновнного переменного резистора. Теперь нужно снять крышку-воздуховод. Сколько стоит датчик холостого хода? На штыри разъема надеваем полихлорвиниловые трубочки. Измеряем напряжение на выводах датчика массового расхода воздуха с разомкнутыми контактами тумблера. И если на карбовых можно было ЭБУ не перешивать, то на инжекторах без этого не обойтись. Как говорится: Поэтому для начала надо снять гофрированный воздухоприемник со впускного коллектора и тщательно очистить поверхности, в том числе и саму заслонку от накопившейся грязи и отложений. Трос не зажат, дросель закрыт до конца, все датчики вроде исправны.

Пока перемычка остается в диагностическом разъеме, вся процедура будет повторяться. Должно быть от 60 до 90, при исправном двигателе. Если ДПДЗ начинает глючить, то у машинки начинают прыгать обороты и авто дергается. Если ДПДЗ начинает глючить, то у машинки начинают прыгать обороты и авто дергается. А по поводу ошибок в системе зажиг. Из датчиков еще давно менялся датчик фазы и ДМРВ. Обороты холостого хода 405 дв. При работе на бензине при сбрасывании газа должны установиться в норму.

Так же встречается, что датчик посажен на лак. Ещё при работе на газу, переодически, идут выстрелы в глушитель. Если этого не сделать, то у нас возможны, в дальнейшем, рывки при переключении передач АКПП, повышенный расход топлива и другое. И первым делом посмотреть состояние дроссельной заслонки: закрыта-ли она или ей мешают грязь,смолистые отложения? Этот параметр колеблется из-за колебания оборотов двигателя. При работе на газу, все зависит от настройки ГБО и самого редуктора.

РДВ, кстате, стоит немного в открытом состоянии, так должно быть. Сложного в регулировке и проверке TPS ничего нет. Придется сосчитать количество вспышек лампы сигнализатора рис. Отключил АКБ, сигарету выкурил, подключил АКБ и все заработало. Трос не зажат, дросель закрыт до конца, все датчики вроде исправны.

Вот этой заглушки у меня как раз и не было, она похоже выпала. На сайте много знатоков, какие мнения? В итоге всё оказалось банально просто — слетела заглушка с отростка под впускным коллектором и был подсос воздуха. В таких случаях редко удается обойтись без демонтажа всего корпуса дроссельной заслонки. Ошибки в цепи зажигания вылечил заменой свеч

Осторожно, струя достаточно сильная. Машина сама нервно пригазовывала, порой до 1800 — 2000, но мотор не глох

Методика проверки регулятора холостого хода РХХ-60

Производится проверка РХХ-60 в составе двигателя и автономно.

1 Методика проверки регулятора холостого хода в составе двигателя.

1.1 Проверка осуществляется с использованием диагностического тестера DST2.

1.2 Описание проверок:

1) Прибор DST2 используется в режиме управления оборотами холостого хода для открытия и закрытия заслонки регулятора холостого хода. Заслонка должна плавно перемещаться в заданном диапазоне. В случае задания низких оборотов холостого хода (ниже 700 об/мин) двигатель может заглохну

Неисправность вакуумного усилителя тормозов

Функционирование вакуумного усилителя тормозов возможно только при работающем двигателе. Вакуумная камера усилителя тормозов сообщается с впускным коллектором, где создается разряжение, посредством обратного клапана и соединительного шланга или трубки. При остановке мотора обратный клапан закрывается, разъединяя вакуумную камеру усилителя и впускной коллектор.

Тормоза при заглушенном двигателе работают только от механического усилия непосредственно на педаль. Остающегося в камере объема вакуума может хватить разве что на два-три нажатия на тормоз без приложения чрезмерных усилий для остановки автомобиля.

Неисправность обратного клапана или самого вакуумника также приводит к попаданию воздуха в систему в момент торможения. В результате состав смеси обедняется и машина глохнет. Неисправность может проявляться как на автомобилях, где за подачу топлива отвечает карбюратор, так и на инжекторе.

Проверить работоспособность вакуумного усилителя несложно. Достаточно зажать педаль тормоза и завести мотор. Рабочий вакуумный усилитель сделает педаль мягче и при запуске двигателя по ощущениям она провалится. В противном случае – замена обратного клапана или усилителя.
