Как проверить вакуумный усилитель тормозов

Способы проверки усилителя

Существует четыре основных варианта испытания
вакуумного усилителя тормозов. Для начала, необходимо завести ДВС, поскольку
лишь подача вакуума от мотора позволяет усилителю корректно функционировать.

Троение
двигателя при нажатии на педаль тормоза

Если вакуумник пропускает воздух, то в процессе
работы ДВС появляются пропуски зажигания. Такое случается вследствие
повреждения мембраны или внутреннего клапана. Такая поломка ведет к нарушению
наилучшей пропорции воздуха и горючего – в этом случае говорят о троении двигателя. Чтобы это
проверить, запускаем мотор вхолостую и жмем на тормоза.

Включаем ДВС и даем ему поработать вхолостую около
пяти минут. Потом выжимаем тормоз до конца. Это нужно для образования в
остановочной системе вакуума. Отпускаем тормоз и опять давим до упора.

При неисправности вакуумного усилителя тормозов мы
увидим, что амплитуда педали во второй раз окажется существенно короче. Если же
педаль двигается одинаково и при начальном, и при повторном испытании, то узел
не поврежден.

Проверка
вакуума двигателя вакуумметром

Если результаты предыдущих тестов вызывают сомнения,
то лучше продиагностировать ВУТ на достаточное поступления вакуума. В этом нам
поможет вакуумметр.

Автомобильный вакуумметр
Автомобильный вакуумметр

1. Отсоединяем
   вакуумный шланг от усилителя и подключаем через тройник, обеспечивая
   возможность использования вакуумметра.
2. Заводим
   ДВС.
3. Смотрим
   на датчик: если на нем отображается значение меньше 400-450 мм ртутного столба,
   значит, вакуум выходит через трещину или негерметичный уплотнитель впускного
   коллектора, шланг, негерметичный уплотнитель головки блока цилиндров либо
   другие механизмы.

Проверка
ВУТ ручным вакуумным насосом

Вот мы и подошли к тому, как проверить механизм,
используя ручной вакуумный насос. Пожалуй, это наиболее действенный метод. На
проверку уйдет совсем немного времени.

1. Даем
   ДВС поработать вхолостую на протяжении 15 минут, до выхода на рабочую
   температуру.
2. Заглушаем
   ДВС и отсоединяем вакуумный проводник от возвратного клапана усилителя
   тормозов.
3. Подсоединяем
   к клапану ручной вакуумный насос.
4. Подаем
   напор вакуума на механизм до 500 мм ртутного столба.
5. Выжидаем
   пять минут: если ВУТ исправен, он будет держать вакуум.
6. Жмем
   на остановочную педаль (насос при этом не отсоединяем) – при неповрежденном устройстве
   вакуум снизится на 125-250 мм ртутного столба. Если показатель останется таким
   же или снизится до нуля, значит, вакуумный помощник поврежден.

Проверка
обратного клапана ВУТ

Проконтролировать работу возвратного клапана можно
двумя способами: указанная деталь демонтируется, проверка производится при
работающем моторе и выжатой педали остановки ТС.

Снимаем клапан. Дуем в штуцер, ранее присоединенный
к ВУТ, используя жесткую резиновую грушу от ареометра. Можно подуть и ртом – в
неповрежденном клапане воздух проходит свободно. Потом втягиваем воздух из
штуцера. Нормально работающий клапан не будет пропускать воздух. Нарушения в
этом процессе говорят о повреждении клапана вакуумного помощника.

Диагностика обратного клапана ВУТ
Проверка обратного клапана ВУТ

Но снятие возвратного клапана – не лучшая проверка,
так как в процессе демонтажа можно нарушить герметичность конструкции. Поэтому
лучше использовать второй вариант:

1. Заводим
   мотор на пару минут.
2. Выжимаем
   до конца на педаль замедления хода и выключаем мотор.
3. Неповрежденный
   возвратный клапан закроется. Поскольку со стороны коллектора отсутствует
   разрежение, а в отсеке останется вакуум, для удержания педали не надо
   прикладывать дополнительную силу.
4. Если
   педаль остановки ТС сразу потянется кверху, то возвратный клапан системы
   поврежден.

Как проверить вакуумный усилитель тормозов

Возникает логический вопрос, как определить неисправность вакуумного усилителя тормозов. На самом деле сделать это достаточно просто, причем без использования дополнительного оборудования, проверку можно выполнить в условиях гаража и даже на улице.

Простейшая проверка выполняется по следующему алгоритму:

• При заглушенном двигателе необходимо накачать вакуумный усилитель (тормозную систему). Делается путем нажатия на педаль тормоза примерно 4…5 раз.
• В конце последнего нажатия педаль нужно зафиксировать в нажатом положении.
• Запустить двигатель на холостых оборотах.
• Если «вакуумник» работает исправно, то в него при запуске двигателя сразу пойдет разрежение, в результате чего педаль тормоз немного опустится вниз, что будет явно ощущаться поставленной на нее ногой.
• Соответственно, если педаль не двигается и не реагирует на запуск двигателя, то имеет место разгерметизация в системе.

Другую проверку имеет смысл выполнить в случае, если тормозная система работает, вроде бы, исправно, но при нажатии на педаль тормоза наблюдается изменение в режиме работы ДВС. Так, проверка выполняется по следующему алгоритму:

Отсоединить трубопровод от впускного коллектора.

• Его штуцер необходимо герметично «заглушить». Для этого можно воспользоваться хомутом или перетянутой резиновой трубкой с хомутом.
• Запустить двигатель и дать ему немного прогреться.
• Несколько раз нажать на педаль тормоза.
• Если в момент нажатия на соответствующую педаль в режиме работы двигателя не произошло изменений (его обороты не повысились и не понизились), значит, в системе вакуумного усилителя тормозов имеет место разгерметизация.
• Соответственно, если при нажатии педали двигатель начинает «захлебываться», значит, «вакуумник» и его система работают нормально.

Обратите внимание, что выполнение описанной проверки необходимо проводить при стоящем автомобиле, поскольку в таком режиме у него не будет работать вакуумный усилитель тормозов со всеми вытекающими последствиями.

Если проверка выявила наличие разгерметизации, то следующим шагом будет локализация места повреждения. Сделать это не всегда просто, поскольку трещина или место утечки может быть очень маленьким и порой находиться в самых неожиданных местах. Однако в качестве проверки и профилактики необходимо проверить следующие элементы системы вакуумного усилителя:

• затяжка и общее состояние хомутов трубопровода ВУТ;
• трубка герметичности ВУТ в местах зажимов и по всей длине (по возможности), зачастую причиной разгерметизации является появление трещины именно в упомянутой трубке;
• состояние уплотнителя обратного клапана вакуумного усилителя, это также распространенная причина, особенно на старых автомобилях (например, ВАЗ-классика).

Если проверка не дала результатов, то имеет смысл попросту заменить все трубки вакуумного усилителя с хомутами.

Проверка обратного клапана

Проверить обратный клапан ВУТ можно с помощью одного из двух методов. Первый из них подразумевает демонтаж указанного элемента, а второй — на запущеном двигателе зажав педаль тормоза.

Как проверить снятый вакуумный усилитель тормозов

После того, как клапан снят, необходимо просто ртом или при помощи воздушного компрессора подуть в штуцер, который был подсоединен к усилителю. Если клапан исправен, то воздух должен проходить беспрепятственно. Следующий шаг в данном случае — втянуть воздух из того штуцера. Лучше всего ртом. Соответственно, обратно воздух клапан пропускать не должен. В противном случае обратный клапан частично или полностью вышел из строя и подлежит замене. Вместо рта можно воспользоваться плотной резиновой грушей, например, от ареометра.

Однако демонтировать обратный клапан — не лучшее решение, поскольку в процессе его снятия можно повредить герметичность системы вакуумного усилителя тормозов. Лучше проверять обратный клапан вакуумного усилителя тормозов на авто самым простым способом. В соответствии со вторым методом проверки рекомендуется действовать следующим образом:

• запустить двигатель и дать поработать около одной-двух минут;
• до упора нажать на педаль тормоза и заглушить двигатель;
• если обратный клапан исправен, то он закроется, поскольку со стороны коллектора нет разрежения, а в камере сохранится вакуум, соответственно, педаль не будет давить вверх (не надо будет оказывать дополнительного усилия для ее удержания);
• в противном случае (если педаль резко потянется вверх) имеет место повреждение обратного клапана ВУТ.

Как и в случае с трубопроводом, проще и быстрее заменить обратный клапан на новый, поскольку обычно этот агрегат является неразборным и неремонтопригодным, а цена его относительно невелика.

Зачем нужен ВУТ в автомобиле

В легковых машинах применяется только гидравлическая система привода тормозов. Водитель нажимает на педаль, тем самым через шток создает давление на находящуюся за поршнем тормозного цилиндра рабочую жидкость.

В соответствии с законами физики давление в любой точке жидкости одинаково, сама она не сжимается, поэтому в подсоединённых через трубки тормозных магистралях исполнительных цилиндрах механизмов каждого из колёс давление начнёт выдвигать поршни.

Упираясь в тормозные колодки, поршни передадут усилие на пару трения фрикционных накладок с тормозными дисками или барабанами. Автомобиль начнёт замедляться.

Несмотря на специально подобранные материалы накладок, прижимать колодки к дискам надо с очень большим усилием. Ведь мощность тормозов автомобиля, то есть их способность быстро превратить кинетическую энергию всей массы машины в тепло, настолько велика, что в несколько раз превышает мощность двигателя.

Несмотря на то, что усилие давления на педаль за счёт гидравлического преобразования величины сдвига в силу в разы меньше, чем развиваемое на колодках, абсолютное его значение слишком велико.

В качестве примера можно привести всё те же гоночные автомобили Формулы 1, где гонщики вынуждены сотни раз прикладывать к педали силу в 150-200 кг. Понятно, что для гражданских машин это неприемлемо.

Отсюда и вытекает необходимость использования дополнительных усилителей. В автомобильной технике самым простым и эффективным способом оказалось применение энергии вакуума, который создаётся во впускном коллекторе двигателя внутреннего сгорания.

Хотя, например, в дизельных моторах так не получится, там приходится использовать дополнительный вакуумный насос.

Симптомы неисправности вакуумного усилителя тормозов

Несмотря на простоту конструкции этого устройства, в его работе могут возникать неполадки, вызванные теми или иными причинами. Это может привести к тому, что машина станет хуже тормозить – в результате это создаст реальную угрозу жизни и здоровью вас и окружающих вас людей. Поэтому нужно уметь своевременно распознать проявление неисправностей в работе ВУТ. Наиболее характерными симптомами в этом в этом случае будут следующие:

• торможение стало менее эффективным;
• при нажатии на тормоз раздается шипение, также возможно повышение оборотов мотора;
• тормозная педаль нажимается очень туго либо не нажимается вовсе;
• троение мотора при работе на холостых.

Коротко о сути

Тормозная система современных автомобилей по большей части является гидравлической. Об особенностях ее работы рассказывалось в отдельном материале Авто.про. Так называемому усилителю тормоза там практически не было уделено внимания, а значит, его особенности мы рассмотрим здесь.

Наиболее распространенными усилителями тормоза являются вакуумные. Суть работы любого тормозного усилителя в том, чтобы, как несложно догадаться из названия устройства, повысить усилие, которое человек прикладывает к педали тормоза. Сам вакуумный усилитель состоит их пары камер: вакуумной (т.н. камеры низкого давления ) и атмосферной , разделенных мембраной. Первая находится рядом с тормозным цилиндром. Атмосферная камера получила свое название неспроста: в одном режиме работы усилителя следящий клапан соединяет камеру с окружающей средой, а в другом – с вакуумной камерой.

Теперь разберемся, в чем же суть работы вакуумного усилителя. Если автомобиль движется с постоянной скоростью, давление в данных камерах ниже атмосферного. Разрежение создается или вакуумным насосом, или двигателем. В современных автомобилях все чаще устанавливают именно вакуумные насосы, тем временем как в дизельных авто они используются уже давно. При нажатии на педаль тормоза клапан усилителя открывается, пропуская воздух в атмосферную камеру. Быстро создается огромное давление, которое вместе с силой воздействия на педаль и работой поршня главного тормозного цилиндра позволяет значительно повысить тормозное усилие . Вакуумный усилитель по своей сути является довольно простым устройством, так как всего лишь использует две камеры с несмешивающимися средами. Кстати, мембрана, разделяющая камеры, оборудована т.н. пятаком , воздействующим на шток поршня главного тормозного цилиндра, и возвратной пружиной, которая возвращает мембрану в исходное положение после уравнивания давлений в обеих камерах.

Подробнее об устройстве вакуумного усилителя

Основными элементами наиболее простых, но вместе с тем крайне эффективных вакуумных усилителей автомобильных тормозов, являются следующие:

1. Корпус;
2. Толкатель педали тормоза;
3. Возвратная пружина;
4. Мембрана (диафрагма);
5. Следящий клапан;
6. Пятак.

О роли пружины и мембраны было сказано выше. Мембрана, разделяющая камеры, оборудована пятаком, воздействующим на шток поршня главного тормозного цилиндра, и возвратной пружиной, которая возвращает мембрану в ее исходное положение после уравнивания давлений в обеих камерах. Де-факто элементом вакуумного насоса также является источник разряжения, но так как он вынесен за пределы усилителя, его принято рассматривать отдельно. Как и было описано, в наиболее современных автомобилях источником разряжения является специальный вакуумный насос. Он может гарантировать стабильную, бесперебойную работу такой системы. С атмосферным давлением все и так ясно – достаточно открыть клапан, как давление в одноименном камере составит порядка 1 атм.

Крайне важным элементом усилителя автомобильного тормоза является толкатель. Он напрямую связан с педалью тормозной системы и передает усилие на следящий клапан, который и обеспечивает связь атмосферной камеры с атмосферой в случае торможения. Нельзя не упомянуть и множество других элементов усилителя: фланцы, уплотнительные кольца, шпильки, буферы штоков, отдельные пружины, крышки и чехлы. Обычно специалисты уделяют много внимания и им, однако рядовому автолюбителю достаточно знать о вышеуказанной шестерке элементов усилителя, дабы понять его работу. Для увеличения эффективности и стабильности работы вакуумного усилителя инженерами также было принято решение ввести в наиболее современные системы два датчика: датчик степени разряжения и датчик скорости перемещения штока, который также называют датчиком хода мембраны. Оба элемента включены в усилители современных автомобилей.

Основное устройство вакуумного усилителя тормозов

1. Вакуумная камера снабжена соединением при помощи клапана с основным источником вакуума через шланг. На бензиновых моделях автомобилей, источником обратного давления принято считать впускной коллектор, так как разряжение в данном объеме производится с помощью хода поршней. На дизельных вариантах вакуум берется с помощью специального насоса, который присоединен к распределительному валу двигателя и через шланг создает необходимое разряжение.

• На некоторых автомобилях для того, чтобы использовать постоянную схему поступления вакуума, инженеры устанавливают специальный электрический насос вакуума, который постоянно обеспечивает поток необходимого разряжения в полость преобразователя.
• Посредством перепускного канала происходит разделение основных камер, со стороны коллектора (шланга), а при остановке мотора, главный клапан оставляет разрежение в самом цилиндре.

1. Свободная камера соединяется посредством плавающего клапана в следующих случаях. С вакуумной камерой – в тех случаях, когда эта мембрана стоит в изначальной точке; а также при нажатой педали тормоза – с атмосферным давлением.

• Специальный толкатель образует передвижение следящего клапана, который непосредственно связан с педалью тормоза.
• С внутренней стороны вакуумного усилителя мембрана имеет соединение с главным штоком тормозного цилиндра. Работа главной мембраны обеспечивает передвижение поршня, что в свою очередь обеспечивает нужное давление жидкости в магистралях тормозной системы.

1. Обратная пружина установлена таким образом, чтобы в момент отпускания педали восстанавливать положение диафрагмы в исходное значение.

1. Следующим шагом в эволюции тормозного усилителя является активный прибор. Данное устройство обеспечивает бесперебойную работу усилителя только в тех случаях, в которых это необходимо, что придает данному устройству особые качества. Активный усилитель устанавливается совместно с электронной системой стабилизации автомобиля и является исполнительным механизмом для обеспечения устойчивости автомобиля на дороге.

Регулировка и ремонт вакуумного тормозного устройства

Регулировка

Вообще, регулировка устройства – это необходимость настроить ход тормозной педали. Чтобы получить оптимальный результат нужно только настроить размер штока по длине. Регулировочным болтом контролируется зазор/выступ. Кроме того, настраивается положение самого болта. Это позволяет установить идеальный момент срабатывания клапанов.

Ремонт и замена

Выше мы рассказали, как проверить работу тормозного вакуумного устройства и отрегулировать в случае необходимости. А в заключение несколько слов о его ремонте.

Если усилитель отказал, то для обеспечения безопасности необходимо оперативно принять соответствующие меры. Заметим, что самостоятельной замене подлежат только вакуумные шланги в бензиновых автомобилях или насосы в дизельных.

А более серьезные работы рекомендуется доверить мастерам в автосервисе. К таким работам можно отнести восстановление герметичности в камерах, мембраны, клапанов или иных элементов. Это, конечно же, стоит определенных денег, но когда разговор идет о безопасности, то лучше не экономить. Кроме того, по окончанию ремонта необходимо синхронизировать колеса при торможении, а также провести диагностику системы ABS/ESP. Это делается на диагностическом стенде и соответственном оборудовании.

Но, зачастую, ремонт ВУТ обходится намного дороже, чем приобретение б/у усилителя в должном состоянии. Имеет смысл посмотреть устройство на разборках.

Шипит при торможении (с видеопримером)

На следующем видео можно услышать этот характерный звук:

К слову, штатный «вакуумник» ВАЗ-2110 по инструкции не подлежит ремонту, только замене, но мы и «сами с руками». Да и судя по количеству различных инструкций по самостоятельному ремонту автомобилей, выложенных в сети, можно утверждать, что любому отечественному автолюбителю со стажем более пяти лет можно смело присваивать звание инженера-конструктора заочно. Поэтому рассмотрим процедуру ремонта, тем более что разница в стоимости между ремкомплектом и самим вакуумным усилителем несоизмерима высока.

В любом случае вначале нам придётся демонтировать ВУТ, для этого нам понадобится минимум подручных средств.

Инструменты

• Рожковые и торцевые ключи размерами «10», «13», «17»;
• Мощная плоская отвёртка;
• Ремкомплект или ВУТ в сборе;
• Герметик и немного желания всё сделать своими руками.

На данном этапе у нас есть выбор: или сделать всё так, как гласит инструкция завода-изготовителя (отсоединить главный тормозной цилиндр от ВУТ, откручивая от него все тормозные трубки, с последующей его прокачкой) или же чуть проще и малой кровью (просто отодвинув его в сторону).

В любом случае выбор за вами, я же пойду по лёгкому пути:

1. Отсоединяем от тормозной педали шток-толкатель: Снимаем защёлку, вытаскиваем палец.
2. Отсоединяем от датчика уровня тормозной жидкости колодку с проводами: Отсоединяем колодку.
3. В моторном отсеке откручиваем две гайки, крепящие главный тормозной цилиндр к «вакуумнику»:

   Две гайки на «17».

4. Удерживая обратный клапан, снимаем с него вакуумный патрубок: Демонтаж вакуумного патрубка.
5. Как раз в этом месте все «мануалы» требуют отсоединения тормозных трубок от ГТЦ, я же предлагаю открутить всего одну гайку крепления тормозных магистралей к салону и просто убрать ГТЦ в сторону:

   Гайка на «10».

6. В салоне, под панелью приборов открутите четыре гайки, крепящие кронштейн педали тормоза:

   Гайки на «13».

7. Демонтируем вакуумный усилитель вместе с кронштейном: Демонтаж ВУТ.
8. Открутив две гайки крепления кронштейна педали и поддев его отвёрткой, отсоединяем его от «вакуумника»: Гайки на «17»Ремонт.
9. Приобретаем в магазине ремкомплект ВАЗ — 2108/2109:

   Содержимое ремкомплекта.

10. Аккуратно развальцовываем мощной отвёрткой и молоточком корпус вакуумного усилителя: Развальцовка.
11. Так как внутри находится возвратная пружина, для предотвращения «выстрела» свободной половинки закручиваем на шпильки открученные ранее гайки. Вот такая картина нам открылась: Деффект диафрагмы.
12. Далее разобрать диафрагму не получится, так как шпильки, крепящие её к корпусу, заклёпаны. Просто снимаем её манжету с корпуса относительно лёгким движением руки: Демонтаж.
13. Можете убедиться сами, каталожный номер «родной» и приобретённой манжеты совпадает! Каталожный номер.
14. Устанавливаем манжету в корпус диафрагмы, при этом аккуратно помогаем отвёрткой попасть её краю во внутренний паз: Внутренний паз диафрагмы.
15. Далее смазываем герметиком посадочное место шайбы на шпильке с гофрой… Смазка герметиком.
16. …и место стыка кронштейна педали с корпусом вакуумного усилителя: Герметизация.
17. На этом ремонт вакуумного усилителя можно считать законченным, остаётся лишь аккуратно завальцевать места крепления ранее развальцованных половинок. Установка «вакуумника» происходит строго в обратной последовательности.

Данная неполадка возникает при подсосе воздуха в вакуумном патрубке усилителя тормозов. Необходимо проверить на наличие подсосов как сам патрубок, так и места его соединений со впускным коллектором и ВУТ. Так как при данной неисправности происходит разгерметизация впускной системы двигателя, то в третьем и четвёртом цилиндре происходит обеднение воздушной смеси и двигатель начинает «троить». Более подробно о диагностике данной неисправности можете узнать в этой видеоинструкции.

Сборка и обработка изделия

До осуществления обработки и сборки требуется тщательно очистить все детали ВУТ, а если требуется, то заменить их. Рабочие детали еще можно промыть в обычном бензине, это делается со всеми элементами усилителя, кроме уплотнительного общего кольца, а после этого можно высушить детали струей воздуха. Далее проводится регулировка и сборка усилителя, сначала в основание вставляется кольцо и манжета, а после фиксируется их расположение. Закрепляется корпус на устройстве, а затем диафрагму желательно смазать тальком и установить ее на корпусный фланец. Теперь в диафрагму вкладывается опорное кольцо, а само изделие вставляется в оболочку опорного диска. Эта операция будет общей как для Москвича, так и для ваз 2109, так как конструкция усилителя везде единая.

Центральный клапан желательно покрыть дисульфидом молибдена, а после этого требуется удалить излишки этого порошка с детали. Теперь на клапан можно надеть опорную шайбу, а затем клапан установить на шайбе для фиксации. Далее в собранный узел следует вложить диафрагму, установить пружину и тарелку, а далее через отверстия вставить сам шток. Технологическим специальным винтом соединяется шток и корпус, при этом общая поверхность корпуса должна быть обработанной смазкой. Собирается крышка с клапаном, устанавливается пружина и надевается кольцо, а затем собирается крышка с корпусом.

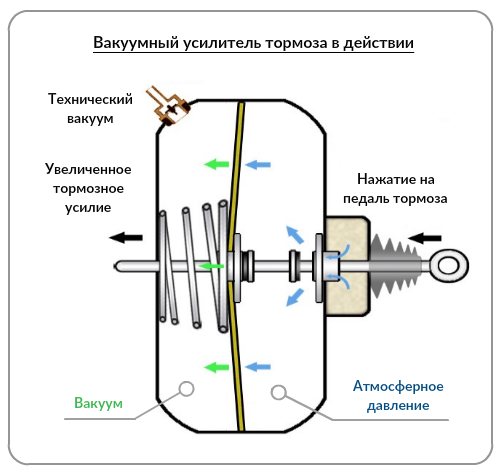

Принцип работы вакуумного усилителя

Соединяется крышка с корпусным основанием, снимается усилитель и устанавливается на стенд для регулировки. Смазывается резьба регулировочного общего винта, чтобы защитить изделие от самоотвинчивания, при этом винт должен входить в шток до тех пор, пока поршень не будет передвигаться внутрь усилителя. Болт регулировочный смазывается для защиты от самоотвинчивания, а далее вворачивается в шток. Толкатель вставляется в корпус общего поршня и вворачивается втулка до упора. Теперь устанавливается фильтр и чехол, заворачивается контргайка и вилка на резьбу толкателя. Далее усилитель еще проходит ряд проверок на специальном стенде, требуемом для контроля работы.

Причины неисправности ВУТ

Вакуумный усилитель, как и любое другое устройство имеет свой рабочий ресурс. Но существуют некоторые причины, по которым ВУТ может выйти из строя гораздо раньше. Вот они:

• вакуумным шлангом утрачена герметичность;
• диафрагма неисправна;
• клапана утратили свои свойства;
• в камерах нарушена герметичность;
• пружина возврата вышла из строя.

Вакуумный усилитель тормозов и его сопутствующие элементы — достаточно простые устройства, поэтому специалисты выделяют следующие основные и возможные неисправности ВУТ:

• Разгерметизация вакуумного трубопровода. По нему происходит разрежение, необходимое для нормальной работы тормозной системы. Соответственно, если в него будет подсос воздуха извне, то ВУТ работать не будет. Разгерметизация (подсос воздуха) от старости резины может произойти в самых разных местах — в резиновых шлангах, местах соединений, хомутах.
• Неисправность обратного клапана. Его задача состоит в удалении воздуха из тормозной системы и недопущения попадания его как в саму систему, так и в главный тормозной цилиндр. Неисправным может быть как сам клапан, например, по причине естественного износа, так и по причине значительного износа резиновых его уплотнений.
• Разгерметизация рабочих камер вакуумного усилителя. Это достаточно редкая причина, которая происходит, чаще всего, из-за механического повреждения ВУТ. Например, при ремонте или ДТП.
• Разрыв диафрагмы. Это критическая поломка, поскольку она возникает внутри самого усилителя, а он обычно является неремонтопригодным, соответственно, подлежит замене. При этом усилитель будет травить воздух, и издавать шипение.
• Образование в ВУТ дополнительного зазора. Дело в том, что в результате эксплуатации машины и в частности механизма крепления вакуумного усилителя его мембрана немного сдвигается вперед, из-за чего на самом деле водителю легче давить на педаль тормоза. Однако в результате этого возникает лишний зазор в креплении, из-за которого порой может возникать стук при резком торможении. Чтобы решить эту проблему достаточно отрегулировать шток, переместив его немного вперед. Подобный ремонт возможен как в условиях гаража, так и в автосервисе.

А еще интересно: Шевроле Нива 2019-2020: характеристики, цена, фото и видео-обзор

В случае, если автомобиль комплектуется дополнительным вакуумным насосом, то обычно выделяют и четвертую неисправность — частичный или полный выход этого узла из строя. При этом сама тормозная система будет работать, однако не в оптимальном режиме. В частности, при резких торможениях значительно вырастет усилие, которое нужно будет физически оказать водителю на педаль.

Поломка усилителя не приводит к полному отказу тормозной системы, но для замедления машины нужно прилагать гораздо больше физических усилий. Первый и главный симптом выхода из строя ВУТ – резкое снижение эффективности торможения и ощущение «жесткости» педали. Проявляются и другие признаки:

• увеличение свободного хода (примерно до половины);
• нестабильная работа силового агрегата, особенно на холостом ходу;
• механизм продолжает замедлять авто после отпускания педали – тормоза «клинят».

Указанные выше признаки неисправности вакуумного усилителя тормозов возникают по таким причинам:

• подсос воздуха через порыв либо неплотное соединение шланга отбора вакуума;
• износ диафрагмы, ведущий к потере герметичности;
• выход из строя воздушного клапана;
• разгерметизация корпуса;
• снижение упругости пружины.

Первая причина легко устраняется в собственном гараже, главное, – проверить «вакуумник» на работоспособность. Уплотнение соединений либо замена патрубка не составит большой проблемы. Другой вопрос – поломка усилителя, обычно механизм приходится менять целиком.

Кроме того, проявляются и другие признаки:

• свободный ход увеличивается до половины;
• работа силового агрегата становится нестабильной, особенно это заметно на холостом ходу;
• тормоза «заклинивает», то есть автомобиль продолжает замедляться даже тогда, когда педаль тормоза уже отпущена.

Рассмотри причины, по которым могут возникнуть указанные выше повреждения вакуумного усилителя:

• соединение шланга отбора вакуума неплотное, или происходит подсос воздуха через повреждение в шланге;
• потеря герметичности из-за износа диафрагмы;
• поломка воздушного клапана;
• разгерметизация корпуса;
• снижение упругости пружины.

Уплотнить соединение и заменить патрубок можно самостоятельно, только не забудьте проверить «вакуумник» на работоспособность. Однако если проверка показала, что сломался усилитель, то наверняка придется менять весь механизм.
