Инструкция, как сделать динамический бегущий поворотник для автомобиля своими руками (схема)

Микроконтроллер ATtiny2313 для бегущих огней

Данное устройство относится к серии AVR микроконтроллеров бренда Atmel. Именно под его управлением чаще всего делают бегущую световую ленту, поскольку эксплуатационные характеристики модели достаточно высокие. Микроконтроллеры просты в программировании, многофункциональны и поддерживают реализацию разных электронных устройств.

ATtiny2313 сделан по простой схеме, где порт для вывода и ввода имеет идентичное значение. Выбрать программу (одну из 12) на таком микроконтроллере очень легко, ведь он не перегружен лишними опциями. Модель выпускается в двух корпусах – SOIC и PDIP, причем каждый вариант обладает идентичными характеристиками:

• 8-битные общие регистры в количестве 32 штук;
• возможности 120 операций за один тактовый цикл;
• flash-память внутри системы на 2 кБ с поддержкой 10 тысяч циклов стирания и записи;
• внутрисистемная EEPROM на 128 байт с поддержкой 100 тысяч циклов;
• 128 байт встроенной оперативки;
• 4 ШИМ-канала;
• счетчик-таймер на 8 и 16 бит;
• встроенный генератор;
• удобный для разных целей интерфейс и другие функции.

Микроконтроллер имеет два вида в соответствии с энергопараметрами:

• классическая модель ATtiny2313 обладает напряжением от 2,7 до 5,5 В и силой тока до 300 мкА на частоте 1 МГц в режиме активности;
• вариант ATtiny2313А (4313) обладает характеристиками в 1,8-5,5 В и 190 мкА при той же частоте.

В режиме ожидания устройство имеет энергопотребление не больше 1 мкА.

Как уже было указано, память микроконтроллера оснащена 11 комбинациями световых схем, а возможность выбора всех комбинаций светодиодов последовательно – это и есть 12 программа.

Правила безопасности

При работе с электронными устройствами придерживаются следующих норм безопасности:

1. Изолируют все токоведущие части, чтобы на них не попала вода, чтобы до них нельзя было коснуться оголенной частью тела. 800 мА не та величина тока, которую выдает, например, трансформатор Тесла, но не почувствовать ее трудно.
2. Паяльником пользуются только в паре с удобной подставкой, на которую кладут инструмент после работы, иначе велика вероятность что-то расплавить, сжечь или обжечься.
3. У диодной ленты все контакты для подключения лишены изоляции. Когда она находится в рабочем состоянии, нельзя касаться ее ни руками, ни металлическими предметами.

Паяльник и радиодетали располагают дальше друг от друга, чтобы случайно не сжечь чувствительные к перегреву элементы.

Разновидности прерывателей и их особенности

Комфортные поворотники в соответствии со схемой подключения могут быть оснащены двумя типами реле:

1. Термоэлектромагнитные. По своему устройству такое реле оснащается двумя контактными группами, а также боковыми якорьками, еще они обладают медной обмоткой. Пластина устройства всегда примыкает к его основанию когда повторитель указателя поворотов не включен. При активации происходит нагревание нихромовой проволоки в конструкции, в результате чего она удлиняется, происходит замыкание пластины с сердечником. Лампа начинает загораться, после чего нить остывает. Сама процедура охлаждения нити происходит достаточно быстро, около 1-2 раз в секунду, в результате чего прерыватель указателей поворота работает с миганием. При этом щелканье в салоне происходит за счет циклических ударов якорьков по контактам. Устройства такого плана ставились долгое время на авто, но нужно отметить, что для них присущи недостатки. К примеру, со временем эксплуатации нихромовая проволока будет растягиваться, в результате чего повороты просто перестают работать. Кроме того, если один из источников освещения такой системы выходит из строя, на другие лампочки увеличивается нагрузка. Именно поэтому они практически перестали использоваться.
2. Электронные. Вежливые поворотники с электронным реле в целом функционируют по аналогичному принципу, однако в данном случае вместо проволоки применяется схема из транзисторов. В саму схему заложен специальный алгоритм, который позволяет осуществлять автоматические импульсы в определенное время. Когда на транзисторные элементы начинает поступать напряжение, они передают частотные сигналы с колебаниями. В результате прохождения импульсов по цепи ток притягивает якорь, таким образом, замыкая контакты проводов, которые подключены к фарам. Частота импульсов может быть разной. Основное преимущество электронных резе заключается в том, что сами по себе они более надежные и долговечные, в отличие от вышеописанных. В том случае, если на одном из участков цепи выйдет из строя источник света, остальные лампочки продолжат функционировать без высокой нагрузки. В зависимости от конструктивных особенностей транспортного средства на приборной панели при перегорании источника света и включенных поворотах может гореть индикатор — это позволяет автовладельцу своевременно узнать о проблеме. Но такие устройства имеют и минусы, к примеру, это образование радиопомех, что может отразиться на функциональности других систем, а также слабая защита от короткого замыкания.

Как сделать динамические поворотники за 22р из конструктора с АliЕxpress

Современный интернет мир переполнен различными блогами. Кто же такой видеоблогер? Это просто человек, который пришел домой с завода, взял камеру и начал снимать свою рутинную жизнь.

Благодаря подписчикам его жизнь улучшилась, а вот качество контента ухудшилось из-за того, что человек стал относиться к своим подписчикам как к дойным коровам.

В общем-то это весь видеоблогинг в кратком изложении.

Однако просветы случаются и тут, так что мы решили включить их в нашу категорию.

Некоторые блогеры выбирают себе тематику, в которой крутятся и развиваются. Например, кинокритика.

Самый популярный и самый качественный критик на просторах русского Ютуба — это Евгений Баженов (Бэдкомедиан), а на американском — Ностальгирующий критик (Дуглас Дариан Уолкер).

Такие люди с каждым обзором улучшают качество собственного контента, обучаются новым приемам и являются примером правильного видеоблогинга.

Также можно отметить информационные блоги. Это по сути те же самые новости, только уже от лица простых граждан, а не продажных СМИ. В таких роликах можно более или менее оценить реакцию народа на тот или иной закон, или же на ситуацию в стране или мире. К тому же вы запросто можете получить информацию, о которой вам не расскажет современный зомбирующий ящик (ТВ).

Они затронули все сферы нашей жизни, хорошенько покопавшись в сети Вы сможете даже откопать уморительно глупые обзоры на салфетки, или на киндер сюрпризы. Порой можно даже удивиться тому, как люди умудряются столько говорить о всякой ерунде. Однако, как уже говорилось, многие лезут в видеоблогинг не потому, что им есть что рассказать обществу, а просто ради денежного вознаграждения и пиара.

Впрочем, встречаются и очень хорошие блогеры, которые снимают не узконаправленный контент, а просто делятся с людьми своими интересами. Но самое главное, они делают это очень качественно, сдабривают происходящее на экране различными забавными вставками или же остроумными шутками.

Как сделать бегущий «умный» поворотник своими руками для автомобиля

• Cхема подключения
• Прошивка контоллера

Рассмотрим создание бегающего поворотника как на ауди, на примере фары от автомобиля Рено Клио. Сделаем поворотники и ДХО в одном устройстве.

Что для этого потребуется:

1. Светодиодная лента, состоящая из светодиодов ws2812b
2. Контроллер Arduino nano (можно использовать в любом другом формфакторе)
3. Автомобильное зарядное устройство для мобильных телефонов или любой преобразователь напряжения 12В->5В. Так как светодиодной ленте нужно напряжение в 5В, то это зарядное будем использовать в качестве преобразователя напряжения с 12В на 5В.
4. 4 резистора 100 кОм и 4 резистора 47 кОм, в качестве делителя напряжения.

Cхема подключения

• Контроллер ардуино необходимо подключить к сети автомобиля через преобразователь 12В -> 5В так, чтобы напряжение на схему поступало от включения «зажигания».
• Плюсовой провод от действующих поворотников подключаются к 5 и 6 контакту контроллера через делитель напряжения из резисторов. Аналогичным образом подключаются кнопки для дополнительных режимов работы контроллера

Прошивка контоллера

НОВЫЙ скетч, в котором количество диодов меняется переменно count качайте тут.

Скачать готовый скетч в файле можете по этой ссылке.

Для работы с пиксельными светодиодами нужна будет библиотека . Установить ее можно будет следующим образом: Скетч -> Подключить библиотеку -> Управлять библиотеками. Далее в меню поиска ввести название библиотеки Adafruit_NeoPixel.h и нажать кнопку установить.

После этого вставить скетч в программу и заменить в коде количество светодиодов (у нас используется 7 диода):

#include // подключаем библиотеку
Adafruit_NeoPixel strip = Adafruit_NeoPixel(7, 7, NEO_GRB + NEO_KHZ800); //Инициализируем первый поворотник 7 диодов на 7 цифровом выходе
Adafruit_NeoPixel strip2 = Adafruit_NeoPixel(7, 8, NEO_GRB + NEO_KHZ800);//Инициализируем второй поворотник 7 диодов на 8 цифровом выходе
void setup()
{
pinMode(3, INPUT);
pinMode(4, INPUT);
pinMode(5, INPUT);
pinMode(6, INPUT);
strip.begin();
strip.show();
strip2.begin();
strip2.show();
}
void loop()
{
{
if ((digitalRead(5) == HIGH) and (digitalRead(6) == HIGH))
{
//Режим аварийной сигнализации, если на 5 и 6 пин приходит плюс
for(int k = 0; k

}

if (digitalRead(5) == LOW and digitalRead(6) == HIGH)
{
// включается один поворотник
for(int k = 0; k

}

}
}
if (digitalRead(5) == HIGH and digitalRead(6) == LOW)
{ // включаем второй поворотник
for(int k = 0; k

Color(255, 69, 0)); // R=255, G=0, B=0 — цвет светодиода
}
delay(60);
strip2.show();
}
for(int i = 0; i

Color(63, 17, 0)); // R=255, G=0, B=0 — цвет светодиода
strip2.setPixelColor(j, strip2.Color(127, 34, 0)); // R=255, G=0, B=0 — цвет светодиода
}
delay(60);
strip2.show();
}
}
}
if (digitalRead(3) == HIGH)
{
// режим спецсигналов, если на 3 пин подаем плюс
for(int j = 0; j

Color(255, 0, 0)); // R=255, G=0, B=0 — цвет светодиода
strip2.setPixelColor(i, strip2.Color(0, 0, 255)); // R=255, G=0, B=0 — цвет светодиода
}
strip.show();
strip2.show();
delay(20);
for(int i = 0; i

Color(0, 0, 0)); // R=255, G=0, B=0 — цвет светодиода
}
strip.show();
strip2.show();
delay(20);
}
for(int j = 0; j

show();
delay(20);
}
}
if (digitalRead(4) == HIGH)
{
// Режим стробоскова, если на 4 пин подаем питание
for(int j = 0; j

show();
delay(15);
for(int i = 0; i

Color(0, 0, 0)); // R=255, G=0, B=0 — цвет светодиода
strip2.setPixelColor(i, strip2.Color(255, 255, 255)); // R=255, G=0, B=0 — цвет светодиода
}
strip.show();
strip2.show();
delay(15);
for(int i = 0; i

Color(0, 0, 0)); // R=255, G=0, B=0 — цвет светодиода
}
strip.show();
strip2.show();
delay(15);
}
}
if( digitalRead(3) == LOW and digitalRead(5) == LOW and digitalRead(6) == LOW and digitalRead(9) == LOW)
{
for(int i = 0; i

}

Видео как работает наша фара:

Комплектация и цена набора RunLed

На первый взгляд, кажется, что такой светодиодный тюнинг РанЛед стоит немало денег, на самом же деле цена умеренная и доступна каждому желающему. В набор RunLed входят все необходимые детали и компоненты для правильной установки, производитель заранее позаботился, продумав каждую мелочь.

В набор комплекта RunLed входит:

• многофункциональная LED лента;
• блок управления;
• руководство по установке;
• руководство по эксплуатации.

На все детали RunLed производитель предоставляет гарантию, к тому же покупатель вправе отказаться от заказа в первые 14 дней, не объясняя причину возврата. В случае поломки одного из элементов набора, производитель обязуется заменить его или же вернуть полную стоимость набора. В таком случае срок подачи заявления от момента продажи до возврата не должен превышать 6 месяцев, а так же должны быть сохранен чек о покупке и упаковка.

Если же бегающие светодиодные повороткники RunLed был ненадлежащего качества, то возвращена будет полная стоимость за набор, включая стоимость доставки. Если же товар надлежащего качества, но в течении 14 дней происходит возврат, то сумма будет только за сам набор RunLed, стоимость доставки не возвращается. По данным производителя, среднее время доставки набора RunLed курьером по городу составляет не больше дня (если товар находится на складе в городе). В таком случае оплата за доставку и товар будет наличными в руки курьеру.

В другие города, доставка занимает от 1 до 3 дней, а стоимость доставки составит порядка 245 рублей. Что касается почтовой пересылки набора РанЛед, то среднее время будет порядка 5-7 дней, а оплата будет только наложенным платежом. Никакой предоплаты при покупке набора RunLed нет, а значит и риск быть обманутым исключен 100%, только наложенным платежом по предварительному согласованию. Заказ товара осуществляется в 4 простых шага. После подачи заявки, в течении 15 минут перезванивает менеджер для уточнения и подтверждения данных покупателя. Как правило, отправка осуществляется 2 раза на день, а значит, заказав утром, товар 100% отправят в тот же день.

Видео-обзор светодиодных повторителей RunLed:

Динамические поворотники на микроконтроллере своими руками

Вот сделал и собрал качественную схему динамических поворотников, она отлично подходит для автолюбителей, те кто хочет сделать своими руками отличные и красивые бегущие поворотники.

Итак; я использовал 6-канальную схему которую разработал сам на основе Attiny13, без постоянного плюса, то есть не надо переделывать проводку в автомобиле))).. При нормальной сборке, то есть со всеми рабочими деталями, схема начинает работать сразу и не требует никаких дополнительных настроек.

Длительность горения светодиодов может настраиваться автоматически, а может и в ручную. Автоматически — это ничего настраивать не надо, схема сама всё сделает, подберёт длительность импульсов и горения светодиодов. Только не перепутайте полярность когда будете подключать, так как схема не имеет защиты от переполюсовки, но и это если захотеть можно доделать. Или хотя бы поставьте диод.

• Плату изготовил из простого 2-стороннего текстолита, поставил светодиоды (5630) на 80 ма.В архиве имеется прошивка, вот только не стал выкладывать печатку, так как для каждого автомобиля она будет своя…
• Архив к статье: скачать…
• По просьбам добавил печатку сделанную в диптрейсе: скачать…

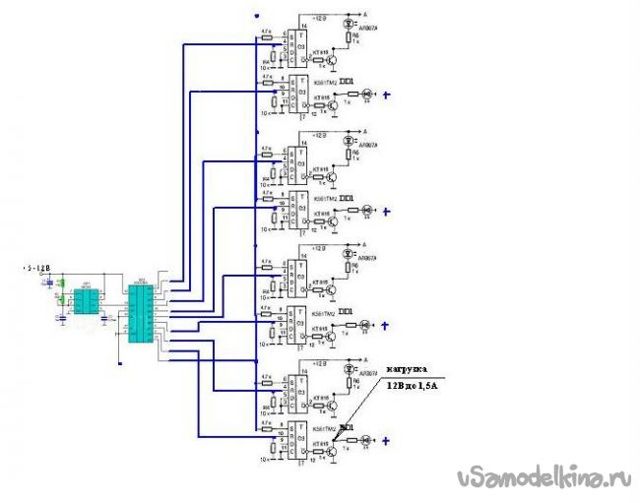

Принципиальная схема стоп-сигнала в виде бегущих огней

Стоп-сигнал служит для предупреждения водителей транспортных средств, которые едут сзади, о том, что водитель тормозит. Дополнительный стоп-сигнал со светодиодами очень важен, так как при интенсивном автомобильном движении порой непонятно, загорается стоп-сигнал или горят габариты

Бегущие огни на светодиодах привлекают дополнительное внимание водителей, сработает эффект рекламы. Тем самым, у задних участников движения будет дополнительное время среагировать на торможение (автор видео — evgenij5431)

Далее рассмотрим, как сделать светодиодный стоп-сигнал своими руками. Ниже детально разбирается схема создания меняющихся огней. Для реализации динамичных огней используются красные светодиодные лампы, которые включены попарно. После включения сначала загораются лампочки в центре, а затем расходятся от центра к краям.

Светодиоды управляются попарно. Сначала загораются светодиодные лампочки HL1 и HL2, далее HL3 и HL4. После того, как гаснет предыдущая пара лампочек, зажигается следующая. Лампочки попарно зажигаются до последней пары HL11 и HL12. Когда загорится и потухнет последняя пара, процесс повторяется.

Первые светодиоды находятся в середине, остальные располагаются попарно на равном расстоянии к краям. Реально реализован алгоритм бегущего огня от центра стоп-сигнала к его краям. Можно пофантазировать и придумать другой алгоритм, по которому будет мигать каждая лампочка.

Принципиальная схема бегущих светодиодов

Как сделать бегущий поворотник своими руками

Подробное описание процесса установки и настройки бегущих указателей поворота SkodaOctavia.

Снять светодиодный повторитель поворота с зеркала несложно. Он выглядит таким образом.

светодиодный повторитель поворота

Для монтажа бегущих указателей поворота сперва извлекаем повторители, расположенных в зеркалах. Далее необходимо демонтировать плату со светодиодами, на которой также располагаются токоограничительные резисторы. Для этого нужно оторвать накладку с тыльной стороны повторителя, на которой расположен разъем. Трудностей возникнуть не должно, поскольку она приклеена не очень крепко.

отрываем накладку с тыльной стороны повторителя

На повторителе следует оторвать стекло от корпуса. Далее нужно удалить отражатель, вырезав его по контуру при помощи многофункциональной шлифовальной машинки марки Dremel или другого подобного инструмента. Работу выполнять с особой аккуратностью, поскольку местами его края прилегают к стеклу довольно плотно и есть вероятность повреждения корпуса. После извлечения отражателя на его место необходимо установить плату марки SMD 5730 со светодиодами желтого цвета. Чтобы плата поместилась ее надо немного расслоить и сделать небольшой изгиб, поскольку повторитель имеет довольно изогнутую форму.

Бегущий поворотник для авто

От старой платы нужно отрезать часть, на которой расположен разъем, вставить его в накладку и припаять провода, чтобы в дальнейшем запитать контроллер. Все детали необходимо поместить на место и хорошо проклеить эпоксидным клеем.

Бегущий поворотник для авто

На фото изображена плата от SkodaYeti с SMD-компонентами.

Чтобы отрегулировать время «пробега» светодиодной дорожки необходимо припаять переключатель к контактам 4 и 5 микроконтроллера на плате. После того как нужное время найдено, следует запаять одну или несколько соответствующих перемычек взамен переключателя. Если оба вывода будут соединены с массой, то наименьшее время между вспыхиванием светодиодов составит 20 миллисекунд. Если контакты будут незамкнуты, то период между вспышками будет равен 35 миллисекундам. Во время работы токоограничивающие резисторы будут сильно разогреваться, но в этом нет ничего страшного. Детали должны быть в SMD-исполнении. В конце статьи можно скачать прошивку, проект, сделанный в программе Proteus, схему плат.

схема повторителя

Решил побаловать моих подписчиков и опубликовать сразу несколько статей, благо без дела не сидел все это время)

На этот раз речь пойдет о плате управления бегущим огнем с заполнением, применяемой для поворотников “аля Ауди”

Реализации в железе нет т.к. была заказана разработка схемы, платы и прошивки, заказчик сам собирает т.к. нужно максимально в сжатые сроки сделать. Мною программа обкатана на макетке, не в Протеусе.

На данный момент уже реализовано две версии прошивки с тремя версиями платы.

Ну а теперь более подробно.

Позволяет реализовать поворотник “бегущий огонь” с заполнением на 9 каналах. Автоматически отключается от АКБ после выключения поворотников и не потребляет ток. Имеет функцию удлинителя поворотов

(“лентяйка”). Можно подключить лампу через встроенный полевой транзистор, так избавляемся от проблемы асинхронной работы бегущего огня и лампы поворотника. Время свечения лампы поворотника при этом можно менять в довольно большом диапазоне.

Схема и принцип её работы

В центре принципиальной электрической схемы расположен МК ATtiny2313, к 13-ти выводам которого подключены светодиоды. В частности, для управления свечением полностью задействован порт В (PB0-PB7), 3 вывода порта D (PD4-PD6), а также PA0 и PA1, которые остались свободными из-за применённого внутреннего генератора. Первый вывод PA2 (Reset) не принимает активного участия в схеме и через резистор R1 соединён с цепью питания МК. Плюс питания 5В подаётся на 20-й вывод (VCC), а минус – на 10-й вывод (GND). Для исключения помех и сбоев в работе МК по питанию установлен полярный конденсатор С1.

С учётом небольшой нагрузочной способности каждого вывода подключать следует светодиоды, рассчитанные на номинальный ток не более 20 мА. Это могут быть как сверхъяркие led в DIP корпусе с прозрачной линзой, так и smd3528. Всего их в данной схеме бегущих огней 13 шт. В качестве ограничителей тока выступают резисторы R6-R18.

Через цифровые входы PD0-PD3, а также с помощью кнопок SB1-SB3 и переключателя SA1 производится управление работой схемы. Все они подключены через резисторы R2, R3, R6, R7. На программном уровне предусмотрено 11 различных вариаций мигания светодиодов, а также последовательный перебор всех эффектов. Выбор программы задаётся кнопкой SB3. В пределах каждой программы можно изменять скорость её выполнения (мигания светодиодов). Для этого переключатель SA1 переводят в замкнутое положение (скорость программы) и кнопками увеличения (SB1) и уменьшения (SB2) скорости добиваются желаемого эффекта. Если SA1 разомкнуть, то кнопки SB1 и SB2 будут регулировать яркость светодиодов (от слабого мерцания до свечения на номинальной мощности).

Поделки своими руками для автолюбителей

Всех приветствую сегодня рассмотрим простую конструкцию бегущей строки на светодиодах с возможностью регулировки скорости приключений.

Схема.

Схема состоит и задающего генератора на базе задающего таймера NЕ 555, который включен по схеме низкочастотного генератора прямоугольных импульсов и микросхемы CD 4017 наш аналогК561ИЕ8.

Микросхема CD 4017 из себя представляет десятичный счётчик дешифратор позволяющий переводить двоичный код в электрический сигнал. Она имеет 10 выходов и 1 ход каждый импульс на входе заставляет микросхему последовательно переключать выходы, притом в каждой промежуток времени открыть только один выход.

Нагружая выхода микросхемы светодиодами и подавая последовательность импульсов на вход мы можем наблюдать поочерёдное переключение светодиодов, при том чем выше частота входных импульсов, тем быстрее будут переключаться светодиоды.

На вход можно подавать импульс с любого генератора хоть мультивибратора, в нашем случае импульсы образует микросхема NЕ 555, а путем вращения переменного резистора R1 можно изменять частоту импульсов и скорость переключения светодиодов в целом.

Микросхема имеет 10 выходов, а значит можно подключать 10 светодиодов при том можно использовать даже линейку из двух или трех последовательно соединенных светодиодов.

Я немножко не рассчитал диаметр светодиодов и они при вертикальной установки попросту не влезли, поэтому пришлось их слегка подточить, учитывайте это при сборке, либо используйте MSD светодиоды, которые можно припоять со стороны печатной платы.

Печатная плата с первого взгляда может показаться сложной, но это не так, кстати в конце статьи есть ссылка на скачивание платы.

Схема может работать с пятидесятипроцентным разбросом номиналов используемых компонентов

Обратите внимание на токограничивающие резисторы для светодиодов в моем случае их количество равно количеству светодиодов, но можно ограничиться всего одним общим резистором

Микросхемы были установлены на панельки беспаячного монтажа, особого смысла в этом нет, просто в моем случае иногда приходится повторно использовать компоненты со старых проектов, а понимаете позволяет быстро извлечь микросхемы без использования паяльника. Диапазон питающих напряжений от пяти до двенадцати вольт, ток потребления от источника в 9 вольт меньше и десяти миллиампер. Собирайте наслаждайтесь, радуйте и удивляйте близких тем более, что применение данной схемы может быть где угодно, например у меня знакомый на этой основе сделал поворотники в автомобиле, очень красиво смотрятся.

Плата в формате .lay;

Автор; АКА КАСЬЯН

Популярное;

• Индикатор аудио сигнала, простая схема
• Автомобильный стробоскоп простая схема для сборки своими руками
• Динамические поворотники на микроконтроллере своими руками
• Простой и точный индикатор заряда-разряда АКБ
• Схема зарядного устройства для восстановления АКБ реверсивным током
• Стабилизатор тока для светодиодов
• Делаем светодиодную лампу своими руками
• Простой регулятор напряжения на LM317, схема

Комплектация и технические характеристики

Для удобства покупателей заботливые производители собрали полноценный набор RunLed. В него входят следующие необходимые элементы:

• Многофункциональная светодиодная лента (из нетоксичного силикона);
• Блок управления RGB-подсветкой (даёт красный, зелёный и синий цвета);
• Супер-скотч двухсторонний;
• Инструкция с иллюстрациями;

Читать далее: Салон ВАЗ 2101 перетяжка ремни безопасности какие сиденья поставить инструкции с фото и видео

В руководстве описаны все возможные режимы работы устройства: сигнализация во время аварии, стоп-сигнал, повороты налево/направо и подсветка во время езды. Там же находится схема подключения проводов.

Инструкция, как сделать динамический бегущий поворотник для автомобиля своими руками (схема)

Многие автолюбители, чтобы улучшить внешний вид своей машины, тюнингуют свою «Ласточку» светодиодными огнями

Одним из вариантов тюнинга является бегущий поворотник, который обращает внимание на себя других участников движения. В статье приводится инструкция по установке и настройке поворотников с бегущими огнями

Инструкция по сборке

Светодиодные лампы – это полупроводниковые элементы, светящиеся под воздействием электрического тока. Основной элемент в них – кремний. В зависимости от того, какие примеси используются, меняется цвет лампочек.

Инструменты и материалы

Чтобы изготовить бегущий поворотник своими руками, понадобятся следующие инструменты:

• паяльник;
• бокорезы или плоскозубцы;
• паяльник и материал для пайки;
• тестер.

Из расходных материалов нужно приготовить стеклотекстолит. Он нужен для изготовления печатной платы, на которой будет размещаться полупроводниковый элемент. Выбираются необходимые светодиоды.

В зависимости от характеристик светодиоды и значений тока и напряжения бортовой сети, рассчитываются характеристики защитных резисторов.

Используя расчеты, подбираются остальные компоненты сети (автор видео — Евгений Задворнов).

Последовательность выполнения работы

Перед тем, как сделать поворотники, нужно выбрать подходящую схему.

Схема изготовления бегущих поворотников

Затем на основании схемы изготовить печатную плату и нанести на нее разметку для размещения будущих элементов.

Сборка состоит из последовательности действий:

Сначала следует обесточить авто, отключив отрицательную клемму от АКБ.
Далее необходимо снять старые указатели поворотов и аккуратно их разобрать.
Старые лампочки следует выкрутить.

Места стыков следует очистить от клея, обезжирить, вымыть и дать просохнуть.
На место каждого старого элемента устанавливается новый поворотник бегущий огонь.
Далее сборка и установка фонарей производится в обратном порядке.

После установки подключаются провода.

На следующем этапе в сеть включается дополнительный стабилизированный источник питания. На его вход поступает питание с промежуточного реле, а выход соединяется с диодом. Разместить его лучше в панели приборов.

При подключении светодиодов необходимо следить, чтобы анод был подключен к плюсу источника питания, а катод – к минусу. Если подключение будет выполнено неправильно, полупроводниковые элементы не будут светиться и даже могут сгореть.

Гибкие светодиодные ленты ДХО

Особенности установки и настройки бегущих указателей поворота

Можно установить динамические поворотники вместо обычных светодиодов. Для этого извлекаются повторители из зеркал, демонтируется плата со светодиодами и токоограничительными резисторами. На повторителе нужно оторвать стекло от корпуса. Затем следует аккуратно вырезать отражатель и удалить его.

На место удаленного отражателя устанавливается плата SMD 5730, на которой расположены желтые светодиоды. Так как у повторителя изогнутая форма, то плату придется расслоить и немного изогнуть. У старой платы нужно отрезать часть с разъемом и припаять ее для подключения контроллера. Далее все компоненты возвращаются на место.

Для регулировки времени бегущих светодиодных огней к микроконтроллеру припаивается переключатель. Когда найдена подходящая скорость, вместо переключателя припаиваются перемычки. При соединении двух выводов с массой минимальное время между вспышками светодиодов составит 20 мс. При замыкании контактов это время составит 30 мс.

Светодиодный динамический поворот

Цена вопроса

Можно изготовить поворотник бегущий огонь из дневных ходовых огней. Их стоимость составляет 600 рублей.

В качестве источников света в этом случае можно взять «пиксельные» RGB светодиоды в количестве 7 штук на каждый бегущий поворотник. Стоимость одного элемента составляет 19 рублей.

Для управления светодиодами необходимо приобрести Arduino UNO стоимостью 250 рублей. Таким образом, общая стоимость составит 1060 рублей.

Видео «Изготовление бегущих поворотников с ДХО»

В этом видео рассказывается, как изготовить бегающий поворотник из ДХО своими руками (автор ролика – AutoFeel).

• Пособие, как сделать стоп-сигнал с бегущими огнями своими силами
• Делаем автоподелку — мастерим звуковой сигнализатор поворотов для своей «Ласточки»
• «Комфортные», «ленивые» или «вежливые» указатели поворота: сделай сам!

Для каких электрических схем подойдет вежливый поворотник на Arduino

Прежде чем пуститься во все тяжкие по поводу производства вежливого поворотника, необходимо понять, для каких электрических схем подключения он подойдет без доработки электрической схемы в автомобиле. Здесь нам представляются два основных различных по принципу варианта. Первый, когда поворотники включаются при подключении их в качестве нагрузки. То есть включение происходит за счет коммутации цепи ламп указателей поворота, в которой стоит и сам рычаг указателей поворота, именно он и замыкает цепь, после чего и происходит срабатывание. В этом случае использовать наш вариант не получится, так как при размыкании рычагом цепи с лампами, мы сразу отключаем возможность световой индикации, даже если на сам рычаг и будет приходить сигнал, то дальше он просто не уйдет. Второй вариант именно наш, когда есть управляющие сигналы и есть выходняе силовые сигналы. В этом случае вместо штатной релюшки можно поставить как раз схему, которую мы и хотели бы предложить вашему вниманию.

Реле силовой модуль которые можно приобрести в интернете для управления силовой нагрузкой

Как сделать своими руками динамические поворотники (с накоплением) из KIT DIY набора с AliExpress

В этой статье описано как своими руками сделать на базе конструктора более интересную схему динамических поворотников в авто или на гирлянды и т.д.Как то заказал себе KIT DIY наборчик с AliExpress –бегущие огни на светодиодах (ссылка на набор) . Привлекла смешная цена в 63 рубля и возможность потренироваться в пайке SMD радиоэлементов. Этот конструктор состоит из печатной платы размером 20х55мм и соответственно набора необходимых радиодеталей. На плате обозначены места установки всех компонентов и их номиналы, так что трудностей с монтажом особых нет.

• Весь процесс изготовления и работу схемы можно посмотреть в видео:
• -набор бегущие огни на микросхеме CD4017 или К561ИЕ8 (ссылка на набор);

Перечень инструментов и материалов-отвертка;- ножницы;-паяльник;-кембрик;-аккумуляторная батарея от сотового телефона;-блок питания на 12В;-соединительные провода;-фольгированный текстолит для печатной платы;-микросхемы К561ТМ2;-резисторы;-транзисторы КТ815(или аналоги);-светодиоды.

Шаг первый. Распайка печатной платы набора с AliExpress.

Все что необходимо это распаять компоненты набора на плату. В виду миниатюрных размеров SMD радиоэлементов использовал «третью руку» с увеличительным стеклом. Сначала распаял резисторы, конденсаторы и другие компоненты схемы кроме микросхем. В конце распаиваем микросхемы и светодиоды.Данная схема работает от 3 до 15В.

Генератор импульсов собран на микросхеме NE555, далее импульсы подаются на десятичный счетчик с дешифратором -микросхема CD4017 (К561ИЕ8), к десяти выходам которой подключены светодиоды через токоограничительные резисторы. Скорость переключения бегущих огней регулируется подстроечным резистором.

Схема конструктора.

У меня схема заработала при первом включении.

Шаг второй. Модернизация схемы бегущих огней.

Позже в процессе экспериментов вышла из строя микросхема CD4017. По быстрому на проводах пришлось заменить ее на отечественный аналог К561ИЕ8. Хотелось получить более интересные световые эффекты бегущих огней. В результате собрал еще одну печатную плату с триггерами К561ТМ2 и силовыми ключами на КТ815.

Импульс с каждого выхода К561ИЕ8 подается на вход триггера по принципу «защелка» то есть на выходе триггера сигнал остается постоянным до прихода импульса сброса с ноги 11 микросхемы CD4017(К561ИЕ8). За цикл вкючатся 9 каналов . Силовые ключи на транзисторах КТ815 предназначены для подключения нагрузки до 1-1,5А.

Если нужно подключать более мощную нагрузку то надо заменить КТ815 соответственно на более мощные транзисторы. Так как я применил четыре микросхемы К561ТМ2 то получилась схема на восемь каналов.

В данной схеме можно получить 9 каналов управления светодиодами, но тогда надо добавить в схему еще одну микросхему К561ТМ2, подключив один триггер(микросхема К561ТМ2 состоит из двух триггеров),а также добавить один транзисторный ключ.

Схема после переделки..

Для проверки работы подключил к каждому из восьми каналов куски светодиодной ленты с тремя светодиодами.Заменил подстроечный резистор 50кОм на 470кОм чтобы расширить пределы регулировки частоты импульсов. Нашел в гараже старый плафон от поворотников, накрыл им светодиодную ленту. Световой эффект получился вроде неплохой.Вот такая получилась конструкция выходного дня. Было интересно обкатать новую схему, поэтому все делалось по быстрому. В перспективе можно будет сделать новую общую печатную плату. Сделать самостоятельно такие бегущие огни на светодиодах по силам начинающему без больших затрат времени и финансов. А где применить их это уже решайте сами.

На весь работу пошло пару выходных вечеров и 63 рубля (набор с Алиэкспресс 63р.). Остальные комплектующие у меня были в наличии.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

9

Идея

7.2

Описание

6.8

Исполнение

Итоговая оценка: 7.67
