Как узнать какая у компьютера шина

Шина — данные

Шина данных — это основная шина, которая используется для передачи информационных кодов между всеми устройствами микропроцессорной системы.
 

Шина данных — это основная шина, ради которой и создается вся система. Количество ее разрядов ( линий связи) определяет скорость и эффективность информационного обмена, а также максимально возможное количество команд.
 

Шина данных всегда двунаправленная, так как предполагает передачу информации в обоих направлениях. Наиболее часто встречающийся тип выходного каскада для линий этой шины — выход с тремя состояниями.
 

Шина данных и память данных ( ОЗУ) — имеют ширину 8 бит, а программная шина и программная память ( ПЗУ) имеют ширину 14 бит. Такая концепция обеспечивает простую, но мощную систему команд, разработанную так, что битовые, байтовые и регистровые операции работают с высокой скоростью и с перекрытием по времени выборок команд и циклов выполнения. Двухступенчатый конвейер обеспечивает одновременную выборку и исполнение команды. Все команды выполняются за один цикл, исключая команды переходов.
 

Шина данных — эти сигналы обеспечивают двунаправленную шину данных для доступа к внешней памяти программ.
 

Шина данных предназначена для перемещения данных внутри компьютера, например между запоминающим устройством и процессором.
 

Шины данных, адреса, управлении и прерывания образуют системную шину, а показанная на рис. 19 схема — микропроцессорный модуль, который представляет собой мощную вычислительную систему. Данные по системной шине передаются одинаково у МП КМ1810ВМ87 и ЦП; сигналы состояния, адреса и данных полностью идентичны.
 

Шина данных работает в режиме двунаправленной передачи. Это означает, что по ней можно передавать слова в обоих направлениях, но, разумеется, не одновременно: требуется применение специальных буферных схем и мультиплексного режима1 обмена данными между микропроцессором и внешней памятью.
 

Шина данных — двунаправленная шина, по которой данные могут на правляться либо в микропроцессор, либо нз него ( на рнс. По такой шине данные невозможно одновременно передавать в обоих направлениях. Эти процедуры разнесены во времени в результате применения временного мультиплексирования.
 

Шина данных является двунаправленной, как частично и шина управления. От МП по ША передаются адреса соответствующих внешних устройств ( ВУ) и памяти. Объем адресуемой памяти колеблется от 64К до Ш слов с разрядностью от 8 до 32 бит.
 

Шина данных — двунаправленная, ибо каждый функциональный узел ( кроме ПЗУ) должен как принимать, так и передавать информацию.
 

Шина данных ( Д) включает в себя 16 двунаправленных линий для обмена 16-разрядными словами или байтами.
 

Определение разрядности процессора

Существует множество способов, как определить разрядность процессора. Посмотреть информацию о ней можно либо при помощи программных средств, либо средств BIOS; в крайнем случае, можно просто увидеть маркировку ЦП и уже по ней определить, сколько же бит отводится на обработку данных. Иногда эту информацию получить совсем просто: например, если количество ядер ЦП больше одного, то этот ЦП – 64 разрядный.

Через командную строку

Один из самых эффективных способов, как определить разрядность процессора без использования дополнительных средств. Для его реализации следует запустить командную строку – открыть в меню «Пуск» пункт «Выполнить» (или нажать Win+R на клавиатуре) и в появившемся окне набрать команду «cmd»,после чего нажать «Ввод».

Откроется консоль командного процессора. В ней следует ввести команду «systeminfo». Результатом её выполнения будет длинный перечень параметров системы. Интересующий нас пункт называется «Процессор(ы):» В нём будет написано название модели ЦП. И обязательно указана его битность (либо цифрами 32 или 64, либо надписями «х86» или «х64»).

Через свойства компьютера

Можно определить, какую разрядность поддерживает процессор, посмотрев свойства системы.

Один из способов сделать это – войти в параметр «Система» панели управления и там, в разделе «Тип системы» можно будет увидеть её разрядность. Если она равна 64, то и ЦП тоже 64 битный.

Однако, как уже было сказано ранее, поскольку на 64 разрядный ЦП может быть поставлена 32 разрядная система, необходимо будет уточнить тип используемого ЦП. Для этого следует зайти в «Диспетчер устройств», ссылка на который есть на той же странице, в «Устройствах» выбрать ЦП и открыть в его свойствах вкладку «Сведения».

В этой вкладке интересующий нас параметр называется «ИД оборудования». В нём будет указан тип используемого процессора – 64 или 32 разрядный.

Альтернативой является исследование свойств устройства, называемого в Диспетчере устройств «Компьютер». В нём может содержаться описание применяемого типа ПК с указанием его битности.

Аналогично свойствам процессора, следует зайти в свойства компьютера и во вкладке «Сведения» посмотреть описание устройства. Параметр может также называться «Выводимое имя». В любом случае, в нём будет присутствовать либо надпись «х86», либо «х64», что и будет соответствовать битности используемого ЦП в 32 или 64 соответственно.

Узнать разрядность через интернет

Для этого достаточно набрать в строке поиска фразу «узнать разрядность онлайн». Первые 5-10 результатов поиска дадут ссылки на сайты, определяющие этот параметр. После этого следует перейти на этот сайт и активный контент автоматически опознает количество разрядов ЦП и версию ОС.

Через BIOS

Самый простой способ, не требующий наличия программного обеспечения вообще. При загрузке ПК следует войти в BIOS, нажав F2 или Del. Далее следует выбрать раздел «System Settings», «Main» или «CPU Settings» – в зависимости от производителя BIOS он может называться по-разному, и посмотреть значение параметра «Processor Type». В нём будет указана фирма производитель, модель ЦП, его частота и разрядность.

2 Системныеблоки корпуса персональных компьютеров

Системные
блоки IBM РС выполняются в различных
геометрических вариантах. Так по форме,
расположению внутренних узлов, рабочему
положению и размерам, обычно, выделяют
корпуса с вертикальным и горизонтальным
пространственным расположением элементов.

Корпуса с
горизонтальным расположением делят на типы:
нормальный (normal), малый (baby)
и сверх малый (slim)

Корпуса
с вертикальным расположением называют
типом башня (tower) и делят на виды: 1 – малый (mini
tower), 2 – средний (midi tower) и 3 – большой (big tower).
Как правило, корпуса такого исполнения
отличаются друг от друга видом передней
панели и общей полезной высотой, в то время
как, их ширина, длинна и глубина различаются
незначительно. На передней панели
системного блока располагаются некоторые
элементы управления, а именно: тумблер-выключатель
напряжения питания сети (Power), кнопка сброса
– перезагрузки (Reset), кнопка включения/выключения
режима турбирования (Turbo), индикаторы этих
режимов, индикатор обращения к жесткому
диску, передние панели дисковых и ленточных
устройств — накопителей информации со
сменными носителями и другие комплектующие
элементы и части устройств, требующие
простого и частого доступа при
использовании.

Внутри
системного блока размещаются основные
внутренние компоненты персонального
компьютера: материнская плата – 3, платы
адаптеров, интерфейсов, контроллеров
устройств, карт, расширений и их разъемы –
10, дисковые накопители – 8 и 13, блок питания
– 6, соединительные шлейфы, шнуры и кабели –
4, 7, вентилятор системы охлаждения
внутренних элементов – 1, вентилятор и
радиатор системы охлаждения центрального
процессора – 2, слоты системной шины – 9,
отверстие разъема клавиатуры – 11 и входной
и выходной разъемы подключения питания – 12
и т.д.. Так как многие компоненты могут быть
интегрированы на материнской плате, то не
все они могут быть представлены как
отдельные комплектующие элементы. Задняя
панель, как правило, содержит панели плат
расширений с разъемами, заглушки разъемов,
вентиляционное отверстие вентилятора
блока питания – 5 и др.

Корпус
может быть выполнен из металла, пластика и
комбинации того и другого. Как правило, все
комплектующие элементы, расположенные
внутри системного блока, крепятся изнутри к
металлической раме – 3, состоящей из днища
– 8, задней панели – 3 и передней панели – 7,
на которую затем надевается кожух – 2. В
передней панели имеется одно или несколько
окон – 1, предназначенных для вывода на
лицевую – переднюю часть управляющих
панелей устройств, требующих постоянного
доступа во время эксплуатации (магнитные,
оптические, магнитооптические дисководы,
ленточные накопители и др.). Задняя панель,
также, имеет отверстия и окна для вывода на
заднюю часть системы охлаждения блока
питания – 4, разъемов интерфейсов
периферийных устройств – 5, заглушек плат
интерфейсных карт – 6.

Топология и ее многозначительность

Топология сети позволяет определить не только физическое расположение компьютеров, но, что еще более важно, обеспечивает характер связи между ними, а также различные особенности распространения сигналов через сеть. Именно характером связи можно определить то, насколько отказоустойчивой является сеть, а также узнать требуемую сложность сетевой аппаратуры и наиболее актуальный метод управления обменом и множество других параметров

Если в литературе рассматривается топология локальных сетей «шина» или же другие технологии, то может предусматриваться четыре абсолютно разных понятия, которые относятся к разным типам сетевой архитектуры:

• Физическая – схема расположения компьютеров, а также прокладки объединяющих их кабелей. В таком ключе пассивная «звезда» не имеет никаких отличий от активной, в связи с чем технология чаще всего называется просто «звезда».
• Логическая – структура связей, а также то, каким образом сигналы распространяются по сети. Данное определение топологии, наверное, можно назвать наиболее правильным.
• Управления обменом – принцип, а также последовательность передачи права на расторжение сетевой связи между определенными компьютерами.
• Информационная – направление информационных потоков, которые передаются через сеть.

К примеру, сеть, имеющая физическую и логическую топологию формата «шина», может в качестве управления использовать эстафетную технологию передачи права захвата сети, а также обеспечить одновременную передачу всех данных через определенный выделенный компьютер. И в таком содержании представлять собой технологию «звезда».

6. Шина PCI.

находятся
как бы в общем адресном
пространстве. Общее пространство
эмулируется с помощью таблицы
отображения адресов GART (Graphic Address Remapping
Table) блоками по 4 Кб. Таким образом копировать
данные из основной памяти в видеопамять
уже не требуется, этот процесс называют
AGP-текстурированием.
10. Шина PCI
Express.

Слоты PCI Express x4, x16, x1, опять x16,
внизу — стандартный 32-разрядный слот PCI
на материнской плате. использующая программную
модель шины PCI и высокопроизводительный физический
протокол, основанный на последовательной
передаче данных. Шина PCI Express нацелена на использование
только в качестве локальной шины.
Высокая производительность шины PCI Express
позволяет использовать её вместо шин AGP и тем более PCI и PCI Express заменила эти шины в ПК
Масштабируемость и универсальность — вот две основные
концепции, заложенные в архитектуре новой
шины PCI Express.
Универсальность шины PCI Express должна заключаться в том,
чтобы она заменила шину, связывающую
северный мост чипсета с графическим адаптером,
шину, объединяющую северный и южный мосты
чипсета, а также PCI-шину.
Масштабируемость шины PCI Express состоит в том, что шина позволяет
наращивать пропускную способность от
2,5 Гбит/с вплоть до 10 Гбайт/с (80 Гбит/с).
Для подключения устройства PCI Express используется двунаправленное последовательное
соединение точка-точка (lane), это отличается от
PCI, в которой все устройства подключаются
к общей 32-разрядной параллельной однонаправленной
шине.
11. Шина АТА
и Serial ATA.
ATA (Advanced Technology Attachment) — интерфейс подключения накопителей (например, жёстких дисков или оптических приводов) Он ограничивает емкость одного накопителя
504 Мбайт. ATA стали именовать Parallel ATA, имея
в виду, способ передачи данных по 40-жильному
кабелю.
Serial ATA позволяет передавать
информацию со скоростью 1.2 Gbps,
то есть 150 MBps. Один канал —
одно устройство, никаких перемычек, у шлейфа два оконечных разъема
— один для контроллера, второй для винчестера
(CD, DVD, etc). В современных компьютерах все
чаще стала использоваться SАТА шина, результатом
этого стало не только увеличение пропускной
способности, но и изменение внешнего
вида. Внешний вид шины стал более эргономичен
и удобен в использовании.
12. Шина USB.

USB (Universal Serial Bus) — универсальная
последовательная шина, предназначенная
для периферийных устройств.
Шина USB представляет собой последовательный интерфейс передачи данных для среднескоростных
и низкоскоростных периферийных устройств.
USB-кабель представляет собой две витые
пары: по одной паре происходит
передача данных в каждом направлении
(дифференциальное вкл и т.д……………..

Требования безопасности ПУЭ

Система электропитания в идеале составляется по схемам, которые рекомендованы правилами устройства электроустановок (ПУЭ). В жилое помещение или на отдельный объект подключается силовой кабель, а уже последующая его разводка внутри здания обеспечивается с помощью распределительного щитка. Для удобства такой разводки и применяется нулевая шина. Проще говоря, такое устройство представляет собой усиленный проводник в контактной зоне по открытому типу. К нему подключаются нулевые проводники при помощи винтовых соединителей.

Распространенная конструкция шины — брусок прямоугольной формы, произведенный из прочного металла с характерной проводимостью: латунь, сплавы с медью.

Использование общей нулевой шины для подключения нуля и заземления приведет к замыканию. Стоит понимать отличие между разделением и объединением по типу PE и N.

Адресное пространствомикропроцессорного устройства.

Адресное пространство микропроцессорного
устройства изображается графически
прямоугольником, одна из сторон которого
представляет разрядность адресуемой ячейки
этого микропроцессора, а другая сторона — весь
диапазон доступных адресов для этого же
микропроцессора. Обычно в качестве
минимально адресуемой ячейки памяти
выбирается восьмиразрядная ячейка памяти (байт).
Диапазон доступных адресов
микропроцессора определяется разрядностью шины
адреса системной шины. При этом минимальный
номер ячейки памяти (адрес) будет равен 0, а
максимальный определяется из формулы:

Для шестнадцатиразрядной шины это будет число
65535 (64K). Адресное пространство этой шины и
распределение памяти микропроцессорной
системы, изображЈнной на рисунке 1, приведено на рисунке
2, а
распределение памяти микропроцессорной
системы, изображЈнной на рисунке 1, приведено на рисунке
3.

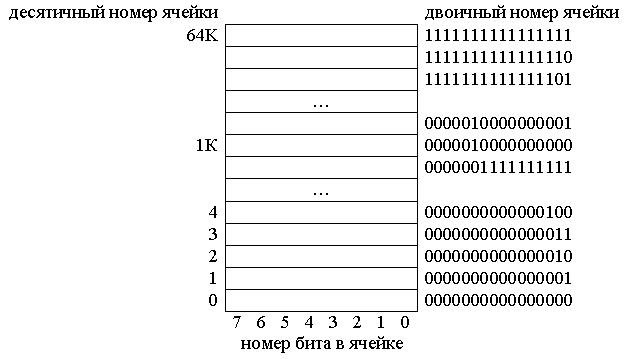

Рисунок 2. Адресное пространство шестнадцатиразрядной
шины адреса.

Рисунок 3. Распределение памяти микропроцессора с
шестнадцатиразрядной шиной адреса.

Микропроцессоры после включения питания и
выполнения процедуры сброса всегда начинают
выполнение программы с определЈнного адреса,
чаще всего нулевого. Однако есть и
исключения. Например процессоры, на основе
которых строятся универсальные компьютеры
IBM PC или Macintosh стартуют не с нулевого адреса. Программа должна храниться
в памяти, которая не стирается при выключении
питания, то есть в ПЗУ.

Выберем для
построения микропроцессорной системы микросхему ПЗУ
объЈмом 2 килобайта, как это показано на
рисунке 1. При рассмотрении построения
блока обработки сигналов мы договорились, что
процессор после сброса начинает работу с
нулевого адреса, поэтому разместим ПЗУ в
адресном пространстве начиная с нулевого адреса. Для того, чтобы нулевая ячейка
ПЗУ оказались расположенной по нулевому адресу адресного
пространства микропроцессора, старшие
разряды шины адреса должны быть равны 0.

При построении схемы необходимо
декодировать старшие пять разрядов адреса (определить,
чтобы они были равны 0). Это выполняется при помощи дешифратора
адреса, который в данном случае вырождается в
пятивходовую схему «ИЛИ-НЕ» Это связано с
тем, что внутри ПЗУ уже есть одиннадцативходовый
дешифратор адреса. При использовании
дешифратора адреса, обращение к ячейкам
памяти выше двух килобайт не приведЈт к
чтению ячеек ПЗУ, так как на входе выбора
кристалла CS уровень напряжения останется
высоким.

Теперь подключим микросхему ОЗУ. Для
примера выберем микросхему объЈмом 8 Кбайт.
Для выбора любой из ячеек этой микросхемы
достаточно тринадцатибитового адреса,
поэтому необходимо дополнительно
декодировать три оставшихся разряда адреса.
Так как начальные ячейки памяти адресного
пространства уже заняты ПЗУ, то  использовать нельзя. Выберем
следующую комбинацию цифр 001 и используем
известные нам принципы .
Дешифратор адреса выродится в данном
случае в трЈхвходовую схему «И-НЕ» с
двумя инверторами на входе. Схема этого
дешифратора приведена на рисунке 1.
ПриведЈнный дешифратор адреса
обеспечивает нулевой уровень сигнала на
входе CS только при комбинации
старших бит 000

Обратите внимание, что так как объЈм ПЗУ
меньше объЈма ОЗУ, то между областью
адресов ПЗУ и областью адресов ОЗУ
образовалось пустое пространство
неиспользуемых адресов памяти

 И, наконец, так как все
микропроцессоры предназначены для
обработки данных, поступающих извне, то в
любой микропроцессорной системе должны
присутствовать порты ввода-вывода.
Порт ввода-вывода отображается в адресное
пространство микропроцессорного
устройства как одиночная ячейка памяти,
поэтому порт ввода вывода можно разместить
по любому свободному адресу. Проще всего
построить дешифратор числа FFFFh. В этом
случае дешифратор превращается в обычную 16-ти
входовую схему «И-НЕ», поэтому и
выберем эту ячейку памяти в адресном
пространстве микропроцессора для
размещения порта ввода-вывода.

Внешняя шина — данные

Внешняя шина данных выходит за пределы МП. Эти шины обеспечивают пропуск кодовой комбинации ( слова) на число разрядов, на которое рассчитан данный МП. У наиболее распространенных однокристальных МП ширина шины данных или магистрали составляет восемь разрядов. Связь внутри МП и с внешними устройствами осуществляется также с помощью шины адреса и шины управления.
 

Микросхемы представляют собой 16-битовый микропроцессор с 8-битовой внешней шиной данных ( центральное процессорное устройство с байтовым принципом организации) и предназначены для перевода аппаратных средств, построенных на К580ВМ80 и К580ВМ85, на программную среду К1810ВМ86 для повышения производительности. Различия состоят в изменении разрядности шины данных и соответствующих изменениях структуры и работы шинного интерфейса. БНЕзаме-нена линией состояния SSO, так как К1810ВМ88 может обращаться только к байтам и надобность в сигнале разрешения старшего байта шины SHE отпадает.
 

Как и процессор 8086, 80286 имеет 16-разрядную внешнюю шину данных и 6-байтный конвейер команд. Однако быстродействие процессора 80286 при тактовой частоте 12 5 МГц примерно в 6 раз выше, чем у 8086 с тактовой частотой 5 М Гц. Это достигается за счет усовершенствованной архитектуры и снижения количества тактов на одну команду.
 

Интегральная схема KJ810BM88 представляет собой 16-битовый микропроцессор с 8-битовой внешней шиной данных. Он предназначен прежде всего для перевода аппаратных средств, построенных на базе МП К580ВМ80 и К580ВМ85, на программную среду МП К1810ВМ86 с целью повышения производительности этих средств. Микропроцессоры ВМ86 и ВМ88 имеют аналогичную архитектуру и одинаковую систему команд. В ВМ88 сохранены 16-битовые общие и сегментные регистры, АЛУ для обработки 16-битовых операндов, сумматор для вычисления 20-битового физического адреса и средства поддержки многопроцессорных систем. Различия между этими двумя МП состоят в изменении разрядности шины данных и соответствующих изменениях структуры и работы шинного интерфейса.
 

Буферы данных и буферы адреса обеспечивают связь центрального процессора с внешними шинами данных и адреса. Особенность буферов состоит в том, что в каждом разряде они используют логические элементы с тремя состо-яниями.
 

Промежуточное положение между 8-разрядными и обычными 16-разрядными занимают 16-разрядные МП с 8-разрядной внешней шиной данных. Они представляют собой специальные модификации обычных 16-разрядных МП и обладают практически той же вычислительной мощностью, но в них используются более дешевые аппаратные схемы управления шиной.
 

Обмен 8-разрядными командами и данными между микропроцессором и внешними устройствами производится по 8-разрядной внешней шине данных DO — D7 через буферный регистр данных, который может находиться в трех состояниях — О, 1 и с высоким выходным сопротивлением, т.е. когда он отключается от внешней шины данных.
 

Буферный регистр данных используется для временного хранения выбранного из памяти слова перед выдачей его во внешнюю шину данных. Его разрядность определяется количеством байтов информационного слова.
 

Как показано в табл. 2.5, в 1986 г. были выпущено много новых ПЦОС-СБИС; некоторые из них снабжены 32-разрядными внешними шинами данных, а в некоторых предусмотрена возможность арифметической обработки с плавающей запятой. Хорошим показателем производительности ПЦОС-СБИС является время выполнения 1024-точечного комплексного быстрого преобразования Фурье ( БПФ), так как этот вид обработки весьма характерен для многих применений.
 

Обмен 8-разрядными командами и данными между микропроцессором и внешними устройствами производится по 8-разрядной внешней шине данных DO — D7 через буферный регистр данных, который может находиться в трех состояниях — О, 1 и с высоким выходным сопротивлением, т.е. когда он отключается от внешней шины данных.
 

Снаружи процессор представляет собой 32-битовое устройство. Внешняя шина данных к памяти является 64-битовой, удваивая количество данных, передаваемых в течение одного шинного цикла.
 

Обмен кодами между памятью команд, памятью данных, периферийными устройствами и МП осуществляется через двунаправленный буфер шины данных. Последний изолирует внешнюю шину данных от внутренней. Это позволяет упростить подключение к одной шине нескольких устройств.
 

Аппаратная реализация компьютера

Периферийные устройства подключаются к шине не напрямую, а через свои контроллеры (адаптеры) и порты примерно по такой схеме:

 Контроллеры  представляют собой наборы электронных цепей, которыми снабжаются устройства компьютера с целью совместимости их интерфейсов. Контроллеры, кроме этого, осуществляют непосредственное управление периферийными устройствами по запросам микропроцессора.

Порты устройств представляют собой некие электронные схемы, позволяющие подключать периферийные устройства компьютера к внешним шинам микропроцессора.
Портами также называют устройства стандартного интерфейса: последовательный, параллельный . Последовательный порт (COM1, COM2) обменивается данными с процессором побайтно, а с внешними устройствами — побитно.

Параллельный порт (LPT)получает и посылает данные побайтно.
К последовательному порту обычно подсоединяют медленно действующие или достаточно удалённые устройства, такие, как мышь и модем. К параллельному порту подсоединяют более «быстрые» устройства — принтер и сканер.
Клавиатура и монитор подключаются к своим специализированным портам, которые представляют собой просто разъёмы.
Сейчас широко используется универсальный USB-порт, обеспечивающий высокоскоростное   подключение различных внешних устройств

Описание шин

Шины бывают параллельными (данные переносятся потактово словами: каждый бит — отдельным проводником) и последовательными (биты данных переносятся поочерёдно по каналу, например, паре проводников).

Большинство компьютеров имеет как внутренние, так и внешние шины. Внутренняя шина подключает все внутренние компоненты компьютера к материнской плате (и, следовательно, к процессору и памяти). Такой тип шин также называют локальной шиной, поскольку она служит для подключения локальных устройств. Внешняя шина подключает внешнюю периферию к материнской плате.

Сетевые соединения, такие, как Ethernet, обычно не рассматриваются как шины, хотя разница больше концептуальная, чем практическая. Появление технологий InfiniBand и HyperTransport ещё больше размыло границу между сетями и шинами.

Итоги

Как мы видим, последовательные интерфейсы пришли в компьютерную индустрию всерьёз и надолго. Не за горами времена, когда такие почётные долгожители, как PCI, IDE(PATA), SCSI, совсем уйдут со сцены, ибо преемники – PCI Express, Serial ATA, Serial Attached SCSI – уже агрессивно отвоёвывают позиции у «старичков». В стане процессорных шин пока паритет – архитектура K8 компании AMD c организацией процессорной шины на основе HyperTransport уже зарекомендовала себя как удачное решение, но и компания Intel с «последней редакцией» параллельной шины FSB (QPB) чувствует себя довольно уверенно и не собирается от неё отказываться.

Что касается возможной войны технологий PCI Express и HyperTransport, то здесь не тот случай – уж слишком разные сферы применения уготованы разработчиками этим решениям. Для вторжения в сферу сверхбыстрых передач у PCI Express недостаточно пропускной способности (максимум 8 ГБ/с для х16 против 41 ГБ/с у HyperTransport). Что касается работы HyperTransport с периферийными контроллерами, то данная шина не обладает для этого достаточными возможностями протоколов в силу своего изначального предназначения – замены процессорной шины, первое упоминание о «горячем» подключении появилось лишь в спецификации HyperTransport 3.0, да и стандартом пока что не предусмотрено внешних разъёмов.
