Настройка актуатора сцепления тойота королла

Почему ломается актуатор сцепления

Самой распространенной причиной выхода из строя актуатора сцепления являются поломки втулок, расположенных на оси червячной шестерни. За счет втулок приводятся в движение шестерни, начинающие вращаться в момент выжима корзины сцепления. Для уменьшения трения на втулки наносится специальное тефлоновое покрытие. Тем не менее, их ресурс не столь велик и ограничивается примерно 100 000 км пробега. Далее тефлоновое покрытие истирается, а вероятность поломки втулок из-за воздействия силы трения существенно возрастает.

При перемещении шестерен происходит сжатие компенсационной пружины. В процессе сжатия вал и втулки подвергаются воздействию большого усилия, варьирующегося от 100 до 150 кг на каждую из втулок (разброс усилия зависит от модели механизма). Поскольку диаметр втулок невелик, их выход из строя вполне объясним.

В процессе работы происходит поворот вала актуатора на небольшой градус. Отсутствие смазки приводит к тому, что вал и втулка взаимодействуют на сухую.

О проблемах с актуатором сцепления можно судить по рывкам, возникающим при переключении передач. Для того чтобы понять причину проблем, необходимо посмотреть узел.

При возникновении серьезной неисправности может возникнуть необходимость в замене других деталей сцепления. Выбор запчастей для роботизированной трансмиссии осуществляется на основании VIN-номера транспортного средства. Этот момент особенно актуален для владельцев японских автомобилей. Менять запчасти автоматических коробок следует с помощью специалистов высокого уровня, обращаясь для этого в дилерские центры продаж и обслуживания авто, укомплектованные необходимым оборудованием.

Отчего возникает скрип актуатора механизма сцепления Веста и как его устранить собственными силами

Досаждающие звуки от механизма управления положением фрикционных дисков, как и вибрация двигателей 21129 и 21179 на холостых оборотах, обычно появляются после полного завершения обкатки. Наиболее часто специфическое акустическое оформление переходных режимов имеет место между 20 000 и 30 000 км пробега.

Причина

Поначалу дефект проявляется непостоянно. Обычно сцепление слегка поскрипывает в сухую теплую погоду, а также на морозе. Подобное поведение является свидетельством того, что на трущихся поверхностях недостаточно смазки. Именно на этой стадии уже необходимо подумывать, чем смазать актуатор сцепления на Веста или какой смазочный состав купить. Игнорирование начальных симптомов неприемлемо – эффект только будет усиливаться, проявляясь в любых погодных условиях.

Замену исполнительного механизма из-за скрипа дилеры производят неохотно. В большинстве случаев представители техцентра активизируют программу запроса на завод о причинах неисправности. Процесс длительный и не всегда результативный. Лишь малый процент дилерских центров безоговорочно производит замену сервопривода на новый.

Менять механизм за свой счет накладно – цена на актуатор сцепления составляет не менее 13 500 рублей. Впрочем, найти новый пока вряд ли получится – в силу дефицитности они поставляются только официалам.

Как устранить

Производитель электроактуаторов для Лада Веста в лице ZF уверенно заявляет – привод необслуживаемый. При скрипе сцепления он рекомендует менять узел в сборе. Народные умельцы считают иначе – сервопривод можно разобрать и смазать. На профильных СТО даже появилась соответствующая услуга, цена которой от 2 000 до 3 000 рублей.

Инструмент

При выполнении операции какие-либо эксклюзивные приспособления не понадобятся. Обычной «гаражной аптечки» вполне будет достаточно на всех этапах демонтажа и сборки узла:

• Вороток с трещеткой.
• Отвертка под насадки или шуруповерт.
• Головки на «10» и «13».
• Рожковые ключи на «13» и «27».
• Насадки на отвертку или шуроповерт Torx 20, 30.

Манипуляции по устранению скрипа актуатора механизма сцепления Лада Веста удобно выполнять на подъемнике, эстакаде или яме. При отсутствии подобных средств поблизости можно воспользоваться хорошим подкатным домкратом и страховочными подставками.

Методика демонтажа

Все работы по нанесению смазывающего состава производятся исключительно на демонтированном сервоприводе. Несмотря на то, что доступ к нему ограничен, снять сборочную единицу просто. Добраться к внутренностям конструкции тоже несложно.

Первоначальная задача – освободить пространство вокруг устройства. Демонтажу подлежат два элемента: корпус воздушного фильтра и защита картера двигателя. Сам актуатор закреплен на черном кронштейне. Снимать привод удобнее в сборе с крепежным элементом по следующей методике:

• Отсоединить питающие колодки (одна расположена сверху, другая – снизу). Делать это проще при открученных креплениях проводки.
• Открутить две гайки со стороны капота и две – из-под днища.
• Снять узел.

Разборка электромеханического привода заключается в отсоединении кронштейна и демонтаже крышки. Все детали закреплены винтами Torx. Выкрутить их быстро и удобно можно при помощи шуруповерта.

Ремонт актуатора Тойота Королла

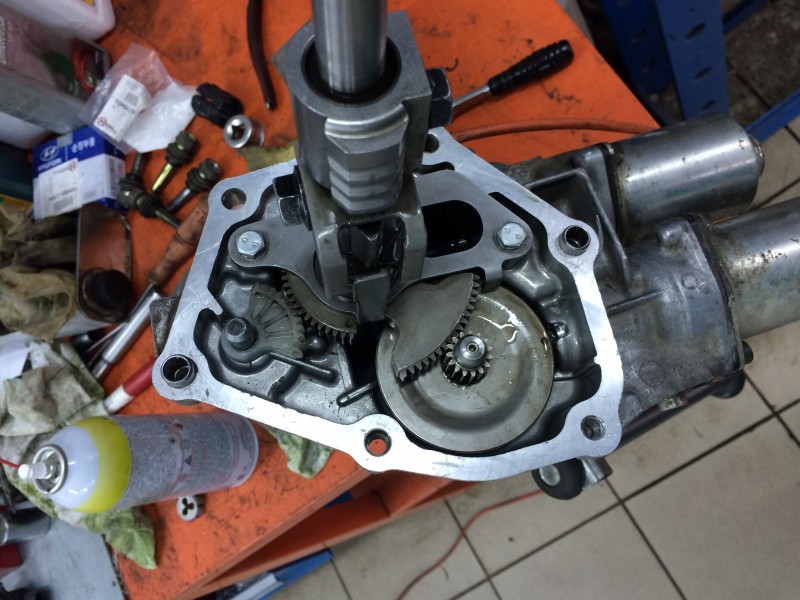

Актуатор Тойота Королла в разобранном виде

Полная замена актуатора сцепления очень дорогое удовольствие. Поэтому рекомендуется выполнить ремонт актуатора Тойота Королла своими руками.

Первый этап подготовки это проверка сцепления. Разгоняем автомобиль до 50-60 километров/час, переключаемся в ручной режим и включаем пятую скорость. При этом нажимаем газ в «пол», если движение стрелки тахометра совпадает со стрелкой спидометра, то сцепление, скорее всего в полном порядке. После данной проверки переходим непосредственно к ремонту.

Определение ошибки ММТ Toyota Corolla

Блок DLC3 с контактами CG и ТС

Останавливаем автомобиль, переводим в положение «N», затем выключаем зажигание и стояночный тормоз. При помощи «скрепки» SST соединяем контакт TC и CG блока DLC3 (как на фото). При включении зажигания уберите ногу с педали тормоза. Произойдет запуск системы диагностики (все лампочки на панели начнут моргать). При возникновении каких-либо ошибок будет моргать «красная шестеренка» с периодичностью и интервалом. Если нет проблем, то моргать будет без длительных промежутков.

Как снять актуатор Тойота Королла?

Для того, что бы добраться к актуатору, нам понадобится снять аккумулятор и площадку под него. Затем разъединяем фишки с датчика и двигателя актуатора. Непосредственно снимаем сам актуатор (необходимо открутить 3 болта).

Первое, что нужно сделать, так это отсоединить двигатель от механизма. Чаще всего внутри находится много пыли и грязи, которые нужно очистить. Выполняем проверку щеток, при необходимости делаем замену (если длина менее трех миллиметров). Для определения нежно ли менять моторчик или нет, осмотрите всю проводку (она должна быть свежей, без налета и не приятного запаха гари).

Разборка актуатора Toyota Corolla

Когда привод у нас в руках начинаем разборку его элементов. Открутите крестовидной отверткой крепежи датчика (обязательно запомните положение, в котором он размещен). Под датчиком находится пластинка с усиками, (гайки на шестерку) необходимо открутить. Затем, что бы наш процесс шел в правильном направлении, нужно выставить положение штока. Для этого возьмите отвертку и покрутите крутящийся элемент в пазу, где находится моторчик привода. Тем самым вы начнете регулировать шток. Выставляем его в положение максимально сжатого внутрь.

Пружина актуатора Тойота Королла

Теперь можно откручивать все болты по кругу и вскрывать крышку. Что бы вытащить шток привода, раскручиваем его и достаем. Удаляем смазывающее и прочищаем весь блок. Делаем диагностику всех элементов и выявляем неполадки. Проще всего вытянуть пружину и собрать (для проверки) весь комплект для проверки. Чаще всего это износ втулок или проблема с самим приводом. Но у каждого по-разному, выявлять причины неисправности нужно индивидуально.

При сборке заменяем смазывающее (температурные характеристики масла -40°С до +250°С). Выполняем обратную процедуру по сбору всех элементов актуатора.

Когда актуатор полностью собран, устанавливаем шток в максимальное положение наружу и «заворот» делаем на пол оборота. На усики устанавливаем датчик и делаем его поворот по часовой стрелке, что бы отверстия болтов элемента совпадали с корпусом. Вилку сцепления хорошо обрабатываем универсальной консистентной смазкой и устанавливаем привод с зазором 5 – 9 миллиметров. Далее делаем установку фишек на двигатель и датчик привода, затем устанавливаем крышку и непосредственно сам аккумулятор.

Выполнение данной процедуры на первый взгляд покажется не легким процессом. Возможно, первый раз будет сложно и не понятно. Но вы наберетесь опыта и будете знать лучше свой автомобиль. Тем более, когда самостоятельно устанавливаешь ремкомплект актуатора сцепления Тойота Королла, это сэкономит деньги и еще чуть-чуть приблизит вас к познанию автомобиля.

Исправление ошибок

Неправильный демонтаж устройства может привести к появлению некоторых проблем. Одна из самых распространенных проблем – это взаимное рассогласование установочных мест шестеренок актуатора. Как правило, информации по устранению проблемы, в технической документации не описано. Поэтому сейчас давайте подробно разберемся в данной проблеме сами. Нечего сложного здесь нет, необходимы лишь умелые руки и некоторый уровень смекалки.

Итак, начнем. Перед началом сборки актуатора необходимо демонтировать оба датчика выбора и включения передач. После их снятия необходимо проверить состояние крепления приводов датчиков к валам зубчатых секторов. Следует убедиться в следующем:

• Проверяем, не откручены ли роторы приводов – если такая проблема есть, то закручиваем их;
• Проверяем роторы на люфт – если таковой имеется, то его также необходимо устранить.

Роторы следует надежно фиксировать. Как правило, для этого используется специальный резьбовой герметик, который надежно зафиксирует оси на своих местах. На фотографии расположенной ниже видно место расположения каждой из них.

Основной причиной невозможности выполнить синхронизацию коробки на автомобиле, а также причиной возникновения ошибки актуатора – в бортовом компьютере может служить ротор привода, который не имеет должного крепления к валу зубчатого сектора.

Если все в порядке, то переходим к рассмотрению следующего шага. Открываем доступ к зубчатому сектору и устанавливаем их четко по меткам имеющихся на шестернях. На фотографии данные метки обведены и указаны стрелочками.

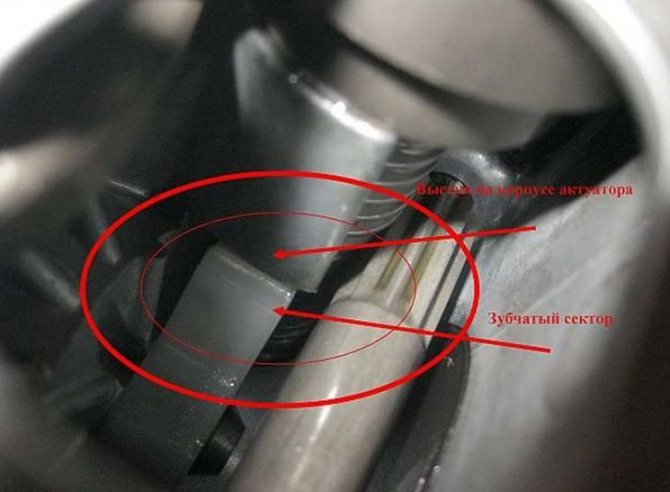

После установки меток следует прокрутить зубчатые сектора в положения зацепления средних частей секторов, когда данная точка будет достигнута ее необходимо обозначить маркером.

Далее следует прокрутить зубчатый сектор вала против часовой стрелки со стороны ротора, в положение – зубья вверх перед установкой вала выбора, а также переключения передач.

После совершения данных действий, устанавливаем вал выбора передач в сам актуатор вплоть до захода шлицов внутрь промежуточного шестереночного сектора, примерно на 5 миллиметров. Прокручиваем егоза ротор привода датчика выбора передач против часовой стрелки до самого упора пластиковой шестеренки и наконец, вдвигаем вал в актуатор. Здесь ротор привода датчика, должен одновременно с перемещением вала провернуться на угол ровно в 90 градусов против часовой стрелки. Смотрим фото.

После совершения всех этих действий проверяем правильность установки вала выбора и переключения передач, а также проверяем положение зубчатого сектора. Последний должен быть совмещен с выступом корпуса вала. На фотографии все очень хорошо видно.

Убеждаемся в том, что отсутствует взаимное смещение меток нанесенных ранее. Сделать это очень просто на фотографии расположенной ниже отмечены места, которые следует проверить.

Далее необходимо установить датчик выбора передач. Для правильной установки следует выдвинуть вал выбора передач на 15 миллиметров из актуатора, после чего только установить датчик и вставить вал до упора. Прокручиваем датчик вправо до самого упора – крутить следует по часовой стрелке, вплоть до совпадения крепежных отверстий. Закрепляем датчик.

Проверяем положение метки нейтральной передачи и устанавливаем актуатор обратно на свое место. После правильной его установки, прикрепляем клемма аккумулятора и проводим пробный заезд. Если есть какая-то неисправность в переключении передач, а также в их выборе – проверяем все еще раз.

Наверх

Диагностика «робота» Тойота.

Роботизированная КПП Тойота сочетает комфорт АКПП и Цену почти МКПП, при чем, достаочно надежна. Проблемы с роботом чаще всего связаны с особенностями эксплуатации и вождения. Большинство поломок роботизированной коробки передач определяются с помощью компьютерной диагностики РКПП. По полученным кодам выявляют неисправности электрической части, а также проблемы в механике.

Диагностика робота Тойота Королла, Тойота Аурис включает в себя:

• визуальный осмотр;
• проверку работоспособности коробки-робота в различных режимах;
• считывание кодов неисправности из блока управления КПП;
• просмотр параметров работы всех электронных и электрических систем КПП в реальном времени;
• контроль уровня трансмиссионной жидкости и наличия в ней мелких металлических частиц, свидетельствующих об износе деталей коробки;
• проверку работы исполнительных устройств КПП.

Комплексная диагностика позволяет точно установить характер неисправности и определить наиболее эффективный вид ремонта роботизированной трансмиссии на Toyota.

Почему модернизированный актуатор сцепления для Toyota Corolla лучше заводского?

Стоимость модернизированного актуатора

Рекомендуется при редком возникновении ошибки управления положения сцепления. (Горит шестеренка, не включаются передачи, выбивает в нейтраль)

• Бесплатная компьютерная диагностика;
• Установка модернизированного актуатора;
• Инициализация ММТ;
• Официальная гарантия 180 дней.

Оформить заказ

Рекомендуется при редком возникновении ошибки управления положения сцепления. (Горит шестеренка, не включаются передачи, выбивает в нейтраль)

В комплектацию входит

• Бесплатная компьютерная диагностика;
• Установка модернизированного актуатора;
• Инициализация ММТ;
• Официальная гарантия 180 дней.

Оформите заказ

Введите ваш номер телефона. Специалист свяжется с вами в течение 10 минут и подробно проконсультирует

Рекомендуется при частом возникновении ошибки управления положения сцепления. (Горит шестеренка, не включаются передачи, щелчки/хруст при переключении передач, выбивает в нейтраль)

• Бесплатная компьютерная диагностика;
• Диагностика и тестирование актуатора выбора передач;
• Установка модернизированного актуатора;
• Инициализация ММТ;
• Официальная гарантия 180 дней.

Оформить заказ

Рекомендуется при частом возникновении ошибки управления положения сцепления. (Горит шестеренка, не включаются передачи, щелчки/хруст при переключении передач, выбивает в нейтраль)

В комплектацию входит

• Бесплатная компьютерная диагностика;
• Диагностика и тестирование актуатора выбора передач;
• Установка модернизированного актуатора;
• Инициализация ММТ;
• Официальная гарантия 180 дней.

Оформите заказ

Введите ваш номер телефона. Специалист свяжется с вами в течение 10 минут и подробно проконсультирует

Рекомендуется при частом возникновении ошибки управления положения сцепления. (Горит шестеренка, не включаются передачи, щелчки/хруст при переключении передач, выбивает в нейтраль)

• Бесплатная компьютерная диагностика;
• Диагностика и тестирование актуатора выбора передач;
• Установка модернизированного актуатора;
• Инициализация ММТ;
• Новый усиленный электромотор актуатора;
• Официальная гарантия 180 дней.

Оформить заказ

Рекомендуется при частом возникновении ошибки управления положения сцепления. (Горит шестеренка, не включаются передачи, щелчки/хруст при переключении передач, выбивает в нейтраль)

В комплектацию входит

• Бесплатная компьютерная диагностика;
• Диагностика и тестирование актуатора выбора передач;
• Установка модернизированного актуатора;
• Инициализация ММТ;
• Новый усиленный электромотор актуатора;
• Официальная гарантия 180 дней.

Оформите заказ

Введите ваш номер телефона. Специалист свяжется с вами в течение 10 минут и подробно проконсультирует

Автомобили Toyota Corolla славятся своей надежной работой и неприхотливостью. Динамичные, выносливые автомобили заслужили огромную популярность в России, так как они как будто созданы для отечественных дорожных и климатических условий. Однако все положительные стороны перекрываются наличием роботизированной КПП – вещи удобной, но априори капризной и хрупкой. «Робот» не переносит чрезмерно низких и высоких температур, приемов экстремального вождения и даже долгой непрерывной работы автомобиля. В статье пойдет речь о том, как стабилизировать работу MMT и адаптировать его для эксплуатации в условиях суровой российской действительности.

Проверка и замена щеток

Проверить, являются ли причиной неисправности щетки, достаточно просто. Для этого придется демонтировать сервопривод. Делается это следующим образом:

• откройте капот;
• снимите клеммы с аккумуляторной батареи;
• выньте аккумулятор;
• демонтируйте площадку, на которой он располагается, открутив четыре болта крепления;
• после того как площадка будет удалена, вы увидите сам актуатор сцепления.

Далее потребуется отсоединить от него все разъемы (разъем может быть один, однако для современных моделей автомобилей характерно наличие нескольких). После того как провода отсоединены, необходимо открутить три болта, удерживающих сервопривод и демонтировать его.

Вынув актуатор сцепления, внимательно осмотрите его на предмет внешних повреждений, а затем займитесь поиском контактов моторчика – разъемов, которые были отсоединены до этого.

Затем, воспользовавшись шестигранным ключом, открутите три болта, за счет которых моторчик крепится к редуктору. После того как болты будут удалены, снимите моторчик и проверьте его исправность. Для этого необходимо подать на контакты 12-вольтовое напряжение Если двигатель не заработает, можно попробовать прижать щетки отверткой или другим предметом и повторно подключить к батарее аккумулятора. Если моторчик начинает функционировать при условии, что щетки прижаты, значит, неисправность вызвана именно ими. Если же реакции не возникает независимо от положения щеток, значит, требуется его замена на новый.

Рекомендуем

«Замена сцепления форд фокус: подробная инструкция» Подробнее Оценив моторчик визуально, разберите его на две половины, скорее всего, для этого придется приложить определенные усилия. Внутри корпуса вы увидите магниты, а также якорь крышки с подшипником и элементом питания.

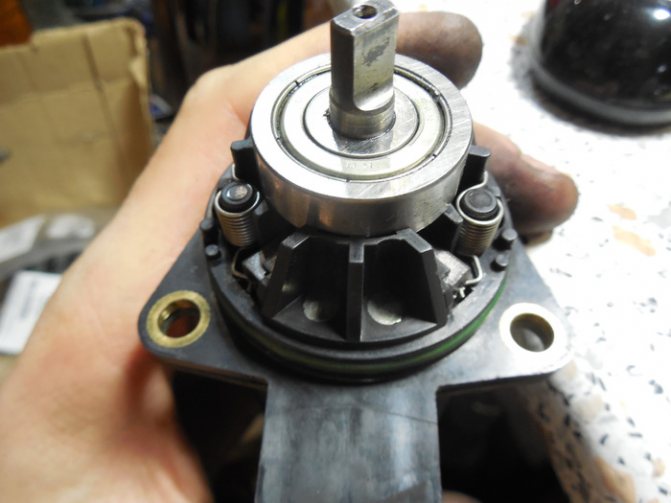

Демонтировав эту часть двигателя, можно приступать к замене щеток. Для этого снимается пластиковая крышка, удерживаемая подшипником. Чтобы снять подшипник, нужно воспользоваться двухлапым доработанным съемником. Стандартные съемники не помогут справиться с задачей. Кроме того, запаситесь щеточным узлом от генератора ВАЗ.

Еще одним необходимым инструментом, без которого не обойтись при замене щеток актуатора сцепления, являются тиски. Якорь нужно вставить на место и аккуратно зажать. Лапки съемника подтачиваются до определенного размера, после чего он располагается на якоре, чтобы снять подшипник. Здесь вы столкнетесь со сложностью, заключающейся в том, что вал съемника не упирается в якорь. Справиться с этой проблемой можно, просто подложив ключ. В целях безопасности лапки съемника нужно стянуть скотчем или изолентой, тогда они будут точно зафиксированы на подшипнике. Гаечный ключ послужит рычагом, с помощью которого и будет сниматься подшипник.

После демонтажа подшипника наступает очередь удаления пластиковой крышки. Для этого нужно просто снять ее, предварительно вытащив якорь.

Убрав старые щетки, замените их на новые, тщательно припаивая каждую щетку к контактам на разъеме. Делается это при помощи паяльника, олова и канифоли. Сама пайка производится с соблюдением необходимых правил. Прежде чем приступить к ней, провода требуется очистить, удалив с них налет, следы окисления и т. п. Эта работа должна быть выполнена качественно, поскольку в процессе эксплуатации автомобиля актуатор сцепления подвергается вибрационным нагрузкам, что в итоге приведет к обрыву плохо припаянных проводов.

Заменив щетки, соберите актуатор сцепления в обратном порядке и оцените его работу в процессе эксплуатации автомобиля. Выполненные действия справятся с неисправностью и продлят жизнь двигателя.

Ремонт актуатора сцепления

Ремонт актуатора сцепления значительно стабилизирует функционирование РКПП.

Порядок проведения ремонта своими руками приводится ниже.

Проверить сцепление

Разгоните автомобиль до скорости 50–60 км/ч, переведите коробку в ручной режим. Такая скорость должна соответствовать 5-й передаче. Нажмите резко педаль акселератора до упора. При этом обороты не должны резко возрасти. То есть стрелки спидометра и тахометра реагируют на педаль газа синхронно. Это будет свидетельствовать о том, что в сцеплении отсутствуют пробуксовки. Допустим лишь небольшой моментальный скачок оборотов в пределах 200–300 об/м.

Определить ошибку актуатора
Остановите авто, переведите коробку в нейтраль, отключите стояночный тормоз и зажигание. Соедините контакты ТС и СG блока DLС3 с помощью SST. Включите зажигание, тормоз при этом должен быть отпущен. Этим самым вы запустите самодиагностику. Вся индикация панели приборов должна загореться, и, если присутствует ошибка с актуатором сцепления, индикация в виде красных шестерен будет мигать с ускоренной частотой. В случае отсутствия ошибок периодичность мигания пиктограммы будет небольшой. Ремонта не требуется.

Снять и разобрать ММТ
Для ремонта актуатора сцепления его нужно демонтировать. Получить доступ к сервоприводу можно, только сняв аккумулятор и его посадочную площадку. Далее нужно снять фишки проводки с двигателя и с датчиков. Теперь можно демонтировать сам сервопривод (крепление состоит из трех болтов).

После демонтажа двигателя открывается доступ внутрь корпуса актуатора

Все внутреннее пространство сервопривода необходимо очистить от грязи.

Проконтролируйте состояние щеток двигателя, и, если их длина короче 3 мм, они подлежат замене.

Операцию по установке новых щеток следует выполнять особо осторожно, так как при неаккуратном обращении велика вероятность появления сопутствующих поломок. Параллельно осмотрите двигатель актуатора сцепления, не требует ли он ремонта

Если ощущается запах горелой проводки, скорее всего, моторчик перегорел или уже «на подходе». Осмотрите состояние проводки на предмет почернения, оплавления и т. п.

Теперь можно приступать к разборке ММТ. Для начала необходимо открутить крепеж датчика, зафиксировать на будущее его точное положение (маркером, например). После демонтажа сенсора нужно найти и снять пластину с усиками. Перед дальнейшими операциями задвиньте максимально шток актуатора сцепления в корпус (это можно сделать отверткой через отверстие паза установки приводного моторчика, вращая зубчатый элемент).

Далее вскройте крышку корпуса MMT. Извлеките приводной шток, втулки и пружину. Все элементы необходимо тщательно очистить от грязи и остатков старой смазки. Перед обратной сборкой стоит проверить работоспособность сервопривода без пружины, насколько легко шток перемещается во втулках без нее. Также часто проблемным оказывается некачественный привод. Если ремонт не имеет смысла, то перед покупкой нового узла следует поинтересоваться, где он был изготовлен.

Мы рекомендуем останавливать свой выбор только на оригинальных деталях. Качество китайских аналогов улучшается постоянно, но все еще можно встретить грубые подделки.

Произвести установку устройства
После ремонта сборка узла актуатора сцепления производится в обратной последовательности. Предварительно смазываются все элементы трения и скольжения (втулки, подшипники, червячные передачи и шестерни). Шток сервопривода выдвигается в максимальное положение, что соответствует положению в половину оборота шестеренчатого сегмента. Устанавливается пластина с датчиком на усиках. Вся композиция проворачивается по часовой стрелке и фиксируется крепежом. Далее смазывается вилка сцепления, привод устанавливается обратно, одеваются фишки проводки на двигатель и датчик.

После установки аккумуляторной батареи необходимо выполнить адаптацию сцепления коробки передач.

С первого взгляда вышеописанная процедура покажется сложной, однако, выполнив ее раз, вы не только сэкономите деньги на дорогостоящем ремонте на СТО, но у вас еще и появится уверенность в том, как справиться с ремонтом актуатора сцепления своими руками.

Выберете модификацию т/с для поиска актуатор

• Toyota Corolla Verso II ZER,ZZE12,R1 Минивэн 1.3 VVTi 87 л.с. id23870 Двигатель: объем — 1.3 л., мощность — 87 л.с., тип — бензиновый, модель — 8A-FE. Привод: передний. Год выпуска: 2004-2009
• Toyota Corolla Verso II ZER,ZZE12,R1 Минивэн 1.5 109 л.с. id20844 Двигатель: объем — 1.5 л., мощность — 109 л.с., тип — бензиновый, модель — 1NZ-FE. Привод: передний. Год выпуска: 2004-2009
• Toyota Corolla Verso II ZER,ZZE12,R1 Минивэн 1.6 110 л.с. id18039 Двигатель: объем — 1.6 л., мощность — 110 л.с., тип — бензиновый, модель — 3ZZ-FE. Привод: передний. Год выпуска: 2004-2009
• Toyota Corolla Verso II ZER,ZZE12,R1 Минивэн 1.8 129 л.с. id18040 Двигатель: объем — 1.8 л., мощность — 129 л.с., тип — бензиновый, модель — 1ZZ-FE. Привод: передний. Год выпуска: 2004-2009
• Toyota Corolla Verso II ZER,ZZE12,R1 Минивэн 1.8 125 л.с. id28012 Двигатель: объем — 1.8 л., мощность — 125 л.с., тип — бензиновый, модель — 4S-FE. Привод: передний. Год выпуска: 2004-2009
• Toyota Corolla Verso II ZER,ZZE12,R1 Минивэн 1.4 D-4D 90 л.с. id23806 Двигатель: объем — 1.4 л., мощность — 90 л.с., тип — дизель, модель — 1ND-TV. Привод: передний. Год выпуска: 2004-2009
• Toyota Corolla Verso II ZER,ZZE12,R1 Минивэн 2.0 D-4D 116 л.с. id18041 Двигатель: объем — 2 л., мощность — 116 л.с., тип — дизель, модель — 1CD-FTV. Привод: передний. Год выпуска: 2004-2009
• Toyota Corolla Verso II ZER,ZZE12,R1 Минивэн 2.2 D-4D 177 л.с. id19068 Двигатель: объем — 2.2 л., мощность — 177 л.с., тип — дизель, модель — 2AD-FHV. Привод: передний. Год выпуска: 2005-2009
• Toyota Corolla Verso II ZER,ZZE12,R1 Минивэн 2.2 D-4D 136 л.с. id19245 Двигатель: объем — 2.2 л., мощность — 136 л.с., тип — дизель, модель — 2AD-FTV. Привод: передний. Год выпуска: 2005-2009

На следующем шаге для расширенного выбора, можно ввести Vin код автомобиля для перехода в иллюстрированные каталоги, где можно найти раскладку деталей до болтика и дубли отсутствующие в каталоге аналогов.

Понятие актуатора роботизированной коробки передач Toyota Corolla

В начале 2000-х гг. на машинах Corolla вместо ручной коробки скоростей появился робот, упростивший процесс управления автомобилем. В состав трансмиссии входила механическая 5-ступенчатая КПП и сервопривод, управлявший муфтой сцепления и приводом переключения.

Электронный контроллер автоматически определял момент повышения или понижения передачи, учитывая обороты двигателя, скорость и сопротивление движению.

Предназначение

Устройство обеспечивает воздействие на рычаг, который размыкает муфту сцепления. Во время прекращения подачи крутящего момента от двигателя второй сервопривод включает скорость в КПП. Затем актуатор плавно запускает сцепление, обеспечивая разгон автомобиля без рывков и вибраций.

Устройство и принцип действия

Внутри узла находится электродвигатель постоянного тока, который связан с тягой управления муфтой механической передачей. Предусмотрен датчик, определяющий положение диска сцепления и подающий сигнал на сервопривод выбора ступеней.

Устройство актуатора сцепления.

При подаче сигнала от контроллера двигатель через штангу отключает сцепление (имитируя нажатие ногой на педаль). После запуска требуемой скорости актуатор плавно включает подачу крутящего момента от коленчатого вала двигателя.
