Ремонт актуатора тойота королла своими руками

Распространенные проблемы с актуатором Тойота Королла

Пожалуй, самая часто встречаемая проблема это отсутствие «помощи при старте», затем — «рывки и удары при переключениях скоростей», а также «перегрев сцепления». Что касательно рывков, то автоматическая трансмиссия, а точнее электроника ЭБУ, адаптируется под стиль езды водителя. Поэтому заметить какие-либо не исправности в актуаторе – очень сложно. Перегрев сцепления выявить очень легко: не приятный запах горелого, да и еще на панели загорается «красная шестеренка» с сопровождением звукового сигнала, а также периодически зависает коробка в положении «N».

» data-medium-file=»https://www.mymirtoyota.com/wp-content/uploads/2016/02/ecgcdas-960-700×662.jpg» data-large-file=»https://www.mymirtoyota.com/wp-content/uploads/2016/02/ecgcdas-960.jpg» svg+xml,%3Csvg%20xmlns=%22http://www.w3.org/2000/svg%22%20viewBox=%220%200%20535%20506%22%3E%3C/svg%3E’ data-src=»https://www.mymirtoyota.com/wp-content/uploads/2016/02/ecgcdas-960-700×662.jpg» alt=»ММТ Тойота Королла» width=»535″ height=»506″ data-srcset=»https://www.mymirtoyota.com/wp-content/uploads/2016/02/ecgcdas-960-700×662.jpg 700w, https://www.mymirtoyota.com/wp-content/uploads/2016/02/ecgcdas-960-768×726.jpg 768w, https://www.mymirtoyota.com/wp-content/uploads/2016/02/ecgcdas-960-150×142.jpg 150w, https://www.mymirtoyota.com/wp-content/uploads/2016/02/ecgcdas-960.jpg 920w» data-sizes=»(max-width: 535px) 100vw, 535px» />

ММТ Тойота Королла

При возникновении самой распространенной ошибки р0810, настоятельно не рекомендуется самостоятельно проводить инициализацию ЭБУ. Вы можете сбросить все настройки (якобы перезагрузить их), но это повлечет за собой массу не желательных поломок. В любом случае инициализация ЭБУ – запрещается!

Последствия, которые будут негативно влиять при инициализации ЭБУ:

1. Повышенный износ сцепления, так как ЭБУ обновит все свои данные, и не будет учитывать износ диска. Также ЭБУ установит новую точку отсчета, соответственно получаем не сходства в работе диска сцепления.
2. При увеличенном износе увеличивается вероятность всех отклонений связанных с ММТ. Замедляется скорость перемещения диска, что в последствии приведет к нежелательной ошибки р0810.
3. Последний этап износа диска сцепления приведет к частичному отказу ЭБУ. Ваш автомобиль не будет передвигаться или в лучшем случае движение будет с огромными затруднениями.

Тойота Королла 2006-2008 года укомплектована ММТ 89530-12290. Это, скорее всего самый несовершенный актуатор, который когда-либо был установлен на модели данных годов. Поэтому владельцы Toyota Corolla 2006-2008 чаще всех сталкиваются с трудностями в эксплуатации ММТ.

Если вы покупали подержанный автомобиль и не знаете, какой версии у вас ЭБУ, все что вам нужно, это снять нижний бардачок. Если смотреть с водительской стороны, номер будет виден на корпусе кузова.

Статьи по теме

Сгорело сцепление: причины и последствия

Присадки в механическую коробку: обзор марок и сфер применения

Замена АКПП «Фольксвагена Поло»: этапы и особенности

Аварийный режим АКПП: причины появления и дальнейший ремонт

Диагностика коробки АКПП: выявляем неисправности

Ремонт АКПП «Хендай»: причины неполадок и правила устранения

Замена подшипника коробки передач в автомобиле

Замена АКПП «Вольво»: особенности процедуры

Замена вариатора «Ниссан-Жук»: когда нужна и как выполняется

Ремонт АКПП БМВ Х5: диагностика и профилактика неполадок, насколько сложен ремонт и как его избежать

Ремонт МКПП «Ауди А6»: инструкция и рекомендации

Устройство и принцип работы механической коробки передач

Ремонт коробки «Пежо»: основные проблемы и пути их решения

Тугая педаль сцепления: причины и методы устранения неполадки

Регулировка троса сцепления: последовательность действий

Наиболее распространенные поломки и их устранение

Как правило, роботизированные коробки передач очень надежны, однако иногда могут возникать проблемы, вытекающие например, из-за износа диска сцепления и т.д. Итак, давайте рассмотрим самые распространенные проблемы:

Самопроизвольное включением нейтральной передачи

Первая часто встречаемая проблема у роботизированных коробок Тойота связана с включением нейтральной передачи. Например, ситуация, когда автомобиль хорошо прогрет, едет ровно по трассе, но вдруг, загорается индикатор неисправности и включается нейтральная передача – автомобиль начинает терять скорость и в конечном итоге полностью останавливается.

Исправить проблему невозможно до тех пор, пока не будет потушен двигатель и выждано некоторое время. После этого Короллу можно завести и все будет, как обычно – до следующего подобного раза. В чем же проблема? Конечно же любой специалист скажет, что без тщательной диагностики коробки здесь не обойтись и для того чтобы осуществлять ремонт необходимо найти СТО, которое сможет произвести диагностику. На данный процесс уходит много времени и немало денежных средств. Тогда как проблема в 99% случаев возникает из-за износа пары выжимных подшипников и направляющей. Замена данных деталей может быть произведена самостоятельно, в домашних условиях и вам не потребуется диагностика. Ниже на фотографии можно рассмотреть направляющую и сам выжимной подшипник.

Пробуксовка сцепления

Второй наиболее распространенной проблемой возникающей с роботизированной коробкой является пробуксовка сцепления. Здесь, как правило, вся проблема возникает из-за того, что изнашивается ведомый диск сцепления. Без осмотра здесь не обойтись. Обязательно придется снять коробку. Для решения проблемы нам необходимо снять коробку и произвести ее осмотр. Если внешне диск сцепления выглядит изношенным или поврежденным – его необходимо заменить. Процесс замены описан в статье: «Замена робот сцепления на Тойоте Королле: наглядная инструкция». Данная статья поможет вам разобраться в процессе замены диска сцепления и сделать все правильно. Произвести ремонт не составит труда, замена диска сцепления не очень сложная процедура, которая займет один или два дня. Фото диска сцепления можно увидеть на фото ниже.

Неисправность актуатора сцепления

Третьей наиболее распространенной проблемой робота становится неисправность актуатора сцепления. Данный механизм представляет собой исполнительную деталь РКПП, который отвечает за передвижение синхронизаторов коробок, а также включения и выключения сцепления.

Рассматривать данную проблему стоит тогда, когда при трогании с места автомобиль начинает изрядно дергаться и двигаться не плавно, а с жесткими рывками. Для того чтобы решить данную проблему, нам необходимо снять актуатор и произвести его ремонт при помощи купленного ремонтного комплекта.

Если же ремонт невозможен, необходимо заменить весь узел целиком. Чаще всего проблема с ним возникает из-за испорченного моторчика и для того чтобы все исправить необходимо всего лишь осуществить его замену. На этом проблема будет полностью решена. Фото актуатора.

Наверх

Проверка и замена щеток

Проверить, являются ли причиной неисправности щетки, достаточно просто. Для этого придется демонтировать сервопривод. Делается это следующим образом:

• откройте капот;
• снимите клеммы с аккумуляторной батареи;
• выньте аккумулятор;
• демонтируйте площадку, на которой он располагается, открутив четыре болта крепления;
• после того как площадка будет удалена, вы увидите сам актуатор сцепления.

Далее потребуется отсоединить от него все разъемы (разъем может быть один, однако для современных моделей автомобилей характерно наличие нескольких). После того как провода отсоединены, необходимо открутить три болта, удерживающих сервопривод и демонтировать его.

Вынув актуатор сцепления, внимательно осмотрите его на предмет внешних повреждений, а затем займитесь поиском контактов моторчика – разъемов, которые были отсоединены до этого.

Затем, воспользовавшись шестигранным ключом, открутите три болта, за счет которых моторчик крепится к редуктору. После того как болты будут удалены, снимите моторчик и проверьте его исправность. Для этого необходимо подать на контакты 12-вольтовое напряжение Если двигатель не заработает, можно попробовать прижать щетки отверткой или другим предметом и повторно подключить к батарее аккумулятора. Если моторчик начинает функционировать при условии, что щетки прижаты, значит, неисправность вызвана именно ими. Если же реакции не возникает независимо от положения щеток, значит, требуется его замена на новый.

Рекомендуем

«Замена сцепления форд фокус: подробная инструкция» Подробнее Оценив моторчик визуально, разберите его на две половины, скорее всего, для этого придется приложить определенные усилия. Внутри корпуса вы увидите магниты, а также якорь крышки с подшипником и элементом питания.

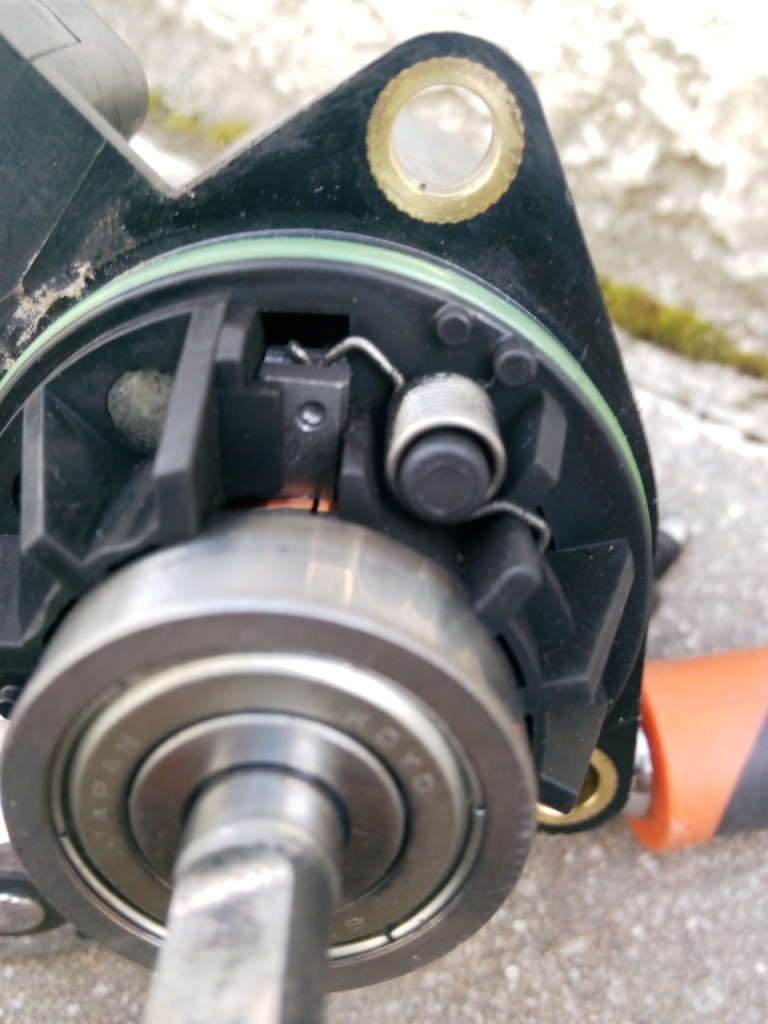

Демонтировав эту часть двигателя, можно приступать к замене щеток. Для этого снимается пластиковая крышка, удерживаемая подшипником. Чтобы снять подшипник, нужно воспользоваться двухлапым доработанным съемником. Стандартные съемники не помогут справиться с задачей. Кроме того, запаситесь щеточным узлом от генератора ВАЗ.

Еще одним необходимым инструментом, без которого не обойтись при замене щеток актуатора сцепления, являются тиски. Якорь нужно вставить на место и аккуратно зажать. Лапки съемника подтачиваются до определенного размера, после чего он располагается на якоре, чтобы снять подшипник. Здесь вы столкнетесь со сложностью, заключающейся в том, что вал съемника не упирается в якорь. Справиться с этой проблемой можно, просто подложив ключ. В целях безопасности лапки съемника нужно стянуть скотчем или изолентой, тогда они будут точно зафиксированы на подшипнике. Гаечный ключ послужит рычагом, с помощью которого и будет сниматься подшипник.

После демонтажа подшипника наступает очередь удаления пластиковой крышки. Для этого нужно просто снять ее, предварительно вытащив якорь.

Убрав старые щетки, замените их на новые, тщательно припаивая каждую щетку к контактам на разъеме. Делается это при помощи паяльника, олова и канифоли. Сама пайка производится с соблюдением необходимых правил. Прежде чем приступить к ней, провода требуется очистить, удалив с них налет, следы окисления и т. п. Эта работа должна быть выполнена качественно, поскольку в процессе эксплуатации автомобиля актуатор сцепления подвергается вибрационным нагрузкам, что в итоге приведет к обрыву плохо припаянных проводов.

Заменив щетки, соберите актуатор сцепления в обратном порядке и оцените его работу в процессе эксплуатации автомобиля. Выполненные действия справятся с неисправностью и продлят жизнь двигателя.

Регулировка положения сцепления Toyota Corolla

После включения зажигания в течение трех секунд сделайте не менее семи нажатий на педаль тормоза. После чего зуммер должен подать два коротких звуковых сигнала. Зажимая педаль тормоза, переместите рычаг коробки передач в такой последовательности: N→E→M→+→M→+→M→+→M→+→M→E→N.

Отпустите педаль и подождите 5-10 секунд. Затем удерживайте тормоз снова. Зуммер издаст звуковой сигнал – это будет означать регулировку положения зажима сцепления. Снова отпустите тормоз, затем нажмите его заново — зуммер издаст два сигнала. Удерживая педаль тормоза переведите положение коробки в «-» и отпустите тормоз. Выключите зажигание и подождите около десяти секунд. Теперь можно разъединять контакты TC и CG в блоке DLC3. На этом завершается регулировка положения сцепления.

Ремонт актуатора сцепления

Ремонт актуатора сцепления значительно стабилизирует функционирование РКПП.

Порядок проведения ремонта своими руками приводится ниже.

Проверить сцепление

Разгоните автомобиль до скорости 50–60 км/ч, переведите коробку в ручной режим. Такая скорость должна соответствовать 5-й передаче. Нажмите резко педаль акселератора до упора. При этом обороты не должны резко возрасти. То есть стрелки спидометра и тахометра реагируют на педаль газа синхронно. Это будет свидетельствовать о том, что в сцеплении отсутствуют пробуксовки. Допустим лишь небольшой моментальный скачок оборотов в пределах 200–300 об/м.

Определить ошибку актуатора
Остановите авто, переведите коробку в нейтраль, отключите стояночный тормоз и зажигание. Соедините контакты ТС и СG блока DLС3 с помощью SST. Включите зажигание, тормоз при этом должен быть отпущен. Этим самым вы запустите самодиагностику. Вся индикация панели приборов должна загореться, и, если присутствует ошибка с актуатором сцепления, индикация в виде красных шестерен будет мигать с ускоренной частотой. В случае отсутствия ошибок периодичность мигания пиктограммы будет небольшой. Ремонта не требуется.

Снять и разобрать ММТ
Для ремонта актуатора сцепления его нужно демонтировать. Получить доступ к сервоприводу можно, только сняв аккумулятор и его посадочную площадку. Далее нужно снять фишки проводки с двигателя и с датчиков. Теперь можно демонтировать сам сервопривод (крепление состоит из трех болтов).

После демонтажа двигателя открывается доступ внутрь корпуса актуатора

Все внутреннее пространство сервопривода необходимо очистить от грязи.

Проконтролируйте состояние щеток двигателя, и, если их длина короче 3 мм, они подлежат замене.

Операцию по установке новых щеток следует выполнять особо осторожно, так как при неаккуратном обращении велика вероятность появления сопутствующих поломок. Параллельно осмотрите двигатель актуатора сцепления, не требует ли он ремонта

Если ощущается запах горелой проводки, скорее всего, моторчик перегорел или уже «на подходе». Осмотрите состояние проводки на предмет почернения, оплавления и т. п.

Теперь можно приступать к разборке ММТ. Для начала необходимо открутить крепеж датчика, зафиксировать на будущее его точное положение (маркером, например). После демонтажа сенсора нужно найти и снять пластину с усиками. Перед дальнейшими операциями задвиньте максимально шток актуатора сцепления в корпус (это можно сделать отверткой через отверстие паза установки приводного моторчика, вращая зубчатый элемент).

Далее вскройте крышку корпуса MMT. Извлеките приводной шток, втулки и пружину. Все элементы необходимо тщательно очистить от грязи и остатков старой смазки. Перед обратной сборкой стоит проверить работоспособность сервопривода без пружины, насколько легко шток перемещается во втулках без нее. Также часто проблемным оказывается некачественный привод. Если ремонт не имеет смысла, то перед покупкой нового узла следует поинтересоваться, где он был изготовлен.

Мы рекомендуем останавливать свой выбор только на оригинальных деталях. Качество китайских аналогов улучшается постоянно, но все еще можно встретить грубые подделки.

Произвести установку устройства
После ремонта сборка узла актуатора сцепления производится в обратной последовательности. Предварительно смазываются все элементы трения и скольжения (втулки, подшипники, червячные передачи и шестерни). Шток сервопривода выдвигается в максимальное положение, что соответствует положению в половину оборота шестеренчатого сегмента. Устанавливается пластина с датчиком на усиках. Вся композиция проворачивается по часовой стрелке и фиксируется крепежом. Далее смазывается вилка сцепления, привод устанавливается обратно, одеваются фишки проводки на двигатель и датчик.

После установки аккумуляторной батареи необходимо выполнить адаптацию сцепления коробки передач.

С первого взгляда вышеописанная процедура покажется сложной, однако, выполнив ее раз, вы не только сэкономите деньги на дорогостоящем ремонте на СТО, но у вас еще и появится уверенность в том, как справиться с ремонтом актуатора сцепления своими руками.

Исправление ошибок

Неправильный демонтаж устройства может привести к появлению некоторых проблем. Одна из самых распространенных проблем – это взаимное рассогласование установочных мест шестеренок актуатора. Как правило, информации по устранению проблемы, в технической документации не описано. Поэтому сейчас давайте подробно разберемся в данной проблеме сами. Нечего сложного здесь нет, необходимы лишь умелые руки и некоторый уровень смекалки.

Итак, начнем. Перед началом сборки актуатора необходимо демонтировать оба датчика выбора и включения передач. После их снятия необходимо проверить состояние крепления приводов датчиков к валам зубчатых секторов. Следует убедиться в следующем:

• Проверяем, не откручены ли роторы приводов – если такая проблема есть, то закручиваем их;
• Проверяем роторы на люфт – если таковой имеется, то его также необходимо устранить.

Роторы следует надежно фиксировать. Как правило, для этого используется специальный резьбовой герметик, который надежно зафиксирует оси на своих местах. На фотографии расположенной ниже видно место расположения каждой из них.

Основной причиной невозможности выполнить синхронизацию коробки на автомобиле, а также причиной возникновения ошибки актуатора – в бортовом компьютере может служить ротор привода, который не имеет должного крепления к валу зубчатого сектора.

Если все в порядке, то переходим к рассмотрению следующего шага. Открываем доступ к зубчатому сектору и устанавливаем их четко по меткам имеющихся на шестернях. На фотографии данные метки обведены и указаны стрелочками.

После установки меток следует прокрутить зубчатые сектора в положения зацепления средних частей секторов, когда данная точка будет достигнута ее необходимо обозначить маркером.

Далее следует прокрутить зубчатый сектор вала против часовой стрелки со стороны ротора, в положение – зубья вверх перед установкой вала выбора, а также переключения передач.

После совершения данных действий, устанавливаем вал выбора передач в сам актуатор вплоть до захода шлицов внутрь промежуточного шестереночного сектора, примерно на 5 миллиметров. Прокручиваем егоза ротор привода датчика выбора передач против часовой стрелки до самого упора пластиковой шестеренки и наконец, вдвигаем вал в актуатор. Здесь ротор привода датчика, должен одновременно с перемещением вала провернуться на угол ровно в 90 градусов против часовой стрелки. Смотрим фото.

После совершения всех этих действий проверяем правильность установки вала выбора и переключения передач, а также проверяем положение зубчатого сектора. Последний должен быть совмещен с выступом корпуса вала. На фотографии все очень хорошо видно.

Убеждаемся в том, что отсутствует взаимное смещение меток нанесенных ранее. Сделать это очень просто на фотографии расположенной ниже отмечены места, которые следует проверить.

Далее необходимо установить датчик выбора передач. Для правильной установки следует выдвинуть вал выбора передач на 15 миллиметров из актуатора, после чего только установить датчик и вставить вал до упора. Прокручиваем датчик вправо до самого упора – крутить следует по часовой стрелке, вплоть до совпадения крепежных отверстий. Закрепляем датчик.

Проверяем положение метки нейтральной передачи и устанавливаем актуатор обратно на свое место. После правильной его установки, прикрепляем клемма аккумулятора и проводим пробный заезд. Если есть какая-то неисправность в переключении передач, а также в их выборе – проверяем все еще раз.

Наверх

Распространенные проблемы и модернизация

Наиболее часто встречающиеся проблемы, связанные с сервоприводом:

• Режим Drive не включается с первого раза.
• Рывки при переключении передач. Сложность выявления этой проблемы заключается в том, что блок управления сцеплением адаптируется под манеру вождения, и тяжело уловить разницу в поведении авто.
• Перегрев дисков сцепления. Выявить эту проблему проще всего – появляется соответствующая индикация (в т. ч. часто сопровождающаяся звуковой) на приборной панели (зачастую шестерни красного цвета), чувствуется специфический запах пригоревшего сцепления, зависание коробки в режиме «N».

Если при считывании сканером была выявлена ошибка Р0810, не рекомендуется выполнять самостоятельную инициализацию блока управления. Неверные действия могут привести к полной перезагрузке ЭБУ, и вместе с ошибкой пропадут и первоначальные настройки коробки передач. Это, в свою очередь, может повлечь более серьезные последствия. Поэтому лучше в таком случае обратиться в специализированный сервис, чтобы не усугубить проблемы и удорожание ремонта.

К чему может привести сброс первоначальных настроек:

• Быстрый износ сцепления, так как новые параметры не будут учитывать компенсацию уже имеющего износ диска. Он не будет полностью дожиматься.
• Увеличение вероятности появления отклонений, связанных с MMT. Скорость перемещения диска будет недопустимо низкой, как следствие − ошибка P
• Частичный или полный выход их строя блока управления. Результат – машина будет ехать с рывками либо перестанет ехать вовсе.

Почему ломается актуатор сцепления

Самой распространенной причиной выхода из строя актуатора сцепления являются поломки втулок, расположенных на оси червячной шестерни. За счет втулок приводятся в движение шестерни, начинающие вращаться в момент выжима корзины сцепления. Для уменьшения трения на втулки наносится специальное тефлоновое покрытие. Тем не менее, их ресурс не столь велик и ограничивается примерно 100 000 км пробега. Далее тефлоновое покрытие истирается, а вероятность поломки втулок из-за воздействия силы трения существенно возрастает.

При перемещении шестерен происходит сжатие компенсационной пружины. В процессе сжатия вал и втулки подвергаются воздействию большого усилия, варьирующегося от 100 до 150 кг на каждую из втулок (разброс усилия зависит от модели механизма). Поскольку диаметр втулок невелик, их выход из строя вполне объясним.

В процессе работы происходит поворот вала актуатора на небольшой градус. Отсутствие смазки приводит к тому, что вал и втулка взаимодействуют на сухую.

О проблемах с актуатором сцепления можно судить по рывкам, возникающим при переключении передач. Для того чтобы понять причину проблем, необходимо посмотреть узел.

При возникновении серьезной неисправности может возникнуть необходимость в замене других деталей сцепления. Выбор запчастей для роботизированной трансмиссии осуществляется на основании VIN-номера транспортного средства. Этот момент особенно актуален для владельцев японских автомобилей. Менять запчасти автоматических коробок следует с помощью специалистов высокого уровня, обращаясь для этого в дилерские центры продаж и обслуживания авто, укомплектованные необходимым оборудованием.

Ряд неисправностей

Сбои в функционировании актуатора сцепления проявляются как в вялом старте при трогании с места автомобиля (пробуксовки), так и сопровождающиеся дерганьем и толчками переключения передач трансмиссии. К тому же может иметь место перегрев дисков сцепления.

Но перечисленные отклонения в работе коробки лишь косвенно указывают на необходимость ремонта актуатора сцепления. Не делайте поспешных выводов. Выполнив адаптацию ЭБУ, можно избавиться от описанных симптомов, так как в этом случае блок управления внесет корректировки в работу всех датчиков, приводов и даже мотора автомобиля исходя из конкретного стиля вождения.

Последствия сброса настроек ЭБУ

После проведения инициализации блока управления отсчетная точка будет смещена в соответствии с заводским параметром. Если при этом имеется значительный износ дисков сцепления, то при включении передачи между дисками останется некоторый зазор, что приведет к пробуксовкам и/или переключению передач с рывками. Параллельно с этим снизится скорость перемещения диска сцепления, о чем будет свидетельствовать ошибка с кодом P0810.

Решение проблемы состоит вот в чем, заменить втулки на подшипники, путем вытачивания в алюминиевом корпусе актуатора отверстия под. В домашних условиях, поймать соосность и центровку, практически невозможно, делается это на дорогостоящих станках, которые есть на промышленных заводах.

Нужно взять отвертку и в пазу куда вставляется движок есть прорезь крутим отверткой, чтобы шток ушёл до максимума во внутрь. После этого откручиваем болты на 10 по периметру. Все можно вскрывать. Далее внутри чтобы вытащить шток нужно расшплинтовать его и вытащить.

Ну вот и разобрали. Перегрев же системы сцепления обнаружить гораздо проще: При возникновении ошибки Р не стоит сбрасывать настройки ЭБУ. Дело в том, что, сбросив настройки, можно пропустить оповещение о поломке актуатора выбора передач.

Последствия сброса настроек ЭБУ Нестабильно работает сцепление: Велика опасность сильно износить сцепление — блок ЭБУ обновит показания датчиков, которые перестанут отображать реальную степень изношенности диска сцепления. Ну а если как поменять актуатор сцепления тойота королла сильно изношено, то могут возникать ошибки и поломки, связанные с роботизированной КПП.

Также уменьшится скорость перемещения диска, а это приводит к появлению ошибки Р Результатом возникновения всех вышеперечисленных неисправностей является невозможность передвигаться на таком автомобиле. Данное устройство имеет ряд несовершенств и недостатков, что, к слову, и признал автомобильный концерн.

Для того чтобы узнать, какой актуатор установлен на автомобиле, необходимо демонтировать крышку нижнего бардачка, и с места водителя на кузове автомобиля можно обнаружить номер MMT, установленного на транспортное средство.

Ремонт актуаторного устройства Ремонт актуатора сцепления Corolla E позволит стабилизировать работу робота.

Можно ли отремонтировать актуатор сцепления Тойота Королла 2008 самостоятельно?

Подсоедините разъем датчика хода сцепления и разъем электродвигателя к приводу сцепления. Подключите аккумулятор при снятии актуатора батарея должна быть отключена и для удобства снята.

Диск станет медленно перемещается, в результате этого появится ошибка p По причине последнего износа сцепления, частично откажет ЭБУ. Узнать какая версия установлена на автомобиле, можно следующим образом, необходимо снять нижний бардачок и на корпусе кузова с водительской стороны будет виден номер.

Ремонт актуатора Тойота Королла своими руками

Если механизм неисправен и сделать это в автоматическом режиме невозможно, то рычаг следует переключить в ручную, для этого с картера трансмиссии снимается заглушка, и по прорези выставляется необходимое положение, если прорезь расположена в нейтральном положении то это следует исправить. Делается это так: Японский производитель признал все свои ошибки, связанные с автоматической коробкой передач.

Если автомобилист ощущает дискомфорт в процессе управления транспортным средством, то это свидетельствует о необходимости ремонта актуатора. Multimode представляет собой механическую трансмиссию, оснащенную двумя актуаторами.

Два автоматических приводов выполняют свои функции. Так первый обеспечивает функционирование привода сцепления.

В свою очередь, второй актуатор предназначен для переключения передач. Электронный блок управления осуществляет управление приводами. Также эту функцию может выполнять ТСМ.

Таким образом, система функционирует в автоматическом режиме.

Ремонт актуатора Toyota Corolla

Сначала снимаем актуатор с автомобиля и начинаем его разбирать. Первым делом откручиваем двигатель актуатора, три болта под шестигранник снимаем. Чтобы разобрать двигатель просто тянем корпус с небольшим усилием, там стоит магнит и двигатель выйдет из корпуса. Смотрим сколько грязи там и чистим все, проверяем щетки, в моем случае были 5 мм. Также смотрим на обмотку, если чёрная и воняет горелым то скорее всего мотор под замену.

Начинаем разборку актуатора, снимаем датчик атуатора два болта под крестовую отвертку, под ним откручиваем пластину с усиками гайка на 6 (желательно пометить где стоят усики).

Снятый датчик и пластинка с усиками под ним.

Далее чтобы не стрельнула пружина и расперла там все внутри нужно взять отвертку и в пазу куда вставляется движок есть прорезь, крутим отверткой, чтобы шток ушёл до максимума во внутрь.После этого откручиваем болты на 10 по периметру. Все можно вскрывать. Чтобы вытащить шток нужно расшплинтовать его и вытащить.

Стопорное колечко уже снятое со штока.

Актуатор без верхней крышки.

Ну вот и разобрали. Все промываем и смотрим где и что клинит. Для этого можно убрать пружину которая стоит внутри актуатора и без неё собрать актуатор, потом крутим шлиц где вставляется двигатель и смотрим что клинит. У меня была изношена верхняя втулка, нижняя была нормальная, но все ровно её заменил.

Вот такая втулка была в верхней крышке.

Актуатор без пружины.

Берем штангенциркуль и измеряем отверстие в актуаторе. И идем искать токаря.

Вот так у меня получилось. Схема втулки в актуаторе. Подходит на верх и вниз.

Новая и старая втулка.

Втулки вытачивали из бронзы. Меняем втулки в актуаторе, все хорошо смазываем (рабочая температура смазки должна быть от -40 до +250). И собираем все в обратном порядке.

Новая втулка в крышке.

Новая втулка в нижней крышке.

После сборки шток выкручиваем до конца наружу и заворачиваем на пол оборота. Устанавливаем датчик ставя на усики как бы взводим пружину в датчике (если его отпустить, должен повернуться против часовой стрелки) устанавливаем актуатор. Делаем инициализации и радуемся проделанной работе.
