Автоматические коробки aisin: 5 преимуществ механизма

Ремонт АКПП Aisin от профильного СТО с гарантией качества

Сеть сервисных центров АКПП Сервис профильно занимается обслуживанием и ремонтом АКПП Aisin в Москве и области. Наши мастера готовы устранить неисправность любой модели Aisin, независимо от сложности поломки, пробега или технического состояния трансмиссии. Обращаясь к нам, вы получаете:

• Бесплатную диагностику авто при условии дальнейшего ремонта.

• Проведение полной дефектовки и расчета стоимости работа до начала ремонта.

• Ремонт АКПП Aisin всего за 1-3 дня при условии наличия комплектующих на складе.

• Использование только оригинальных деталей и расходников при ремонте.

• Возможность эвакуации неисправного авто до ближайшего филиала АКПП Сервис.

Кроме того, АКПП Сервис предоставляет официальную гарантию на ремонт всех АКПП Aisin до 1 года или 60 000 км пробега, что полностью страхует наших клиентов от возможных проблем и финансовых рисков. Нам не стыдно смотреть в глаза своих клиентов!

Основные неисправности АКПП Aisin: когда пора в сервис?

Главным преимуществом АКПП Aisin считается конструкционная простота, что гарантирует долгий ресурс эксплуатации и высокую ремонтопригодность трансмиссии в случае поломки. Среднестатистический ресурс эксплуатации АКПП Aisin составляет 200-250 000 км пробега, вариаторов Aisin – 150-180 000 км. При этом запас прочности АКПП напрямую зависит от качества обслуживания.

Типовыми неисправностями АКПП Aisin, свидетельствующими об необходимости в скором ремонте, считаются:

• Рывки коробки после прогрева АКПП, проблемное переключение передач – как правило, причина заключается в засоренном гидроблоке и появлении нагара на соленоидах. Для устранения неисправности требуется замена поврежденных клапанов и полноценная промывка всех гидравлических полостей АКПП.

• Износ планетарного ряда передач – неисправность проявляется проблемным переключением и отказом передач, увеличением вибронагруженности трансмиссии. Данная проблема возникает в результате естественного износа сателлитов планетарных рядов, а также ступиц, валов и всех подшипников.

• Выход из строя маслонасоса – довольно редкая проблема, возникающая только при длительном масляном голодании гидронасоса или в результате его перегрузки. Проблема возникает проворачиванием втулки маслонасоса и утечкой всей трансмиссионной жидкости.

Обратите внимание! Любая из неисправностей АКПП Aisin влияет сразу на все механизмы внутри коробки передач, сокращая их ресурс эксплуатации и увеличивая износ трансмиссии. При обнаружении признаков поломки или в случае нетипичного поведения АКПП, рекомендуется провести внеплановую диагностику в сервисном центре. Помните, оперативное устранение проблемы на локальном уровне позволит продлить жизнь авто и снизить стоимость ремонта, игнорирование неисправности же может привести АКПП в полностью неремпригодное состояние.

Помните, оперативное устранение проблемы на локальном уровне позволит продлить жизнь авто и снизить стоимость ремонта, игнорирование неисправности же может привести АКПП в полностью неремпригодное состояние.

Установка «автомата» Jatco на ВАЗ

В 2010 году было принято решение о серийном выпуске автомобилей с АКПП. Оснащение этих авто должно было быть качественным и финансово доступным среднему покупателю. Так как предыдущая попытка с АКПП КАТЕ не увенчалась успехом, руководство завода начало сотрудничать с компанией Jatco.

Предложение устанавливать компактный японский «автомат» на малообъёмную «Ладу Гранту» или «Ладу Калину» выглядело вполне приемлемым.

Этого кардинального решения с нетерпением ожидали российские автолюбительницы. Управление машиной с АКПП значительно проще. В отсутствие предложений от отечественного производителя многим приходилось покупать подержанные иномарки вторичного рынка.

Особенности АКПП Aisin

На протяжении всего времени и автоконцерны, и потребители отмечают важное достоинство японских коробок: они компактны, чем выгодно отличаются от многих образцов конкурентов. Небольшой размер позволяет ставить эти АКПП в малолитражные автомобили, что крайне популярны на азиатских рынках, и становятся все более востребованы в России

Среди прочих преимуществ АКПП Aisin:

небольшой, но очень эффективный , дающий сделать АКПП еще компактнее и обеспечить при этом эффективную смазку узла. Так выглядит гидроблок:

Следует снять поддон коробки, осмотреть диски и манжеты поршней, при необходимости заменив таковые.

Коробка издает посторонний шум , автомобиль не двигается, или едва едет, пока масло не прогреется.

Основная причина этого – выход из строя гидротрансформатора коробки . Проблема решается только заменой сломавшегося узла.

Машина еле-еле едет вперед и не реагирует на включение задней передачи. Если попытаться толкнуть авто назад, сделать это не удается.

Такие симптомы свидетельствуют о поломке планетарного редуктора коробки, когда заклинивает солнечная шестерня. Способ устранить проблему – заменить вышедшие из строя детали, или отремонтировать таковые.

Передние передачи на коробке включаются, но задней нет.

Японская компания Jatco — крупнейший производитель автоматических и роботизированных Её продукция очень популярна среди авто комплектуют вариаторами Jatco, «Инфинити» — 7-ступенчатыми «автоматами», «Рено» — 6-ступенчатыми АКПП.

Ремонт автоматической коробки передач

Благодаря своей ремонтопригодности АКПП aisin можно перебрать даже в своем гараже, если конечно он оборудован подъемником и базовым набором инструментов, для большей части коробок не требуется даже съем двигателя. Однако рекомендуем все же обратиться к профессионалам, особенно если опыта подобного ремонта у вас не было.

Касаемо стоимости ремонта фрикционов с заменой всего масла и всех расходников, то по сумме это обойдется немногим больше 20 тыс., при стоимости услуг автосервиса в 10 тыс., ремонт гидроблоков обойдется дороже, так как новый гидроблок может стоит от 30 тыс., что в общем то не дорого, особенно если сравнивать с коробками американских автомобилей.

Где применяется

Коробка встречается на автомашинах:

1. Nissan моделей Qashqai, Sentra, Teana, Tiida, X-Trail и Murano. Техника оборудована двигателями с искровым зажиганием рабочим объемом 1,6/1,8/2,0/2,5 л.
2. Renault Megane, Scenic и Koleos. Коробка используется с 2007 г., ставится в паре с бензиновыми моторами рабочим объемом от 1,6 до 2,5 л, а также с полуторалитровым дизелем.
3. Samsung SM3, SM5 и QM5 предназначены для рынка Южной Кореи. На технике применяются бензиновые агрегаты объемом 1,6-2,5 л.
4. Mitsubishi Lancer, Galant и Outlander с 4-цилиндровыми моторами рабочим объемом от 1,8 до 2,4 л.
5. Citroen C-Crosser и одноплатформенном Peugeot 4007 с двигателем, имеющим объем 2,4 л.
6. Suzuki Kizashi с силовым агрегатом 2,4 л. Автомобиль стал последним, на котором применялась коробка JF011E, последние экземпляры седана покинули конвейер в 2014 г.
7. Dodge Caliber и одноплатформенном Jeep Compass оснащены моторами объемом 2 и 2,4 л.

Автоматическая коробка Айсин: что нужно знать

Автоматические коробки передач сегодня можно встретить на автомобилях разных марок. При этом коробку обычно изготавливает не сам производитель автомобиля, тем более если речь идет о таком сложном агрегате, как АКПП.

Автоматические трансмиссии выпускаются всего несколькими компаниями, среди которых можно отдельно выделить японскую фирму Aisin. Давайте поговорим об этом изготовителе и КПП Айсин более подробно.

Читайте в этой статье

Автоматические коробки передач: производитель AISIN

Итак, Aisin является машиностроительной компанией из Японии,  специализацией которой является выпуск комплектующих для авто и различных видов техники.

Что касается автопроизводителей, причем как в самой Японии, так и в Европе, США, Южной Корее и т.д., автоматические коробки передач Aisin пользуются большим спросом и активно устанавливаются на авто различных марок.

Автоматическую КПП Aisin можно встретить на моделях BMW, Nissan, Mercedes, Kia, Hyundai и  других. Дело в том, что автоматические трансмиссии этой фирмы завоевали репутацию очень надежных АКПП, которые относительно просто обслуживать и ремонтировать.

Первые автоматы данного производителя имели три ступени и ставились на японские авто в 60-х годах. При этом автовладельцы отмечали высокую надежность, что стало причиной большой популярности.

Далее коробки Aisin попали в США, американские производители стали активно устанавливать их на свои авто. В то же самое время японскими АКПП данного бренда заинтересовались и европейцы, в результате чего многие авто европейского производства начали выпускать именно с таким коробками передач.

Что касается самой компании, японский производитель Aisin постоянно модернизировал и совершенствовал АКПП. На практике среди других поставщиков автоматических трансмиссий фирма использовала смелые и даже инновационные технологические решения, что позволило значительно улучшить эксплуатационные показатели автомобилей с коробкой автомат.

Сегодня АКПП Aisin имеют 5, 6 и больше ступеней, отличаются компактными размерами и небольшим весом. В результате их можно устанавливать на авто разных классов, начиная от малолитражных моделей и заканчивая кроссоверами и внедорожниками.

Также следует отметить грамотные настройки коробок передач, что позволяет добиться комфорта при езде с одновременным повышением показателей в плане экономии топлива. Динамика разгона на таком автомате на деле оказывается не хуже, чем на аналогичных моделях с МКПП.

Как уже говорилось выше, особенностью трансмиссии также является высокая надежность. Даже с учетом того, что работа КПП полностью автоматизирована, автомат Aisin конструктивно остается простым, а также обладает неплохой ремонтопригодностью. Это значит, что коробка «ходит» долго, а при самом ремонте не должно возникать особых сложностей и проблем.

Достаточно часто, если обслуживании АКПП проводилось своевременно и качественно, трансмиссии данного производителя могут пройти без капитального ремонта АКПП около 300-350 тыс. км и более. Также следует отметить, что облуживание коробок Аисин (например, замена масла в коробке автомат) отличается простотой и доступностью.

Как правило, для трансмиссии этого производителя всегда в наличии или под заказ доступны все необходимые запчасти, причем как на «свежие» модели АКПП, так и на те, которые уже были сняты производства и уже не выпускаются.

В результате имеется возможность качественно отремонтировать АКПП и полностью восстановить работоспособность Aisin в случае возникновения непредвиденных поломок или после естественного износа элементов в устройстве коробки в процессе эксплуатации.

Что в итоге

Как видно, автоматические коробки передач Айсин являются надежным и проверенным временем решением. Указанные КПП встречаются на автомобилях различных мировых производителей, причем независимо от класса ТС. Более того, как заявляет сама компания Aisin, на данный момент было выпущено более 40 миллионов автомобилей, которые оснащены коробками передач данного производителя.

Данный факт указывает на то, что автопроизводители по всему миру продолжают активно использовать продукцию японской компании, что указывает на надежность и стабильно высокое качество агрегатов от Aisin.

Основные поломки АКПП и способы их устранения

Какой бы ни была автоматическая коробка передач, это технически сложный узел, и он способен выйти из строя. Основные «болезни» коробок Айсин:

Пробуксовка машины после того, как она прогреется, при этом «холодный» автомобиль едет нормально.

Это вызывается рядом причин. Одна из них — нехватка масла в коробке. Пока авто холодное, масло имеет повышенную вязкость и плотность, давления жидкости хватает обеспечивать процесс нормального движения. После прогрева масло становится более жидким, давление снижается, коробка начинает «глючить», авто буксует.

В таком случае следует просто долить трансмиссионное масло в коробку Aisin до нужного уровня.

Вторая возможная причина – загрязненное масло. Посторонние элементы постепенно забивают фильтр коробки, и давление в системе снижается. Чтобы решить эту проблему, придется заменить жидкость вместе с фильтром.

Третья причина — сгорание блока фрикционных дисков.

Следует снять поддон коробки, осмотреть диски и манжеты поршней, при необходимости заменив таковые.

Коробка издает посторонний шум, автомобиль не двигается, или едва едет, пока масло не прогреется.

Основная причина этого – выход из строя гидротрансформатора коробки. Проблема решается только заменой сломавшегося узла.

Машина еле-еле едет вперед и не реагирует на включение задней передачи. Если попытаться толкнуть авто назад, сделать это не удается.

Такие симптомы свидетельствуют о поломке планетарного редуктора коробки, когда заклинивает солнечная шестерня. Способ устранить проблему – заменить вышедшие из строя детали, или отремонтировать таковые.

Передние передачи на коробке включаются, но задней нет.

Вероятнее всего, сломана тормозная лента коробки, которую нужно заменить.

Для коробок-«шестиступок»: не включается 6 передача и задний ход.

Изношены фрикционные диски муфты. Детали следует заменить.

Смена передаточного числа коробки происходит только в диапазоне 3-5 тыс. оборотов, и выше.

Подобное поведение вызывается снижением масляного давления в системе из-за износа шестерней коробки.

Авто потеряло динамику, давление масла в коробке снижено.

Это может значить, что фильтр коробки засорился металлической пылью от компонентов АКПП. Следует заменить фильтр и, возможно, масляный насос, поскольку засорение происходит частицами его шестеренок.

Шум из АКПП на холостом ходу.

Это значит, что дребезжат лопатки гидротрансформатора АКПП или до предела изношены диски на муфте входного вала коробки. Требуется отремонтировать или заменить соответствующие блоки.

Был удар коробкой о твердую поверхность, после чего машина перестала заводиться.

Следует попытаться поместить коробку на исходное место, если она сместилась. При неудачной операции нужно отрегулировать тягу управления КПП.

Не выставляется положение P на селекторе коробки.

Требуется регулировка привода АКПП, диагностика и ремонт блокирующего устройства коробки.

Нет тормоза трансмиссии.

Нужно отремонтировать трансмиссионный тормоз и заменить собачку венца блока.

После включения N на селекторе коробки машина движется.

Вероятно, пригорели ходовые диски, или разладился привод АКПП. Следует отрегулировать привод коробки или заменить диски.

Коробка буксует на подъемах.

Как правило, это говорит о малом уровне масла, симптом устраняется доливкой такового.

На картере гидротрансформатора масло.

Скорее всего, потек сальник маслонасоса, который следует заменить.

Если не нажать на газ, авто на склоне откатывается назад.

Изношена муфта свободного хода, деталь нуждается в замене.

Особенности эксплуатации

Требования, предъявляемые производителем к эксплуатации коробки Jatco JF011E:

1. Сменный картридж фильтра тонкой очистки подлежит замене через каждые 30 тыс. км пробега. При длительной эксплуатации продукты износа ремня и конусов забивают поры элемента, снижая эффективность работы.
2. Запрещаются резкие ускорения и торможения до прогрева рабочей жидкости до температуры 65°С. При пониженной температуре масло не обеспечивает смазки пластин ремня и поверхности конусов. При резком наборе оборотов происходит истирание поверхностей, что негативно влияет на срок службы рабочей жидкости, фильтров и трансмиссии.
3. Необходимо периодически (через каждые 6 месяцев) визуально оценивать состояние масла, при потемнении жидкость подлежит замене.
4. На части машин используется штатный радиатор коробки, который располагается перед теплообменником системы охлаждения. Для снижения засорения сот пылью и пухом применяется установка мелкоячеистой сетки, которая ставится в окно воздухозаборника.
5. Если автомобиль эксплуатируется в условиях города, то рекомендуется ввести в конструкцию трансмиссии дополнительный теплообменник для охлаждения масла. В конструкции радиатора предусмотрен термостат, не позволяющий переохлаждать жидкость в зимнее время. Радиатор выведен перед теплообменниками системы охлаждения двигателя и кондиционирования воздуха. Для монтажа дополнительного радиатора применяется модернизированный адаптер с 4 выводами (располагается на картере трансмиссии).
6. Не рекомендуется длительно двигаться со скоростью выше 150 км/ч.
7. Запрещены попытки выехать из снега или грязи путем резкого переключения вариатора из режима движения вперед в режим движения назад. При переводе селектора следует делать паузы в положениях, дожидаясь остановки автомашины. При несоблюдении требования разрушаются шлицы в соединении муфты планетарного редуктора.

Эксплуатация jf011e cvt.

Основные неисправности АКПП Aisin и методы их устранения

Распространенным дефектом является износ плиты клапанов гидравлического блока или незаменяемых компонентов. Ремонт заключается в очистке каналов и определении неисправных узлов, встречаются блоки упрощенного типа и узлы с температурными сенсорами.

Номер запчасти определяется по оригинальным каталогам, году выпуска автомобиля и маркировке на плите. В ранних версиях коробок Aisin блок клапанов является расходным элементом, ресурс узла не превышает 100-120 тыс. км, при частых перегревах деталь выходит из строя раньше.

Описание неисправностей и их устранения.

Изредка встречается проблема износа по планетарным рядам из-за недостаточной смазки узла. Образующаяся металлическая стружка ускоряет износ шестерен и заклинивает клапаны в гидравлическом блоке. Наблюдаются сбои при переключении скоростей, рывки и усиление шума при работе.

Необходимо вскрыть картер и демонтировать изношенный планетарный ряд, узел меняется на оригинальную деталь в сборе. Картер промывается от остатков стружки и грязи, устанавливается новый фильтрующий элемент.

Появление в рабочей жидкости стружки, сопровождаемое помутнением масла, указывает на износ втулок солнечной шестерни. Дефект возникает при частом интенсивном разгоне, недостаток смазки и дополнительная нагрузка от блока дифференциала начинают разрушать втулки и фрикционы.

Дефект встречался на машинах концерна VAG, выпущенных до 2006 г. После модернизации программного обеспечения неисправность исчезла.

Шум при работе коробки на холостом ходу указывает на повреждение муфты входного вала или разрушение рабочих лопаток гидротрансформатора. Коробка демонтируется и разбирается. В муфте меняют диски, гидротрансформатор меняется на новый узел в сборе.

Распространенной проблемой на машинах с пробегом является рывок при переходе на повышенную или пониженную передачу. Причинами дефекта являются попадание грязи, естественный износ клапанов гидравлического блока и несвоевременная замена жидкости.

В конструкции предусмотрен сетчатый фильтр, который не улавливает мелкодисперсные частицы, образующиеся при износе дисков. Ситуация усугубляется длительным движением на высоких скоростях (более 170 км/ч). Для восстановления нормальной работы потребуется переборка агрегата с заменой деталей.

В 6-ступенчатых коробках, выпущенных в начале 2000-х гг., используется гидродинамический трансформатор с расширенным диапазоном проскальзывания. Для блокировки применяется соленоид с электрическим управлением, позволяющий снизить расход топлива и увеличивающий износ тормозных накладок трансформатора.

Механическая часть рассчитана на весь ресурс коробки, но при загрязнении рабочей жидкости разрушается насос, а также втулки солнечных шестерен. На части коробок отмечается износ сателлитов, установленных в передней планетарной передаче.

Абразивные частицы изнашивают плиту гидроблока, которая меняется целиком или восстанавливается в условиях специализированного сервиса. Загрязнения негативно влияют на резиновые уплотнения, что приводит к повреждению поршней блока управления сцеплениями.

Особенности техобслуживания АКПП 09G

При попадании АКПП TF 61 SN на СТО проверяется уровень трансмиссионной жидкости. Механики проверяют электросхему, хотя последняя редко выходит из строя, гидроблок, фрикционы. Во время капитального ремонта заменяется теплообменник на внешний радиатор. Так как первый забивается настолько плотно, что промывка не помогает.

На моделях GTY Фольцвагена Джетта меняется масляный фильтр под номером 134010С. Это редкая модификация фильтрующего устройства на российском рынке. Для модификаций KGJ используется масляный фильтр 134010А. Это фильтрующее устройство также трудно найти на рынке.

На остальных моделях оригинальные фильтры почти не используются, а механики заменяют их качественными китайскими модификациями.

Внимание! Для авто с большим пробегом устанавливается дополнительный внешний фильтр тонкой очистки для АКПП 09G. Он позволяет жидкости долго не терять своих смазывающих свойств и уменьшает скорость износа механических деталей.

Проверка уровня и состояния масла в АКПП 09G

Автомат 09 G очень чувствителен к масляному голоданию. Необходимо проверять количество и качество масла каждые двадцать тысяч километров пробега.

А после пятидесяти тысяч рекомендуется полная замена смазывающего средства и масляного фильтра. Вместе с полной заменой трансмиссионной жидкости нужно почистить поддон от элементов износа, которые накапливаются во время эксплуатации АКПП 09G.

Внимание! После 90 000 тысяч километров пробега масло АКПП 09Gтеряет свои охлаждающие свойства.

Замена трансмиссионной жидкости в АКПП 09G

Замена ATF производится как обычно. Рекомендуется заменять масло каждые 60 000 километров, если используется система охлаждения с дополнительным радиатором. Если же последний не установлен, то 40 000 км – это предел, когда необходимо будет заменить масло.

Если не найти оригинальной трансмиссионной жидкости от айсиновской коробки 09G, то можно использовать следующие аналоги:

• Mobil ATF 3309;
• Ravenol T IV Fluid.

Потребуется около 6 литров для полной замены смазывающего средства.

Внимание! Выбор масла должен осуществляться в соответствии с номерным допуском: G05 502 5A2, который обычно указывается на упаковке.

Ремонт

Как производится ремонт вышеперечисленных неисправностей? Для этого производится замена:

• Уплотнительных элементов. К ним относят сальники и прокладки. Это обязательная процедура, которую нужно делать, если сгорают фрикционы. Загрязненное масло, насыщенное продуктами износа, приводит к износу тефлоновых колец. Они изготавливаются с определенными допусками. В случае малейшего износа, начинает «травить» АТФ-жидкость.
• Фрикционов. Они не подвергаются восстановлению и меняются в комплекте. В случае, если было диагностировано сгорание стальных дисков, меняется и масло, так как оно загрязняется тугоплавкими смолами. Также выполняется и установка новых стальных дисков.
• Соленоидов. Их замену выполняют только после разборки гидравлического блока и дефектовки. Осматривается также и планетарный ряд. Он тоже может требовать замены, но крайне редко.
• Прокладки поддона. Это самая безобидная операция. Обычно требуется после смены масла, когда был демонтирован сам поддон с целью установки фильтра.
• Втулка насоса и сальник. Эти элементы со временем может разбивать. Этому способствуют постоянные вибрации от фрикциона блокировочной муфты.

Правила эксплуатации АКПП.

Все механизмы требуют правильной эксплуатации и своевременного технического обслуживания, автоматическая коробка переключения передач Aisin не является исключением. Она так же, как и все элементы автомобиля требует бережного отношения к себе. Если соблюдать все перечисленные ниже требования, то АКПП прослужит гораздо дольше, нежели их не соблюдать.

• Не стоит эксплуатировать автомобиль с АКПП в так называемом холодном режиме. При прогреве двигателя также необходимо прогреть и коробку.
• Не рекомендуется буксировка, особенно на скорости, превышающей 40 километров в час.
• Во время первых минут движения не следует перегружать коробку резкими рывками.
• Также не следует переключать коробку в нейтральное положение при каждой остановке, или при движении по инерции (накатом). Это, пожалуй, самая распространенная ошибка автовладельцев с автоматической коробкой переключения передач. Многие проводят аналогию с механической КПП. Но в этих двух моделях коробок имеются существенные отличия. Не стоит этого забывать.
• Также не стоит переключаться на режим движения вперед до полной остановки автомобиля при перемещении назад. Это же правило действует и в обратную сторону.
• Необходимо вовремя совершать техническое обслуживание АКПП, производить замену масла и фильтров.

Соблюдая все эти правила, вы добьетесь увеличения срока службы автоматической коробки переключения передач, что позволит сэкономить массу времени и денег, требуемых для проведения ремонта.

Если все же ремонт необходим, стоит обращаться только в специализированные автосервисы, дающие гарантию на свою работу. В противном случае есть риск столкнуться с проблемой повторно, и снова заплатить за это деньги.

Выпускают многие производители. Aisin – фирма из Японии, производящая широкий ассортимент автозапчастей, но в Европе и на азиатском рынке особым спросом пользуются АКПП этой фирмы. Коробки используют в своей продукции такие именитые концерны, как KIA, BMW, Ford, Audi, Nissan, и прочие. Коробки Aisin просты в эксплуатации, доступны по стоимости и обладают хорошей ремонтопригодностью.

Разновидности АКПП Джатко

Другим типом трансмиссий Джатко являются вариаторы, поддерживающие дополнительные режимы для движения по грязи или рыхлому снегу. Примером такой коробки является агрегат Nissan XTronic, используемый на автомобилях Juke или Qashqai. Существует несколько разновидностей вариаторов, оснащенных гидротрансформатором или сцеплением сухого типа. Агрегаты предназначены для машин с передним и полным приводом.

Описание классической АКПП.

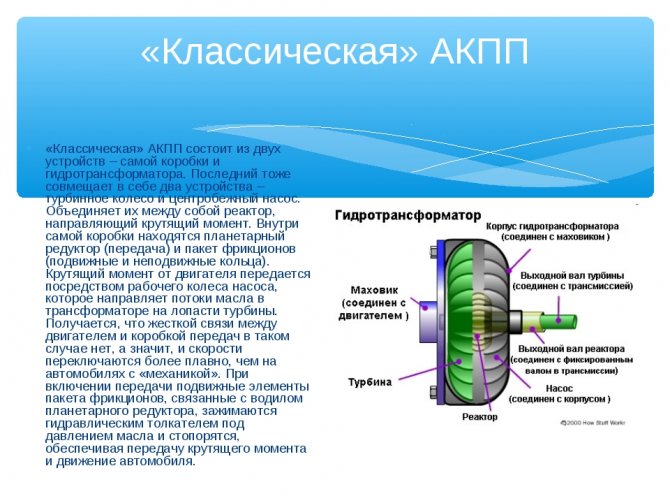

Классическая автоматическая коробка Jatco состоит из гидравлического трансформатора, изменяющего величину передаваемого от двигателя крутящего момента, и планетарной секции. Для передачи крутящего момента в коробке используются стальные и фрикционные диски, собранные в пакеты.

Электронный блок управления воздействует на диски при помощи исполнительного механизма, обеспечивая переключение ступеней. Агрегаты поддерживают алгоритм ручного переключения передач, габариты картеров позволяют установить коробки на малолитражные автомашины.

Инновационная конструкция фрикционов с рабочими барабанами, используемых в конструкции гидравлических коробок, позволяет плавно переключать ступени и обеспечивает снижение затрат топлива. Соленоиды отличаются низкими требованиями к качеству рабочей жидкости, что увеличило интервал сервисного обслуживания. Дополнительных регламентных работ автоматические коробки и вариаторы Jatco не требуют.

Переднеприводные и заднеприводные коробки

Для установки на машины с передним и полным приводом используются следующие коробки передач:

1. Ранняя 3-ступенчатая модель RN3F01A, допускавшая установку двигателей с крутящим моментом до 150 Н*м. Картер вмещает 5,7 л жидкости Nissan AT Matic D Fluid.
2. Последующие модификации коробок отличались применением 4 скоростей и повышенной прочностью конструкции, рассчитанной на крутящий момент до 260, а впоследствии до 330 Н*м. Завод выпускал 3 поколения трансмиссий, отличавшихся способом управления. Использовавшийся на Лада Гранта агрегат JF414E относится к третьему поколению коробок передач. Трансмиссия заправлена жидкостью Matic S Fluid (аналог Dextron IV), которая рассчитана на весь срок службы автомобиля, но рекомендуется менять масло через 40-60 тыс. км.
3. Для установки на машины Ford, Mazda или Volkswagen использовалась 5-скоростная коробка, построенная на основе агрегата JF506E. Трансмиссия рассчитана на пробег до капитального ремонта 250 тыс. км, допускает установку моторов с крутящим моментом до 350 Н*м. В качестве рабочей жидкости используется масло Nissan ATF Matic K.
4. В 2006 г. началось производство 6-скоростной коробки передач JF613E, предназначенной для машин Renault, Nissan и Mitsubishi. Конструкция рассчитана на использование с бензиновыми двигателями рабочим объемом до 3,5 л и с крутящим моментом не выше 330 Н*м. Для обеспечения работоспособности используется жидкость Nissan AT Matic J Fluid, объем заправки составляет 8,1 л.

JF506E- пяти скоростная АКПП.

Для оснащения машин с продольным расположением двигателя и задним ведущим мостом используются следующие агрегаты:

1. Агрегат 3N71B с 3 передачами, выпускавшийся с 1968 по 2010 г. Коробка выдерживает крутящий момент до 250 Н*м, заявленный заводом ресурс составляет 250 тыс. км.
2. Семейство 4-ступенчатых коробок JR40*E, предназначенных для установки на пикапы и малогабаритные грузовые автомобили. Трансмиссии рассчитаны на крутящий момент от 300 до 450 Н*м, ресурс достигает 300 тыс. км. В качестве рабочей жидкости использовано масло AT Matic J Fluid.
3. Усовершенствованные 5-ступенчатые коробки предназначены для внедорожников и пикапов, планка крутящего момента доведена до 650 Н*м.
4. Для гибридных автомашин Nissan выпускается 7-ступенчатая трансмиссия JR71*E, построенная на базе предыдущей 5-скоростной версии.

АКПП Jatco

“Автомат” JF414E сконструирован на базе 4-ступенчатой механической коробки передач, которую выпустила компания “Ниссан” в 80 году. За 30 лет МКПП совершенствовалась и менялась, догоняя мировые тенденции. Наконец к 2012 году преобразилась из механической в автоматическую и получила большую популярность среди любителей малолитражек.

Установить японский “автомат” на ВАЗ было немного сложнее и дороже, чем МКПП или “робота”. Соответственно, в стоимости ремонта и обслуживания он также уступает.

Jatco начинает комплектовать Lada Granta в 2012 году. Чтобы адаптировать новую коробку к конструкции “Гранты”, потребовалось полтора года. Совместные усилия инженеров “АвтоВАЗа” и Jatco увенчались успехом. Для окончательной настройки были привлечены австрийские специалисты компании AVL. Им предстояло сделать работу АКПП более динамичной.

Для совмещения “автомата” с двигателем конструкторы внесли изменения в некоторые узлы авто. Из-за большей массы коробки пришлось усилить переднюю подвеску. Картер стал литым (а не штампованным, как в предыдущих версиях). Поддон прикрепили прямо к гидротрансформатору, тем самым увеличив жёсткость конструкции. Вследствие всех манипуляций клиренс уменьшился на 20 мм.

Особенности эксплуатации АКПП

Управление автоматической трансмиссией имеет следующие особенности:

1. Перед началом движения необходимо полностью остановить автомобиль, перевод селектора осуществляется при нажатой педали тормоза. При перемещении рычага из позиции D в положение R давать задержку в нейтральной точке N не требуется.
2. Включение передачи сопровождается ощутимым толчком, педаль тормоза отпускается только после толчка.
3. При низкой температуре воздуха коробка прогревается путем переключения режимов при нажатой педали тормоза. Перевод селектора обеспечивает начало циркуляции рабочей жидкости.
4. При остановке на светофоре или при движении в пробках не следует переводить селектор в нейтральное положение. Не рекомендуется использовать режим нейтрали при движении накатом на спусках, поскольку снижение давления жидкости в магистралях приводит к повреждению трансмиссии.
5. Если ведущие колеса машины пробуксовывают в грязи или снежной каше, то пытаться выбраться путем увеличения оборотов не следует. Коробка переводится в режим ручного управления на пониженную передачу, для снижения скорости вращения колес используется педаль тормоза.
6. Если водитель раскачивает застрявшую машину, то переключение между передачами переднего и заднего хода производится при нажатой педали тормоза. Машина останавливается в точке «зависания», а затем селектор переводится в требуемое положение.
7. При парковке машины на уклоне рекомендуется нажать на педаль тормоза, а затем включить нейтральную передачу. Затем водитель затягивает стояночный тормоз и переводит рычаг управления трансмиссией в позицию P. Манипуляция снижает нагрузку на детали коробки передач.
8. Допускается буксировка неисправной машины с автоматической коробкой, переключенной в нейтральное положение. Скорость не должна превышать 50 км/ч, дистанция буксировки не более 50 км. Параметры могут отличаться в меньшую сторону, информация указывается в заводской инструкции по эксплуатации автомобиля.
9. На части коробок Jatco используется режим принудительной блокировки гидравлического трансформатора (функция Overdrive). При активации функции коробка переключает передачи на повышенных оборотах двигателя, ограничивая переход на следующую скорость.

По заводскому регламенту гидравлические автоматы Jatco требуют замены масла через 60-80 тыс. км пробега. Для увеличения срока службы агрегата рекомендуется заливать свежую жидкость через 40-60 тыс. км. Замена фильтрующего элемента не производится, снятие поддона позволяет заменить жидкость и удалить продукты износа фрикционов и зубчатых колес.

Ресурс Вариатора

В настоящее время на рынке новых автомобилей все чаще можно встретить модели с автоматической коробкой — вариатор. Покупая модель с бесступенчатой трансмиссией потенциальные покупатели все чаще задают вопрос о надежности и сроке службы АКПП. В посте попытаемся определить реальный ресурс вариатора основываясь на технические данные и важные моменты эксплуатации.

Возьмем за пример самый распространенный вариатор фирмы Jatco JF011E. Такую CVT устанавливают на Ниссан, Митсубиси, Хонда, Рено и другие. Японцы дают гарантию на агрегат 120 тысяч, дилер как известно 100 тысяч либо 3 года в зависимости от марки автомобиля.

Надежность бесступенчатой коробки зависит от многих факторов

1. Правильного обслуживания — следить за состоянием и уровнем масла, производить замену трансмиссионной жидкости и фильтров каждые 60 тысяч километров (в зависимости от условий эксплуатации может сократиться до двух раз)
2. Правильной эксплуатации — более подробно уже описано в нашей статье
3. Режимы эксплуатации (Езда по городу с не полной загрузкой, либо бездорожье плюс прицеп по выходным))). Нагрузка на данный узел может отличаться в разы, соответственно и ресурс может меняться.
4. Температурный режим (Живете на юге — устанавливаем дополнительный радиатор охлаждения, либо более трепетно относимся к чистоте стандартного радиатора. Короткие поездки в морозы на не прогретой жиже, также неблагоприятно влияют на потенциал данного узла.)
5. Заводской брак — от этого ни кто не застрахован (советую оставаться на гарантии если берете авто с салона, если нет — читайте нашу статью о том как проверить вариатор при покупке на вторичном рынке.)
6. Качества ATF жидкости (подделки ни кто не отменял)
