Что нужно знать о топливном адсорбере

Для чего используется адсорбер

В процессе работы двигателя ТС бензин немного нагревается, выделяя очень летучие пары. Их образование усиливается под влиянием вибрации движущегося автомобиля. Если в ТС не предусмотрена система нейтрализации вредных испарений, а установлена примитивная вентиляция, то образования просто выводятся на улицу через специальные отверстия.

Такая картина наблюдалась практически со всеми старыми карбюраторными автомобилями (именно поэтому нередко в машине неприятно пахло бензином) до появления экологического стандарта ЕВРО-2, контролирующего уровень вредных испарений в атмосферу. Сегодня каждый автомобиль должен быть оснащен соответствующей системой фильтрации, чтобы отвечать стандартам. Как правило, самой простой из них и является адсорбер.

Принцип работы приспособления

Давайте посмотрим, как примерно это работает. Снизу находится испаритель, а выше над ним — абсорбер. По системе трубок протекает охлаждающая жидкость. Конденсат стекает вниз, а отработанный хладагент — в трубки испарителя. Когда происходит нагревание, охладитель отделяется, также отделяются и топливные пары.

Они собираются и, благодаря специальному расположению, проходят мимо катализатора и выпускного коллектора. Это позволяет продлить работоспособность узла. Пары повторно отправляются для последующей переработки в силовом агрегате.

Топливная система работоспособна вместе с нормально функционирующим абсорбером. Чтобы рабочая жидкость не уходила, она должна обладать определенной консистенцией. Температурный режим также должен поддерживаться на стабильном уровне. Когда устройство не работает, то давление равняется показателям атмосферного. Любая рабочая жидкость, как и полагает хладагенту, должна обладать химической устойчивостью.

Какие же именно жидкости заливаются в бак абсорбера для нормального выполнения им своих функций? Один из вариантов: задачи абсорбента выполняет вода, а вот в качестве хладагента выступает известное химическое вещество — аммиак. Альтернативой может стать соединения на основе брома и лития.

Устройство адсорбера

В современных устройствах, использующих принцип адсорбции, в качестве поглощающего вещества используются самые разные материалы, от активированного угля до природных минералов. В автоадсорбере на эту роль претендует именно активированный уголь – разновидность углеводородов с пористой внутренней структурой. Собственно говоря, поглотитель представляет собой пластиковую цилиндрическую ёмкость, которая располагается в моторном отсеке недалеко от силового агрегата. В некоторых моделях найти адсорбер можно возле топливного бака, но некоторые его части всё равно располагаются в подкапотном пространстве. Схематически поглотитель топливных паров состоит из следующих элементов:

• гравитационного датчика;
• сепаратора с аварийным клапаном;
• собственно фильтра (как правило, это измельчённый активированный уголь);
• электромагнитного продувочного клапана;
• соединительных трубопроводов.

Сепаратор представляет собой конструкцию, предназначенную для сбора конденсированного бензина с целью его отправки обратно в топливный бак. Задача гравитационного датчика – отслеживать давление бензиновых паров внутри бака, и при необходимости сбрасывать его, чтобы уменьшить вероятность получения повреждений. Фильтровальный элемент – это достаточно большая ёмкость, нижняя часто которой содержит адсорбирующее вещество, функции которого – поглощать пары бензина/солярки с целью их конденсации и последующей сепарации. Отдельно следует упомянуть об аварийном клапане. В обычных ситуациях он бездействует, но в экстренных случаях, когда существует риск разлива горючего (например, при ДТП, если машина перевернулась), срабатывает, полностью блокируя топливную магистраль. Роль соединительных трубок вполне очевидна – связать воедино все узлы адсорбера. Что же касается электромагнитного клапана, то его назначение – управление режимами работы сепаратора, о том, как он работает, мы расскажем чуть позже.

Замена клапана продувки адсорбера (КПА) на Лада Гранта своими силами

Сегодняшняя статья будет посвящена системе улавливания топливных паров, а если точнее, то клапану продувки адсорбера. Вы узнаете, что такое клапан продувки адсорбера, для чего он предназначен, как понять, что клапан продувки вышел из строя, а также о том, как заменить КПА на Лада Гранта.

Немного теории…

Что такое клапан продувки адсорбера?

На самом деле тема довольно обширная и описывать принцип работы КПА, а также все тонкости системы вентиляции топливных паров, можно очень долго. Но так как основная идея моей сегодняшней статьи — это замена клапана продувки адсорбера своими руками, то теорию затрону лишь поверхностно.

В общем, по мере ужесточения экостандартов и требований международных ассоциаций к автопроизводителям, автомобили стали «обрастать» различными датчиками, контроллерами и целыми системами, главной задачей которых было — снизить уровень вредных выбросов в атмосферу. И если катализатор дожигает уже отработавшие газы и нейтрализует уровень вредного CO/CO2/CH/NO, то адсорбер борется с парами топлива.

Адсорбер, о котором я уже когда-то рассказывал, представляет собой небольшую коробку или резервуар, заполненный мелким углем, который впитывает пары топлива, тем самым выполняя две функции — вентиляция и нейтрализация вредных испарений. Работа адсорбера крайне важна во время остановки двигателя, именно после того как вы заглушили мотор адсорбер начинает впитывать и нейтрализовать все испарения, поступающие из топливного бака.

Когда вы запускаете мотор в работу включается клапан продувки адсорбера. Он обеспечивает вентиляцию топливных паров, которые отводятся из адсорбера и поступают во впускной коллектор, где дожигаются в процессе работы двигателя. Таким образом происходит «продувка» адсорбера, его вентиляция, а также нейтрализация вредных испарений путем их дожигания

Более подробно о том, что такое адсорбер, о принципе его работы, а также основных неисправностях читайте в этой статье, если вам интересно можете полюбопытствовать, а мы перейдем к более важной теме

Появляется ошибка Р0441— «Некорректный расход воздуха через клапан продувки адсорбера»;
Увеличивается расход топлива;
Ухудшается динамика;
Нестабильная работа двигателя на холостых.

Как проверить клапан продувки адсорбера Лада?

1. Снимаем КПА и подаем на выводы питание 12 В на выводы. Рабочий клапан должен щелкать, если никаких звуков и щелчков клапан не издает, скорее всего, он вышел из строя или проще говоря заклинил.
2. Второй способ проверки. Берем КПА и пробуем продуть его ртом, если продувается без проблем, то клапан не рабочий. Исправный клапан продувки без питания не получится продуть.

Замена клапана продувки адсорбера на Лада Гранта своими руками

В магазине покупаем новый КПА, а также два хомута маленьких и шланг подходящего диаметра, как правило подходит топливный шланг. Берем минимальный набор инструментов (отвертка, нож, пассатижи) и приступаем к работе, весь процесс отнимет у вас не более получаса времени.

1. Первое, что необходимо сделать — снять воздушную гофру с корпуса воздухана, для этого берем отвертку и ослабляем хомуты. Снимаем патрубок и под всем этим хозяйством находим наш клапан.

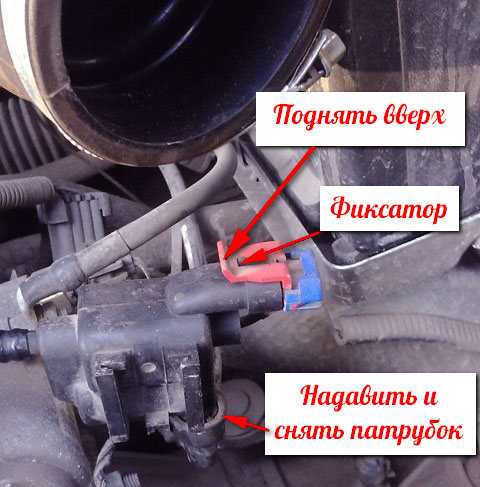

1. Отсоединяем крепление КПА и отключаем его питание, оно имеет колодку с фиксатором, на который нужно надавить. Затем отсоединим по очереди патрубки клапана адсорбера.
2. Один шланг тот, что из «дубового» пластика, одетый на штуцер можно просто срезать, снимать его не пытайтесь, даже если все удастся, то на новом клапане она будет держаться неплотно. Тем более у нас все предусмотрено и подготовлен новый патрубок. Если сильно хочется можно использовать герметик и попытаться им загерметизировать соединение старого шланга.

Снимаем все быстросъемные соединения и перекручиваем их на новый шланг

Сами шланги и разъемы важно не перепутать, чтобы не нарушить работу системы вентиляции

Собираем все в обратном порядке и крепим патрубок воздуховода на место. Далее заводим мотор и убеждаемся, что проблема исчезла. Ошибку лучше предварительно стереть.

На этом буду заканчивать, как видите ничего сложного. Замена клапана продувки адсорбера производится ненамного сложнее, чем так же замена воздушного фильтра. Пробуйте и у вас все обязательно получится. Если статья была для вас полезной, поделитесь ссылкой на нее со своими близкими, для этого скопируйте ссылку для социальных сетей или воспользуйтесь специальными кнопками, расположенными ниже. Буду также признателен если оставите содержательный комментарий. Всем пока и до новых встреч на ВАЗ Ремонт.

Фото отсюда: https://www.drive2.ru/l/8677844/, https://www.drive2.ru/l/7641808/

Как проверить клапан адсорбера

Принцип проверки на большинстве автомобилей одинаков, но мы рассмотрим на примере Шевроле Лачетти.

Проблемы с клапаном продувки адсорбера можно разделить на несколько основных пунктов:

• не приходят импульсы на клапан
• неисправность обмотки клапана
• заклинивание клапана в открытом положении
• заклинивание клапана в закрытом положении

Проверить целостность проводки и работоспособность клапана можно как программными методами, так и обычным мультиметром. А вот проверить герметичность клапана можно только физически.

Проверить импульсы, проводку и обмотку клапана очень просто программой Chevrolet Explorer, во вкладочке «управление механизмами — тест клапана продувки адсорбера». При нажатии на кнопку «ВКЛ» в диаграмме программы мы увидим вот такие сигналы

Это означает, что ЭБУ дает команду на клапан. Вместе с этим от клапана будет исходить звук щелчков в такт с этими сигналами, что, в свою очередь, означает, что импульсы до клапана доходят и обмотка целая, так как клапан срабатывает.

Кстати, если у Вас ещё нет диагностического адаптера, тогда советую обязательно прочитать рубрику диагностики и приобрести адаптер.

Электрическая часть исправна. Это мы проверили. Но чтобы быть уверенными, что клапан не заклинил физически, его можно снять и проверить. Демонтируется он очень легко и на это у меня уходит не больше 30 секунд.

К клапану подключены две трубки и разъем с двумя проводами. Сам клапан даже не прикручен, а просто вставлен в своё рабочее место.

На фото одна трубка уже снята.

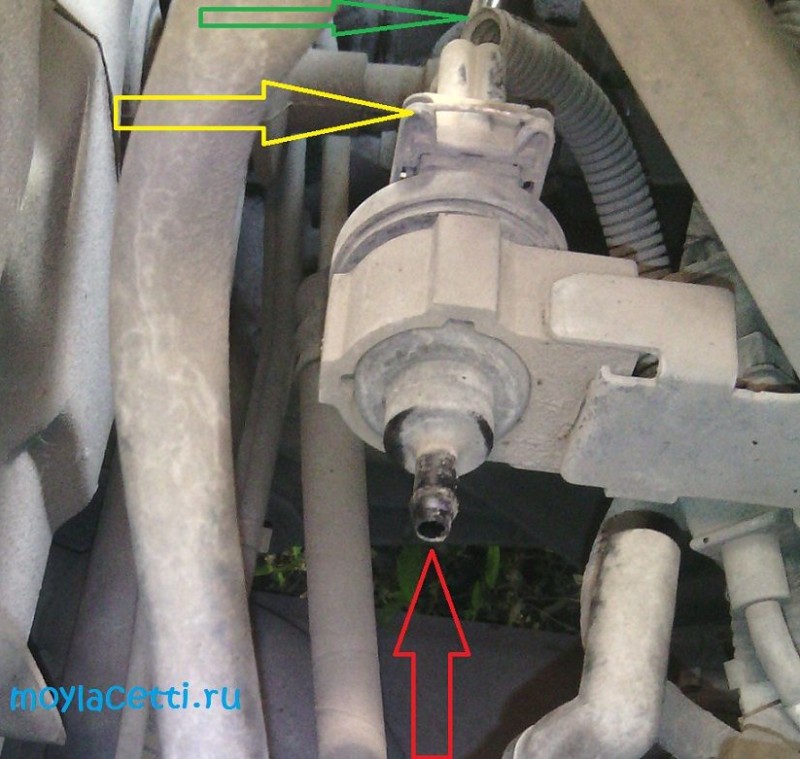

Чтобы снять клапан достаточно сдёрнуть две трубки, отмеченные зелёной и красной стрелкой(красная уже снята, а зелёная плохо видна с этого ракурса). Трубки снимаются просто и легко без всяких фиксаторов.

Затем нажать на металлический фиксатор и отстегнуть колодку проводов (показано желтой стрелкой)

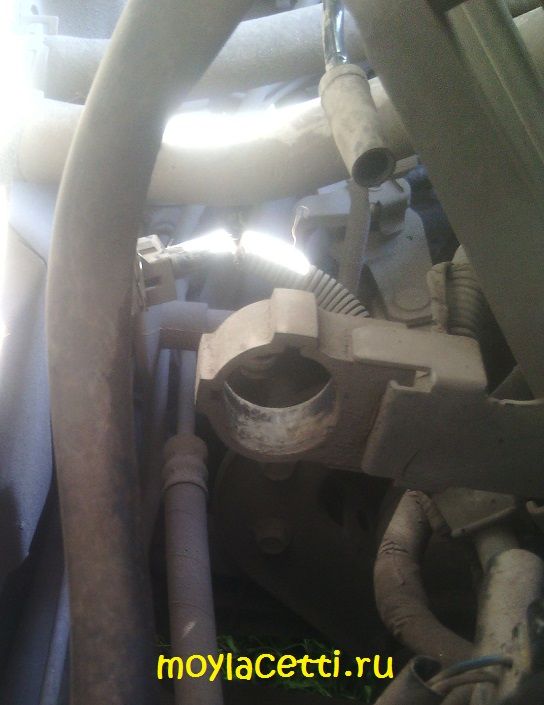

После этого надавить на штуцер, показанный красной стрелкой и клапан выйдет из своего посадочного места

Клапан является нормально закрытым, то есть без подачи напряжения он не пропускает воздух. Нужно это проверить любым доступным способом.

У меня для этих целей имеется шприц и кусочек вакуумной трубки, оставшейся после замены трубок датчика абсолютного давления.

Также необходима емкость с водой.

Нужно подключить шприц к тонкому штуцеру клапана, а толстый штуцер опустить в воду

Примечание. На толстый штуцер удобнее одеть отрезок шланга и опустить его в воду.

Давим на поршень шприца. Воздух при этом не должен проходить. То есть, в воде не должно быть пузырьков воздуха

При перемещении поршня шприца должно ощущаться сопротивление, а сам поршень стремится вернуться в первоначальное положение, что означает герметизацию клапана.

Осталось проверить только открытие клапана. Для этого берем два провода с такими мини-мамами

И подключаем к разъёму клапана адсорбера

Передвигаем поршень шприца и подключаем провода к аккумуляторной батарее. При подключении должен раздаться щелчок. Это значит, что клапан открылся.

В воде при этом будут видны пузыри воздуха

Можно также проверить сопротивление обмотки клапана. Оно должно составлять 25-30 Ом

Бывает такое, что клапан не открывается. Тогда его только менять на исправный.

Как проверить клапан адсорбера

Если после проверки оказалось, что адсорбер находится в более-менее работоспособном состоянии, то имеет смысл проверить его электромагнитный клапан продувки. Сразу стоит оговориться, что у некоторых машин, в силу их конструкции, некоторые действия будут отличаться, присутствовать или отсутствовать некоторые из них, однако в целом логика проверки всегда будет оставаться одинаковой. Итак, для проверки клапана адсорбера необходимо выполнить следующие действия:

Клапан адсорбера

Визуально проверить целостность резиновых шлангов, входящих в систему улавливания паров топлива, в частности, непосредственно подходящих к клапану. Они обязательно должны быть целыми и обеспечивать герметичность системы.
Отключить минусовую клемму с аккумуляторной батареи. Делается это для предотвращения ложного срабатывания диагностики системы и занесении в электронный блок управления сведений о соответствующих ошибках.
Снять поглотитель (обычно он находится в правой стороне двигателя, в районе установки элементов воздушной системы, в частности, воздушного фильтра).
Отключить электрическое питание самого клапана. Делается это путем снятия с него электрического разъема (так называемой «фишки»).
Отключить от клапана входной и выходной воздушные шланги.
С помощью насоса или медицинской «груши» необходимо попытаться вдуть воздух в систему через клапан (в отверстия для шлангов)

При этом важно обеспечить герметичность подачи воздуха. Для этого можно воспользоваться хомутами или плотной резиновой трубкой.
В случае, если с клапаном все в порядке, то он будет закрыт и воздух через продуть не удастся

В противном случае его механическая часть вышла из строя. Можно попытаться восстановить его, однако удается это далеко не всегда.
Необходимо от блока питания или аккумуляторной батареи с помощью проводов подать на контакты клапана электрический ток. В момент замыкания цепи вы должны услышать характерный щелчок, который сигнализирует о том, что клапан сработал и открылся. Если этого не произошло, то возможно вместо механической поломки имеет место электрическая, в частности, перегорела его электромагнитная катушка.
При подключенном к источнику электрического тока клапане необходимо попытаться вдуть в него воздух указанным выше способом. Если он исправен, а соответственно и открыт, то это должно получиться без проблем. Если же прокачать через воздух не получается, то клапан вышел из строя.
Далее нужно сбросить с клапана питание, при этом снова будет щелчок, сигнализирующий о том, что клапан закрылся. Если это произошло, значит, клапан рабочий.

Также клапан адсорбера можно проверить с помощью многофункционального мультиметра, переведенного режим омметра — прибора по измерению значения сопротивления изоляции электромагнитной обмотки клапана. Щупы прибора необходимо расположить на выводах катушки (местах, где к нему подключаются провода, идущие от электронного блока управления, существуют различные конструкторские решения), и проверить сопротивления изоляции между ними. У нормального, исправного, клапана это значение должно находиться приблизительно в пределах 10…30 Ом или незначительно отличаться от этого диапазона. Если значение сопротивления маленькое — значит, имеет место пробой электромагнитной катушки (короткое межвитковое замыкание). Если же значение сопротивления будет очень большое (исчисляемое в кило- и даже мегаомах), то имеет место разрыв электромагнитной катушки. И в том и в другом случае катушка, а значит, и клапан, будет непригодна для использования. Если она запаяна в корпус, то единственным выходом из ситуации будет полная замена клапана на новый.

Обратите внимание, что у некоторых автомобилей допускается высокое значение сопротивления изоляции на катушке клапана (в частности, до 10 кОм). Уточняйте эту информацию в мануале к вашему автомобилю.. Таким образом, чтобы знать, как проверить, исправен ли клапан адсорбера, необходимо его демонтировать, и проверить в гаражных условиях

Главное при этом знать, где находятся его электрические контакты, а также выполнить механическую ревизию устройства

Таким образом, чтобы знать, как проверить, исправен ли клапан адсорбера, необходимо его демонтировать, и проверить в гаражных условиях. Главное при этом знать, где находятся его электрические контакты, а также выполнить механическую ревизию устройства.

Для чего нужен адсорбер в машине

Согласно стандарту ЕВРО-2 при эксплуатации автомобилей не допускается попадание углеводородов в окружающую среду, как в жидком, так и в газообразном состоянии. Адсорберы необходимы для выполнения требований этого стандарта. Таким образом, адсорбер должен быть установлен в автомобилях, выполненных по стандарту ЕВРО-2 и выше.

Помимо чисто экологических требований эти устройства способствуют минимизации неприятных запахов на месте стоянки автомобиля. Это актуально, когда транспортное средство хранится в гараже, особенно, если имеется вход со стороны жилых помещений.

Адсорбер способствует уменьшению неприятных запахов в салоне, так как часто между салоном и бензобаком имеются микрозоны, через которые может проникнуть летучая смесь.

Принцип работы адсорбера на ВАЗ-2114

Для начала следует понимать, что же такое адсорбция. Так вот, это некий процесс, за счет которого осуществляется поглощение жидких и твердых газообразных веществ. Ярким примером этому могут послужить первые в мире противогазы, где в роли адсорбера выступал Активированный уголь. В автомобиле ВАЗ-2114 адсорбером выступает примерно такое же устройство, только его конструкция стала намного сложнее. Автомобильный адсорбер сегодня – это пластиковый корпус, внутри которого имеется специальный наполнитель, способный улавливать пары бензина, защищая тем самым атмосферу от загрязнения. Но данная деталь на ВАЗ-2114 этим не ограничивается. Дело в том, что в состав адсорбера также входят различные клапаны и патрубки.

Адсорбер не оказывает вообще никакого влияния на расход топлива, поскольку основной ее целью является повышение экологичности автомобиля. По мере того, как опустошается бензобак, пары топлива поднимаются вверх по горловине, после чего попадают в сепаратор. В этом месте она опять приобретают жидкое состояние, в результате чего возвращаются в бак. Часть паров, которой так и не удалось конденсироваться, попадает в вышеуказанный адсорбер. Последний, кстати, заполнен все тем же Активированным углем, предназначенным для поглощения вредных газов. Весьма примечательно, что этот процесс происходит при выключенном двигателе.

Как отключить или удалить адсорбер на машине и нужно ли перепрошивать ЭБУ?

Нужно понимать, что при удалении адсорбера отключается электромагнитный клапан, который напрямую связан с контролером и управляется последним.

Это приведет к появлению ошибки p0443, про которую мы уже упоминали выше. Также глушатся трубки, в частности та, которая идет к впускному коллектору.

В чем недостаток такого отключения?

Дело в том, что через трубку, которая идет к впускному коллектору, воздух подсасывается постоянно, даже в режиме холостого хода происходит, так называемая, малая продувка адсорбера. На высоких оборотах от 1500 – 2000 и выше — большая продувка.

Если заглушить патрубок, что многие и делают, определенное количество воздуха не будет поступать во впускной коллектор минуя ЭБУ, но последний их все равно учитывает.

Т.е., контролер учитывает один объем воздуха, а реально заходит другой (меньший). В результате количество топлива формируется ЭБУ исходя из большего количества воздуха, чем поступает. Приводит это к переобогащению топливовоздушной смеси.

В итоге двигатель работает некорректно, потому что смесь постоянно переобогащается там, где это нужно и не нужно, повышается расход топлива.

Также стоит поговорить и про переходной режим работы мотора, который может проявить себя при подъезде к перекрестку, светофору, лежащему полицейскому, в момент, когда сбрасывается газ.

В этот момент может произойти провал — снижение оборотов ниже холостых. Мотор как бы захлебывается, ему не хватает воздуха, причина — переобогащенная смесь. Через несколько секунд ситуация решается за счет электроники.

Поэтому правильным будет отключить адсорбер следующими способами:

1. После удаления устройства в трубку, которая идет напрямую мимо ДМРВ установить жиклер диаметром 1 мм. Это хоть частично, но решит проблему, так как поступать будет дозированно только воздух без паров бензина.
2. Перепрашивается ЭБУ (сложно). При невозможности убрать ошибку Check может понадобиться чип-тюнинг двигателя, а это дорого.
3. Демонтаж всей системы кроме электромагнитного клапана, который работает в холостую.
4. Установкой резистора (эмуляция клапана) в электрическую цепь на 200 – 250 Ом и 2 ватта. Для этого сгибаем ножки резистора и вставляем в фишку клапана. Закрепляем все изолентой. Но не всегда это помогает.

Как отключить адсорбер на ВАЗ 2110, 2112, 2114

Учитывая рекомендации выше делаем следящее:

1. Отключите разъем питания от клапана.
2. Отсоедините все патрубки от адсорбера и демонтируйте последний вместе с креплением.
3. Закрепляем клапан в месте, куда достанет штекер с проводами и патрубки.
4. На нижний штуцер подключите шланг с топливным фильтром (смотрите фото ниже).
5. К торцевому верхнему штуцеру – подключаем патрубок, идущий к впускному коллектору.
6. На патрубок, идущий в бак, одеваем еще один фильтр, аналогичный первому.

При такой схеме, когда клапан открывается в систему заходит чистый воздух, правда без паров бензина.

Исключаем клапан

Этот способ еще проще. Все демонтируем, включая и клапан. На патрубок, идущий из бензобака, одеваем топливный фильтр, а патрубок, идущий к впускному коллектору, глушим болтом с хомутом.

Последствия такого способа описаны выше, но этот способ тоже имеет право на жизнь.

Что касается Приоры, Гранты, Лада Ларгус, Газели и других автомобилей, то отключается absorber у них аналогичными способами, которые описаны выше.

Toyota Chaser

Стоит рассмотреть одну из иномарок, к примеру, Toyota Chaser.

Принцип отключения схожий с предыдущими:

1. Найдите клапан адсорбера. Он находится возле датчика массового расхода воздуха на корпусе воздушного фильтра.
2. Отключите от него фишку с проводами и все патрубки (может загореться Check на панели приборов).
3. Найдите адсорбер, отсоедините от него патрубки и заглушите.
4. Отсоедините от дроссельного узла патрубок, идущий к клапану, и заглушите его болтом с хомутом.
5. На патрубок, идущий к баку, оденьте топливный фильтр от карбюраторного ВАЗа.

В чем подвох перепрошивки с Евро 4 на Евро 2

Многие перепрашивают ЭБУ с Euro-4 на Euro-2, как правило делают это при удалении катализатора и установки обманки. В этот момент может произойти (специально или случайно) отключение клапана адсорбера и ЭБУ не управляет последним и никак его не контролирует.

В итоге при неисправности клапана двигатель будет работать с перебоями, а ошибка не высветился на панели приборов. Чтобы в этом убедиться отключите клапан и понаблюдайте за работой мотора.

Если версия подтвердилась, заглушите патрубки адсорбера и отключите клапан, контролер все равно им не управляет.

Абсорбер или адсорбер: как правильно?

Ну и наконец, адсорбция или абсорбция, адсорбер или абсорбер. Разница, как понятно, в приставках. Говоря простым языком, абсорбция – это поглощение внутрь, адсорбция – поглощение или осаждение на поверхность (в данном случае на крупно гранулированные частицы активированного угля). Поэтому правильно – адсорбер.

Видео — замена адсорбера на Шкода Фабия:

Может заинтересовать:

Сканер для самостоятельной диагностики автомобиля

Сравнить стоимость ОСАГО для своего авто

Выбрать видеорегистратор: незаменимый гаджет для водителя

Некоторые водители предпочитают видеорегистратор в виде зеркала

Признаки неисправности адсорбирующей системы.

Большинство проблем адсорбирующей системы возникает при неисправности электромагнитного клапана. Он открыт либо закрыт соответственно при запуске или остановке двигателя. Нормально работающий электромагнитный клапан никак не даёт о себе знать. Его неисправность, когда продувка системы не осуществляется, а давление в баке не сбрасывается, грозит серьёзными поломками других частей автомобиля.

Неполадки с адсорбером, как правило, сопровождаются следующими признаками:

• через 5-10 минут после прогрева двигателя начинают «плыть» обороты;
• при нажатии педали газа на холостом ходу при запущенном двигателе последний ведёт себя так, как будто заканчивается топливо, вплоть до полной остановки;
• при движении автомобиль не развивает полную мощность, по ощущениям работает на 80-90% от максимальной;
• датчик топливного бака показывает неверные данные, иногда может быть «полным» или, наоборот, «пустым»;
• во время открытия бака во время заправки слышен свистящий звук, словно ёмкость всасывает воздух из окружающей среды;
• присутствует явно завышенный расход бензина;
• иногда при непрогретом моторе абсорбер стучит, звук легко спутать со стуком клапанов двигателя.

При наличии перечисленных выше признаков электромагнитный клапан необходимо проверить. Неисправный компонент следует заменить. Стоит деталь недорого и меняется достаточно легко даже своими силами.

Признаки неисправности адсорбирующей системы не всегда связаны лишь с неполадками электромагнитного клапана. Очень часто забивается непосредственно фильтр-банка с угольным порошком. Если необходимо, деталь меняют либо разбирают и чистят (сушат), восстанавливая её фильтрующие свойства.

Проверка клапана продувки адсорбера

1. Отсоединяем колодку с проводами и визуально проверяем состояние контактов. При обнаружении на них окислов обрабатываем выводы средством для очистки и защиты электрических контактов.

2. Снимаем клапан адсорбера. Измеряем мультиметром сопротивление обмотки клапана, которое должно быть в пределах 20-30 Ом. Клапан адсорбера следует заменить, если обнаружено короткое замыкание или обрыв в обмотке клапана.

3. Во избежание короткого замыкания один вывод клапана следует изолировать полихлорвиниловой трубкой. Подаем на выводы клапана 12 В от аккумулятора. В этот момент выводы клапана должны открыться с характерным щелчком. Повторяем проверку, создавая разряжение в клапане резиновой грушей.

Диагностика клапана своими руками

Если вам необходимо заменить лишь клапан адсорбера, то уж тем более вам нет смысла ехать на СТО. В отличие от установки, данная работа потребует от вас несколько минут времени и всего лишь одну крестовую отвертку. Найти такое устройство нетрудно, да и стоит оно всего 500-600 рублей. Ну а крестовая отвертка найдется у каждого в доме.

Сначала продиагностируем клапан на исправность. Для проверки данной детали нам понадобятся мультиметр и несколько отрезков проводов.

Результат должен быть не менее 12 вольт. Если напряжения нет, или оно меньше нормы, вероятнее всего, у вас разряжен АКБ или неисправен ЭБУ.

При помощи крестовой отвертки ослабляем хомут крепления трубки к клапану. Вынимаем шланг с патрубка. Поддев отверткой, снимаем клапан с адсорбера. На выводы подаем напряжение 12 В от АКБ (плюс к выводу «А», минус к «В»).

Если клапан после этого не открылся с характерным щелчком, устройство необходимо заменить. Кстати, если на новом элементе отсутствует уплотнительное кольцо, его можно позаимствовать у старой детали. Однако это допустимо лишь при том условии, что кольцо не имеет механических повреждений и микротрещин. В противном случае уплотнительную деталь необходимо тоже заменить.

В противном случае создаваемое от двигателя разрежение может повредить бак,  топливо попадет в двигатель и т.д. Также если убрать клапан, ЭБУ двигателя сразу покажет ошибку, мотор перейдет в аварийный режим работы и т.д.

Наиболее правильным и дорогим вариантом является замена адсорбера. Если же владелец по той или иной причине не имеет возможности приобрести данный элемент, можно попробовать очистить старый.

В ряде случаев, если адсорбер забит, его можно почистить. Для этого достаточно снять колбу и аккуратно разобрать. Внутри находится уголь (адсорбент).

Далее уголь можно высыпать и прогреть его в духовке, постепенно повышая температуру. Следует быть готовым к тому, что при нагреве будет слышен сильный и неприятный запах, также уголь начнет дымить.

Уголь нужно медленно нагреть, сначала до 100 градусов Цельсия, затем прогреть около часа. Далее уголь из адсорбера разогревается до 300, после чего выдерживается до того момента, ока не исчезнет запах. В процессе «прожарки» также уголь нужно время от времени перемешивать.

После окончания прогрева следует оставить уголь в духовке и выждать, пока он не остынет. Снятые ранее с корпуса сетки и губки, а также резинки (предварительно почищенные), ставятся на место,  затем уголь засыпается обратно в корпус адсорбера. Кстати, старые губки можно заменить на новые, изготовив их из подручного синтапонового материала.

Если рассматривать клапан адсорбера, данный элемент отвечает за вентиляцию и направляет топливный конденсат в двигатель. При этом нельзя исключать вероятность поломки клапана продувки адсорбера.

В норме клапан издает характерные щелчки, которые слышно на ХХ или когда на улице понижена температура воздуха. Щелчки указывают, что система поглощения паров работает (щелкает клапан адсорбера). Если резко нажать на педаль, звук останется таким же, то есть независимо от оборотов мотора.
