Тормозные колодки заднего тормоза lada / ваз largus с 2012 года

Выбор передних тормозных колодок для Лады Ларгус

Ремонт, продажа, замена снятие и установка блоков ABS АВС в СВАО — Алуфьево, Бибирево, Отрадное

При подборе деталей следует учитывать тип двигателя конкретной машины: передние колодки 8-клапанного и 16-клапанного Ларгуса различны по форме и габаритным размерам:

Производитель	Тип двигателя	Артикул	Примерная цена
ОРИГИНАЛ
RENAULT (Франция)	8V	410602192R, 7711130071	2000 руб.
16V	410608481R	1500 руб.
LADA (Россия) без АБС	8V	410602192R	1500 руб.
16V	410608481R	1700 руб.
АНАЛОГИ
SANGSIN (Корея)	8V	SP1243	700 руб.
16V	SP1383	900 руб.
BOSCH (Германия)	8V	986467720, 0986495212	1000 руб.
16V	986424795	1500 руб.
TRW (Германия)	8V	GDB1465	1400 руб.
16V	GDB3332	1900 руб.
FERODO (Швейцария)	8V	FDB845	1300 руб.
16V	FDB1617	1400руб.
VALEO (Франция)	8V	601075, 301002	900 руб.
16V	301641	1100 руб.

Также стоит учесть, что по отзывам автовладельцев оригинальные передние колодки Ларгуса обладают избыточной жесткостью и активно истирают тормозные диски. Нередко, уже при пробеге в 40 – 45 тысяч километров на поверхности дисков образуются существенные борозды и задиры.

Замена задних тормозных колодок Лада Ларгус

Замену задних тормозных колодок необходимо проводить на ровной поверхности. Под передние колеса обязательно подкладывайте противооткатные упоры.

Если Вы еще не меняли передние тормозные колодки Лада Ларгус, то мы расскажем, как это сделать.

Первым делом срываем болты на заднем колесе, затем поднимаем автомобиль домкратом и демонтируем полностью колесо.

Далее необходимо снять барабан, но чтобы это сделать, надо свести тормозные колодки. Делается это через резьбовое отверстие болта колеса плоской отверткой.

Тонким зубилом и молотком выбиваем заглушку ступица колеса.

Головкой размером 36″ и мощным воротком отворачиваем ступичную гайку.

Снимаем барабан вместе со ступичным подшипником. Если подшипник прикипел, то отстукиваем киянкой барабан и после этого снимаем его.

Поворачиваем чашку, вынимая его тем самым из солдатика. Убираем пружину, чашку и сам солдатик. Аналогичную процедуру проделываем со второй колодкой.

Снимаем нижнюю стяжную пружину и убираем в сторону.

Аккуратно вынимаем пару колодок вместе с распорной планкой и рычагом ручного тормоза.

Снимаем с рычага трос ручника.

Вынимаем из зацепления верхнюю пружину.

..и следом за ней отцепляем пружину с механизма автоматического разведения колодок.

Внимательно осматриваем все детали

Особое внимание уделяем пыльникам тормозного цилиндра. Если они изношены или порваны, то меняем их на новые

Очищаем все детали от грязи, ржавчины и пыли. И только после этого устанавливаем на место новые тормозные колодки.

Затяжку барабана следует выполнять моментом 175 Н*м. Для этого используется динамометрический ключ. Гайку ступицы желательно использовать новую, так как она самоконтрящаяся. Если новой ступичной гайки нет в наличии, то загибаем борта старой в трех местах, чтобы привести её к заводскому состоянию.

Сборка барабанных тормозных колодок производится в обратном порядке. Аналогично замену задних тормозных колодок проводим на второй стороне.

Устройство и принцип работы сцепления

Снятие и установка маховика двигателя Рено Логан Нажимной диск находится в стальном кожухе, который с помощью болтов крепится к маховику силовой установки. Фрикционный диск устанавливается на шлицы первичного вала КПП и зажимается диафрагменной пружиной между нажимным диском и маховиком. Направляющая втулка – это узел неразборного типа, в состав которого входит подшипник первичного вала и сальник.

Перемещение подшипника осуществляется вилкой на шаровой опоре, установленной в картер сцепления. Вилка вставляется в пазы муфты подшипника без креплений. На плече этого своеобразного рычага выключения закреплён привод (трос), второй конец которого соединяется с педалью в салоне.

Гидравлический привод сцепления Лады Ларгус с коробкой передач JR5 состоит из следующих узлов:

• главный цилиндр, который установлен в подкапотном пространстве,
• рабочий цилиндр в картере сцепления,
• подшипник выключения,
• трубопровод с трубками и шлангами,
• педаль.

Педаль соединяется с толкателем главного цилиндра с помощью фиксатора наконечника. Она совмещена на одной оси с педалью тормоза и прикрепляется кронштейном к кузову. Педаль снабжается пружиной для возможности возврата в исходное положение.

Главный цилиндр соединяется с бачком, в котором находится тормозная жидкость. Резервуар также служит для соединения с тормозным цилиндром. Рабочий цилиндр объединен с подшипником выключения сцепления, прикрепляется к картеру изнутри и оказывает давление на подшипник через диафрагменную пружину. Гидропривод работает благодаря наличию тормозной жидкости. Он не нуждается в регулировке в течение всего срока эксплуатации.

На коленчатом валу двигателя Ларгуса закреплен маховик, вращающийся при работе силового агрегата. В маховик установлен первичный вал, на шлицах которого находится диск сцепления. По этим шлицам диск может перемещаться в обе стороны на несколько сантиметров. Первичный вал с помощью шестерни соединяется с вторичным, который передает крутящий момент на полуоси.

Нажимая и отпуская педаль сцепления, водитель регулирует нажим диска от маховика мотора. При переводе рычага переключения передач в нейтральное положение шестерни вторичного вала не сцепляются с шестерней первичного. То же самое происходит и при нажатии педали: водитель включает нужную передачу и, плавно отпуская сцепление, увеличивает обороты. В это время шестерни постепенно входят в зацепление. Диск через шлицы прижимается к маховику, передавая тем самым крутящий момент на КПП.

16-клапанные двигатели выдают больше мощности, поэтому для них используется сцепление с более жестокой нажимной пружиной и демпфером фрикционного диска. Отличить диски можно по прорези лепестков пружины и пружинам демпфера, так как они маркированы краской. Размер используемых дисков одинаков.

Порядок замены

Прежде всего, водители должны знать, что такие колодки меняются попарно. Специалисты не рекомендуют заниматься этим по отдельности, ведь это может привести к дестабилизации всего автомобиля в процессе постепенной или резкой остановки. Однако частого внимания требуют только передние элементы одноимённой системы, хотя во многом всё аргументировано конкретной неисправностью.

Шаг первый

Процедура замены колодок осуществляется только комплектом из 4 деталей, по 2 штуки на каждую сторону. Прежде всего, следует проверить уровень тормозной жидкости бака соответствующего цилиндра. Если он приближается к максимуму, то жидкость нужно откачивать, ведь после установки новых колодок этот уровень существенно поднимается.

Шаг второй

Далее, ослабеваются болты колеса, с которого начинается замена колодок. Домкратом приподнимается соответствующая часть автомобиля, устанавливаются надёжные опоры и само колесо снимется. Посредством отвёртки имеющиеся колодки отводятся от диска, то есть поршень вдавливается до упора в дно рабочего цилиндра.

Шаг третий

Аналогичная процедура проводится с болтами нижнего направляющего пальца суппорта, который проворачивается ключом. Он извлекается и поднимается. После этого снимаются наружные и внутренние тормозные колодки.

Шаг четвёртый

Если имеющиеся пружины деформированы или сильно корродированы, то их также нужно менять. Здесь следует проверить защитные резиновые чехлы, а также особенности движения суппорта по отношению к направляющим колодок. Если возникают какие-то трудности с этим, то все детали должны быть смазаны.

Шаг пятый

Направляющие пальцы устанавливаются в порядке, обратном снятию. При этом защитные резиновые пыльники в случае их затвердения или наличия разрывов должны быть заменены.

Шаг шестой

Старые колодки достаются, их посадочное место очищается, и туда устанавливаются новые детали. Поскольку они будут толще по размеру, то для них нужно немного «утопить» одноимённый поршень. Здесь следует воспользоваться струбциной или длинной отвёрткой.

Шаг седьмой

Когда их замена завершена, то сборка выполняется в обратном порядке. В её процессе желательно смазывать резьбу болтов, которые были откручены или послаблены ранее. Аналогично они меняются и на другом колесе.

Если же стоит заменить задние тормозные колодки, то там принцип схож, но всё же наблюдаются некоторые отличия от вышеупомянутой процедуры.

Как проводится замена задних колодок на Ларгусе? Инструкция позволит правильно провести запланированное мероприятие.

В самом начале мероприятия следует опустить рычаг стояночного троса до состояния упора.
Для снятия барабана колодки сводят друг с другом. Для этого вращают храповую гайку. Основной задачей становится уменьшение длины распорной планки.
Нужно снять защитный колпак и гайку подшипника ступицы. Тоже делают с тормозным барабаном и подшипником.
На следующем этапе поворачивается чашка пружины стойки с помощью пассатижей. Основная цель – совместить паз в чашке и стоечный хвостик. Рекомендуется придерживать опорную стойку, так как это гарантирует безопасность проведения мероприятия.
Затем снимают чашку с пружиной, аккуратно вытаскивают опорную стойку из отверстия тормозного щита.
Из зацепления выводят крючок нижней пружины, используемой для стягивания, и снимают его. Для этого используют подходящую отвертку.
Тормозные задние колодки аккуратно отводят от щита

Осторожное действие позволит исключить риск повреждения пыльников тормозного цилиндра.
Теперь отсоединяют трос, отвечающий за тормоза.
На следующем этапе колодку снимают вместе с распорной планкой.
Верхний крючок аккуратно выводится из зацепления, как и пружина, являющаяся частью регулятора зазора.
Необходимо разъединить тормозную колодку и распорную планку. Только после этого можно будет снять стяжную пружину.
Механизм авторегулировки зазора устанавливается в базовое положение.
Установка новых агрегатов проводится только в обратной последовательности.
Завершающий этап – регулировка стояночного тормоза с помощью педали тормоза и отпускание рычага.

Мероприятие успешно проведено и задние колодки на автомобиле Largus заменены.

Экономия на колодках Largus запрещена, поэтому желательно проводить замену при износе в 70% и использовать только качественные детали.

Как выполнить замену задних колодок?

Перейдем к рассмотрению последовательности действий когда осуществляется замена задних тормозных колодок.

1. Ослабляем моменты затяжки колесных болтов на задней оси.
2. Вывешиваем автомобиль (или его часть) с помощью подходящего подъемного средства.
3. Мотор LADA Largus, естественно, должен быть заглушен, а ручник деактивирован.
4. После снятия колеса с одного боку авто обнаруживаем барабан тормозного узла. Демонтируем его.
5. Колодки с АБС или без размещаются по краям механизма. С одной из них непосредственно взаимодействует рычаг активации стояночного тормоза. Между верхними краями колодок расположился цилиндр. Также наблюдаем присутствие пружин и распорной планки, которые необходимы для возможности регулирования зазора.
6. Разборочные действия начинаем с демонтажа стяжных пружин, причем снимаем не только верхнюю, но и нижнюю. Эту манипуляцию удобно совершать плоскогубцами. Не забываем о пружинах направляющих.
7. Переходим к снятию самой планки вместе с механизмом, позволяющим «выбирать» зазор.
8. Остается снять наконечник троса привода стояночного тормозного узла.
9. Теперь извлекаем колодки с АБС или без.
10. Перед монтажом новых расходных деталей тщательным образом с помощью металлической щетки производим очистку всех компонентов узла.
11. Во время монтажа новых колодок в LADA Largus потребуется сборка и установка механизма, которым регулируется зазор, а также возврат в свое положение наконечника троса ручника.
12. Когда все указанные элементы установлены на щите механизма, то натягиваем стяжные пружины и возвращаем на место пружины направляющих.
13. Надевание барабана осуществляем аккуратно, а по завершении производим процедуру регулирования зазора между уже установленными колодками. Для этого выполняем троекратное нажатие педали до упора. После появления характерного щелчка механизм переходит в «статус» отрегулированного.

Замена задних тормозных колодок на автомобиле Лада Ларгус завершена.

Замена задних тормозных колодок Лада Ларгус фото и видео

Безопасность – превыше всего. С таким девизом должны ездить автомобилисты. Для Лада Ларгус замена задних тормозных колодок производится, если они подверглись нескольким причинам. Выбор колодок стоит производить тщательно, и согласно каталожных номеров данных заводом-изготовителем.

Видео замены задних тормозных колодок на Лада Ларгус:

Процесс замены тормозных колодок

Для совершения замены задних тормозных колодок Лада Ларгус необходимо подготовить инструментарий. Для работы понадобится: домкрат, баллонный ключ, пассатижи и плоская отвертка. Когда все подготовлено, можно преступить непосредственно к процессу:

1. Включить 1 или 3 передачу на КПП.
2. Под передние колеса подставить противооткатные упоры.
3. Поднимаем заднюю часть автомобиля, где будет меняться колодка, при помощи домкрата.
4. Демонтируем колесо.
5. Снимаем крышку с тормозного бачка.
6. Проводим демонтаж верхней крышки тормозного барабана.
7. Сдвигаем рабочий поршень внутрь, и фиксируем его в таком положении.
8. Раздвижные рычаги стояночного тормоза сжимаем вовнутрь.
9. Сжимаем пружину, и отцепляем трос ручника.
10. Поворачиваем прижимную пружину на четверть. При этом стоит придержать опорную стойку.
11. Теперь, можно демонтировать чашку, пружину и опорную стойку.
12. Все операции, описанные ниже необходимо сделать со второй колодкой, в этом же барабане.
13. Растягивая верхнюю пружину, выводим колодки из прорезей.
14. Теперь, растягиваем нижнюю пружину, и выводим колодки с ограничительной пластины.
15. Далее, демонтируем колодки вместе с пружинами.
16. Отцепляем пружины от колодок, сначала верхнюю, а затем и нижнюю.
17. Теперь, необходимо демонтировать распорные планки.
18. Далее осматриваем барабан на наличие дефектов: сколов, выработки, борозд.
19. Теперь, когда все готово, устанавливаем все в обратном порядке.
20. При необходимости, долить жидкость в тормозной бачок.

Перед использованием ручного тормоза, прям в гараже, его необходимо плавно потянуть и отпустить несколько раз. Это поможет приспособиться новым колодкам.

Выбор колодок

К выбору задних тормозных колодок на Ларгус стоит подходить тщательно, ведь от них зависит не только торможение во время движения, но и, как будет работать стояночный тормоз.

Оригинальный артикул

7701210109 – это оригинальный каталожный номер задних тормозных колодок Лада Ларгус. Средняя стоимость по РФ составляет 5000-5500 за комплект.

Аналоги тормозных колодок на Лада Ларгус

Производителей, которые выпускаю аналоги достаточно много, но рассмотрим лишь те, которые по опыту устанавливают владельцы автомобиля.

Все производители, которые представлены в таблице, выпускают качественные запасные части, которые идеально становятся на штатные посадочные места Ларгуса.

Причины неисправности

Причины неисправности задних тормозных колодок ничем не отличаются от передних. Но, стоит остановиться на них, чтобы знать их:

Износ фрикционной части. Его можно увидеть, только если разобрать барабан. Согласно рекомендациям завода изготовителя, фрикционная часть не должна быть меньше 2 мм.

Для сравнения: слева новая тормозная колодка, с справа старая передняя тормозная колодки

Попадание тормозной жидкости на накладки. также приводит к замене колодки.
Фрикционная часть имеет трещины. откололась или обнаружены сколы. Это свидетельствует о том, что накладку необходимо заменить.

Все эти причины становятся решающими в решении о замене задних тормозных колодок.

Тюнинг

Многие автолюбители хотят улучшить задний тормоз, для этого они меняются штатные барабаны на дисковые вентилируемые тормоза. Делается эта операция довольно просто, но в частых случаях, необходима замена ступицы.

Установка задних дисковых тормозов

Старые задние барабаны выбрасываются, а вместо них, устанавливаются тормозные диски, суппорта и передние колодки. Это значительно улучшает торможение автомобиля. Такие производители как «Брембо» и «Спарко» предлагают полный комплект задних вентилируемых тормозных дисков.

Как показывает практика, дисковые тормоза эффективнее в использовании на 30%, а замена проводится аналогично передним. При этом не нужно покупать отдельно колодки для задней и передней части. Достаточно купить 4 комплекта передних колодок (в каждом комплекте по 2 колодки).

Выводы

Замена задних тормозных колодок Лада Ларгус немного сложнее, чем передних. Но при этом совершить смену элементов самостоятельно, более чем реально

Особое внимание следует уделить выбору колодок, ведь именно от них зависит эффективность торможения

Советы по эксплуатации тормозов

В первую очередь требуется менять тормозную жидкость раз в 1–2 года. В результате работы тормозной системы влага попадает в жидкость, что уменьшает температуру кипения. В течение долгого времени интенсивной эксплуатации жидкость кипит в цилиндре, что образует утечку воздуха и не даст нужное давление. Вследствие этого продуктивность работы жидкости резко уменьшается.

Поэтому стоит регулярно следить за её уровнем в бачке. При быстром понижении уровня имеет место утечка. В таких случаях нужно немедленно обращаться в сервис. При медленном понижении уровня жидкости следует проверить состояние колодок.

Рекомендуется замена колодок при их износе в 70 %. Тормозная система требует наибольшего ухода, ведь она обеспечивает безопасность езды. После зимнего периода желательно производить чистку тормозного суппорта на станции техобслуживания.

Самая главная рекомендация: экономить на колодках опасно. Следует устанавливать детали хорошего качества, чтобы в ответственный момент колодки не подвели.

Типы тормозных механизмов

В автомобилестроении присутствуют три основных категории тормозных механизмов, устанавливаемых серийно:

• ленточные конструкции;
• барабанные системы;
• дисковые тормоза.

Первые «экземпляры» на заре автомобильной индустрии обладали ленточными тормозами. Таким изделием охватывался весь периметр обода колеса, что позволяло водителю в определенный момент направить туда тормозное усилие. Ему оставалось лишь натянуть ленту, что приводило к замедлению «повозки».

Эволюция сделала свое прогрессивное дело, и на смену устаревшим «лентам» пришли барабаны, как и в Лада Ларгус. Принцип их действия не был замысловатым, а предполагал вращение колеса в свободном режиме в паре с барабаном, который путем распора присутствующих в его полости колодок воспринимал тормозное усилие, заставляя автомобиль замедляться. Такая концепция проявила себя довольно неплохо, однако со временем обнаружились некоторые ее недостатки. Здесь особое влияние оказывает интенсивность работы барабанной системы. Конструкция является закрытым типом, и перегрев колодок происходит весьма быстро, что напрямую влияет на ухудшение тормозного эффекта. Наряду с чрезмерным нагревом губительным для барабанного механизма оказалось попадание влаги. Присутствие воды и грязи внутри узла вызывает снижение производительности. Также нередки случаи поломки какой-либо детали внутри закрытого барабанного механизма. С одной стороны, проявившийся шум доставит водителю информацию о произошедшей поломке, а с другой – может спровоцировать повреждение внутренней рабочей зоны самого барабана.

Самыми надежными зарекомендовали себя дисковые тормоза, установленные в Лада Ларгус. В них все недостатки, свойственные предыдущим категориям, напрочь нивелированы. Принцип функционирования заключен в следующем. В паре с колесом происходит вращение самого тормозного диска, пока на него не подействует сжимающее усилие колодок. Такое действие возможно путем перемещения тормозного штока из полости гидроцилиндра, присутствующего в суппорте. В диске применена система вентилирования, позволяющая эффективно охлаждать рабочую зону при интенсивном режиме торможения. Заметим, что у подавляющего большинства автомобилей вентилируемыми являются только передние механизмы. Также факт попадания влаги на диск не способен повлечь существенных повреждений, поскольку она быстро высыхает, а остатки мусора самопроизвольно удаляются центробежной силой. Хотя нередки случаи искривления дисков при частом чередовании перегрева и проезда водных «преград» (луж). Дисковый механизм лучше переносит нагрузки, поэтому вся система является максимально эффективной.

Ввиду значительно меньшей стоимости барабанных узлов в сравнении с дисковыми аналогами, многие производители в своих бюджетных моделях прибегают к комбинации механизмов, причем спереди — диски, а сзади — барабаны.

Вывод

Получить дополнительную полезную информацию по озвученной теме можно из видео в этой статье.

Заметка о том, какие лампы освещения установлены в передних фарах Ларгуса; какие из них ближнего/дальнего света, а какие отвечают за габаритные огни. Как самостоятельно поменять лампы. Сколько стоят оригиналы и аналоги в Ярославле

Доброго времени суток будущие и начинающие господа Ларгусоводы!

На Ларгусе часто перегорают лампы ближнего/дальнего света и передних габаритов. По крайней мере я за 70 тысяч поменял уже по пять раз с каждой стороны.

На моей машине были установлены следующие лампы освещения:

1. Ближний/дальний свет: галогенные, фирмы Osram H4 12v 60/55w. (арт.64193). Цена от 109 руб.

Аналогов много. Вот некоторые из них:

370 руб.
General Electric (34454)

117 руб.
Valeo (032007)

2. Передние габариты: галогенная безцокольная 12V Osram (арт.2825). Цена от 17 руб.

26 руб.
Lynx (L12805)

9 руб.
Fortluft (2825)

3. Задние габариты: двухконтактная с нитью накаливания, цоколь BAY15D. Маяк 12V P21/5W.

от 56 руб.
Fortluft (7528)

Перегорают реже. Менял всего один раз в правом фонаре. Вот так она выглядит:

Как заменить лампы в передних фарах

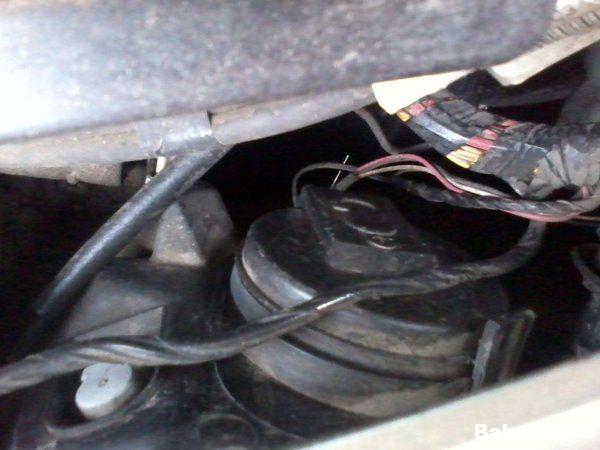

1. Вначале снимается защитный кожух. Он немного проворачивается, затем отжимается небольшая защелка.

2. Вынимается колодка с проводами.

3. Снимается резиновая защитная втулка.

4. Лампа прижата П — образным фиксатором. Его нужно отвести в сторону и назад.

5. Вынимаем лампу. Запомните ее ориентацию. Два зубца снизу, один вверху. А если посмотреть на нее со стороны фары, то надпись (маркировка) будет сверху.

6. Устанавливаем новую лампу. Голыми руками ее брать не следует, так как на колбе остаются жирные следы от пор и лампа быстрее выйдет из строя. Это относится ко всем галогенкам. Лучше держать за цоколь или использовать ткань из микроволокна.

7. Сборка осуществляется в обратном порядке. Сначала прижимной фиксатор, затем резиновая втулка и в конце верхняя крышка.

Как заменить передние габариты

Действий здесь немного. Главное добраться до патрона и провернуть его на 90 градусов. Неудобнее всего менять со стороны аккумулятора. Мало места. Если рука большая, то лучше его снять.

Таким образом, порядок действий такой:

• Нащупали патрон
• Провернули его и вынули
• Извлекли лампу
• Устанавливать в патрон новую лампу лучше в перчатках
• Затем патрон вставляем обратно в фару и проворачиваем его на 90 градусов

Как заменить задние габариты

Менять лампы одно удовольствие. Все что нужно, это снять блок-фару. Она крепится двумя барашками из салона: один вверху под пластмассовой обивкой, другой внизу. Откручиваем их, отводим фару в сторону и отсоединяем колодку с проводами.

Дальше нужно снять защитный кожух. Он держится на трех защелках. Под ним стоят три лампы. Находим лампу габаритов и меняем ее. Действия простые: вставить в патрон и провернуть.
