Замена передних колодок

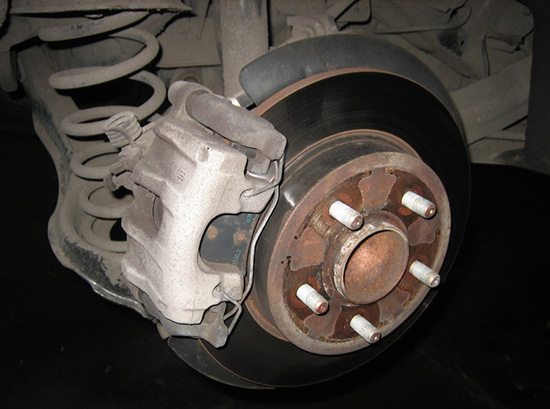

Вывесив нужную сторону на домкрате и затем опустив порог на подставку, снимите колесо. Очистите наружные поверхности суппорта щеткой и приступайте к разборке.

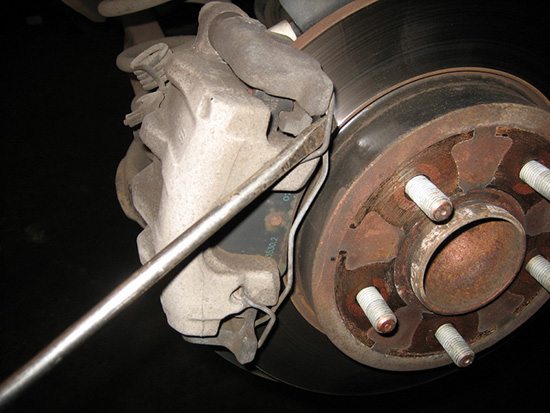

• Уприте мощную отвертку между тормозным суппортом и диском так, чтобы максимально вдавить поршень суппорта вглубь.
• Извлеките проволочную пружину, прижимающую внешнюю колодку.

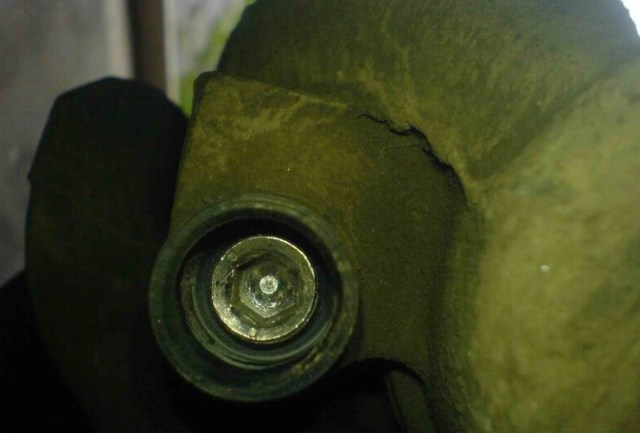

• Выньте заглушки с обратной стороны суппорта и шестигранником 7 мм попробуйте стронуть с места скрытые под ними направляющие. Будьте осторожны – сорвать шестигранник легко, и это повлечет за собой снятие суппорта вместе со скобой и высверливание направляющих. Так что, если резьба «не идет» — доставайте баллон со смазкой.
• Снимите суппорт со скобы, выньте колодки и додавите поршень.
• Установите новые колодки, не забыв о направлении вращения диска (указано стрелкой на колодке).
• Установите суппорт на место, очистите направляющие и нанесите на них свежую смазку.
• Заверните направляющие, установите прижимную пружину.
• Несколькими нажатиями педали тормоза выведите поршень в рабочее положение.

Видео замены:

Когда должна осуществляться замена задних колодок на Форд Фокус 2

Автовладельцы, постоянно эксплуатирующие свои транспортные средства, должны знать, что не существует точного определения по времени либо пройденному километражу, когда же должна осуществляться замена задних колодок Форд Фокус 2.

Ориентировочно в справочной литературе для автомобилей даются среднестатистические данные, выраженные в километрах. Они используются для приблизительного отсчета времени и контроля износа фрикционного слоя.

Периодичность замен по дисковым тормозам, используемым на передних и задних осях машин: 10 – 20 тысяч км, по барабанным тормозам, используемым преимущественно на задних колесах: 100 – 150 тысяч км.

Наиболее действенным методом проверки на необходимость обновления колодок тормозов служит непосредственный и тщательный их осмотр. При этом осуществляется демонтаж колодок, измерение микрометром либо штангенциркулем остаточной толщины накладок. Все данные виды работ входят в регламент периодического технического обслуживания автомобиля.

Владельцы автомобилей не всегда соблюдают эти правила. Иногда просто от лени, либо от чрезмерной занятости другими делами. Не у всех имеются в наличии необходимые инструменты, возможность демонтировать колеса и колодки со своих штатных мест.

Необходимо помнить, что тормозная система – одна из главных по осуществлению безопасности водителя и пассажиров, поэтому за ней необходим неусыпный контроль и уход.

Косвенные признаки износа:

• Снижение объема тормозной жидкости в бачке. Фрикционный слой стерся, объем уменьшился, жидкость для торможения перетекла в освободившуюся полость.
• При воздействии на тормозную педаль раздаются скрип, писк, скрежет. Внутри фрикционного слоя производителем устанавливаются специальные контрольные пластины.
• Износ накладок приводит к тому, что они трутся по плоскости тормозного диска. Это производит резкие посторонние звуки, призванные раздражать окружающих и принимать меры к устранению дискомфорта.
• Тормозная педаль стала перемещаться с увеличенным свободным ходом. Этот показатель тоже указывает на стертость фрикционного слоя.
• Резкое торможение уводит машину в сторону – подтверждение неравномерного износа фрикционного слоя накладок. Производя ремонт, заменив колодки, выявляется причина неисправности, принимаются действенные меры по ее устранению.
• Автомобили отечественного и зарубежного производства имеют в своей конструкции сигнализаторы износа фрикционного слоя тормозных колодок. Превышение допустимых пределов износа позволяет тонкому контакту датчика прикоснуться к тормозному диску и замкнуть бортовую цепь. Водитель видит, как на приборной панели загорается контрольная лампа, сигнализирующая о необходимости замены изношенных колодок.

Для всех категорий автовладельцев главным принципом всегда есть и будет регулярный контроль толщины фрикционного слоя тормозных колодок.

Лучше всего совмещать их замену с периодическим обслуживанием в автосервисе. Достигшие предельных значений колодки менять одновременно с выявлением других текущих неисправностей.

Как часто нужно менять колодки

Этот вопрос интересует многих новичков. Каждый специалист скажет вам, что все зависит от стиля езды, условий использования автомобиля, количества пройденных километров и качества самих тормозных колодок.

Определить износ колодок можно по следующим признакам:

• посторонние звуки при торможении (скрип, визг и т.п.);
• слишком резкое или недостаточно сильное торможение;
• чувство биения колес при нажатии на педаль тормоза;
• появление металлического налета на тормозных дисках.

Для замены передних и задних тормозных дисков на Форд Фокус 2 поколения следует подготовить следующие инструменты: плоская отвертка, баллонный ключ, домкрат и шестигранник на 7 мм.

Подготовка к выполнению замены колодок

В первую очередь, необходимо зафиксировать машину и лишь после этого начинать откручивать колесные гайки, используя «балонник». Подробнее о том, как происходит замена колеса мы уже писали.

После этого следует установить домкрат и вывесить колесо. Снимаем колесо после полного откручивания гаек или болтов, причем желательно положить колесо под автомобиль. Для обеспечения максимальной безопасности можно использовать не лишь домкрат, но и кирпичи. Подойдет также деревянная подставка, которая устанавливается под порог авто.

Замена передних тормозных колодок Форд Фокус 2

1. Вывесить и снять колесо. Снять пружину спереди суппорта.
2.  С противоположной стороны суппорта нужно вынуть заглушки на болтах.

1. Открутить пару крепежных болтов, используя шестигранник на 7 мм.

1. Открыть передний тормозной суппорт.

1. Снять старые тормозные колодки.

1. Отжать тормозной цилиндр.

1. Вставить в механизм новые тормозные колодки.

Как видите, процедура замены вполне несложная. После выполнения замены колодок необходимо обязательно несколько раз нажать на педаль тормоза. Если у вас появились дополнительные вопросы, смотрите замену тормозных колодок Ford Focus 2 на видео:

Замена задних тормозных колодок Форд Фокус 2

1. Открутить и снять колесо.

1. Вытащить пружину на заднем суппорте.

1. Демонтировать заглушки на болтах с тыльной части заднего тормозного суппорта.

1. Открутить крепежные болты (сверху и снизу) с помощью шестигранника на 7 мм.

1. Отодвинуть верхнюю половину тормозного суппорта и открыть его.

1. Фотография открытого суппорта.

1. Установить специальное приспособление (смотрите фото) и “согнать” цилиндр.

Как и в случае с заменой передних колодок, необходимо несколько раз нажать на тормоз, чтобы обеспечить нормальную работоспособность системы. Замену тормозных колодок на автомобиле Форд Фокус 2 желательно выполнять сразу с двух сторон. В противном случае во время экстренного торможения машина может уйти в занос.

Какие задние колодки устанавливаются на Форд Фокус 2

На все автомобили Ford Focus 2 на передних колесах установлены только дисковые тормоза. Что касается задней оси, здесь могли устанавливаться дисковые или барабанные системы. Все зависит от даты выпуска, мотора и типа кузова машины.

Рассмотрим основные варианты.

Ford Focus 2, выпускаемый с 2005 по 2008 года (до рестайлинг)

На седане / универсале установлены сзади и спереди дисковые тормоза. Исключением являются авто с 1.6-литровым бензиновым мотором на 115 «лошадок».

На хетчбэках, как правило, устанавливались дисковые тормоза, кроме 2-литровых дизельных моторов и АКПП. На них на задней оси устанавливались барабанные механизмы.

В кабриолетах Форд Фокус 2 ставились тормоза только дискового типа.

Ford Focus 2, выпускаемый с 2008 до 2011 года (после рестайлинга)

Седан с 1.4 и 1.6-литровыми моторами комплектовался задними барабанными, а дизели на 1.6 и 2.0 л только дисковыми системами.

На 1.8-литровом «дизеле» сзади стоят «барабаны».

В хэтчбэках почти во всех случаях на задней оси стоят «барабаны», кроме авто с бензиновыми 2-литровыми и дизельными 1.6-литровымим моторами. На них устанавливались только дисковые системы.

Универсалы с 1.4, 1.6 и 1.8-литровыми моторами комплектовались задними «барабанами», но на 1.6-литровом и 2.0-литровом «бензине» с коробкой-автомат установлены дисковые устройства.

В «дизелях» моторы на 1.6 и 2.0 л комплектовались дисковыми, а 1.8-литровые — барабанными системами.

При выборе задних колодок для тормозов необходимо учитывать, что они бывают двух видов:

1. Комфорт. Отличаются большей мягкостью и меньшим влиянием на диск.
2. Эконом. Сильнее шумят и изнашиваются после меньшего пробега.

Указанные отличия выливаются в стоимости, поэтому второй вариант стоит дешевле. При этом на заводе устанавливаются колодки типа «комфорт».

Замена задних колодок на барабанных тормозах

По-иному обстоит ситуация, когда необходимо ставить колодки на барабанных тормозах. Здесь также необходимо внимательно подойти к выбору оборудования, подготовке инструмента и самой работе.

Какие ставить колодки?

В случае с барабанными тормозами применяются колодки одного размера. Диаметр и ширина составляют 228,6х42 мм.

Доступные варианты для покупки:

1. Ford — 1385735 (комфорт) или 1689600 (эконом).
2. Pilengo — BSP 8690.
3. NiBK — FN 51 001.
4. Ferodo — FSB 687.
5. ATE 030137-04672.
6. TRW GS 8736.

При наличии финансовой возможности можно купить Hankook Frixa S1, отличающиеся спортивным «характером», но повышенной шумностью.

Порядок замены

Перед началом работ запаситесь все необходимым. Кроме основного инструмента, потребуется смазка для тормозов и очиститель тормозной системы.

Как только предварительные шаги сделаны, можно переходить к следующим этапам:

Ослабьте ручной тормоз. Для этого в салоне разберите накладку ручника. Там можно увидеть гайку (их две): стопорная и регулирующая натяжение.

Выкрутите гайки и демонтируйте колесо (смотрите на фото ниже).
Уберите со шпильки «сухарик».
Вставьте пару болтов в отверстие и постепенно вкручивайте их в барабан до момента демонтажа.
После снятия устройства изучите сам механизм, а далее переходите к следующему этапу.
Демонтируйте верхнюю пружину, подковырнув ее отверткой.
Снимите зажимы с «солдатиков», проверните их вверх и достаньте.
Демонтируйте регулятор зазоров и запомните, насколько он раздвинут

При его осмотре обратите внимание на состояние. Если он поврежден, то потребует замены.
Уберите нижнюю пружину.
Демонтируйте стояночный тормоз, оттяните пружину и снимите трос с колодки.

После завершения разборки переходите к чистке системы. На этом этапе осмотрите и почистите регулятор зазоров, убедитесь в плавном вращении наконечника. Проверьте состояние рабочего цилиндра на предмет течи.

Далее изучите состояние барабана на факт износа и измерьте его диаметр. Оптимально, чтобы он не был больше 23,02 см

Обратите внимание на наличие бортика. Если таковой имеется, его лучше сточить

На завершающем этапе почистите пыльник, а после смажьте шесть направляющих.

После завершения работы переходите к установке.

Для этого сделайте следующее:

1. Наденьте трос ручного тормоза (смотрите фото ниже).
2. Поставьте колодки в пазы, расположенные в нижней части.
3. Натяните пружинку снизу. На этом этапе установите регулятор зазора таким образом, чтобы барабан натянулся на колодки с небольшой «тягой».
4. Установите регулятор зазоров. Здесь большой плюс, если вы запомнили расстояние. Если нет, придется устанавливать его ориентировочно.
5. Наденьте фиксаторы на «солдатики», и проверьте качество фиксации колодок (они должны быть надежно закреплены).
6. Натяните верхнюю пружинку, к примеру, с помощью отвертки.
7. Наденьте барабан, который должен крутиться с небольшим усилием и без существенного трения колодок.
8. Заведите авто и прокачайте тормозную систему. Для этого жмите на педаль 15-20 раз.
9. Аналогичным образом сделайте замену с другой стороны.
10. Натяните ручной тормоз гайкой и наслаждайтесь новой тормозной системой.

Важно! При надевании колодок на цилиндр действуйте равномерно, чтобы случайно не выдавить поршни. В ином случае из системы может вылиться «тормозуха»

После этого проверьте работу задних колодок. Если в результате выполненной работы одно колесо вращается хуже второго, причиной является малое расстояние между барабаном и колодкой. В таком случае придется снова все разобрать и установить регулятором немного больший параметр.

Для изменения расстояния на регуляторе разбирать всю конструкцию нет необходимости. Про это дальше.

Замена тормозных колодок на Ford Focus II

1. Снимите колесо, выкрутите руль влево или вправо в зависимости от стороны замены

Снимите скобу суппорта с помощью плоских пассатижей

С помощью отвертки подденьте поршень и отодвиньте в сторону до конца, возможно придется приложить усилие

Снимите заглушки с задней части суппорта, верхнюю и нижнюю

Открутите верхний и нижний болты

Снимите тормозной суппорт в направлении, указанном на изображении

Снимите внешнюю колодку

Выньте внутреннюю колодку из суппорта

Произведите замену колодки на новую и соберите узел в обратном порядке

Производитель	Номер детали*	Название детали
HELLA	8DB355015761	КОМПЛЕКТ ТОРМОЗНЫХ КОЛОДОК, ДИСКОВЫЙ ТОРМОЗ FORD FOCUS
HELLA	8DB355011191	КОМПЛЕКТ ТОРМОЗНЫХ КОЛОДОК, ДИСКОВЫЙ ТОРМОЗ FORD FOCUS

* Применяемость деталей конкретно для Вашего автомобиля уточняйте у менеджеров по телефону: 8 800 555-43-85 (звонок по России бесплатный).

Производитель	Номер детали*	Название детали
HELLA	8DB355005541	КОМПЛЕКТ ТОРМОЗНЫХ КОЛОДОК, ДИСКОВЫЙ ТОРМОЗ MERCEDES-BENZ SPRINTER
HELLA	8DB355006881	КОМПЛЕКТ ТОРМОЗНЫХ КОЛОДОК, ДИСКОВЫЙ ТОРМОЗ LEXUS ES, HS; TOYOTA RAV4 S
HELLA	8DB355008551	КОМПЛЕКТ ТОРМОЗНЫХ КОЛОДОК, ДИСКОВЫЙ ТОРМОЗ AUDI A2, A3, A3 convertible
HELLA	8DB355008591	КОМПЛЕКТ ТОРМОЗНЫХ КОЛОДОК, ДИСКОВЫЙ ТОРМОЗ AUDI A1, A1 Sportback, A3; SEAT CORDOB
HELLA	8DB355009001	КОМПЛЕКТ ТОРМОЗНЫХ КОЛОДОК, ДИСКОВЫЙ ТОРМОЗ BMW 3, 3 convertible, 3 Coupe, 3 Tourin
HELLA	8DB355010241	КОМПЛЕКТ ТОРМОЗНЫХ КОЛОДОК, ДИСКОВЫЙ ТОРМОЗ INFINITI FX; NISSAN BLUEBIRD SYLPHY, GE
HELLA	8DB355010521	КОМПЛЕКТ ТОРМОЗНЫХ КОЛОДОК, ДИСКОВЫЙ ТОРМОЗ DR DR 5; TOYOTA RAV 4 II
HELLA	8DB355010851	КОМПЛЕКТ ТОРМОЗНЫХ КОЛОДОК, ДИСКОВЫЙ ТОРМОЗ DACIA DUSTER, LODGY, LOGAN
HELLA	8DB355011421	КОМПЛЕКТ ТОРМОЗНЫХ КОЛОДОК, ДИСКОВЫЙ ТОРМОЗ MERCEDES-BENZ G-CLASS, M-CLASS, R-CLASS
HELLA	8DB355012011	КОМПЛЕКТ ТОРМОЗНЫХ КОЛОДОК, ДИСКОВЫЙ ТОРМОЗ MERCEDES-BENZ E-CLASS, E-CLASS T-Model, G-C
HELLA	8DB355013781	КОМПЛЕКТ ТОРМОЗНЫХ КОЛОДОК, ДИСКОВЫЙ ТОРМОЗ NISSAN QASHQAI
HELLA	8DB355013941	КОМПЛЕКТ ТОРМОЗНЫХ КОЛОДОК, ДИСКОВЫЙ ТОРМОЗ BMW X5, X6
HELLA	8DB355013991	КОМПЛЕКТ ТОРМОЗНЫХ КОЛОДОК, ДИСКОВЫЙ ТОРМОЗ NISSAN JUKE, TEANA I, TEANA II, TIIDA
HELLA	8DB355015101	КОМПЛЕКТ ТОРМОЗНЫХ КОЛОДОК, ДИСКОВЫЙ ТОРМОЗ PORSCHE CAYENNE; VW TOUAREG
HELLA	8DB355015841	КОМПЛЕКТ ТОРМОЗНЫХ КОЛОДОК, ДИСКОВЫЙ ТОРМОЗ HYUNDAI ix35; HYUNDAI i40 CW, ix35
HELLA	8DB355016561	КОМПЛЕКТ ТОРМОЗНЫХ КОЛОДОК, ДИСКОВЫЙ ТОРМОЗ INFINITI G20, I30; NISSAN BLUEBIRD
HELLA	8DB355017081	КОМПЛЕКТ ТОРМОЗНЫХ КОЛОДОК, ДИСКОВЫЙ ТОРМОЗ TOYOTA CELICA, COROLLA
HELLA	8DB355018441	КОМПЛЕКТ ТОРМОЗНЫХ КОЛОДОК, ДИСКОВЫЙ ТОРМОЗ NISSAN ALMERA II, ALMERA II Hatchback, PRIMER
HELLA	8DD355107771	ТОРМОЗНОЙ ДИСК BMW X5
HELLA	8DB355019911	КОМПЛЕКТ ТОРМОЗНЫХ КОЛОДОК, ДИСКОВЫЙ ТОРМОЗ NISSAN NOTE; RENAULT CLIO Grandtour, CLIO

* Применяемость деталей конкретно для Вашего автомобиля уточняйте у менеджеров по телефону: 8 800 555-43-85 (звонок по России бесплатный).

Порядок замены задних колодок на дисковых тормозах

Для начала разберемся, как поменять задние колодки на дисковых тормозах Форд Фокус 2.

Допустимая толщина дисков для замены

Норма износа тормозного диска указывается каждым производителем отдельно. Она зависит от мощности мотора, размера и типа тормозов. Допустимым считается износ, который не превышает 1-1,5 мм. Если толщина уменьшилась на 2-2,5 мм, это считается предельным параметром.

Какие ставить?

На дисковые тормоза Форд Фокус 2 устанавливаются колодки двух типоразмеров (по длине*ширине*толщине):

• Вариант №1 — 123,2х51,9х16,7 мм.
• Вариант №2 — 95,2х43,2х16 мм.

Для первого варианта подходят следующие тормозные колодки:

1. Ford — 1360254 (комфорт) или 1809259 (эконом).
2. Sangsin — SP 2091.
3. Ate — 13046071952.
4. Brembo — Р 59042.

Для второго:

1. Ford — 1756395.
2. TRW — GDB1732.
3. Ate — 13046027232.
4. Brembo — Р 24075.

Выше приведены задние колодки, которые чаще всего устанавливаются на дисковые тормоза Форд Фокус 2.

Из других производителей можно отдать предпочтение Textar, ABS, Remsa, Bosch и другим брендам. Лучшие отзывы получают задние колодки ATE, отличающиеся мягкостью и высоким качеством, а TRW выделяются отменным торможением в любую погоду.

Делаем приспособление для вдавливания поршня

Для корректного снятия задних колодок дисковых тормозов необходимо давить на поршень и одновременно вкручивать его по часовой стрелке. Сделать это без специального приспособления сложно.

Выполните следующее:

1. Подготовьте металлически диск диаметром в 45-50 мм и просверлите в нем два отверстия диаметром 6 мм на расстоянии 19 мм друг от друга (можно без отверстий, но так надежней).
2. К нему приварите два штыря диаметром 6 мм, расположенные на том же расстоянии — 19 мм.
3. Высота штыря должна быть от 4 до 5 мм.
4. К платформе приваривается болт, к которому с другой стороны крепится металлическая площадка для удобного надавливания.

С помощью такого инструмента можно одновременно давить на поршни и прокручивать механизм.

Если описанный выше способ показался вам сложным, то можно пойти другим путем:

1. Взять металлическую пластину длиной 10 – 15 см, шириной 22 мм и толщиной 2 — 4 мм.
2. С помощью наждака проточить в ней с торца углубление 4 мм шириной в 15 мм. Получится что-то похожее на широкую вилку с двумя зубцами.
3. Эту «вилку» вставляем в углубления в поршне и проворачивая по ходу часовой стрелке утапливаем последний. Не забудьте выкрутить крышку тормозного бачка.

Готовим инструмент

Для выполнения работ необходимо подготовить комплект инструмента.

В него входит:

• баллонный ключ;
• шестигранник на 7 мм;
• специальное устройство для надавливания на поршни (описывалось выше);
• отвертка с плоским «жалом».

Порядок замены

Для успешной замены задних дисковых колодок необходимо четко следовать приведенной ниже инструкции.

Алгоритм действий:

1. Вывесите заднее колесо, демонтируйте его и подставьте на опору.
2. С помощью отвертки освободите пружинный фиксатор внешней колодки и демонтируйте его.
3. Снимите крышки защитных втулок (заглушки) двух направляющих пальцев.
4. С помощью шестигранника на «семь» выкрутите нижний направляющий палец и достаньте изделие.
5. По аналогичному алгоритму выкрутите и достаньте второй палец из верхней части.
6. Отведите суппорт в сторону, а после достаньте внутреннюю / внешнюю колодку. На этом этапе может потребоваться усилие. Если устройство вообще не хочет двигаться, постучите молотком через «мягкую» выколотку. Учтите, что внутренний девайс комплектуется устройством с пружиной. Также сами диски могут быть изношены – углубления в них на 1 – 1.5 мм могут затруднить демонтаж суппорта (отвертка в помощь).
7. Обработайте механизм смазкой для суппортов.
8. Вдавите поршень внутрь с помощью специального инструмента, подготовленного по описанной выше схеме. Если его нет, то используйте подручные инструменты (смотрите фото ниже).
9. После надавливания вращайте устройство по ходу движения стрелки часов. При правильном выполнении работы поршень будет утапливаться и вкручиваться в цилиндр одновременно.
10. Установите новые тормозные колодки сначала на одно, потом на второе колесо.

На завершающем этапе несколько раз выжмите тормоз для установки правильных зазоров между колодками и дисками.

Артикул и расценки на наилучшие аналоги фирменных задних тормозных колодок для Focus 2

Фирменные тормозные колодки Фокус 2 обладают высокой ценой. Поэтому многие автовладельцы считают, что лучше использовать хорошие аналоги оригиналов от сторонних производителей. Рекомендованные варианты расходников приведены в таблицах ниже.

Таблица — Альтернативы для 1809259 и 1360254

Производитель колодокАртикулПримерная цена, рубль

Zimmermann	241371681	1200-1300
TRW	GDB2086	1350-1500
Road House	284270	1080-1200
ABS	37477	780-1000
Remsa	84270	1000-1150

Таблица — Рекомендуемые аналоги 1756395

Производитель колодокАртикулПримерная цена, рубль

Delphi	LP1969	900-1000
Parts-Mall	PK2015	750-900
ABE	C2G017ABE	920-1050
Meyle	0252453715	960-1100
Textar	2453703	1490-1680

Таблица — Хорошие аналоги 1385735 и 1689600

Производитель колодокАртикулПримерная цена, рубль

Delphi	LS1983	1500-1600
Ferodo	FSB687	1700-1900
Bosch	0986487810	1350-1500
Meyle	7145330009	1250-1400
ABE	C0G054ABE	950-1100

Порядок замены.

Для того, чтобы поменять колодки передние Форд Фокус 2 нужно подготовить следующий набор инструментов: балонный ключ, домкрат, набор шестигранников, отвертку.

Авто устанавливается на ровную площадку и снимается колесо.

Не снимая суппорт, необходимо раздвинуть колодки. Передняя ось сделана немного по-другому в отличие от задней, здесь нет необходимости вкручивать стержень.

Нужно постараться вдавить стержень до упора, поскольку надо высвободить достаточно места для установки новых колодок, которые будут толще за счет отсутствия выработки.

После этого снимаются заглушки направляющих.

При помощи плоской отвертки поддевается удерживающая скоба.

Далее при помощи шестигранника на 7 нужно выкрутить направляющие. Если не получается их сдернуть, лучше смазать их проникающим раствором WD-40 или подобным.

Лучше использовать длинный ключ, чтобы не мешал тормозной шланг.

После этого верхняя часть суппорта снимается и отводиться в сторону.

Извлекаются старые колодки.

Сравнение новых и старых.

Устанавливаем новые на посадочное место.

После этого начинаем сборку в обратном порядке.

Чтобы направляющие имели лучший ход, можно использовать графитовую смазку.

Далее собираем узел, не забываем устанавливать заглушки на направляющие.

После установки нужно завести двигатель и несколько раз сильно нажать на педаль тормоза, чтобы детали приняли рабочее положение.

Полный ход работ на передней оси займет не более часа. После этого не следует 50-100 километров передвигаться на высокой скорости, поскольку пока новые колодки не притрутся к диску площадь контакта может быть недостаточной, что скажется на эффективности торможения.

Пошаговая инструкция по замене задних колодок

Если на автомобиле установлены тормоза дискового типа, то замена происходит следующим образом:

1. Сначала мы с помощью плоскогубцев отсоединяем трос стояночного тормоза. Проделав такую операцию, мы облегчим себе дальнейший процесс замены.

2. Срываем 5 колесных гайки и ставим машину на домкрат.

срываем гайки на колесе

3. Поднимаем автомобиль с помощью домкрата, откручиваем 5 гайки иснимаем задние колесо.

откручиваем 5 гаек

4. При помощи отвертки снимаем пружину.

5. Откручиваем 2 болта крепления суппорта. Ключом на «13 » мы откручиваем болт, а ключом на «15» удерживаем гайку у основания суппорта.

6. Используя молоток и отвертку снимаем суппорт.

7. После того как мы сняли суппорт, приступаем к очистке тормозного диска и самого суппорта.

8. После этого вдавливаем при помощи струбцины поршень в цилиндр. Устанавливаем струбцину, левой рукой вращаем винт для вдавливания, в правой руке у нас находятся пассатижи, которыми мы должны крутить поршень по часовой стрелке.

9. Новые колодки устанавливаем на место, ставим суппорт на диск и закрепляем его болтами, не забудьте очистить от грязи все крепежные детали, также было бы хорошо смазать их нигролом или графитовой смазкой.

10. Надеваем на место трос ручника.

11. Устанавливаем колесо, закручиваем колесные гайки.

12. Убираем домкрат из-под машины и окончательно протягиваем колесные гайки.

Режимы работы тормозов

Тормозящая колодка состоит из двух разнородных веществ, плотно спрессованных друг с другом. Ее основой является стальная пластина, к которой надежно приварен рабочий материал.

Он изготовлен из асбестовых компонентов, которые хорошо работают в условиях повышенного трения, постоянно испытывая тяжелые неблагоприятные нагрузки.

Кроме трения, на колодки воздействуют резкие ударные, механические нагрузки при нажатии водителем педали тормоза.

В зоне их действия постоянно вылетают камни, грязь, пыль. На тормозные элементы разрушительно воздействует дождевая вода.

Резкие температурные скачки, дорожные реагенты приводят в совокупности к тому, что асбестовая поверхность покрывается трещинами, сколами, задирами.

Рабочий слой колодок становится все меньше и меньше. В итоге, при нажатии на тормозную педаль, машина начинает тормозить с меньшей эффективностью. Существует множество факторов, влияющих на динамику торможения.

Среди них есть объективные показатели, такие, как естественный износ, трение, а также субъективные условия эксплуатации транспортного средства:

Стиль вождения автомашины.

Плавная, неспешная езда сохраняет тормозные колодки. Агрессивный стиль движения резкими рывками с места и быстрым замедлением создает увеличенные нагрузки, приближая износ тормозов.

Режимы движения.

Городская эксплуатация, езда по горной местности заставляют чаще тормозить. Даже при самом аккуратном торможении неумолимо сокращается период службы колодок.

Объем загрузки машины.

Загруженный до отказа багажник автомобиля увеличивает усилие торможения из-за перераспределения нагрузки на его заднюю ось. Задние колодки будут изнашиваться интенсивнее передних.

Конструкция коробки перемены передач.

С учетом всех равнозначных факторов, на машинах с автоматикой тормоза работают более нагружено. Это вызвано более частым нажатием педали тормоза.

Неполадки тормозов.

Заклинивший рабочий цилиндр, закисающие направляющие суппорта, поврежденный диск тормозов непременно приведут к неравномерному износу тормозных колодок и, как следствие, потребуется их досрочная замена.

Состав накладок для торможения.

Дешевые, от неизвестных изготовителей, некачественные накладки, изготовленные с недолговечных материалов, имеют сниженный ресурс эксплуатации.

При работе в тяжелых условиях они неравномерно изнашиваются, оставляя механические отложения, опасные отходы, ухудшающие функционирование тормозов в целом.

Замена Задних Колодок Форд Фокус 2 Дисковые

Ресурс тормозных колодок задних колес на Форд Фокус второго поколения выше, чем у фронтальных, но особо расслабляться не нужно. Обычный пробег до смены может очень отличаться на различных автомобилях и находится в зависимости от массы характеристик и причин.

Например, одинаковые фирменные мягенькие фордовские колодки на одной машине быть расслабленно пройти до сотки тыщ км, а на другой не протянут и 20. Ориентироваться необходимо сначала по состоянию тормозного механизма. Загодя до того как поменять задние колодки на Форд Фокус 3.

5, разберёмся в тонкостях процесса, выберем нужные артикулы и переберём некие бренды.

Когда поменять и какие колодки находить на смену родным

Нашему клиенту остается управления по эксплуатации Фокуса молвят что, что колодки сзади изменяются на протяжении износа.

Тормозные колодки дискового механизма (новые и старенькые при сравнении)

Официальные дилеры при проведении гарантийного ТО меняют колодки тогда, если их износ не превосходит 50% В итоге ориентироваться необходимо только по эффективности работы тормозной системы и работе ручника.

В основной массе толщина задних накладок к 100 тыщам пробега составляет от 4 до 6 мм, увы докатывать до миллиметровой толщины не смотря на это не рекомендуется. Колодки изменяются на обоих колёсах, другими словами, брать необходимо две пары сходу, причём учебника производителя и 1-го типа.

Новенькая колодка обязана иметь толщину фрикционной накладки двух или больше 11 мм.

Если вести речь о определенных моделях колодок, то для Фокуса с барабанными тормозами в большинстве случаев хвалят три комплекта:

• Ate 03.0137–0467.5;
• TRW GS 8736;
• Ferodo FSB 687.

Задние тормозные колодки с дисковым механизмом TRW.

Поближе всего по чертам к необычным (а часто их и ставят на конвейере, увы с фордовским логотипом) колодки АТЕ.

Более жёсткие по месту работы и поболее дорогие — Hankook Frixa S1 , спортивные, однако гулкие TRW Ceramic , из дешевых моделей нередко советуют TRW GDB1938 (около 1200 рублей), в последние годы продаются появились колодки CTR CKF-14. Компания занимается обычно деталями подвески, однако новые колодки публика оценила хорошо, ну и стоимость около 900 рублей для такового уровня свойства в рамках нормы.

Смена тормозных колодок с барабанным механизмом

Смена колодок на втором Фокусе с барабанным механизмом не займёт длительный период. Для выполнения работ пригодится стандартный набор инструментов, круглогубцы, несколько массивных отвёрток.

Дополнительно понадобятся для демонтажа закисшего по другому подклинивающего барабана два болта с резьбой на 8 (в неких вариантах на 6) для принудительного отрыва барабана от ступицы.

Замена колодок задних дисковых тормозов

Меняем колодки задних дисковых тормозов Focus 3. Тормозной суппорт с ручником. http://autobizacademy.ru/

1. Из салона ослабляем фронтальный трос ручника. Для этой цели снимаем декоративную крышку на тоннеле, поднимаем её наверх по рычагу. Лицезреем контргайку и гайку на наконечнике троса. Срываем и откручиваем контргайку, ослабляем очень гайку регулировки натяжения троса накидным ключом на 13 либо головкой с воротком.

• «Фирменный» съёмник типа болтов.
• Осматриваем на предмет подтёков.
• Новые колодки на своём месте.

Смена задних тормозных колодок с дисковым тормозом

Так смотрятся задние дисковые тормоза.

Колодки дискового тормоза изменяются по другой технологии и так же для проведения работ, не считая стандартных инструментов, будет нам нужен спецключ-шайба с 2-мя штифтами. Они продаются набором и ах так смотрится это хозяйство:

Возможно обойтись и без фирменного ключа. Для этой цели изготовим приспособление из металлической полосы шириной 3-4 мм. Ширина пластинки в рабочем торце может быть 23-24 мм. Приспособление есть вариант сделать на наждачном станке, выбрав по центру пластинки паз шириной 15 и глубиной 5 мм потому что показано на фото снизу.

Когда нашему клиенту остается подготовлено, набор колодок куплен на две стороны, приступаем к подмене.

1. Откручиваем заднее колесо.
2. Поднимаем автомобиль на домкрате, снимаем колесо.
3. Плоской отвёрткой поддеваем проволочный пружинный фиксатор колодок, вынимаем его из пазов и осматриваем на предмет повреждений и коррозии. По мере надобности меняем его.

Демонтируем колпачки и заглушки.

Колодка треснула на две части.

Видео о подмене колодок с дисковым механизмом на Форд Фокус 5

Когда что остается сделать нашему клиенту четыре колодки установлены на обоих колёсах, активно жмем на тормоз , чтоб установить лучший зазор меж колодками и диском. Проверяем работу тормозов на ходу. Успешной смены, крепких тормозов и хороших всем дорог!

Какие задние тормозные колодки выбрать для Форд Фокус 2

Если у вас задние барабанные тормоза, вам подойдут следующие колодки:

• TRW GS 8736 (США) цена комплекта от 2000 руб
• Ferodo FSB 687 (США) цена комплекта от 1400 руб
• Bosch 0 986 487 696 (Германия) цена комплекта от 1800 руб
• Ford 1 347 420 (оригинал) цена комплекта от 5000 руб
• LYNXauto BS3004 (Япония) цена комплекта от 1000 руб
• Fenox BP53047 (Беларусь) цена комплекта от 900 руб

Выше представлены самые популярные варианты задних колодок, как видно цена оригинала отличается на порядок от аналогов. Зачастую качество аналогов не хуже, например хорошо зарекомендовали себя колодки TRW, Bosch и Ferodo.

Если задние тормоза дисковые, вам подойдут следующие колодки

• Ford 1360254 оригинал цена комплекта от 2500 руб
• ABS 37216 (Голландия) цена от 1500 руб
• Nippon ADB01599 (Япония) цена от 1300 руб
• Barum BA2238 (Чехия) цена от 1800 руб
• Ferodo FDB 1931 цена от 1500 руб
• TRW GDB 1621 цена от 1800 руб
• Textar 24137 01 цена от 1500 руб

Стоимость оригинального комплекта задних колодок по сравнению с аналогами не велика, можно взять и оригинал.

Замена задних колодок Форд Фокус 2: подробная инструкция

Снятие и установка задних колодок:

Работы проводятся на подготовленной машине со снятыми колесами.
Отобрать 0,25 л жидкости в главном цилиндре.
На открытом тормозном барабане слева либо справа сзади поочередно поддеть и снять пружину, прижимающую колодку к барабану.
Демонтировать заглушки втулок.
Открутить направляющие суппорта

Для этого необходимо воспользоваться ключом с шестигранником 7 мм.
Снять суппорт с барабана.
Отодвинуть суппорт, соблюдая осторожность, зафиксировав таким образом, чтобы не нагружать тормозной шланг.. Предупреждение! Сняв суппорт, не нажимать педаль тормоза!

Предупреждение! Сняв суппорт, не нажимать педаль тормоза!

1. Снять тормозные колодки.

Рекомендация! Во время проведения работ по замене тормозных колодок необходимо проверить толщину и рабочее состояние тормозного диска.

1. Применяя специальную струбцину, вворачивается цилиндр в поршень.

Предупреждение! Категорически нельзя утапливать поршень в тело суппорта, который выйдет из строя и придется менять на новый. В задних тормозах автомобиля Форд Фокус 2 поршень должен утапливаться с обязательным вращением вокруг своей оси.

1. Край тормозного диска, скобу суппорта в точках соприкосновения с колодками очистить металлической щеткой от ржавчины, грязи, абразива.
2. Места прилегания колодок к плоскостям скобы суппорта смазать специальным составом, выдерживающим запредельные температуры.
3. Очистителем тормозной системы смыть остатки смазки.
4. Поставить новые колодки. На внутреннюю поставить пружину.
5. Поставить суппорт с извлечением направляющих пальцев из втулок.
6. Почистить пальцы. Изношенные заменить на новые.
7. Проверить втулки направляющих пальцев. Изношенные заменить.
8. Закрутить ключом направляющие пальцы, соблюдая усилие 30 Нм.
9. Установить колесо.
10. Произвести замену на другой стороне машины сзади в аналогичной последовательности.
11. Закончив работы, долить недостающую жидкость в бачок, сесть на место водителя и несколькими приемами нажать тормозную педаль. Колодки самоустановятся на своих штатных позициях.
