Подробная инструкция по замене внутреннего и наружного пыльников шруса шевроле нива

Замена ШРУСА привода на Ниве своими руками

Многие владельцы Нивы привыкли доверять подобные ремонтные работы специалистам на СТО, но можно все выполнить и в гаражных условиях, имея под рукой перечень необходимых инструментов.

Ну а дальше все делается по следующему порядку:

1. Снимаем колесо, предварительно подняв переднюю часть машины домкратом
2. Откручиваем крепление шаровой опоры к рычагу, чтобы освободить его
3. Откручиваем ступичную гайку и вынимаем ШРУС из ступицы
4. Для большей доступности лучше снять привод в сборе: поддеть монтировкой внутреннюю гранату и вытащить ее
5. После этого вынимается весь привод в сборе
6. Зажимаем привод в тисках

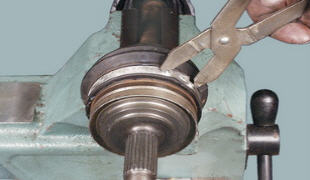

7. При помощи специальных щипцов освобождаемся от хомутов пыльников (при необходимости меняем их потом на новые)
8. Легкими ударами молотка сбиваем нужный шрус с привода, прикладывая усилие удара к наружной обойме

Обычно после пары легких ударов ШРУС без особых проблем сбивается и можно производить его замену на новый. Еще раз стоит отметить, что лучше осмотреть на повреждения пыльник и при необходимости также поменять его на новый.

Набивается новый ШРУС точно так же, до щелчка стопорного кольца.

Стоит отметить, что в результате сборки приводов, во внутреннюю часть ШРУСа необходимо наталкивать смазку, типа шрус или литол (на крайний случай). Если этого не сделать, то износ будет происходить намного быстрее, чем при наличии необходимого количества смазки

Также, обратите внимание на целостность защитных пыльников как внутренней, так и наружной гранаты. Если вы увидели, что пыльник поврежден, его замена на новый обязательна

Установка на автомобиль происходит в порядке, обратном снятию. Также, не забываем установить все снятые детали в процессе ремонта.

Цена нового внутреннего ШРУСа составляет от 800 рублей, а вот наружный обойдется почти в два раза дороже: от 1400 рублей. Если же рассматривать покупку приводов в сборе, то один может вам обойтись не менее 3500 рублей, а пара, разумеется, порядка 7000 рублей.

Chevrolet Niva 4х4 Шевроле Нива 2012 года Замена шруса карданного вала

Крышка на задней части ШРУСа, о которой все так пеклись, что она помнется о гайку хвостовика, вынимается достаточно просто: Нужно всего лишь резко дернуть сам ШРУС вниз, чтобы её вытолкнуло осью. При сборке я решил посадить её на герметик.

Далее снимаем сам ШРУС с оси. Берем либо плотную деревяшку, либо металлическую плоскую наставку, наставляем на ту самую непонятную шайбу и сшибаем так же, как обычный наружный ШРУС на приводе. Если быть аккуратными и не пытаться разобрать систему ШРУСа, можно обойтись малой кровью.

Я же решил узнать, для чего нужна та самая непонятная шайба. Резкими движениями необходимо проворачивать вал вокруг оси его вращения, при этом удерживая одной рукой вилку-фланец шарнира. Не должны быть окружные зазоры. Когда требуется замена устройства?

Когда конструкция устройства, так сказать, теряет балансировку пластин, или осуществляется замена всех деталей изделия, то по завершении обязательно необходимо заново провести балансировку карданного вала. Если же после проведения балансировки не устраняются проблемы неисправности изделия, то осуществляется замена вала в сборе со всеми элементами. Балансировка кардана производится либо с помощью посещения СТО, где мастера выполнят все сопутствующие работы, либо самостоятельно, что позволит сэкономить финансы.

Но это уже другая история.

Chevrolet Niva 4х4 Шевроле Нива 2012 года Замена шруса карданного вала

Снятие и замена карданного вала Снятие, а затем и замена кардана на комплектациях Нивы Шевроле до года производится в таком порядке: Устанавливается транспортное средство на эстакаду. На КПП рычаг ставится в нейтральное положение, а стояночный тормоз в положение вниз. Под колеса устанавливаются башмаки для подстраховки.

Перед тем как провести снятие, необходимо сделать насечки на торцах фланцев, ведущего моста и раздатки в местах соединения. Это поможет вернуть вал в первоначальное положение без необходимости балансировки.

Вывинчивается гайка кронштейна кардана, при этом поддерживая болт, чтобы он не вращался. Вывинчиваются аналогичным образом все гайки крепления. Их количество составляет четыре штуки на одной стороне. Гайки имеют тефлоновое покрытие, предназначенное для защиты от самопроворачивания.

После снятия, даже если не производится замена вала, гайки рекомендуется заменить на новые. Вынимаются три болта крепления с одной стороны, а четвертый оставляем для фиксации изделия в первоначальном положении.

Операции по вывинчиванию гаек производим с другой стороны крепления. Очередность вывинчивания не имеет значения. Извлекается последний болт с одной стороны и вынимается кардан, при этом сводятся его части к шлицу. Изделие извлечено, теперь проводится его ремонт, а при невозможности, осуществляется замена на новый.

Разновидности

ШР как деталь подвески стали применять на автомобилях с середины 20 века. Благодаря узлу стало возможно одновременное вращение и управление поворотом колес на угол до 70 градусов. В автомобилестроении применяют четыре технических решения узлов:

• кулачковые;
• трипоидные;
• шариковые;
• спаренные карданные.

Все эти виды объединяет основа конструкции, которыми являются жесткосоединенные корпус и обойма. Еще шарнирные узлы автомобиля разделяют на:

• внутренние, вращающиеся до 20 градусов;
• наружные, более подвижные и осуществляющие передачу без мощностных потерь.

Деталь работает по следующему принципу.

1. На поверхности внутренней обоймы нанесены канавки. Их число такое же, как и количество подшипников внутри нее.
2. Сепаратор удерживается подшипниками, которые разделяют корпус и кулак.
3. Движение подшипников осуществляется по ходу меньшего диаметра кулака и большего диаметра корпуса.
4. Таким образом рождается вращательный импульс, передающий момент на ведомый вал.

Сколько стоит замена ШРУСа на Ниве

Цена новых приводов в сборе начинается от 3000 за один. Если рассматривать ШРУС по отдельности, то за внутренний придется заплатить от 900 рублей, а за наружный от 1600 рублей и выше. Окончательная цена зависит от места покупки и производителя.

В статье снятие и установка приводов передних колес мы рассмотрели в статье – «Замена приводов передних колес». В данной статье мы рассмотрим замену шарниров угловых скоростей переднего привода ВАЗ-21213.

Подготавливаем автомобиль для ремонта. Устанавливаем на смотровую яму или на подъемник.

Снимаем привод с автомобиля. Очищаем шарнир снаружи и зажимаем в тиски с мягкими накладками.

Так как в основном чаще всего меняют наружный шарнир, то и рассмотрим эту операцию в первую очередь.

1. Пассатижами или клещами сжимаем за выступы малый хомут и, поддевая отверткой, разъединяем его.

2. Точно так же снимаем большой хомут. Если же защитный чехол крепится с помощью пластмассовых хомутов, то просто перекусываем хомуты с помощью бокорезов.

3. Сдвигаем защитный пластиковый и резиновый чехол по валу. Очищаем и протираем торцовую часть шарнира от старой смазки.

4. С помощью выколотки из мягкого металла или деревянной проставки из прочного дерева, сбиваем шарнир, нанося удары по торцу обоймы. Учитываем, что выколотка не должна передавать усилие на сепаратор или шарики во избежание их повреждения. Это в том случае, если нужно будет поставить этот шарнир вновь на вал.

5. Снимаем шарнир. Шарнир на валу держится с помощью стопорного кольца, которое расположено в проточке на конце вала.

6. Стопорное кольцо обычно продается в комплекте с шарниром. Поддеваем стопорное кольцо тонкой отверткой

7. Снимаем стопорное кольцо

8. Разъединяем защитные чехлы

9. Снимаем резиновый чехол

10. Снимаем пластиковый кожух

11. Если нужно заменить упорное кольцо, то снимаем его щипцами

Устанавливаем шарнир в обратной последовательности.

Очищаем вал и шарнир от старой смазки, наносим тонкий слой новой смазки ШРУС-4 и надеваем на вал кожух и новый чехол. Устанавливаем на вал новое стопорное кольцо. Вкладываем в полость шарнира 60 см 3 смазки ШРУС-4.

С помощью выколотки из мягкого металла или прочной деревянной проставки напрессовываем шарнир на вал.

Надеваем резиновый чехол. Устанавливаем хомуты. Перед затяжкой хомутов нужно выпустить избыточный воздух из резинового чехла, поддев отверткой посадочный поясок чехла.

В зависимости от режима эксплуатации рано или поздно наступает момент, когда на автомобиле ВАЗ 21213 Нива неисправность ШРУС приводит к его замене. Загвоздка в том, что данные элементы ремонту не подлежат и в случае износа меняются на новые по факту поломки. Диагностировать неполадки ШРУСа ВАЗ 21213-21214 (в простонародье — гранаты) достаточно просто, а вот продлить его срок службы сложнее.

Так уж сложилось, что большинство автомобилистов обращает внимание на какую-либо деталь автомобиля после того, как она выходит из строя. Приобретается новый ШРУС и производится замена, на что уходит время и значительные средства

В действительности шарнирам угловых скоростей, установленных в Ниве, нет сноса.

В отличие от переднеприводных машин ВАЗ 2110-2114, в Ниве крутящий момент распределен на 4 колеса. Это означает, что на привод передних колес ложится нагрузка вдвое меньше, чем в той же ВАЗ 2114. И если теоретически предположить, что внутрь шарнирных механизмов полуосей не попадает ни капли абразивной пыли и грязи, то срок службы ШРУСа станет равен продолжительности «жизни» самого авто. Конечно, в реальной жизни такое невозможно, да и Нива создана для езды по бездорожью.

Максимально продлить эксплуатацию гранат вполне возможно. Для этого необходимо регулярно выполнять следующие мероприятия:

1. Проводить визуальный осмотр пыльников, закрывающих шарниры. Когда машина эксплуатируется на асфальтированной дороге, то осмотр нужно проводить каждые 10-15 тыс. км. При езде по бездорожью либо насыпным и грунтовым дорогам чехлы гранат нужно осматривать чаще, особенно после поездок в тяжелых условиях.
2. При обнаружении малейшего повреждения пыльника немедленно заменить его новым. Это касается и хомутов, удерживающих чехлы на местах.
3. Во время замены удалить со ШРУСа Нивы старую смазку вместе с попавшей грязью и наложить новую. Используемая смазка — ШРУС-4, ее количество для наружной гранаты составляет 40 см 3 , для внутренней — 80 см 3 .

Устройство ШРУСа ВАЗ 2121

Оба шарнира включают в себя принципиально одинаковые элементы, различающиеся лишь габаритами и стоимостью.

• чашеобразный корпус с ведомым валом;
• «кулак» в форме сферы с ведущим валом, образующий обойму ШРУСа;
• стальные шарики, расположенные в специальных канавках обоймы и сделанные из особых сортов металла.

Когда необходимо сделать поворот, изменяются углы обоих валов, шарики передвигаются по канавкам и передают физическое усилие на колеса переднего моста. Обычно применяется шарнир «Рцеппа» («шестишариковый»). Передать крутящий момент от КПП самостоятельно он не может: для этого используется вал – полая труба из стали, соединяющая наружный ШРУС с внутренним. Последний функционирует непрерывно при угле поворота от 10 градусов. Так же действует наружный узел при условии ровного движения. Но как только колеса поворачиваются, у наружного шарнира угол вырастает до шестидесяти градусов.

Если машина перемещается по неровной дороге, расстояние от наружного узла до внутреннего меняется, поэтому вал монтируется так, что способен то задвигаться, то выдвигаться.

Меняем пыльник

Если на кардане порвался пыльник или по каким либо другим причинам его нужно заменить, то нужно проделать следующее:

1. Покупаем новый пыльник, цена которого около двухсот рублей
2. Как указанно выше снимаем кардан
3. У шарнира с задней части вынимаем заглушку
4. Со шлицевой части снимаем стопорное кольцо и вынимаем сам шарнир
5. Сторона куда одевается пыльник находится еще одно стопорное кольцо, его так же нужно снять
6. Извлекаем шарнир и пыльник. Второй можно извлечь путем обрезания
7. Промываем и смазываем все детали
8. Устанавливаются все детали на свое место, в первую очередь одевается пыльник потом все остальное
9. Берется хомут и одевается на пыльник

Аналогичным образом проводятся действия и с другой стороны

Как видите любой автовладелец может проделать самостоятельную замену кардана не прибегая при этом к помощи специалиста, достаточно иметь стандартный набор инструментов и небольшие знания.

Наружный ШРУС и его замена

Задача внешнего шарнира состоит в передаче крутящего момента от приводного вала к полуосям. В связи с этим замена изношенной «гранаты» начинается со снятия колеса. Когда оно снято необходимо отвинтить ступичную гайку и демонтировать тормозной диск и суппорт. На следующем этапе снимается шаровая опора. Далее, необходимо выбить непосредственно сам наружный ШРУС

. Делается это молотком, подложив небольшую деревянную пластинку. Затем выворачивается пыльник в сторону коробки переключения передач, предварительно с него снимаются крепежные хомуты. Теперь нужно потянуть шарнир, если он не тянется, то можно подбить его с помощью молотка через деревянную пластинку.

Алгоритм монтажа нового наружного ШРУСа:

• на вал нацепить новый пыльник и стопорящее кольцо;
• набить смазочный материал в новую «гранату» и насадить ее на вал, подбивая молотком через деревянную пластинку;
• нацепить пыльник и закрепить его хомутами;
• новый шарнир вставить в ступицу;
• собрать автомобильную подвеску в обратном порядке действий.

Как самому снять и заменить ШРУС – технология снятия внутреннего и внешнего

Здравствуйте, уважаемые автолюбители! Передние ведущие колёса предоставляют автовладельцам немало бонусов в виде: более послушного рулевого управления, повышенной маневренности, устойчивости на скользкой дороге и прочих прелестей.

Взамен машина, а именно ходовая её часть вкупе с приводом, потребует дополнительного внимания. Передние колёса имеют возможность тянуть автомобиль только благодаря наличию вала, связывающего ступицу с коробкой переменных передач.

Однако и это ещё не всё. Передать вращение от трансмиссии к колёсам невозможно было бы без специальных устройств, установленных на концах вала – ШРУСов.

Шарнир равных угловых скоростей – это, на сегодняшний день, единственный способ передачи вращательного движения между полуосями, находящимися под углом друг к другу.

В этой связи, любой уважающий себя автолюбитель, должен знать, как снять и как разобрать ШРУС, провести его диагностику, обслуживание и ремонт.

Как снять ШРУС самому без помощи автосервиса

Несмотря на кажущуюся сложность в устройстве переднего привода автомобиля, независимо от его марки и модели, конструкция этого узла достаточно проста и сходна во всех машинах.

Для того, чтобы произвести снятие ШРУСа и замену, достаточно иметь гараж со смотровой ямой или эстакаду для облегчения доступа к нижней части автомобиля, а также комплект стандартных инструментов.

Как правило, опытные автолюбители обходятся в своей работе без каких-либо специальных устройств, но если есть желание для ускорения выполнения ремонтных работ можно приобрести съёмник ШРУСа.

Учитывая, что на каждое ведущее колесо приходится по два шарнира, то ремонтные работы могут проводиться в зависимости от поломки таких видов:

• снятие внутреннего ШРУСа и его ремонт;
• снятие наружного ШРУСа;
• снятие и ремонт в комплекте вала и двух шарниров.

Как снять внутренний ШРУС в гараже

Ремонт внутреннего ШРУСа – мероприятие, которое встречается достаточно редко, но навыки обращения с этим механизмом необходимо иметь, ведь для его продолжительной жизни необходимо проводить профилактические мероприятия, замену пыльника и смазки.

Прежде, чем описывать технологию включающую снятие внутреннего ШРУСа, необходимо заметить, что в этом случае смотровая яма будет просто необходима, ведь обойма шарнира прикручивается болтами (6-8 шт.) непосредственно к шестерням дифференциала, а это самая нижняя точка трансмиссии.

После того, как все болты крепления будут откручены, следует повернуть рулевое колесо для освобождения свободного хода шлицевых соединений. При помощи монтировки ШРУС очень легко вынимается из посадочного гнезда. Снять его с вала также несложно, для чего необходимо лишь отстегнуть стопорное кольцо и хомуты пыльника.

Настоятельная рекомендация всем автолюбителям: не следует снимать ШРУС с вала под машиной и, тем более, иам же роизводить его разборку. Гораздо удобнее и рациональнее снимать вал с двумя ШРУСами одновременно, а затем выполнять все манипуляции на рабочем столе с тисками.

Как снять наружный ШРУС самостоятельно

Наружный ШРУС, который установлен непосредственно у ступицы, хотя более доступен, но потребует больше времени и сил для снятия. Здесь придётся практически полностью разобрать переднюю подвеску.

Колесо снимается, откручивается ступичная гайка и извлекается стопорная шайба. После откручивания нижней шаровой опоры двигающаяся стойка позволяет извлечь полуось ШРУСа.

Ремонт ШРУСов может быть связан с определенными трудностями. Первое – это невозможность извлечь полуоси или вал из шлицевого соединения. Вариантов выхода из ситуации несколько. Для начала необходимо взять деревянную или латунную проставку и попробовать выбить полуось.

Если на этом этапе ничего сделать не удалось, то потребуется съёмник ШРУСа. Один из самых распространенных и простых съёмников выполнен в виде подковы, которая закрепляется на полуось, а упорные болты при вращении снимают ШРУС.

Разобрать сам ШРУС не сложно, для этого необходимо:

• нанести метки на обойме и корпусе для обратной сборки в таком же положении;
• наклонить вал с обоймой на конце максимально в одну из сторон;
• извлечь на противоположной стороне шарик из обоймы, проделать процедуру со всеми шариками поочерёдно.

Существует такое мнение некоторых специалистов о том, что ШРУС достаточно просто промыть соляркой и снова «забить» смазкой, не разбирая.

В этом случае велика вероятность того, что внутри останутся фрагменты старых стопорных колец или другой мусор. Если ШРУС уже снят, то лучше его разобрать, вымыть, собрать и смазать.

Установка ШРУСа после замены или обслуживания производится в порядке, обратном снятию.

Снятие привода

Операцию по демонтажу приводных элементов возможна при наличии:

• Домкрата;
• Чурбака;
• Балонного ключа;
• Ключей на 13, 17 и 23 (первые две разновидности в двойном количестве);
• Шлицевые отвертки;
• Выколотка;
• Приспособление для снятия хомутов заводского производства или сделанное из переставных клещей;
• Пыльники;
• Хомуты;
• Ступичная гайка;
• Смазка ШРУС-4М;
• Ветошь для вытирания смазки;
• Керосин.

На слегка поддомкраченной машине убирается колпак, закрывающий ступицу, полностью отвинчивается ступичная и ослабляются колесные гайки.

Вывешивается колесо и демонтируется.

Нижний рычаг плавно опускается на крепкий чурбак.

Удаляются гайки, удерживающие шаровую опору (в количестве 3 шт). Вал наружного ШРУСа аккуратно выводится из поворотного кулака, путем отведения последнего назад и вверх.

Поворотный кулак закрепляется с помощью проволоки за подходящий выступ. Нижнее крепление амортизатора освобождается от рычага, после чего необходимо приподнять домкрат еще на несколько сантиметров вверх.

Используя щипцы и отвертку, необходимо устранить хомуты пыльника внутреннего ШРУСа, а также непосредственно пыльник. Затем вынимается стопорное кольцо, расположенное внутри корпуса «гранаты», конструкция удаляется из автомобиля.

Признаки и проявления неисправности

Для проведения своевременного ремонта нужно обратить внимание на признаки неисправности. Если возникают проблемы с шрусом, водитель может столкнуться со следующими проявлениями:

Если возникают проблемы с шрусом, водитель может столкнуться со следующими проявлениями:

• появляется характерный неприятный, резкий звук во время поворотов рулевого колеса;
• звук возникает во время движения задним ходом;
• легкий хруст во время поворота ведущих передних колос;
• усиление хруста и резких звуков во время движения.

Полностью заменять деталь потребуется в случае появления ударов в трансмиссии. Также о необходимости срочного ремонта говорит пробуксовка. Если часто используется для передвижения именно нива как работает полный привод, какой порядок технического обслуживания нужно узнать заранее.

Нива Шевроле замена наружного шруса

В автомобилях Нива Шевроле граната представлена в виде шарнира ровной угловой скорости. Такое название данного узла происходит из-за схожести его с военным узлом. Еще его называют Шрус, он передает крутящий момент в автомобиле, от самого мотора к колесам, при различных углах поворота руля.

Данный элемент появился во время того, когда начали производить передниприводные машины, а до этого передача крутящего момента на колеса происходила за счет обычного кардана. А так как шарнир находился постоянно под нагрузкой, его срок службы был маленьким, и эта проблема повлекла за собой создание специального узла Шруса, который крутящий момент на колесо мог передавать под разными углами при поворотах.

Виды шруса

Данный элемент помогает равномерно передавать крутящий момент, при этом учитывает момент того что колесо может быть под различным углом относительно авто. Они бывают двух типов:

• Наружные
• Внутренние

Эти детали, как и любые другие со временем изнашиваются, поэтому рано или поздно владелец транспорта приходит к тому что их нужно менять. Давайте подробней рассмотрим по каким причинам на автомобиле Нива Шевроле замена наружного шруса необходима и по чему он выходит из строя.

• Распространённой причиной выхода из строя это большей срок эксплуатации детали. Как правило замена требуется через десять тысяч километров, но замена может потребоваться и раньше
• Езда по разбитой дороги, резкие повороты, до упора на скорости выворачивается руль, в эти моменты на Шрус происходит максимальная нагрузка
• Если попадает пыль, грязь, вода из-за износа резинового пыльника — это то же провоцирует поломку раньше заявленного срока. Поэтому периодически следует проверять в каком состоянии находится защита.

Замена

Чтобы поменять наружный шрус необходимо извлечь струю гранату, его можно демонтировать только вместе с полуосью, когда процедура выполнена необходимо провести следующие действия:

1. Снятый узел зажимаем в тиски
2. Снимаем пыльник старый
3. Молотком сбиваем Шрус
4. На шестерне полуоси зачищаем все имеющиеся зубья
5. На ось устанавливаем новый шарнир
6. Ставим пыльник и зажимаем хомутами его
7. Устанавливаем все на место

Довольно часто автовладельцы авто Нива Шевроле прибегают к тюнингу мотора, в результате чего мощность его увеличивается, тем самым в несколько раз увеличивая нагрузку на Шрус и карданы, и чтобы избежать быстрого износа данных частей рекомендуется усиливать вал.

Поэтому если вы будите знать все особенности данных частей, то вы всегда опредилите по какой причине вышел из строя тот или иной элемент, и сможете произвести замену в любой момент самостоятельно.

expertniva.ru

Замена гранат (шруса) ваз 21214, поэтапно

Поскольку передняя подвеска и ведущая ось Нивы 2121 устроена аналогично переднеприводному семейству концерна, то избежать поломки ШРУСов не удастся. На заканчивающийся ресурс указывают:

• Характерный хруст при движении с вывернутыми колесами;
• Рывки при разгоне;
• Увеличенная вибрация на ходу;
• Постукивания при преодолении неровностей.

Поскольку каждая из сторон имеет по две «гранаты»: внутреннюю и наружную, диагностика проблемы для каждой части имеет свои особенности. Так, для изобличения наружного ШРУСа необходимо дать на него максимальную нагрузку, вывернув колеса поочередно в каждую сторону и поддав газу, для внутреннего – следует найти прямой, заведомо неровный участок дороги. В зависимости от степени износа будет варьироваться интенсивность звуков и других проявлений.

Как правило, выдерживает элемент в аварийном состоянии долго. Однако в этом случае никто не сможет дать гарантии, когда развалится сама «граната» или подшипник. Общий ресурс нередко равен общему пробегу автомобиля за все время использования, но в большинство сдается к 120-130 тыс. км.

Причины поломки

Увеличение скорости износа происходит из-за особенностей вождения (частые и интенсивные разгоны при вывернутом руле), а также попадания песка и грязи через поврежденные пыльники к подшипникам.

Какой выбрать

В зависимости от года выпуска Нива 2121 может комплектоваться ШРУСами на 22 или 24 шлица. До 2002 года был распространен первый вариант, после 2002 года – второй. По иной версии, 22-шлицовые «гранаты» были распространены вплоть до 2007 года.

Верный способ определить тип – снять конусную шайбу ступицы по посчитать вручную.

Опыт эксплуатации показывает, что «гранаты» лучшего качества для Нивы выпускаются именно АвтоВАЗом, также при уверенности в происхождении изделия имеет смысл обратить внимание на продукцию CORAM и Pilenga

Снятие привода

Операцию по демонтажу приводных элементов возможна при наличии:

• Домкрата;
• Чурбака;
• Балонного ключа;
• Ключей на 13, 17 и 23 (первые две разновидности в двойном количестве);
• Шлицевые отвертки;
• Выколотка;
• Приспособление для снятия хомутов заводского производства или сделанное из переставных клещей;
• Пыльники;
• Хомуты;
• Ступичная гайка;
• Смазка ШРУС-4М;
• Ветошь для вытирания смазки;
• Керосин.

На слегка поддомкраченной машине убирается колпак, закрывающий ступицу, полностью отвинчивается ступичная и ослабляются колесные гайки.

Вывешивается колесо и демонтируется.

Нижний рычаг плавно опускается на крепкий чурбак.

Удаляются гайки, удерживающие шаровую опору (в количестве 3 шт). Вал наружного ШРУСа аккуратно выводится из поворотного кулака, путем отведения последнего назад и вверх.

Используя щипцы и отвертку, необходимо устранить хомуты пыльника внутреннего ШРУСа, а также непосредственно пыльник. Затем вынимается стопорное кольцо, расположенное внутри корпуса «гранаты», конструкция удаляется из автомобиля.

Разборка и обслуживание внутреннего ШРУСа

Когда внутренняя «граната» оказалась в руках, следует собрать выпавшие подшипники и поместить все элементы в ванночку с керосином, тщательно промыть от загрязнений и старой смазки.

Вал освобождается от стопорного кольца, удерживающего внутреннюю обойму шарнира, а также обоймы и сепаратора.

С помощью съемника или доработанных клещей стаскивается упорное колечко.

Разборка и обслуживание наружного ШРУСа

Аккуратно применяя выколотку и молоток по торцу обоймы, сбивается шарнир.

Следом с вала снимается стопорное кольцо.

И упорное колечко.

Все элементы промываются в керосине, очищаются железной щеткой.

Установка

После того, как все детали дефектованы, заменены на новые и помыты, установлены на свои места (кроме пыльников), осуществляется обработка пластичной смазкой ШРУС-4м. Средний расход для наружного – 60 см3, внутреннего – 150 см3.

Рекомендации

Вместо стандартных хомутов имеет смысл использовать винтовые. Также по окончании работы следует заменить ступичную гайку на новую и отрегулировать зазор подшипников.

Что такое ШРУС (граната)

До появления машин с передним проводом такой детали, как шрус, не использовали в комплектации. Крутящий момент на колеса приходил от силового агрегата. Задействован был в этом карданный вал. Как только появился передний привод, потребовалось, чтобы колоса легко поворачивались. Если на автомобиле был установлен кардан, провести процедуру становилось невозможным.

Специалистам потребовалось заменить часть элементов и разработать особую деталь, которая получила название шрус. Расшифровывается аббревиатура, как шарнир равных угловых скоростей. Теперь именно он задействуется на внедорожниках с передним приводом для передачи крутящего момента.

Установлена деталь и на Chevrolet Niva. Также устанавливаются детали на некоторых моделях с полным приводом. Функция узлов остается неизменной и обеспечивает движение ведущим колесам. Водители называют шрус «гранатой». Связано это не только с небольшим весом, размером и характерным внешнем видом. Дополнительно стоит учитывать, что в результате выхода из строя запчасти управление машиной будет невозможным.

Как Заменить Шрус На Ниве ~ SIS26.RU

Меняем внутренний и внешний ШРУСы на Chevrolet Нива своими руками: выбор гранаты

Граната на автомобиле представляет собой шарнир равных угловых скоростей. Как быстро и просто самостоятельно заменить масло в акпп в шевроле круз? Об этом и о многом другом читайте на нашем сайте!. Подробно о замене внутренней гранаты на ваз-2114. Заменить шрус на на ваз-2114, как. Такое название узел получил по причине того, что он похож на военный узел. Его ещё могут называть ШРУС. При помощи его в автомобиле передаётся крутящий момент от мотора к колесу при разных углах поворота ведущего колеса.

Что такое ШРУС (граната)

Внутренняя граната на Шниву

Появилась эта деталь в то время, когда производители стали выпускать машины с передним приводом. Изначально крутящий момент передавался на ведущее колесо при помощи обычного кардана. уходит антифриз на вектре б. Того как я поменял антифриз в заменить антифриз,. При этом срок службы шарнира был небольшим, так как он постоянно работал в нагрузку. Эта проблема дала толчок к тому, что был изобретён специальный узел (ШРУС), который мог передавать крутящий момент на колёса при разных углах их поворота.

ШРУС на Нива Шевроле

При помощи его крутящий момент передаётся от мотора на ведущие колёса. В основном это передний привод. За счёт ШРУСА происходит равномерная передача крутящего момента с учётом того, что колесо находится под разным углом относительно автомобиля.

На Шевроле граната может быть:

Как и все другие детали в машине, этот узел имеет свой определённый срок службы. Поэтому каждый владелец Нивы рано или поздно сталкивается с необходимостью замены ШРУСА.

Причины поломки гранаты

Одна из причин выхода из строя шруса — прорыв пыльника и попадание грязи.

ШРУС может выйти из строя по таким причинам:

Замена у нивы переднего левого шруса наружного и внутреннего

Помощь проекту. Замена у нивы переднего левого шруса наружного и внутреннего.

Замена гранаты

Правый внутренний ШРУС вблизи, видно артикул и маркировку

Этот узел состоит из частей, которые постоянно находятся в движении. В результате этого они могут лопать или истираться, что требует их замены.

Ремонтироваться устройство может только в том случае, когда владелец машины вовремя выявил повреждение пыльника, а потому посторонние вещества ещё не успели попасть внутрь механизма.

Но это случается довольно редко, так как вовремя выявить повреждение пыльника почти нереально. А также следует сказать, что и стоимость ШРУСА не велика, а потому его можно купить при необходимости.

Определение неисправности

Определить неисправность гранаты можно и самостоятельно. Как заменить задние стойки на лада калина: фото,. Для этого надо во время движения автомобиля вывернуть руль в любую сторону до упора. Как заменить замок зажигания на сотке/44? Снимать. При этом водителю будет слышен хруст в районе переднего колеса. В таком случае надо произвести замену шарнира.

В процессе ремонта важно выявить, требуется менять оба шарнира или один, потому что такие работы рекомендуется осуществлять только комплексно

Видео как определить неисправность гранаты

Меняем гранату на Нива Шевроле своими руками

Для замены гранаты изначально следует извлечь старую. В процессе придётся демонтировать полуось вместе со ШРУСОМ (в интернете можно найти видео разборки). Потом владелец авто должен выполнить такие действия:

1. Зажать снятый узел в тиски.
2. Снять старый пыльник.

Устанавливаем новый шарнир

Устанавливаем ось со шрусом на автомобиль в обратном порядке

Видео о замене гранаты на Нива Шевроле с помощью обратного молотка

Рекомендации: усиление промвала

В настоящее время многие владельцы Нива Шевроле делают тюнинг мотора на своём авто, в результате этого у него повышается мощность, а потому нагрузка на карданы и ШРУСы возрастает в несколько раз.

Чтобы избежать такой неприятности специалисты рекомендуют усилить валы.

Вывод

Зная особенности ШРУСа и то, как можно выявить его неисправность или произвести замену, вы можете справиться с такой работой и собственными силами, имея небольшой опыт в данной работе.

Очень познавательная статья, но хотел бы добавить, что причиной износа становятся наши любимые дороги с ямами. на внутренний шрус можно надеть и штатный пару часов в кислоте и как ниве 32 года. Все. Кстати вчера какой то чувак промчал через лежачего полицейского на скорости где то 60км\ч на шевролюшке и я ясно видел, что то у него отвалилось из поддона)

Да лучше сразу менять два шарнира, вот летом по чему то изнашиваются больше чем зимой весной и осенью, может и жара как то влияет.

Замена пыльника ШРУСа на Рено Логан

А вот у популярного Рено Логан замена внутреннего пыльника делается несколько по-другому, поскольку конструкция привода – иная.

Для замены поврежденного пыльника потребуется полное снятие приводного вала.

Требуемые инструменты описаны выше, снова будем работать с левым пыльником, а последовательность работ такова.

Перед снятием колеса нужно попустить гайку крепления привода к ступице. Она находится по центру с внешней стороны.

Если не сделать этого до снятия колеса, в дальнейшем открутить ее будет невозможно.

Затем авто поддомкрачивается и колесо снимается. После этого нужно слить с КПП масло, поэтому потребуется забираться под авто, снимать защиту картера и выкручивать сливную пробку.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Ремонт генератора своими руками

Чтобы снять ступицу с привода, нужно от нее открутить и отсоединить все элементы подвески. После чего ступица снимается со шлицов приводного вала.

Переходим к внутренней части.

Внутренний пыльник прижат к корпусу КПП креплением с тремя болтами, которые нужно выкрутить. После этого приводной вал полностью извлекается.

Чтобы снять пыльник, потребуется снятие стопорного кольца на конце вала и стягивание со шлицов внутренней обоймы, сделанной в виде трипоида. После этого поврежденный элемент снимается.

Перед установкой нового пыльника желательно сразу поменять и пылеотражающую втулку и сальник, установленные перед пыльником.

После одевания на вал нового элемента, на него устанавливается трипоид и его стопорное кольцо.

Перед тем как устанавливать все на место, трипоид обильно смазывается смазкой, в пыльник тоже она накладывается.

Вал устанавливается на место, и пыльник фиксируется креплением.

Далее привод собирается в обратной последовательности. На вал одевается ступица, к ней присоединяются элементы подвески, ставиться колесо, а затем уже затягивается гайка крепления вала к ступице.
