Наружная граната ваз 2110 и ее замена

Содержание:

Определение неисправности ШРУС и причины выхода из строя
Замена шруса ВАЗ 2110, 2111, 2112
Замена ШРУСа на автомобилях ВАЗ своими руками
Работы при замене гранаты
Замена внешнего ШРУСа на 2110
Как делается замена внутреннего ШРУСа ВАЗ-2110
Как снять внутреннюю гранату на ваз 2110

Определение неисправности ШРУС и причины выхода из строя

Неисправная граната ваз 2110

Прежде, чем начинать процесс замены гранатки, рекомендуется определить то, какая именно граната нуждается в замене. Простое прощупывание люфта вала на эстакаде и является доступным методом определения неисправности той или иной гранатки.Как правило, исправная гранатка не должна вообще создавать люфт.

Примечание. Стоит отметить, что неисправная гранатка не обязательно бывает у старых машин. Часто наблюдается такая ситуация, когда ШРУС выходит из строя на автомобиле, недавно покинувшим конвейер.

Каковы же основные причины выхода из строя гранатки?Вот они, приведены ниже:

качество гранатки, которое бывает низким и высоким (часто вместо оригинальной детали продается подделка или устанавливается брак);
смазка, которая или полностью отсутствует или же имеется в недостаточном количестве;
выход из строя пыльника(см.Как выполняется замена пыльника ваз), что приводит к порче гранатки (пыльник – это защита и если его нет, в механизм гранатки попадает разный абразивный мусор и вода);
неправильная манера езды (агрессивный стиль езды);
плохое состояние дорог (особенно актуально у нас в России).

Итак, определить неисправность ШРУС можно самостоятельно, как и говорилось выше, обнаружив люфт в вале. Кроме того, неисправность гранатки, как и любой другой детали или механизма авто обусловлена изменением свойств, размеров, образованием выработки и т.д.Как и было сказано выше, гранатка является шарниром, в устройстве которого присутствуют элементы, трущиеся и находящиеся под постоянной нагрузкой. Если ШРУС является своеобразным подшипником, то обоймы его обязательно должны иметь поперечные канавки.Именно это позволяет изменять угол между ведущей и ведомой полуосью.Так как гранатка, заставляя автомобиль двигаться, передает колесам значительное усилие, то со временем теряет свои эксплуатационные качества и на детали образовывается выработка.Она же и увеличивает зазор. А там, где нет тесного соприкосновения механизмов и деталей, происходит стук, шум и т.д.

Порванный пыльник на гранатке ваз 2110

Появление характерного хруста при повороте колес – основной признак выхода из строя гранатки, о котором знает практически большая часть опытных водителей. Такой звук способны издавать только лишь металлические шарики, перекатывающиеся по желобам.

Примечание. Такой хруст способен появиться в любой момент, но, как правило, при поворачивании колес или резком ускорении с места. Кроме того, характерное звуковое сопровождение может появиться и при преодолении препятствий.

Помочь определить признаки неисправности ШРУС помогут и несильные рывки, когда автомобиль трогается с места. Также, эксперты рекомендуют изменить динамику вождения для скорого определения неисправных гранаток.Как и было сказано, гранатка бывает двух типов: наружная и внутренняя. Как определить неисправность наружной или как ее еще называют внешней гранатки, было указано выше.

Примечание. Различается внешний ШРУС от внутреннего, в первую очередь, тем, что он меньше в размерах и выходит из строя гораздо чаще, чем внутренняя гранатка.

Чтобы определить неисправность внешней гранатки еще одним способом, нужно повернуть рулевое колесо и тронуться с места. Если гранатка неисправна, то она начнет «хрустеть».
Чтобы определить неисправность внутренней гранатки понадобится ехать не криволинейно, как при проверке наружного ШРУС, а прямолинейно. Особенно явно внутренняя гранатка будет сигнализировать звуковым сигналом о том, что ее пора заменить, при преодолении ям, сугробов или неглубоких канав.
Окончательно проверить неисправность гранатки можно уже на подъемнике. Колеса передка будут в подвешенном состоянии и если ШРУС неисправен, появится характерный хруст.

Замена шруса ВАЗ 2110, 2111, 2112

Основная причина замена шруса ВАЗ 2110, 2111 или 2112 – это повреждение пыльника. В этом случае на гранату (так часто в обиходе называют эту деталь) попадают грязь, химические реагенты, пыль, влага, песок, и она быстро теряет работоспособность. Понять, что штрус вышел из строя, можно при характерном хрусте на поворотах, которые делаются на ускорении. В этом случае машину нужно срочно вести на ремонт. Замена шруса ВАЗ 2110 и других моделей своими руками – вполне доступна. Но изначально нужно понимать, что работа требует тщательности и точности. Как починить – будет описано ниже, но сначала целесообразно ознакомиться с устройством данного узла.

Необходимые запчасти

На каждом авто установлены две гранаты: внутренняя и внешняя. Первый шарнир передает вращение на вал от КПП, второй – на ступицу от вала. В зависимости от объемов ремонта вам могут потребоваться:

внутренний шарнир (артикул 302315, 2108-2215056);
внешний шрус (артикул 3107K, 2110-2215012);
вал привода передних колес (артикул 2110-2215070, 21100221507000);
чехол (артикул 2110-2215068, 21100221506800, 2108-2215068);
буфер (артикул 2108-2215073-01);
фиксатор шарнира (артикул 2108-2215086);
стопорное кольцо внутреннего шарнира (артикул 2108-2215104, 21080221510400, 2121-2215084);
упорное кольцо (артикул 2121-2215082);
хомут (артикул 2108-2215034Ч, T-00040, 2108-2215036, 2108-2215034-31, 2108-2215034);
защитное кольцо (артикул 2108-3103060, 21080310306000).

Необходимые для ремонта инструменты.

Для снятия и установки шруса ВАЗ 2110, 2111, 2112 потребуются такие инструменты:

домкрат;
ключи на 17 и 19;
плоскогубцы
головки на 13, 14, 15, 16, 17 и 30;
монтировка;
вороток;
баллонный ключ;
смазка;
ветошь.

Ремонт своими руками вполне обоснован экономией времени и денежных средств. Поскольку цена работы по замене шруса ВАЗ 2110 и других моделей в автосервисе составляет: за внешний – 1100 рублей, за внутренний – 1300 рублей. Тарифы актуальны на 15.02.2019 года. А это сопоставимо со стоимостью самих деталей.

Порядок операций

Если нет смотровой ямы или эстакады, для ремонта нужно подготовить место. Поднять машину домкратом, поставить на ручной тормоз, обеспечить рабочую зону хорошим освещением, подпереть колеса фиксаторами.

Замена внутреннего шруса ВАЗ 2110 и других моделей выполняется аналогично внешнему шарниру. Они оба расположены на валовом приводе, до которого нужно добраться в первую очередь:

На картерной защите выкручиваются по две гайки спереди и сзади.
Из коробки нужно слить масла – процентов 40 от общего объема.
При замене правого шруса ВАЗ 2110 срываются колесные болты справа, если меняется левый – слева.
Полностью выкручивается крепеж наружного шарнира.
Теперь нужно еще поддомкратить машину и снять колесо.

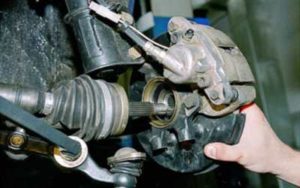

На этом этапе становятся доступными два ступичных болта, крепящие гранату, их нужно вывернуть.

Ступицу нужно отделить от тяг, делается это монтировкой.
Стойка вытягивается вперед, из ступицы вынимается палец шруса.
Валовый привод извлекается и откладывается в сторону.

Теперь необходимо извлечь внутреннюю гранату из коробки. При открытом капоте нужно вставить монтировку между этими элементами. Затем инструментом делается рывок шарнира в сторону коробки. Граната должна сдвинуться. Если этого не произошло, операция повторяется еще раз. Если шрус двигается, то из зоны колесной арки уже можно достать оба шарнира и вал.

С гранат нужно снять чехлы, для этого плоскогубцами или специальными щипками разжимаются малые и большие хомуты.
Пыльник нужно осмотреть на предмет целостности. Если чехол поврежден, его нужно заменить. Если пыльник в нормальном состоянии, можно просто его отодвинуть.

Чтобы снять внутренний шарнир используется молоток. Им нужно сильно ударить по обойме. Граната должна слететь. То же самое действие нужно выполнить и с другой стороны.

С привода вала снимаются кольца, вместо них устанавливаются новые и одевается пыльник.

Новая граната устанавливается также при помощи молотка. Ее и пыльник нужно смазать.
Чехлы закрепляются на шарнире и волу хомутами.
На гранату накручивается гайка, затем шарнир забивается в коробку.
Дальнейшие операции аналогичны первым, но выполняются в обратном порядке.

Последоветельность замены наружного и внутреннего шруса ваз 2110 2111 2112 смотрите на этом видео :

Резюмируем

Как видно из вышесказанного, замена наружного шруса ВАЗ 2110, 2111, 2112 и внутреннего шарнира не сложна и занимает немного времени. Чтобы узел менять как можно реже, целесообразно проверять пыльники и менять смазку через каждый 100 тысяч километров.

Замена ШРУСа на автомобилях ВАЗ своими руками

Вращение от КПП передается на передние колеса ВАЗ 2108-2115 посредством 2-х приводных валов, в устройстве которых используются ШРУС – шарниры равных угловых скоростей. Они способны передавать вращение без потерь даже при угле между элементами вала до 70°.

Устройство ШРУСа

Данный узел состоит из шариков, сепаратора, наружной и внутренней обоймы. Шарниры держатся на валу за счет шлицов и стопорных колец.

Когда выполнять замену

Чтобы эта деталь работала достаточно долго, в нее не должны попадать песок, грязь и пыль. Загрязнения значительно ускоряют износ и сокращают срок службы узла. Но для защиты от этого предусмотрен пыльник, который относительно быстро может прийти в негодность. Поэтому своевременная замена пыльника позволит долго сохранять ШРУС в работоспособном состоянии.

Необходимый инструмент и запчасти

Перед ремонтными работами нужно приобрести новый ШРУС, пыльник, хомуты и смазку ШРУС-4. Также необходимо подготовить следующий инструмент:

ключи и головки наиболее популярных размеров;
специальный съемник шаровых опор и рулевых тяг;
деревянный либо резиновый молоток;
домкрат;
нож;
смазка WD-40;
сухие тряпки.

Съем привода, пыльника и ШРУСа

Для замены внешнего ШРУСа следует придерживаться следующего порядка действий:

Устанавливаем машину на смотровую яму и подпираем ее противооткатными башмаками.
С помощью торцевой головки 30 мм ослабляем гайку ступицы. Если гайка не срывается, то можно нарастить ключ трубой.

Приподнимаем автомобиль домкратом в нужном месте и снимаем колесо.
Выкручиваем болты, фиксирующие шаровую опору нижнего рычага на ступице.

Откручиваем до конца гайку приводного вала.
Вытягиваем ступицу, взявшись за тормозной диск и подтягивая к себе амортизационную стойку.

Чтобы поменять пыльник и шарнир, придется залезть в смотровую яму. Для снятия ШРУСа убираем хомуты, которые удерживают пыльник. Далее избавляемся от старого пыльника, что проще сделать с помощью ножа. Тряпкой очищаем шарнир от смазки. Затем нужно сбить внутреннюю обойму, для чего несильно бьем молотком по наставке, которую надо упереть в торец шарнира. Далее хорошо очищаем ШРУС от грязи, песка, пыли и смазки.

Процесс сборки

При сборке внешнего ШРУСа необходимо выполнить следующие действия:

Надеваем на вал резиновую деталь.
ШРУС (новый или очищенный) набиваем на вал до того момента, пока деталь не зафиксируется стопорным кольцом.
В шарнире и пыльнике размещаем свежий смазочный состав.
Надеваем пыльник на наружную обойму.
Удаляем лишний воздух из пыльника, для чего можно поджать его рукой.
Закрепляем пыльник с помощью хомутов.

Затем привод ставится на место, ступица зажимается гайкой. Также необходимо поставить обратно наконечник рулевой тяги, опору и колесо. Далее уже можно опустить домкрат и зажать гайку, фиксирующую привод. Для предотвращения ее самостоятельного откручивания гайку следует накернить.

Особенности ремонта внутреннего ШРУСа

Для замены внутреннего ШРУСа необходимо полностью снимать привод, для чего сначала отсоединяют наружный шарнир без последующего демонтажа. Далее с помощью монтировки извлекаем концевик шарнира из коробки передач. Для этого плоскую часть инструмента вставляем между наружной обоймой и коробкой, а потом двигаем им как рычагом.

Дальше процедура замены узла будет аналогична действиям при ремонте внешнего шарнира. Внутренний ШРУС необходимо правильно завести в коробку передач. Рекомендуется вставить деталь в ступицу, с помощью которой толкающими движениями узел заводится на свое место. Но также возможна забивка уже собранного вала киянкой или деревянной наставкой и молотком. Шарнир обязательно должен зафиксироваться стопорным кольцом.

На завершающем этапе все снятые детали устанавливаются обратно. На этом замена ШРУСов считается выполненной.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Работы при замене гранаты

Перед тем как начать менять гранату ВАЗ 2110, автомобиль устанавливается на ручной тормоз. Для большей устойчивости под колеса кладутся противооткатные клинья. Последовательность действий.

Снимается защитный колпак.
Откручивается гайка ступицы. Так как потребуется большое усилие, необходимо воспользоваться удлинителем ключа. Обычно для этой цели берется труба, которая надевается на ключ. Большой рычаг поможет быстро открутить гайку.
Отвинчиваются болты колеса.
Машина поднимается на домкрате. Вывешивается колесо, со стороны которого будет меняться граната.
Извлекается упорная шайба.

Освобождается шаровая опора.
Рулевое колесо до отказа выворачивается в противоположную сторону.
Оттягивается поворотный кулак совместно со стойкой.
Шлицевой конец извлекается из ступицы наружной гранаты.
Чтобы достать внутренний конец гранаты, необходимо слегка поддеть ее монтировкой.
Ось привода зажимается в тисках.
Снимаются все хомуты.
Пыльники срезаются ножом.

После замены всех вышедших из строя деталей выполняется сборка гранаты ВАЗ 2110. При сборке нужно установить новую гайку ступицы. После ее затяжки, чтобы она не раскручивалась, гайку нужно законтрить.

Замена внешнего ШРУСа на 2110

Замена внешней гранаты на ВАЗ 2110 может стать серьезной проблемой, если под рукой нет некоторого специального инструмента. Однако, из каждой нестандартной ситуации есть нестандартный выход. О том, как поменять гранату на ВАЗ 2110 быстро и без затруднений – в статье.

Необходимые инструменты
Как заменить гранату без снятия
Типы хомутов пыльника
Заключение
Видео

Для начала, что такое ШРУС. Это правильное название гранаты, второе – это народное, из-за специфической формы детали. Внутри ее установлены 6 подшипников, на которых вращается внутренняя обойма. Поэтому крутящий момент на ступицу может передаваться под любым углом.

Инструменты для замены внешнего ШРУСа Лада 2110

Здесь есть несколько специфичных инструментов, без которых обойтись никак не получится. Для начала, нужна головка на 32, а так же огромный рычаг, чтобы открутить эту самую гранату.

Далее понадобится что-то наподобие обратного молотка. Вес груза порядка килограмма. Если его нет, то пойдем по второму пути, его опишем ниже. Еще понадобится приспособление для снятия и установки хомутов, либо клещи, либо просто отвертка, об этом поговорим немного позже.

Меняем гранату на ВАЗ 2110 без снятия привода

Устанавливаем новый пыльник. Делаем это очень аккуратно, желательно предварительно помылив шлицы. Основная проблема – это упорное кольцо, через него аккуратно перекидываем пыльник отверткой.
Теперь затягиваем внутренний хомут, накручиваем новую гранаты на молоток, после чего набиваем ее на место. Теоретически, это можно сделать молотком через старую гайку, сбить гранату молотком тоже можно, но есть риск повредить шлицы, с непривычки.
Берем смазку шрус, обычно он есть в комплекте

Выдавливаем его по кругу на шарики, отводя пыльник и выворачивая гранату.
Далее затягиваем хомут.
Собираем все в обратном порядке.
Очень важно так же сильно затянуть гайку и обязательно закернить её.

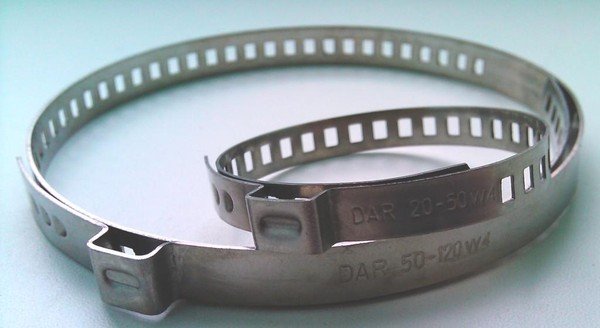

Виды хомутов на пыльнике ШРУСа

Теперь пришла пора поговорить о том, какие же хомуты бывают, как с ними справиться, и какие же хомуты для пыльника ШРУСа лучше?

Первый тип

Начнем с самого популярного. Это так называемый «фордовский» хомут. В последнее время его все чаще можно встретить в комплектах разных производителей гранат для ВАЗ 2110 и прочих отечественных автомобилей. Среди его плюсов, несомненно, полный разъем, то есть, если вы случайно забудете одеть его заранее, то это можно сделать в любой момент. Кроме того, его «не перетянешь».

Среди минусов, конечно, его одноразовость, максимум 2 раза можно его использовать. Многие могут подумать, что в комплекте всегда есть новый, в чем крайне сильно ошибутся. Бывает и так, что его нет. Всякое бывает.

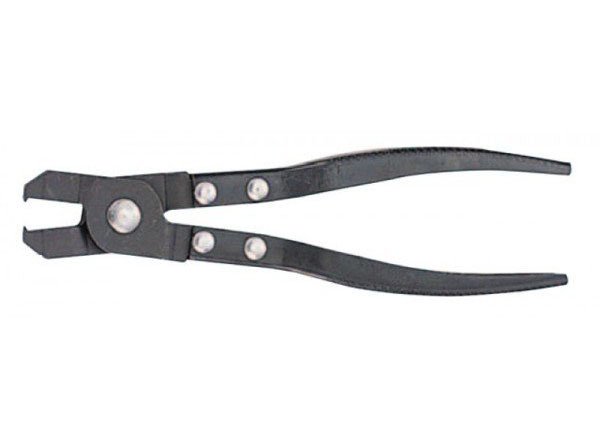

Для его установки понадобятся клещи, либо обычные бокозеры-кусачки. Просто затягиваем его настолько, насколько хватит сил руками, потом сжимаем.

Второй тип

Это чистокровные китайские хомуты. Как только вы их увидите, сразу поймете, почему о них такое мнение. Просто изготовлены такие хомуты чуть ли не из фольги. Именно поэтому они затягиваются в два витка. Для установки просто ставим упор отверткой в пластику, чтобы избежать проворачивания, потом затягиваем, загибаем, подгибаем усики, отрезаем лишнее.

К плюсам можно отнести простоту установки, не нужен абсолютно никакой инструмент, кроме отвертки. Ну а к минусам, как и с предыдущим вариантом – одноразовость, поскольку после установки придется ножницами отрезать лишний хвостик хомута.

Третий тип

Третий тип можно встретить только на гранатах для отечественных автомобилей. С одной стороны, они самые удобные, поскольку изготавливаются из толстого металла, кстати, достаточно мягкого, установка занимает порядка пяти секунд. Его можно устанавливать хоть 10 раз, все зависит от аккуратности. Конечно, есть один минус – это необходимость в специальном зажиме, стоимость которого в пару раз превосходит стоимость замены на СТО. Конечно, если планируется покупать только такие же гранаты, то можно приобрести, вещь нужная.

Заключение о замене внешнего ШРУСа ВАЗ 2110

Итак, теперь несколько моментов, даже уточнений, которые напрашиваются из текста.

Перед установкой обязательно напихайте ШРУСа в гранату. Пока из-под шариков не полезет.
Не устанавливайте пыльник из комплекта. Они не ходят и 5000 километров, особенно зимой.
Не забывайте – ШРУСом не испортишь, выдавливайте весь тюбик из комплекта.
Перед снятием старой гранаты убедитесь, что шлицы такие же. Для этого вставьте новую гранату в ступицу.
Обязательно надежно устанавливайте хомуты. Это залог долговечности работы детали. Нет пыльника – нет гранаты.

Видео: замена внешнего ШРУСа 2110

Как делается замена внутреннего ШРУСа ВАЗ-2110

Замена внутреннего ШРУСа ВАЗ-2110

Чтобы продлить срок службы этой компоненты, которая значительно влияет на уровень безопасности, нужно:

во-первых, следить за выбором изначально оригинальной запчасти, выполненной из качественной углеродистой стали, рассчитанной на длительные нагрузки;
во-вторых, необходимо проходить регулярное ТО и самостоятельно осматривать функциональные узлы автомобиля.

Необходимость и сроки этих процедур вытекают из рекомендаций производителя и функциональных возможностей рассматриваемого элемента. ШРУС может выйти из строя в результате попадания посторонних предметов и значительной постоянной нагрузки, утраты смазки. Замена внутреннего ШРУСа ВАЗ-2110 потребует определенного набора инструментов.

Оборудование и инструменты для замены ШРУСа

Для замены ШРУСа необходимо приготовить следующий инструмент:

внутренняя граната, включающая хомут и смазку, своевременная замена гранаты обеспечивает длительную эксплуатацию;
для замены без ямы требуется подъемник. Смотровая яма также подразумевает наличие домкрата и фиксацию автомобиля в безопасном и удобном положении для выполнения работ;
стандартный инструмент для замены шарнира.

В качестве инструмента может быть использован любой набор для автомобилистов без каких-либо других приспособлений.

Замена ШРУСа на внутренней стороне с поднятием машины над уровнем земли

Главная функциональность шарнира состоит в передаче вращения от КПП к основному валу. Очевидно, что слаженная работа положительно сказывается на безопасности движения, и, наоборот, выход из строя значительно повышает риски аварии.

Выполнение замены ШРУСа – инструкция

Зафиксируйте автомобиль над землей с помощью подъемника при включении 4 скорости и затягивании ручного тормоза.
Установите противооткатные фиксаторы под колеса.
Снимите защитный колпак, а также с помощью монтировки открутите гайку ступицы.
После демонтажа ступичной гайки открутите элементы колеса автомобиля.
Вывесите колесо с помощью домкрата.
Найдите ШРУС и открутите 6 болтов, в этом случае шарнир будет зафиксирован только на фланце.
Открутите крепежные болты кулака (2 шт.);
Поверните рулевой механизм в самое крайнее положение, после проделанных этапов шарнир должен выпасть сам по себе.

Этап 2. Демонтаж:

замените пыльник в составе обновляемого конструкционного решения;
снимите стопорное кольцо;
снимите шарнир, закрепленный шлицами вала;
проведите диагностику оборудования;
установите все узлы, новый ШРУС.

Установка ШРУСа на заключительном этапе в деталях

Учитывайте следующие замечания:

установите на конец вала пластиковую заглушку;
стопорное кольцо устанавливается до монтажа шарнира;
перед монтажом нового ШРУСа место установки обильно обрабатывается смазкой, чтобы обеспечить плотное прилегание;
после монтажа привода шарнир должен плотно «сесть» на шестерню до полной фиксации, что проделывают с помощью молотка.

Выполнение данной замены функционального элемента вала ВАЗ своими руками не требует опыта ремонта автомобиля. Замену можно провести, руководствуясь видеоинструкцией. Если вы не уверены в своих силах, обратитесь к специалистам, чтобы иметь гарантию надежности установки шарнира.

Общие рекомендации

Замену сальника ШРУСа также рекомендуется произвести вместе с шарниром. ШРУС меняется отдельно без замены пыльника и сальника только в тех случаях, когда имеется функциональный запас, и износ ШРУСа больше выражен, чем других конструкционных элементов. Обычно ремонт разбивают на два этапа, если нет возможности выполнить замену в полном объеме. Не забудьте заменить после сальник и пыльник, чтобы сохранить все вариации по сохранению уровня безопасности автомобиля.

Ознакомьтесь с видеоинструкцией по выполнению работ. На примере – меняется граната и ступица до полного выхода из строя механизма.

Как снять внутреннюю гранату на ваз 2110

Обычно такой ремонт проводится в результате фактического выхода из строя или после определенного пробега, на который номинально рассчитан ШРУС.
