Замена радиатора приора с кондиционером halla

Как провести самостоятельно замену радиатора печки без кондиционера

Что понадобится для замены? В первую очередь следующие инструменты:

• Отвёртки, фигурная и плоская.
• Гаечные ключи на 8 и 10. (желательно головки с воротком.)
• Тонкие плоскогубцы для снятия хомутов.

И, естественно, кое-какие материалы и приспособления:

1. Ёмкость для охлаждающей жидкости из системы.
2. Новый радиатор.
3. Поролоновые, клеящиеся полоски на радиатор печки «Приоры».
4. 2 литра охлаждающей жидкости. (той же марки, что и в системе.)
5. Ветошь.

Приготовив такой арсенал можно приступать к этой интересной операции замены теплообменника.

Описание процесса

Установить автомобиль ровно. Это необходимо для полного слива охлаждающей жидкости из радиатора печки «Приоры». Под днище машины подставить ёмкость для жидкости. Её нужно установить в районе сливного отверстия радиатора системы охлаждения. С правой стороны (по ходу машины, или с левой, если стать у капота). Далее нужно:

1. Выкрутить барашек пробки и дать стечь жидкости. Когда напор ослабнет, открыть крышку расширительного бачка. Дождаться слива и закрутить пробку. Отключить «минусовую» аккумуляторную клемму. Можно начинать демонтаж защиты. Она называется — жабо.
2. Сначала снимаются дворники стеклоочистительного механизма. Ключом на 13 отвернуть крепёжные гайки и снять щёткодержатели. После этого удалить резиновый уплотнитель.
3. Выкрутить крепёжные винты. Сверху их 6 и 7 по нижнему краю.

Теперь снять обе половинки пластмассового жабо. Выкрутив крепёж снять матерчатую защиту подстекольной ниши, в которой установлена печка.

Теперь наступает самый ответственный момент. Большинство мастеров при замене этой детали, сразу отсоединяет патрубки, идущие к радиатору печки «Приоры». Однако при этом имеется риск облить охлаждающей жидкостью детали отопителя. Есть более интересный и безопасный вариант.

Снятие печки

Теперь, когда жабо и защита сняты, доступ к отопителю открыт полностью. В первую очередь нужно отключить разъёмы электрооборудования:

• Микромоторедуктор привода заслонки. 2 разъёма.
• Электровентилятор. 1 разъём.
• Резистор. 1 разъём.

Теперь открутить крепление корпуса печки к кузову автомобиля. Одна гайка на 10 крепит ушко на корпусе печки к правому крылу. На 8 крепит верхнюю часть к шпильке вверху. И две гайки внизу.

Когда крепёж снят, начинается самое интересное. Фигурной отвёрткой вывернуть 3 винта крепления радиатора к корпусу

Действовать нужно осторожно, дабы не обломать боковой, тонкий патрубок сброса давления. После чего, вывернуть винты скрепляющие 2 части корпуса отопителя

Подвинуть левую часть с мотором вентилятора чуть левее, рассоединяя их, и вытащить наружу.

После этого можно начать извлекать вторую половину с радиатором. Придержать рукой за патрубки и начать снимать влево корпус. Когда он снимется, отложить его в сторону.

Отпустив хомуты с патрубков снять их с радиатора.

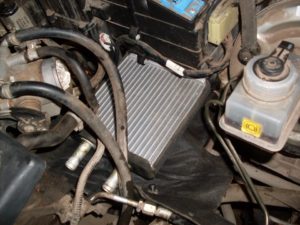

Установка (замена) нового радиатора

Тут есть два варианта. Можно просто провести замену поставив деталь на место старой, до установки корпуса. Но лучше установить радиатор в снятую половину до присоединения патрубков.

Украсив теплообменник печки поролоном установить его в нишу корпуса и закрепить винтами. Поставить половинку на место и закрепить все 3 патрубка на место. Затянуть хомуты.

Аккуратно собрать отопитель в обратной последовательности. Долить охлаждающую жидкость до нормы. Запустить мотор и дождаться срабатывания вентилятора охлаждения. Нажать педаль акселератора и подержать пару минут обороты около 2 000 об/мин. Это необходимо для устранения возможной воздушной пробки. Включить отопитель и проверить его работу на всех режимах. Всё! Ну вот и проведена нужная работа.

Видео по теме замена радиатора печки на «Приоре» без кондиционера.

Зимой, как известно, автолюбители, чтобы не замерзнуть, включают печку. Ее нормальная работа обеспечивает комфортную температуру в салоне автомобиля, а это, в свою очередь, залог безопасной езды. Однако бывают случаи, когда данный узел перестает подавать теплый воздух. Причины могут быть самые разные, например, проблемы с радиатором. С неисправностями такого рода сталкиваются многие, в том числе и владельцы Лада Приоры, как оснащенных кондиционерами, так и без него.

В некоторых случаях для того, чтобы устранить неисправность, потребуется всего лишь минута, поскольку нужно просто заменить сгоревший предохранитель. Но бывают ситуации, когда не обойтись без более серьезных ремонтных работ, таких как замена радиатора. При этом ничего особо сложного здесь нет. Все вполне можно сделать своими руками – нужно лишь соответствующее желание и немного времени.

Неисправности радиатора и их последствия

Сломанное устройство представляет большую опасность для всей системы охлаждения, т. к. его нестабильность чревата перегревом силовой установки. На автомобиле Лада Приора используется стандартная комбинированная схема системы охлаждения, когда жидкостная система дополняется воздушной. Благодаря такому совмещению удается эффективнее поддерживать оптимальную температуру мотора при различных нагрузках и режимах работы.

https://youtube.com/watch?v=f4oHV6OADaE

Как таковых неисправностей этого элемента не так много. Главная проблема радиатора – в возникновении утечки охлаждающей жидкости. Происходит это из-за нарушения целостности трубок, вызванных повреждением радиатора. Другая частая проблема – засорение его внутренней поверхности. Определить это можно по причине постоянного срабатывания вентилятора принудительного охлаждения.

Температура падает, но быстро растет и вызывает повторное включение вентилирующего агрегата, даже при движении на высокой скорости. Связано это с тем, что встречный поток воздуха не может остудить охлаждающую жидкость из-за грязных пластин. Загрязнения могут отлагаться и на внутренних стенках трубок радиатора, что приведет к нарушению циркуляции антифриза. И, как следствие, двигатель начнёт излишне нагреваться.

Когда устройство сломано, идет перегрев силового агрегата.

Причины неисправностей

Основными факторами возникновения проблем с радиатором являются следующие:

• износ элементов естественного характера (любая деталь рано или поздно изнашивается и выходит из строя);
• механические воздействия, приведшие к повреждениям и деформациям;
• эксплуатация двигателя с нарушениями требований и рекомендаций производителя.

К поломке может привести, в том числе, использование низкокачественной охлаждающей жидкости, смешивание тосола с другими видами антифриза, применение всевозможных герметиков, которые могут закупорить трубки и повлиять на циркуляцию ОЖ (охлаждающей жидкости). Параллельно с этим нельзя не учитывать человеческий фактор, когда из-за некомпетентности в вопросах обслуживания и ремонта радиатора приходится менять деталь.

Нередко банальная грязь и тополиный пух, которые забивают пластины, могут стать причиной нагрева мотора. Из-за систематического перегрева топливо в цилиндрах начинает детонировать из-за повышенной температуры охлаждающей жидкости. В результате прогорает головка блока цилиндров, сам блок от высоких температур деформируется, появляются трещины. И в конечном итоге дополняет картину разрушение поршневой группы и кривошипно-шатунного механизма. Тут недалеко до капитального, дорогостоящего ремонта двигателя.

Нужно внимательно следить за состоянием системы охлаждения и радиатора в частности.

Признаки неисправностей

Определить, что с радиатором возникли какие-то проблемы, сможет даже новичок. Для этого не требуются особые знания. Достаточно представлять в общих чертах принцип работы системы охлаждения Лады Приоры.

Как выявить неполадки

Симптомы	С чем они связаны
На панели приборов стрелка указателя температуры охлаждающей жидкости подбирается к красной зоне постоянно.	Это провоцирует включение принудительного охлаждения и  свидетельствует о перегреве двигателя.
Определить перегрев постоянного характера можно и по налёту на свечах зажигания.	При нормальной работе двигателя налёт песочного цвета, при перегреве он белый.
Надо внимательно следить за уровнем охлаждающей жидкости в расширительном бачке.	Резкое или постепенное снижение уровня будет сигнализировать о наличии утечки, которая может быть связана с нарушением герметичности радиатора.

Низкий уровень ОЖ также приведет к быстрому перегреву. Найти утечку легко по характерным подтекам на поверхности, а также по наличию тосола или антифриза на месте стоянки автомобиля.

Как осуществляется замена печки радиатора Лады Приора без кондиционера

Прежде всего, давайте рассмотрим основные элементы отопительной системы ВАЗ-2170. Ими, в частности, являются:

• радиатор отопителя (теплообменник) – здесь осуществляется нагрев охлаждающей жидкости;
• вентилятор – с его помощью в салон автомобиля подается теплый воздух;
• регуляторы – интенсивности обогрева и зон распределения тепла.

Схема, в принципе, традиционная, и никаких особо сложных технических изысков здесь нет. Если вы заметили, что в салон не поступает теплый воздух, тогда как печка включена, следует осмотреть всю систему. При обнаружении подтекания радиатора последний придется снимать либо для того, чтобы запаять, или же для замены на новый. Давайте рассмотрим, как эту процедуру можно сделать своими руками на Приоре без кондиционера.

Первое, что рекомендуется сделать, прежде чем приступать к основной работе, – снять минусовую клемму с аккумуляторной батареи.

Не стоит пренебрегать данным советом, ведь речь идет, во-первых, о вашей безопасности, во-вторых, это дополнительная страховка от ряда различных неприятных сюрпризов с проводкой и электрооборудованием.

После того как автомобиль обесточен, можно снимать накладку лобового стекла. Также нужно будет демонтировать рычаги «дворников», поскольку они будут создавать дополнительные неудобства в работе. Вместе с ними отсоединяем и пластмассовые трубки, через которые жидкость из бачка стеклоомывателя подается к форсункам. Теперь можно переходить к снятию декоративной накладки лобового стекла. Сделать это несложно – крепится она с помощью 7 саморезов, соответственно, их следует открутить.

Предварительно вам нужно будет снять уплотнитель капота

Обратите внимание, что в середине накладки есть винт, с помощью которого стягиваются ее половинки. После этого отверткой или ножом аккуратно поддеваем заглушки, закрывающие винты, и выворачиваем последние

Все – накладку можно снимать.

Если все прошло успешно, значит, можно двигаться дальше. На данном этапе вам следует снять шумоизоляцию моторного отсека. Для этого отверните винты, с помощью которых она, собственно, крепится, а затем вынуть накладки, левую и праву (очередность не играет никакой роли). После этого можно переходить к патрубкам, тянущимся непосредственно к радиатору. Для того чтобы их снять, сперва нужно будет ослабить удерживающие хомуты. Предварительно подставьте емкость для сливания охлаждающей жидкости.

Теперь можно вынимать из разъемов все провода, которые ведут к отопителю. Отсоединив их, берем два ключа – на 10 и 8 – и выкручиваем 4 гайки. Жгут проводов, чтобы не мешал, следует отвести в сторону, предварительно сняв держатель. После этого перемещаемся в салон авто и берем торцовый ключ на 13. С его помощью следует снять с педали тормоза кронштейн, и сместить его в сторону. Вот и все – вы получили свободный доступ к радиатору отопителя. Для того чтобы его снять, необходимо открутить с помощью крестообразной отвертки 3 винта, после чего узел легко вынимается. Все работы по установке радиатора осуществляются в обратном порядке.

Как видим, ничего особо сложно здесь действительно нет. Для того чтобы снять радиатор печки на Приоре без кондиционера самому, вам понадобится определенное время (здесь все зависит от ваших навыков) и минимальный набор инструментов. С другой стороны, вы экономите средства, поскольку делаете всю работу самостоятельно, а не обращается к мастерам в автосервисе. Даже если ранее никогда не приходилось сталкиваться с этим, разобраться в том, как снять радиатор Приоры не составит особого труда. Глаза, как известно, боятся, тогда как руки делают. Наверное, стоит все-таки прислушаться к народной мудрости.

Особенности замены радиатора на Ладе Приоре с кондиционером.

На Приору ставят 3 вида радиаторов: сборный алюминиевый, на машины без климатической системы, и 2 типа паянных под кондиционеры Hala и Panasonic.

Теплоотдача паянных радиаторов на Ладу Приору с кондиционером в 1.5 раза выше. Сначала остужается конденсер, который расположен перед радиатором охлаждения двигателя. Так что установив несоответствующий тип изделия, можно создать дополнительные проблемы в виде перегрева двигателя

Так же стоит обратить внимание на то, что недостаточная охлаждаемость может возникать из-за низкой производительности помпы

В то же время стандартный радиатор на Приору может использоваться на автомобилях с кондиционером Hala при условии отключения климатической системы.

Снятие, замена, установка радиатора системы охлаждения

05.01.2013 в 03:01

Симптомы: двигатель плохо охлаждается, следы охлаждающей жидкости на радиаторе системы охлаждения, чрезмерно быстро убывает ОЖ из системы.

Возможная причина: поврежден радиатор системы охлаждения.

Инструменты: набор головок, набор гаечных ключей, крестообразная отвертка, компрессор.

Примечание. При обнаружении дефектов радиатор следует заменить, так как его ремонт возможен исключительно в условиях специализированной мастерской.

1. Слейте охлаждающую жидкость из системы.

2. Отсоедините минусовой провод от АКБ.

4. Отсоедините фишку жгута проводов от электровентилятора.

5. Открутите и выньте два болта, крепящие кожух электровентилятора слева, а затем открутите две гайки, крепящие кожух вентилятора сверху.

6. Открутите нижнюю крепежную гайку кожуха вентилятора.

7. Извлеките электровентилятор в сборе с его кожухом.

9. Открутите и извлеките по три нижних винта, крепящие передний бампер к левому и правому кожухам защиты передних крыльев.

10. Открутите четыре винта крепления переднего бампера к верхней поперечине передка кузова, после чего открутите два винта крепления правого и левого кожухов фар к бамперу.

11. Открутите и выньте по два крепежных винта бампера к передним крыльям слева и справа со стороны колесных ниш, а также открутите по одному крепежному винту к левому и правому подкрылков передних крыльев.

12. Демонтируйте бампер, сместив его вперед.

13. Открутите и извлеките три крепежных болта балки бампера к нижней кузовной поперечине.

14. Демонтируйте балку.

15. Снимите колодку жгута проводов со звукового сигнала.

16. Открутите крепежную гайку, а затем демонтируйте кронштейн вместе со звуковым сигналом.

17. Ослабьте крепежный хомут подводящего шланга к радиатору.

18. Отсоедините подводящий шланг от патрубка радиатора.

19. Аналогичным образом снимите отводящий шланг с патрубка, расположенного на радиаторе.

20. Открутите две гайки крепления радиатора к кузову автомобиля.

21. Извлеките держатель пароотводящего шланга из прорези в верхней поперечине моторного отсека.

22. Сместите радиатор в сторону двигателя, а затем ослабьте ленточный хомут пароотводящего шланга.

23. Отсоедините шланг от штуцера, расположенного на радиаторе.

Примечание. Рекомендуется при сборке заменить снятые ленточные хомуты червячными.

24. Извлеките радиатор, потянув его вверх.

25. Отсоедините от радиатора две нижние крепежные подушечки (если они остались на установочных штифтах радиатора) или выньте их из отверстий в поперечине (если они остались на кузове). При установке замените порванные или неупругие подушки.

26. Выньте из кронштейнов радиатора резинометаллические втулки. Порванные или неупругие втулки замените новыми.

27. Промойте радиатор под струей воды, а затем просушите.

28. Осмотрите пластмассовые бачки радиатора на наличие трещин. Если трещины присутствуют, радиатор следует заменить.

29. Проверьте радиатор на предмет герметичности, для чего заглушите его патрубки и поместите в емкость с водой. Подведите к нему воздух под давлением 0,1 МПа. Не менее тридцати секунд из радиатора не должны появляться пузырьки газа.

30. Установите новый радиатор в обратной снятию последовательности, предварительно установив на его штифты нижние крепежные подушки и вмонтировав в кронштейны верхние крепежные втулки.

Примечание. Прежде чем подсоединять к радиатору шланги, нанесите на его патрубки тонкий слой герметизирующего средства.

31. Произведите установку вентилятора и других демонтированных деталей в обратной снятию последовательности.

32. Заправьте систему охлаждения.

Павел Куракин Автолюбитель

Пошаговая замена на LADA Priora радиатора

Главная часть охлаждающей системы LADA Priora и любого другого авто – это радиатор охлаждения с кондиционером или без него. Данный агрегат весьма долговечный и надежный. Его замена случается крайне редко. Редко когда владелец Лада Приора встретит протечку антифриза непосредственно через повреждения в радиаторе, плюс если вы всегда покупаете качественный антифриз, то засорение и закупорка трубок системы практически сводится на нет.

Автомашины с пробегом свыше 200 тыс. км и старше 10-и лет, вполне себе могут ездить с установленным на заводе радиатором. Это распространенная практика, даже на российских авто.

Однако у всех правил бывают исключения, в частности случаются такие ситуации, когда нужна замена:

• При неисправности клапанной крышки расширительного бачка, в системе повышается давление и начинается течь.
• При ДТП или наезде передом авто на препятствие самым первым пострадает конечно же радиатор, и непременно произойдет течь ОЖ.
• Радиатор охлаждения с кондиционером или без располагается в достаточной близости от мотора, и при неосторожных действиях с последним, могут быть повреждены латунные трубки.

Радиатор охлаждения с кондиционером или без него можно поменять и своими руками, для этого нужно знать, как снять его. Предлагаем вам ознакомиться с мануалом.

Что потребуется для осуществления замены:

• Торцевая головка/ключ на 10.
• Отвертка фигурная.
• Длинногубцы.
• Емкость под ОЖ.

Пошаговый процесс замены:

Замена начинается с того, что с расширительного бачка снимаем крышку и под радиатор подставляем заготовленную емкость.

• Сливаем ОЖ, для этой цели достаточно открутить сливную пробку.
• От вентилятора отсоединяем колодку с проводами.
• Снимаем все крепежные элементы и извлекаем его вместе с кожухом.
• Откручиваем креплением.
• Снимаем сигнал.
• Далее снимаем хомуты на подводящих патрубках и стягиваем их с отводов.
• Откручиваем болты, что крепят к кузову радиатор.
• На данном этапе отсоединяем крепление шланга находящегося в системе расширительного бачка.
• Извлекаем сам радиатор.
• Снимаем пару резиновые подушки.
• Снимаем крепежные втулки.
• Если имеется кондиционер, необходимо извлечь и его.

Теперь вы знаете, как снять на LADA Priora требующий замены радиатор. Далее вам необходимо будет установить новый агрегат и собрать все в обратной последовательности.

Подведем итоги

Как видите, замена изношенного или поврежденного радиатора на LADA Priora собственноручно, не является слишком сложной, главное знать, как снять устройство. Извлечь его и заменить на новое, и дело сделано. А вот ремонтные работы своими руками проводятся в исключительных случаях, поскольку нужно паять пробои. Данный процесс весьма трудный и долгий, и требует некоторых навыков и специализированных инструментов. Если взять в учет, что новый радиатор для Priora стоит не дороже 3-ех тыс. рос. руб., то замена кажется более перспективной и менее затратной, тем более, теперь вы знаете, как снять старый агрегат и поменять на новый.

Как устроен в Priora радиатор и какие функции выполняет

Как сказано, было выше, в Лада Приора и остальных отечественных и иностранных автомобилях радиатор охлаждения, оптимизирует температуру жидкости. Отметим, что радиатор никакого влияния не оказывает на охлаждающую систему, во время, когда происходи запуск так называемого холодного двигателя. Он вообще не подключается к работе, пока мотор авто не будет достаточно прогрет.

Когда температура достигнет определенной отметки, в частности на отечественной Лада Приора этот показатель составляет 85-90-градусов, термостат открывается и залитый антифриз циркулирует по охлаждающей системе. Когда «движок» работает на высоких оборотах, в частности, когда машина движется с небольшой скоростью, и радиатор охлаждения не в силах справиться со своей задачей, и температура силовой установки вновь начинает подниматься, и тогда включается вентилятор, который в принудительном порядке охлаждает антифриз, находящийся в этот момент в радиаторе.

Базовый радиатор на LADA Priora изготовлен из деталей, выполненных из латуни. Данный материал имеет высокую теплопроводность. Сердцевина устройства и его средняя часть являются своеобразной пластичной конструкцией, через которую проходят специальные трубки, которые соединяются с пластинами с помощью пайки. ОЖ проходя через сердцевину устройства, распределяется на несколько потоков, которые идут отдельно. Такая система позволяет гораздо эффективнее охлаждать антифриз.

Бачки радиатора с системой соединены патрубками, выполненными из резины. Нижний бачок оснащен краником, что облегчает слив старого антифриза во время замены. Еще специальный краник имеется на блоке цилиндров. Отсюда ОЖ можно слить из водяной рубашки силового агрегата. В целом конструкция теплообменника довольно простая, но очень эффективная.

Диагностика климат-контроля Приоры комплектации люкс

Как и все электронные блоки управления (ЭБУ), компьютер отопителя с кондиционером диагностируется либо портативным сканером, либо полноценным мотор-тестером. Нужно учитывать, что эта система управляется через отдельный ЭБУ, который называется — блок комфорта.

Так же как и стандартная диагностика, сканирование системы климат-контроля подключается через диагностический разъём OBD-2 под перчаточным ящиком (бардачком). В общем, эти проверки проводятся аналогично диагностике системы автоматического обогрева. С особенностями кондиционера. То есть проверка исполнительных механизмов и датчиков этого устройства.

Система отопления салона Приора

Транспортное средство оснащено печкой (системой отопления) с климатическим комплексом, служащим для комфорта в ходе поездки в автомашине. Они предназначены для исключения проблем в случае похолодания или других погодных изменений. Уже никто не будет задавать вопрос, почему не работает печка в Приоре, ни водитель , ни пассажиры.

В состав климатического комплекса автомобиля причисляют:

• собственно печка (отопитель);
• вентиляторное устройство печки;
• датчик температурного режима в салонном помещении;
• корпусная часть распределителя воздуха;
• воздушные магистрали;
• дефлекторы (направляющие потока воздушных масс).

Поток воздуха из печки транслируется в корпусную часть распределителя воздуха, откуда направляется по воздушным магистралям. По воздуховодам поток устремляется к обдувным решеткам стекол лобового и бокового расположения, к направляющим потока воздушных масс в центре и сбоку приборной панели, а также в нижнюю плоскость салона к поликам на днище кузова. С приходом морозов проявляются дефекты системы отопления, самым неприятным из которых является тот, что не работает печка Лада Приора и другие неисправности.

КАК ПРОВЕСТИ САМОСТОЯТЕЛЬНО ЗАМЕНУ РАДИАТОРА ПЕЧКИ БЕЗ КОНДИЦИОНЕРА

Что понадобится для замены? В первую очередь следующие инструменты:

• Отвёртки, фигурная и плоская.
• Гаечные ключи на 8 и 10. (желательно головки с воротком.)
• Тонкие плоскогубцы для снятия хомутов.

И, естественно, кое-какие материалы и приспособления:

1. Ёмкость для охлаждающей жидкости из системы.
2. Новый радиатор.
3. Поролоновые, клеящиеся полоски на радиатор печки «Приоры».
4. 2 литра охлаждающей жидкости. (той же марки, что и в системе.)
5. Ветошь.

Приготовив такой арсенал можно приступать к этой интересной операции замены теплообменника.

ОПИСАНИЕ ПРОЦЕССА

Установить автомобиль ровно. Это необходимо для полного слива охлаждающей жидкости из радиатора печки «Приоры». Под днище машины подставить ёмкость для жидкости. Её нужно установить в районе сливного отверстия радиатора системы охлаждения. С правой стороны (по ходу машины, или с левой, если стать у капота). Далее нужно:

1. Выкрутить барашек пробки и дать стечь жидкости. Когда напор ослабнет, открыть крышку расширительного бачка. Дождаться слива и закрутить пробку. Отключить «минусовую» аккумуляторную клемму. Можно начинать демонтаж защиты. Она называется — жабо.
2. Сначала снимаются дворники стеклоочистительного механизма. Ключом на 13 отвернуть крепёжные гайки и снять щёткодержатели. После этого удалить резиновый уплотнитель.
3. Выкрутить крепёжные винты. Сверху их 6 и 7 по нижнему краю.
   Теперь снять обе половинки пластмассового жабо. Выкрутив крепёж снять матерчатую защиту подстекольной ниши, в которой установлена печка.

Теперь наступает самый ответственный момент. Большинство мастеров при замене этой детали, сразу отсоединяет патрубки, идущие к радиатору печки «Приоры». Однако при этом имеется риск облить охлаждающей жидкостью детали отопителя. Есть более интересный и безопасный вариант.

СНЯТИЕ ПЕЧКИ

Теперь, когда жабо и защита сняты, доступ к отопителю открыт полностью. В первую очередь нужно отключить разъёмы электрооборудования:

• Микромоторедуктор привода заслонки. 2 разъёма.
• Электровентилятор. 1 разъём.
• Резистор. 1 разъём.

Теперь открутить крепление корпуса печки к кузову автомобиля. Одна гайка на 10 крепит ушко на корпусе печки к правому крылу. На 8 крепит верхнюю часть к шпильке вверху. И две гайки внизу.

Когда крепёж снят, начинается самое интересное. Фигурной отвёрткой вывернуть 3 винта крепления радиатора к корпусу

Действовать нужно осторожно, дабы не обломать боковой, тонкий патрубок сброса давления. После чего, вывернуть винты скрепляющие 2 части корпуса отопителя. Подвинуть левую часть с мотором вентилятора чуть левее, рассоединяя их, и вытащить наружу

Подвинуть левую часть с мотором вентилятора чуть левее, рассоединяя их, и вытащить наружу.

После этого можно начать извлекать вторую половину с радиатором. Придержать рукой за патрубки и начать снимать влево корпус. Когда он снимется, отложить его в сторону.
Отпустив хомуты с патрубков снять их с радиатора.

Обязательно!Подстелить под радиатор ветошь, так как всегда остаётся немного жидкости, и ею не стоит поливать моторный отсек.

УСТАНОВКА (ЗАМЕНА) НОВОГО РАДИАТОРА

Тут есть два варианта. Можно просто провести замену поставив деталь на место старой, до установки корпуса. Но лучше установить радиатор в снятую половину до присоединения патрубков.

Важно!Обязательно обклеить радиатор лентой из поролона! Это создаёт подушку безопасности для детали.

Украсив теплообменник печки поролоном установить его в нишу корпуса и закрепить винтами. Поставить половинку на место и закрепить все 3 патрубка на место. Затянуть хомуты.

Аккуратно собрать отопитель в обратной последовательности. Долить охлаждающую жидкость до нормы. Запустить мотор и дождаться срабатывания вентилятора охлаждения. Нажать педаль акселератора и подержать пару минут обороты около 2 000 об/мин. Это необходимо для устранения возможной воздушной пробки. Включить отопитель и проверить его работу на всех режимах. Всё! Ну вот и проведена нужная работа.
