Датчик кислорода на рено логан: где находится, замена

Как определить неисправность датчика кислорода

Существует ряд методов для проверки состояния лямбда датчика и его питающих/сигнальных цепей.

Специалисты компании BOSCH советуют проверять соответствующий датчик каждые 30 тысяч километров пробега, либо при выявлении описанных выше неисправностей.

Что нужно сделать в первую очередь при диагностике?

1. Необходимо оценить количество сажи на трубке зонда. Если ее слишком много — датчик будет работать некорректно.
2. Определить цвет отложений. Если на чувствительном элементе датчика имеются белые или серые отложения — это означает, что используются присадки к топливу или к маслу. Они негативно сказываются на работе лямбда зонда. Если на трубке зонда имеются блестящие отложения — это говорит о том, что в используемом топливе очень много свинца, и от использования такого бензина лучше отказаться, соответственно, сменить марку бензозаправки.
3. Можно попытаться очистить сажу, однако это не всегда возможно.
4. Проверить мультиметром целостность проводки. В зависимости от модели конкретного датчика он может иметь от двух до пяти проводов. Один из них будет сигнальным, а остальные — питающими, в том числе, для питания элементов подогрева. Для выполнения процедуры проверки вам понадобится цифровой мультиметр, способный измерять постоянное электрическое напряжение и сопротивление.

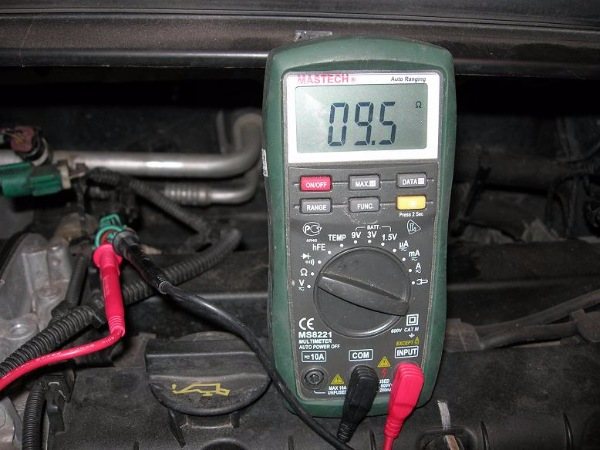

5. Имеет смысл проверить сопротивление нагревателя датчика. В разных моделях лямбда зонда оно будет находиться в пределах от 2 до 14 Ом. Значение питающего напряжения должно быть около 10,5…12 Вольт. В процессе проверки также нужно обязательно проверить целостность всех проводов, подходящих к датчику, а также значение сопротивления их изоляции (как попарно между собой, так и каждого на «массу»).

Как проверить лямбда-зонд видео

Обратите внимание, что нормальная работа датчика кислорода возможна лишь при его нормальной рабочей температуре, равной +300°С…+400°С. Это обусловлено тем, что лишь в таких условиях циркониевый электролит, нанесенный на чувствительный элемент датчика, становится проводником электрического тока. Также при такой температуре разница атмосферного кислорода и кислорода в выхлопной трубе приведет к тому, что на электродах датчика появится электрический ток, который и будет передаваться на электронный блок управления двигателем

Также при такой температуре разница атмосферного кислорода и кислорода в выхлопной трубе приведет к тому, что на электродах датчика появится электрический ток, который и будет передаваться на электронный блок управления двигателем.

Так как проверка кислородного датчика во многих случаях подразумевает снятие/установку то стоит учесть такие нюансы:

• Лямбда — устройства очень хрупкие, поэтому при проверке нельзя подвергать их механическим нагрузкам и/или ударам.
• Резьбу датчика необходимо обработать специальной термопастой. При этом нужно следить, чтобы паста не попала на его чувствительный элемент, поскольку это приведет к его некорректной работе.
• При закручивании необходимо соблюдать значение крутящего момента, и пользоваться для этих целей динамометрическим ключом.

Точная проверка лямбда зонда

Точнее всего определить неисправность датчика концентрации кислорода позволит осциллограф. Причем использовать профессиональный аппарат необязательно можно снять осциллограмму используя программу-симулятор на ноутбуке либо другом гаджете.

График правильной работы датчика кислорода

На первом рисунке в данном разделе представлен график правильной работы датчика кислорода. В этом случае на сигнальный провод поступает сигнал, похожий на ровную синусоиду. Синусоида в данном случае означает, что контролируемый датчиком параметр (количество кислорода в выхлопных газах) находится в предельно допустимых границах, и просто происходит его постоянная и периодическая проверка.

График работы сильно загрязненного датчика кислорода

График работы датчика кислорода на обедненной топливной смеси

График работы датчика кислорода на обогащенной топливной смеси

График работы датчика кислорода на бедной топливной смеси

Далее представлены графики, соответствующие сильно загрязненному датчику, использованию двигателем автомобиля обедненной топливной смеси, богатой смеси, а также бедной смеси. Ровные линии на графиках означают, что контролируемый параметр вышел за допустимые пределы в ту или другую сторону.

Инструкция по замене датчика своими руками

Перед началом работ требуется подготовить материалы и инструменты:

1. Новый зонд.
2. Гаечный ключ или насадку, которая позволит выкрутить корпус датчика из коллектора. На некоторых автомобилях можно попытаться снять устройство обычным рожковым ключом на 22 мм или газовым разводным ключом. Но основная часть машин требует использования специализированной насадки.
3. Удлинитель для насадки.
4. Динамометрический ключ до 50-100 Н/м.
5. Защитные перчатки и нарукавники, поскольку работы производятся на нагретом коллекторе.
6. Гаечные ключи для демонтажа защитных теплоизоляционных экранов и/или коллектора.

Менять лямбда-зонды следует на такую же модель или аналогичную, подходящую по параметрам. Устанавливать первый попавшийся датчик нельзя. Перед монтажом нужно внимательно изучить инструкцию, прилагаемую производителем.

Приблизительная последовательность действий при замене первого зонда:

1. Прогреть силовой агрегат до рабочей температуры. При этом происходит термическое расширение элементов выхлопной системы, что позволяет облегчить задачу выкручивания сенсора из коллектора или выхлопной трубы.
2. Выключить двигатель.
3. Снять клемму с аккумулятора для исключения вероятности запуска электрического вентилятора системы охлаждения.
4. Аккуратно разъединить разъем зонда с проводкой.
5. Надеть защитные перчатки и снять провод зонда с фиксаторов.
6. При помощи насадки выкрутить зонд. На этом этапе возможны трудности, поскольку стык зонда и коллектора забивается ржавчиной и сгоревшей смазкой. Для облегчения процесса может применяться локальный прогрев газовой горелкой, который позволяет выжечь ржавчину. После этого следует попытаться сдернуть зонд с места, если деталь не начала откручиваться — прогрев повторить заново.
7. Протереть место установки от остатков старой графитной смазки.
8. Проверить наличие штатной смазки на резьбе нового зонда. Средство может входить в комплект поставки в отдельном пакетике. Смазывающее вещество наносится тонким равномерным слоем на резьбу. Категорически запрещается нанесение на защитный колпачок, поскольку это приводит к образованию твердого нагара и ухудшению параметров работы зонда. Если на автомобиле использован датчик, закрепленный двумя болтами, то они не нуждаются в смазке.
9. Аккуратно закрутить датчик на место от руки до упора.
10. Затянуть зонд ключом с требуемым моментом. Большинство производителей указывают силу 40-45 Н/м, но рекомендуется уточнять значение по сервисной литературе. При отсутствии динамометрического ключа затяжка производится доворотом зонда на 180º после закручивания рукой до упора.
11. Проложить жгут по фиксаторам, закрепить при необходимости хомутами.
12. Подключить аккумулятор и удалить ошибки из блока управления. Ошибки убираются при помощи компьютера или иным способом (в зависимости от марки и модели автомобиля).

При установке зонда требуется соблюдать момент затяжки. Превышение силы приводит к разрушению корпуса зонда или срыву резьбы, низкий момент является причиной прорыва выхлопных газов и неравномерного прогрева детали.

Как проводится проверка датчика?

Срок службы датчика зависит от типа устройства и начинается от 50 000 для неподогреваемых, 100 000 для подогреваемых и 160 000 км для планарных. Если появляются первые неполадки, можно проверить состояние устройства.

Визуальная оценка:

1. Наличие сажи сказывается на передаче сигналов блоку управления. Причина – перегрев, высокое содержание кислорода в топливной смеси.
2. Образование белесых и сероватых отложений сигнализирует о большом количестве присадок в горючем, что влияет на работоспособность агрегата.
3. Блестящие наплывы подсказывают, что в топливе увеличено содержание частиц свинца.

Для определения работоспособности, получения точной информации, профессионалы используют спецоборудование. Если нет возможности отправиться в автосервис, достаточно уточнить, как проверить лямбда зонд мультиметром. Это легко сделать самостоятельно.

Основные этапы:

1. Мотор постепенно прогревают до 75 градусов.
2. Следят за постепенным повышением оборотов до 3000, поддерживая показатели на протяжении 3 минут. Это нужно для прогревания датчика.
3. Взяв мультиметр, сигнальный провод подсоединяют к устройству для проверки. Второй провод фиксируют на массе. При нормальной работе датчика показатели, выдаваемые мультиметром, остаются в пределах 0,2 – 1 Вольта.
4. В процессе тестирования данные должны постоянно меняться – при надавливании на педаль газа приближаться к 1 Вольту, а при отпускании быстро падать.

Преимущества обращения в автосервис

В автосервисе диагностика проводится с использованием электронного осциллографа. Желательно это делать после 30 000 км пробега, что позволит избежать непредвиденных поломок. Чтобы проверить кислородный датчик лямбда зонд, специалисты соблюдают несколько важных моментов.

Причины выхода из строя датчика и обманки

Лямбда-зонд, как и все детали автомобиля, имеет определенный срок службы. Но ускорить его износ может использование некачественного топлива. Кроме этого, его расположение внизу автомобиля делает датчик кислорода уязвимым к механическим повреждениям. Нередки случаи повреждения проводки или разъема датчика.

Некоторые водители вместо лямбда-зонда устанавливают так называемые «обманки». Эти устройства отличаются более низкой ценой и передают информацию на электронный блок управления двигателем. В результате этого улучшается работа двигателя, а ошибки при диагностике отсутствуют.

Симптоматика поломок датчика лямбда

У прибора есть ограниченный срок эксплуатации, предусмотренный на максимальный пробег 150000 км. Однако на практике, уже на 80 тыс пробега начинаются проблемы в этом приборе. Если вовремя не сменить неисправный прибор, это приведет к поломке катализатора. Покупка и замена катализатора обойдется вам в кругленькую сумму.

Водитель сам может понять, когда с датчиком твориться что-то неладное.

• Когда в холостом режиме ощущается «троение», однако зажигание работает исправно;
• Ощутимое увеличение потребление топлива;
• Провалы в ускорении, переменная динамика, потеря мощности;
• И, конечно же, загоревшаяся кнопка «CHECK ENGINE».

Неисправный датчик становится причиной образования обильного нагара во всей топливной системе и закопчению многих важных деталей, что выливается в некорректную их работу или выходу из строя.

Что будет, если отключить лямбда зонд? Рассказываем и показываем

В современном автомобиле достаточно много различных датчиков, о предназначении которых многие водители не знают. Поэтому, вопрос, что будет, если отключить лямбда зонд не является редким. Это датчик довольно мудреный, в отличие от прибора, контролирующего положение коленвала, а также других схожих датчиков. Лямбда зонд пугает непонятным названием. Вот поэтому, многие автолюбители и считают этот датчик полностью бесполезным, другие считают его источником всех бед. Попробуем разобраться, кто прав по отношению к этому зонду. Ведь на самом деле, это очень важная деталь, только она должна быть гарантированно исправной.

Прочистка кислородного датчика

Если датчик не исправен, то, обычно, его требуется заменить, но в иногда проблему можно решить, почистив кислородный регулятор.

Для прочистки датчика следуйте инструкции:

1. Отключить контроллер от питания.
2. Демонтировать датчик. Удобнее это сделать при помощи специального инструмента, но если такового нет, то выполните демонтаж руками.
3. Процедура прочистки осуществляется ортофосфорной кислотой. Кислородный регулятор помещается в ёмкость с кислотой ориентировочно на 10-20мин. Этого времени достаточно, чтобы кислота удалила имеющиеся отложения и окислы, не разрушив целостность электродов. Для наибольшего эффекта прочистки можно снять защитный колпак, но сделать это не всегда возможно, поскольку для демонтажа необходим токарный станок.
4. По завершению процедуры прочистки контроллера необходимо промыть его в воде и хорошо просушить.

Если выполненные действия не привели к работоспособности устройства, то его требуется поменять. Заменяя регулятор кислорода, следует убедиться в том, что разъёмы на меняемых датчиках идентичны.

Чистка кислородного датчика

Понять, какой кислородный датчик вы будете менять

То, как заменить датчик, зависит от местоположения. Так что, перед заменой поломанного лямбда-зонда, вы должны чётко понимать, какой датчик сломался. Как это сделать, вы прочли выше, но мало понять, какой лямбда-зонд сломан, вы должны знать местонахождение поломанного датчика.

С тем, какой датчик сломался, вы определились.

Если это второй или левый, или правый, то вам нужно будет иметь яму или эстакаду, так как они под дном автомобиля. Здесь вам лучше обратиться к профессионалам.

Если сломался первый датчик (левый или правый), то в этом случае вам не нужно ничего из спецоборудования, ибо эти датчики находятся под капотом, а заменить их не труднее, чем свечи зажигания.

Описание устройства и где находится

С появлением систем электронного впрыска бензина перед конструкторами встала задача корректировки состава топливной смеси. Для этого стали применяться датчики кислорода или лямбда-зонды. Устройства поддерживают состав топливной смеси в определенных переделах, что позволяет обеспечивать максимальную эффективность каталитического нейтрализатора. При иных составах смеси нейтрализатор начинает работать некорректно и выходит из строя.

В зависимости от конструкции выхлопной системы используется один или два датчика:

1. Первый установлен непосредственно в выхлопном коллекторе и замеряет состав выхлопных газов перед каталитическим нейтрализатором. На ранних системах этот девайс был единственным.
2. С введением нормативов Евро-3 стал применяться второй зонд, расположенный после нейтрализатора. Электронный блок управления анализирует данные от двух зондов и косвенно оценивает эффективность работы катализатора, а также корректирует состав смеси.

Производители установили для изделий срок службы:

• зонд без спирали подогрева — не более 80 тыс. км;
• узел с подогревом — до 100 тыс. км;
• планарные (широкополосные) зонды — до 160 тыс. км.

Заявленный ресурс зондов не является точным. Срок работы устройств зависит от множества факторов и может быть меньше или больше указанных значений.

За что отвечает лямбда зонд

Попросту говоря, лямбда-зонд, он же О2 датчик — это датчик, оценивающий количество не сгоревшего топлива и кислорода в выхлопной системе автомобиля. Хотя лямбда-зонды используют также в других областях, мы в этой статье будем говорить сугубо об автомобильных датчиках кислорода.

Для чего же нужен этот датчик кислорода? Так называемые катализаторы, которые уменьшают долю вредных веществ в выхлопах, имеются в данный момент в каждой более-менее современной машине. Лямбда-зонд контролирует количество кислорода в катализаторах, таким образом, продлевая срок их действия. Также он существенно влияет на количество потребляемого вашим автомобилем топлива и улучшает работу двигателя.

Если упомянуть конкретные факты, то известно, что топливо эффективно сгорает только при правильном соотношении топлива и воздуха в топливной смеси. В противном случае (если воздуха будет меньше или же больше) будут изнашиваться и приходить в негодность катализаторы. Поэтому, лямбда-зонд непосредственно влияет на выхлопную систему автомобиля.

Схема устройства

Рассмотрим схему зонда, дающую представление о размещении узлов. Знание конструкции позволяет понять места расположения деталей, подверженных поломкам.

Пример конструкции зонда

Конструкция включает:

• 1 — металлический штуцер, предназначенный для установки зонда, на внешней поверхности имеются грани под ключ, ниже расположена резьба;
• 2 — керамический изолятор;
• 3 — уплотнительный элемент для ввода жгута проводов;
• 4 — сигнальные провода;
• 5 — металлический защитный колпачок, оснащенный вентиляционными продухами, предназначен для защиты измерительного элемента от повреждений;
• 6 — пружинная контактная часть;
• 7 — чувствительный элемент, выполненный из керамики;
• 8 — нагревательный стержень;
• 9 — вентиляционный канал;
• 10 — внешний металлический корпус.

Срок службы лямбда-зонда

Средняя продолжительность жизни кислородных датчиков на российском бензине 40 000–100 000 км. Для увеличения срока службы рекомендуется заливать качественное топливо с низким содержанием примесей и тяжелых металлов. Самодиагностикой определить неисправность достаточно сложно, установить причину — практически невозможно. Это может быть износ, низкое качество бензина, механическое повреждение и другие факторы.

Если у вас возникли подозрения в неисправности датчика кислорода, обратитесь к профессиональным диагностам. При помощи осциллограммы специалист определит причины неисправности и подскажет пути устранения.

Советы и рекомендации

Советы от более опытных владельцев машин могут сэкономить немалое количество времени начинающим автомеханикам, например:

• Если новый автомобиль эксплуатируется непродолжительное время после приобретения, то для снятия этой детали, достаточно предварительной обработки посадочного места проникающей смазкой.
• Если лямбда зонд находится в труднодоступном месте, то выкручивать его следует после установке автомобиля над смотровой ямой, на эстакаде или на подъемнике.
• Некоторые датчики кислорода невозможно демонтировать без использования специального ключа.

Если лямбда зонд не снимается, то приведенные в этой статье методы позволят решить проблему. Если ни один способ не подходит, то всегда можно снять коллектор, срезать датчик болгаркой, рассверлить отверстие, нарезать большую резьбу. Затем в восстановленное таким образом посадочное отверстие установить новый лямбда зонд.

Внешние признаки и причины

Если система подогрева лямбда-зонда или само устройство в автомобиле не работает, симптомы неисправного состояния будут следующими:

1. Силовой агрегат стал работать менее стабильно. Обороты могут самопроизвольно увеличиваться и падать. Мотор часто глохнет, особенно на светофорах.
2. Снизилось качество горючей смеси, которая подкачивается воздухом в систему цилиндров. Если исправность датчика была нарушена, это станет причиной перерасхода горючего.
3. Подача горючего стала неэффективной, топливо попадает в камеры сгорания бесконтрольно. Это может привести к появлению неполадок в работе агрегата, а также электронной системы авто.
4. Со временем может проявляться прерывистость работы мотора при функционировании на холостых оборотах. На максимальных — эффективность работы ДВС также будет менее низкой.
5. Появились неполадки в функционировании электронных систем. Из-за необходимости ремонта датчика отдельные отсеки силового агрегата будут работать нестабильно. Это связано с тем, что импульсные сигналы о неисправности подаются с задержкой.
6. Во время движения транспортное средство стало дергаться. Особенно когда машина идет в гору.
7. При функционировании двигателя на любых оборотах могут появляться хлопки.
8. Двигатель стал с замедлением реагировать на нажатие педали газа. Ускорение происходит, но не сразу.

Одним из важных симптомов является загорание индикатора Чек Энджин либо лампочки выхода из строя кислородного контроллера на приборном щитке авто.

Причины, по которым работоспособность датчика кислорода будет нарушена, могут возникать не сразу, поэтому выход из строя детали происходит в несколько этапов:

1. На первом кислородный датчик начинает функционировать нестабильно. Периодически сигнал с устройства пропадает, информация подается в обширном диапазоне. Это приводит к ухудшению качества горючей смеси, а также нестабильной работе оборотов. На начальном этапе происходит подергивание машины при движении, проявляются нехарактерные для работы ДВС хлопки, на приборке может загореться индикатор неисправности.
2. На следующем этапе лямбда-зонд перестает функционировать на холодном моторе, пока агрегат не прогреется. Симптомы неполадок будут аналогичными, только проявляются с большей силой. Может снизиться мощность мотора машины, появится отклик при нажатии на педаль газа. В итоге это может привести к перегреву ДВС.
3. На третьем этапе кислородный датчик обычно полностью выходит из строя. Мощность силового агрегата еще больше падает, это явно проявляется при езде на высокой скорости. Из глушителя появляется неприятный и резкий запах.

Причины, с которыми может быть связана поломка датчика кислорода:

1. Произошла разгерметизация корпуса устройства. Из-за этого внутрь стали попадать отработавшие газы и воздух.
2. Перегрев контроллера. Причина может быть связана с неполадками в работе системы зажигания либо неправильно выполненным тюнингом силового агрегата.
3. Длительное воздействие внешних факторов. Эту причину можно отнести к естественному износу, поскольку любой датчик кислорода со временем выходит из строя.
4. Рабочая поверхность датчика кислорода покрыта продуктами сгорания, которые блокируют его работу. Это обычно связано с регулярным использованием низкокачественного горючего.
5. Произошло нарушение в работе электропитания либо повреждена проводка, ведущая к центральному блоку управления.
6. Механическое повреждение устройства. В результате сильного удара по корпусу могут разрушиться внутренние элементы контроллера. Такое часто проявляется при регулярной езде по бездорожью.

Можно ли почистить зонд

Если ломается датчик кислорода, без его замены не обойтись, так как не существует методик его восстановления. Учитывая высокую стоимость запчасти, ремонт может сопровождаться немалыми расходами.

Но есть и другие варианты:

• подбирают универсальный датчик, который значительно дешевле оригинала, подходит для большинства моделей авто;
• подыскивают б/у деталь с гарантией, подойдет и выпускной коллектор с установленным датчиком.

Но не всегда обязательно менять запчасть. Достаточно знать, как почистить лямбда зонд. Ведь не исключены ситуации сильного загрязнения. На чувствительном элементе, прикрытом защитным колпачком, могут откладываться частички сажи, нагара. Из-за этого в работе появляются неполадки, погрешности. После удаления налета эффективность устройства восстанавливается.

Тонкости очистки:

1. Процедура начинается с демонтажа, для чего поверхность детали нагревают до 50 градусов. Изъяв датчик, снимают защитный колпачок.
2. В работе используют ортофосфорную кислоту, способную удалить частицы нагара, загрязнений, не повреждая электроды, важные элементы. Отмачивание проводится на протяжении 10 – 20 минут.
3. Более сложный вариант предполагает снятие защитного колпачка и мойку с использованием тончайшей кисточки. Удалив загрязнения, деталь промывают, высушивают.

Предназначение и работа датчика

Чтобы понять, за что отвечает лямбда зонд, стоит обратить внимание на работу топливной системы. Кислородный датчик – важный элемент, позволяющий максимально повышать эффективность мотора на инжекторных машинах

Исправно работающий зонд обеспечивает:

• сокращение расхода топлива до 15%;
• повышение экологичности выхлопных газов;
• сохраняется заводской ресурс катализатора;
• поддерживается отличная динамика, отзывчивость во время управления.

Изучая принцип работы лямбда зонда, стоит учесть, что схема действия отличается в зависимости от типа.

Виды устройств:

1. Двухточечные модели в своей конструкции включают два электрода. Это позволяет оценить коэффициент избытка кислорода в топливной смеси по определению его содержания в выхлопах. Действие происходит во время прохождения выхлопных газов. Здесь первый элемент чувствителен к кислороду. Второй делается из циркония. В момент прохождения выхлопов между электродами измеряется потенциал. Повышение показателя означает избыточное содержание кислорода.
2. Широкополосные представляют новый тип зондов. Здесь сохраняется напряжение в 450 мВ. Устройство включает керамические составляющие – двухточечную и закачивающую. Последняя втягивает кислород, имеющийся в выхлопах. При этом используется определенная сила тока. Падение уровня кислорода приводит к повышению напряжения, что сопровождается подачей соответствующего сигнала ЭБУ.

Лямбда зонд – это датчик концентрации О2 (или проще говоря – кислородный датчик), позволяющий оценивать объем несгоревшего кислорода, содержащегося в отработанных газах. Эти показатели крайне важны, так как благодаря поддержанию определенных пропорций топлива и воздуха, происходит наиболее эффективное сгорание топливовоздушной смеси. Самым лучшим соотношением считается 14,7 частей кислорода на 1 часть бензина. Если это соотношение будет нарушаться, то смесь будет бедной или, наоборот, обогащенной, что, в свою очередь, скажется на расходе топлива и мощности мотора.

Хоть внешне датчик кислорода и не выглядит, как «жизненно важная» деталь, он выполняет очень важную функцию, поэтому любая неисправность лямбда зонда, «симптомы» которой мы рассмотрим, должна быть незамедлительно исправлена.

Схема устройства

Рассмотрим схему зонда, дающую представление о размещении узлов. Знание конструкции позволяет понять места расположения деталей, подверженных поломкам.

Пример конструкции зонда

Конструкция включает:

• 1 — металлический штуцер, предназначенный для установки зонда, на внешней поверхности имеются грани под ключ, ниже расположена резьба;
• 2 — керамический изолятор;
• 3 — уплотнительный элемент для ввода жгута проводов;
• 4 — сигнальные провода;
• 5 — металлический защитный колпачок, оснащенный вентиляционными продухами, предназначен для защиты измерительного элемента от повреждений;
• 6 — пружинная контактная часть;
• 7 — чувствительный элемент, выполненный из керамики;
• 8 — нагревательный стержень;
• 9 — вентиляционный канал;
• 10 — внешний металлический корпус.

Как устроен лямбда-зонд (принцип работы)

В конструкцию лямбда-зонда входят следующие комплектующие:

• корпус из металла (с нарезанной резьбой для фиксации);
• керамический изолятор;
• уплотнение (кольцо);
• проводка и специальные манжеты для ее уплотнения;
• защитный корпус, с просверленным в нем отверстием (обеспечивает вентиляцию);
• токопроводящий контакт;
• наконечник из керамики;
• спираль (помещенная в специальный резервуар);
• защитный щиток (имеет отверстие, предназначенное для выпуска газов).

Особенностью таких зондов является то, что для их производства применяются исключительно термостойкие материалы, потому как сам лямбда-зонд функционирует в условиях высокой температуры.

Существует 4 типа зондов (зависит от количества проводов, которые к нему подходят):

1. Однопроводной;
2. Двухпроводной;
3. Трехпроводной
4. Четырехпроводной.

Основные причины поломок лямбда-зонда Причинами неисправностей могут быть как сторонние факторы, так и ненадлежащий уход за некоторыми элементами автомобиля, такие как:

1. Попадание внутрь корпуса тосола или тормозной жидкости;
2. Чистка корпуса с применением средств, которые изначально для этого не предназначены;
3. Слишком высокое содержание свинца в топливе;
4. Перегрев корпуса – данная неприятность возникает в случае заправки некачественным топливом. Это случается при неисправном датчике охлаждающей жидкости, регуляторе давления, а также изношенном топливном фильтре. Все это приводит к тому, что в камеру сгорания попадает загрязненный бензин.

Последствия выхода из строя лямбда-зонда При поломке лямбда-зонда автовладелец сразу ощущает изменения в поведении машины:

• рывки в движении;
• повышенный топливный «аппетит»;
• некорректная работа катализатора;
• нестабильные обороты мотора;
• повышенная концентрация токсинов в выхлопных газах.

Все это заставляет внимательно контролировать работу датчика кислорода. Проводить его проверку стоит не реже чем раз в 10 000 км.
