Вездеходы на шинах низкого давления

Вездеход-Снегоболотоход (плавающий) 4х4

Возможен наличный и безналичный расчет!!!

Для чего нужен вездеход? С помощью такого транспортного средства как вездеход можно перемещаться по труднопроходимой местности, что еще несколько десятков лет назад казалось практически невозможным. Такой машине не страшно никакое бездорожье. Как правило, вездеходами часто пользуются охотники, рыбаки или люди, просто предпочитающие активный отдых в дикой местности, куда не довезет обычный автомобиль.

Неоспоримый ряд преимуществ делает вездеход отличным средством для охоты. Благодаря ему можно быстро доехать до нужной локации или даже преследовать добычу по местности с очень сложным рельефом без риска застрять.

Вездеход-болотоход способен с легкостью передвигаться по болотистой местности и любому бездорожью. Даже молодые деревья и лед не станут преградой на пути машины.

Подобная техника используется для прокладки линий передач или трубопроводов, патрулировании мест с трудной проходимостью, геологоразведовательных или строительных работ, а также ликвидации последствий чрезвычайных происшествий.

Представляем вашему вниманию самый дешевый вездеход!

Конструкция представляет из себя классическую «переломку», как их еще называют «каракат».

Рама сварная, из квадратного профиля, состоит из двух частей, которые между собой связаны шарнирным механизмом сделанным из УАЗовского поворотного кулака.

Двигатель, уже проверенный временем, простой и неприхотливый, одноцилиндровый Lifan190FD мощностью в 15 л.с. с электростартером и катушкой освещения.

В минимальной комплектации вездехода двигатель заводится вручную, но можно установить АКБ и пользоваться электростартером.

Колеса — классические «ободрыши». Делаются из вышедшей из эксплуатации резины от тяжелой техники: УРАЛ Лапоть (1200х500). Вес шины получается около 20 кг (от первоначальных 80) Эксплуатируются вместе с камерой.

Колесные диски собственного изготовления. Внутри диска есть специальный уголок, предотвращающий «проворачивание» шины.

Коробка перемены передач от классических моделей ВАЗ

Привод от мотора на КПП осуществляется ременной передачей.

Вместо обычного сцепления применена схема ослабляющая натяжение приводного ремня.

Далее при помощи цепной передачи (от мотоцикла ИЖ) крутящий момент передается на ведущие мосты. Цепь очень быстро растягивается, поэтому крепление КПП сделано таким образом, чтобы коробку можно было двигать, и натягивать цепь.

Мосты от классических моделей ВАЗ

Тормоза гидравлические, но только на передние колеса.

Рулевое управление реализовано при помощи рулевой рейки от ВАЗ-2108

За счет объема колес вездеход может плавать.

Задняя часть вездехода представляет собой весьма внушительных размеров кузов. В котором при желании могут разместиться 4 человека или какой-то груз.

Грузоподъемность вездехода заявлена в 500 кг.

А теперь самое интересное — как же удалось сделать вездеход таким дешевым? Все из-за того, что большинство запчастей используются уже по второму разу (б/ушные). Колеса, мосты, КПП, рулевое управление, карданные валы все это восстановленное.

Но при всём при этом, производитель дает на свой вездеход гарантию в один год!

Транспортировка вездехода особых затруднений не вызывает, за счет небольших размеров он помещается на легковой прицеп.

ПРЕИМУЩЕСТВА:

• Вездеход 4х4 лидер по преодолению водных преград благодаря высокому протектору и закрытым конусным дискам.
• Вездеход 4х4 прост в ремонте и обслуживании. Легкодоступные и недорогие запчасти.
• Гарантия бесперебойной работы двигателя в самых агрессивных Условиях.
• Вездеход 4х4 можно использовать круглый год для различных целей, в отличии от снегоходов (буран).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Вместимость

От количества мест в кабине вездехода напрямую зависит то, сколько людей сможет в нем ехать. Удобно, если в транспорт можно посадить много людей, но чем больше в нем мест — тем больше и тяжелее будет вся машина.

Если же целью является выбор модели вездехода для егеря, который по профессиональным задачам постоянно преодолевает большие расстояния, то лучше отдать предпочтение небольшому транспортному средству с одним или двумя сидениями. Вездеход такого маленького размера, очевидно, будет потреблять меньше топлива, что выгодно в плане экономии.

Для грамотного выбора вездехода важно знать, в каких условиях он будет использоваться. Если условия использования вездехода точно известны, то можно подобрать оптимальную модель, которая будет выполнять все поставленные перед ней задачи наиболее эффективно

Если же условия, в которых транспортному средству придется работать, неизвестны, то разумным выбором станет приобретение универсальной модели, которая сможет справиться с любыми поставленными задачами.

Цены гусеничных болотоходов

Отвечая на вопрос о том, сколько стоит гусеничный болотоход, важно отметить, что ценообразование в данном случае зависит от многих факторов, в частности, от модели ТС, года выпуска, технических характеристик, модификации, состояния и т.д.

Так, изучив предложения продавцов на тематических интернет-площадках, мы пришли к выводу, что, к примеру, модель ТТМ 3902 ПС 2007 г.в. можно приобрести за 2,5 млн. руб.

Аналогичная машина, но 2006 года выпуска, с мощностью двигателя в 80 лошадиных сил, которая, по заявлению продавца, находится в хорошем техническом состоянии, стоит почему-то всего 1 миллион 600 тысяч рублей.

Снегоболотоход Шерп

Вездеход-амфибия российского производства «Шерп» эффективно решает оперативные задачи подразделений МЧС, разведывательных и медицинских служб. С его помощью возможно оказание помощи в труднодоступных районах, включая болотистые местности.

Колеса диаметром 160 см оснащены шинами со сверхнизким давлением. Наличие особой пневмоциркуляционной подвески обеспечивает равномерное распределение давление внутри шин. Это позволяет легко преодолевать препятствия высотой до 70-100 см. Подкачка шин осуществляется за счет отработанного газа от мотора. Такая взаимосвязанная система позволяет полностью подкачать колеса за 30 с.

Благодаря особому расположению протекторов (лесенкой) снегоболотоход без труда вплавь преодолевает водоемы. Скорость на воде составляет 6 км/ч, а на суше вездеход способен набирать скорость до 45 км/ч.

Он оснащен стальным кузовом и сиденьями с ремнями безопасности. Грузоподъемность груза достигает 1000 кг.

ТЕПЕРЬ СРАВНИМ «ТРЭКОЛ» СО СНЕГОБОЛОТОХОДОМ «ЛОПАСНЯ»

Лопасня                                                                      Трэкол

Во-первых, Лопасня является вездеходом на камерных шинах низкого давления  – поэтому порой приходится расплачиваться лопнувшими камерами внутри шины, так как колеса у «Лопасни» камерные, а давление в шинах-пневматиках порой меньше одной десятой атмосферы, что на некоторых участках бездорожья приводит к проворачиванию камеры внутри шины и разрыву ее от сильного трения. Кроме того, по дизайну этот вездеход напоминает самоделку, а материалы интерьера салона полностью оправдывает практицизм утилитарного вездехода, все же необходимый минимум удобств в «Лопасне» сохранен. Ширина салона в принципе достаточна для размещения водителя и пассажира, но отметим — именно для размещения.Посадка водителя и пассажиров довольно удобная, хотя, учитывая поездки по бездорожью, высота в салоне явно мала — пассажиры, особенно у заднего борта, на очередной кочке достают головой до потолка.

А вот поездка на снегоболотоходе «Трэкол-39292» оставила только приятные впечатления. Обзор во время движения хороший, а чтобы увидеть передний край «капота», достаточно наклониться к рулевому колесу. Благодаря гидроусилителю руль очень легкий, даже на пересеченной местности можно вести машину одной рукой. На неровной местности вездеход ведет себя отлично. Мелкие неровности практически бесшумно «проглатываются» колесами, но зависимая подвеска сказывается — на достаточно крупных препятствиях машина ощутимо подпрыгивает, правда, пробоев подвески нет, и в целом курсовая устойчивость сохраняется. Трехосную машину почти не водит на раскисших дорогах, и выбраться из глубокой колеи не проблема. К тому же, большой дорожный просвет исключает контакт нижних точек подвески с неровностями дороги.

В завершении хочется сказать, что утилитарные, сравнительно недорогие (цена снегоболотохода не так высока) вездеходы Лопасня, ограничены в коммерческом применении только определенными видами работ, выполняемыми бригадами из 1-3 человек с небольшим количеством технологического оборудования и запасов. Поэтому те, кто планируют использовать снегоболотоход достаточно интенсивно, выбирают более новые модели снегоболотоходов «ТРЭКОЛ».

Остановив свой выбор на отечественном снегоболотоходе Трэкол, вы будете полностью удовлетворены небольшим расходами на эксплуатацию, его долговечностью, возможностью использовать в самых разных ситуациях: на рыбалке или охоте, на озере или реке, при весенней распутице на дорогах, в лесу, на бездорожье.

Смотри все модели и цены на снегоболотоходы в каталоге

Как сделать вездеход на шинах низкого давления?

Работа по изготовлению вездехода начинается с составления плана действий, полное выполнение которого означает достижение желаемого результата. Следующие советы помогут сэкономить время и денежные средства:

1. Наличие свободного времени, позволяющего регулярно выполнять работы по сборке вездехода. При его отсутствии лучше вообще не начинать.
2. Планирование бюджета. Самостоятельное создание вездехода позволяет сэкономить на покупке серийной модели, но, чтобы исключить лишние траты, необходимо произвести все расчеты и купить необходимые узлы и детали, а также оставить определенную сумму на непредвиденные расходы или возникновение поломок.
3. Разработка плана. При наличии опыта разработок транспортных средств или задатков инженера-проектировщика возможно самостоятельное создание чертежа вездехода. При отсутствии такового пользуются чужим опытом и готовыми чертежами, которых в сети Интернет достаточное количество.

Виды вездеходов на шинах низкого давления с названиями, марками, техническими характеристиками

Технические характеристики

Всего существует 5 модификаций мотовездехода Росомаха, отличающихся между собой видом установленного моста, типом и объемом двигателя, крутящим моментом, габаритами и другими техническими характеристиками.

Квадроцикл Росомаха стандарт отличается следующими параметрами:

• длина, ширина и высота — 2850х1950х1600мм;
• размер шин-обдирышей — 1100х420 (производитель — завод «Урал»);
• клиренс — 400 мм;
• крутящий момент — 93H при 4100 об/мин;
• вес машины — 650 кг;
• объем ДВС — 997 см³;
• мощность мотора — 70 л.с.;
• бензиновый 1-литровый двигатель 1SZ-FE;
• мост — Suzuki Jimny;
• может развивать скорость до 60 км/ч;
• стоит от 650 тыс. руб. в зависимости от комплектации.

Модель Стандарт Plus имеет такие характеристики:

• длина, ширина и высота — 2850х1950х1600мм;
• размер шин — 1100х420 (производитель — завод «Урал»);
• клиренс — 400 мм;
• крутящий момент — 132H при 4400 об/мин;
• вес машины — 650 кг;
• объем ДВС — 1497 см³;
• мощность мотора — 109 л.с.;
• бензиновый 1,5-литровый двигатель 1NZ-FE;
• мост — Suzuki Jimny;
• может развивать скорость до 60 км/ч;
• стоит от 700 тыс. руб. в зависимости от комплектации.

Модель Extrime с мостами УАЗ имеет следующие параметры:

• длина, ширина и высота — 3100х2200х1700мм;
• размер шин — 1280х530 (производитель — завод «Трэкол») и 1200х600 (производитель — завод «Авторос»);
• клиренс — 450 мм;
• крутящий момент — 132H при 4400 об/мин;
• вес машины — 950 кг;
• объем ДВС — 1497 см³;
• мощность мотора — 109 л.с.;
• бензиновый 1-литровый двигатель 1NZ-FE;
• мост — УАЗ;
• может развивать скорость до 80 км/ч;
• стоит от 900 тыс. руб. в зависимости от комплектации.

Модель Extrime с мостами Toyota отличается следующими параметрами:

• длина, ширина и высота — 3100х2200х1700мм;
• размер шин — 1200х600 (производитель — завод «Авторос») и 1280х530 (производитель — завод «Трэкол»);
• клиренс — 450 мм;
• крутящий момент — 132H при 4400 об/мин;
• вес машины — 950 кг;
• объем ДВС — 1497 см³;
• мощность мотора — 109 л.с.;
• бензиновый 1,5-литровый двигатель 1NZ-FE;
• мост — Toyota;
• может развивать скорость до 80 км/ч;
• стоит от 950 тыс. руб. в зависимости от комплектации.

Модель Extrime Plus с мостами Toyota обладает такими характеристиками:

• размер кузова — 3200х2300х1850 мм;
• размер покрышек — 1350х700 (производитель — завод «Трэкол»);
• клиренс — 450 мм;
• обороты двигателя — 165H при 4400 об/мин;
• масса автомобиля — 1050 кг;
• объем мотора — 1794 см³;
• мощность двигателя — 140 л.с.;
• бензиновый двигатель на 1 л — 1ZZ-FE;
• мост — Toyota;
• максимальная скорость 80 км/ч;
• цена от 1 млн 50 тыс. руб. в зависимости от комплектации.

Угол опрокидывания машины составляет 47°, максимальная высота подъема — 45°, а продольный радиус проходимости — 1,7 м.

Как сделать самодельный колесный вездеход

Пример чертежа вездехода на шинах низкого давления

Есть смысл оснастить базовый агрегат понижающим редуктором. Причина в том, что лучшие показатели по крутящему моменту бензиновые и дизельные двигатели имеют при частоте вращения коленчатого вала примерно в 75-85% от максимальной.

Рама вездехода

Пример чертежа рамы-переломки

Между передним и задним мостами создается рама. В основу лучше использовать профильные трубы прямоугольного или квадратного сечения. Они обеспечивают большую жесткость, чем катаные уголки, швеллеры и двутавры той же массы.

Стыковка элементов рамы колесного вездехода может быть жесткой, тогда он будет сформирован в однообъемном формате. При использовании тяжелых мотоблоков «Нева» или МТЗ такой вариант станет предпочтительным.

Как вариант, изготавливают ломающуюся раму (переломка), вариант используется для местностей со сложным профилем. Здесь сочленение выполняется через шкворень. Передний и задний мосты имеют независимую друг от друга подвеску. Такие вездеходы мастера создают на базе мотоблоков «Нева» и «Угра».

Задний мост и подвеска самодельного вездехода

Некоторые самодельщики для упрощения конструкции используют готовый задний мост от легкового автомобиля. Например, от автомобиля «Москвич-412»: его небольшая масса позволяет выполнить монтаж на легком вездеходе. Подвеска выполняется на амортизаторах для плавного хода и пониженной вибрации.

Другие мастера делают независимую подвеску на каждое заднее колесо. Такой подход реализован на мотороллере «Муравей». При движении ощущается небольшое раскачивание, в то же время колеса испытывают меньшее сопротивление на неровностях, заметно снижается расход топлива.

Соединяют задний мост с рамой длинными закаленными болтами. Для эластичного сочленения применяют резиновые вставки, например, сайлентблоки. Это улучшает эксплуатационные характеристики вездехода на базе мотоблока.

Колеса (камеры низкого давления)

Чтобы двигаться по влажному и зыбкому грунту можно применить грунтозацепы. Они обеспечивают высокое сцепление. Еще лучше ведут себя камеры низкого давления большого диаметра. Пневматики имеют минимальное давление на грунт, а наличие воздуха, заключенного в камерах вездехода, позволят создать плавающий вездеход.

Для установки на заднем мосту используют самодельные или специальные колеса для вездеходов, болотоходов и снегоходов. Приобретают их в сборе или отдельными элементами: покрышка, камера, диск. Собирается колесо просто.

1. Самодельные диски под пневматики изготовляются путем сваривания обычных дисков и крепежных пластин с помощью металлических трубок. Такое расширение необходимо для того, чтобы подогнать небольшой диаметр автомобильного диска под большие камеры и лучшей их фиксации.
2. На специально расширенный диск надевается большая камера – либо фирменная, либо от других агрегатов (ГАЗ 53, Урал, Камаз или другой грузовик, авиационная камера и т.п.).
3. В отверстие диска выводится воздушный клапан.
4. Колесо накачивается воздухом.
5. Получившиеся шины устанавливаются на вездеход самоделку.

Увеличить проходимость обычного колес на камерах низкого давления можно, создав дополнительный протектор. Например, дополнительно закрепить камеры цепями, транспортерной лентой, самодельными траками или другим способом.

Другой вариант – вырезать из покрышки накладной грунтозацеп. Глубина зацепа конструкции достигает более 20-25 мм. Сопротивление перекатыванию увеличивается, в то же время резко снижается коэффициент буксования.

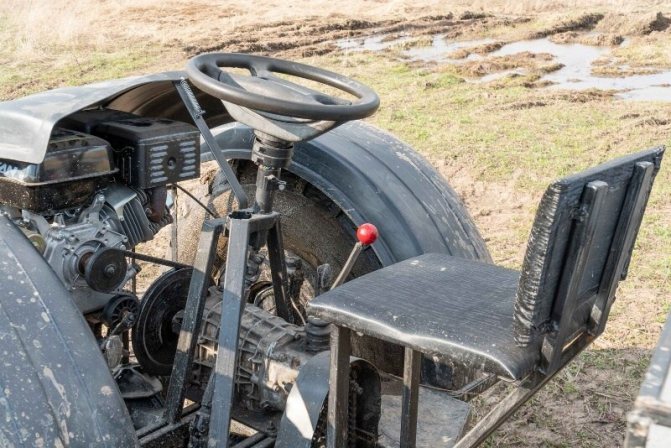

Сборка самодельного вездехода из мотоблока

Когда все инструменты, запчасти и комплектующие будут подготовлены, можно приступать к сборке. Это примерный план, как собрать самодельный вездеход, все зависит от выбранной конструкции.

1. На сваренную или готовую раму устанавливается мотоблок.
2. Монтируется задний мост и, если нужно, передний.
3. На раме размещается сидение.
4. Если предусмотрено чертежом и схемой, выполняется монтаж рулевого управления.
5. К раме крепится защита, ее изготавливают из пластика или металлического листа.
6. Будущий водитель должен опробовать удобство посадки, при необходимости предусматривают вспомогательные приспособления для регулировки посадки.
7. Проверяется работоспособность тормозов.
8. Устанавливаются электрические цепи и осветительные приборы.

После завершения стендовых испытаний приступают к полевым. Нужно знать, как ведет себя машина в сложных условиях.

Разновидности вездеходов с шинами низкого давления

Универсальные конструкции снегоболотоходов на шинах низкого давления именуют вездеходами. Для вездеходов нет никаких преград. Такие машины благодаря особому строению шин способны преодолевать даже неглубокие ручьи и реки. Но техника может быть направлена и на поездки по определенным типам грунта. В зависимости от этого модели подразделяют на:

Снегоболотоход на колесах сверхнизкого давления

• снегоходы;
• болотоходы;
• амфибии.

Первые из них чаще используют в районах Крайнего Севера, где тундра покрыта снегом почти год. Они нужны не только для поездок на отдых или охоты. Для жителей отдаленных поселков это единственный способ добраться до цивилизации.

Второй тип предназначен для поездок по болотистой местности. Болотоходы используют для охоты на уток, лосей, кабанов. Что касается амфибий, они способны передвигаться по воде благодаря наличию внутри колесных дисков особых плавучих наполнителей. Еще одна важная особенность амфибий – герметичность днища и прилегающих к нему отсеков. Для передвижения по воде иногда применяют водометное устройство.

Аварийно-спасательная машина на базе двухзвенного гусеничного снегоболотохода АСМ-ГД

АСМ-ГД предназначена для транспортировки в условиях бездорожья, с преодолением на плаву небольших водных преград, личного состава подразделений поисково-спасательных формирований, запаса огнетушащих веществ (ОТВ), аварийно-спасательного, пожарно-технического оборудования, средств радиосвязи и освещения к месту чрезвычайной ситуации (ЧС) и оказания первой медицинской помощи людям, тушения пожаров и обеспечения комфортных условий жизнедеятельности личного состава подразделений поисково-спасательных формирований при проведении аварийно-спасательных операций в экстремальных погодных условиях, в том числе в районах Крайнего Севера и Арктики.

Машина оборудована навигационным оборудованием, работающим в системе ГЛОНАСС/GPS, а также имеет буи системы КОСПАСС/САРСАТ для подачи аварийных сигналов и оснащена комплектом средств радиосвязи.

Аварийно-спасательная машина (АСМ-ГД)

В модуле установлена цистерна для воды емкостью 800 литров и бак для пенообразователя емкостью 50 литров. Кузов и сосуды для огнетушащих веществ изготовлены из коррозионно-стойких материалов с низкой теплопроводностью.

Ликвидация последствий крупной техногенной аварии на Саяно-Шушенской ГЭС показала необходимость наличия мобильных комплексов для тушения пожаров и проведения АСР на объектах с конструкциями из высокопрочных материалов.

Разработка такого комплекса с условным названием «Гранит» уже завершена, и комплекс успешно введен в опытную эксплуатацию в Центре по проведению спасательных операций специального назначения «Лидер».

Конструкционные особенности

В базовой комплектации квадроцикла предусмотрена жесткая блокировка дифференциала заднего моста, задний багажник и шланг для подкачки шин. Впереди и сзади машины установлены фаркопы, а сиденья и ручки оснащены системой подогрева, поэтому даже в холодную погоду водитель и пассажир будут чувствовать себя максимально комфортно.

Болотоход Росомаха может оснащаться:

• арочными расширителями;
• балкой дополнительного света со светодиодами на 72 Вт;
• съемной электрической лебедкой;
• стационарной электрической лебедкой;
• задним пластиковым кофром;
• передним и боковым кофрами;
• водонепроницаемой кофр-сумкой для хранения мобильного телефона;
• механической системой самоблокировки дифференциала заднего моста ИЖ-техно;
• комплектом блокировки на 1 или 2 моста.

При необходимости к квадроциклу Росомаха можно отдельно приобрести плавающий прицеп на обдирышах или заводских шинах, а также прицеп для транспортировки самого мотовездехода. Все машины оснащены бензобаком на 50 л.

Особенности сборки

Порядок монтажа данного средства передвижения достаточно прост и похож на сборку самодельного вездехода:

1. На первом этапе собирают раму, на которой в будущем будет закреплен двигатель.
2. После закрепления двигателя рама тщательно окрашивается с целью предотвращения коррозии металла.
3. Рулевое управление будет происходить через переднее шасси.
4. Сиденья и бак для топлива берутся от того же мотоцикла.
5. Свои особенности имеет устанавливаемая коробка передач. Кручение в ней происходит в обратном направлении, что не мешает узлу нормально работать, т.к. нагрузки на него будут минимальными.
6. За охлаждение будут отвечать два кулера от ВАЗ 2110.
7. Колеса могут быть изготовлены из камер грузовика.
8. Диски могут быть также самодельными.
9. Рычаг крепится к мосту, как клюшки на пружинной подвеске.
