Принцип работы рулевой рейки с гидроусилителем

Рулевая рейка Логан — основные признаки неисправности детали

Несмотря на высокую прочность механизма, он часто подвергается случайным деформациям, которые в итоге могут полностью вывести деталь из строя и в таком случае потребуется замена рулевой рейки Рено Логан.

Вот несколько основных симптомов, указывающих на неисправность рулевого узла Рено — одной из самых важных деталей автомобиля:

• Характерный стук при совершении манипуляций рулем.
• Рулевое колесо обретает тугой ход, либо поворачивается лишь в одну сторону.
• Непонятный гул в гидроусилителе также является сигналом к тому, что рейку пора диагностировать.
• После длительных стоянок на асфальте под машиной остаются большие масляные пятна, символизирующие о течи составляющего механизма.

Как предотвратить поломку рулевой рейки?

Тут совет будет универсальный: диагностика, техническое обслуживание, профилактика. Чем раньше заметите признаки проблемы, тем проще будет устранить причину. Запущенные случаи превращаются в дополнительные траты. Как только появилось что-то похожее из раздела про признаки — езжайте к специалистам и проверяйте рулевую рейку. Главное, чтобы мастера знали технические особенности вашей машины и у сервисного центра были хорошие отзывы. Совсем хорошо, если это официальный дилер вашей марки, мастера которого работают по стандартам, а не «как удобнее», и знают все технические особенности машины. Или если это сервис, специализирующийся на ремонте реек.

Факт. Раньше рулевые рейки считались обслуживаемыми. Их чинили, делая замену отдельных частей. Так продолжалось до середины нулевых, а потом все чаще этот узел стали называть необслуживаемым. Продажу оригинальных деталей производители прикрыли, а восстановление рулевых реек сделали вне закона, говоря, что это плохо влияет на безопасность управления. В этой ситуации есть пара нюансов. Во-первых, для большинства автомобилей рейки изготавливают сторонние производители, которые все также делают запчасти. Во-вторых, сам этот узел почти не меняется со временем, поэтому на некоторые свежие машины подходят детали из прошлого.

Особенности узла и конструкция

На автомобилях используется кинематический способ смены направления движения, подразумевающий, что осуществление поворота происходит за счет смены положения управляемых колес. Обычно управляемой является передняя ось, хотя существуют и авто с так называемой системой подруливания. Особенность работы в таких авто заключается в том, что колеса задней оси тоже поворачиваются при изменении направления, хоть и на меньший угол. Но пока эта система широкого распространения не получила.

Помимо кинематического способа на технике используется еще и силовой. Особенность его заключается в том, что для совершения поворота колеса одной стороны притормаживаются, в то время, как с другой стороны они продолжают двигаться с прежней скоростью. И хоть этот способ изменения направления на легковых авто распространения не получил, на них он все же используется, но в несколько ином качестве – как система курсовой устойчивости.

Этот узел автомобиля состоит из трех основных элементов:

• рулевая колонка;
• рулевой механизм;
• привод (система тяг и рычагов);

Рулевой узел

У каждой составляющей – своя задача.

Классификация рулевого управления

Принципиальных отличий между разными типами рулевого управления нет, но часто его классифицируют по типу редуктора рулевого механизма:

Тип редуктора «шестерня-рейка».

Устройство рулевого управления с редуктором типа «шестерня-рейка» 1 — руль; 2 — рулевой вал с шестерней; 3 — рейка; 4 — рулевые тяги; 5 — поворотные рычаги; 6 — колеса.

Это самая распространенная разновидность рулевого редуктора, которая за годы использования показала свою надежность.

Принцип действия очень простой: на рулевом валу (который отходит от рулевой колонки) закреплена продолговатая шестерня. Рулевая рейка имеет зубчатый участок, который входит в зацепление с этой шестерней. При вращении руля шестерня вращается на месте и толкает зубчатую рейку в одну или другую сторону. Соответственно приходят в действие и рулевые тяги.

Передаточное число на рейке может быть неизменным, а может меняться ближе к краям. Получить такой эффект просто: нужно изменить наклон зубьев на рейке. Благодаря этому для поворота на большой угол не нужно «крутить баранку» до посинения, количество оборотов руля для маневра сокращается.

Тип редуктора «червяк-ролик».

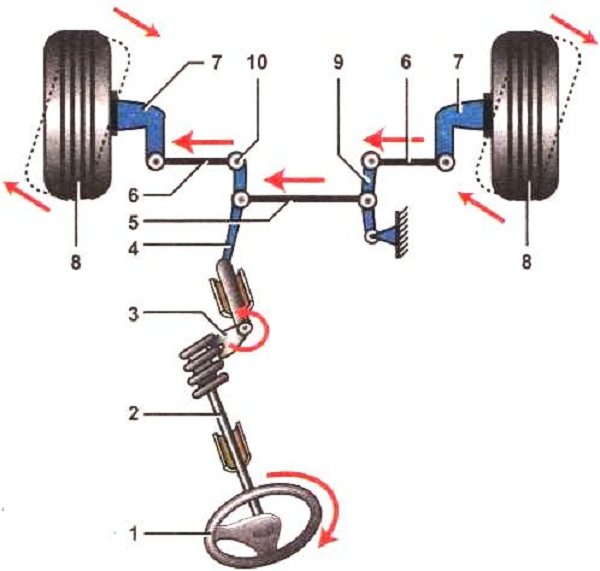

Устройство рулевого управления с редуктором типа «червяк-ролик»: 1 — руль; 2 — рулевой вал с червяком; 3 — ролик с валом сошки; 4 — рулевая сошка; 5 — средняя тяга; 6 — боковые тяги; 7 — поворотные рычаги; 8 — колеса; 9 — маятниковый рычаг; 10 — шарниры рулевых тяг.

Этот тип редуктора можно назвать устаревшим, поскольку его давно перестали устанавливать на автомобили. Тем не менее, он еще встречается на старых машинах.

В основе заложена червячная передача, в которой червяк закреплен на дополнительном валу рулевой колонки. При повороте руля вращается червяк и приводит в движение ролик, стоящий с ним в зацеплении.

Сдвигаясь по нарезке червяка, ролик заставляет вращаться вал, на который он установлен и к которому присоединен рычаг рулевой сошки. Вал вращается, рулевая сошка описывает полукруг, приводит в действие остальные элементы рулевого привода (среднюю тягу, маятниковый рычаг, боковую тягу, поворотные кулаки колес).

Винтовой тип редуктора.

Устройство редуктора рулевого управления винтового типа

По принципу действия он очень похож на червячный редуктор. Однако на дополнительном валу рулевой колонки установлен не червяк, а винт. Он входит в зацепление с гайкой, на наружную сторону которой нанесен зубчатый обод. Когда вращается винт, гайка поворачивается в одну или другую сторону и поворачивает рулевую сошку, а она уже направляет остальные компоненты рулевого привода.

В усовершенствованных моделях на винт ставится шариковая шайба, которая служит промежуточным элементом между ним и гайкой. При вращении винта шарики сдвигают шайбу, а она поворачивает гайку. Когда на легковые автомобили начали массово устанавливать гидроусилитель руля (ГУР), червячный редуктор вышел из обихода – к нему ГУР не поставишь. На его место пришел реечный привод, а винтовой «перекочевал» на тяжелые автомобили.

Кроме редуктора, в рулевом механизме могут отличаться типы передачи усилия на управляемые колёса. Более простой считается конструкция с реечным редуктором: от рулевой рейки отходят две рулевые тяги, которые крепятся к поворотным кулакам колес. Для того, чтобы соединение было подвижным, но без люфтов, используются шаровые наконечники.

На редуктор с червячной или винтовой передачей подходит другой тип рулевого механизма. Его называют рулевой трапецией и состоит он из довольно сложной системы рычагов. Сложность конструкции оправдывается большей мощностью, так что рулевая трапеция с винтовым редуктором ставится на грузовые автомобили, в то время как рулевая рейка лучше подходит для легковых.

И, наконец, систему рулевого управления классифицируют по типу усилителя: ГУР, ЭГУР и ЭУР.

1. ГУР – гидравлический усилитель, классический тип. Он и сегодня ставится на автомобили, но постепенно уступает дорогу более современным видам усилителя;
2. ЭГУР – электрогидравлический усилитель руля. В нём электромотор выполняет вспомогательную функцию, в то время как основная работа выполняется гидравликой;
3. ЭУР – электроусилитель, современный способ управлять автомобилем. Электромотор умножает усилие, которое водитель прикладывает к рулю, то есть работает без каких-либо гидравлических элементов.

Виды рулевых реек

Существует три вида рулевых реек, а именно:

1. Механическая – это наиболее простой вариант, который не оснащен дополнительными функциями. Поворот происходит только благодаря усилиям самого водителя. Если установить рейку с переменным передаточным числом, то можно облегчить труд водителя. Данная модель практически не используется, но осталась еще на некоторых старых отечественных машинах.
2. Гидравлическая считается наиболее популярной. Ее стоимость демократичная, а также необходимо прикладывать минимум усилий для поворота руля. Наличие гидроусилителя снижает физические затраты водителя во время поездки и повышает уровень безопасности на дороге. Дело в том, что при возникновении аварийной ситуации нужно действовать быстр. Когда руль легко крутится, колеса быстрее повернутся в нужную сторону. Это позволит избежать ДТП или снизить негативные последствия.
3. Электрическая считается наиболее современной. В работе используется электромотор. Он расположен в рулевой колонке, на рулевом валу или входит в комплектацию самой рейки. Способ интеграции этого усилителя зависит от самого производителя. Электрический усилитель применяют в наиболее современных машинах, что обеспечивает максимальную безопасность на дороге.

Это все существующие модели. Современные рулевые рейки стоят недорого, обладают небольшим весом и не требуют частого технического обслуживания. Точность управления довольно высокая. Поэтому водители могут заменить рулевую рейку в случае необходимости на более совершенную. Только нужно убедиться сначала, что конкретно взятый автомобиль поддерживает ее.

рулевое колесо для автомобиля

Особенности ремонта

Еще до начала разборки рулевого механизма требуется провести тщательный осмотр рейки и всех сопряженных с ней узлов (шаровые, рулевые тяги, подшипники ступиц и прочее). Это поможет с самого начала локализировать проблему. Далее рулевой механизм полностью или частично демонтируется и поломка устраняется. Рейка является ремонтируемым агрегатом, поэтому при ее выходе из строя полная замена не всегда является обязательным решением.

Без частичной разборки всего механизма устранять неполадки, связанные с рулевыми рейками, практически никогда не удается из-за специфики расположения и подсоединения данного узла.

Исправленная рулевая рейка своими руками – это тоже вполне вероятно за исключением ремонта электронных реек, нуждающихся в специальной настройке

Тем не менее, для достижения оптимального качества всегда лучше доверять данную работу специалистам и отдавать предпочтение замене реек вместо их ремонта, учитывая важность и высокую скорость износа этого узла

Виды гидроусилителей рулевого управления

Первоначально на легковые транспортные средства устанавливались ГУР, выполненные по схеме, аналогичной усилителям, устанавливаемым на большегрузные авто. Они имеют существенный недостаток: с увеличением скорости автомобиля для осуществления безопасного маневра требуется меньший угол поворота руля и прикладываемое усилие. На большой скорости существенно уменьшается обратная связь дорога-рулевое управление, водитель прекращает «чувствовать» дорогу. В условиях скользкого покрытия автомобиль может потерять управляемость.

Для устранения этой проблемы была разработана рейка с переменным отношением передачи.

Такая рейка установлена на ВАЗ 2110. Она на небольших углах поворота руля имеет большое передаточное число. Обычно это соответствует большим скоростям и малым углам разворота, где требуется небольшое усилие. Передаточное число уменьшается к «краям», то есть, на больших углах маневрирования, которые возможны при невысокой скорости. Применение такой конструкции не устранило всех проблем управляемости.

Видео — виды рулевых реек, чем отличаются ГУР и ЭУР:

Производители разработали электрогидроусилитель руля

, добавив в стандартную схему электроклапан с электронной системой управления. ЭГУР в максимальной степени сочетает информативность руля и комфортные условия управления.

В некоторых моделях автомобилей насос ГУР вращается приводом электродвигателя. В таких случаях гидроусилитель работает даже при незаведенном двигателе.

В современных автомобилях все чаще устанавливают электроусилители рулевого управления

. Их существенный недостаток – полная зависимость от исправности и надежности электроники. В случае отказа какого-либо из электронных узлов, приводов, даже предохранителя, эффективность электроусилителя руля становится нулевой, управляемость резко ухудшается.

Ремонт рулевой рейки Логан без гур и с гур в условиях сервиса

Ремонт рулевой рейки Логан без гур либо с гур производится после съема рейки для её последующего восстановления.

Список дальнейших операций:

• Снятие стопорного кольца с распределителя является первым шагом в процессе ремонта.
• Далее отворачивается пробка золотника, закрывающая гайку золотника, которая впоследствии также откручивается специальным приспособлением.
• Регулировочная гайка прижима снимается после.
• Далее производится удаление пружины прижима, а также сам прижим.
• Распределитель, спрятанный в корпусе, удаляется путем выбивания.
• Далее с распределителя снимают сальник, а также кольцо подшипника, которое ломается в большинстве случаев.
• С тыльной опоры удаляется стопорная скоба. При поддевании отверткой она вылетает сама.
• Далее достается тыльник и шток.
• Когда рулевая рейка Логан оказывается полностью разобранной, все её составляющие качественно очищаются от масла, пыли, а также возможных продуктов износа. Производится обезжиривание.

• Поверхность штока обязательно шлифуется на токарном станке мелкой наждачной бумагой. Шлифовке подвергается и вал распределителя.
• Подготовка составляющих окончена. Гребенка штока тщательно промазывается смазкой перед возвращением на место. Предварительно заменяются все сальники.
• Проверка компрессии сальника является обязательным этапом перед возвращением распределителя. По его валу сдвигают специальную скользящую втулку, которая встает на место подшипника. Таким же образом усаживается новый сальник распределителя. Все элементы тщательно промазываются смазкой.
• Далее на место возвращается стопорное кольцо.
• Прижим штока устанавливается после. Его место полностью заполняется смазывающим веществом для облегчения хода.
• Потом устанавливается пружина, которая фиксируется регулировочной гайкой. Закручивается гайка золотника. Ее пробка заполняется смазкой и фиксируется следующим шагом.
• Тыльная опора оснащается центрирующей опорой, после чего по штоку сдвигают сальник и саму тыльную опору. Элемент надежно осаживается.
• Возвращается на место стопорная скоба.

Когда работа завершена, рулевая рейка Логан проверяется при помощи специального станка, который помогает выявить возможные течи, а также обеспечивает гарантию на проведенное восстановление.

Советы автомобилистов – владельцев Рено Логан

Неисправность рулевой рейки является важным вопросом среди автомобилистов. Многих интересует рулевая рейка Логан цена покупки и замены, часто у нас спрашивают «рейка Логан с гур цена», реже ищут «рулевая рейка Логан без гур цена», кого-то интересует, как осуществляется ремонт рулевой рейки гур Рено Логан, некоторых волнует ремонт рулевой колонки Логан. В любом случае, чтобы отсрочить появление подобных вопросов, стоит прислушаться к рекомендациям мастеров и владельцев Рено Логан.

Вот некоторые советы, выделенные на личном опыте среднестатистических водителей, которые помогут вам уберечь рулевой узел от преждевременного износа и поломок:

Никогда не нужно выворачивать руль до самого упора — это снизит усилие, прилагаемое на рейку, что заметно уменьшит риск износа.
К пыльникам рулевых тяг следует относиться с особой осторожностью — их поломка или дефект может привести к запотеванию механизма реек, что вызывает за собой течь жидкости ГУ.
Рулевую рейку нужно прогревать в холодное время года точно так же, как и двигатель.
Самостоятельная проверка состояния рулевого узла во многом зависит от качества жидкости, залитой в специальный бачок. Она должна быть чистой и прозрачной

При любом виде ее замутнения или образования инородных тел жидкость заменяется.

Несмотря на высокую прочность описанного механизма, следует внимательно относиться к вопросам диагностики рулевой рейки Логан, проводить которую лучше в условиях СТО. В процессе самостоятельного осмотра рулевого узла можно упустить из виду множество мелких деталей, которые вкупе способны быстро вывести все элементы рулевой рейки либо рулевой колонки из строя.

Это ещё раз говорит о необходимости квалифицированной помощи в процессе эксплуатации автомобиля, поскольку такой подход обеспечивает не только комфорт, но и безопасность в процессе вождения.

«>

Причины выхода из строя рулевой рейки «Форда Фокус»

Задумались над ремонтом рулевой рейки «Форда Фокус», потому что появились постукивания? Прежде всего следует разобраться с тем, каким образом она устроена. Картер рулевого механизма на «Форде Фокус» находится под капотом автомобиля, при этом рейка крепится при помощи болтов на передней подвеске. На рулевой колонке также есть специальное устройство, поглощающее энергию ударов, когда вы ездите по плохому дорожному полотну. Кроме того, установлена система настройки положения руля, противоугонный механизм зажигания, который отвечает за блокировку колес во время поворота авто.

Комплект рулевой системы данной модели авто включает в себя блок переключателей. Они обеспечивают правильную работу фар, поворотников, а также стеклоочистителей. Такая сложная и продуманная система управления делает вождение транспортного средства максимально комфортным и безопасным. Поэтому, если вы заметили какие-либо неполадки, следует незамедлительно продиагностировать машину и, если потребуется, сделать ремонт рулевой рейки «Форда Фокус».

У Ford Focus можно выделить следующие симптомы, которые говорят о неисправности данного механизма:

Самый главный признак, свидетельствующий о том, что ремонт неизбежен, это поскрипывания во время поворота руля, когда двигатель заведен, а машина припаркована либо двигается на небольшой скорости
Посторонний звук будет похож на трение резины: сначала появится повизгивание, затем скрип станет сильнее, после прогрева двигателя, который работал достаточно долго.  Обратите внимание! Когда устройство неисправно, поскрипывания будут похожи на трение прокладок, расположенных рядом с водительским сидением. По этой причине некоторые автовладельцы не могут найти истинную причину появления посторонних звуков
Иногда скрип может прекратиться, но со временем он появится снова.
О том, что требуется ремонт рулевой рейки «Форда Фокус», говорит появление однократного постукивания

Звук исходит справа и похож на стук стойки стабилизатора. Постукивающий звук можно услышать, когда вы движетесь на небольшой скорости, при этом совершаете повороты, например, паркуетесь. Со временем звук становится постоянным.
Кроме посторонних шумов могут появиться другие симптомы того, что требуется ремонт рулевой рейки «Форда Фокус», которая вышла из строя

Например, повышенная чувствительность руля: появляются вибрации, словно вы едете по плохому дорожному полотну.

Важно! Если устройство вышло из строя, признаки поломки будут носить непостоянный характер. Посторонние звуки могут появляться и исчезать, поэтому водитель не всегда способен понять, нужно ли делать ремонт. Однако по прошествии времени поскрипывания будут слышны постоянно во врем езды на авто

Однако по прошествии времени поскрипывания будут слышны постоянно во врем езды на авто.

При повороте рулевого колеса влево-вправо можно ощутить вибрацию. Данный признак говорит о том, что между деталями рейки есть люфт.
Если руль стал тугой и вам приходится тратить много усилий для его вращения, значит, следует провести ремонт рулевой рейки «Форда Фокус».

Также необходимо помнить, что существуют некоторые признаки, которые говорят о том, что недостаточно затянут регулировочный болт, при этом ремонт устройства производить не нужно.

Следует не только знать симптомы неисправности, но также понимать, из-за чего произошла поломка. К примеру, если вы заметили постукивания, а свободный ход руля стал больше, это значит, что недостаточно натянуты упорная пружина либо износился шаровидный или карданный шарнир, плохо затянуты крепежные болты рулевого механизма.

Руль стал тугой и вам приходится прикладывать большое усилие для его вращения? Значит, проскальзывает или же пришел в негодность приводной ремень насоса гидроусилителя, в гидросистему попал воздух, уровень рабочей жидкости низкий, шланги порвались либо перекрутились. Данный симптом также возникает, когда давление насоса низкое, в нем либо рулевом механизме есть утечки.

Причиной того, что рулевое колесо не уходит в среднее положение, может быть то, что пружина упора недостаточно натянута, внутренние шарниры либо шарниры наконечника проворачиваются с трудом.

Постукивания и шумы свидетельствуют о том, что крепления тяг, рулевого механизма, а также шаровых наконечников тяг ослаблены. Также причиной появления данного симптома могут быть изношенные тяги и шаровые шарниры.

Не важно, какая поломка произошла, следует незамедлительно отправиться в сервисный центр, где мастер проведет диагностику и выполнит необходимый ремонт.

Ремонт рулевой рейки «Форда Фокус»

Если у вас «Форд Фокус 3», ремонт рулевой рейки и ЭГУРа получится сделать, имея простейший набор инструментов, домкрат, ключи, а также новые детали. Чаще всего поломка происходит из-за того, что пришли в негодность опорные втулки, а также зубцы. Устройство имеет такие конструктивные особенности, что из-за сильнейших ударов, которые испытывает подвеска во время езды по плохому дорожному полотну, приходит в негодность рулевой механизм. Ремонт заключается в том, что неисправные элементы перебираются либо заменяются на новые. Кроме того, можно купить и установить усиленные детали, срок службы которых намного больше.

Чтобы сделать ремонт рулевой рейки «Форда Фокус 2» своими руками, следует приобрести ремкомплект, то есть сальники для данной модели авто. В случае, когда ремонтные работы производятся в первый раз, потребуется также гайка. Ее вы установите на место заводской, которая сделана из пластика. Гайка необходима, чтобы подтянуть устройство.

Для того чтобы отшлифовать шток после ремонта, а также убрать небольшие неровности, потребуется токарный станок.

Кроме того, понадобится прижимная вилка, с ее помощью можно устранить люфт в зацеплении рейки с шестерней, а также пружина, которую вы установите между регулировочной гайкой и вилкой.

Собранное устройство отправляют на стенд, где производится ее испытание под давлением.

Чтобы выполнить замену или ремонт рулевой рейки «Форда Фокус», придерживайтесь описанного ниже алгоритма:

1. Подготовьте машину к ремонту: транспортное средство должно быть поднято на подъемнике, крепления колес ослаблены, клеммы аккумулятора сняты. Конечно, можно загнать машину на яму, однако в этом случае проводить ремонт рулевой рейки «Форда Фокус» будет сложнее. Из-за того, что авто будет стоять на колодках, производить манипуляции окажется неудобно.
2. Демонтируйте подрамник, для этого необходимо открутить болты, с помощью которых он крепится. Затем снимите крепление рулевого вала.
3. Открутите болты крепления трубок высокого давления.
4. Отсоедините крепления рулевой рейки на «Форде Фокус», затем снимите ее.
5. Выполните разборку механизма, очистите его от загрязнений изнутри и снаружи, затем промойте рейку.
6. Рекомендуется установить новую гайку бокового подтягивания, цена ее небольшая, кроме того, заменив данный элемент, вы избавите себя от повторной разборки механизма, если штатная гайка придет в негодность.
7. Демонтируйте шток рейки, нередко он покрывается ржавчиной, образуются протечки.
8. Произведите разборку устройства, установите новые детали, если заводские испорчены.
9. Восстановите шток.
10. После ремонта выполните сборку рулевой рейки «Форда Фокус», затем проверьте ее работу, используя стенд, если он у вас есть. Обтяните пыльники хомутами.
11. Поставьте рулевое колесо ровно, монтируйте рейку на место, установите подрамник.
12. Сделайте промывку системы, а затем залейте новую рабочую жидкость.

Ремонт рулевой рейки «Форда Фокус» завершен. Чтобы механизм исправно функционировал, при проведении ремонтных работ может потребоваться замена некоторых элементов. После восстановления он должен работать без поломок в течение длительного времени.

Особенности ремонта

Перед тем как приступать к ремонту рулевой рейки своими руками, надо проверить всю цепочку этого механизма, а это: рулевые тяги, шаровые, подшипники ступиц, цапфы. Такой подход к ремонту позволит устранить поломки, что называется, на корню.

К счастью для автомобильных умельцев, рулевая рейка — это ремонтнопригодное устройство, то есть его можно отремонтировать, а не менять полностью.

По отзывам водителей, чаще всего стуки в районе рулевой рейки появляются из-за износа направляющих втулок.

 Не поленитесь и посмотрите толковое видео о работе рулевой рейки и как продлить его срок службы.

Ремонт рулевой рейки своими руками

Реставрировать рулевую рейку нужно своевременно, иначе придется полностью менять весь узел. В ходе ремонта мы очистим детали от грязи, заменим изношенные запчасти на новые или восстановленные, проверим работоспособность узла.

Итак, мы сопоставили свои возможности с силами и предстоящими трудозатратами и пришли к выводу, что будем ремонтировать рулевой редуктор сами. Нам понадобятся следующие запчасти и инструменты:

• ремонтный набор для редуктора (стоит порядка 2100-2800 рублей, содержит резиновые уплотнители и втулки из фторопласта с кольцами);
• пыльники с хомутами (цена около 630 рублей);
• набор гаечных ключей;
• специальные приспособления для разборки и сборки узла.

Для снятия редуктора делаем следующие шаги:

• подкладываем под переднюю часть автомашины подставки, демонтируем колеса;
• специальным съемником выпрессовываем рулевые наконечники из цапф поворотного кулака;
• демонтируем теплозащитный экран рулевого редуктора;
• если авто с гидроусилителем, то отворачиваем шланги подачи и обратной подачи масла, подставляем под них посуду для сливания жидкости;
• если авто с электроусилителем, то снимаем индикатор положения рулевого вала или отключаем разъем;
• отворачиваем болты, которые прикрепляют рулевой редуктор к моторному щиту или подрамнику;
• ослабляем стяжной болт карданного соединения ремонтируемого узла с рулевым валом;
• высвобождаем шлицевое соединение, подтягивая редуктор по направлению рулевого вала;
• вынимаем редуктор через колесную арку.

Если препятствует подрамник, то отворачиваем лишь задние болты и опору мотора, затем отводим подрамник вниз. После высвобождаем рулевой редуктор. То есть, в определенных машинах полное снятие подрамника не требуется.

Для разбора и сбора рулевого редуктора необходимо обеспечить чистоту в помещении. Иначе внутрь проникнут частицы песка или пыли, что вызовет скорый износ поверхностей и сальников:

1. Отмечаем положение зубчатого штока или замеряем его выступ из корпуса с обеих сторон. Это поможет на определенном этапе корректно собрать узел.
2. Также обозначаем положение регулировочной гайки.
3. Фиксируем механизм в слесарные тиски, не зажимая чересчур сильно, так как корпус из хрупкого алюминиевого сплава может погнуться или разрушиться. Если тисков нет, то будем разбирать рейку на чистом листе плотного материала.
4. Снимаем хомуты и стягиваем пыльники рулевых тяг.
5. Крепко фиксируем корпус редуктора и рожковым ключом откручиваем рулевые тяги.
6. Отворачиваем контргайку и гайку регулировочного устройства, при этом отмечая количество витков. Это необходимо, чтобы в процессе сборки вернуть прижимную втулку в естественное положение.
7. Достаем из посадочного гнезда прижимную втулку и шайбы.
8. Специальным ключом отворачиваем корпус или гайку вала привода, вынимаем вал из корпуса.
9. Вытаскиваем зубчатый шток редуктора.
10. Извлекаем из корпуса рулевого редуктора уплотнительные манжеты, втулки и кольца из фторопласта.

Смотрим, в каком состоянии корпус, зубчатый вал и прочие запчасти. Поверхность вала не должна иметь дефектов. Любой изъян зубьев и места штока, соприкасающегося с втулками, сальниками и кольцами, в том числе заусенцы, риски и ржавчина, может спровоцировать скорую амортизацию уплотнений и протечку рулевого редуктора.

Косые зубья шестеренки вала привода не должны быть покрыты трещинами, заусенцами, сколами и следами глубокого износа. Если поставить вал с подобными дефектами, то при движении он заклинит рулевую рейку.

Исследуем прижимную втулку на предмет гладкости, отсутствия задиров и продавливаний. Если деталь повреждена, то ее придется докупать, если в ремкомплекте она отсутствует.

После дефектовки деталей приступаем к ремонту:

Виды и устройство рулевых реек

Механическую рулевую рейку можно считать простейшим вариантом исполнения механизма. В рейках данного типа поворот колес осуществляется посредством приложения физической силы водителя. Для облегчения процесса применяется переменный шаг зубьев (варьируется от центральной части к краям) или переменное передаточное число. Подобная схема обеспечивает условно легкость вращения руля во время маневрирования на малой скорости и при больших углах поворота руля. На малых углах отклонения «штурвал» наоборот налит тяжестью, а реакции машины при этом «острые».

Более сложной разновидностью считается гидравлическая рейка или, проще говоря, рейка с гидроусилителем, облегчающим работу водителя. Устройства данного типа очень распространены, хотя в настоящее время активно применяются рейки с электрическими усилителями. Преимущество гидравлических рулевых реек заключается не только в очевидном комфорте (с ними вращать руль несоизмеримо легче, нежели с чисто механическими конструкциями), но и в аспекте безопасности – при попадании автомобиля в яму руль не вырывается из рук, поскольку ГУР гасит удар. Стоит отметить, что избыточно мощный гидроусилитель ухудшает контакт водителя и автомобиля – из-за избыточно сниженного усилия на руле иногда бывает сложно точно почувствовать угол поворота колес, траектория в поворотах буквально нащупывается, а желаемой обратной связи с машиной нет. Следует отметить, что ГУР не любят длительную фиксацию руля в крайних положениях и при этом резкое увеличение оборотов двигателя, при которых повышается давление. Проще говоря, не приветствуют дрифт.

Схема рулевой рейки с гидроусилителем

В последнее время получают все большее применение рейки с электрическим усилителем. Ставится он в рулевую колонку, на рулевой вал или представляет собой одно целое с рейкой. Наиболее бюджетным и при этом опасным решением считается конструкция с усилителем в рулевой колонке – если узел выйдет из строя, то повернуть руль, скорее всего, уже не получится.

Схема рулевой рейки с электроусилителем

На некоторых моделях электрические рулевые рейки критикуют ввиду того, что они не обеспечивают обратной и «чистой» связи с автомобилем, но, тем не менее, нельзя не отметить его преимущества. ЭУР не зависит от температуры окружающей среды и не требует специфичного обслуживания, которое необходимо в случае с ГУР (контроль уровня рабочей жидкости и ее замена). Наконец, электроусилитель экономичен (мотор задействуется только при повороте руля) и имеет более высокий коэффициент полезного действия в сравнении с гидроусилителем.

Типы и варианты исполнения

В настоящее время существует три разновидности реечных механизмов. Отличие между ними заключается в принципе действия.

Механическая рулевая рейка

Наиболее простой вариант рулевого управления. Поворот колес осуществляется исключительно за счет физической силы водителя. В целях облегчения работы водителя и повышения удобства управления на многих автомобилях применяется рулевая рейка с переменным передаточным числом. Иными словами, шаг зубьев рейки меняется от середины к краям. Такое устройство при небольших углах поворота руля, что характерно для движения на больших скоростях, обеспечивает большое передаточное число, тяжелый и острый руль. Вместе с этим во время маневрирования на парковке, когда рулевое колесо приходится поворачивать «от края до края», делать это легко, благодаря меньшему передаточному числу. Первым отечественным автомобилем, где была применена такая конструкция, стал ВАЗ-2110.

Гидравлическая рулевая рейка

Отличается от механической тем, что механическое воздействие, которое оказывает водитель на руль, усиливается гидроусилителем. Это позволяет обеспечить одновременно остроту и легкость рулевого управления. Такое устройство чаще всего применяется на современных автомобилях.

ГУР

Электрическая рулевая рейка

По принципу действия аналогична гидравлической, только усиление производится электромотором, который либо встроен в рулевую колонку (самый дешевый и более опасный вариант), либо размещается на рулевом валу, либо интегрирован с рейкой (наиболее безопасный вариант, применяется на автомобилях высокого класса).

ЭУРы

Такое устройство имеет немало достоинств:

• более высокий КПД по сравнению с гидроусилителем;
• экономичность (электромотор включается только при повороте руля, тогда как масло в ГУР постоянно циркулирует, на что отнимается некоторая часть мощности мотора;
• независимость от температуры окружающей среды;
• отсутствие необходимости регулярно обслуживать устройство, т.к. не требуется менять и доливать рабочую жидкость;
• более высокая надежность в целом, обусловленная отсутствием шлангов, прокладок и сальников, в которых могла бы появиться течь.
