Инструкция на штатный бортовой компьютер ваз 2110 2111 2112

Основные и дополнительные функции

На отечественных машинах ВАЗ 2110 бортовой компьютер позволяет выявлять температуру воздуха на улице, скорость езды машины, объем бензина в баке и его средний расход. Кроме того, благодаря БК водитель сможет узнать, на какой путь хватит топлива, находящегося в баке. В зависимости от модели бортового компьютера ВАЗ устройство может показывать параметры работы силового агрегата, уровень напряжения в электроцепи авто.

Главная функция, которую выполняет бортовой компьютер Штат, заключается в выявлении комбинаций ошибок в узлах и системах транспортного средства, при этом подключение дополнительного оборудования не обязательно. В соответствии с инструкцией к устройству, при появлении индикатора Check на экране БК или приборной панели, нужно выполнить диагностику всех систем. Полученные коды ошибок расшифровываются в соответствии с технической документацией, также информация по расшифровке кодов приведена в этой статье

Еще одной немаловажной функцией БК является сушка свечей зажигания, что значительно упрощает запуск мотора, особенно при низких температурах

Сообщение от БК о необходимости замены моторной жидкости

В зависимости от модели компьютера ВАЗ 2110, устройство может быть дополнительно оснащено тахометром, часами, вольтметром и даже календарем. НА практике большая часть БК имеют энергозависимую память, в результате чего при отключении аккумулятора от сети вся информация об ошибках сохранится. В продаже можно встретить множество различных моделей БК, наиболее распространенными из них являются Гамма, Омега, Мультитроникс, а также Штат 110. Последний вариант оптимально подходит для ВАЗ 2110, поскольку выпускаются модели для авто как со старой, так и с усовершенствованной приборной панель.

Основные функции этого БК:

• устройство предоставляет водителю данные о расходе горючего, температуре антифриза в системе, а также пройденном километраже;
• определение расстояния, на которое хватит бензина в баке;
• предоставление информации о техническом обслуживании авто;
• демонстрация комбинаций ошибок в работе мотора;
• возможность обновления платформы через Сеть;
• еще одна функция — наличие плазмера, необходимого для прогрева свечей зажигания;
• есть опция Форсаж — ее предназначение заключается в обнулении памяти до штатных настроек;
• функция Тропик позволяет активировать работу вентилятора при достижении определенной температуры мотора.

Нужно отметить, что это далеко не все функции, которыми может обладать устройство для отечественной «десятки». В продаже сегодня можно найти множество различных моделей компьютеров, функционал которых может расширяться в соответствии с установленным программным обеспечением. Так что в целом возможности БК зависят от модели, соответственно, от финансовых возможностей покупателя.

БК Гамма для «десятки»

Виды

Если вы решили приобрести бортовой компьютер на ВАЗ 2110, то вам полезно будет узнать, какие виды можно найти в продаже:

1. Универсальные БК — такие устройства предназначены для монтажа на любое авто, как правило, они используются в качестве альтернативы зеркалу заднего вида. В некоторых случаях универсальные устройства могут быть установлены на стекло.
2. Устройства индивидуального типа, которые ориентированы сразу на несколько моделей авто. Например, отечественные «восьмерки», «девятки» и «десятки» — это одна группа, характеризующаяся наличием старой приборной панели в салоне.

Панель приборов ВАЗ 2110 — описание ламп и индикаторов

Обозначения ламп индикаторов на панели приборов ваз 2110 — 15.

Многие автолюбители сталкиваются с таким, казалось бы простым вопросом. Что обозначают лампочки индикации на панели приборов?

Да и откуда нам знать, все вместе они загораются только при включении зажигания, а когда одна из них загорается во время движения, становиться немного беспокойно.

Я и сам не знал этого когда пересел на «двенашку» после «семёрки», на 2107 вообще половина не горели, поэтому я и не знал что это и для чего.А мой знакомый после покупки авто в Новороссийске. купил даже целую книгу по ВАЗ, из-за незнания этих лампочек.

Обозначения на панелях приборов на всех ВАЗах практически одинаково, просто расположение по-разному.

Начнём по порядку.

1 — Температура охлаждающей жидкости, в градусах Цельсия.

2 — Тахометр, обороты двигателя.

5 — Спидометр, скорость автомобиля в км/ч.

6 — Уровень топлива в баке. При остатке 5-7 литров загорается жёлтая лампочка — предупреждение или значок с изображением бензоколонки.

7 — Собственно вот это изображение бензоколонки, сигнализируещее о необходимости дозаправки.

8 — Контрольная лампа включения габаритов.

9 — Низкий уровень тормозной жидкости, возможно она где-то подтекает.

10 — Включение дальнего света.

11 — Ручка подводки часов (часы/минуты — их переключение при нажатии), иногда эта ручка выполняет функцию переключения общего пробега/дневного пробега(на панелях с узким дисплеем).

12 — Дисплей отображающий общий пробег/дневной пробег, на некоторых моделях бывает узким.

13 — Контрольная лампа аварийной сигнализации — «аварийка».

14 — Check Engine, чаще обозначается таким значком

15 — Дисплей с часами (может показывать температуру воздуха на улице, если стоит датчик температуры).

16 — Неисправность в системе подзарядки аккумулятора: ослабление или обрыв ремня генератора, неисправность генератора, разрыв цепи и другие неполадки.

17 — Индикатор включения стояночного тормоза.

18 — Недостаточное давление масла в двигателе, рекомендуется заглушить двигатель и найти причину.

19 — Лампочка воздушной заслонки (на карбюраторных двигателях)

Добавлю ещё про лампы на дополнительной панели в торпедо ВАЗ 2110 — 12.

— Лампочка отмеченная стрелкой — это контролька неисправности габаритов или стоп-сигналов.— Ниже — это индикатор износа тормозных колодок, если загорается, то проверьте тормозные колодки, возможно их пора менять.— Сигнализатор непристёгнутого ремня — это понятно из рисунка.

С другой стороны сверху:

— Низкий уровень моторного масла— Низкий уровень омывающей жидкости— Повышенная температура охлаждающей жидкости

Вот такой получился обзор.Если загорится какая то лампа и запикает сигнал, не впадайте в панику.Обычно это мелочи.

Сохраните себе эту заметку в своей социальной сети, нажав на одну из кнопок ниже.

голос

Рейтинг статьи

Ликвидация неисправностей БК

Неисправности случаются с БК различной модификации. Владельцу нелишним будет знать, что в подобных случаях делать. Многие сбои имеют место, когда установка бортового компьютера прошла ненадлежащим образом. Во-первых, необходимо проверить надежность соединений. Во-вторых, велика вероятность случайного повреждения или пережатия К-линии. О подобном сообщит сам Мультитроникс, отображающий заведомо неверные данные.

Стоит он недорого, а вся процедура замены отнимет не больше 60 минут. Больше времени потребуется, если проблемы бортового компьютера 2110 вызваны поломкой контактов. Необходимо отсоединить устройство, проведя визуальный осмотр. Если погнутые штекеры все-таки присутствуют, то следует выбрать в магазине новые и перепаять.

Использование БК на легковом автомобиле ВАЗ позволяет владельцу всегда быть осведомленным о техническом состоянии автомобиля. Выбирается устройство исходя из потребностей. Эффективность его работы зависит от правильности установки.

Подробная инструкция на штатный бортовой компьютер ВАЗ 2110 2111 2112

Автор. Специалист по ремонту автомобилей и автоэлектроники. Более 15 лет специализируюсь на установке и настройке бортовых компьютеров, парктроников и другой электроники.

Маршрутный компьютер

Маршрутный компьютер (МК), пока­занный на рис. 37, устанавливается в вариантном исполнении вместо ча­сов в автомобилях ВАЗ 2110, ВАЗ 2111, ВАЗ 2112. МК имеет 15 функций, разбитых на 3 группы (см. табл. 2). Выбор группы осуществляется кнопками 1, 2 и 3.

В каждой группе функции разделены на основные и дополнительные. Основные функции перебираются по кольцу кноп­ками 1, 2 и 3. Дополнительные функции перебираются кнопкой 5. При выклю­ченном зажигании компьютер всегда находится в режиме «Текущее время». При снятом аккумуляторе ход часов и все накапливаемые параметры сохра­няются не менее 1 мес.

КОРРЕКТИРОВКА ФУНКЦИИ КОМПЬЮТЕРА

Коррекция хода часов

Нажать кнопку 4 в режиме «Текущее время». По шестому сигналу точного време­ни нажать кнопку 1, при этом происхо­дит сброс секунд и округление показа­ния часов.

Установка текущего времени (календаря)

• Нажать кнопку 4 в режиме «Текущее время» («календарь»).
• Кнопками 5, 6 установить нужное значение часов (дня).
• Нажать кнопку 4.
• Кнопками 5, 6 установить нужное значение минут (месяца).
• Нажать кнопку 4 для завершения ус­тановки времени (календаря).

Установка будильника

• Нажать кнопку 4 в режиме «Будиль­ник».
• Кнопками 5, 6 установить нужное значение часов.
• Нажать кнопку 4. Кнопками 5, 6 установить нужное значение минут.
• Нажать кнопку 4 для завершения ус­тановки будильника.
• В режиме «Теку­щее время» будет светиться символ будильника (будильник включен).

* При переполнении счетчика любого из накапливаемых параметров («Время в пути», «Время в пути с остановками», «Общий расход», «Пробег поездки») происходит сброс всех накапливаемых, а также расчетных («Средний расход топлива», «Прогноз пробега на остатке топлива», «Средняя ско­рость») параметров, с появлением двухтонального звукового сигнала.

Выключение будильника

• Нажать кнопку 4 в режиме «Будиль­ник».
• Нажать кнопку 1 для выключения бу­дильника. В цифровых разрядах по­явится «—.—», а в режиме «Текущее время» символ будильника светиться не будет (будильник выключен).

Регулировка яркости подсветки индикатора

При включенных габаритных фона­рях регулировка уровня подсветки производится регулятором освещения шкалы приборов. При выключенных габаритных фо­нарях регулировка уровня подсветки производится программно:

• — нажать кнопку 4 в режиме «Время в пути с остановками». На индикаторе будут высвечиваться все одиночные сегменты (пиктограммы), что является признаком режима регулировки уров­ня подсветки, а в цифровых разрядах будет высвечиваться число, соответ­ствующее уровню подсветки в процен­тах от максимального значения;
• — кнопками 5, 6 установить необхо­димый уровень яркости подсветки; нажать кнопку 4 для завершения режима регулировки яркости.

Тарирование датчика уровня топлива

• Для проведения коррекции необхо­димо слить весь бензин из бака.
• Нажать и удерживать кнопку 4 бо­лее 2 с в режиме «Уровень топлива». На индикаторе появится мигающая ци­фра «0».
• Нажать и удерживать кнопку 3 в тече­ние 1 с до появления звукового сигнала подтверждения. После этого на индика­торе появится мигающая цифра «3».
• Залить в бензобак с помощью мер­ной емкости 3 л бензина, выждать вре­мя, необходимое для успокоения дат­чика уровня топлива, нажать и удержи­вать кнопку 3 1 с до появления звуко­вого сигнала подтверждения.
• Продолжить эту процедуру до мак­симального значения 39 л, после кото­рого компьютер автоматически выхо­дит из режима.

Установка сигнализатора превышения скорости

• Нажать кнопку 4 в режиме «Средняя скорость».
• Кнопками 5, 6 установить требуе­мый порог скорости.
• Нажать кнопку 4 для выхода из уста­новки сигнализатора превышения ско­рости.

Скачать

bortovoj-computer.ru

Инструкция по эксплуатации trip computer ваз 2110 инструкция

Инструкция к штатному бортовому компьютеру ВАЗ 2110 и 2112. Это пригодится

• Подсчет пробега;
• Средний расход топлива;
• Рассчитывает запас хода на остатках;
• Скорость передвижения;
• Время и температуру за бортом.

• При наличии базового БК необходимо зажать кнопку сброса суточного пробега, и одновременно с этим включить зажигание;
• В некоторых моделях при нажатии кнопки часы появляется возможность перейти в режим диагностики.

• Часы настраиваются кнопкой «текущее время». Можно поставить точное время, дату, а также установить будильник. Настройка времени способствует более корректному расчету времени поездки;
• Регулировка яркости может производиться двумя способами. Если габаритные огни включены, то отрегулировать яркость можно с помощью ручки управления освещением приборов. При выключенных осветительных приборах следует в режиме «Время в пути с остановками» выжать кнопку «4». При этом вы увидите соответствующую пиктограмму и уровень яркости, обозначенный цифрой.
• Отрегулируйте показатель, после чего нажмите опять кнопку «4»;
• Тарирование бензобака производится следующим образом. Для начала сливается весь бензин, после чего удерживают кнопку «4» в течение 2 секунд. Должен появиться показатель «0». Далее доливают 3 литра бензина и ждут, пока счетчик успокоится. В некоторых вариантах придется вводить объем вручную. Процедура производится до объема 39 литров;
• По желанию можно установить режим максимальной скорости. Для этого входим в режим «средняя скорость» с помощью соответствующих кнопок, устанавливаем порог скорости. Выходим из этого режима. Теперь при достижении определенной скорости вы будете слышать звуковой сигнал.

• Установка на комп виртуальной машины с требуемой виндой;
• Перепаивание процессора бортового компьютер.
• Какой способ выбрать зависит от ваших навыков и умений.

Подключение штатного маршрутного компьютера ВАЗ 2110, 2112 к K-линии

Штатный бортовой компьютер ВАЗ 2110, 2112 тоже можно подключить к К-линии. В результате чего, появляется возможность, минимум смотреть и сбрасывать ошибки, а в лучшем случае и просматривать и другие параметры (зависит от установленного ЭБУ).

Не забываем перед всеми манипуляциями отключить аккумулятор. Далее необходимо достать сам маршрутный компьютер (МК или БК). Достаётся он так же, как часы, путём поддевания отвёрткой. БК держится на четырёх пластиковых скобах-защёлках, по две с низу и с верху. Далее необходимо ознакомится с самим БК, с надписями на заднем борту. Зачем это нужно, объясняю, изначально данный БК курского Счётмаша (паспорт) (вот дальше могу соврать, но насколько я понял всё именно так) был обязан контактировать с К-линией, но ВАЗ изменил техзадание, и прошивка была обрезана, т.е. часть отвечающая за связь с ЭБУ просто была выпилена.

Если на заднем борту написано АМК-211001 или АМК 211002, при этом в режиме часов, при нажатии на кнопку «часы» появляются надписи Err и дальше ещё две — поздравляю, у Вас БК с полной прошивкой и остаётся только подключить К-линию. В статье «подключение бортового компьютера ВАЗ десятого семейства» описано как это сделать.. И можно приступать к эксплуатации согласно инструкции данного АМК.  Если же на заднем борт отличная от вышеуказанных надписей, для примера у меня — 2112-3857010 (уверен, бывают и другие), следует разобрать его и убедится что есть дорожка идущая от второго контакта разъёма (К-линия).

Понятие про режим самодиагностики. Что такое коды ошибок и как ими пользоваться

Мы уже говорили ранее о том, что бортовой компьютер ВАЗ 2110 штат сильно помогает предупреждать проблемы, возникающие в связи с неправильной работой исполняющих и контрольных систем вашего автомобиля, когда загорается лампочка “Check Engine”. Все это реально, поскольку в чип инсталлирован режим самодиагностики бортовой на компьютер ВАЗ 2112. БК получает информацию от ЭБУ по К-линии и сообщает автомобилисту, что с его железным конем не так.

Это очень важно, поскольку все системы двигателя на ВАЗ-2110 типа инжектор управляются ЭБУ и сбои в его работе и функционировании основных диагностических систем могут привести к выходу из строя всего автомобиля, нерациональному расходу топлива и сильной потери мощности ДВС. Если у вас имеется компьютер бортовой ВАЗ 2110, вам достаточно просто спросить его, что с автомобилем не так, и ваш “электронный” друг тут же выдаст всю подноготную

Не нужно вызывать дорогостоящих специалистов либо подолгу копаться под капотом авто — самодиагностические системы могут сделать все это за нас.

Конечно же, бортовой компьютер ВАЗ 2110 сообщает нам информацию об ошибках в закодированном виде. Вы не увидите текстовое сообщение, информирующее, что именно с вашим автомобилем не так, а лишь цифровой код неисправности. Основная причина данного подхода в том, что размер экрана бортового компьютера сильно ограничен. Но это в действительности не является какой либо проблемой, если у вас есть под рукой справочник с расшифровкой (его легко можно найти также у нас на сайте).

Если ваш автомобиль комплектуется лишь базовым бортовым компьютером ВАЗ-2110, расположенным под спидометром на приборной панели, то режим самодиагностики в нем запускается при помощи одновременного поворота ключа зажигания и удерживания нажатой кнопки сброса суточного пробега. Сразу после этого перед вами должны начать “плясать” все стрелки на приборной панели. Нажав два раза на кнопку сброса, мы переключаемся от версии прошивки, собственно, к информации об ошибках

Если ваш автомобиль снабжен люксовой комплектацией, где штат бортовой компьютер ВАЗ 2110 установлен рядом с блоком САУО (и АМК 211002), режим самодиагностики там включается еще проще, нажатием кнопки “часы” в режиме отображения времени. Если появляется надпись об ошибке — необходимо просто подключить бортовой компьютер ВАЗ 2110 к диагностическому интерфейсу.

Настраиваем бортовой компьютер штат на ВАЗ 2110 на примере базового БК люксовой комплектации. Некоторые полезные приемы.

Несомненно, чтобы полностью охватить все возможности бортового компьютера на ВАЗ 2110, стоит ознакомиться с инструкцией эксплуатации по нему. Мы рассмотрим лишь краткий список некоторых полезных функций, на которые способен бортовой компьютер ВАЗ 2110 штатный. Например, настройка датчика, отвечающего за уровень топлива в баке:

1. 1. Первым делом надо полностью опустошить бачок с бензином в вашем автомобиле. Далее необходимо переключиться в режим выбора топлива, удерживая первую сверху кнопку в правом ряду в течении нескольких секунд. Бортовой компьютер штатный ВАЗ 2110 отобразит на дисплее цифру “0”.
2. 2. В режим торирования переключаемся удержанием на секунду кнопки с изображением автомобиля, о чем бортовой компьютер на ВАЗ 2112 уведомит нас коротким звуковым сигналом. На дисплее теперь загорелась цифра “3”.
3. 3. Заливаете в бензобак 3 л. бензина. Подождав некоторое время, еще раз нажимаем и удерживаем кнопку с изображением авто.
4. 4. Продолжаем наполнять бак бензином до максимальной его емкости. БК сам закончит процедуру торирования и переключится в режим ожидания.
5. 5. Еще проще настроить БК для сигнализации о превышении скорости. Для этого необходимо переключиться в в режим “средняя скорость” и вновь удерживать верхнюю правую кнопку в течении нескольких секунд. Целочисленное цифровое значение выставляется при помощи функциональных клавиш “+” и “-” на панели прибора. Выходим из режима настройки скорости аналогичным образом, как и входили в него.

На легковушках «Десятого семейства» рядом с блоком индикации всегда установлены часы или компьютер. Сейчас такие компьютеры называют «бортовыми компьютерами» (БК). Дисплей компьютера при выключенном зажигании показывает время, но это – не единственная его функция! Перечислим все возможности бортового компьютера на ВАЗ-2112, а инструкция, прилагаемая ВАЗом, нам в этом поможет. С инструкции были скопированы таблицы, которые важны при настройке.

О каком БК идёт речь? Ответ приведён на видео.

Правильная эксплуатация

При правильном подходе, установленный БК не доставит проблем. Однако если он показывать недостоверную информацию, то стоит снять бортовой компьютер и проверить его на исправность. Как снять прибор – понятно. Ведь у него отключаемый разъем, соответственно демонтировать его нужно в обратном порядке. Главное помнить, что это хрупкая вещь и ее можно разбить.

После демонтажа следует проверить целостность пайки и проводов, устранить разрывы. После, поставить устройство туда, где оно стояло до этого и вновь пользоваться исправным прибором.

Штатный бортовой компьютер ВАЗ-2112 инструкция по эксплуатации

На легковушках «Десятого семейства» рядом с блоком индикации всегда установлены часы или компьютер. Сейчас такие компьютеры называют «бортовыми компьютерами» (БК). Дисплей компьютера при выключенном зажигании показывает время, но это – не единственная его функция! Перечислим все возможности бортового компьютера на ВАЗ-2112, а инструкция, прилагаемая ВАЗом, нам в этом поможет. С инструкции были скопированы таблицы, которые важны при настройке.

О каком БК идёт речь? Ответ приведён на видео.

Штатный бортовой компьютер: краткий тур

Внешний вид лицевой панели показан на фото ниже. Нужно запомнить основные клавиши: 1, 2, 3 и 5. Все функции разделены на три группы. Нажимая на кнопку 1, можно пролистывать функции первой группы. То же относится к другим клавишам.

Штатный БК для хэтчбека «Лада-112»

Спрашивается, зачем нужна кнопка 5? Находясь в любой из трёх групп, этой кнопкой задействуют дополнительные функции. Кстати, их число равно двум.

В каждой группе дополнительные функции – разные.

Пример с пролистыванием

Когда зажигание выключено, на дисплее мы видим часы. Попробуем включить зажигание и нажмём клавишу 1. Саму кнопку можно нажимать любое число раз – функции переключаются циклически. Их число равно трём.

Группа функций «Время»

Если нужны дополнительные функции, нажмите на кнопку 5. Мы рассмотрели, как пользоваться штатным бортовым компьютером на ВАЗ-2112, но инструкция подходит для любой «Десятки».

Эксплуатация БК в разных режимах

Выше сказано, как пользоваться БК в режиме «Время». Группа «Время» является первой, но есть ещё две – «Топливо», «Путь». Приводим таблицы для них.

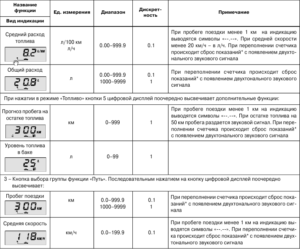

Группа функций «Топливо»

Выше приведена таблица для кнопок 2 и 5.

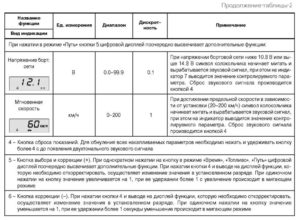

Группа функций «Путь»

Здесь показаны функции, включаемые кнопками 3, 5.

Инструкция по программированию

Будем менять разные настройки. А ещё попробуем включить будильник, поменять яркость подсветки и т.д. Таким образом, программирование компьютера на ВАЗ-2112 к эксплуатации относится тоже.

Настраиваем датчик уровня топлива

Бак сначала остаётся пустым. Включаем функцию «Уровень топлива» (2-5) и жмём кнопку 4 дольше двух секунд. Дальше выполняем шаги:

1. Жмём кнопку 3 в течение одной секунды до появления звукового сигнала;
2. Заливаем в бак три литра топлива. Ждём 10-20 секунд и повторяем шаг 1;
3. Повторяем шаги 1 и 2, пока не зальётся 39 литров.

Задействуем сигнализатор превышения скорости

Нажатиями на кнопку 3 включаем функцию «Средняя скорость». Нажимаем на клавишу 4. Дальше кнопками 5 и 6 устанавливаем требуемые цифры. В завершении нажимаем кнопку 4.

Для выключения опции используйте высокое пороговое значение: 190 или 200 км/час.

Меняем яркость подсветки

Задействуем функцию 1-3 «Время с остановками». Нажимаем кнопку 4. Клавишами 5 и 6 производим регулировку. Нажимаем на кнопку 4.

Будильник

Переходим к опции «Будильник» (дополнительная функция в списке «Часы»). Нажимаем на кнопку 4. Дальше устанавливаем значение часов (клавиши 5 и 6), жмём кнопку 4, устанавливаем значение минут (клавиши 5 и 6). По нажатию кнопки 4 будильник активируется.

Будильник в автомобиле – вещь нужная

Осталось понять, как выключить будильник. Проделайте все шаги до установки значения часов, а дальше нажмите на кнопку 1. Будильник должен выключиться!

Как настроить календарь и часы

Мы дошли до самой сложной главы. Сразу переходим к действиям:

1. Включаем опцию «Часы» или «Календарь» (кнопка 1 или кнопки 1 и 5);

   Опции «Часы» и «Календарь»

2. Жмём клавишу 4;
3. Кнопками 5 и 6 устанавливаем значение часов или дату;
4. Жмём клавишу 4;
5. Кнопками 5 и 6 устанавливаем значение минут или месяц;
6. Снова жмём клавишу 4.

Для быстрой корректировки выполните шаг 1 и шаг 2. Если затем нажать на кнопку 1, показания часов округлятся: было 13:57, а станет 14:00. Или иначе: было 14:05, а станет 14:00.

Выбор нештатного бортового компьютера на ВАЗ-2112

Наш редакционный 2112 с БК Gamma GF 212. Мы им полностью довольны

Самым популярным нештатным БК на ВАЗ-2110 является модель Gamma GF 212.

Его стоимость около 2500 рублей. Установка простая, необходимо просто подключиться к K-линии в диагностическом разъёме и подвести провода питания.

Есть такие полезные функции как продувка свечей и прочее. Мы от себя можем только порекомендовать его среди большого множества представленных на рынке моделей.

Установка будильника

• Нажать кнопку 4 в режиме «Будиль­ник».
• Кнопками 5, 6 установить нужное значение часов.
• Нажать кнопку 4. Кнопками 5, 6 установить нужное значение минут.
• Нажать кнопку 4 для завершения ус­тановки будильника.
• В режиме «Теку­щее время» будет светиться символ будильника (будильник включен).

Выключение будильника

• Нажать кнопку 4 в режиме «Будиль­ник».
• Нажать кнопку 1 для выключения бу­дильника. В цифровых разрядах по­явится «—.—», а в режиме «Текущее время» символ будильника светиться не будет (будильник выключен).

Регулировка яркости подсветки индикатора

При включенных габаритных фона­рях регулировка уровня подсветки производится регулятором освещения шкалы приборов. При выключенных габаритных фо­нарях регулировка уровня подсветки производится программно:

• — нажать кнопку 4 в режиме «Время в пути с остановками». На индикаторе будут высвечиваться все одиночные сегменты (пиктограммы), что является признаком режима регулировки уров­ня подсветки, а в цифровых разрядах будет высвечиваться число, соответ­ствующее уровню подсветки в процен­тах от максимального значения;
• — кнопками 5, 6 установить необхо­димый уровень яркости подсветки; нажать кнопку 4 для завершения режима регулировки яркости.

источник

Обозначения на экране МК

Маршрутный компьютер (МК), показанный на рис., устанавливается в вариантном исполнении вместо часов. МК имеет 15 функций, разбитых на 3 группы. Выбор группы осуществляется кнопками 1, 2 и 3.

В каждой группе функции разделены на основные и дополнительные. Основные функции перебираются по кольцу кнопками 1, 2 и 3. Дополнительные функции перебираются кнопкой 5. При выключенном зажигании компьютер всегда находится в режиме «Текущее время». При снятом аккумуляторе ход часов и все накапливаемые параметры сохраняются не менее 1 мес.

КОРРЕКТИРОВКА ФУНКЦИИ КОМПЬЮТЕРА Коррекция хода часов Нажать кнопку 4 в режиме «Текущее время». По шестому сигналу точного времени нажать кнопку 1, при этом происходит сброс секунд и округление показания часов.

Установка текущего времени (календаря) Нажать кнопку 4 в режиме «Текущее время» («календарь»). Кнопками 5, 6 установить нужное значение часов (дня). Нажать кнопку 4. Кнопками 5, 6 установить нужное значение минут (месяца). Нажать кнопку 4 для завершения установки времени (календаря).

Кликните по картинке для увеличения.

Установка будильника

Нажать кнопку 4 в режиме «Будильник». Кнопками 5, 6 установить нужное значение часов. Нажать кнопку 4. Кнопками 5, 6 установить нужное значение минут. Нажать кнопку 4 для завершения установки будильника. В режиме «Текущее время» будет светиться символ будильника (будильник включен).

Выключение будильника

Нажать кнопку 4 в режиме «Будильник». Нажать кнопку 1 для выключения будильника. В цифровых разрядах появится «—.—», а в режиме «Текущее время» символ будильника светиться не будет (будильник выключен).

Регулировка яркости подсветки индикатора

При включенных габаритных фонарях регулировка уровня подсветки производится регулятором освещения шкалы приборов. При выключенных габаритных фонарях регулировка уровня подсветки производится программно: — нажать кнопку 4 в режиме «Время в пути с остановками». На индикаторе будут высвечиваться все одиночные сегменты (пиктограммы), что является признаком режима регулировки уровня подсветки, а в цифровых разрядах будет высвечиваться число, соответствующее уровню подсветки в процентах от максимального значения; — кнопками 5, 6 установить необходимый уровень яркости подсветки; — нажать кнопку 4 для завершения режима регулировки яркости.

Тарирование датчика уровня топлива

Для проведения коррекции необходимо слить весь бензин из бака. Нажать и удерживать кнопку 4 более 2 с в режиме «Уровень топлива». На индикаторе появится мигающая цифра «0». Нажать и удерживать кнопку 3 в течение 1 с до появления звукового сигнала подтверждения. После этого на индикаторе появится мигающая цифра «3». Залить в бензобак с помощью мерной емкости 3 л бензина, выждать время, необходимое для успокоения датчика уровня топлива, нажать и удерживать кнопку 3 1 с до появления звукового сигнала подтверждения. Продолжить эту процедуру до максимального значения 39 л, после которого компьютер автоматически выходит из режима.

Установка сигнализатора превышения скорости

Нажать кнопку 4 в режиме «Средняя скорость». Кнопками 5, 6 установить требуемый порог скорости. Нажать кнопку 4 для выхода из установки сигнализатора превышения скорости.

Похожие:

Штатный бортовой компьютер ваз 2113 2114 2115 (обозначения, инструкция)

Что из себя представляет бортовой компьютер ВАЗ 2110?

Пошаговая инструкция по самостоятельной замене тормозных колодок

Инструкция на штатный бортовой компьютер ВАЗ 2110 2111 2112

Автор. Специалист по ремонту автомобилей и автоэлектроники. Более 15 лет специализируюсь на установке и настройке бортовых компьютеров, парктроников и другой электроники.

Эксплуатация компьютера

Современные модели имеют около 500 функций. Все они схожи между собой, но чтобы освоить БК, нужно изучить инструкцию, которая идет к каждому устройству. Интенсивнее всего инструкция осваивается внутри автомобиля, когда перед вами работает дисплей компьютера. Самым важным разделом будут значки и команды – к ним нужно отнестись серьезно, так как они будут сообщать вам о критическом состоянии мотора и его системах.

Кнопок на БК обычно немного, поэтому вряд ли с этим возникнут проблемы. В зависимости от модели, которую вы решить установить, количество клавиш и функций будет отличаться, но их можно разбить на несколько разделов:

• Тех. обслуживание. С помощью этой группы создаются команды от замены фильтра или смазки до прохождения следующего технического осмотра.
• Системные ошибки. Группа отвечает за вывод ошибок на дисплей. Увидев код, вам нужно будет взять инструкцию и найти его, чтобы узнать причину.
• Диагностическая группа. Здесь можно получить информацию почти обо всех параметрах, а также состоянии рабочих органов и узлов автомобиля. Также через БК можно дать команды этим агрегатам. К примеру, можно задать предпусковой прогрев – это актуально в зимнее время года.
• Маршрутизатор. Сюда входят такие полезные данные, как черный ящик; остаток топлива в баке; расход топлива в разных режимах; средняя скорость.

Модели и цены на БК ВАЗ 2110

Самый простой БК Штат КП 001 стоит 5800 рублей и выполнен вместе с цифровой панелью приборов. Установка и регулировка прибора предельно проста, как и функции, которыми он располагает. Кроме тех, которые мы перечислили, Штат позволяет выполнять плазменную сушку свечей, делает напоминания о сроках прохождения ТО и еще некоторые несложные задачи.

Также определенной популярностью у владельцев десяток пользуются компьютеры Гамма GF серии 312. Он уже напоминает современный компьютер, правда качество графики — монохромное. Несмотря на это прибор выдает массу информации — начиная от самых простых, часов, термометра и будильников, заканчивая довольно широким диагностическим центром и многофункциональным маршрутным компьютером и выдает информацию о режимах работы двигателя.

Диагностирует прибор практически все узлы, в которых есть датчики — это и система зажигания, система впрыска, дроссельная заслонка, словом, все параметры плюс коды ошибок будут выданы водителю, после чего ошибки могут быть стерты и лампа Check Engine оставит вас в покое надолго.

Потратив совсем небольшую сумму и от силы полчаса времени на установку и настройку прибора, каждый сможет держать руку на пульсе своего автомобиля в реальном времени и в режиме диагностики. Удачных и безопасных всем дорог!

Отличия между инжектором и карбюратором

Бортовые компьютеры для Ваз 2110

На самом деле инжектор практически ничем не отличается от карбюратора. У них почти вся конструкция одинакова.
Однако если считать, что замена карбюратора инжектором не принесет никакой пользы, то это не так.Рассмотрим преимущества инжектора:

​ Если в автомобиле появились какие-то неполадки, то найти их можно будет всего за несколько минут.

• ​ Даже на холостых оборотах двигатель работает так, как нужно. И зимой завести автомобиль можно без проблем, не прогревая предварительно двигатель.
• ​ И в целом машина ездит гораздо лучше. При этом она тратит намного меньше топлива, если сравнивать ее с карбюраторной моделью.
• ​ Периодически карбюратор следует чистить и регулировать, в то время как инжектор не требует почти никакого вмешательства.

Комплект для инжектора Ваз 2110

Обычно новый инжектор(см.ВАЗ 2110: промывка инжектора своими силами) работает длительное время. И даже если он по каким-либо причинам ломается, то его можно отвезти в автосалон, где ремонт будет произведен бесплатно, так как он будет на гарантии.
Если же сломан какой-то датчик, то заменить его можно за считанные секунды. Да и стоят такие детали недорого.

Недостатки инжектора

Комплект инжектора Ваз 2110

К основным недостаткам инжектора относят:

​ Катализатор, который располагается на расстоянии 0,1 м над землей.
