Тдт-55: технические характеристики, устройство конструкции, стоимость

Трелевочный трактор ТДТ-55. История создания

Длительное время трактора более ранних версий, выпускаемые Онежским тракторостроительным заводом, использовались для реализации самых разных задач. Но при этом ТДТ-40 и его модификации уже в начале 60-х годов прошлого века перестали удовлетворять большинству требований. Именно это послужило основным толчком к созданию ТДТ-55.

Головной конструкторской организацией ОТЗ была спроектирована концептуально новая модель техники данного типа – ТДТ-55. В 1962 году модель прошла полностью успешно все государственные испытания. Уже к 1964 году производство ТДТ-55 было поставлено на конвейер. Основной задачей трактора являлась трелевка леса. Объем хлыста для нормальной транспортировки должен составлять 0.6 м2.

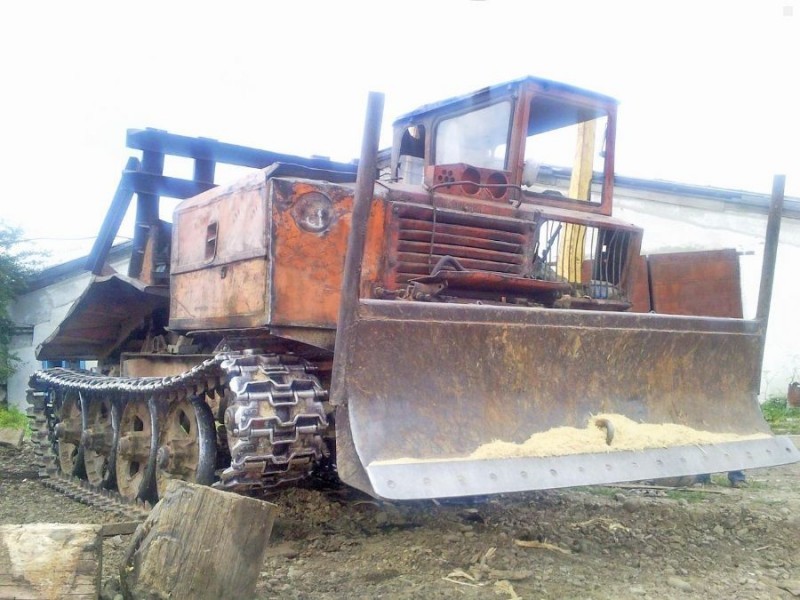

Базовая модель трактора ТДТ-55

Разработки данной модели трактора начались ещё в 1950-ом году. В качестве базы для разработки нового трактора выступила машина Т-49. Основной поставленной перед конструктором задачей было максимальное расширение функционала новой машины. Главной отличительной особенностью ТДТ-55 от своего предшественника – ТДТ-40 – являлась большая производительность, надежность. В целом конструктора добились реализации поставленной перед ними задачи.

Трактор ТДТ-55 технические характеристики

ТДТ-55 — трелевочный трактор на гусеничном ходу третьего тягового класса. Машина использовалась для транспортировки леса в местах с плохой проходимостью и на слабонесущих грунтах. Техника также применялась на вспомогательных работах, таких как выравнивание комлей, окучивание хлыстов, подготовка волоков и транспортировка. Специалисты признают ТДТ-55 лидером в области лесного хозяйства. Тем не менее, машина использовалась и на других производствах, даже в промышленности.

Двигатель

На тракторах ТДТ-55 устанавливались двигатели трех моделей:

• СМД-14БН;
• СМД-18Н;
• Д-245 (на самых поздних модификациях).

Это были четырехтактные четырехцилиндровые силовые агрегаты с турбонаддувом или без него. Двигатели СМД-18 отличались сложным устройством и обслуживанием, поэтому преимущественно переоборудовались в СМД-14. Для корректировки работы на силовых агрегатах меняли поршневую группу и цилиндры. Топливный насос высокого давления перенастраивали, а турбину снимали за ненадобностью. На лесохозяйственных заготовках использовалось низкокачественное топливо, поэтому в турбонаддуве не было нужды. Двигатели СМД отличались малым периодом межремонтной работы, поэтому впоследствии были заменены на более продуктивные Д-245.

Стандартный мотор трактора ТДТ-55 выдавал 95 л.с./70 кВт мощности. Удельный расход топлива составлял 227 г/кВт*ч. С помощью мотора создавалось номинальное тяговое усилие лебедки на нижних канатах, равное 6770 кгс. Для облегчения пуска дизеля в холодное время использовался пусковой двигатель марки П-10УД, оснащенный редуктором.

Трансмиссия

На ТДТ-55 устанавливалась механическая пятиступенчатая коробка передач с одной задней передачей. Коробка не синхронизированная, оснащалась фиксатором против включения/выключения скорости при опущенной педали сцепления. КПП крепилась на двигатель.

Сухое однодисковое сцепление оборудовалось парой трения типа «сталь по феродо» и фронтальным тормозком. Для повышения комфорта управления машиной и снижения утомления оператора на сцепление устанавливалась гидравлическая система усиления.

В трактора ТДТ-55 предусматривалось наличие вала отбора мощности для привода лебедки. Карданная передача выполнялась из трех эластичных элементов с каждой стороны и соединяла КПП и задний ведущий мост. Скользящая втулка в устройстве предотвращала деформацию и облегчала ремонт трактора ТДТ-55.

Задний мост представлял собой коническую передачу, две сухих фрикционных муфты типа «сталь по стали», две конечные передачи и два ленточных тормозных механизма плавающего типа. Трансмиссия обеспечивала ТДТ-55 движение в скоростных пределах 2,9-12,8 км/ч.

Гидросистема

Гидравлическая система имела двухконтурное устройство с единым баком. В нее входила:

• система управления движением, работающая от насоса НШ-10 с трехсекционными усилителями и трубопроводами. Первая секция предназначалась для снижения усилия при включении сцепления, вторая и третья — для облегчения поворота. Эффективность системы позволяла выполнять перечисленные действия пальцем одной руки.
• система управления рабочими органами, основанная на использовании насоса НШ-50, гидрораспределителя, гидроцилиндров и трубопроводов. Первая секция управляла бульдозеров, вторая — трелевочным щитом.

Максимальное тяговое усилие лебедки ТДТ-55 составляло 76,5 кН. Максимальное давление в гидросистеме — 14,5 МПа.

Рабочее оборудование

Рабочие органы трактора ТДТ-55 в стандартной комплектации включали:

• бульдозерную навесную систему;
• трелевочный щит;
• реверсивную лебедку с тросом диаметром 19-21 мм и длиной 40 метров. На тросе предусматривались чокеры в количестве до 25 штук.

Устройство прочих систем

Топливная система трактора состояла из двух компонентов: главной и резервной. Главная работает постоянно, обеспечивая подачу топлива. Резервная используется в случаях, когда главная система отключается или не справляется с задачей, например, если нужна дополнительная мощность.

Трактор ТДТ-55 установлен на жесткой сварной раме и имеет переднемоторную компоновку. К основным достоинствам машины относится маневренность и проходимость. Сравнительно небольшие габариты сделали трактор подвижным, а высокий дорожный просвет позволяет без труда преодолевать препятствия.

Габаритные размеры

• длина — 5800 мм;
• ширина — 2357 мм;
• высота по кабине — 2560 мм;
• колея — 1690 мм;
• дорожный просвет — 555 мм;
• удельное давление на грунт в усредненном значении — 0,044 МПа;
• ширина гусеничной цепи — 440 мм;
• ширина толкателя — 2240 мм;
• конструкционная масса — 9200 кг;
• эксплуатационная масса — 9600 кг.

Получите выгодное предложение от прямых поставщиков:

Основные неисправности и ремонт

Многие владельцы отмечают ремонтопригодность этих машин и взаимозаменяемость деталей. На форумах есть большое количество фото об их переоборудовании.

Последовательность проведения основных ремонтных работ приведена в инструкции по эксплуатации.

Если мотор не заводится, то вот что могло привести к этому:

Нехватка дизеля или моторного масла;
В топливный или воздушный фильтр попала грязь;
Система зажигания вышла из строя;
Карбюратор не правильно смешивает топливо и воздух.

Если от гусеничного трактора идет чрезмерная вибрация, то необходимо проверить следующее:

Есть ли топливо и масло;
Затянуты ли все болтовые соединения;
Правильно ли агрегатировано навесное оборудование;

Особое внимание необходимо обратить на гусеницы. Они отвечают за передвижение трактора ТДТ 74 и подвержены воздействию больших нагрузок./p>. Поэтому следует один раз в 3 месяца проводить их обслуживание

Поэтому следует один раз в 3 месяца проводить их обслуживание.

Технические характеристики трактора ТДТ 55

• Общий вес трактора достигает примерно 9.6 тонн.
• Дорожный просвет- 555 миллиметров.
• Ширина гусеницы — 440 мм.
• Вес трактора довольно большой, однако это практически никак не сказывается на уровне давления гусениц на грунт, ведь давление достигает не более 0.45 Мпа. Это отличный показатель, который лишний раз демонстрирует то, насколько удобно использовать этот трактор в любых условиях.
• Максимально допустимая скорость передвижения составляет 13 км\ч. Некоторые модификации этого трактора могут ездить с более высокой скоростью.
• Топливный бак можно назвать достаточно вместительным. Его ёмкость — 140 литров. Этого хватит для того, чтобы тракторист мог надолго забыть о необходимости выполнять дозаправку.
• Тяговое усилие — 3000 кгс.

Конструктивные особенности ТДТ 55

Основа трактора ТДТ 55 — это жёсткая сварная рама. Он относится к рамам коробочного типа. Для того, чтобы полностью защитить все части трансмиссии, а также двигателя, рама оборудована специальными листами. Речь идёт об откидных листах, которые соединены с лонжеронами при помощи болтов. С поперечинами они тоже соединяются болтами.

Несмотря на высокий уровень устойчивости к всевозможным загрязнениями, раму трактору нужно периодически чистить как от остатка древесины, так и от грязи.

Расположение рамы трактора ТДТ 55

Рама с водителем расположена на раме. Она располагается асимметрично. Водитель не только управляет трактором, но и исполняет функции оператора навесного оборудования. Так как кабина достаточно хорошо изолирована, то во время работы трактористу ничего не мешает. Огромная площадь остекления позволила создателям трактора добиться отличного уровня обзора. Тракторист без особого труда может полностью контролировать пространство вокруг трактора, поэтому ни о каких авариях и других несчастных случаях не идёт и речи.

Эта модель оборудована мощным вентилятором, а также отопителем. Это означает, что работать на ТДТ 55 можно как во время жары, так и при достаточно низкой температуре воздуха, что особенно актуально для многих регионов России, где наблюдаются резкие температурные перепады.

Управление ТДТ 55

Управление трактором сделано предельно простым, ведь эта модель часто используется на удалённых участках леса. В конструкции можно найти совсем немного электрооборудования, поэтому беспокоиться о постоянных поломках точно не придётся.

Движение этого трактора можно регулировать при помощи всего лишь двух рычагов. Они нужны как для торможения, так и для осуществления поворотов.

Также конструкция предусматривает несколько педалей: педаль для подачи топлива, а также педаль для включения сцепления. Они работают достаточно плавно, поэтому тракторист не будет испытывать неудобство во время управления ТДТ 55. Купить этот трактор можно по куда более низкой цене, чем у конкурентов. Кроме этого, запчасти для ТДТ 55 тоже стоят совсем немного, да и ломается он чрезвычайно редко.

Непосредственно возле кабины находится и двигатель (дизельный). В разные годы эта модель комплектовалась разными двигателями, однако самыми популярными можно назвать CМД 14H и СМД 18H-0, хотя их уже нельзя назвать достаточно современными. Зато они очень надёжные.

Отдельного внимания заслуживает трансмиссия. Эта модель оснащается сухим сцеплением с несколькими дисками. Сцепление имеет как гидроусилитель, так и фронтальный тормоз, поэтому управлять трактором предельно легко и просто.

В качестве коробки передач выступает пятиступенчатая КПП (несинхронизированная). Она оборудована специальным фиксатором для включения передачи в случае не нажатой педали сцепления.

Сфера использования ТДТ 55

Трактор ТДТ 55 используется как для трелевочных работ, так и в качестве пакетирующей машины. Он способен выполнять все возложенные на него задачи без лишних проблем, поэтому трактористы с большим опытом работы предпочитают именно ТДТ 55 многим другим аналогичным моделям.

Иногда его используют и при сучкорезных работах, а также в качестве землеройной машины.

Неспроста на рынке практически невозможно найти другую такую же надёжную и долговечную модель трактора, как ТДТ 55. Цены на запчасти — это отдельная тема для разговора, ведь найти их не составит труда, а стоимость запчастей оценят даже самые экономные покупатели.

Универсальность и надёжность сделали ТДТ 55 одной из самых известных отечественных моделей как на просторах России, так и в странах СНГ.

Опыт эксплуатации трелевочного трактора ТДТ-55. Достоинства и недостатки

Эксплуатирующие трактора ТДТ-55 обычно выделают следующие достоинства данной техники:

• простота ремонта – большинство даже серьезных поломок при наличии инструментов можно устранить прямо «в поле»;
• надежность – в силу простоты своей конструкции сами поломки происходят крайне редко;
• неприхотливость к качеству топлива – устанавливаемые двигателя абсолютно не чувствительны к качеству дизеля, трактор может работать на любом топливе;
• доступность запчастей – несмотря на снятие модели с производства приобрести все необходимое для ремонта очень просто (причем как новые детали, так и с разборки);
• невысокая стоимость;
• функциональность.

С учетом соотношения цены, многофункциональности и надежности ТДТ-55 недостатки найти достаточно сложно. Но при критическом взгляде на данную модель можно уверенно выделить следующие минусы:

• недостаточная комфортабельность кабины водителя;
• даже с учетом гидроусилителя необходимо прикладывать 30-40 Н к педали для её нажатия;
• приборная панель ограничивает обзор из кабины;
• при движении на некоторых моделях выходят пальцы из траков.

Но, по отзывам владельцев, эксплуатирующих ТДТ-55 непрерывно, поломки в основном случаются из-за фактора чисто физического. При всех достоинствах у данного трактора имеются свои слабые места в конструкции. В первую очередь это касается отдельных узлов:

• сцепления;
• коробки переключения передач;
• пускового двигателя;
• «паразитная» шестерня под крышкой лобовины;
• если выжимной подшипник становится разболтанным – возникает биение вала;

шатунов – необходимо обязательно подбирать их по весу, разбежка при этом должна быть минимальной;

• рычаги и балансиры;
• манжеты главной передачи

Особые сложности обычно возникают именно при снятии КПП. Так как это подразумевает демонтаж большого количества механизмов. Что соответственно увеличивает сложность самого ремонта, а также количество затрачиваемого на него времени. Фактически, именно это является главным минусом – необходимость отсоединения множества деталей при ремонте.

Например, при замене манжеты главной передачи, которая течет на тракторах с большим пробегом достаточно часто, необходимо обязательно осуществлять съем всего заднего моста целиком. В некоторых случаях возможно обойтись без снятия моста – достаточно отсоединить крепящие болты с обеих сторон. Требуется помощь напарника.

При приобретении запасных частей необходимо обращать внимание на следующие моменты:

• по возможности стоит отказаться от покупки продукции «no name» — желательно отдавать предпочтение «Кировград» и «Винница»;
• вес – особенно это касается многокомпонентных деталей, где требуется сбалансированная работа.

Оптимальным решением будет приобретение деталей снятых с утилизированной техники. В большинстве случаев они является в разы более качественными, чем приобретенные в магазине, новые.

Устройство

Благодаря мощной раме и полужесткой подвеске, а также используемой в тракторе гидравлике и ВОМ, техника стала применяться в различных отраслях народного хозяйства.

Схема погрузочного устройства

Трактор ТДТ-55 используется для выполнения следующих работ:

• валки и трелевки леса;
• лесохозяйственных;
• геологоразведывательных;
• бесчокерной трелевки;
• в качестве сучкореза;
• землеройных;
• дорожных;
• погрузочных;
• строительных;
• для валки и пакетирования и т. д.

Силовая установка

Рядная четырехцилиндровая дизельная установка обеспечивает трактору производительную мощность от 62 до 130 л. с. (в зависимости от марки двигателя:СМД-14БН — 62 л. с., СМД-18Н-01 — 100 л. с., Д-245 — 120 или 130 л. с.). Топливная система продублирована (на случай поломки) и работает от разных насосов. Дизельный мотор запускается от карбюраторной бензиновой пусковой установки П-10УД (размещенная снаружи), которая, в свою очередь, приводится в действие одним из двух способов:

• вручную;
• от электростартера.

Сам двигатель (дизель) установлен возле кабины и закрыт двумя капотами, один — со стороны кабины, второй — снаружи.

Электрика

Конструкция содержит генератор переменного тока с выпрямителем и регулятором тока. Подзаряжающаяся от генератора аккумуляторная батарея для запуска электростартера и питания плафона в кабине и фар (2 спереди и 1 сзади + задний поворотник).

Трансмиссия и ходовая

Рама трактора состоит из двух лонжеронов, соединенных приваренными трубами. Подвеска подрессоренная пружиной, рычажно-балансирная. Днище трактора закрыто, защищено от возможных повреждений механизмов при столкновении с камнями и т. д. На малых балансирах закреплены катки. Гусеница состоит из литых звеньев с плавающими пальцами, ее натяжка осуществляется при помощи специального винтового механизма с пружинами.

Схема трактора ТДТ-55

Трансмиссия состоит из коробки переключения передач (5+1), сухого двухдискового сцепления, системы ленточных тормозов, фрикционов, конечного редуктора и заднего моста. Окончание трансмиссии (задний мост) может переходить в ВОМ.

Кабина и управление

Гусеничный трактор ТДТ-55 укомплектован одноместной кабиной, снабженной обогревателем и вентилятором, что называется — на все случаи жизни. Круговой обзор, доступ к дизельному двигателю прямо из кабины, наличие стеклоочистителей (переднего автоматического и заднего ручного).

Схема приводов управления главной передачей

Управление трактором рычажно-педальное, с участием гидравлической системы, которая облегчает не только управление движением трактора, но и управление всевозможным функциональным оборудованием, которое может быть установлено.

Гидравлическая система

Гидравлическая система представлена двумя контурами, питающимися из одного источника (резервуара). Первый контур нагнетает масло насосом НШ-10 и подает его в трехсекционный гидроусилитель и служит для управления движением трактора (сцепление и фрикционы).

Второй контур состоит из:

• масляного гидронасоса НШ-50;
• четырехпозиционного гидрораспределителя клапанно-золотникового типа на 2 секции;
• гидравлических цилиндров.

Предназначение контура — управление функциональным оборудованием, установленным на трактор ТДТ-55. Водитель управляет механизмами непосредственно из кабины.

Цена

Тщательно продуманные конструкторские решения людей, которые разрабатывали эту машину, применение добротных материалов в сочетании с экономичностью и простотой производства, явились залогом неизменного спроса на эту машину.

Сегодня он снят с производства, как морально устаревшая модель. Однако, в условиях отсутствия дорог, в густой тайге и болотистой тундре он пользуется заслуженной популярностью.

Важно! Цены на трактора варьируются. Машины не на ходу, требующие ремонта обойдутся дешевле: 400-700 тысяч рублей

А вот прошедшие капитальный ремонт значительно дороже. Стоят они 1200-1800 тысяч рублей.

Большое влияние на уровень цены оказывает место продажи. В степных районах нашей страны, цены на ТДТ-55 на много ниже.

И в заключении. Несмотря на то, что время ТДТ-55 уже ушло, он по-прежнему в строю и честно выполняет свою работу.

Устройство

Двигатель

Мотор на тракторе стоит дизельный, четырехтактный, рядный, с четырьмя цилиндрами, турбонаддувом и жидкостным охлаждением. На более современных агрегатах использовался дизель Д-245, а ранние модели оснащались двигателем СМД-18Н-01 или СМД-14БН. Он расположен в передней части рамы.

Топливных систем у данной модели две: основная и резервная. В обычном режиме работает основная система, подавая горючее в камеру сгорания. Но при ее поломке или засоре, а также потребности в добавочной тяге сразу включается запасная система. С ее помощью сломавшийся трактор сможет доехать до мастерской.

Трансмиссия

Сцепление (с двумя дисками, сухого типа) находится в картере дизельного маховика, к которому крепится коробка передач. Имеется фронтальный тормоз. При включенной муфте сцепления срабатывает специальный механизм блокировки, который не дает переключать передачи. Всего у данной модели передних передач имеется пять, задняя – одна.

Ходовая часть

Подвеска у трактора рычажно-балансирного типа, она подрессоривается с помощью пружины. Она упруго связывает тракторную раму и опорные катки, вследствие чего смягчаются удары и толчки. На направляющем колесе имеются механизм кривошипного типа, который позволяет менять натяжение у тракторной гусеницы, а также амортизатор, защищающий ходовую часть от перегрузок (если в гусенице что-то застрянет).

Схема трактора ТДТ-55

1 — трактор ТДТ-55; 2 — рама; 3 — стрела; 4 — опорные катки; 5 — гидроцилиндр; 6 — нижняя поворотная челюсть; 7 — механизм поворота челюсти; 8 — верхняя подвижная челюсть; 9 — крышка кабины; 10 — защитный козырек; 11 — механизм поворота стрелы; 12 — основной гидроцилиндр; 13 — вспомогательный гидроцилиндр;
14 — кожух трансмиссии.

Рулевое управление

Для выключения муфты сцепления (когда требуется остановить машину или переключить передачу) служит специальная педаль, находящаяся на полу. Привод управления этой муфтой соединен с гидравлическим усилителем, облегчающим управление.

Для переключения передач используется рычаг, который можно закрепить в шести положениях. Для поворота влево или вправо служат два рычага, которые также возможно зафиксировать.

Для управления лебедочным приводом и валом отбора мощности служит отдельный рычаг, который может включать привод, выключать его или находиться в нулевом положении.

Гидравлика

Гидросистема представлена двумя раздельными контурами, объединенными одним резервуаром. Первый контур управляет движением машины, облегчая ее поворот и выключение сцепления. Он содержит гидравлический усилитель, содержащий три секции, а также насос типа НШ-10.

Второй контур, состоящий из насоса НШ-50, гидроцилиндров и клапанно-золотникового гидравлического распределителя с двумя секциями, предназначен для управления рабочими механизмами. Позиций у золотников гидрораспределителя четыре. Управляются они на расстоянии, из кабины.

Электрика

Имеется генератор переменного тока, оснащенный регулятором напряжения и выпрямителем на 12 вольт и аккумуляторная батарея стартерного типа емкостью 75 А·ч. Электрические двигатели вентиляторов имеют мощность 15 кВт. Есть две передние и одна задняя фары, задняя поворотная фара, плафон в кабине, две лампы (одна переносная, вторая — закрепленная над приборным щитком).

Кабина

Кабина не может похвастаться большим размером, она одноместная, зато имеет неплохой обзор и хорошо изолирована. Внутри есть вентилятор и обогреватель, а также стеклоочиститель. Лобовое и правое окно открываются, фиксируясь. Сиденье регулируется по высоте и закрепляется стопорной гайкой.

Технические характеристики

Технические характеристики трелевочного трактора ТДТ 55:

Характеристики	Показатели	Ед. измерения
Тип двигателя	СМД-18Н-01, СМД-14БН, Д-245
Для двигателя СМД-18Н-01:
Мощность (эксплуатационная)	70	кВт
Расход горючего (удельный)	227	г/кВт*ч
Для двигателя СМД-14БН:
Мощность (эксплуатационная)	58,8	кВт
Расход горючего (удельный)	218	г/кВт*ч
С двигателем СМД-18Н-01 или СМД – 14БН:
Скорость движения вперед	2,89-12,8	км/ч
Скорость движения назад	2,69	км/ч
Давление на грунт (удельное)	44	кПа
Частота вращения	1800	об/мин
Вес (эксплуатационный)	9,6	т
С двигателем Д-245:
Скорость движения вперед	3,53-15,65	км/ч
Давление на грунт (удельное)	40	кПа
Мощность двигателя (эксплуатационная)	73,6	кВт
Частота вращения	2200	об/мин
Расход горючего (удельный)	229	г/кВт*ч
Скорость движения вперед	3,53-15,65	км/ч
Вес (эксплуатационный)	9,3	т
Общие параметры:
Объем резервуара для горючего	140	л
Усилие лебедки (максимум)	76,5	кН
Размер колеи	1,69	м
База	2,31	м
Ширина гусеницы	0,44	м
Просвет	0,555	м
Ширина	2,357	м
Высота по кабине	2,56	м
Длина	5,85	м

Инструкция к эксплуатации

Покупая любую технику, стоит изучить руководство (инструкцию) по ее эксплуатации. Данный документ имеет следующие разделы:

• Устройство гусеничного трактора.
• Технические характеристики трелевщика.
• Обкатка двигателя.
• Техническое обслуживание.
• Устранение неполадок.

Обкатка

Эта процедура необходима, так как предназначена продлить срок эксплуатации и двигателя, и самого трактора в целом. Обкатка начинается с низких оборотов двигателя (без нагрузки) с постепенным наращиванием мощности.

Длится обкатка 8-10 часов, на протяжении которых машина испытывается.

Проверяются скорости, сцепление, тормозная система и т. д. Движущиеся и вращающиеся детали притираются друг к другу. По окончании приработки необходимо полностью заменить моторное масло на новое.

Техническое обслуживание

Перечислим основные моменты:

• следим за чистотой трактора, очищаем от грязи, масла и т. д.;
• регулярно, через каждые проработанные 100 моточасов меняем моторное масло (рекомендовано М-10Г2к);
• регулярно, через каждые проработанные 1000 часов меняем трансмиссионное масло (ТАП-15в);
• отправляя на длительное хранение гусеничный трактор не забываем слить рабочие жидкости (масла и топливо).

Основные неисправности и способы их устранения

Не будем вдаваться в излишние подробности, перечислим несколько причин, которые не дают запуститься мотору (полный перечень неполадок со способами их устранения указан в инструкции):

• Топливные баки дизеля и пускателя пусты;
• Уровень масла ниже нормы;
• Топливо не соответствует качеству;
• Сломался или засорился ТНВД;
• Проблема с фильтрами (масляными и воздушными);
• Проверьте систему зажигания пускового карбюраторного двигателя, возможно вышла из строя свеча, магнето, шланги;
• Карбюратор пускателя требует ремонта или замены;
• Аккумулятор разрядился (электростартер не запускается);

Что представляет собой лебедка

Лебедка на этом тракторе относится к трелевочному оборудованию. По типу она реверсивная, с одним барабаном. Для управления ею установлен ВОМ, соединенный с КПП через отдельный промежуточный редуктор.

Лебедка имеет ленточный тормоз, который управляется через специальный механизм посредством рычага, находящегося в кабине.

Во время работы лебедка управляется двумя механизмами:

• рычагом включения и обратного хода лебедки;
• рычагом управления муфтой лебедки.

Диаметр применяемого троса лебедки – 19-21 мм. В барабане умещается 40 метров троса. Максимальное усилие, которое может развивать лебедка, — 76,5 кН. Тяговое усилие, развиваемое лебедкой на нижних витках каната, составляет 66 кН (или 6 770 кгс).

Все оборудование лебедки, включая ВОМ, требует постоянного ухода из-за повышенной нагрузки на эти агрегаты. Основной – это регулярная и тщательная смазка агрегатов согласно имеющейся схемы. Также надо постоянно очищать все это оборудование от грязи и щепок.

Не лишним будет изучить инструкцию по управлению лебедкой трактора ТДТ-55, из которой можно более подробно узнать ее технические характеристики.

Видео обзор

Обзор заготовки леса трактором ТДТ-55

Обзор трелевки древесины трактором ТДТ-55

Евгений, 39 лет:

«Работаю трелевщиком в Тайге, на ТДТ-55 езжу уже лет 7. Проходимость машины отличная — и по болотам, и по Тайге, и по песчаникам — прет в заданном направлении безотказно. Скорость до 15 км/час в груженом виде. Гидравлика сильно упрощает жизнь — не надо тратить сил на управление. Поломки бывали, с насосами спасал второй контур — я спокойно доползал к пункту назначения. Запчасти всегда можно достать, с ремонтом проблем не возникало.»

Олег, 42 года:

«Отличная функциональная машина, просто незаменима в строительстве и при прокладке дорог. В нашей строительной компании именно такая имеется. Очень надежная техника, простая в управлении и неприхотливая. Ремонт недешевый, но окупается быстро.»

Основные неисправности и способы их устранения

Наименование неполадки	Вероятная причина	Метод устранения
Увеличение уровня масла в картере двигателя	Подтекание или течь масла через уплотнение валов гидронасосов	Замените уплотнение
Пробуксовывает сцепление	Разрегулировано сцеплениеЗамаслились фрикционные накладки дисков	Отрегулируйте сцеплениеРазберите сцепление и промойте диски
При переключении передач слышен скрежет шестерён	Сцепление выключается не полностьюЗамаслилась или износилась накладка тормозка	Отрегулируйте сцеплениеПромойте диски тормозка или наклепайте, вместо изношенной накладки, новую
Самопроизвольно выключаются передачи	Разрегулирован механизм блокировкиОслабли или поломались пружины фиксаторов. Чрезмерный торцевой износ шестерён или фиксаторов	Отрегулируйте механизм блокировкиЗаменить деталь, вызывающую неисправность
Коробка передач греется	Недостаточный уровень масла	Долейте масло до верхней метки «КП» на маслоизмерителе. При утечке масла, устраните её причину
Трактор уводит в сторону	Замаслились диски муфт поворотаИзносились дискиОслабли пружины муфт поворотаНеравномерное натяжение гусениц	Произведите промывку дисков. Устраните причину попадания масла в отсек бортфрикционовДополнить пакет дисков до 87 ммЗамените пружиныОтрегулируйте натяжение гусениц
Не работает гидроусилитель (в гидросистеме нет давления или оно недостаточно)	Отсутствие или недостаточный уровень масла в бакеНегеметичность предохранительного клапанаНеисправность насоса или его приводаНеполный возврат золотников в нейтральное положение	Долейте масла в бакРазберите. Проверьте состояние и промойте предохранительный клапан, после установки на место отрегулируйте по манометруПроверитьПроверьте состояние и при необходимости замените возвратные пружины и сухари золотников
