Болезни АКПП Ситроен С4 Al4

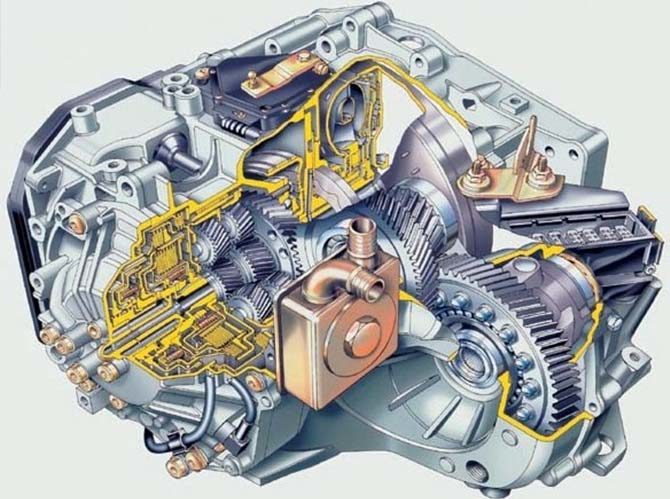

Самой проблематичной является коробка Al4. Особенно, когда автовладельцы не слушают советов опытных механиков.

Часто на СТО пригоняют автомобиль со словами: «Всю жизнь гонял в обычном режиме, и она всегда ездила. А тут отказалась переключать скорости».

Симптомами служат аварийный сигнал и вывод слов на дисплей «gearbox faulty» при переключении кулисы передач из положения «Парковка» в «Движение назад» или «Вперед».

А причиной может стать слишком сильная мойка авто, заводской брак коммутатора, износ контактной пластины, либо неквалифицированный предыдущий ремонт АКПП, из-за чего трос кулисы выскочил кронштейна крепления.

Какие АКПП устанавливались на Ситроен С4

Ситроен С4 был выпущен производителем в 2004 году впервые. С 2008, а также в 2016 годах претерпел рестайлинг. До 2008 года этот тип транспортного средства можно было увидеть с автоматической коробкой передач AL 4. Этот тип автомата является самым проблемным.

Этот тип коробки был создан компанией Renault. Официальное название получил DP0. А AL4 стали называть эту коробку уже после прихода на конвейер транспортных средства Пежо и Ситроен.

Этот тип АКПП устанавливался на такие авто, как:

• Peugeot 206, 207, 307;
• Ситроен С2, С3, С4.

После рестайлинга Ситроен С4 получил шестиступенчатую коробку передач от японского производителя Aisin. Это известная компания, которая прославила свое имя не убиваемыми автоматами. А также на некоторые модели устанавливались роботизированные коробки.

Внимание! Автомобиль рассчитан на спокойную езду без рывков и холодных стартов в зимнее время. Вовремя проведенная смена трансмиссионной жидкости увеличит жизненный ресурс автомата.. Какие модификации АКПП и в какой год были установлены на Ситроен С4 читатель может узнать из следующей таблицы

Какие модификации АКПП и в какой год были установлены на Ситроен С4 читатель может узнать из следующей таблицы.

Трансмиссия

Жаль, что базовые версии Ситроен С4 с 1.4 и 1.6 VTi имеют лишь 5-ступенчатую механическую коробку. Опционально для 1.6 VTi можно было заказать 4-скоростной автомат, но он получил не лестные отзывы из-за излишней медлительности и потенциальных проблем с активатором.

Двигатель THP сочетался в том числе и с автоматизированной коробкой передач с двойным сцеплением EGS6. Подвести может ее электронная часть. Стоимость ремонта составит 40 000 рублей. Со временем неизбежна замена изношенного сцепления и двухмассового маховика — еще порядка 40 000 рублей.

Более слабая версия 1.2 е-ТНР комплектовалась 5-ступенчатой механикой, а более сильная — 6-ступенчатой. Кроме того, последняя в качестве альтернативы получила отличный 6-скоростной автомат Aisin.

Стоимость замены АКПП на Ситроен С4

Если автовладелец собирается заменить АКПП на новую, то ему придется потратить на контрактный автомат от тридцати тысяч рублей до шестидесяти. Но нужно быть осторожным при заключении сделки. Так как очень часто ей пишут пробег, далеко отличающийся от настоящего.

Внимание! Новая АКПП для Ситроен С4 будет стоить 260 000 рублей.

Поэтому опытные автовладельцы рекомендуют сделать капитальный ремонт еще не вышедшей полностью из строя АКПП, установленной в автомобиле, нежели покупать контрактную.

Коробка, побывавшая в капитальном ремонте, может отработать еще пять лет без нареканий, чем купленная бывшая в употреблении.

Вмешательство BMW

Атмосферные бензиновые двигатели с обозначением VTi и турбомоторы THP созданы в период сотрудничества Peugeot с BMW Group. Ни VTi, ни THP не лишены недостатков. В самом начале возникали утечки масла из электромагнитного клапана масляного насоса. Кроме того, нередко компьютер сообщал об ошибках в работе системы очистки выхлопных газов. Не отличались надежностью и катушки зажигания.

Стоит упомянуть и сбоях в работе фазорегулятора. Новая деталь обойдется в 4000 рублей, столько же придется заплатить и за замену. Срок службы фазорегулятора зависит от качества масла и сроков его замены.

В 1.6 THP чаще всего вызывает беспокойство натяжитель цепи ГРМ. Это касается, прежде всего, ранних экземпляров. Чем младше С4, тем меньше вероятность проблемы. Полная стоимость замены составит около 30 000 рублей. Недуг затрагивает и 1.6 VTi.

Еще одно уязвимое место — насос системы охлаждения. Насос доступен за 3500 рублей, а в сервисе попросят за работу еще около 4000 рублей.

Двигатели VTi не имеют турбонаддува и непосредственного впрыска топлива. Поэтому они менее восприимчивы к качеству топлива и не несут риска растрескивания поршней, что иногда случалось в моторах THP.

Владельцы машин с VTi порой сталкиваются с различными аномалиями или сложным запуском в холодное время года. Причин несколько. В их числе датчики положения распределительных валов. Они расположены в пластиковой крышке двигателя. А так как мотор работает при сравнительной высокой рабочей температуре (выше чем ТНР), то крышка со временем деформируется. Это приводит к изменению положения датчиков, которые начинают выдавать ложные сведения. Недуг свойственен автомобилям, эксплуатируемым в городе, где чаще всего достигается высокая температура.

Несмотря на многочисленные улучшения моторы VTi и THP по-прежнему достаточно рискованный выбор.

По свидетельству владельцев, С4 с двигателями 1.6 VTi и 1.6 THP при спокойном вождении в городе потребляет примерно одинаковое количество топлива – около 9 л на 100 км. Более частые нажатия на педаль газа в случае с турбо версией приводят к ощутимому росту расхода топлива.

1.2 e-THP

В 2013 году под капотом появился турбированный 1.2 e-THP с тремя цилиндрами, называемый так же PureTech. Это модифицированная версия старых атмосферников 1.0 VTi и 1.2 VTi, оснащенная непосредственным впрыском. В С4 2 предлагалась только серия с турбонаддувом, отмеченная индексом ЕВ.

С предыдущей серией ЕР (VTi и ТНР) мотор не имеет ничего общего. В дополнение к трем цилиндрам он оснащен зубчатым ремнем ГРМ, работающим в масляной ванне, как и в двигателе Ford 1.0 Ecoboost. Однако, в отличие от него, 1.2 е-ТНР использует балансировочный вал, связанный с коленчатым валом с помощью зубчатых колес (шестерен).

Сначала (в 2013 году) была введена версия отдачей 130 л.с., а в следующем году она была дополнена более скромной 110-сильной. Обе модификации используют один и тот же турбокомпрессор, а разная мощность обусловлена отличиями в настройках электроники.

До недавнего времени 1.2 е-ТНР считался сравнительно надежным. В том числе, благодаря тому, что производитель не совершил прежней ошибки, как в случае с ТНР. В е-ТНР с самого начала устанавливали кованые поршни. Они гораздо лучше переносят нагрузки и менее склонны к накоплению нагара.

Однако, в последнее время с увеличением пробега стали появляться повторяющиеся проблемы. Например, после 80-100 тыс. км обнаруживаются утечки из-под головки блока. Затраты на устранение (замену прокладки ГБЦ) довольно высокие.

Производитель рекомендует менять ремень ГРМ через 180 000 км или 120 месяцев. Как ни странно, масло используется простое — SAE 0W-30 со спецификацией PSA B71 2312. Вскоре выяснилось, что продукты износа ремня ГРМ, работающего в масляной ванне, закупоривают масляный насос. Чистка — процедура утомительная и недешевая, потому что приходится разбирать весь мотор и несколько раз менять масло. Затраты на ремонт составят порядка 50-60 тысяч рублей.

Признаки неисправности автоматической коробки

Из-за дороговизны ремонта не стоит ждать, когда АКПП Ситроен С4 перестанет полностью работать. При появлении следующих симптомов в работе коробки необходимо сразу обраться на станцию технического обслуживания:

• редкое или частое возникновение вибрирование автомата;
• потеря передач;
• полное отключение одной из скоростей;
• пинки и толчки АКПП Ситроен С4;
• постоянный шум;
• замедление переключения передач.

Чтобы определить требует ли автомат смазки, нужно обратить внимание на следующие симптомы:

• при переключении скоростей чувствуются рывки и удары сзади;
• неправильное функционирование нескольких передач;
• появление аварийного режима на табло.

В холодное время года эксперты рекомендуют постоянно прогревать коробку при первом старте до рабочей температуры. Прогрев можно проводить при движении на медленной скорости. Последнее возможно только в редких случаях, когда человек сильно торопится.

Как часто нужно менять масла в АКПП Ситроен С4

Срок службы смазывающего средства, залитого в коробку с завода, рекомендован производителем на весь жизненный ресурс ее. Но опытные автовладельцы не советуют простому любителю верить на слово компании. Сменить трансмиссионную жидкость придется после пробега в 40 тысяч километров.

Так происходит потому, что трансмиссионная жидкость является расходным материалом. Она имеет свойство испаряться при больших температурах, терять свои функции при перегреве.

А при недогреве, например, зимой, масло будет плохо функционировать по клапанам. В результате механические детали в АКПП будут быстрее изнашиваться. Этот мусор забьет фильтрующее устройство автомата и каналы. Упадет давление. Все эти симптомы

Если автовладелец не обратит вовремя на них внимание, могут привести к выходу из строя устройства. Полная замена АКПП на Ситроен С4 или капитальный ремонт коробки обойдется дорого

Поэтому полная смена должна производится через равные промежутки намотанного километража, а долив регулярно через 10 000 километров. Трансмиссионная жидкость должна соответствовать стандартам, которые указывает производитель, если это аналог. Либо быть оригинальной.

Оригинальное масло, которое заливается в АКПП Ситроен С4:

• Mobil ATF LT 71141 для автомата AL4. Если автовладелец делает частичную смену, то понадобиться около 4 литров. Если происходит полная смена жидкости, то необходимо купить 8 литров смазки;
• Toyota ATF WS 0888602305 для АКПП TF80\70 от Aisin. По литражу тоже самое.

Если берутся аналоги, то лучше использовать:

• Rena Ultmatic D3 SYN для AL4;
• Любое масло с допуском Toyota T-IV.

При смене масла эксперты рекомендуют сменить фильтрующее устройство. В каталоге оно находится под номером 144010.

Привод ГРМ двигателя Citroen C4 1.6 л.

Ременный привод Ситроен С4 TU5 мало чем отличается от других 16-клапанных вариантах с двумя распределительными валами. Скажем сразу, что при обрыве ремня клапана гнет однозначно. Большим плюсом при замене ремня можно считать саморегулирующийся привод ГРМ, то есть натяжение ремня контролирует динамический натяжной ролик.

Первоначально производитель заявлял ресурс ремня до замены в 80 тыс. км, потом увеличил его до 120 тыс. км, но опыт эксплуатации TU5 и подобного ему французских агрегатов показывает, что в условиях российского климата не рекомендуется превышать интервал замены ремня в 60 тысяч. Причем вместе с ремнем рекомендуется менять и помпу. Ведь шкив водяного насоса, так же вращается за счет ремня. Схема ремня ГРМ на картинке чуть повыше.

Citroen C4 1.6 л. с цепным приводом EP6 теоретически должен отличатся высокой надежностью, однако на практике оказалось, что недоработанная конструкция с цепью, хуже ременного варианта. Правда это справделиво для первых моторов, затем производитель постепенно устранял все эти проблемы.

Цепь ГРМ С4 часто растягивается при пробеге уже в 50–60 тыс. км, а фиксация звездочки на распределительном валу производится без всякой шпонки/штифта одним лишь трением и моментом затяжки болта. А вот сам болт от чрезмерных нагрузок просто откручивается. Даже при небольшом его ослаблении встреча клапанов с поршнями и на этом моторе неизбежна.

Характеристики двигателя Ситроен С4 1.6 л. NFU TU5

• Рабочий объем – 1587 см3
• Количество цилиндров – 4
• Количество клапанов – 16
• Диаметр цилиндра – 78,5 мм
• Ход поршня – 82 мм
• Привод ГРМ – ремень
• Мощность л.с.(кВт) – 109 (80) при 5800 об. в мин.
• Крутящий момент – 147 Нм при 4000 об. в мин.
• Максимальная скорость – 189 км/ч
• Разгон до первой сотни – 12.5 секунд
• Тип топлива – бензин АИ-95
• Расход топлива по городу – 10 литров
• Расход топлива в смешанном цикле – 7.2 литра
• Расход топлива по трассе – 5.6 литра

Характеристики двигателя Ситроен С4 1.6 л. EP6 VTi 120

• Рабочий объем – 1598 см3
• Количество цилиндров – 4
• Количество клапанов – 16
• Диаметр цилиндра – 77 мм
• Ход поршня – 85.8 мм
• Привод ГРМ – ремень
• Мощность л.с.(кВт) – 120 (88) при 6000 об. в мин.
• Крутящий момент – 160 Нм при 4250 об. в мин.
• Максимальная скорость – 181 км/ч
• Разгон до первой сотни – 12.8 секунд
• Тип топлива – бензин АИ-95
• Расход топлива по городу – 9.9 литров
• Расход топлива в смешанном цикле – 7.1 литра
• Расход топлива по трассе – 5.6 литра

На основе 1.6 литрового атмосферного EP6 создан еще и турбированный мотор THP мощностью 150 л.с. (при крутящем моменте 240 Нм). Такая версия для любителей погонять. Здесь разгон до сотни занимает всего около 8 секунд, при этом расход топлива чуть меньше, чем у атмосферных собратьев Citroen C4.

Источник

В приоритете комфорт

Подвеска Citroen C4 традиционно для французских компактов имеет стойки Макферсон спереди и торсионную балку сзади (на пружинах). Настройки шасси мягкие: автомобиль сильно кренится в поворотах, но в то же время прекрасно гасит неровности. На данный момент владельцы не находят причин для жалоб на долговечность подвески. В продаже уже имеются заменители, которые позволяют сэкономить на ремонте.

Причиной стука спереди нередко становились амортизаторы. Производитель модернизировал их несколько раз. Но если стук доносится справа, то вероятно он исходит от ослабшего крепления кронштейна насоса усилителя рулевого управления. Здесь используется электрогидравлический усилитель.

Усилитель неожиданной может вызвать сравнительно высокие затраты. Причиной является один из шлангов, который засоряется. Это вызывает увеличение давление в системе сервоуправления, что приводит к утечкам гидравлической жидкости. В качестве рабочей жидкости используется не ранее популярный ATF Dexron, а LDS. Т.е. та же, что применяется в гидропневматических подвесках Citroen C5 и C6. В систему заправляется 1,8 литра.

Утечка жидкости может привести к разрушению электрического насоса. К сожалению, из-за расположения насоса (под крылом) своевременно обнаружить течь не сможет даже заботливый владелец, регулярно заглядывающий под капот. Тревогу должны вызывать необычные звуки или шум, возникающие, когда требуется максимальная производительность насоса. В любом случае руль не должен быть слишком тяжелым. Новый насос стоит почти 40 000 рублей.

Двигатели Citroen – справочник покупателя

В общем понимании, Citroen – автомобиль сложный и изощренный. На протяжении нескольких лет французский автопроизводитель старается доказать, что он способен создавать простые и надежные машины.

Много хорошего можно сказать и о двигателях. Мало того, что они успешные, так они еще и долговечные, и не дорогие в ремонте. Действительно серьезная неудача постигла моторы серии Prince – тех, что разработаны совместно с концерном BMW. Речь идет, прежде всего, об 1,6-литровых агрегатах: турбированном THP и атмосферном VTi. Несмотря на ряд доработок, проблемы с натяжителем цепи ГРМ и слишком высокий расход масла так и не были полностью устранены.

В последние годы Citroen в небольших моделях (включая С4) заменил бензиновый агрегат BMW мотором собственной разработки — PureTech. Он имеет непосредственный впрыск и турбонаддув, но лишен одного цилиндра (R3). Пока известно лишь о проблемах с коленвалом — разовая партия, произведенная в Голландии. Он был изготовлен из слишком мягкого материала.

ЭКСКУРС

Дальним «предком» Citroёn C4 является модель Citroёn Ami 6, которую начали выпускать в 1961 году. В ее основе лежал знаменитый «Гадкий утенок» (или 2CV). Под капотом Citroёn Ami 6 стоял бензиновый мотор объемом 0,6 л, выдававший 20 л.с. (этого хватало, чтобы разгоняться до 105 км/ч). Ami 6 делали сразу в трех кузовах: седан, универсал и даже пикап.

В 1969 году на смену Ami 6 пришла модель Ami 8 (ее выпускали вплоть до 1979 года). Сначала автомобиль имел тот же 0,6-литровый (правда, уже 22-сильный) мотор. Но в 1973 году появился «движок» объемом 1,0 л, выдававший 61 л.с., — такой автомобиль назывался Ami Super. В 1978 году показали наследника Ami 8, получившего имя Visa. Он простоял на конвейере до 1988 года.

В 1991 году дебютировал Citroёn ZX, созданный на той же платформе, что и Peugeot 305. Модель отличалась весьма широкой линейкой силовых агрегатов, куда входили бензиновые двигатели объемом 1,1, 1,4, 1,6, 1,8 и 2,0 л, а также 1,7- и 1,9-литровые дизели.

В 1997 году представили Citroёn Xsara, которая произвела весьма хорошее впечатление как на покупателей, так и на профессионалов. В 2002 году Xsara претерпела модернизацию, коснувшуюся не только внешнего вида, но и салона. Гамма силовых агрегатов Citroёn Xsara была также довольно широка: бензиновые моторы объемом от 75 л.с. (1,4 л) до 163 л.с. (2,0 л), а также атмосферные и турбодизели мощностью от 68 л.с. (1,9 л) до 110 л.с. (2,0 л).

В 2004 году состоялась премьера новой модели под названием С4. Первое время новинку выпускали лишь в виде 3- и 5-дверного хетчбэка, причем эти машины серьезно отличались друг от друга по дизайну. А в 2007 году в Китае началась сборка седана, который длиннее хетчбэков почти на полметра! Кстати, сейчас седаны собирают не только в Китае, но и в Аргентине. Мало того, продавали такие С4 и в некоторых странах Европы (до России седан С4 так и не добрался).

В августе 2008 года в Москве дебютировала обновленная версия С4. Помимо косметических изменений в экстерьере и салоне рестайлинг затронул линейку силовых агрегатов. Нишу 2-литровых моторов занял новый 1,6-литровый двигатель (120, 140 или 150 л.с.), разработанный в кооперации с BMW.

С точки зрения формальной логики подержанный Citroёn C4 — не самый лучший вариант. Имеются проблемы с электрикой и автоматической коробкой передач (хотя отметим, что общий уровень надежности C4 по сравнению с предшественниками вырос). Да и стоимость французских машин с годами падает сильнее, чем у «немцев» или «японцев». Но зато Citroёn C4 в 3-дверном варианте по-настоящему красив. И за это покупатели готовы ему многое простить.

Устройство двигателя Ситроен С4 1.6 л.

Мотор Citroen C4 TU5, это рядный 4 цилиндровый 16-клапанный мотор с чугунным блоком цилиндров и верхним расположением двух распределительных валов. Система питания — распределенный многоточечный впрыск BOSH.

Двигатель EP6 разработали с участием инженеров БМВ. Это рядный 4 цилиндровый 16 клапанник с алюминиевым блоком и цепным приводом ГРМ. Правда первые серии силовых агрегатов имели огромное количество детских болезней из-за сложности конструкции. Ведь инженеры умудрились реализовать не только смену фаз газораспределения, но и механизм регулировки открытия клапанов на разную высоту, переменную геометрию впускного тракта без участия дроссельной заслонки и прочее.

Головка блока двигателя Ситроен С4 1.6 л.

ГБЦ Ситроен С4 TU5 алюминиевая с двумя распредвалами. Сама конструкция головки блока цилиндров довольно интересная состоит из двух частей и имеет две отдельные клапанные крышки. Сам распредвал уложен на пастель ГБЦ, а сверху прикручивается общий для всего распредвала корпус, который и удерживает распредвал на его месте. данный мотор имеет гидрокомпенсаторы, поэтому проблем с регулировкой клапанного зазора быть не должно.

ГБЦ EP6 тоже имеет гидрокомпенсаторы, но и довольно сложную конструкцию. Мы уже упоминали о системы регулировки высоты клапанов, так вот она реализовано с помощью довольно ненадежного шагового электромоторчика с кулачковым валом. Не забываем про систему изменений фаз газораспределения реализованную с помощью гидравлического фазовращателя и прочих плюшка. В общем самостоятельно вскрывать клапанные крышки не рекомендуем.

Заключение

Опытные автовладельцы и механики советуют начинающим автолюбителям:

• при возникновении любых ошибок на табло не тянуть и обращаться в сервис-центр;
• поменьше стоять в пробках, если этого не избежать, то рекомендуется чаще менять масло. Так как частые остановки и старты, переключения с одной передачи на другую плохо влияют на смазывание механических деталей. А при старой смазочной жидкости быстро выходят из строя;
• масло проверять посредством нанесения его на белую бумагу. Если после нанесения осталось чистое жирное пятно, то со смазкой все в порядке. Если же остаются еще серебристого цвета или черные вкрапления, то смазку необходимо заменить.

Чтобы не допустить ремонта АКПП и затрат больших средств нужно тщательно следить за Al4. Если автовладелец не знает, как заменить масло самостоятельно или перебрать коробку, то лучше всего обратиться в сервис-центр.
