Torque pro 1.10.120 русская версия

Car Doctor

Это программное обеспечение для elm327 порадует вас удобным русскоязычным интерфейсом. Функционирует утилита бесконфликтно на разных версиях операционной системы Android, предлагая вам насладиться большим функционалом. К основным опциям Cardoctor относят:

• опция для определения и расшифровки ошибок;
• удаление ошибок;
• расчет расхода топлива в долгосрочной перспективе;
• считывания параметров транспортного средства в формате реального времени;
• отображение данных об оборотах и нагрузках двигателя;
• отображение информации и состоянии дроссельной заслонки, топливной системы.

И это лишь пара примеров опций, доступных с программой Cardoctor. Учтите, что чем больше датчиков на вашем авто, тем больше функций предлагает эта утилита.

Наиболее частые ошибки при подключении

Проблемы, которые могут возникнуть при соединении:

• Сканер не подключается к ЭБУ. Такое может случиться по нескольким причинам: прибор не подходит для марки/модели авто, неверно подобран переходник или программа. Иногда водитель забывает пройти инициализацию. Реже подключения не происходит из-за банальной механической поломки – вышел из строя предохранитель, который отвечает за работу разъема OBD II.
• ELM327 не показывает данные в реальном времени (например, расход топлива). Дело в том, что данная функция доступна только во время движения автомобиля.
• Автосканер не считывает или не сбрасывает ошибки. Часто для активации устройства нужен работающий двигатель, поэтому достаточно просто запустить мотор. Некоторые дешевые модели ELM327 не умеют обнулять ошибки ABS, это решаемо, но требуется модификация прибора.

CarBit

Программка дает развернутую информацию о параметрах с электронных датчиков, предварительно установленных на авто, выводит графику в реальном времени. С Carbit можно сохранять ошибки и расшифровывать, просматривать их позже. Используя эту утилиту, вы получаете шанс в удобное время удалять DTC. Carbit поддерживает, как стандартные, так и специальные дополнительные параметры.

Для того, чтобы диагностировать работу авто, больше нет необходимости постоянно посещать автосалон. Все что нужно – диагностические датчики, адаптер и многофункциональная утилита на мобильном устройстве на базе Андроид.

Возможности ЕЛМ 327 OBD 2 Scan Tool Pro и инструкция по диагностике

Функционал ЕЛМ327 и список проверяемых параметров:

1. Сброс ошибок бортового компьютера, таких как Check Engine.
2. Считывание кодов неполадок с датчиков в двигателе, других узлах, электроники;
3. Расшифровка показателей, ошибок, отображение их на устройстве приёмнике (телефон, ПК);
4. Вывод данных и ошибок по состоянию автомобиля в реальном времени:

1. частота оборотов двигателя, крутящий момент;
2. нагрузка в двигателе;
3. температура воздуха, масла;
4. давление в топливной системе;
5. состояние датчиков, их значение;
6. затраты воздуха, топлива;
7. положение заслонки дросселя;
8. такт зажигания;
9. корректирование режимов работы двигателя (лямбда-зонд).

Инструкция по Scan Tool Pro и описание программ (Torque, Auto Doctor, OpenDiag)

Порядок выполнения диагностики через ЕЛМ327 версии 1.5:

1. Сначала найдите ОБД 2 16 pin разъем у вашего авто (под приборной панелью у руля);
2. Включите зажигание у машины, далее подсоединяем гаджет, ждем, пока не произойдет соединение, загорится зеленый сигнал;

Совет:

1. Теперь действуем, исходя из модели вашего адаптера:

3.1 Если вы купили сканер c Bluetooth, тогда включите Bluetооth на смартфоне, проверьте ближайшие устройства. В списке отобразиться устройство с наименованием «Scan Tool Pro» или «OBD2 ELM327». Выбирайте из списка сканер и подключитесь, это длиться 10-30 секунд.

3.2 Если вы выбрали и купили сканер с Wi-Fi , тогда включайте на смартфоне Вай-Фай, сделайте поиск ближайших сетей, в списке отобразиться сканер с названием «Scan Tool Pro» или Smart Scan Tool. Такой адаптер работает по принципу Вай-Фай роутера, поэтому выбирайте эту сеть и подключайтесь.

3.3 Кроме беспроводных моделей, купить автосканеры ELM327 можно и проводные. Подключается сканер через провод USB, который идет в комплекте. Проводной гаджет работает только через ПК, на который установлено приложение. Диск с драйверами на русском языке так же поставляется в комплекте с автосканером.

1. Следующий этап – это запуск приложения и распознавание ЭБУ и датчиков автомобиля. Когда диагностика производиться через смартфон (iOS, Android или Windows), то потребуется скачать специальное приложение, на Google Play или Apple Store, а именно: Torque, Auto Doctor OBDII или Mobile OpenDiag. Предоставляются приложения бесплатно, на русском языке. Для ПК используют Auto Doctor OBD. Примеры работы приложений на русском языке приведены ниже.

Приложение Torque и виды программ на русском языке

Список программ, а так же описание читайте в подробной обзорной статье об Scan Tool Pro. Перед покупкой автосканера с Блютузом или другой модификаций, скачайте приложение и убедитесь, что оно работает на смартфоне без ошибок.

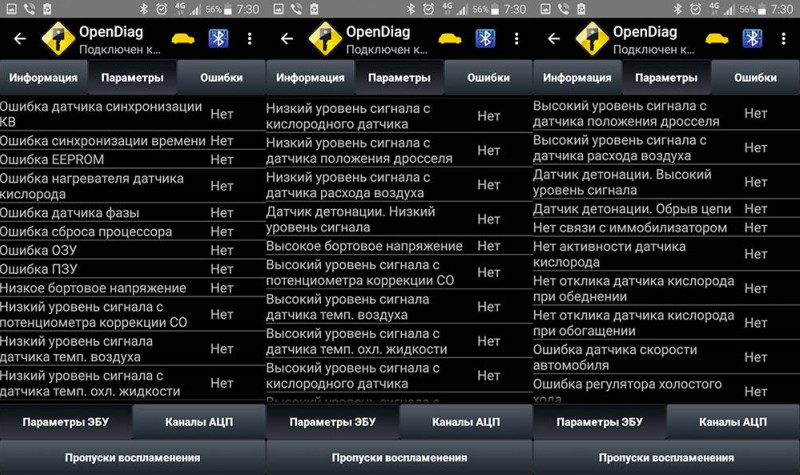

Приложение Mobile OpenDiag и список параметров на русском языке

1. Интерфейс программного обеспечения (Torque, Auto Doctor OBDII или OpenDiag) простой и понятный, переведён на русский язык. После запуска программы, в случае правильного подключения сканера к разъёму ОБД, приложение оповестит вас о готовности начать работу.
2. Далее действия зависят от установленного приложения, так как функционал и интерфейс у них различается.

• Сделайте сканирование на ошибки, устраните их.
• Посмотрите текущее техническое состояние авто, посредствам считывания данных автосканера с датчиков.
• Поддерживается работа и мониторинг показателей в реальном времени.
• Отслеживание состояние рабочих узлов авто, датчиков: температуру, напряжение, обороты и прочее.
• Устройство оснащено функцией сохранения с распечаткой отчетов.

Приложение Auto Doctor

OpenDiag

Условно-бесплатная программа

OpenDiag — программа для диагностики электронных блоков управления преимущественно отечественных марок автомобилей. Утилита имеет две редакции — платную и бесплатную с урезанным функционалом. Интерфейс программы выполнен на русском языке. Для работы достаточно любого компьютера под управлением Windows XP или выше.

При помощи программы OpenDiag можно считать данные с диагностических адаптеров ELM327, но не только. Также утилита поддерживает обмен данными с K-line, CAN и различными разновидностями J2534-адаптеров. Работа с CAN и J2534 возможна только из платной версии OpenDiag.

Приложение OpenDiag успешно считывает информацию с электронных блоков трех марок отечественных автомобилей:

• ВАЗ. Поддерживается порядка 19 моделей электронных блоков, используемых в автомобилях ВАЗ. В их число входят различные модели ЭБУ Итэлма, Январь, Bosch, EMS, Микас, Автэл.
• ГАЗ и УАЗ. Порядка 14 моделей электронных блоков Bosch и Микас.

Кроме того, при помощи OpenDiag также диагностируются противоугонные системы, модули электропакетов, рулевые электроусилители, подушки безопасности, антиблокировочные системы, системы климат контроля, автоматические коробки передач и другое дополнительное оборудование авто (преимущественно марок ВАЗ).

Среди программных пользовательских функций OpenDiag отметим:

• Возможность подключения дополнительных модулей для считывания и обработки данных ЭБУ иномарок (Renault и Hyundai).
• Возможность настройки и сохранения собственных наборов диагностических параметров.
• Возможность импорта, экспорта и редактирования файлов допуска параметров.
• Построение графиков, считывание ошибок и сервисных записей с выводом всего перечисленного на печать.
• Запись идентификаторов электронных блоков управления, активация регистратора, сохранение графиков в памяти с предварительной настройкой буфера обмена для их хранения и другие возможности.

Помимо Windows, программа OpenDiag также доступна для смартфонов под управлением Android. Бесплатная версия OpenDiag не поддерживает некоторые модели блоков управления и дополнительного электронного оборудования автомобилей. Также недоступны почти все пользовательские функции, кроме (и те с ограничениями) настройки и сохранения наборов параметров и сохранения графиков в памяти.

Полнофункциональная версия приложения OpenDiag на момент написания обзора имела стоимость в 4950 руб. (без учета возможной надбавки официальными дилерами).

Распиновка (схема подключения) OBD2 разъема

Схема подключения выводов стандартного OBD2 16-ти пинового разъема, используемого в большинстве современных легковых автомобилей, представлена на рисунке:

Назначение выводов:

1. устанавливается производителем;
2. шина J1850;
3. устанавливается производителем;
4. масса авто;
5. сигнальная земля;
6. CAN-шина высокий уровень;
7. K-Line шина;
8. устанавливается производителем;
9. устанавливается производителем;
10. шина J1850;
11. устанавливается производителем;
12. устанавливается производителем;
13. устанавливается производителем;
14. шина CAN J2284;
15. L-Line шина;
16. плюс с АКБ.

Основные при диагностировании это CAN и K-L-Line шины. В процессе проведения диагностических работ они путем обмена информации по соответствующим протоколам опрашивают блоки управления автомобиля, получая информацию об ошибках в виде унифицированных кодов.

В некоторых случаях диагностическое устройство не может связаться с блоками управления. Это чаще всего связано с неисправностью CAN-шины: коротким замыканием или обрывом. Часто CAN-шину замыкают неисправности в блоках управления, например, ABS. Эту проблему можно решить отключением отдельных блоков.

Если потеряна связь по OBD-диагностике, сначала проверяют, родная ли магнитола установлена на авто. Иногда нештатная автомагнитола закорачивает К-Line шину.

Для большей верности при этом необходимо отключить магнитолу.

К выводам, назначение которых определяет производитель, обычно напрямую подключаются диагностические сигналы конкретных блоков управления (ABS, подушек безопасности SRS, кузовом и др.)

Проверка версии адаптера ELM327

Существует множество программ, с помощью которых можно определить версию адаптера ELM327, одна из ELM327 Identifier. Программа работает с адаптерами ELM327 Bluetooth и Wi-fi версий. Программа посылает адаптеру AT команды и в зависимости от ответа распознает его версию. Для проверки версии сканера ELM327 необходимо провести несложные манипуляции:

• Подключить автосканер к разъему OBD2, провернуть ключ в крайнее положение.
• Подключить телефон с адаптером.
• Войти в приложение, нажать клавишу «Соединение» выбрать Ваш ELM327 и способ подключения.
• При правильном подключении начнется автоматическая проверка адаптера ELM327.
• После окончания проверки Вам будут показаны результаты команд, которые поддерживание автосканер.
• При нажатии на «Результаты» программа покажет все пункты по проверке адаптера, которые можно сохранить для дальнейшего анализа.

Перед приобретением адаптера ELM327 например в Китае, уточните у продавца версию чипа, покупайте автосканер с чипом PIC18F25k80 версии 1.5. Такой адаптер успешно пройдет проверку программой и будет работать на многих марках авто.

Что касается адаптеров ELM327 v2.1 версии, то большинство из них работают не со всеми протоколами авто, а значит могут прочитать не все модели автомобилей.

Работа по CAN линии часто происходит с ошибками и внезапными отключениями. Это происходит от того, что Китайские изготовители устанавливают недорогой чип, который не работает с прошивкой адаптера.

Проверить автосканер ELM327 можно при помощи отправки ему AT команд. Таким образом вы узнаете все ли команды понимает ваш сканер. Это необходимо сделать, т.к. многие приложения чувствительны к набору команд. Приложение ELM327 Identifier помогает провести такую проверку быстро и в автоматическом режиме.

Диагностика через OBD 2

Процедура проверки производится так:

1. В зависимости от автомобиля, процесс диагностики может осуществляться при отключенном или включенном зажигании. Данный момент надо уточнить в сервисном руководстве. Перед началом процедура зажигания в машине отключается или включается.
2. Запускается программа на компьютере для проверки.
3. Выполняется подключение диагностического оборудования к разъему. Если это сканер, то колодку с проводом от него нужно вставить в штекер. При использовании ПК один конец адаптера устанавливается в USB-выход компьютера, а другой соединяется с разъемом.
4. Нужно дождаться, пока программа не определит колодку после синхронизации. Если это не происходит, следует зайти вручную в меню управления и выбрать опцию поиска новых устройств.
5. Запускается процедура диагностики на компьютере. В зависимости от программного обеспечения, у пользователя может быть возможность выбора нужного инструмента проверки. Некоторые программы поддерживают раздельную диагностику двигателя, трансмиссионного агрегата, электросети и других узлов.
6. После завершения процедуры проверки на экране ПК появятся коды неисправностей. Эти ошибки надо расшифровать, чтобы точно определить тип поломки. В соответствии с полученными данными производится ремонт транспортного средства.

Описание пунктов меню программы Torque

Адаптер сопряжен, связь с автомобилем установлена. Пора разобраться с пунктами меню программы. Меню приложения Torque состоит из следующих разделов:

1. Состояние адаптера
2. Графики
3. Результаты испытаний
4. Обзор на карте
5. Считывание ошибок
6. Приборная панель
7. Плагины
8. Настройки
9. Помощь

Что означает каждый, для чего нужен и как их настраивать.

Состояние адаптера

Показывает информацию о подключенном диагностическом адаптере и параметрах автомобиля.

• Связь с адаптером – да/нет
• Подключение к ЭБУ – да/нет
• Производитель адаптера
• Версия адаптера
• OBD протокол автомобиля
• Доступные датчики

Графики

В этом разделе можно записывать параметры двигателя в виде графиков.

Для этого нужно выбрать тип графика, максимальное число записей, интервал опроса датчиков и, собственно, сами датчики для построения графиков.

В этом разделе получаемые данные с датчиков автомобиля сравниваются с номинальными значениями.

Обзор на карте

Здесь можно записывать и просматривать текущую и архивные поездки. Данные, получаемые с GPS воспроизводятся на картах Гугл в виде траектории поездки.

Считывание ошибок

Здесь можно прочитать и сбросить ошибки «Check Engine». Сохранить и загрузить журнал ошибок, отправить информацию об ошибке по почте, в сообщении или другими способами. Произвести поиск ошибки в базе данных.

Приборная панель

Это основная рабочая область приложения. Содержит приборы с показаниями датчиков автомобиля, в т.ч. в реальном времени. На приборную панель можно добавлять свои приборы с цифровой информацией, графиками или текстом.

Чтобы добавить нужный вам прибор нужно:

1. нажать кнопку «Добавить прибор»;
2. выбрать тип прибора: шкала, график, цифровой дисплей, данные о топливе, GPS и другое;
3. выбрать данные, которые будут отображаться на этом приборе: CO2, Давление, Температура, GPS, положение дроссельной заслонки и т.п.
4. выбрать размер прибора: крошечный, маленький, средний, большой, очень большой.

Приборы можно настраивать, перемещать, удалять.

Профили автомобилей

Под каждый автомобиль можно создавать свой профиль.

В нем указывается:

• Название
• Фотография
• Тип кузова
• Объем двигателя
• Масса
• Тип топлива
• Объем бака
• Максимальное значение тахометра
• Цена топлива

Плагины

Плагины расширяют возможности программы Torque. Особенно популярны плагины для конкретных автопроизводителей: Nissan, Renault, Kia и т.д.

Плагины нужно сначала скачать здесь.

Затем устанавливаем их, как обычное приложение. Установленные плагины появятся в виде дополнительных пунктов меню.

Программы для Android

Если обладателей Айфонов можно сравнить с обособленной привилегированной кастой, то смартфоны, функционирующие под управлением ОС Андроид, являются действительно массовым продуктом. Обладая достаточной вычислительной мощью, они, похоже, окончательно вытесняют ноутбуки, не говоря уже о стационарных ПК, предоставляя своим обладателям практически те же возможности. Количество приложений для Андроид-устройств растёт в геометрической прогрессии. Не являются исключением и программы, позволяющие самостоятельное проведение диагностики автомобилей. Предлагаем вашему вниманию рейтинг приложений для Андроид по стандарту ODB2.

Torque Pro

Один из безусловных лидеров специализированного ПО по популярности среди владельцев смартфонов, позволяет работать с адаптерами серии ELM посредством Bluetooth соединения. Обладает расширенным функционалом, позволяющим выполнять не только задачи, связанные с анализом работы систем и агрегатов автомобиля и выявлением неисправностей, но и записывать информацию о маршруте, сохраняя в памяти показания работы отслеживаемых датчиков, на основании которых можно строить соответствующие диаграммы.

OpenDiag Mobile

Одна из немногих ОБД 2 программ на Андроид-устройствах, предназначенная для диагностики технического состояния отечественных автомобилей. Умеет отслеживать и показывать данные, получаемые от ЭБУ, показывать ошибки, стирать их из ПЗУ бортового компьютера. Для обладателей автомобилей семейства ВАЗ, произведённых до 2004 года (когда использование стандарта ОБД2 стало обязательным), необходимо приобрести переходник типа GM12pin.

HobDrive

Хорошее приложение на Андроид для ОБД2, обладающее продвинутыми возможностями. Для использования требуется наличие адаптера-сканера ELM327. Программа умеет использовать данные GPS для непрерывного отслеживания показаний датчиков во время движения автомобиля. HobDrive в состоянии диагностировать состояние большинства автомобилей:

• иномарок, произведённых после 1995 года (совместимых с протоколом OBD2);
• автомобилей российского производства, укомплектованных ЭБУ Bosch и Январь (практически все модели последних поколений Волга Сайбер, ВАЗ, УАЗ);
• редко встречающихся моделей, диагностика которых другими программами не поддерживается (Тойота и Ниссан, использующие протокол JDM, Chery Tiggo, прочие модели)/

DashCommand

Достаточно популярное мультиплатформенное приложение, имеющее версию и для Андроид-устройств. Работает с автомобилями, бортовой компьютер которых поддерживает стандарт ОДБ2. Требует использования ELM327-совместимого автосканера.

eZWay

Ещё одно известное приложение для Андроид и стандарта OBD2, умеющее отображать в русской транскрипции коды ошибок, отображать показания датчиков (температура ОЭ, обороты двигателя, расход горючего, параметры выхлопа). Обладает расширенным функционалом, позволяя вести учёт заправок автомобиля с многофакторным анализом денежных трат и расхода топлива.

Ru Tracker

Приложение, динамически отслеживающее характеристики работы важных узлов автомобиля. Ведёт статистику расхода горючего (мгновенного, за небольшой промежуток времени, за поездку, средний расход за час), используя данные, поступающие в MAF или датчиков на инжекторе.

ScanMaster Lite

Приложение, умеющее читать/удалять ошибки, наблюдать за параметрами работы важных узлов автомобиля. Отличительной характеристикой программы является возможность работы как по стандарту OBD2, так и по его расширенному варианту – EOBD.

OBD Авто Доктор

Отечественная разработка, мало в чём уступающая лучшим зарубежным аналогам. Умеет делать всё, что можно выудить из ЭБУ посредством сканера на базе чипа ELM327. Одна из немногих программ, умеющая работать одновременно с двумя бортовыми компьютерами.

ELMScan Toyota

Специализированная Android программа для диагностирования автомобилей Lexus/Toyota (стандарт OBD2). Понимает сканеры, собранные на базе популярного чипа ELM327. Функционал бесплатной версии относительно невелик, платный вариант приложения обладает расширенными возможностями, используемыми профессиональными сервисными центрами.

EconTool for Nissan

Ещё одна программа для Андроид, понимающая как протокол OBD2, так и фирменный тойотовский стандарт Nissan Consult, используемый на бензиновых автомобилях японской сборки. Работает через адаптеры семейства ELM327. Имеет возможность беспроводного Bluetooth -подключения.

Программы elm327 для Android

Поскольку все-таки наибольшая часть мобильных устройств оснащена операционной системой Android, то и выбора elm327 программ здесь представлено больше.

Для проведения диагностики только необходимо скачать elm327 программу на сматрфон или планшет.

1. Torque Pro — самая востребованная, распространенная и многофункциональная elm327 программа для адаптеров среди приложений на Android. Она отлично работает с моделями адаптера с Bluetooth и также способна выступать альтернативой бортовому компьютеру. Приложение не только дает полную информацию, но и предлагает немного больше, предвосхищая ожидания автомобилистов. Приятным бонусом для вас окажется возможность сохранения данных о маршруте с показанием датчиков, расхода топлива, считывать и удалять ошибки с блока. А еще программа полностью на русском языке, что значительно для многих упрощает диагностику.
2. Carzis — приложение для Android устройств, работает по протоколам Bluetooth и WiFi. Приятный графический дизайн и множество функций для диагностики авто. В арсенале программы диагностика авто, считывание и удаление ошибок, программа сохраняет данные датчиков в виде графиков, по которым можно отследить поломку. Carzis можно использовать как бортовой компьютер, который оповестит о наличии ошибок и покажет температуру охлаждающей жидкости, скорость, обороты двигателя и много других параметров. Дополнительный плюс приложения Carzis — проверка авто перед покупкой по гос номеру или Vin коду. Видео по работе программы:

1. Car Scanner — вторая в рейтинге популярных программ для Android, также как и для владельцев iOS. Она также позволяет легко разобраться в показания датчиков, но все же менее функциональная elm327 программа, которая не имеет официально русского интерфейса. Тем не менее, чтобы отобразить все параметры, продиагностировать и стереть ошибки с электронного блока управления, ее вполне хватит.
2. OBD АвтоДоктор. Не так давно появилась эта elm327 программа для работы с адаптером при помощи Android-устройств. Она обладает приятным и понятным русским интерфейсом и широким перечнем функций.

Программы для диагностики автомобилей на русском языке, совместимые с автосканером ELM327 Bluetooth ODB2

Автосканер ELM327 совместим с достаточно большим количеством программ для диагностики автомобилей на русском языке (как платных, так и бесплатных). Мы рассмотрим лишь три самых популярных приложения, работающих под управлением ОС Андроид, и поддерживающих передачу данных по протоколу Bluetooth.

Обычно программное обеспечение (как под Android, так и под Windows) идет в комплекте с автосканером на CD-диске, но его также можно без проблем скачать на планшет или смартфон из Google Play.

1. Torque (версии Lite и Pro)

В Google Play приложение Torque доступно в двух вариантах – бесплатном Lite и полном Pro. В части функциональности возможности Torque Pro интереснее, но для проверки работоспособности автосканера и его совместимости с вашим автомобилем можно использовать и бесплатную версию, тем более что она тоже может показывать многие параметры и выполнять сброс ошибок.

Основные возможности программы Torque:

• Диагностика ошибок Check-Engine;
• Отображение параметров в реальном времени на виртуальной приборной панели;
• Диагностика датчиков кислорода;
• Предупреждение о критических значениях параметров;
• Ведение логов с широким выбором параметров;
• Приблизительный расчет стоимости поездок, расхода бензина;
• Запись видео поездки с наложением карты и показания датчиков (с помощью плагина TrackRecorder);
• Telnet-сервер для непосредственного взаимодействия с адаптером (для разработчиков).

К недостаткам программы можно отнести лишь частичную русификацию (даже в платной версии), но несмотря на это, данное приложение имеет больше всего положительных отзывов в сервисе Google Play.

Видео-инструкцию по работе с приложением Torque смотрите в конце этой статьи.

2. OBD Авто Доктор

Принцип работы приложения OBD Авто Доктор, как и всех подобных программ – это чтение динамических и сохраненных параметров из блока управления двигателем (ECU) автомобилей поддерживающих стандарт OBD2. Отличная программа на русском языке для диагностики автомобилей, как отечественного, так и иностранного производства, при помощи автосканера ELM327.

Возможности приложения OBD Авто Доктор:

• Чтение ошибок и их расшифровка (DTC память);
• Стирание ошибок (погасить лампочку MIL – Check Engine), а также других сохраняемых параметров;
• Чтение параметров в режиме реального времени:
  • Обороты двигателя;
  • Нагрузка двигателя;
  • Температура охлаждающей жидкости;
  • Состояние топливной системы;
  • Скорость движения автомобиля;
  • Долгосрочный расход топлива;
  • Абсолютное давление воздуха;
  • Опережение зажигания;
  • Температура всасываемого воздуха;
  • Массовый расход воздуха;
  • Положение дроссельной заслонки;
  • Лямбда-зонд (коррекция режима двигателя);
  • Давление топлива;
  • И другое – зависит от конкретного автомобиля.
• Чтение VIN номера кузова.

Приложение полностью на русском языке, имеет порядка 10 тысяч положительных отзывов в Google Play и распространяется разработчиком бесплатно.

3. OpenDiag Mobile

OpenDiag Mobile – это мобильное приложение проекта OpenDiag, разработанное под Андроид. Оно предназначено для диагностики автомобильных систем инжекторных автомобилей российского производства, с применением адаптеров ELM 327. По функционалу приложение OpenDiagMobile, на наш взгляд, обладает наиболее широкими возможностями, в сравнении с аналогичными программами.

Перечень поддерживаемых OpenDiag Mobile блоков по протоколу Bluetooth:

ВАЗ:

• BOSCH M1.5.4 R83
• BOSCH M1.5.4 E2
• BOSCH MP7.0 E3
• BOSCH MP7.0 E2
• BOSCH M7.9.7 E3/E4
• BOSCH M7.9.7 E2
• BOSCH ME17.9.7
• Январь-5 R83
• Январь-5 E2
• Январь 7.2 E2
• Ителма VS5.1 E2
• Ителма VS5.1 R83
• Ителма/Автэл M73 E3
• Ителма M74
• Ителма M74K (Классика)
• Ителма M74CAN
• Ителма M74CAN MAP
• Ителма M75

ГАЗ / УАЗ:

• Микас VS8 E2
• Микас 11 E2

ЗАЗ:

• Микас 10.3/11.3
• Микас 7.6

Приложение полностью на русском языке, имеет несколько тысяч положительных отзывов в Google Play и распространяется разработчиком бесплатно.

Как подключить на Windows

Чтобы разобраться, как подключить сканер к компьютеру необходимо скачать программу ScanMaster.

Полезно! Перед использованием программы, скачанной из сети, ее нужно правильно установить. Для этого, сначала найдите файл с названием «Key» или «Keygen» и сгенерируйте ключ доступа. После этого можно запускать установочный файл с расширением «.exe».

После этого необходимо:

• Подключить сканер в разъем в автомобиле.
• Завести двигатель машины.
• Зайти в панель управления компьютера и перейдите в раздел «Устройства Bluetooth».
• Нажать «Добавить устройство» и установить галочку рядом с «Устройство готово к обнаружению» и выбрать «Далее».
• Некоторое время будет осуществляться поиск доступных устройств, после чего автосканер подключится к ноутбуку.
• Повторно нажать «Далее».
• В появившемся окне необходимо вбить один из стандартных кодов: 0000, 1111, 1234 или 6789.
• Снова нажать «Далее».
• Дождаться автоматической интеграции устройства с ПК и нажать «Готово».

На этом установка ПО для сканера завершена.

Если вы являетесь ярым поклонником яблочной продукции, и вариант подключения к ПК или смартфону Android вас не устраивает, то стоит приобрести специальную модель ELM 327 Wi-Fi, которую можно подключить к любому iOS устройству.

Как подключить на Android

Для подключения сканера ELM327 используется специальное гнездо, которое расположено под рулевой колодкой автомобиля (в салоне).

Полезно! Если сканер устанавливается на ВАЗ и прочие отечественные авто до 2006 года выпуска, то, скорее всего, потребуется воспользоваться переходником или адаптером.

Далее, необходимо:

Скачать в Google Play небольшую утилиту Torque. Это приложение считается самым лучшим, так как оно позволяет дополнительно считывать ошибки систем авто.

• Подключить ELM327 в соответствующий разъем.
• Завести двигатель авто.
• Активировать блютуз на мобильном устройстве.
• Зайти в настройки смартфона и перейти в «Беспроводные сети Bluetooth».
• Нажать на «Поиск нового оборудования».
• Дождаться, пока на экране телефона не отобразится список доступных устройств.
• Выбрать из них OBD 2 и соединиться с ним. Для этого требуется указать специальный код сопряжения, чаще всего это 1234 или 0000.
• Когда подключение ELM 327 bluetooth будет завершено, можно переходить к настройкам. Для этого заходим в Torque и выбираем «OBD 2 настройки адаптера».
• Далее, необходимо выбрать устройство Bluetooth, то есть сам сканер ELM 327.

Через некоторое время установится соединение, и можно будет приступать к диагностике систем автомобиля.

Синхронизация OBD2 с телефоном.

Шаг 1. Подключаться к адаптеру необходимо будет через приложение. В каждом приложении для Android-устройств это делается по-разному. Но обычно окно с выбором варианта подключения заметно сразу. Статус подключения вы сможете увидеть, оценив наличие показателей и сведений об автомобиле в самом приложении.

Шаг 2. Синхронизация будет завершена только в том случае, когда приложение даст соответствующий сигнал об этом: он может быть показан пользователю в виде внутреннего уведомления или выплывающей строки. Вы должны увидеть появление данных об автомобиле, а также о его технических системах.
