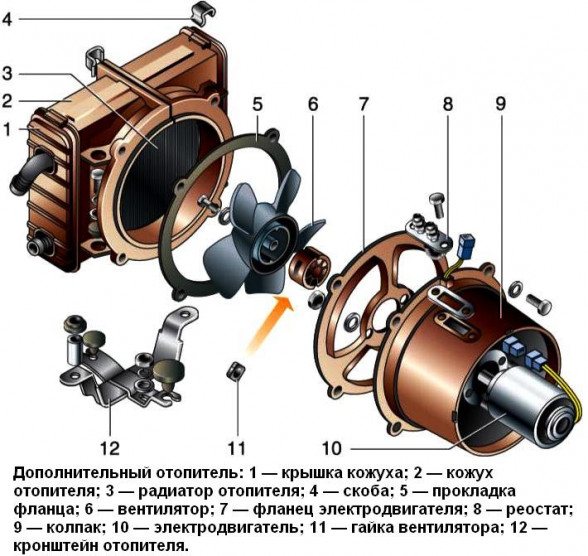

Устройство отопителя салона газель бизнес

Принцип действия

Выше уже было рассмотрено, как устроена система охлаждения инжекторного ЗМЗ-406. Но познакомиться подробнее с принципом работы все-таки не будет лишним.

Камеры сгорания окружены рубашкой, по которой проходит тосол, антифриз или вода. Все эти жидкости отбирают тепло и переносят его к радиатору, откуда тепло передается в атмосферу. Жидкость в процессе работы постоянно циркулирует и тем самым поддерживает оптимальную температуру мотора. Тосол, антифриз и вода при работе образуют накипь, которая может серьезно мешать функционированию всей системы в целом.

Вода в принципе не может быть чистой – она включает соли, различные примеси и агрессивные вещества. Когда температура повышается, все это может выпадать в осадок и образуется накипь в системе охлаждения. Антифризы накипи не образуют, но в процессе эксплуатации разлагаются. Продукты разложения не лучшим образом виляют на механизмы.

Замена двигателей УМЗ 4216

В случае приобретения «Газели» с неудачным двигателем автовладельцы стремятся избавиться от силового агрегата, заменив его на ДВС другой модели. На замену можно рассматривать много разных вариантов, но чаще всего хозяева коммерческих авто ставят моторы ЗМЗ-405, выбирается именно этот движок по ряду причин:

• заволжский мотор не капризен – хорошо «переваривает» российское топливо, нечасто ломается;
• относительно импортных силовых агрегатов (Cummins, Toyota, Nissan) ЗМЗ-405 стоит недорого;
• при установке ЗМЗ требуется минимум переделок.

На машинах «Газель Бизнес» последнее время штатно устанавливается турбодизель «Камминз», но обладатели машин с УМЗ-4216 этот мотор в качестве замены практически никогда не рассматривают:

• Cummins стоит недешево;
• американский двигатель очень чувствителен к качеству топлива, и если машину заправлять плохой соляркой, «Камминз» может быстро выйдет из строя.

Преимущество ЗМЗ-405 (или 406) еще заключается в том, что на вторичном рынке продается немало подержанных моторов в нормальном, рабочем состоянии, и цена их ниже нового ДВС в несколько раз. Правда, при покупке агрегата б/у нет серьезных гарантий – приходится верить продавцу на слово. Но даже если 405-й и требует небольшого ремонта (замены цепей или поршневых колец), все равно его покупка вместе с ремонтом обходится значительно дешевле, чем приобретение дорогостоящего импортного движка. Еще минус импортного ДВС в том, что если он серийно на «Газель» он не устанавливался, его придется приобретать вместе с коробкой передач или озадачиваться подгонкой по креплению «Газелевской» КПП к новому мотору.

Скачать v1.1 для Android на AndroidCrew

APK Подробнее

Категория	Авто и транспорт
Размер	85.54 MB
Установки	900k
Совместимость с Android	и выше
Объявление поддерживается	Да
Выпущено	30 января 2018 г.
Разрешения	Просмотреть

Ремонт Газель Бизнес APK Описание приложения

Приложение, которое подробно описано Деловая Газель.Все операции по ремонту и техническому обслуживанию Газель делятся на категории для удобства навигации. Если Вы начали ремонтный бизнес Газель своими руками, то эта книга для ремонта и монтажа бизнес Газель отлично подойдет как водителям, желающим обслуживать и ремонтировать свой автомобиль, так и сотрудникам автосервисов. Ручной ремонт не вызовет затруднений, так как все схемы бизнеса Газель четко описаны, проиллюстрированы и подходят для любого автовладельца.

Как использовать приложение: — необходимо запустить приложение — выберите интересующий вас раздел меню — прочитайте, см. Подробную иллюстрацию, вы можете нажать на изображение, чтобы просмотреть его в большом увеличении.

В приложении вы можете найти:

— Общая информация — Управление — Двигатель — Система питания — Система охлаждения — Выхлопная система — Сцепление — Коробка передач — Задний мост — Передняя подвеска — Задняя подвеска — Передняя подвеска — Рулевое управление — Тормозная система — Электрика — Кузов — Система вентиляции и отопления Схемы электрооборудования — Ремонт бизнес Газель 4216 — Ремонт печки — Ремонт двигателя — Схема бизнеса Газель

И много другой полезной информации! Ремонт автомобилей Газель для бизнеса с нашим приложением не вызовет затруднений и облегчит задачи любого автовладельца или сотрудника СТО.

Вентилятор и радиатор

Эти элементы в системе охлаждения двигателя ЗМЗ-406 нужны, чтобы обеспечить надежное охлаждение самого мотора. Радиатор при движении автомобиля может охлаждаться от встречного потока воздуха. Но летом жарко и радиатору помогает вентилятор.

Радиатор на данных двигателях алюминиевый, 3-х рядный, чтобы обеспечить максимальное охлаждение тосола или антифриза. Вентилятор на нем включается посредством датчика температуры, который установлен в блоке цилиндров на карбюраторной версии, а на инжекторной имеется датчик в блоке и электронный блок, который также управляет вентилятором.

Датчики температуры – это одна из причин головной боли владельцев автомобилей с ЗМЗ-406.

Как выгнать воздушную пробку двигатель 4216

Возможная причина воздушной пробки в системе охлаждения двигателя.

На Газель-Бизнес (Раньше некоторые Газели так же выпускались с двигателем УМЗ) установлен двигатель УМЗ 4216. Можно сказать, хороший российский грузовик с неплохим российским двигателем, соответствующим экологическим нормам Евро-3. По крайней мере, огромная доля грузоперевозок осуществляется сегодня именно Газелями.

Все модификации двигателя имеют объем 2,9 литра, по два клапана на цилиндр. Изначально двигатели УМЗ 4216 предусматривают возможность установки гидравлического усилителя руля. Поэтому имеются кронштейны и крепления под него. Мощность двигателя УМЗ 4216 123 лошадиные силы.

Как самый распространенный двигатель Газелей, он часто тестировался независимыми экспертами. Тесты проходили с нуля, а после первых ста тысяч километров пробега двигатель УМЗ 4216 подвергался разборке. До и после разборки делались замеры компрессии в каждом цилиндре. По этим данным можно судить, что минимальный уровень – 8,6, максимальный – 10. И это после стотысячного пробега двигателя.

Основные поломки двигателя УМЗ 4216.

Наиболее частая поломка – разрыв впускного коллектора. По словам производителя, на двигателе УМЗ 4216 устанавливался впускной коллектор из недостаточно прочной стали. В 2010 году эту проблему благополучно исправили. И на автомобили Газель начали устанавливаться двигатели УМЗ с коллектором из высокопрочной стали.

Следующая по популярности неисправность – в системе охлаждения двигателя УМЗ 4216. При средних оборотах на скорости выше 60 км/ч температура двигателя в пределах нормы. Стоит только снизить скорость, постепенно температура растет и до кипения охлаждающей жидкости недолго. Но если же Газель встала в пробке, то перегрев двигателя неизбежен.

На двигателях УМЗ 4216 установлена электромагнитная муфта, с помощью которой включается вентилятор обдува радиатора. Эта муфта начинает неправильно работать, включения вентилятора не происходит. Как следствие – перегрев двигателя. Способы избавиться от перегрева:

• Установить медный радиатор. Медь лучше проводит тепло, охлаждается жидкость эффективнее.
• Не в коем случае не заливать воду вместо тосола. (Температура кипения у воды и тосола совершенно разные).
• Обмануть привод вентилятора – сделать ручное включение из кабины. Как более удобный вариант – избавиться от электромагнитной муфты в системе охлаждения УМЗ 4216 и установить электровентилятор с максимальным числом лопастей и термовыключатель.

ГБО на двигателе УМЗ 4216.

В целях экономии на автомобилях Газель производят установку газобаллонного оборудования. Двигатели УМЗ 4216 даже с завода идут с установленным газовым оборудованием. При установке же у сторонней фирмы, ГБО, производитель не отказывается от предоставления гарантии. Какие плюсы дает установка ГБО:

• Отсутствие в камере сгорания двигателя отложений в виде нагара.
• Уменьшение в выхлопных газах вредных веществ.
• Экономия на топливе. Газ в два раза дешевле бензина. ГБО окупается примерно за 30 тысяч километров пробега.

На автомобилях Газель с двигателем УМЗ 4216 устанавливается газобаллонное оборудование четвертого поколения. ЭБУ двигателя конструктивно собран в одном корпусе с блоком управления ГБО. В чем преимущество четвертого поколения? Самое главное – вся работа газового оборудования исключает вмешательство человека. Выбор вида топлива производит блок управления автоматически.

На редукторе-испарителе установлен температурный датчик. При настройке режимов работы двигателя и ГБО указывается температура срабатывания электроклапана переключения вида топлива. При достижении порогового значения температуры подача бензина прекращается, включается подача газа. На основе «бензиновой» карты работы двигателя УМЗ 4216 происходит калибровка блока управления ГБО. Из-за разности октановых чисел бензина и газа, время открытия газовых форсунок будет несколько больше времени открытия бензиновых.

Технические характеристики

УМЗ-4216 ( -10, -20)

Источник

Функции электрических систем автомобиля

В любом современном автомобиле электропроводка служит для передачи сигналов к исполнительным устройствам и электронным компонентам. Соответственно, что в зависимости от функциональности транспортного средства и его технических особенностей, электропроводка имеет свои уникальные особенности
.

Например, схема проводки на Газель разных модификаций отличается из-за разного расположения тех или иных электронных компонентов в автомобиле, вызванного использованием разных систем:

1. Карбюраторные версии силового агрегата предусматривают свою собственную независимую систему зажигания;
2. В инжекторных версиях моторов система зажигания функционирует совместно с системой впрыска топлива.

Виды силовых агрегатов

Горьковский автозавод, освоивший выпуск автомобилей «Газель», которые впервые вывел на автомобильный рынок в 1994 году, вначале имел двух поставщиков силовых агрегатов:

1. Ульяновский моторный завод поставлял силовые агрегаты семейства УМЗ (карбюраторные);
2. Заволжский моторный завод, поставлявший семейство карбюраторных и инжекторных двигателей ЗМЗ.

Это особенность отечественного автопрома, которая заключалась в унификации линейки бензиновых силовых агрегатов для Газели с легковыми автомобилями Волга производства завода ГАЗ и внедорожниками УАЗ Ульяновского автозавода, на протяжении всего времени их производства, однако схема проводки была переработана под грузовую версию.

Автомобили с такими двигателями получили в среде автомобилистов собственные имена – Газель 421 (от двигателя УМЗ-4216), Газель 405 (от двигателей семейства ЗМЗ-40522.10 и 40524) и другие.

Соответственно, что разные системы управления работой двигателя требовали иной системы электропроводки:

1. Инжекторные силовые агрегаты
   как более требовательные к системе воспламенения горючей смеси, наделены компонентами электронного зажигания, системой управления впрыском топлива, работоспособность которых зависит от качества топлива;
2. Карбюраторные версии двигателя
   более традиционны, однако имеют свои конструктивные особенности, соответственно, электропроводка газели в моторном отсеке выполнена несколько иначе.

В 2001 году в списке модификаций появилась дизельная версия мотора семейства Горьковского автозавода (ГАЗ), которая стала предлагаться для комплектации автомобиля.

На такую Газель электропроводка также требовалась с видоизмененными характеристиками (более мощные стартер, генератор и АКБ).

Экологические требования

Приступив к выпуску автомобиля , которым комплектовались автомобили семейства Волга. Естественно, что о соответствии экологическим нормативам в те годы речи не шло.

Экологический стандарт Евро 2, который появился в странах Западной Европы в 1995 году, и регулирующий содержание вредных веществ в выхлопных газах, постепенно вынуждал и отечественных автопроизводителей видоизменять конфигурацию силовых агрегатов:

1. Модернизация имеющихся двигателей внутреннего сгорания путем установки электронного впрыска топлива (инжекторная система);
2. Выпуск многоклапанных двигателей (16 вместо 8-ми) позволил оснастить силовой агрегат более современной электронной системой зажигания и питания.

Дополнительные меры, предпринимаемые на законодательном уровне в виде введения сертификационных требований, способствовали появлению у семейства Газелей новых силовых агрегатов, соответствующих нормам Евро-3. С 2008 года ними стали:

1. ЗМЗ-40524.10;
2. УМЗ-4216.

Соответственно, что и проводка на Газель 405 двигатель которой соответствовал нормам Евро-3, также как и 421-й мотор, была основательно переработана с учетом возросшей функциональности и технических особенностей работы силовых агрегатов.

Устройство и технические данные

Устройство этого мотора включает в себя следующие элементы:

1. Блок цилиндрических деталей, выполненный из алюминия.
2. Головки блока цилиндров, которые крепятся на осевой механизм коромысел.
3. Коленчатый вал, оборудованный коренными и шатунными шейками, что позволило улучшить характеристики двигателя.
4. Одномассовый маховик, оснащенный венцом зубчатого типа.
5. Поршневая часть мотора. На каждом поршне есть 2 компрессионных и одно маслосъемное кольцо.

Параметры и технические характеристики УМЗ-4216:

Рабочий объем двигателя	2,89 л
Ход поршней	100 мм
Степень сжатия	9,2
Диаметр цилиндрических деталей	92 мм
Мощность силового агрегата	107 лошадиных сил
Полная масса	177 кг

Система охлаждения

Система охлаждения двигателя 4216 включает в себя:

• радиатор;
• клапан термостата;
• вентилятор;
• кран печки;
• расширительный бак для рабочей жидкости;
• малый и большой контур охлаждения.

Полная схема приведена в руководстве пользователя. Тип системы охлаждения — жидкостный. При помощи центробежного насосного механизма начинается принудительная циркуляция охлаждающей жидкости в системе. Проходя через устройство нагревателя, она доводится до нужной температуры, а в радиаторной части начинается процесс ее остывания. Сама жидкость проходит по двум кругам циркуляции: по малому и большому. Малый круг не включает проход через радиатор.

Сцепление

Конструкция сцепного механизма включает в себя следующие элементы:

• коленвал;
• маховик;
• диск ведомого типа;
• нажимной диск;
• защитный кожух;
• пружины;
• отжимную рукоятку;
• подшипник;
• трубопровод;
• шестерни;
• картер коробки передач;
• главный цилиндр.

Во время нажатия водителем на педаль усилие передается через шток и поршневую часть, после чего давление переходит от поршней на рабочий цилиндр. Затем шток начинает перемещать вилку выключения сцепного механизма и нажимной подшипник, от которого усилие передается на шестерни. Когда водитель отпускает педаль, то начинают действовать пружинные детали, и все запчасти возвращаются в начальное положение.

Замена сцепления происходит только на выключенном двигателе.

Электросхема

Схема подключения электрооборудования состоит из таких элементов, как:

• аккумуляторные батареи;
• электрический стартер;
• амперметр;
• катушка зажигания;
• регулировочное реле;
• генераторная установка;
• свечи зажигания.

Перед началом работ всегда рекомендуется проводить внешний осмотр проводки на наличие повреждений, обрывов и дефектов. Номинальное напряжение в системе подключения электрического оборудования составляет 12 В.

Во время работы мотора с небольшим количеством оборотов питание потребителей происходит за счет аккумуляторных батарей, т.к. генераторная установка не развивает необходимой электродвижущей силы. Все потребители подключаются параллельно.

Расход топлива

Данная модель силового агрегата выпускается Ульяновским моторным заводом. Средний расход бензина системы питания двигателя летом составляет 18 л на 100 км. Расход топлива ГАЗели УМЗ-4216 зимой равен 26 л на 100 км.

Способы устранения воздушной пробки в системе охлаждения

Способ 1

Способ устранения зависит от причин возникновения неисправности. В большинстве случаев причиной становится слив ОЖ из двигателя. Слив производится либо для замены, либо для ремонта. Перед заливом жидкости нужно ослабить хомут на верхнем патрубке печки со стороны моторного отсека. Так, чтобы он свободно снимался. Затем перевести краник печки в положение, когда он открыт полностью. После этого приступить к заполнению ОЖ. Заполнять маленькими порциями, продавливая при этом большие шланги руками по всей длине. Делать это нужно с того момента, когда расширительный бачок станет полным. При этом понемногу снимать верхний патрубок печки со штуцера, выпуская воздух. После того как бачок станет пустым, долить ОЖ и опять продавливать шланги. Затем, подставив под верхний шланг тару для слива жидкости, понемногу снимать его для выхода воздуха до появления ОЖ. После чего долить до верхней метки расширительного бачка и завести мотор. При заведённом моторе также снимаем верхний шланг и продавливаем большие патрубки по всей длине до того момента, когда потечёт жидкость без пузырьков. После этого надеваем и прогреваем мотор до той температуры, когда сработает электровентилятор (это будет означать, что открылся термостат), и пробуем очень аккуратно оттягивать патрубок для выхода воздуха. Продолжаем до появления жидкости без пузырьков. И следя за уровнем ОЖ (чтобы не опускался ниже отметки минимума), продавливаем патрубки по всей длине. Также необходимо следить за всеми местами соединений на предмет подтекания. Если такие имеются, немедленно их устранять. Если при работе мотора жидкость в бачке держится на одном уровне и в него не идут пузыри, значит, всё герметично, можно закрывать крышку.

Способ 2

Если ОЖ не сливалась, а печка завоздушилась из-за протечек, то после устранения протечки, долив жидкость до максимальной отметки, необходимо открыть краник на печке и, запустив мотор, рукой продавить все шланги по всей длине до прекращения появления пузырьков в расширительном бачке. Если это не поможет, выбрать место с подъёмом и поставить автомобиль так, чтобы передняя часть была выше задней. Затем завести двигатель и, продавливая патрубки, открывать дроссельную заслонку (не более 3-х тысяч оборотов).

Способ 3

Следующий способ самый верный и эффективный. Он позволяет полностью избавиться от воздушных пробок. Для этого нам потребуется ручной насос. Именно насос, а не компрессор, поскольку им очень легко контролировать давление. Заполняем расширительный бачок доверху. Закрываем плотно крышку и снимаем шланг в верхней части бачка (обратку). Далее, нужно поместить любую пустую тару (лучше канистру) в моторном отсеке и опустить его туда. А трубку от насоса посредствам хомута присоединить к штуцеру бачка. И нагнетая давление насосом, следить за уровнем ОЖ в бочке и при достижении минимального уровня доливать до полного (можно использовать жидкость, которая будет вытекать из трубки). Данную процедуру необходимо проделывать, пока не перестанет выходить ОЖ с пузырьками. Далее, довести уровень жидкости до максимальной отметки и плотно закрыть крышку.

Вот мы и рассмотрели, как развоздушить печку Газель Бизнес. Для этого не нужно дорогостоящего оборудования и первоклассных специалистов. Все эти процедуры можно проделать самому, без сторонней помощи. Всё вышеперечисленное можно сделать в дороге, если неисправность застигла вас в пути. Такой набор инструментов и приспособлений имеется в каждой машине. Нет необходимости в особых навыках или знаниях для проделывания таких процедур. Если же всё это вам не помогло, то проблема заключается в чём-то другом. И для дальнейшего ремонта необходимо найти причину поломки, а потом заниматься её устранением.

Схема электрооборудования ГАЗ-3302, -2705 с двигателями ЗМЗ-4061, -4063

1 – боковой указатель поворота;
2 – указатель поворота;
3 – фара;

4 – лампа переднего габаритного света;
5 – лампа фары;
6 – выключатель светильников освещения задней части кабины (для автомобилей с двумя рядами сидений);
7 – подкапотная лампа;
8 – светильники освещения задней части кабины (для автомобилей с двумя рядами сидений);
9 – плафон освещения передней части кабины;
10 – плафоны (светильник для ГАЗ-2705 и ГАЗ-27057 с двумя рядами сидений) грузового салона;
11 – реле стартера;
12 – центральный блок предохранителей;
13 – генератор;
14 – стартер;
15 – аккумуляторная батарея;
16 – выключатель аккумуляторной батареи;
17 – кнопка дистанционного выключателя аккумуляторной батареи;
18 – реле-прерыватель сигнализатора стояночного тормоза;
19 – выключатель зажигания;
20 – выключатель сигнализатора стояночного тормоза;
21 – датчик сигнализатора аварийного падения уровня тормозной жидкости;
22 – датчик указателя температуры охлаждающей жидкости;
23 – датчик температуры охлаждающей жидкости;
24 – датчик указателя давления масла;
25 – датчик сигнализатора аварийного давления масла;
26 – выключатель ламп противотуманного света;
27 – центральный переключатель света;
28 – нижний блок предохранителей;
29 – выключатель электронасоса системы отопления (ГАЗ-33023; -330273);
30 – электронасос системы отопления (ГАЗ-33023; -330273);
31 – электродвигатель стеклоомывателя;
32 – звуковой сигнал;
33 – розетка переносной лампы;
34 – плафон платформы (ГАЗ-3302; -33021; -33027);
35 – зуммер сигнала водителю (ГАЗ-3302, -33021, -33027);
36 – выключатель зумера (ГАЗ-3302, -33021, -33027);
37 – выключатель аварийной световой сигнализации;
38 – реле указателей поворота;
39 – верхний блок предохранителей;
40 – переключатель указателей поворота;
41 – комбинация приборов;
42 – указатель уровня топлива в баке;
43 – сигнализатор резерва топлива в баке;
44 – вольтметр;
45 – спидометр;
46 – счетчик суточного пробега;
47 – сигнализатор указателя поворота (зеленый);
48 – сигнализатор аварийного падения уровня тормозной жидкости и включения стояночного тормоза (красный);
49 – сигнализатор разряда аккумуляторной батареи;
50 – сигнализатор включения блокировки межосевого дифференциала раздаточной коробки (для автомобилей типа 4х4);
51 – сигнализатор перегрева охлаждающей жидкости (красный);
52 – сигнализатор габаритного света (зеленый);
53 – сигнализатор дальнего света фар (синий);
54 – тахометр;
55 – указатель давления масла;
56 – сигнализатор аварийного давления масла (красный);
57 – указатель температуры охлаждающей жидкости;
58 – выключатель сигнала торможения;
59 – выключатель света заднего хода;
60 – выключатель сигнализатора блокировки межосевого дифференциала (для автомобилей типа 4х4);
61 – датчик указателя уровня топлива;
62 – переключатель электродвигателя дополнительного отопителя и электронасоса системы отопления (для автофургонов с двумя рядами сидений);
63 – резистор электродвигателя дополнительного отопителя;
64 – радиоприемник;
65 – прикуриватель;
66 – переключатель электродвигателя вентилятора отопителя;
67 – электронасос системы отопления (для автофургонов с двумя рядами сидений);
68 – электродвигатель дополнительного отопителя;
69 – электродвигатель отопителя;
70 – резистор электродвигателя отопителя;
71 – реле управления стеклоочистителя;
72 – электродвигатель стеклоочистителя;
73 – переключатель стеклоочистителя;
74 – задний фонарь;
75 – лампа указателя поворота;
76 – лампа габаритного света;
77 – лампа сигнала торможения;
78 – лампа света заднего хода;
79 – лампа противотуманного света;
80 – фонари освещения номерного знака.

Forty@hotmail.ru

Замена тосола на Газель

Не многим автолюбителям удалось разобраться с вопросом по замене охлаждающей жидкости на автомобиле Газель (Gazelle). Поэтому данная статья попробует решить проблему, подобрав максимально практичные советы в этом направлении.

Откуда подойти к проблеме

Начинать следует с установления сроков по замене охлаждающей жидкости, они, как правило, устанавливаются заводом производителем автомобиля. В данном случае рекомендуется совершать замену тосола (антифриза) через 60 тыс. км, или через 2 года эксплуатации. Дополнительной причиной, которая служит сигналом для замены жидкости, является изменение ее заводского цвета на рыжеватый. Подобные изменения указывают на выработку ингибирующих присадок, что чревато для системы охлаждения.

Примечание. Желательно придерживаться рекомендаций производителя при выборе охлаждающей жидкости. Замену тосола (антифриза) следует производить исключительно на охлажденном моторе. Во время выполнения работ по замене тосола (антифриза) необходимо быть предельно осторожным.

Освобождаем систему охлаждения Газели

Автолюбителям желающим производить замену охлаждающей жидкости самостоятельно, необходимо иметь под рукой накидной ключ, лоток, тосол (антифриз). Порядок слива жидкости следующий:

• Производится установка автомобиля на ровной поверхности;
• Снимается крышка расширительного бачка;
• Открывается кран отопителя, путем поворота его до упора вправо;
• На патрубок сливного радиаторного отверстия надевается шланг соответственного диаметра;
• Устанавливается лоток для слива отработанной жидкости;
• Опускается сливной шланг в лоток и открывается кран радиатора;
• Сливается отработанная жидкость.

После слива отработанной жидкости из радиатора, по той же самой схеме, перекидывается сливной шланг на кран, что расположен на левой стороне двигателя, и сливаются остатки тосола (антифриза) из каналов блока цилиндров. После чего, закрываются оба сливные крана.

Заполнение системы антифризом

Для начала желательно промыть систему охлаждения от остатков старой жидкости. Для этого через расширительный бачок заливается нужное количество водопроводной воды. После чего запускается двигатель автомобиля на 5 минут и потом глушится. Слив воды производится так же, как сливалась до этого жидкость, после чего система готова к заполнению свежим тосолом (антифризом).

Так как охлаждающая жидкость токсична для окружающей среды, то чтобы ее не проливать на землю, лучше пользоваться лейкой (воронкой), с широкой горловиной. Итак, вставив воронку в горловину расширительного бачка можно медленно заливать в него тосол (антифриз). На тот случай, если заливаемая жидкость медленно проходит по системе, нужно продавить рукой шланг радиатора. После заполнения системы до нужного уровня, необходимо снова запустить мотор и прогреть его до рабочей температуры.

Примечание. Если при работающем моторе не происходит включение вентилятора, и с отопителя подается холодный воздух, значит, образовалась воздушная пробка. В таком случае нужно заглушить мотор и дать ему остыть, затем открыть крышку расширительного бачка и снова запустить мотор на 5 минут. После чего закрутить плотно крышку бачка.

Совет. Если автомобиль оснащен дополнительным отопителем, следует включить электронасос. После чего доливается жидкость и закрывается пробка бачка. Затем следует дать мотору остыть, чтобы еще раз проверить уровень жидкости.

Дополнительный отопитель

В системе отопления автомобилей с двумя рядами сидений, автобусов и автомобилей скорой медицинской помощи установлен дополнительный отопитель.

При включении его электровентилятора происходит циркуляция воздуха салона через радиатор дополнительного отопителя.

Это обеспечивает высокую интенсивность прогрева кабины (салона).

Вентилятор дополнительного отопителя имеет минимальную и максимальную скорости вращения.

Радиатор дополнительного отопителя соединен с радиатором основного отопителя шлангами. Они проложены по полу и защищены пластмассовым кожухом.

Второй радиатор вызывает снижение скорости циркуляции жидкости в системе отопления.

Поэтому вместе с дополнительным отопителем устанавливается электронасос.

Он увеличивает расход жидкости в системе, что улучшает нагрев воздуха, проходящего через радиаторы отопителей.

Электронасос включен в сливную магистраль системы отопления и установлен в моторном отсеке на правом лонжероне.

Пользоваться электронасосом рекомендуется на стоянке и при малой частоте вращения коленчатого вала (скорость движения до 50 км/ч).

На больших оборотах насос системы охлаждения двигателя развивает достаточную производительность для циркуляции жидкости через дополнительный отопитель.

Дополнительный отопитель устанавливается в автобусах (вместимостью до 9 мест), фургонах с двумя рядами сидений и в автомобиле ГАЗ-32214 — на полу, за пассажирским сиденьем кабины, а в автобусах на 12 (13) мест — на полу, в передней части пассажирского салона.

Для отопления салона микроавтобусов медицинских модификаций дополнительно установлен независимый отопитель пламенного типа, работающий на бензине, подаваемом из бака автомобиля.

Отопитель может работать на стоянке и в движении, независимо от работы двигателя.

Система отопления на ГАЗель ГАЗ-3302 и ГАЗ-2705 рассчитана на непрерывную работу в течение длительного времени. Она обеспечивает многократный обмен воздуха в кабине, и необходимую температуру воздуха в холодное время года.

Трудный запуск двигателя УМЗ на холодную

Вопрос запуска на холодную – проблемный как для специалистов, так и для владельца автомобиля. Такая ситуация возникает из-за того, что автомобиль на диагностику прибывает с горячим двигателем, а горячий он прекрасно запускается. Холодный двигатель владелец самостоятельно проверить не может из-за отсутствия диагностического оборудования.

Тем не менее, существует ряд важных причин, при которых двигатель УМЗ тяжело запускается на холодную:

• низкая компрессия в цилиндрах;
• низкое давление топлива в рампе форсунок;
• тепловые зазоры клапанов не соответствуют техническим условиям;
• износ электродов свечей зажигания;
• не герметичность форсунок;
• неисправность датчика температуры охлаждающей жидкости;
• утечка и смешивание газа (пропана, метана) с бензином в момент запуска;
• неисправность датчика абсолютного давления;
• неисправность ДМРВ (в случае наличия в комплектации);
• наличие воды в баке.

Необходимо отметить, что специалистами некоторые перечисленные дефекты выявляются и на горячем двигателе, но даже после их устранения, вопрос остается открытым до последующего очередного запуска двигателя на холодную.

Тройники с температурными датчиками врезали в верхние патрубки

Тройники с температурными датчиками врезали в верхние патрубки Тройники с температурными датчиками врезали в верхние патрубки

Врезаться и впаивать резьбовую часть для датчика в сам радиатор сложнее. Однако механики наших «ГАЗелей» внедрили датчики в верхний патрубок радиатора (так меньше возиться). В итоге вентилятор включается раньше, чем нужно, — на меньшей температуре. При этом мотор несколько хуже прогревается, а так как он оснащен электронноуправляемым впрыском топлива, могут возникнуть погрешности в работе топливной системы — будет готовиться обогащенная по составу смесь. Это приведет к увеличению расхода топлива. Кроме того, не исключено и такое: верхний патрубок горячий, а циркуляции жидкости через радиатор нет. Но датчик этого «не поймет» — вентилятор включится и будет совершенно бессмысленно работать, к тому же увеличится нагрузка на электропроводку, станет выше цикличность работы контактов реле и датчика. Правильная же установка датчика, в нижний патрубок двигателя УМЗ-4216, позволяет получить более стабильный температурный режим двигателя.

Заслуженная популярность на рынке – результат невысокой цены и хорошего качества

Оптимальное соотношение цены и качества позволяет этой модели, на протяжении многих лет, удерживать первые позиции на рынке легких грузовиков на территории бывшего Советского Союза. Устойчивая популярность продиктована невысокой ценой самого автомобиля и доступностью запасных частей. К примеру, сцепление ГАЗ 3302 будет стоять в 2.5 раза дешевле, чем к аналогичной модели грузовика Мерседес, МАN или др. Сложившаяся в этом сегменте рынка ситуация, говорит о высокой конкурентоспособности российского грузовика. Кроме отечественных покупателей, модель очень популярна среди автомобилистов Украины, Молдовы, Белоруссии и других стран постсоветского прстранства.

Положительная характеристика ГАЗ 3302 среди автомобилистов, основана на ее высокой надежности и практичности. Трудолюбивая и быстрая «Газель» уже два десятка лет успешно эксплуатируется в самых различных климатических условиях РФ и стран СНГ. Это самый яркий представитель пятого поколения горьковских малотоннажных грузовиков.
